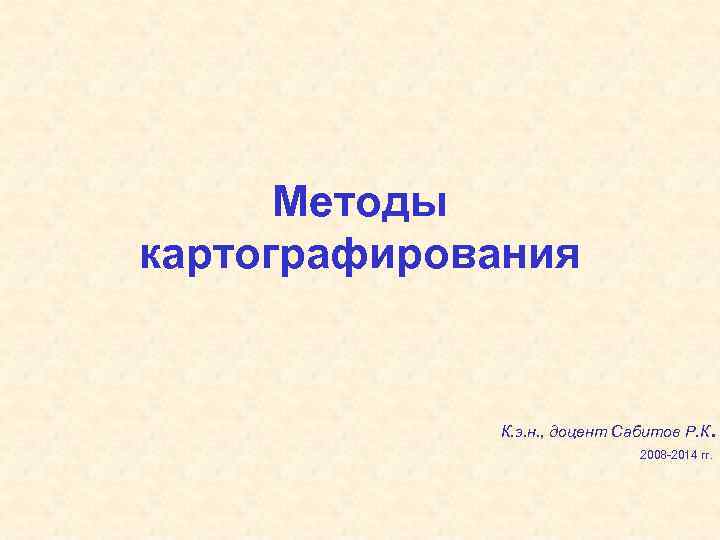

Методы картографирования К. э. н. , доцент Сабитов Р. К . 2008 -2014 гг.

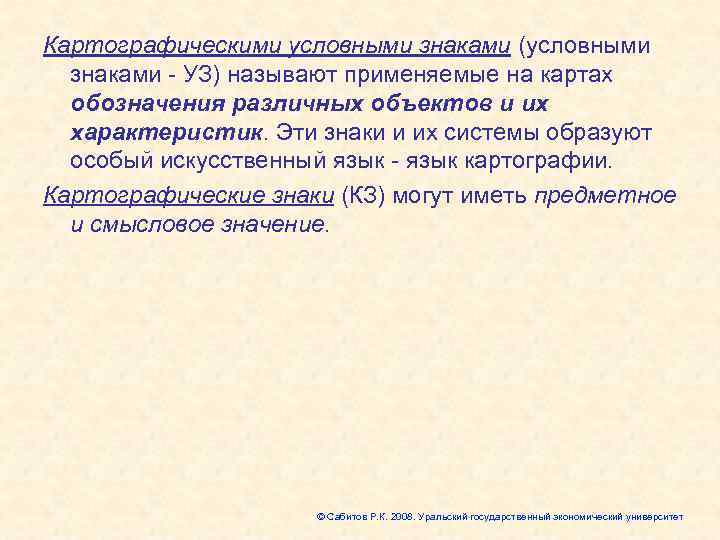

Картографическими условными знаками (условными знаками - УЗ) называют применяемые на картах обозначения различных объектов и их характеристик. Эти знаки и их системы образуют особый искусственный язык - язык картографии. Картографические знаки (КЗ) могут иметь предметное и смысловое значение. © Сабитов Р. К. 2008. Уральский государственный экономический университет

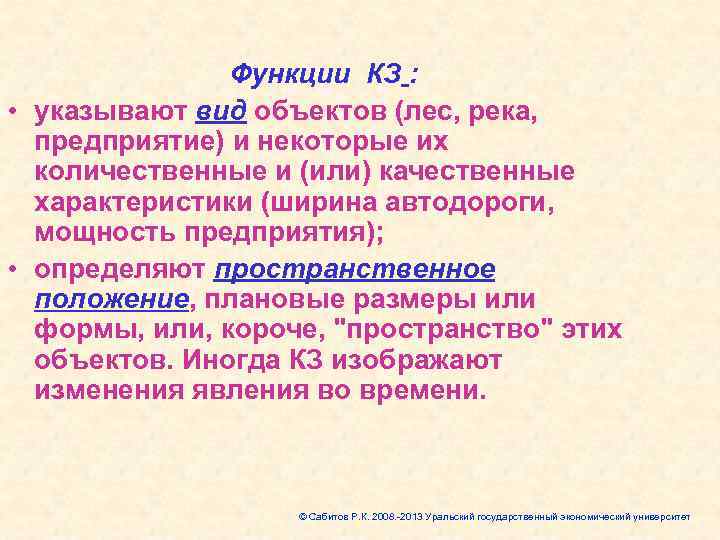

Функции КЗ : • указывают вид объектов (лес, река, предприятие) и некоторые их количественные и (или) качественные характеристики (ширина автодороги, мощность предприятия); • определяют пространственное положение, плановые размеры или формы, или, короче, "пространство" этих объектов. Иногда КЗ изображают изменения явления во времени. © Сабитов Р. К. 2008. -2013 Уральский государственный экономический университет

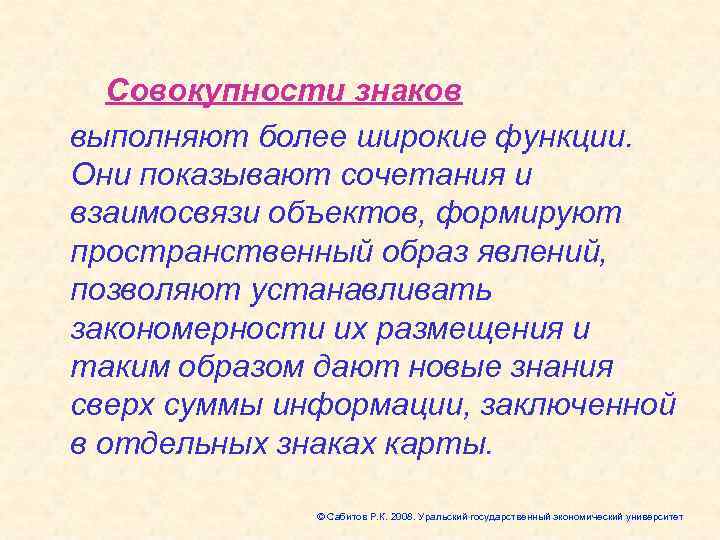

Совокупности знаков выполняют более широкие функции. Они показывают сочетания и взаимосвязи объектов, формируют пространственный образ явлений, позволяют устанавливать закономерности их размещения и таким образом дают новые знания сверх суммы информации, заключенной в отдельных знаках карты. © Сабитов Р. К. 2008. Уральский государственный экономический университет

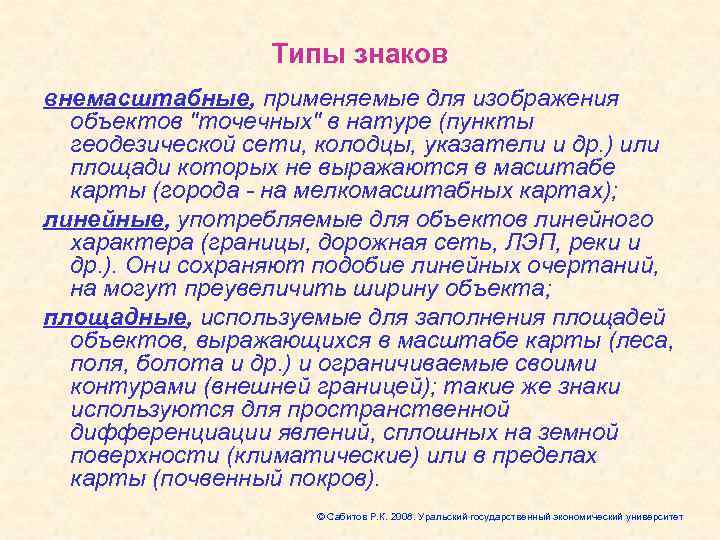

Типы знаков внемасштабные, применяемые для изображения объектов "точечных" в натуре (пункты геодезической сети, колодцы, указатели и др. ) или площади которых не выражаются в масштабе карты (города - на мелкомасштабных картах); линейные, употребляемые для объектов линейного характера (границы, дорожная сеть, ЛЭП, реки и др. ). Они сохраняют подобие линейных очертаний, на могут преувеличить ширину объекта; площадные, используемые для заполнения площадей объектов, выражающихся в масштабе карты (леса, поля, болота и др. ) и ограничиваемые своими контурами (внешней границей); такие же знаки используются для пространственной дифференциации явлений, сплошных на земной поверхности (климатические) или в пределах карты (почвенный покров). © Сабитов Р. К. 2008. Уральский государственный экономический университет

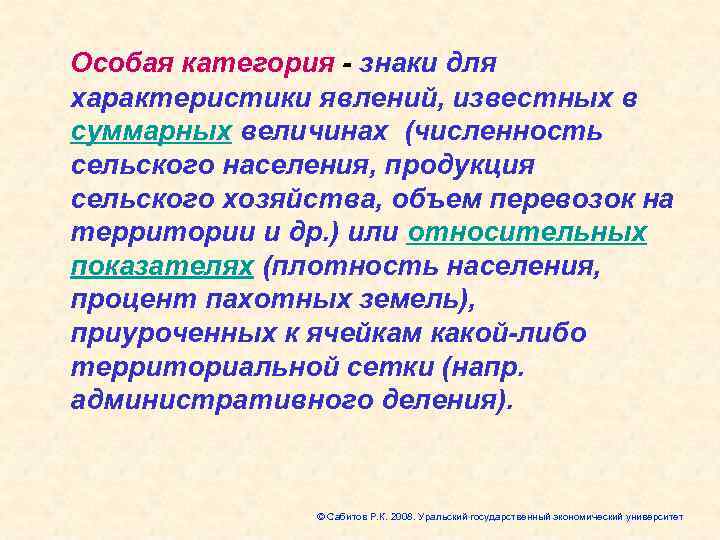

Особая категория - знаки для характеристики явлений, известных в суммарных величинах (численность сельского населения, продукция сельского хозяйства, объем перевозок на территории и др. ) или относительных показателях (плотность населения, процент пахотных земель), приуроченных к ячейкам какой-либо территориальной сетки (напр. административного деления). © Сабитов Р. К. 2008. Уральский государственный экономический университет

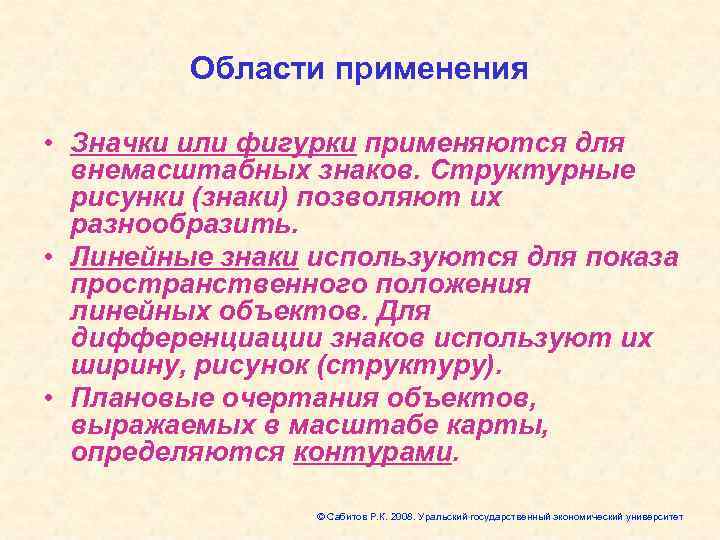

Области применения • Значки или фигурки применяются для внемасштабных знаков. Структурные рисунки (знаки) позволяют их разнообразить. • Линейные знаки используются для показа пространственного положения линейных объектов. Для дифференциации знаков используют их ширину, рисунок (структуру). • Плановые очертания объектов, выражаемых в масштабе карты, определяются контурами. © Сабитов Р. К. 2008. Уральский государственный экономический университет

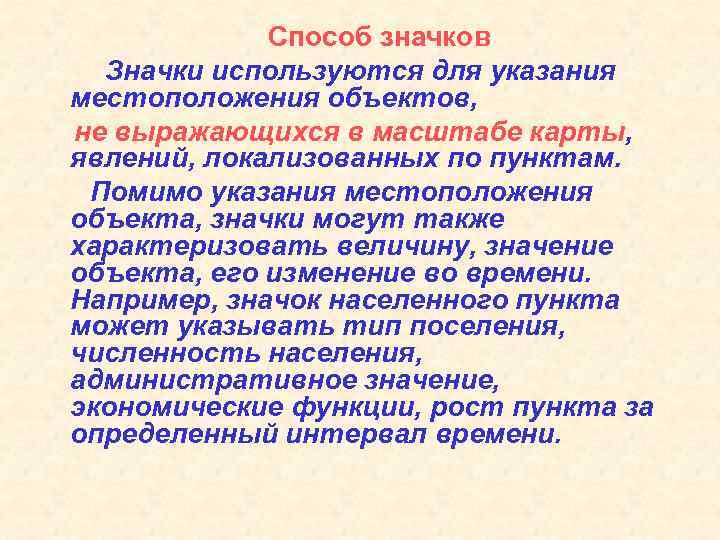

Способ значков Значки используются для указания местоположения объектов, не выражающихся в масштабе карты, явлений, локализованных по пунктам. Помимо указания местоположения объекта, значки могут также характеризовать величину, значение объекта, его изменение во времени. Например, значок населенного пункта может указывать тип поселения, численность населения, административное значение, экономические функции, рост пункта за определенный интервал времени.

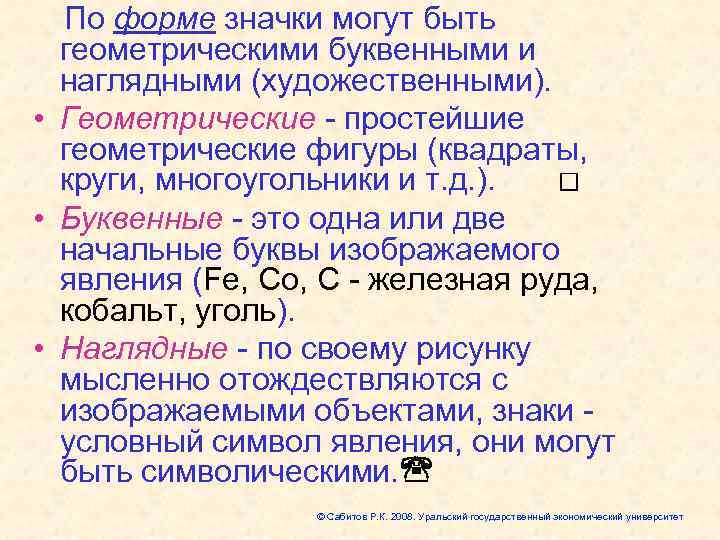

По форме значки могут быть геометрическими буквенными и наглядными (художественными). • Геометрические - простейшие геометрические фигуры (квадраты, круги, многоугольники и т. д. ). • Буквенные - это одна или две начальные буквы изображаемого явления (Fe, Co, C - железная руда, кобальт, уголь). • Наглядные - по своему рисунку мысленно отождествляются с изображаемыми объектами, знаки - условный символ явления, они могут быть символическими. © Сабитов Р. К. 2008. Уральский государственный экономический университет

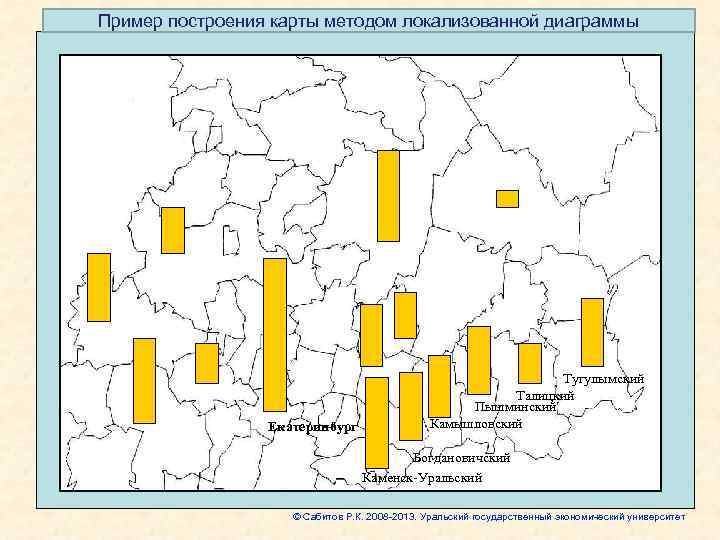

Пример построения карты методом локализованной диаграммы Тугулымский Талицкий Пышминский Екатеринбург Камышловский Богдановичский Каменск-Уральский © Сабитов Р. К. 2008 -2013. Уральский государственный экономический университет

Способ локализованной диаграммы На предыдущем слайде показан фрагмент карты Свердловской области, выполненный данным способом, с разной степенью законченности: от столбика до соответствующей надписи. Правила: 1. Столбики имеют одинаковую ширину, 2. Высота столбиков определяется масштабом и зависит от интенсивности , размера явления, например, численности населения (для чего нужно выбрать (рассчитать) масштаб). Например: высота столбика в 1 см соответствует численности населения в 50 тыс. чел. 3. Основание столбика находится на контуре той территории, для которой он создан (напр. : г. Екатеринбург, Камышловский р-н) 4. Надпись должно быть связана с конкретной территорией

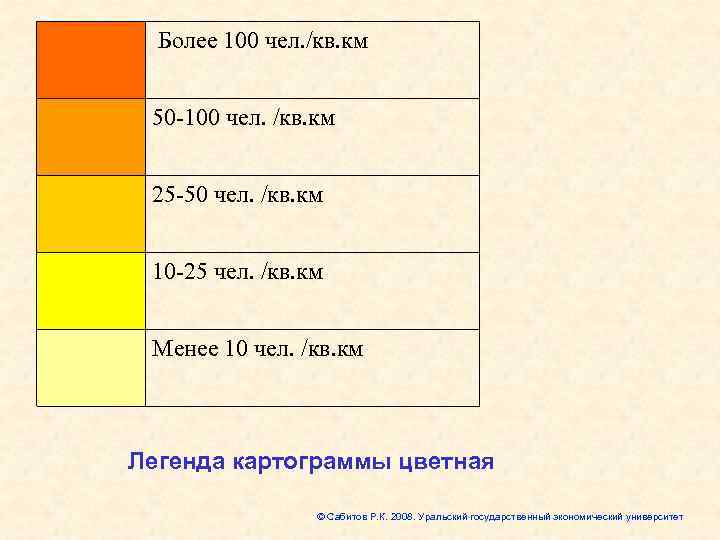

Более 100 чел. /кв. км 50 -100 чел. /кв. км 25 -50 чел. /кв. км 10 -25 чел. /кв. км Менее 10 чел. /кв. км Легенда картограммы цветная © Сабитов Р. К. 2008. Уральский государственный экономический университет

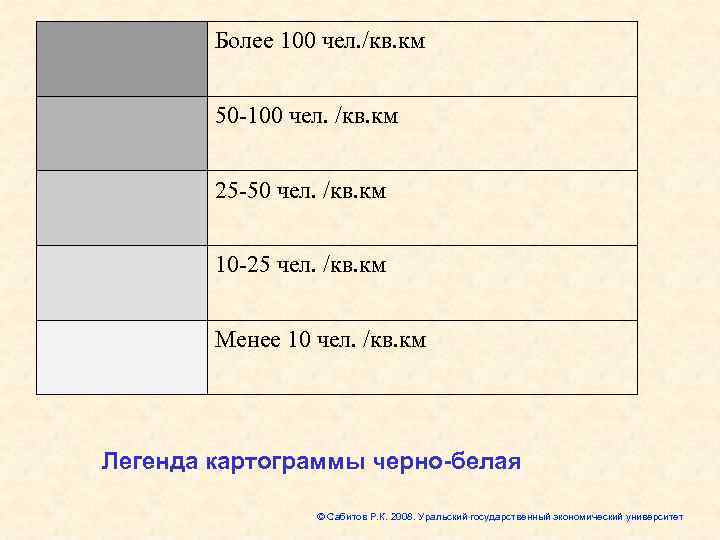

Более 100 чел. /кв. км 50 -100 чел. /кв. км 25 -50 чел. /кв. км 10 -25 чел. /кв. км Менее 10 чел. /кв. км Легенда картограммы черно-белая © Сабитов Р. К. 2008. Уральский государственный экономический университет

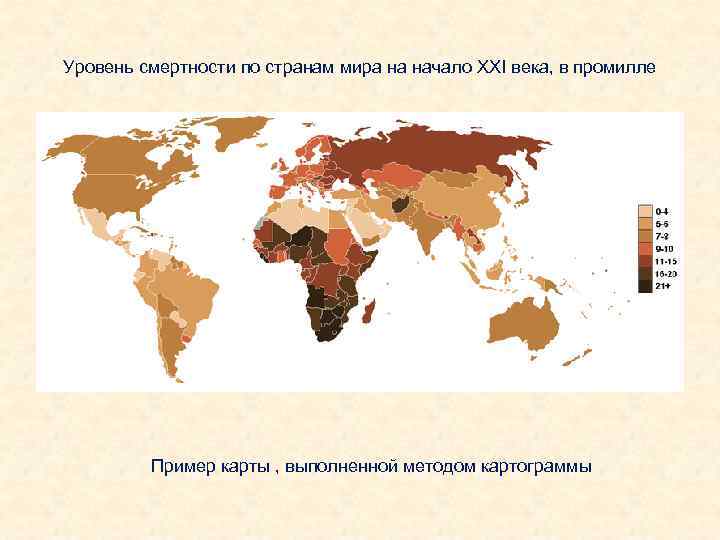

Уровень смертности по странам мира на начало XXI века, в промилле Пример карты , выполненной методом картограммы

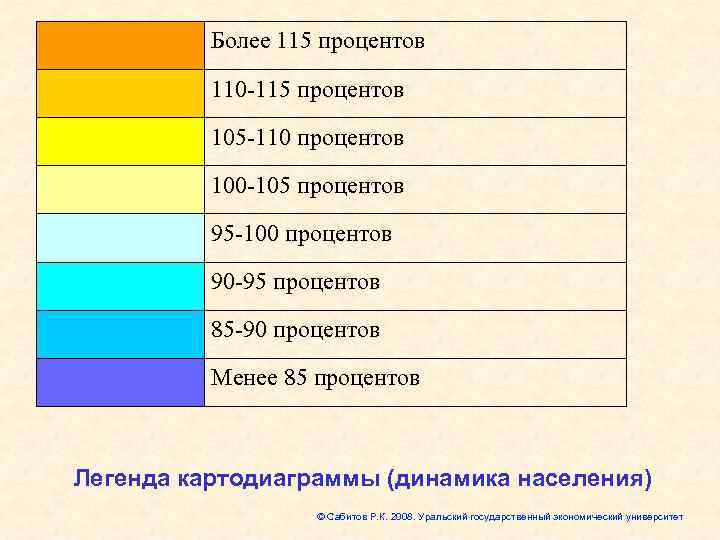

Более 115 процентов 110 -115 процентов 105 -110 процентов 100 -105 процентов 95 -100 процентов 90 -95 процентов 85 -90 процентов Менее 85 процентов Легенда картодиаграммы (динамика населения) © Сабитов Р. К. 2008. Уральский государственный экономический университет

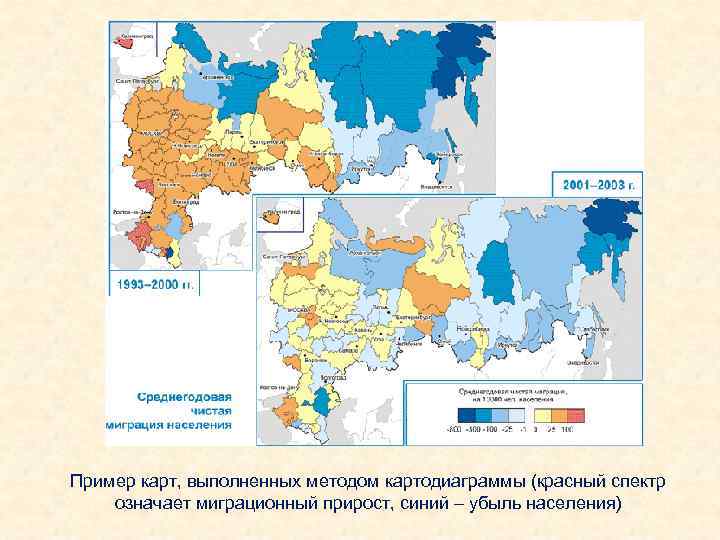

Пример карт, выполненных методом картодиаграммы (красный спектр означает миграционный прирост, синий – убыль населения)

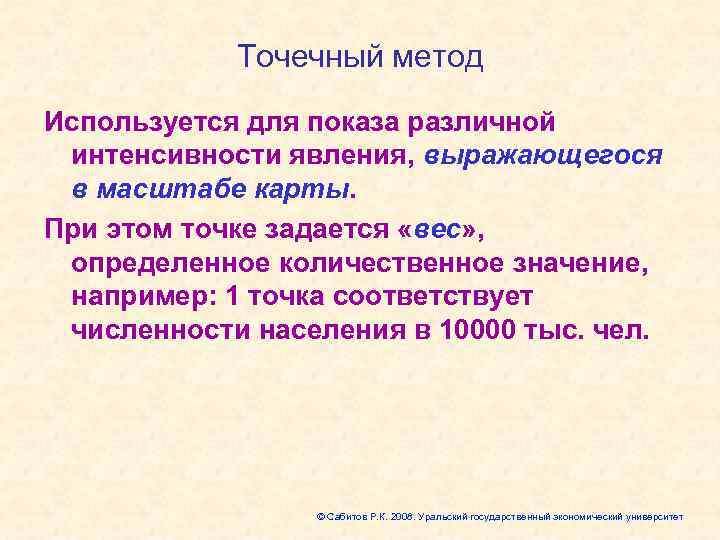

Точечный метод Используется для показа различной интенсивности явления, выражающегося в масштабе карты. При этом точке задается «вес» , определенное количественное значение, например: 1 точка соответствует численности населения в 10000 тыс. чел. © Сабитов Р. К. 2008. Уральский государственный экономический университет

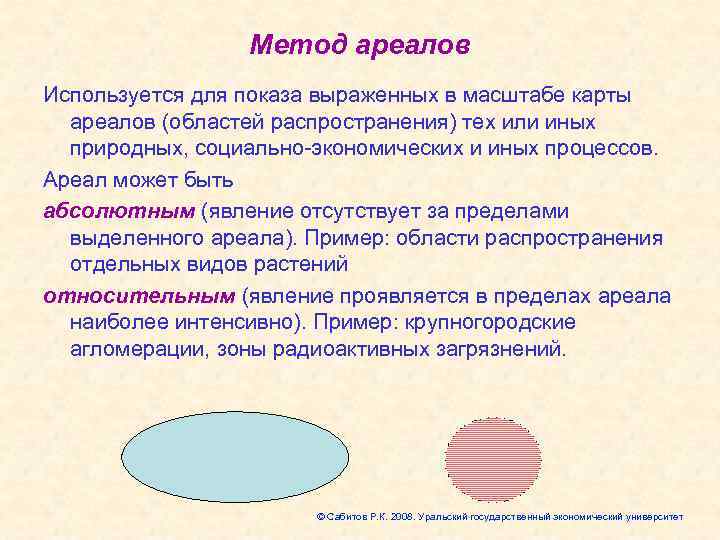

Метод ареалов Используется для показа выраженных в масштабе карты ареалов (областей распространения) тех или иных природных, социально-экономических и иных процессов. Ареал может быть абсолютным (явление отсутствует за пределами выделенного ареала). Пример: области распространения отдельных видов растений относительным (явление проявляется в пределах ареала наиболее интенсивно). Пример: крупногородские агломерации, зоны радиоактивных загрязнений. © Сабитов Р. К. 2008. Уральский государственный экономический университет

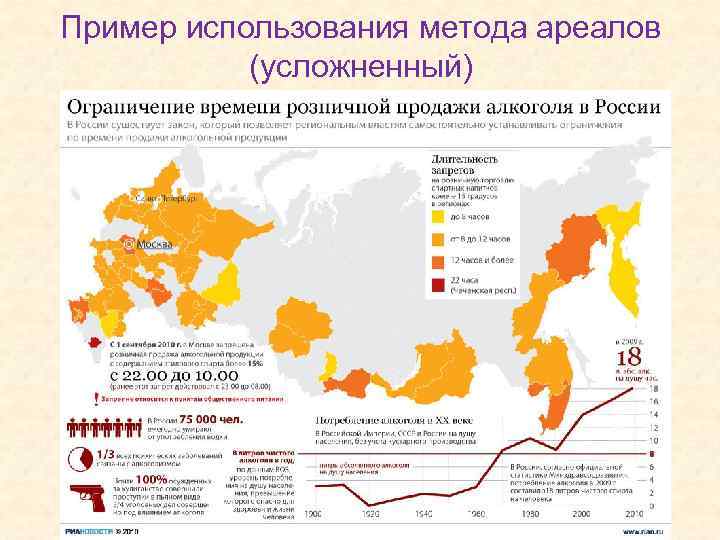

Пример использования метода ареалов (усложненный)

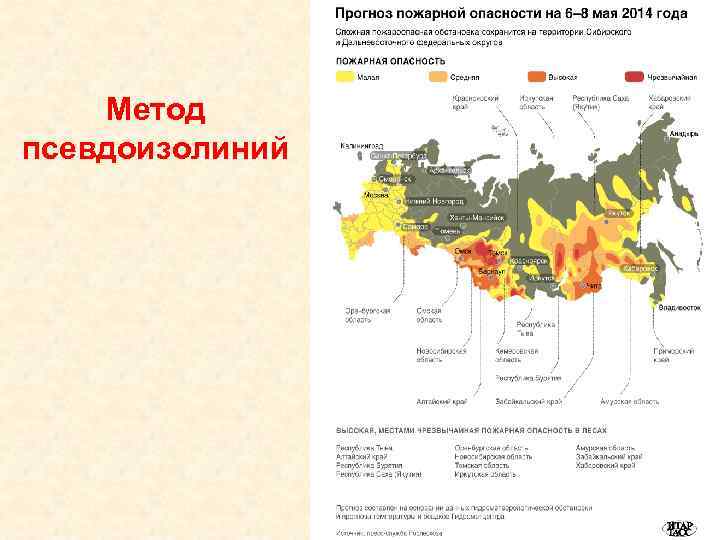

Метод псевдоизолиний

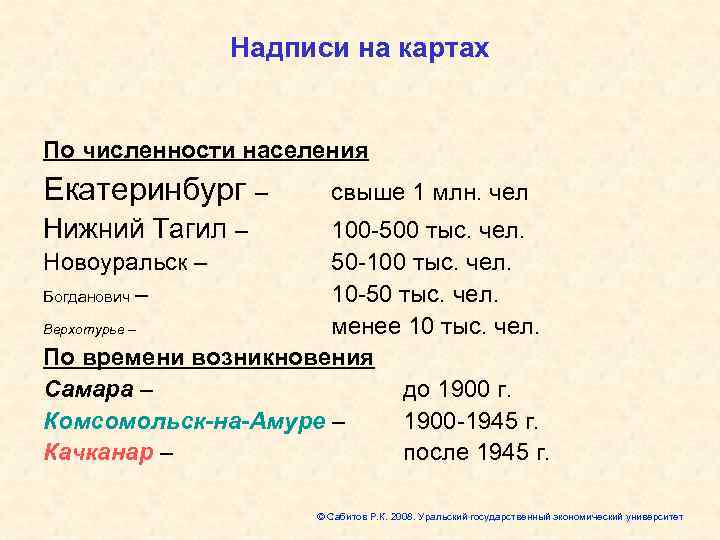

Надписи на картах По численности населения Екатеринбург – свыше 1 млн. чел Нижний Тагил – 100 -500 тыс. чел. Новоуральск – 50 -100 тыс. чел. Богданович – 10 -50 тыс. чел. Верхотурье – менее 10 тыс. чел. По времени возникновения Самара – до 1900 г. Комсомольск-на-Амуре – 1900 -1945 г. Качканар – после 1945 г. © Сабитов Р. К. 2008. Уральский государственный экономический университет

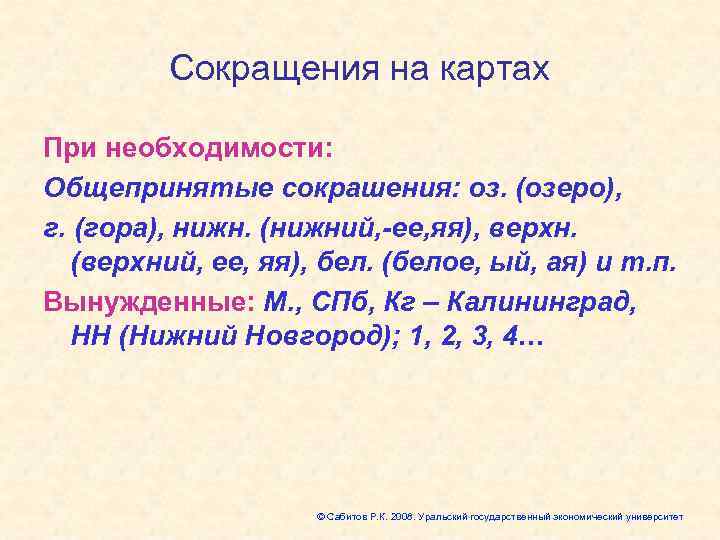

Сокращения на картах При необходимости: Общепринятые сокрашения: оз. (озеро), г. (гора), нижн. (нижний, -ее, яя), верхн. (верхний, ее, яя), бел. (белое, ый, ая) и т. п. Вынужденные: М. , СПб, Кг – Калининград, НН (Нижний Новгород); 1, 2, 3, 4… © Сабитов Р. К. 2008. Уральский государственный экономический университет
