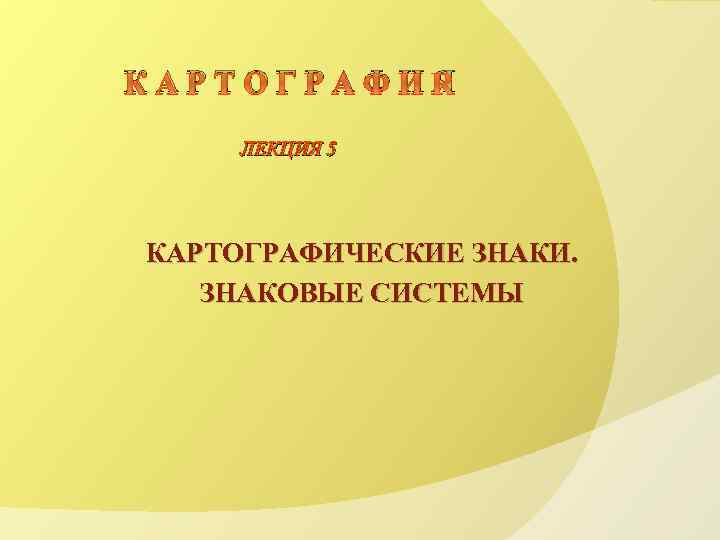

КАРТОГРАФИЯ ЛЕКЦИЯ 5 КАРТОГРАФИЧЕСКИЕ ЗНАКИ ЗНАКОВЫЕ СИСТЕМЫ

КАРТОГРАФИЯ ЛЕКЦИЯ 5 КАРТОГРАФИЧЕСКИЕ ЗНАКИ. ЗНАКОВЫЕ СИСТЕМЫ

Картографическое изображение - это математически определенная, пространственно-временная, генерализованная модель объектов, процессов и явлений, представленная в графической образной форме посредством условных знаков. Модельный характер КИ обеспечивает: геометрическое подобие и соответствие, проявляющееся в подобии и соответствии форм, размеров, взаиморасположений ( «соседства» ), структур, состава изображаемый геосистем или их компонентов; временное соответствие, т. е. отражение состояния геосистем в определенный момент, промежуток времени (но есть т. н. вневременные КИ, например топографические карты, показывающие поверхность Земли без учета сезонной изменчивости ландшафтов); соответствие связей, выражающееся в передаче взаимодействий между компонентами передаваемой системы, иерархичности, соподчиненности, причинноследственности.

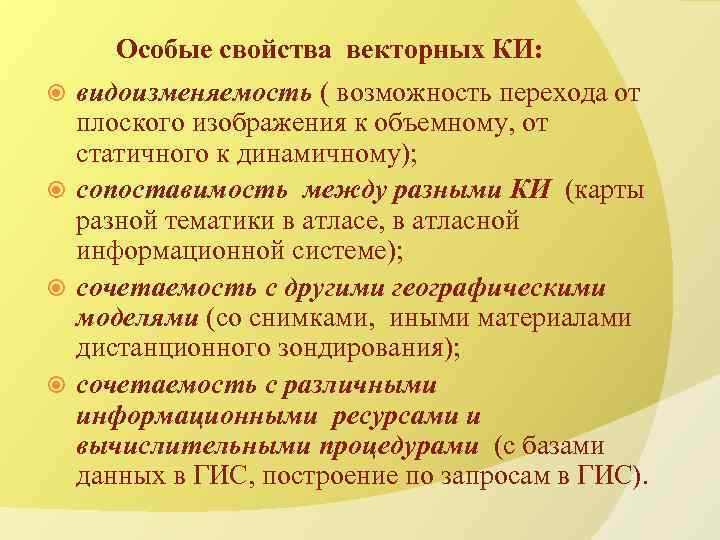

Особые свойства векторных КИ: видоизменяемость ( возможность перехода от плоского изображения к объемному, от статичного к динамичному); сопоставимость между разными КИ (карты разной тематики в атласе, в атласной информационной системе); сочетаемость с другими географическими моделями (со снимками, иными материалами дистанционного зондирования); сочетаемость с различными информационными ресурсами и вычислительными процедурами (с базами данных в ГИС, построение по запросам в ГИС).

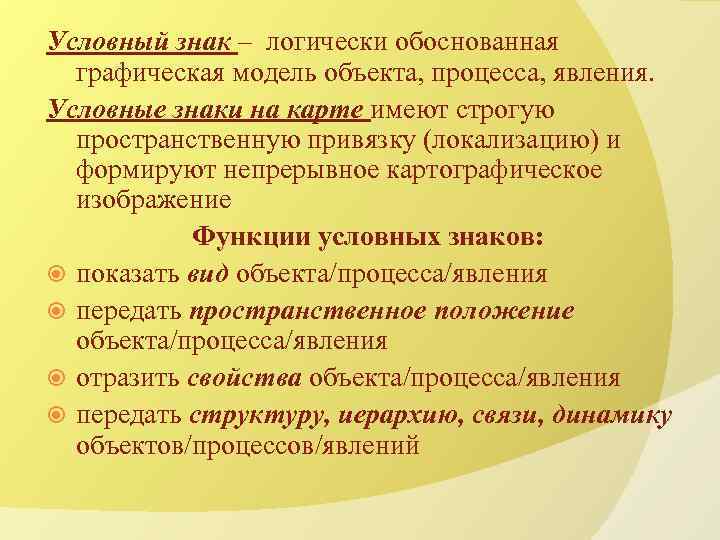

Условный знак – логически обоснованная графическая модель объекта, процесса, явления. Условные знаки на карте имеют строгую пространственную привязку (локализацию) и формируют непрерывное картографическое изображение Функции условных знаков: показать вид объекта/процесса/явления передать пространственное положение объекта/процесса/явления отразить свойства объекта/процесса/явления передать структуру, иерархию, связи, динамику объектов/процессов/явлений

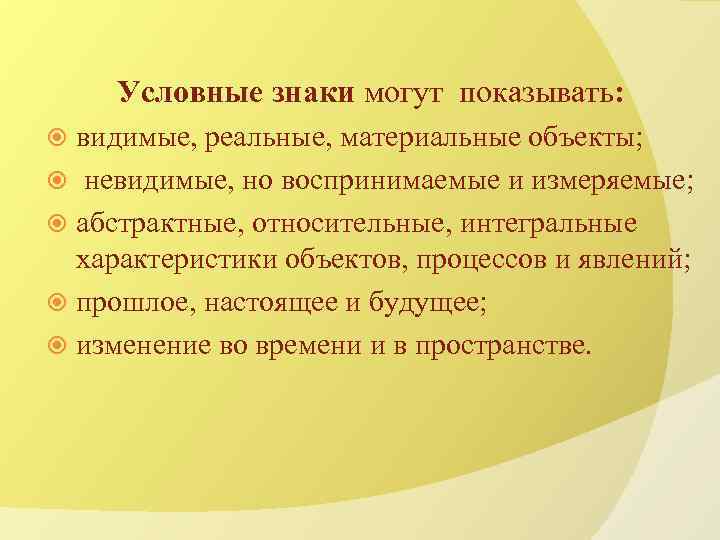

Условные знаки могут показывать: видимые, реальные, материальные объекты; невидимые, но воспринимаемые и измеряемые; абстрактные, относительные, интегральные характеристики объектов, процессов и явлений; прошлое, настоящее и будущее; изменение во времени и в пространстве.

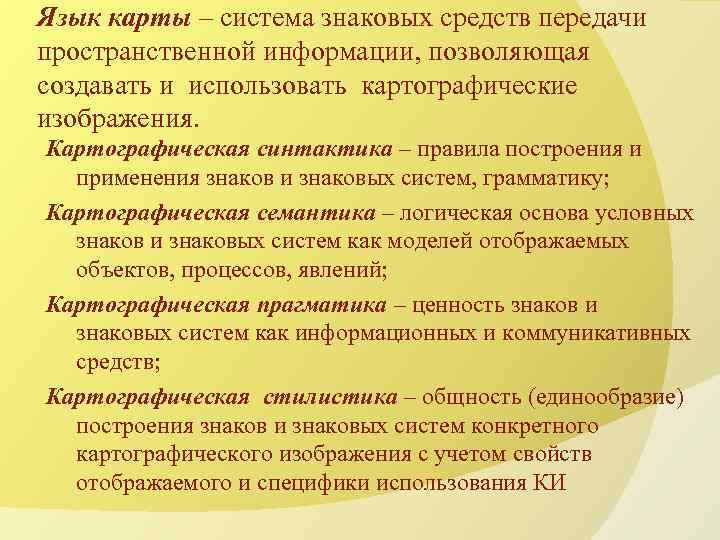

Язык карты – система знаковых средств передачи пространственной информации, позволяющая создавать и использовать картографические изображения. Картографическая синтактика – правила построения и применения знаков и знаковых систем, грамматику; Картографическая семантика – логическая основа условных знаков и знаковых систем как моделей отображаемых объектов, процессов, явлений; Картографическая прагматика – ценность знаков и знаковых систем как информационных и коммуникативных средств; Картографическая стилистика – общность (единообразие) построения знаков и знаковых систем конкретного картографического изображения с учетом свойств отображаемого и специфики использования КИ

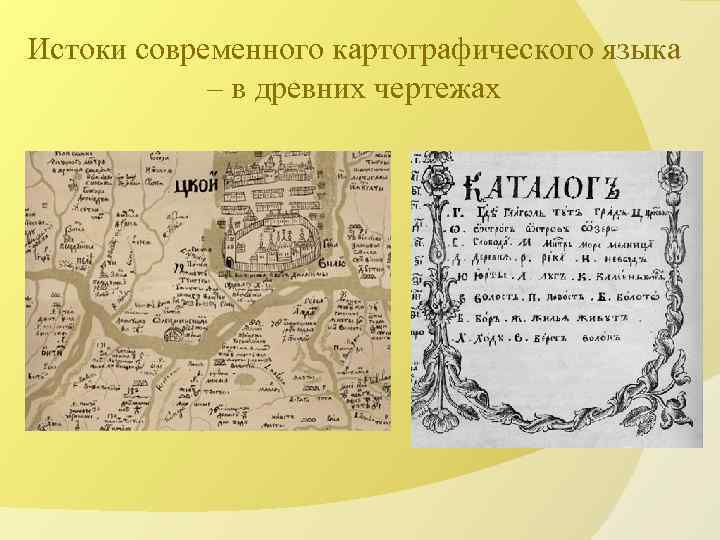

Истоки современного картографического языка – в древних чертежах

ГРАФИЧЕСКИЕ СРЕДСТВА: значки линейные знаки площадные знаки

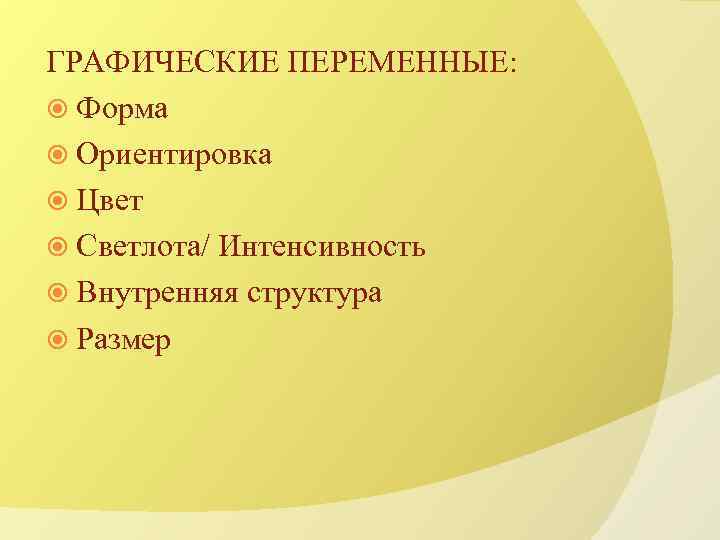

ГРАФИЧЕСКИЕ ПЕРЕМЕННЫЕ: Форма Ориентировка Цвет Светлота/ Интенсивность Внутренняя структура Размер

Значки

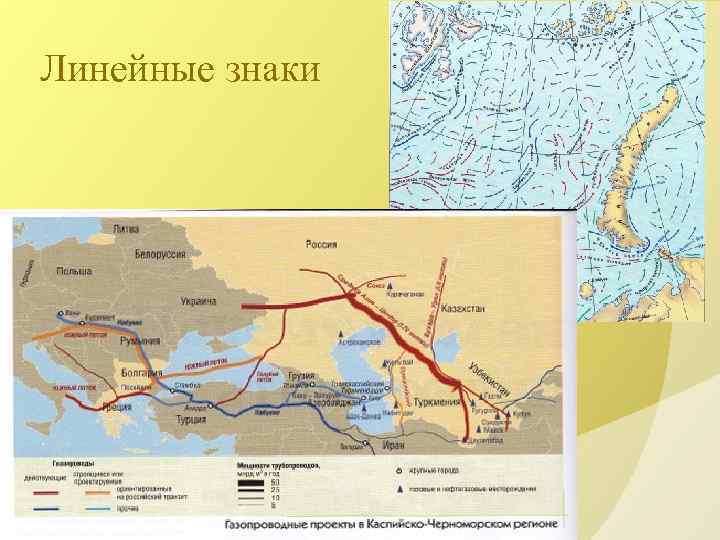

Линейные знаки

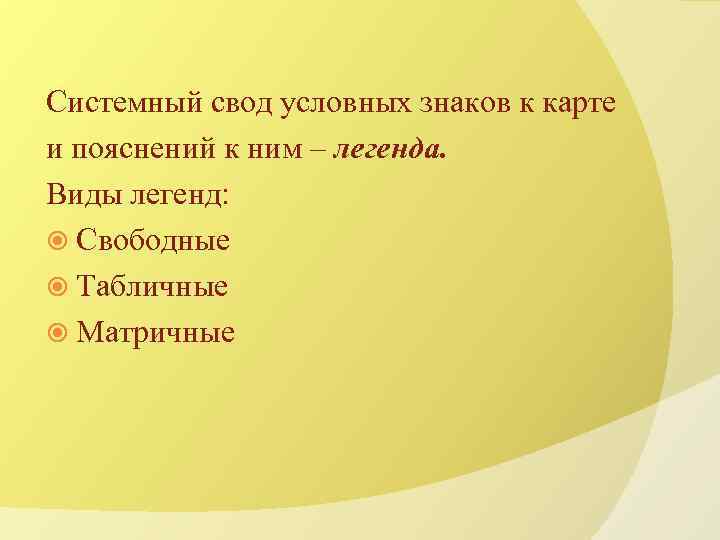

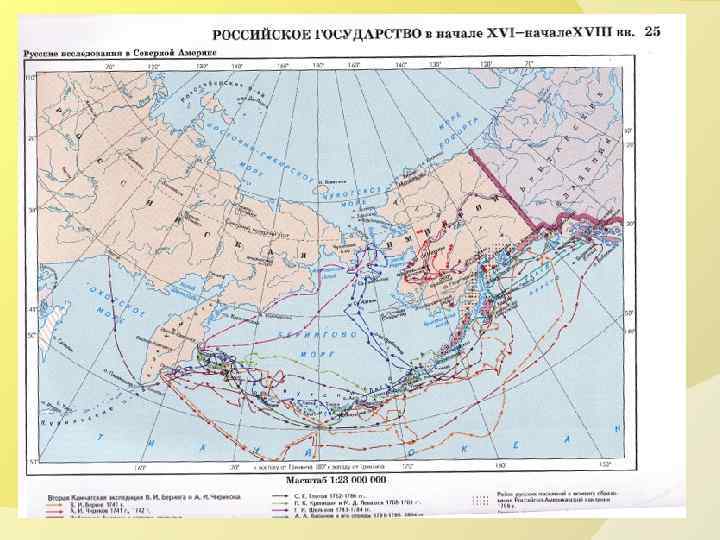

Системный свод условных знаков к карте и пояснений к ним – легенда. Виды легенд: Свободные Табличные Матричные

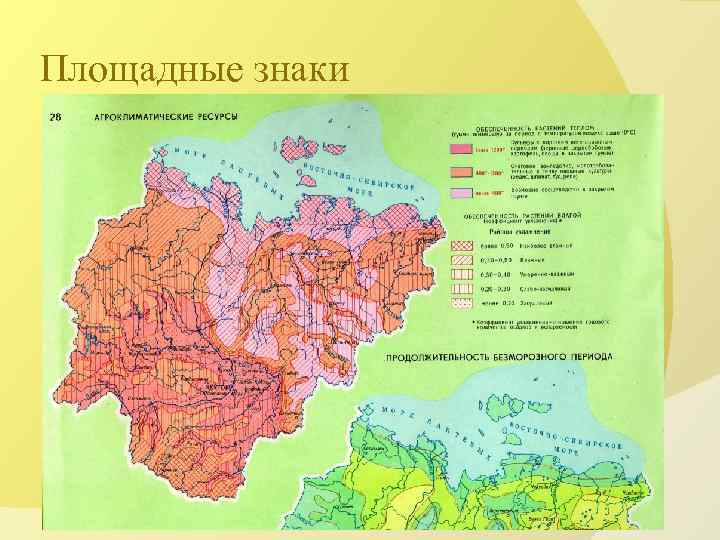

Площадные знаки

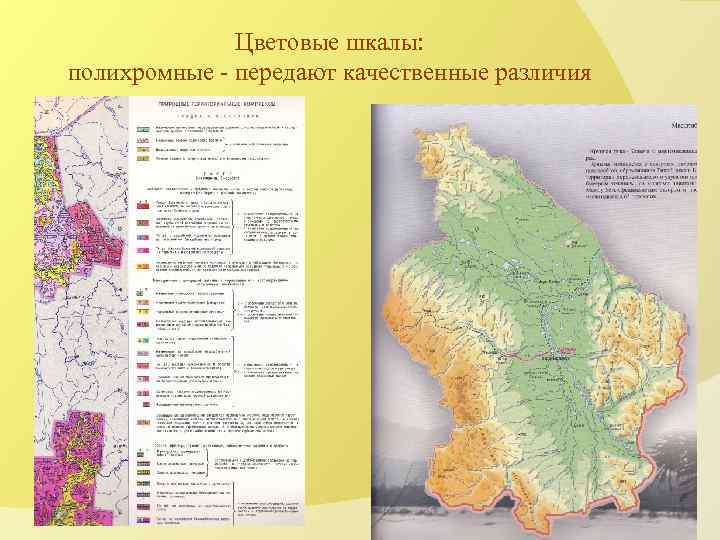

Цветовые шкалы: полихромные - передают качественные различия

Цветовые шкалы: монохромные – передают количественные различия

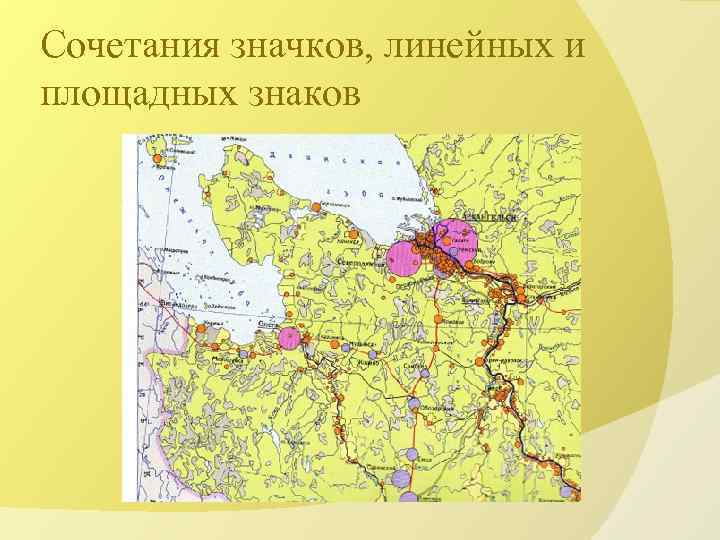

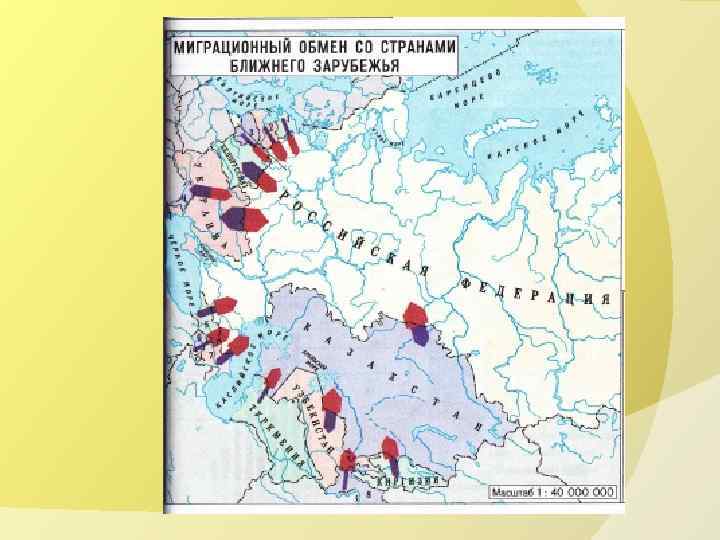

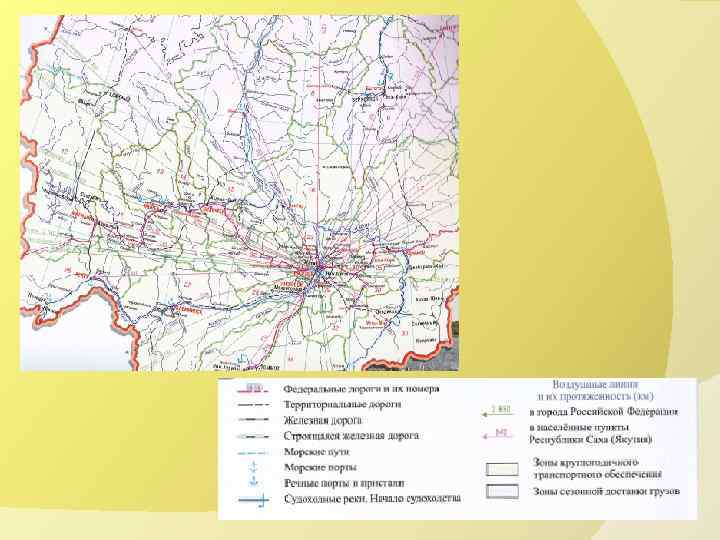

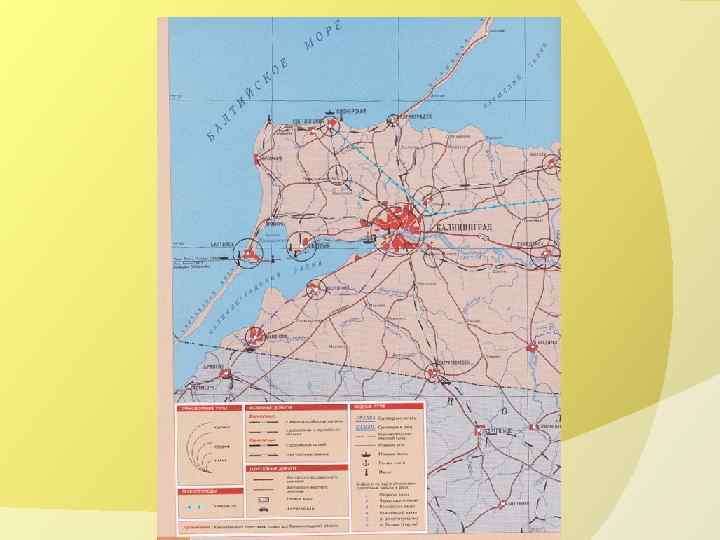

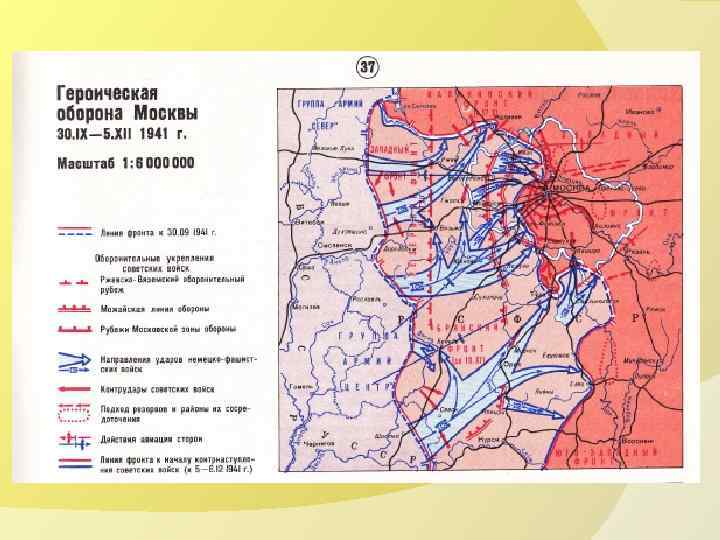

Сочетания значков, линейных и площадных знаков

Количественные шкалы знаков Количественная шкала - упорядоченная система передачи количественных характеристик объектов, процессов, явлений возрастающие, убывающие непрерывные (передают количественные характеристики любого конкретного картографируемого объекта), q ступенчатые (передают количественные характеристики объектов в пределах определенного интервала ) Ступенчатые: - шкалы равных интервалов – равноинтервальные, равноделённые например, менее 10, 10 -20, 20 -30, 30 -40 и т. д. - шкалы переменных интервалов: с нарастающими кратными рубежами например: менее 10, 10 -100, 100 -1000, 1000 -10000 и т. д. с переменными интервалами например: менее 5, 5 -10, 10 -25, 25 -50, 50 -100 и т. д. с выраженными рубежами: например: менее 20, 20 -35, 35 -50, 50 -70, более 70 q q

Разработка количественных ступенчатых шкал: 1. Построение количественного ряда и графика распределения величин; 2. Выявление закономерностей группировок; 3. Установление интервалов, границ ступеней

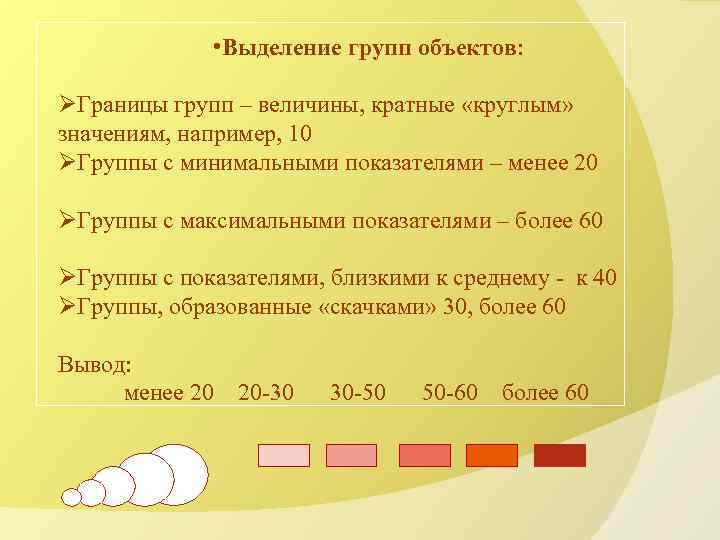

• Выделение групп объектов: ØГраницы групп – величины, кратные «круглым» значениям, например, 10 ØГруппы с минимальными показателями – менее 20 ØГруппы с максимальными показателями – более 60 ØГруппы с показателями, близкими к среднему - к 40 ØГруппы, образованные «скачками» 30, более 60 Вывод: менее 20 20 -30 30 -50 50 -60 более 60

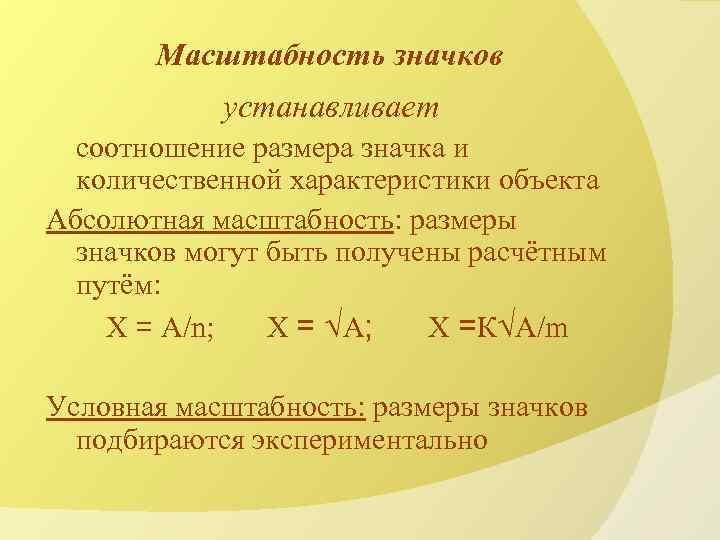

Масштабность значков устанавливает соотношение размера значка и количественной характеристики объекта Абсолютная масштабность: размеры значков могут быть получены расчётным путём: Х = А/n; Х = √ А; Х =К√А/m Условная масштабность: размеры значков подбираются экспериментально

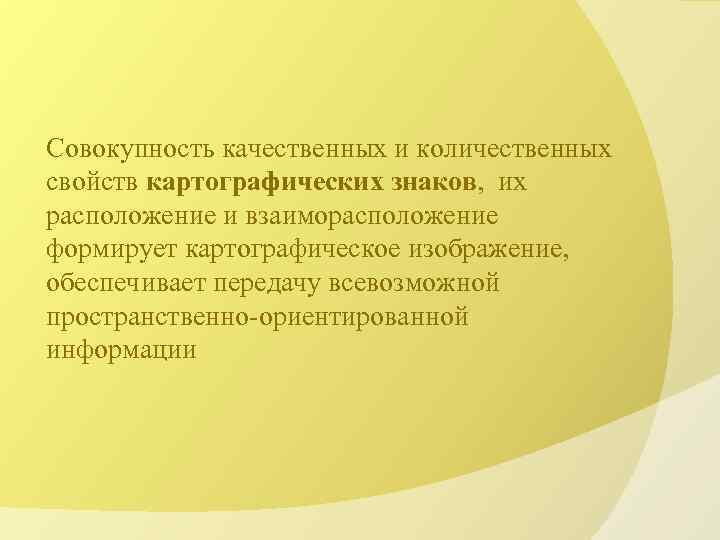

Совокупность качественных и количественных свойств картографических знаков, их расположение и взаиморасположение формирует картографическое изображение, обеспечивает передачу всевозможной пространственно-ориентированной информации
