КАРТОГРАФИЯ Лекция № 1 Кафедра картографии

КАРТОГРАФИЯ Лекция № 1 Кафедра картографии

ЛИТЕРАТУРА: а) Основная литература: 1. Берлянт А. М. Картография / А. М. Берлянт. — М. : Аспект Пресс, 2002. 2. Бугаевский Л. М. Математическая картография: Учебник для вузов / Л. М. Бугаевский — М. , 1998. 3. Раклов В. П. Картография и ГИС. Учебное пособие /В. П. Раклов-М. : Академпроект, 2011. 4. Раклов В. П. , Федорченко М. В. , Яковлева Т. Я. , Леонова А. Н. Картография. Методические указания по изучению дисциплины. М: ГУЗ, 2006. 5. Условные знаки, образцы шрифтов и сокращений для топографических карт масштабов 1: 25 000, 1: 50 000, 1: 100 000. — М. , 1973. 6. Условные знаки, применяемые при землеустройстве. — М. : Росгипрозем, 1966.

б) Дополнительная и законодательно-нормативная литература: 1. Берлянт А. М. Картографический метод исследования / А. М. Берлянт. — 2 -ое изд. — М. : МГУ, 1988. 2. Раклов В. П. , Федорченко М. В. , Яковлева Т. Я. Инженерная графика: Учебник / В. П. Раклов, М. В. Федорченко, Т. Я. Яковлева. — М. : Колос. С, 2003. 3. Салищев К. А. Картография: Учебник / К. А. Салищев. — М. : Высшая школа, 1982. 4. Салищев К А. Картоведение: Учебник / К. А. Салищев. — М. : МГУ, 1990. 5. Федорченко М. В. , Раклов В. П. Землеустроительное черчение / М. В. Федорченко, В. П. Раклов. — М. : Недра, 1991.

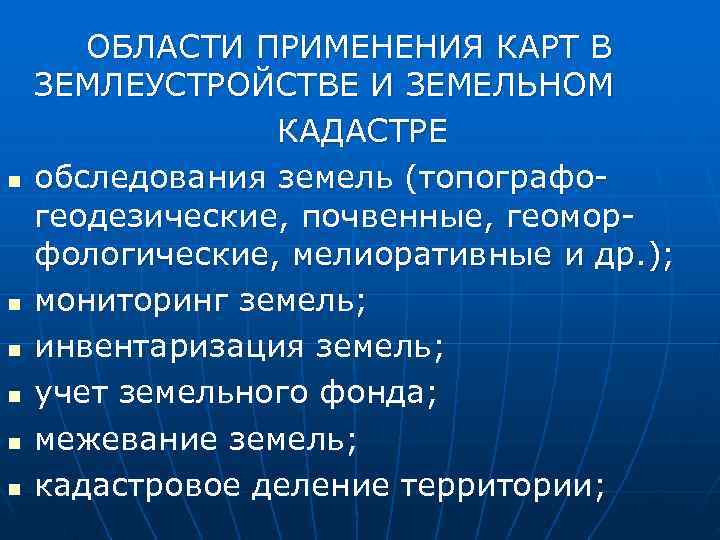

ОБЛАСТИ ПРИМЕНЕНИЯ КАРТ В ЗЕМЛЕУСТРОЙСТВЕ И ЗЕМЕЛЬНОМ КАДАСТРЕ n обследования земель (топографо- геодезические, почвенные, геомор- фологические, мелиоративные и др. ); n мониторинг земель; n инвентаризация земель; n учет земельного фонда; n межевание земель; n кадастровое деление территории;

n природно-хозяйственное и экологическое районирование земель; n оценочное районирование земель; n стоимостная оценка земель; n ведение земельного кадастра; n разработка прогнозов, программ и схем использования и охраны земель; n формирование новых и упорядочение существующих землепользователей и землевладений. n территориальное зонирование земель;

n отвод земельных участков n обоснование и установление границ (административных образований, территориальных зон, сельских населенных пунктов) n территориальное землеустройство n разработка проектов использования и охраны земель n контроль за соблюдением земельного законодательства и использования земель n охрана окружающей среды и др.

ЧТО ЖЕ ИЗУЧАЕТ КАРТОГРАФИЯ? « Картография – область науки, техники и производства, охватывающая изучение, создание и использование картографических произведений» .

И З Д А Н И Е К А РТ СТРУКТУРА КАРТОГРАФИИ О Ф О РМ Л Е Н И Е К А РТ К А РТ О В Е Д Е Н И Е П РО Е К Т И РО В А Н И Е К А РТ О Г РА Ф И Я И С ОС Т А В Л Е Н И Е К А РТ К А РТ О М Е Т РИ Я М А ТЕ М А ТИ Ч Е СК А Я К А РТ О Г РА Ф И Я ТЕРЕТИЧЕСКИЕ ОСНОВЫ КАРТОГРАФИИ

СВЯЗЬ КАРТОГРАФИИ С ДРУГИМИ ДИСЦИПЛИНАМИ ГЕОГРАФИЯ ЗЕМЛЕУСТРОЙСТВО, КАДАСТР И ДРУГИЕ СПЕЦИАЛЬНЫЕ ДИСЦИПЛИНЫ ТОПОГРАФИЯ ДИСТАНЦИОННОЕ ЗОНДИРОВАНИЕ КАРТОГРАФ ИЯ ГЕОДЕЗИЯ ФОТОГРАММЕТРИЯ ПОЛИГРАФИЯ МАТЕМАТИКА

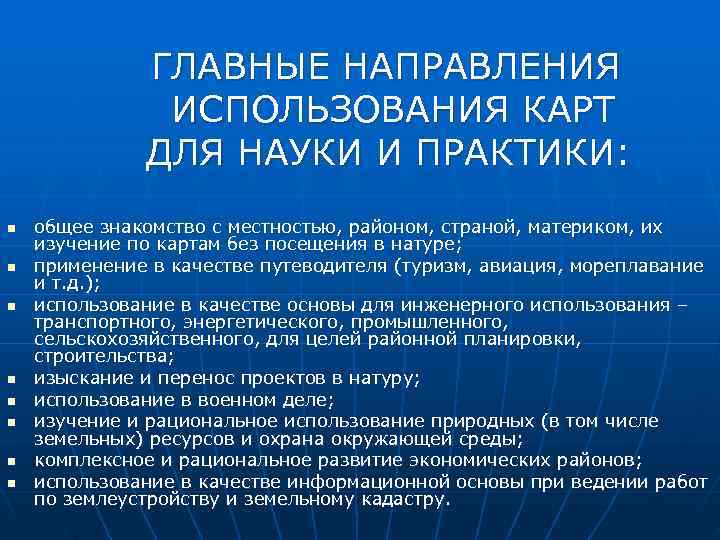

ГЛАВНЫЕ НАПРАВЛЕНИЯ ИСПОЛЬЗОВАНИЯ КАРТ ДЛЯ НАУКИ И ПРАКТИКИ: n общее знакомство с местностью, районом, страной, материком, их изучение по картам без посещения в натуре; n применение в качестве путеводителя (туризм, авиация, мореплавание и т. д. ); n использование в качестве основы для инженерного использования – транспортного, энергетического, промышленного, сельскохозяйственного, для целей районной планировки, строительства; n изыскание и перенос проектов в натуру; n использование в военном деле; n изучение и рациональное использование природных (в том числе земельных) ресурсов и охрана окружающей среды; n комплексное и рациональное развитие экономических районов; n использование в качестве информационной основы при ведении работ по землеустройству и земельному кадастру.

Карта – есть уменьшенное, построенное в картографической проекции, обобщенное изображение поверхности Земли, поверхности другого небесного тела или внеземного пространства, показывающее расположенные на них объекты в определенной системе условных знаков. Чукотский а. о. Архангельская область Анадырь Таймырский а. о. Чукотский а. о. Калининград Мурманск Республика Саха (Якутия) Архангельская область Республика Карелия Санкт - Петербург Корякский а. о. Псков Петрозаводск Архангельск Новгород Ленинградская область Ненецкий а. о. Нарьян - Мар Вологда Таймырский а. о. Смоленск Тверь Палана Брянск Ярославль Республика Коми Калуга Кострома Орел Тула Москва Иваново Курск Салехард Дудинка Камчатская область Владимир Сыктывкар Магадан Рязань Белгород Липецк Республика Саха (Якутия) Нижний Новгород Киров Воронеж Тамбов Ямало - Ненецкий а. о. Саранск Йошкар - Ола Кудымкар Петропавловск. Камчатский - Чебоксары Казань Эвенкийский а. о. Ханты -Мансийский а. о. Якутск Ижевск Перьмь Пенза Саратов Ульяновск Ростов -на-Дону Свердловская Краснодар Самара Ханты - Мансийск область Тура Волгоград Уфа Республика Майкоп Екатеринбург Адыгея Республика Ставрополь Элиста Башкортостан Тюмень Челябинск Черкесск Республика Курган Калмыкия Оренбург Нальчик Сахалинская область Назрань Владикавказ Астрахань Хабаровский край Красноярский край Грозный Омск Томск Махачкала Республика Дагестан Амурская область Новосибирск Кемерово Проценты Красноярск Южно - Сахалинск Барнаул Абакан Хабаровск 90, 1 - 95, 7 Республика Бурятия Благовещенск Алтайский край Усть - Ордынский Биробиджан 82, 4 - 90, 0 Кызыл Чита Горно -Алтайск п. Агинское Иркутск Еврейская а. о. Улан-Удэ 61, 9 - 82, 3 Республика Приморский край Алтай 36, 6 - 61, 8 Агинский -Бурятский а. о. Усть - Ордынский Бурятский а. о. Владивосток 0, 1 - 36, 5 Нет Цифрами на карте обозначены: 6 - Республика Ингушетия 15 - Республика Северная Осетия - Алания 21 - Чувашская Республика 7 - Кабардино - Балкарская Республика 16 - Рреспублика Татарстан 23 - Краснодарский край

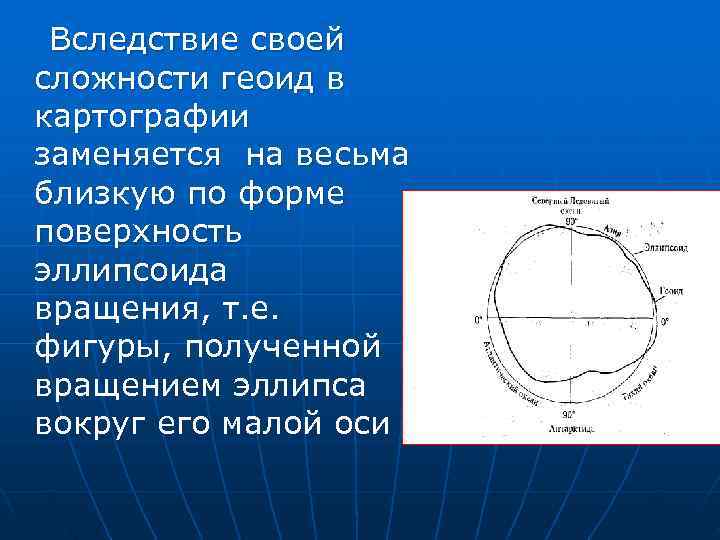

Вследствие своей сложности геоид в картографии заменяется на весьма близкую по форме поверхность эллипсоида вращения, т. е. фигуры, полученной вращением эллипса вокруг его малой оси

n Для определения местоположения объектов на поверхности эллипсоида (шара)он снабжен картографической сеткой, т. е. линиями меридианов и параллелей. Меридианы имеют протяженность от полюса до полюса и отсчитывают- ся от Гринвича-меридиана с долготой 0. Параллели- от экватора с широтой 0.

КЛАССИФИКАЦИЯ КАРТ Карты можно классифицировать по: n содержанию; n масштабу; n территориальному охвату; n назначению

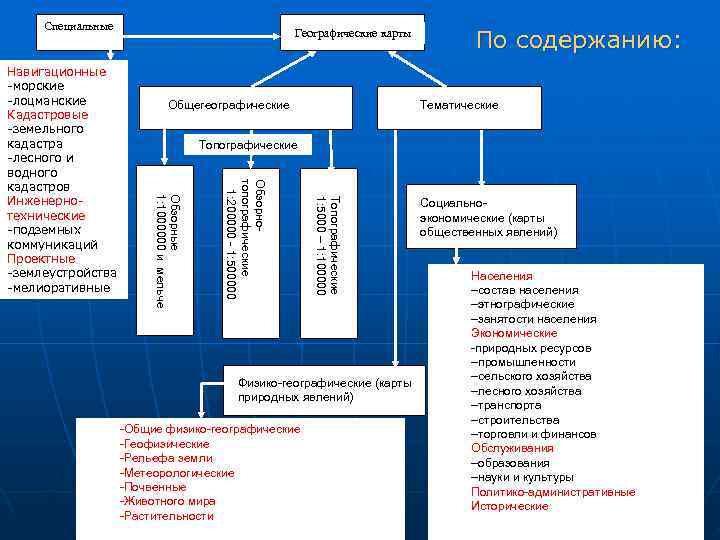

Специальные Географические карты По содержанию: Навигационные -морские -лоцманские Общегеографические Тематические Кадастровые -земельного кадастра Топографические -лесного и водного кадастров топографические Обзорно- 1: 200000 - 1: 500000 Инженерно- 1: 1000000 и мельче Обзорные 1: 5000 – 1: 100000 Топографические Социально- технические экономические (карты -подземных общественных явлений) коммуникаций Проектные -землеустройства Населения -мелиоративные -состав населения -этнографические -занятости населения Экономические -природных ресурсов -промышленности -сельского хозяйства Физико-географические (карты -лесного хозяйства природных явлений) -транспорта -строительства -Общие физико-географические -торговли и финансов -Геофизические Обслуживания -Рельефа земли -образования -Метеорологические -науки и культуры -Почвенные Политико-административные -Животного мира Исторические -Растительности

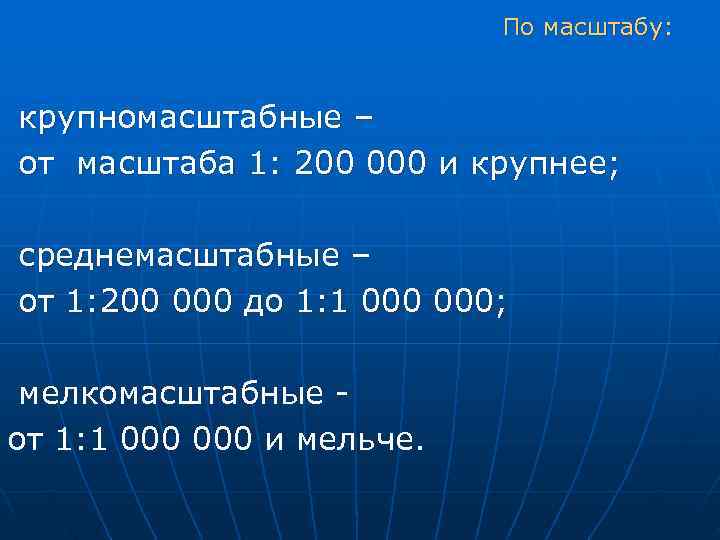

По масштабу: крупномасштабные – от масштаба 1: 200 000 и крупнее; среднемасштабные – от 1: 200 000 до 1: 1 000; мелкомасштабные - от 1: 1 000 и мельче.

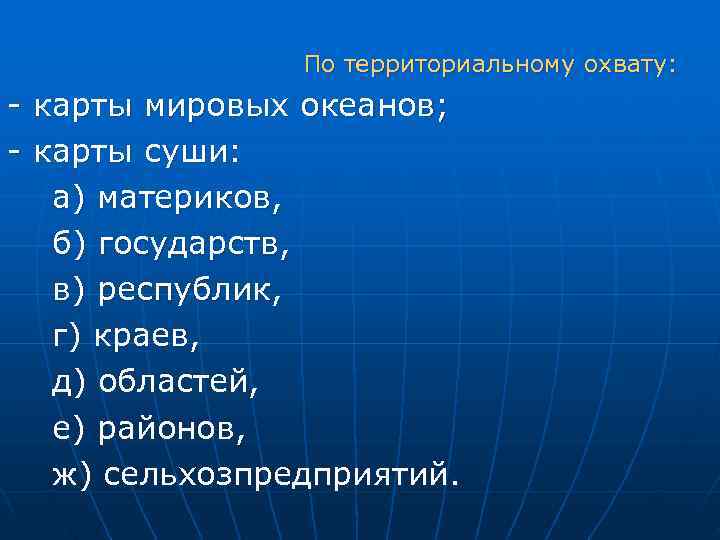

По территориальному охвату: - карты мировых океанов; - карты суши: а) материков, б) государств, в) республик, г) краев, д) областей, е) районов, ж) сельхозпредприятий.

По назначению: - многоцелевого или универсального значения (топографические) - специального назначения (учебные, туристические, научные, прогнозные).

КЛАССИФИКАЦИЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ КАРТ Отраслевые сельскохозяй- ственные карты Природных и социально- экономических Сельскохозяй- условий ственного производства - агроклиматические – растительности - земельных фондов – геоботанические – систем земледелия – почвенные – агротехники – агрохимические – структуры посевных – землеустройства площадей – использования – кормовой базы земель – поголовья скота – качественной оценки – производственных и (бонитировки) почв земельных фондов – водных ресурсов – типов животноводства

КАРТОГРАФИЯ Лекция № 2 Кафедра картографии

СТРУКТУРА КАРТЫ ВКЛЮЧАЕТ: - картографическое изображение; - легенду; - математическую основу; - дополнительные данные; - вспомогательное оснащение.

Тематическое Животный мир Текст содержание Дополнительные Почвы данные Дополнительные Элементы содержания Картографическое карты Растительность изображение Границы Пояснения Географическая Пути сообщения Диаграммы Нас. пункты основа Рельеф Тематическая Гидрография карта Текстовые пояснения Легенда карты Условные знаки Вспомогательное Справочные данные оснащение Номенклатура и разграфка Математическая Картометрические Геодезическая основа графики основа Таблицы Масштаб Компоновка Проекция

Математическая картография. Искажения на картах длин, площадей, углов.

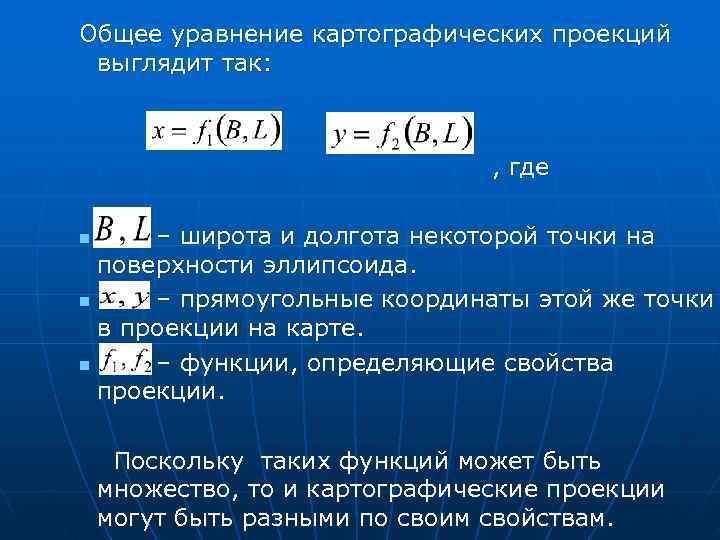

Общее уравнение картографических проекций выглядит так: , где n – широта и долгота некоторой точки на поверхности эллипсоида. n – прямоугольные координаты этой же точки в проекции на карте. n – функции, определяющие свойства проекции. Поскольку таких функций может быть множество, то и картографические проекции могут быть разными по своим свойствам.

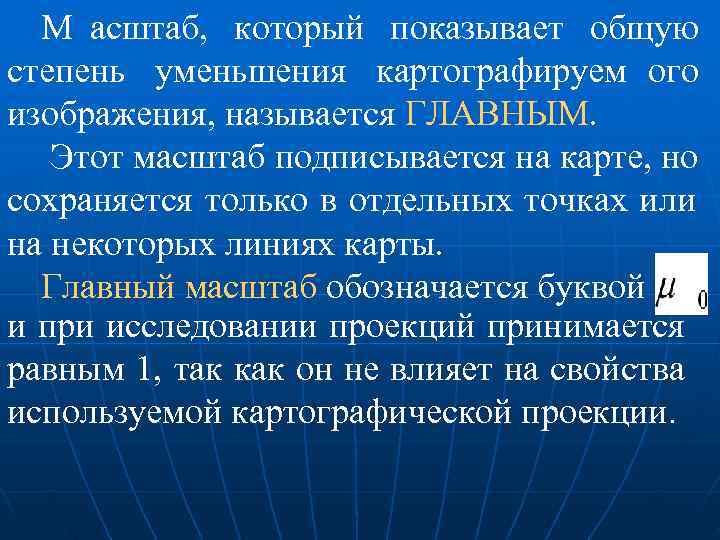

М асштаб, который показывает общую степень уменьшения картографируем ого изображения, называется ГЛАВНЫМ. Этот масштаб подписывается на карте, но сохраняется только в отдельных точках или на некоторых линиях карты. Главный масштаб обозначается буквой и при исследовании проекций принимается равным 1, так как он не влияет на свойства используемой картографической проекции.

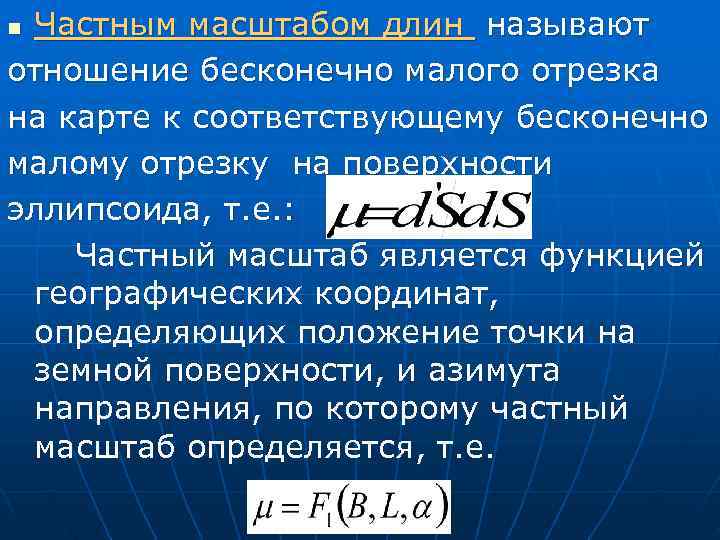

n Частным масштабом длин называют отношение бесконечно малого отрезка на карте к соответствующему бесконечно малому отрезку на поверхности эллипсоида, т. е. : Частный масштаб является функцией географических координат, определяющих положение точки на земной поверхности, и азимута направления, по которому частный масштаб определяется, т. е.

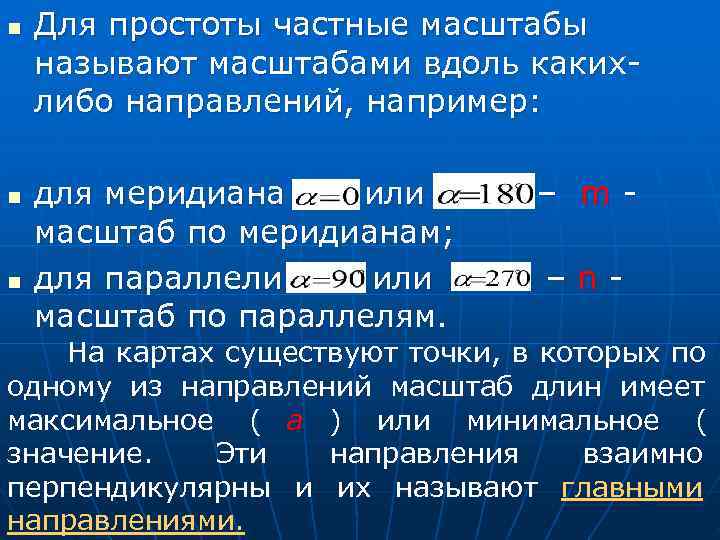

n Для простоты частные масштабы называют масштабами вдоль каких- либо направлений, например: n для меридиана или – m - масштаб по меридианам; n для параллели или – n - масштаб по параллелям. На картах существуют точки, в которых по одному из направлений масштаб длин имеет максимальное ( a ) или минимальное ( значение. Эти направления взаимно перпендикулярны и их называют главными направлениями.

n Частным масштабом площадей P называют отношение бесконечно малой площади на карте к соответствующей бесконечно малой площади на поверхности эллипсоида, т. е. : Зависимость верна только для тех точек карты, где сохраняется отношение площадей, т. е. искажение площадей отсутствует. Частный масштаб площади зависит только от географических координат изображаемой точки

n Искажением длин называется разность между частным масштабом длин и единицей, выраженная в процентах т. е. искажение длин может быть положительным и отрицательным. Искажением площадей называется разность между частным масштабом площади и единицей, выраженная в процентах

n Искажением углов называется разность между величиной угла в проекции и величиной соответствующего угла на поверхности эллипсоида. Величина искажения является функцией географических координат и азимута направлений, т. е.

n Для того, чтобы показать как изменяются искажения при удалении о линий нулевых искажений удобно пользоваться изоколами. n ИЗОКОЛЫ– это линии, соединяющие точки с одинаковыми величинами того или иного показателя искажений. Изоколы показывают на макетах карт.

КАРТОГРАФИЯ Лекция № 3 Кафедра картографии

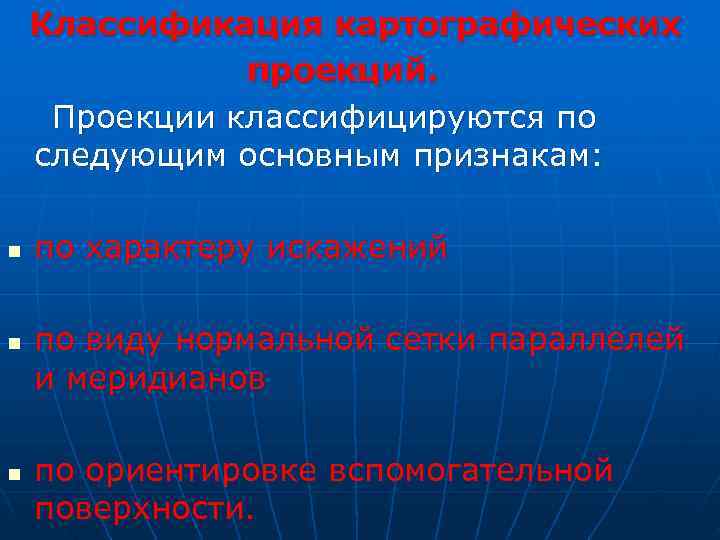

Классификация картографических проекций. Проекции классифицируются по следующим основным признакам: n по характеру искажений n по виду нормальной сетки параллелей и меридианов n по ориентировке вспомогательной поверхности.

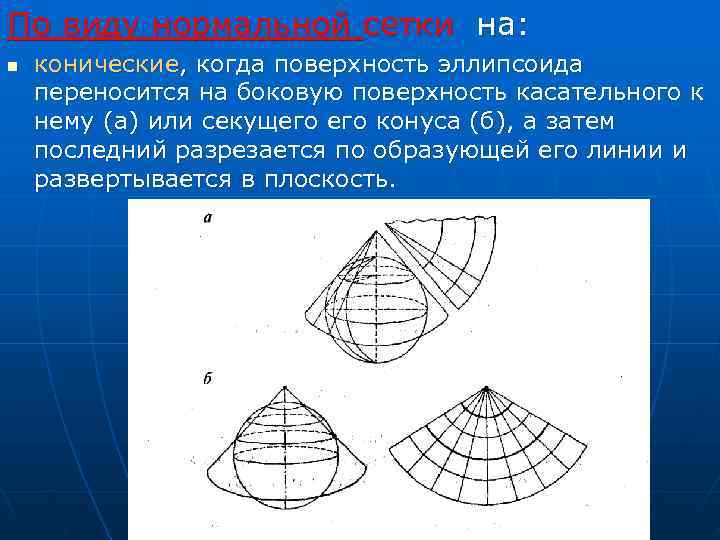

По виду нормальной сетки на: n конические, когда поверхность эллипсоида переносится на боковую поверхность касательного к нему (а) или секущего конуса (б), а затем последний разрезается по образующей его линии и развертывается в плоскость.

В этих проекциях: меридианы – прямые линии, сходящиеся в одной точке (полюсе) под углами, пропорциональными разности долгот; параллели – дуги одноцентренных окружностей, с центром в точке полюса

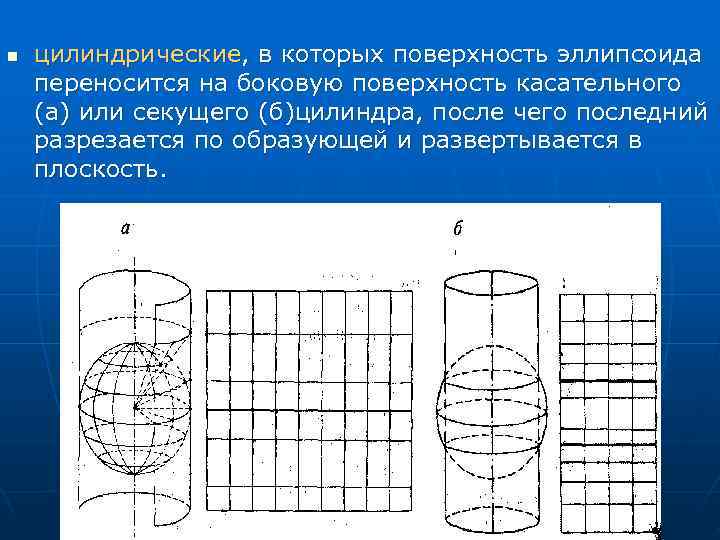

n цилиндрические, в которых поверхность эллипсоида переносится на боковую поверхность касательного (а) или секущего (б)цилиндра, после чего последний разрезается по образующей и развертывается в плоскость.

В этих проекциях: меридианы – равноотстоящие параллельные прямые линии; параллели – прямые линии, перпендикулярные к меридианам.

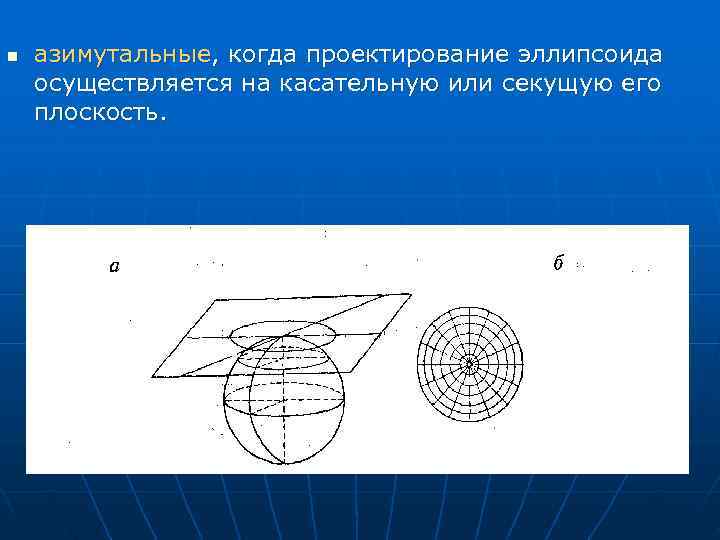

n азимутальные, когда проектирование эллипсоида осуществляется на касательную или секущую его плоскость.

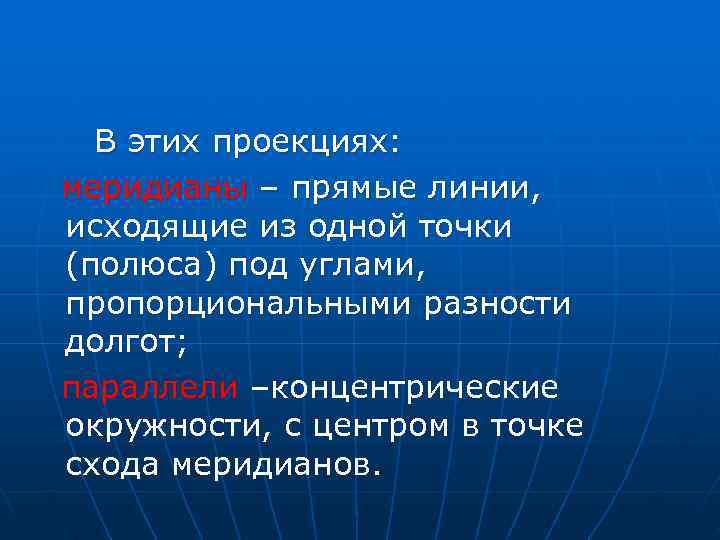

В этих проекциях: меридианы – прямые линии, исходящие из одной точки (полюса) под углами, пропорциональными разности долгот; параллели –концентрические окружности, с центром в точке схода меридианов.

Общий вид азимутальной проекции

Эмблема Организации Объединенных Наций (ООН)

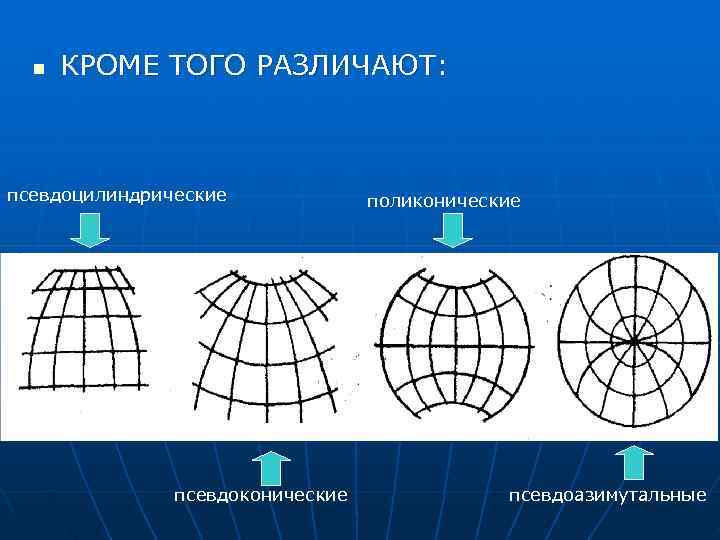

n КРОМЕ ТОГО РАЗЛИЧАЮТ: псевдоцилиндрические поликонические псевдоконические псевдоазимутальные

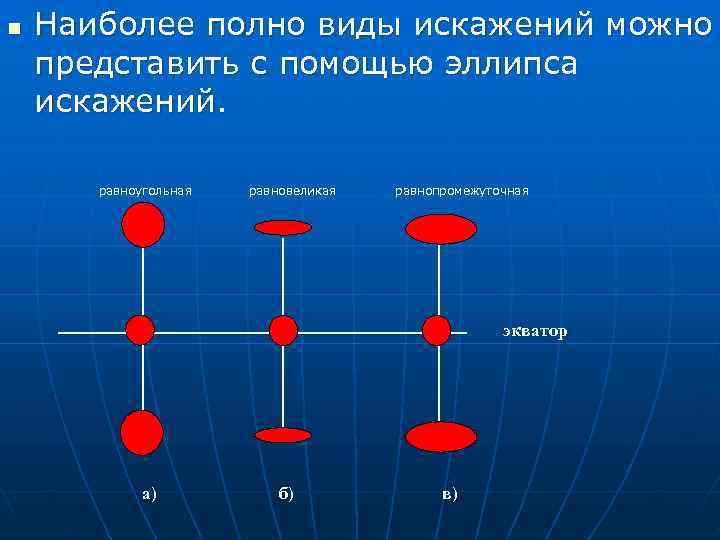

n Наиболее полно виды искажений можно представить с помощью эллипса искажений. равноугольная равновеликая равнопромежуточная экватор а) б) в)

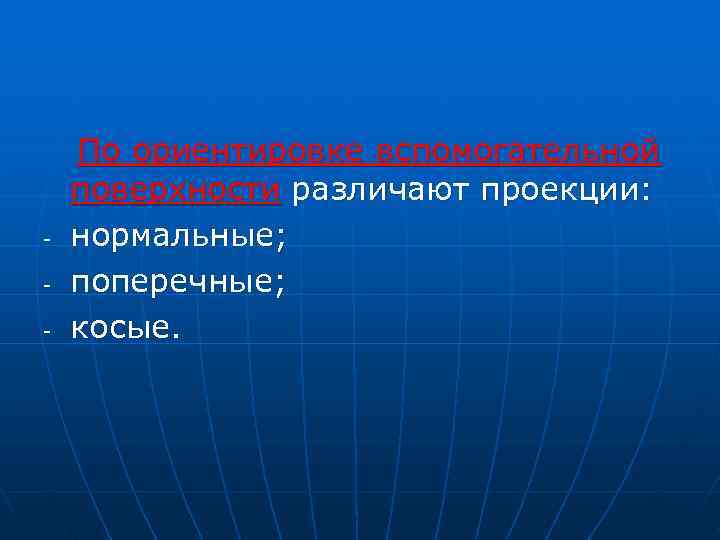

По ориентировке вспомогательной поверхности различают проекции: - нормальные; - поперечные; - косые.

n У нормальных проекций ось вращения вспомогательной поверхности совпадает с осью вращения земного эллипсоида; у поперечных – ей перпендикулярна (рис. а); у косых - азимут направления оси от 0 до 90 градусов. (рис. б). а) б)

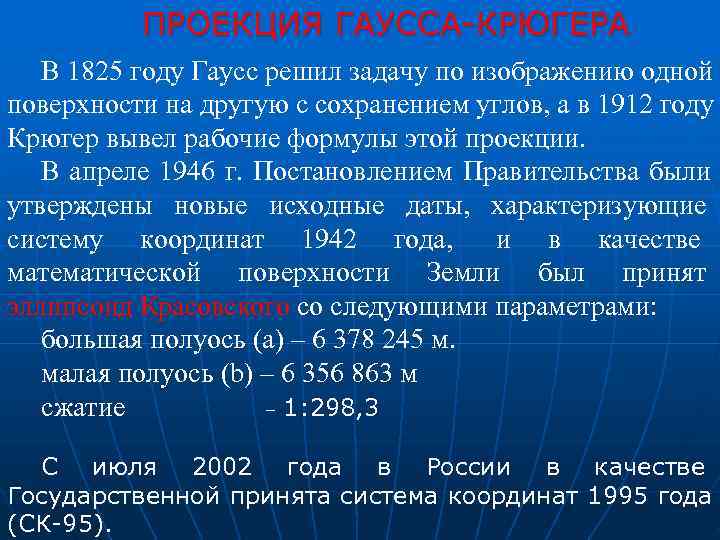

ПРОЕКЦИЯ ГАУССА-КРЮГЕРА В 1825 году Гаусс решил задачу по изображению одной поверхности на другую с сохранением углов, а в 1912 году Крюгер вывел рабочие формулы этой проекции. В апреле 1946 г. Постановлением Правительства были утверждены новые исходные даты, характеризующие систему координат 1942 года, и в качестве математической поверхности Земли был принят эллипсоид Красовского со следующими параметрами: большая полуось (а) – 6 378 245 м. малая полуось (b) – 6 356 863 м сжатие – 1: 298, 3 С июля 2002 года в России в качестве Государственной принята система координат 1995 года (СК-95).

В проекции Гаусса-Крюгера поверхность эллипсоида на плоскости отображается по меридианным зонам, ширина которых равна 6 градусам. Меридианы и параллели изображаются кривыми линиями, симметричными относительно осевого меридиана зоны (прямая линия) и экватора.

n Каждая зона проектируется на поверхность своего цилиндра, касающегося эллипсоида по осевому меридиану зоны n Развернув поверхность цилиндра на плоскость, получают изображение зоны

В каждой зоне проекции Гаусса-Крюгера своя система координат: за ось Х принимают осевой x меридиан зоны; за ось Y – экватор. + + - + экватор y 0 - - - + Для территорий, лежащих к северу от экватора, абсциссы – положительны. Ординаты– отрицательны к западу от осевого меридиана.

Долгота осевого меридиана зоны L о определяется по формуле: Lо = 6 N - 3 , где: – номер зоны, а номер зоны : т. к. счет колонн идет с запада на восток против хода часовой стрелки от Гринвичского меридиана с долготой L = 0 о. Nкол -номер долготной колонны.

Масштаб длин по меридиану в проекции Гаусса-Крюгера определяется из соотношения где R – радиус Земли; y – ордината в проекции Гаусса-Крюгера. Следовательно, на осевом меридиане, где y=0 и m=1 величина искажения длин (m-1) равна 0.

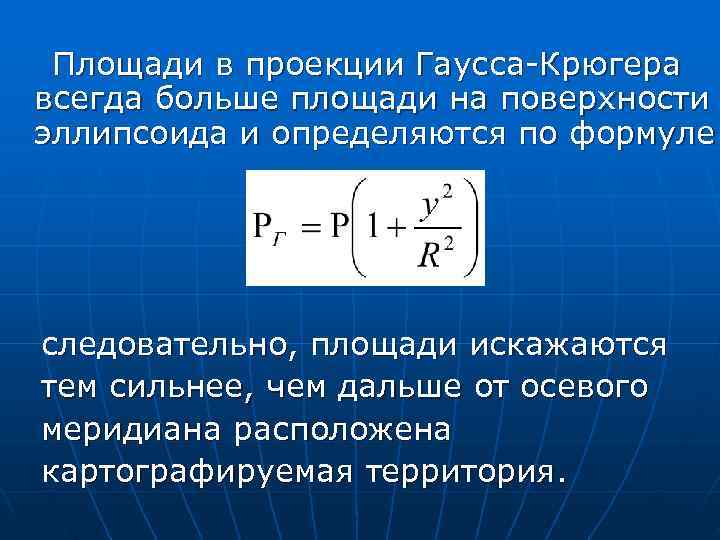

Площади в проекции Гаусса-Крюгера всегда больше площади на поверхности эллипсоида и определяются по формуле следовательно, площади искажаются тем сильнее, чем дальше от осевого меридиана расположена картографируемая территория.

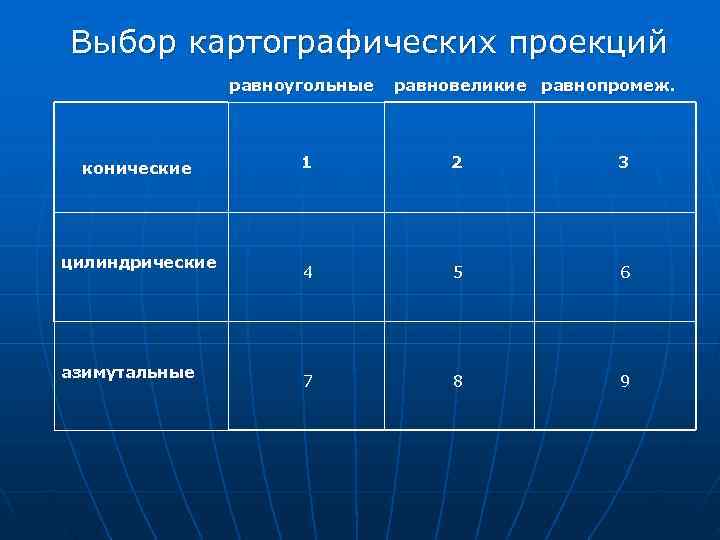

Выбор картографических проекций равноугольные равновеликие равнопромеж. конические 1 2 3 цилиндрические 4 5 6 азимутальные 7 8 9

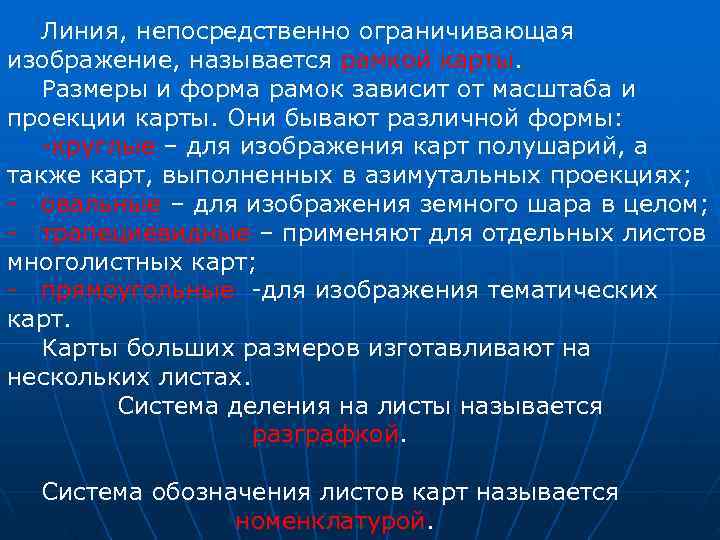

Линия, непосредственно ограничивающая изображение, называется рамкой карты. Размеры и форма рамок зависит от масштаба и проекции карты. Они бывают различной формы: -круглые – для изображения карт полушарий, а также карт, выполненных в азимутальных проекциях; - овальные – для изображения земного шара в целом; - трапециевидные – применяют для отдельных листов многолистных карт; - прямоугольные -для изображения тематических карт. Карты больших размеров изготавливают на нескольких листах. Система деления на листы называется разграфкой. Система обозначения листов карт называется номенклатурой.

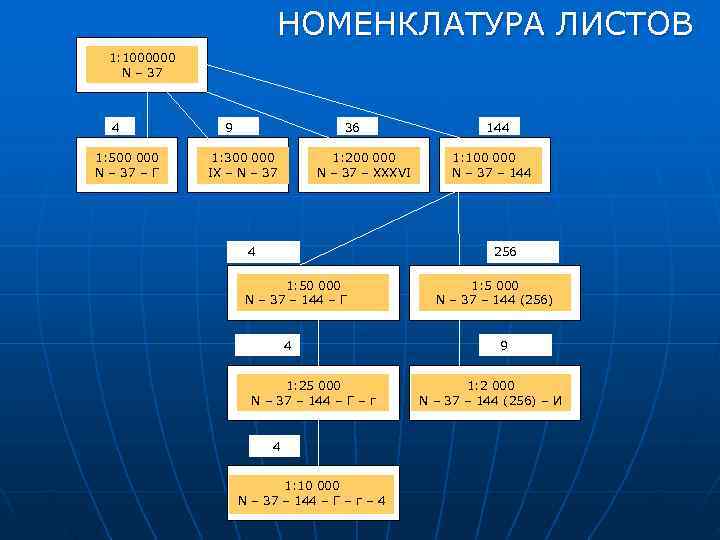

НОМЕНКЛАТУРА ЛИСТОВ 1: 1000000 N – 37 4 9 36 144 1: 500 000 1: 300 000 1: 200 000 1: 100 000 N – 37 – Г IX – N – 37 – XXXVI N – 37 – 144 256 1: 50 000 1: 5 000 N – 37 – 144 – Г N – 37 – 144 (256) 4 9 1: 25 000 1: 2 000 N – 37 – 144 – Г – г N – 37 – 144 (256) – И 4 1: 10 000 N – 37 – 144 – Г – г – 4

КАРТОГРАФИЯ Лекция № 4 Кафедра картографии

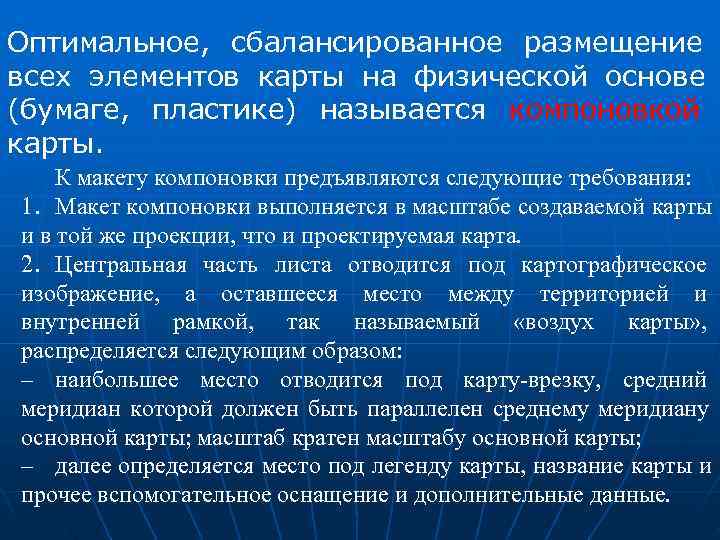

Оптимальное, сбалансированное размещение всех элементов карты на физической основе (бумаге, пластике) называется компоновкой карты. К макету компоновки предъявляются следующие требования: 1. Макет компоновки выполняется в масштабе создаваемой карты и в той же проекции, что и проектируемая карта. 2. Центральная часть листа отводится под картографическое изображение, а оставшееся место между территорией и внутренней рамкой, так называемый «воздух карты» , распределяется следующим образом: – наибольшее место отводится под карту-врезку, средний меридиан которой должен быть параллелен среднему меридиану основной карты; масштаб кратен масштабу основной карты; – далее определяется место под легенду карты, название карты и прочее вспомогательное оснащение и дополнительные данные.

1: 50000 Выполнил: Проверил:

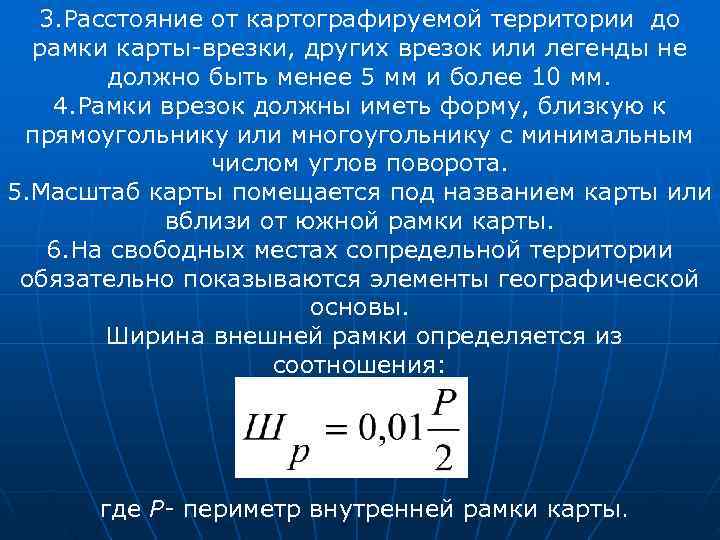

3. Расстояние от картографируемой территории до рамки карты-врезки, других врезок или легенды не должно быть менее 5 мм и более 10 мм. 4. Рамки врезок должны иметь форму, близкую к прямоугольнику или многоугольнику с минимальным числом углов поворота. 5. Масштаб карты помещается под названием карты или вблизи от южной рамки карты. 6. На свободных местах сопредельной территории обязательно показываются элементы географической основы. Ширина внешней рамки определяется из соотношения: где Р- периметр внутренней рамки карты.

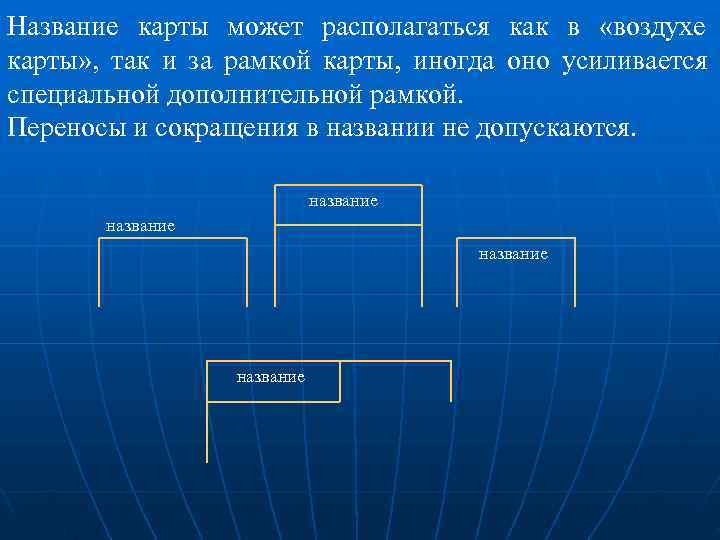

Название карты может располагаться как в «воздухе карты» , так и за рамкой карты, иногда оно усиливается специальной дополнительной рамкой. Переносы и сокращения в названии не допускаются. название название

7. При сложной конфигурации территории допускается разрывать внешнюю рамку, а также применять так называемую плавающую компоновку, т. е. размещать элементы карты без полей и разграничительных рамок. 8. Вспомогательное и дополнительное оснащение, ограниченное дополнительными рамками, должно иметь не менее 2 -х примыканий к внутренней рамке, другим врезкам или соединяться между собой. 9. Картографируемая территория показывается внешним контуром (соответствующим условным знаком границ) с основными ориентирами, которыми могут являться: n крупная река, крупный водоем n железная дорога n шоссейная дорога n 2 -3 крупных населенных пункта 10. Разреженно показываются основные ориентиры и на карте-врезке.

Легендой карты называется совокупность системы условных обозначений с пояснительными текстами. Легенда карты – ее логическая основа, она является обязательным элементом любой карты, независимо от назначения, масштаба и содержания.

Легенды должны: n Полно раскрывать содержание карт. n Иметь лаконичные и понятные для пользователя сокращения и термины. n Отличаться логичностью построения. n Иметь безусловную композиционную принадлежность к картографируемому изображению.

Картографические источники 1. Каталоги координат опорных пунктов. 2. Данные непосредственных наблюдений и измерений (результаты дешифрирования аэро-космических снимков, данные измерений, проводимые в результате полевых обследований – геофизического, геоботанического, почвенного и других). 3. Экономико-статистические данные. 4. Текстовые материалы(литературные источники, отчеты экспедиций, научные труды, нормативные документы и инструкции). 5. Собственно-картографические (планы, карты, атласы).

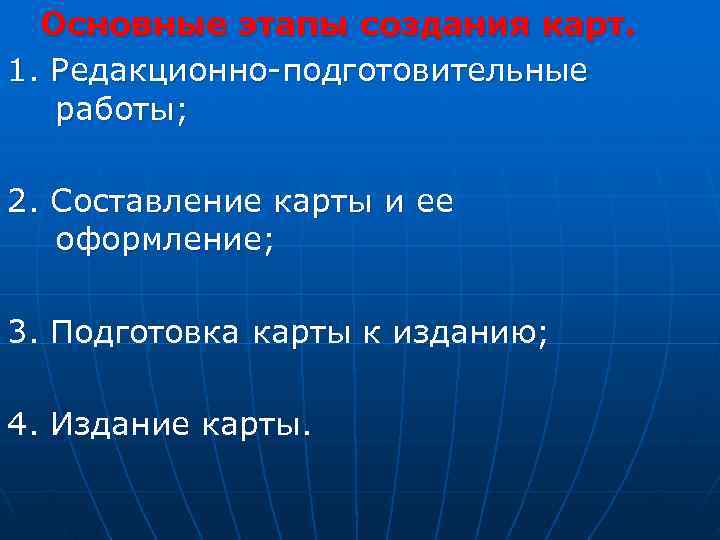

Основные этапы создания карт. 1. Редакционно-подготовительные работы; 2. Составление карты и ее оформление; 3. Подготовка карты к изданию; 4. Издание карты.

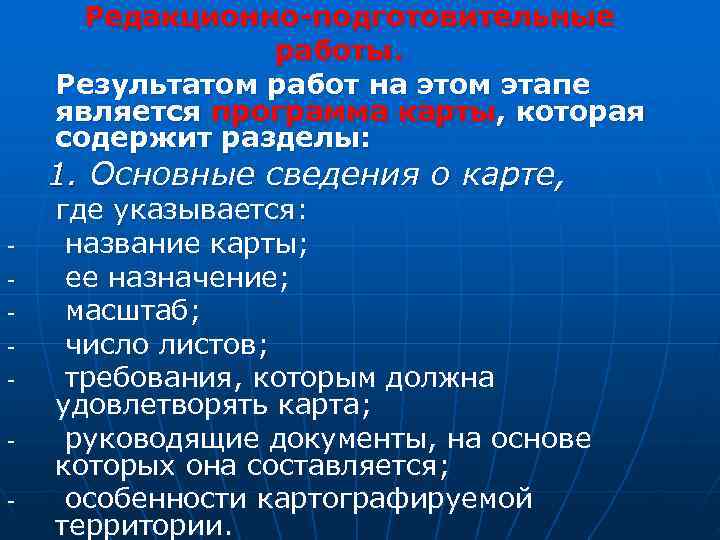

Редакционно-подготовительные работы. Результатом работ на этом этапе является программа карты, которая содержит разделы: 1. Основные сведения о карте, где указывается: - название карты; - ее назначение; - масштаб; - число листов; - требования, которым должна удовлетворять карта; - руководящие документы, на основе которых она составляется; - особенности картографируемой территории.

2. Анализ и оценка картографических источников, где приводятся данные обо всех используемых в процессе создания карты источниках, дается их характеристика по полноте и содержанию, для планово- картографических материалов указываются выходные данные, дается характеристика математической основы, содержания и способов изображения, указывается цель использования источника.

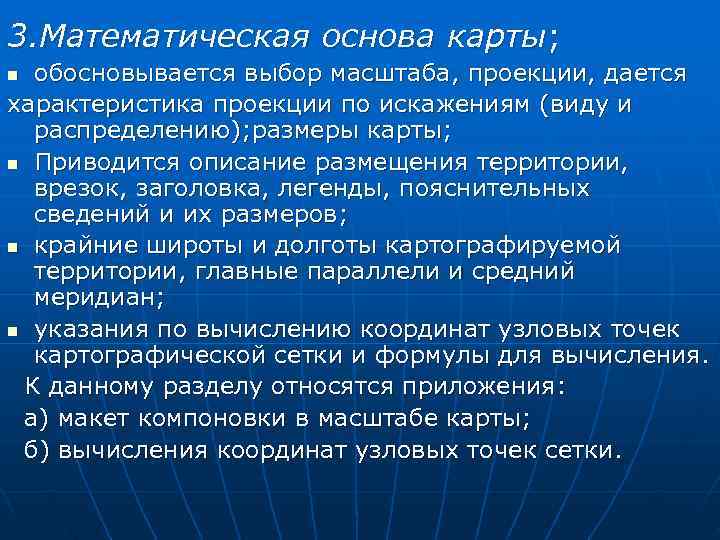

3. Математическая основа карты; n обосновывается выбор масштаба, проекции, дается характеристика проекции по искажениям (виду и распределению); размеры карты; n Приводится описание размещения территории, врезок, заголовка, легенды, пояснительных сведений и их размеров; n крайние широты и долготы картографируемой территории, главные параллели и средний меридиан; n указания по вычислению координат узловых точек картографической сетки и формулы для вычисления. К данному разделу относятся приложения: а) макет компоновки в масштабе карты; б) вычисления координат узловых точек сетки.

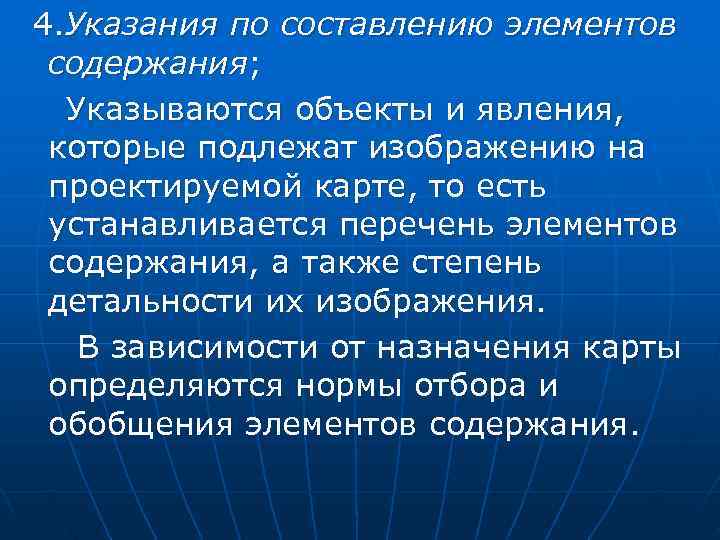

4. Указания по составлению элементов содержания; Указываются объекты и явления, которые подлежат изображению на проектируемой карте, то есть устанавливается перечень элементов содержания, а также степень детальности их изображения. В зависимости от назначения карты определяются нормы отбора и обобщения элементов содержания.

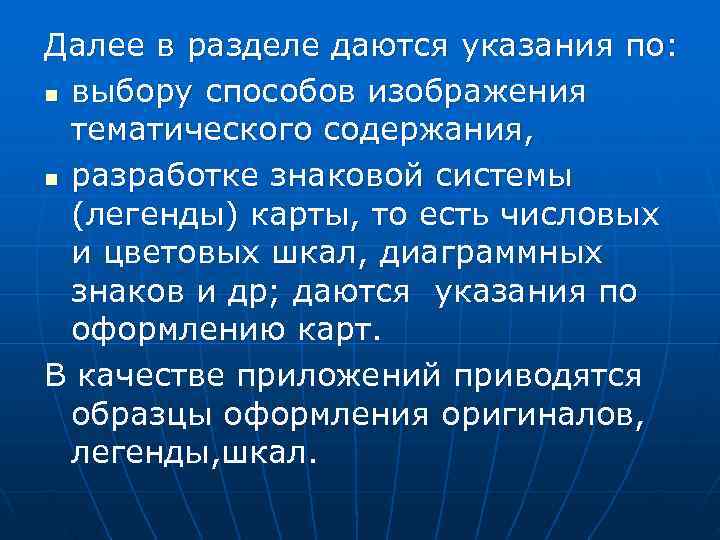

Далее в разделе даются указания по: n выбору способов изображения тематического содержания, n разработке знаковой системы (легенды) карты, то есть числовых и цветовых шкал, диаграммных знаков и др; даются указания по оформлению карт. В качестве приложений приводятся образцы оформления оригиналов, легенды, шкал.

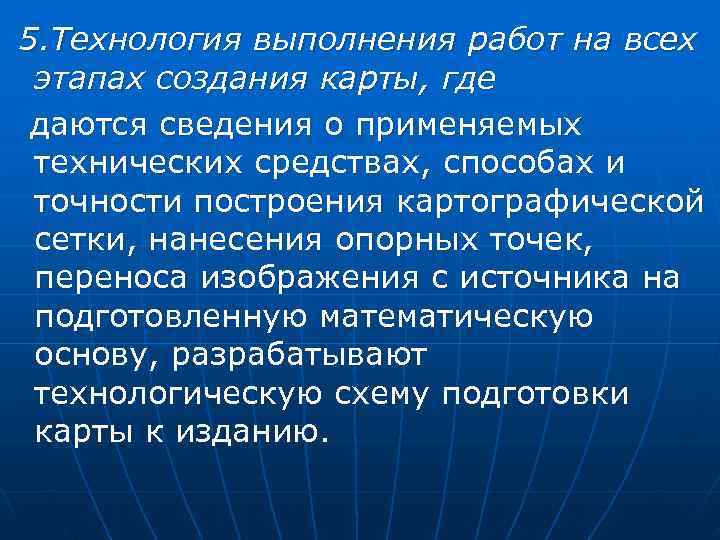

5. Технология выполнения работ на всех этапах создания карты, где даются сведения о применяемых технических средствах, способах и точности построения картографической сетки, нанесения опорных точек, переноса изображения с источника на подготовленную математическую основу, разрабатывают технологическую схему подготовки карты к изданию.

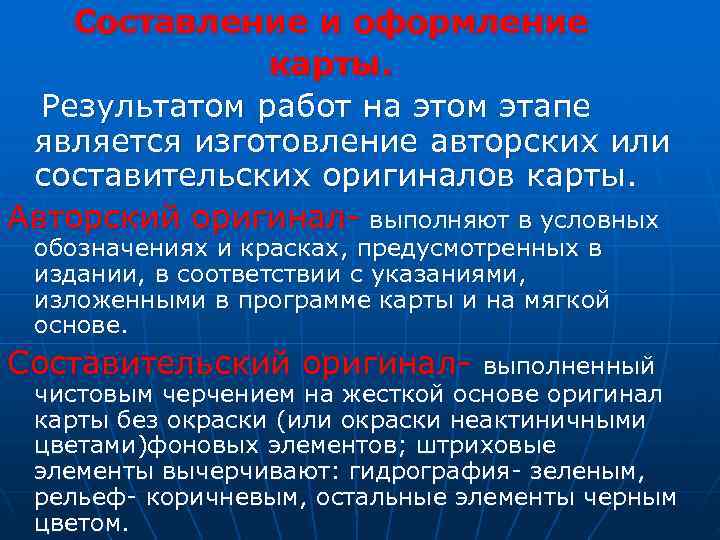

Составление и оформление карты. Результатом работ на этом этапе является изготовление авторских или составительских оригиналов карты. Авторский оригинал- выполняют в условных обозначениях и красках, предусмотренных в издании, в соответствии с указаниями, изложенными в программе карты и на мягкой основе. Составительский оригинал- выполненный чистовым черчением на жесткой основе оригинал карты без окраски (или окраски неактиничными цветами)фоновых элементов; штриховые элементы вычерчивают: гидрография- зеленым, рельеф- коричневым, остальные элементы черным цветом.

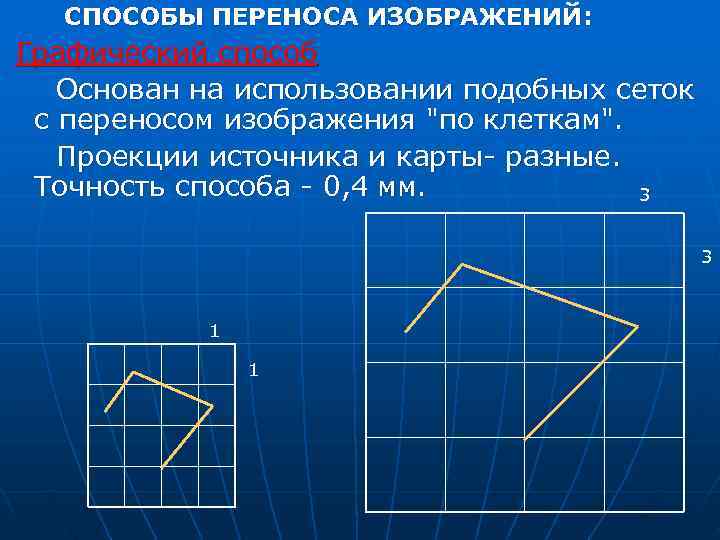

СПОСОБЫ ПЕРЕНОСА ИЗОБРАЖЕНИЙ: Графический способ Основан на использовании подобных сеток с переносом изображения "по клеткам". Проекции источника и карты- разные. Точность способа - 0, 4 мм. 3 1

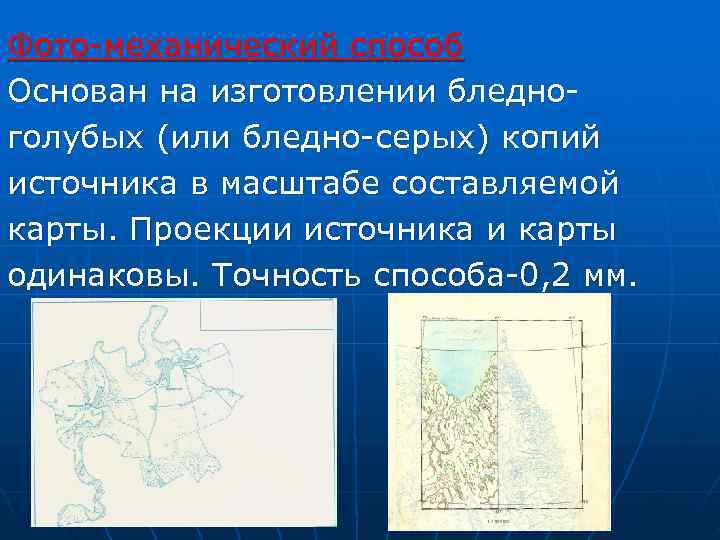

Фото-механический способ Основан на изготовлении бледно- голубых (или бледно-серых) копий источника в масштабе составляемой карты. Проекции источника и карты одинаковы. Точность способа-0, 2 мм.

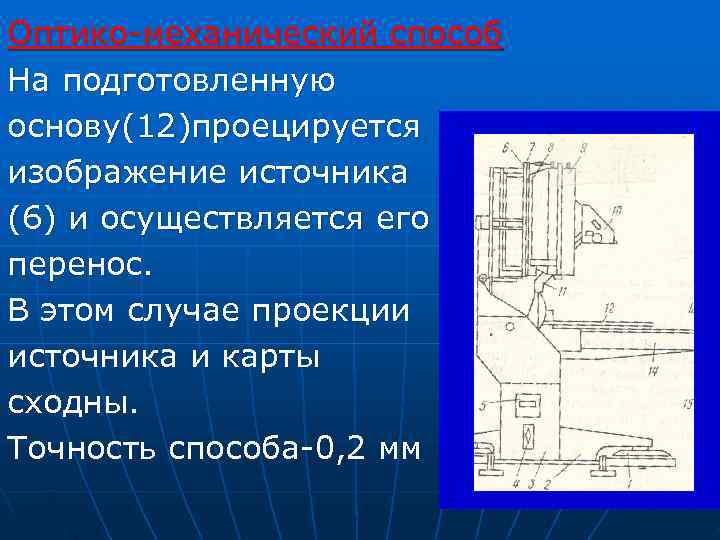

Оптико-механический способ На подготовленную основу(12)проецируется изображение источника (6) и осуществляется его перенос. В этом случае проекции источника и карты сходны. Точность способа-0, 2 мм

Сканирование Процесс основан на преобразовании координат каждой точки изображения в заданную проекцию. Проекции- самые разнообразные. Планшетный сканер для картографических материалов

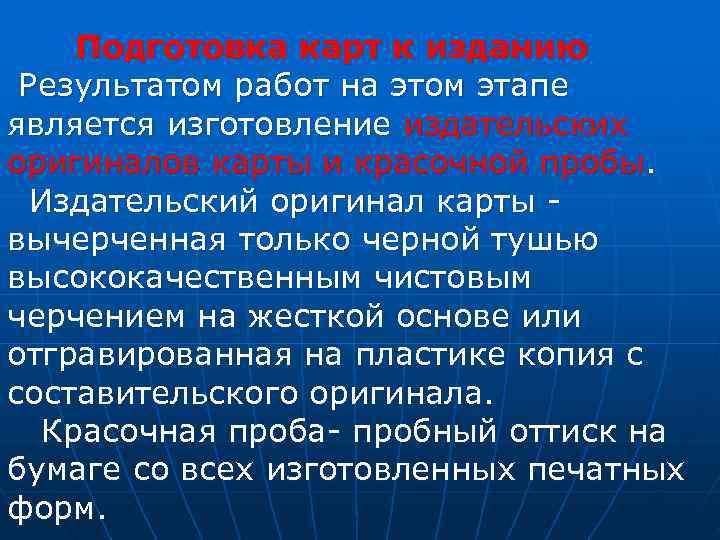

Подготовка карт к изданию Результатом работ на этом этапе является изготовление издательских оригиналов карты и красочной пробы. Издательский оригинал карты - вычерченная только черной тушью высококачественным чистовым черчением на жесткой основе или отгравированная на пластике копия с составительского оригинала. Красочная проба- пробный оттиск на бумаге со всех изготовленных печатных форм.

Под изданием карт понимают комплекс разнообразных и сложных процессов по изготовлению тиражных печатных форм и печать тиража. Этот этап в данном курсе рассматриваться не будет.

КАРТОГРАФИЯ Лекция № 5 Кафедра картографии

Генерализация – отбор и Генерализация обобщение изображаемых на карте объектов соответственно назначению, тематике и масштабу карты, а также особенностям картографируемой территории. Из определения вытекают основные факторы генерализации: -назначение карты и ее тематика; -масштаб; -географические особенности объекта картографирования; -источники и способ изображения.

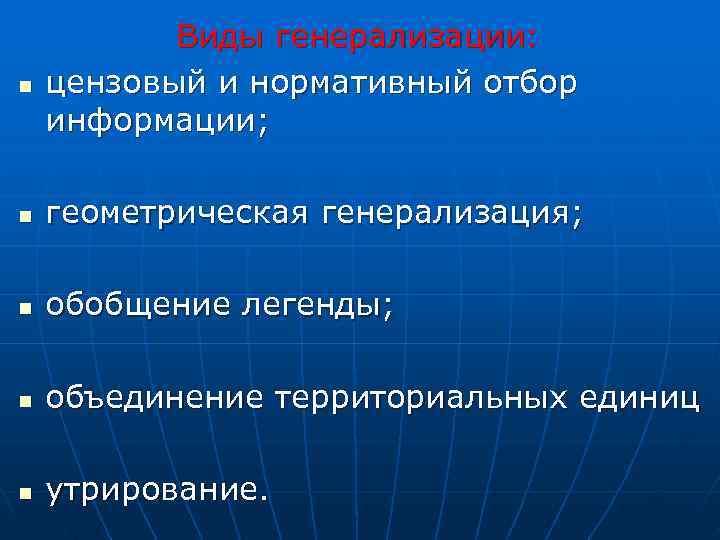

Виды генерализации: n цензовый и нормативный отбор информации; n геометрическая генерализация; n обобщение легенды; n объединение территориальных единиц n утрирование.

Цензовый отбор. Установление ценза -нижнего предела значимости объекта. Например, Нормативный отбор. Установление отбор. «нормы представительства» , т. е. предельной плотности или густоты объектов на единицу площади. Например, изобразить не менее 10 контуров пашни на 1 см 2 карты.

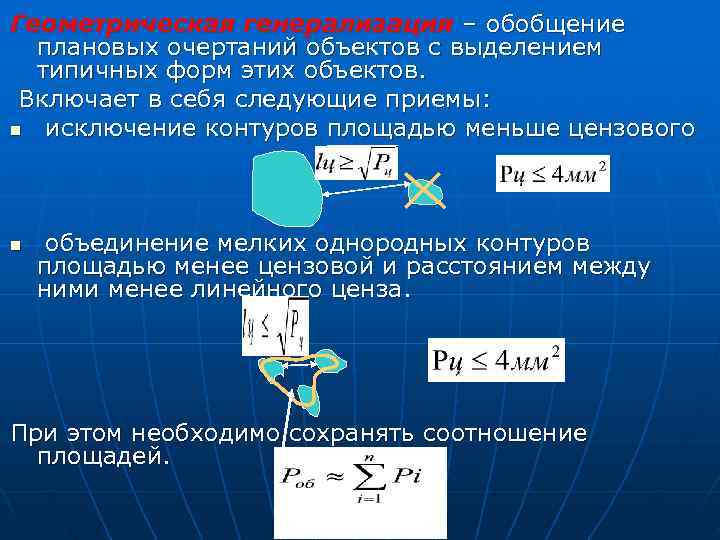

Геометрическая генерализация – обобщение плановых очертаний объектов с выделением типичных форм этих объектов. Включает в себя следующие приемы: n исключение контуров площадью меньше цензового n объединение мелких однородных контуров площадью менее цензовой и расстоянием между ними менее линейного ценза. При этом необходимо сохранять соотношение площадей.

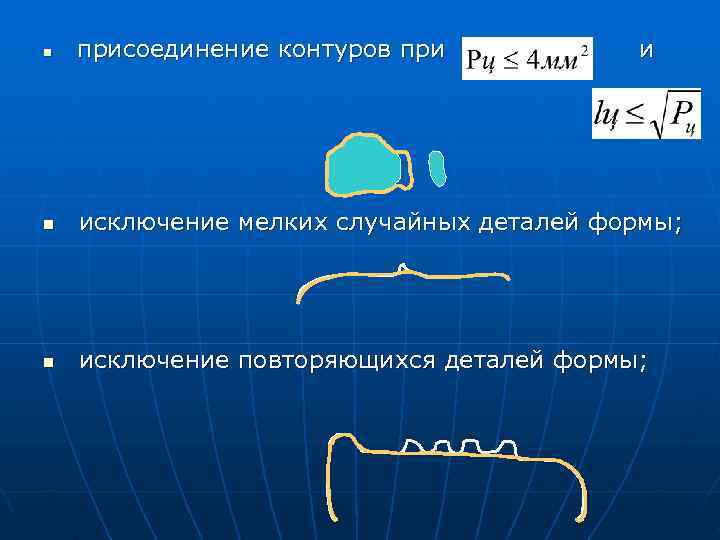

n присоединение контуров при и n исключение мелких случайных деталей формы; n исключение повторяющихся деталей формы;

Обобщение легенды подразумевает обобщение качественных и количественных характеристик и включает: а) обобщение классификации, когда переходят от видов к родам, от отдельных явлений – к их группам и т. д. , например от видового состава деревьев в лесах: } - ель; - пихта; переходят к породному составу леса – хвойные. - сосна; } Или: - липа; - береза; - лиственные. - осина б) обобщение шкал, когда переходят от шкал непрерывных к ступенчатым или к укрупнению ступеней шкалы: 0 -5; } 5, 1 -10; переходят к шкале: 0 – 10; 10, 1 -15 10, 1 – 20 15, 1 -20

Объединение территориальных единиц По мере изменения масштаба или назначения и темы карты переходят от отдельных объектов к их собирательным обозначениям.

КАРТОГРАФИЯ Лекция № 6 Кафедра картографии

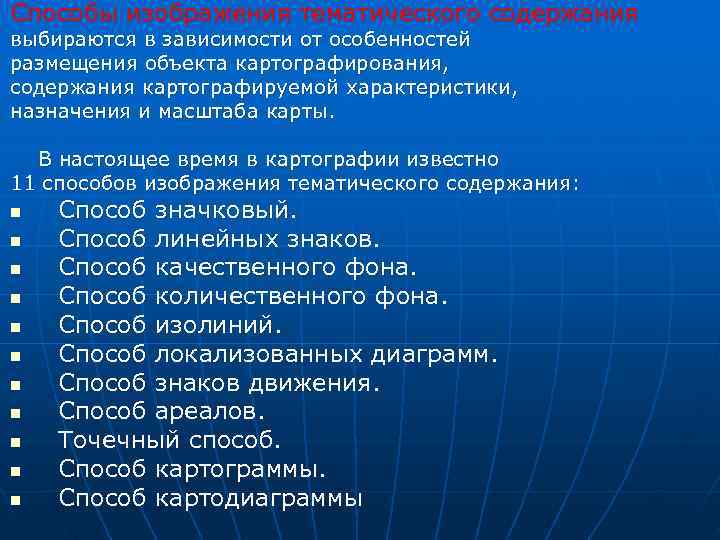

Способы изображения тематического содержания выбираются в зависимости от особенностей размещения объекта картографирования, содержания картографируемой характеристики, назначения и масштаба карты. В настоящее время в картографии известно 11 способов изображения тематического содержания: n Способ значковый. n Способ линейных знаков. n Способ качественного фона. n Способ количественного фона. n Способ изолиний. n Способ локализованных диаграмм. n Способ знаков движения. n Способ ареалов. n Точечный способ. n Способ картограммы. n Способ картодиаграммы

Способ значков применяется для изображения объектов, локализованных в пунктах и не выражающихся в масштабе карты (населенные пункты, промышленные предприятия и т. п. ). Различают три вида значков — геометрические (простые и структурные), буквенные и наглядные, которые показывают местоположение объекта, его качественные и количественные характеристики посредством формы, внутреннего рисунка, цвета и размера. Размеры значков не соответствуют площади, занимаемой на карте объектами, они позволяют только определить его местоположение, свойства, динамику

Способ линейных знаков применяется для изображения на картах различных линейных объектов, практически не имеющих ширины или ширина которых не выражается в масштабе карты. К таким объектам относятся границы, реки, трубопроводы и др. Для передачи качественных и количественных характеристик объектов используют рисунок, цвет, структуру линейных знаков.

Способ качественного фона применяется на картах для подразделения территории на однородные в качественном отношении участки, выделяемые по тем или иным природным, экономическим или политико-административным признакам. Он используется для характеристики явлений, имеющих сплошное распространение по земной поверхности (климат, растительность), занимающих на ней значительные площади (почвенный покров) или имеющих массовое распределение(население). На карте это достигается раской площадей различными цветами или различными видами штриховки. Иногда фоновая окраска может совмещаться со штриховкой. Например, на почвенных картах фоновая окраска указывает на генетическую родственность почв, а штриховка - их механический состав.

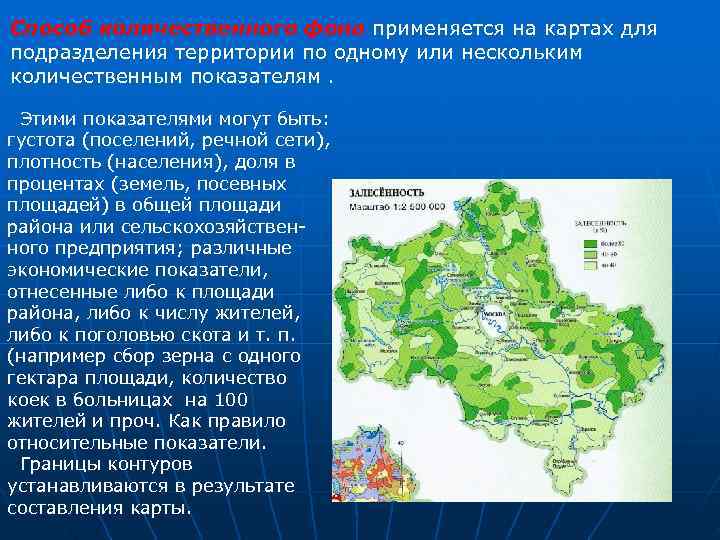

Способ количественного фона применяется на картах для подразделения территории по одному или нескольким количественным показателям. Этими показателями могут быть: густота (поселений, речной сети), плотность (населения), доля в процентах (земель, посевных площадей) в общей площади района или сельскохозяйствен- ного предприятия; различные экономические показатели, отнесенные либо к площади района, либо к числу жителей, либо к поголовью скота и т. п. (например сбор зерна с одного гектара площади, количество коек в больницах на 100 жителей и проч. Как правило относительные показатели. Границы контуров устанавливаются в результате составления карты.

Способ изолиний применяется для изображения на картах явлений, имеющих сплошное, непрерывное и при этом более или менее плавное распределение на значительной территории. Изолинии —это линии равных значений какого-либо количественного показателя. - линии, соединяющие точки с одинаковой высотой над уровнем моря - изогипсы ( или горизонтали); - линии, соединяющие точки с одинаковыми значениями температуры - изотермы; - линии, соединяющие точки на карте с одинаковыми значениями искажений – изоколы и т. д. Способ может применяться с послойной окраской.

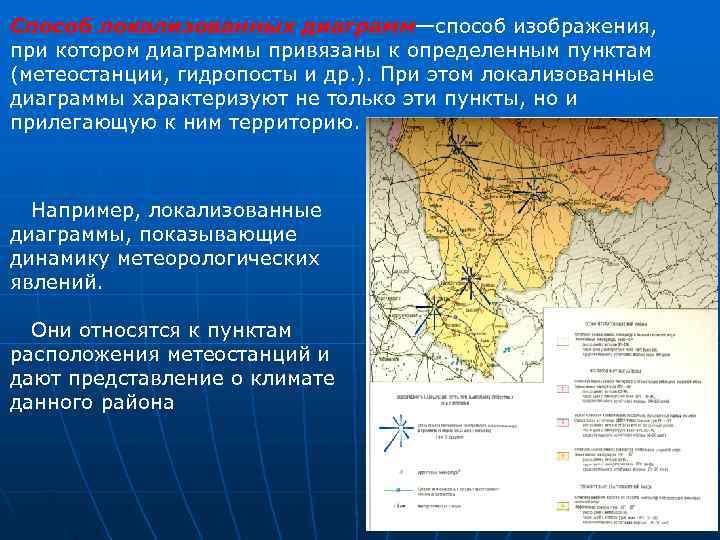

Способ локализованных диаграмм—способ изображения, при котором диаграммы привязаны к определенным пунктам (метеостанции, гидропосты и др. ). При этом локализованные диаграммы характеризуют не только эти пункты, но и прилегающую к ним территорию. Например, локализованные диаграммы, показывающие динамику метеорологических явлений. Они относятся к пунктам расположения метеостанций и дают представление о климате данного района

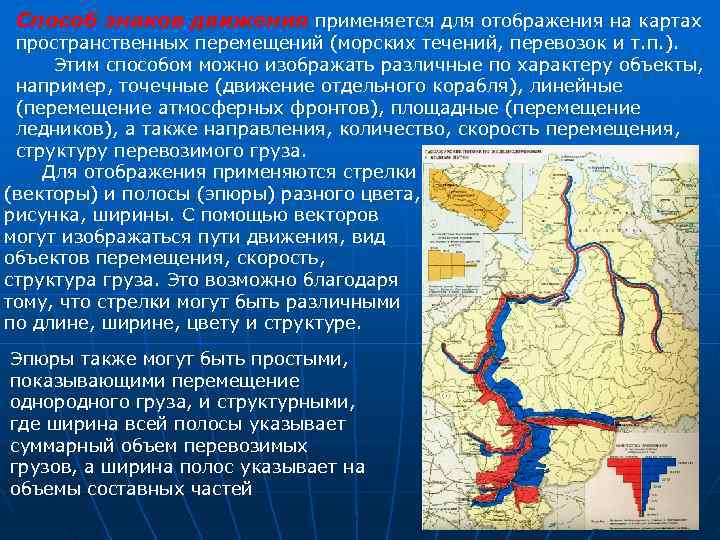

Способ знаков движения применяется для отображения на картах пространственных перемещений (морских течений, перевозок и т. п. ). Этим способом можно изображать различные по характеру объекты, например, точечные (движение отдельного корабля), линейные (перемещение атмосферных фронтов), площадные (перемещение ледников), а также направления, количество, скорость перемещения, структуру перевозимого груза. Для отображения применяются стрелки (векторы) и полосы (эпюры) разного цвета, рисунка, ширины. С помощью векторов могут изображаться пути движения, вид объектов перемещения, скорость, структура груза. Это возможно благодаря тому, что стрелки могут быть различными по длине, ширине, цвету и структуре. Эпюры также могут быть простыми, показывающими перемещение однородного груза, и структурными, где ширина всей полосы указывает суммарный объем перевозимых грузов, а ширина полос указывает на объемы составных частей

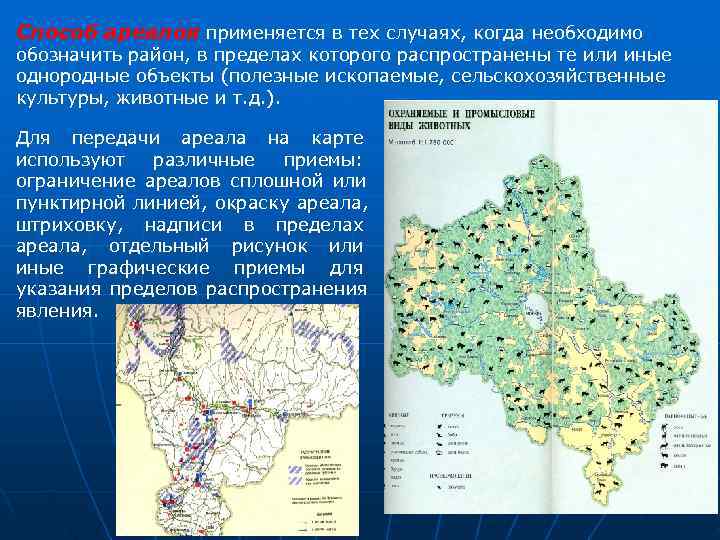

Способ ареалов применяется в тех случаях, когда необходимо обозначить район, в пределах которого распространены те или иные однородные объекты (полезные ископаемые, сельскохозяйственные культуры, животные и т. д. ). Для передачи ареала на карте используют различные приемы: ограничение ареалов сплошной или пунктирной линией, окраску ареала, штриховку, надписи в пределах ареала, отдельный рисунок или иные графические приемы для указания пределов распространения явления.
