Картография Краткая информация

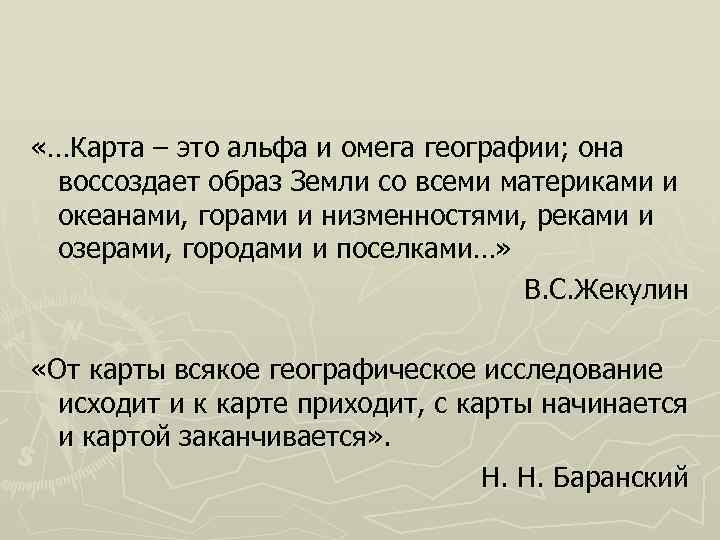

«…Карта – это альфа и омега географии; она воссоздает образ Земли со всеми материками и океанами, горами и низменностями, реками и озерами, городами и поселками…» В. С. Жекулин «От карты всякое географическое исследование исходит и к карте приходит, с карты начинается и картой заканчивается» . Н. Н. Баранский

Определения Карта – математически определенная образно знаковая модель действительности. ► Карта [ГОСТ] – это построенное в картографической проекции, уменьшенное, обобщенное изображение поверхности Земли, другого небесного тела или внеземного пространства, показывающее расположенные на ней объекты или явления в определенной системе условных знаков. ► Топографическая карта – уменьшенное и обобщенное изображение земной поверхности, созданное по единой математической основе и по единому оформлению, передающее размещение и свойства основных природных и социально экономических объектов местности. ►

Определения ► План это чертеж небольшого участка местности в крупном масштабе и в условных знаках, построенный без учета кривизны земной поверхности. ► Не более чем 20 на 20 км.

Науки о картах ► Наука о создании карт – картография. ► Наука о создании топографических карт – топография.

Классификация карт ► По территориальному охвату: § мировые, § полушарий, § материков, § государств и др. ► По назначению: § справочные, § учебные, § туристские, § военные.

Классификация карт ► По содержанию: § Общегеографические, на которых изображают основные элементы местности, но ни один из элементов земной поверхности не выделен особо: ► рельеф, ► водоемы, ► населенные пункты, транспортная сеть, ► государственные и административные границы и др. § Тематические, которые передают с большей подробностью один или несколько определенных элементов в зависимости от темы карты: ► физико географические (геологические, климатические, почвенные и др. ) ► социально экономические (политические, политико административные, карты населения, экономические и др. ).

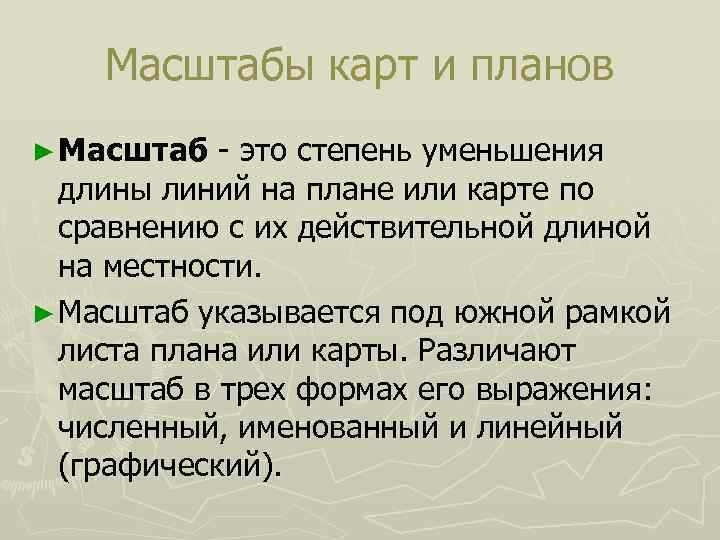

Масштабы карт и планов ► Масштаб это степень уменьшения длины линий на плане или карте по сравнению с их действительной длиной на местности. ► Масштаб указывается под южной рамкой листа плана или карты. Различают масштаб в трех формах его выражения: численный, именованный и линейный (графический).

Масштабы карт и планов ► Численный масштаб (М) записывается в виде дроби, в числителе которой единица, а в знаменателе число m, показывающее степень уменьшения: М = 1: m. ► Например, на карте масштаба 1: 100000, длины уменьшены по сравнению с действительностью в 100 000 раз. ► Чем больше знаменатель масштаба, тем в большее число раз уменьшены длины, тем мельче изображения объектов на карте, т. е. тем мельче масштаб карты.

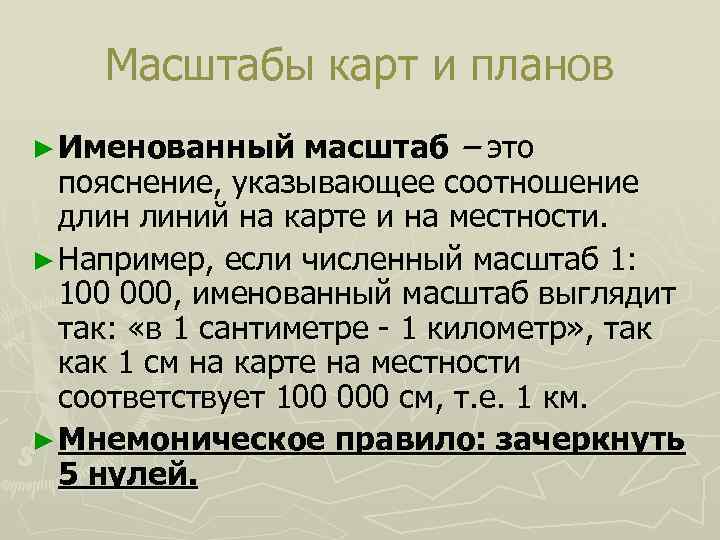

Масштабы карт и планов масштаб – это пояснение, указывающее соотношение длин линий на карте и на местности. ► Например, если численный масштаб 1: 100 000, именованный масштаб выглядит так: «в 1 сантиметре 1 километр» , так как 1 см на карте на местности соответствует 100 000 см, т. е. 1 км. ► Мнемоническое правило: зачеркнуть 5 нулей. ► Именованный

Масштабы карт и планов ► Линейный масштаб представляет собой прямую линию, разделенную на равные отрезки, соответствующие «круглым» десятичным числам расстояний местности. ► Линейный масштаб служит для измерения по картам длин линий в натуре.

Масштабы карт и планов Отрезки а называют основанием масштаба. Расстояние на местности, соответствующее основанию, называют величиной линейного масштаба. ► Для повышения точности определения расстояний крайнее слева основание делят на более мелкие части, называемые наименьшими делениями линейного масштаба. Расстояние на местности, соответствующее одному такому делению, называется точностью линейного масштаба. ► При численном масштабе карты 1: 100 000 и основании линейного масштаба в 1 см величина масштаба будет 1 км, а точность масштаба (при наименьшем делении в 1 мм) 100 м. ►

Масштабы карт и планов ► По масштабу карты бывают: § крупномасштабные – 1: 200 000 и крупнее (обзорные), § среднемасштабные – от 1: 200 000 и до 1: 1 000 включительно (обзорно-топографические), § мелкомасштабные – мельче 1: 1 000 (топографические). ► Планы составляют в крупных масштабах, а карты — в мелких. ► В картах учитывается «шарообразность» земли, а в планах – нет. Из за этого планы не должны составляться для территорий площадью свыше 20× 20 км = 400 км².

Масштаб площадей ► Указанный на карте (или плане) масштаб показывает степень уменьшения линий, а не площадей. ► Масштаб площадей равен квадрату численного масштаба длин. § Для карты масштаба 1: 10 000 (в 1 см 100 м) масштаб площадей будет равен (1 : 10 000)2 = 1: 100 000 (в 1 см 2 10 000 м 2 или 0, 01 км 2). § То есть, если длины линий уменьшены в 10 000 раз, то площадь изображенной на карте территории уменьшена в 100 000 раз.

Измерение расстояний по планам и картам ► Для определения расстояния по прямой линии между двумя точками в раствор циркуля измерителя берут с карты или плана заданный отрезок § переносят его на линейный масштаб карты и получают длину соответствующей линии на местности, выраженную в метрах или километрах; § переносят его на линейку, полученный результат умножают на знаменатель масштаба.

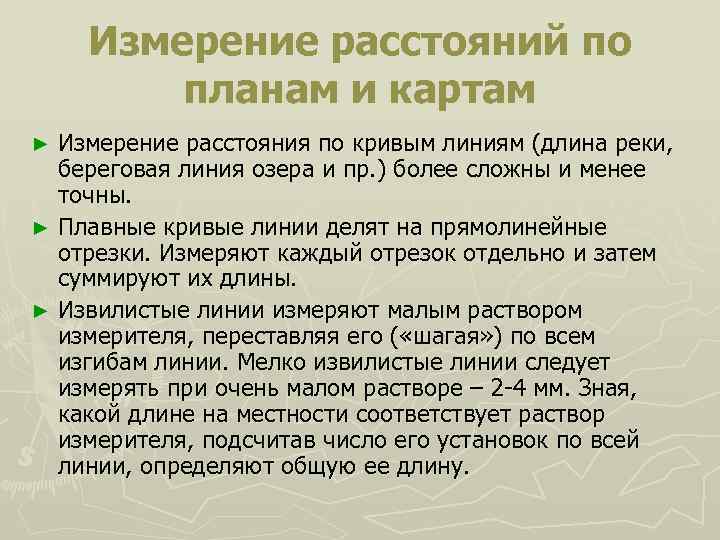

Измерение расстояний по планам и картам Измерение расстояния по кривым линиям (длина реки, береговая линия озера и пр. ) более сложны и менее точны. ► Плавные кривые линии делят на прямолинейные отрезки. Измеряют каждый отрезок отдельно и затем суммируют их длины. ► Извилистые линии измеряют малым раствором измерителя, переставляя его ( «шагая» ) по всем изгибам линии. Мелко извилистые линии следует измерять при очень малом растворе – 2 4 мм. Зная, какой длине на местности соответствует раствор измерителя, подсчитав число его установок по всей линии, определяют общую ее длину. ►

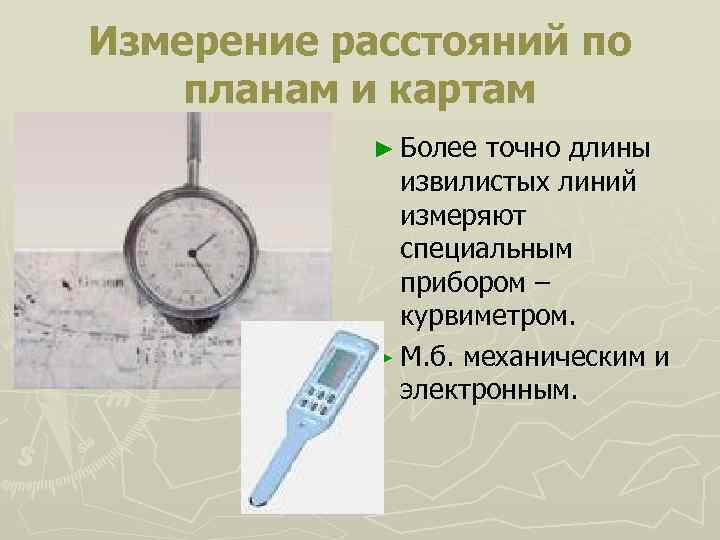

Измерение расстояний по планам и картам ► Более точно длины извилистых линий измеряют специальным прибором – курвиметром. ► М. б. механическим и электронным.

Измерение расстояний по планам и картам Для определения площадей по карте используется планиметр. ► Полярный планиметр: ► § § § § О – полюс; OB – полярный рычаг; А – обводной штифт; AB – обводной рычаг; Т – тележка; Р – интегрирующий ролик; А – счётный механизм.

Палетка

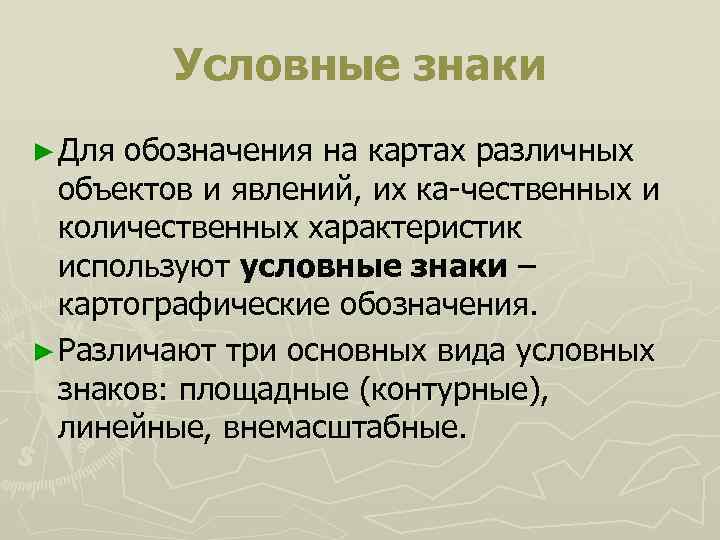

Условные знаки ► Для обозначения на картах различных объектов и явлений, их ка чественных и количественных характеристик используют условные знаки – картографические обозначения. ► Различают три основных вида условных знаков: площадные (контурные), линейные, внемасштабные.

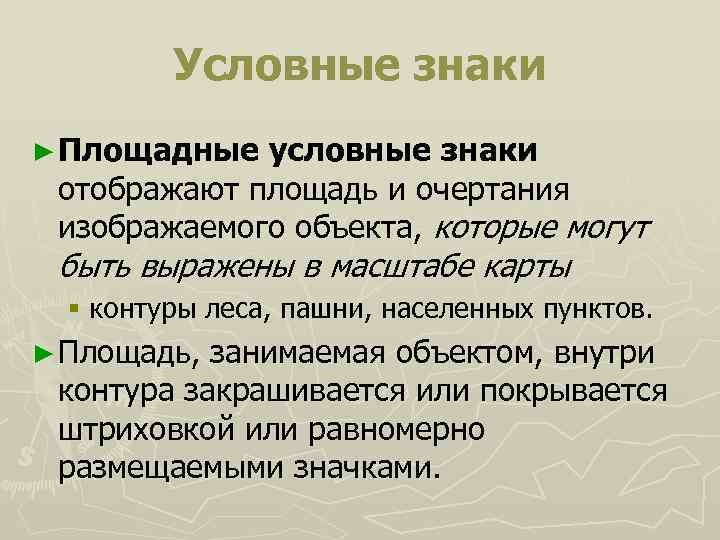

Условные знаки ► Площадные условные знаки отображают площадь и очертания изображаемого объекта, которые могут быть выражены в масштабе карты § контуры леса, пашни, населенных пунктов. ► Площадь, занимаемая объектом, внутри контура закрашивается или покрывается штриховкой или равномерно размещаемыми значками.

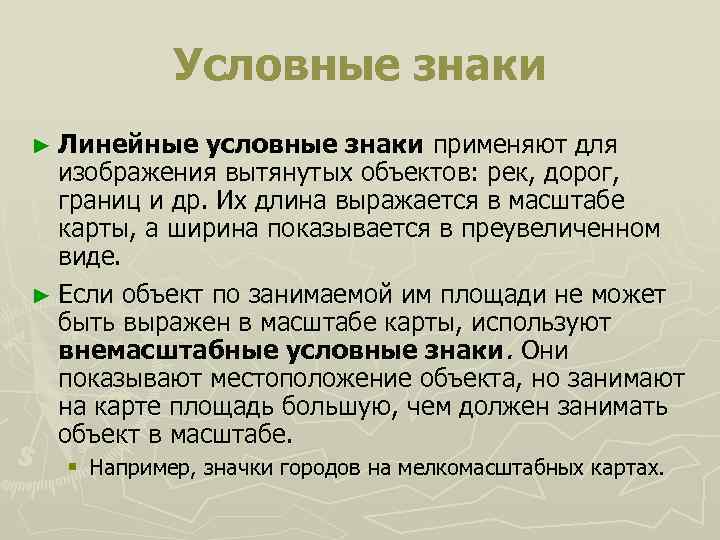

Условные знаки ► Линейные условные знаки применяют для изображения вытянутых объектов: рек, дорог, границ и др. Их длина выражается в масштабе карты, а ширина показывается в преувеличенном виде. ► Если объект по занимаемой им площади не может быть выражен в масштабе карты, используют внемасштабные условные знаки. Они показывают местоположение объекта, но занимают на карте площадь большую, чем должен занимать объект в масштабе. § Например, значки городов на мелкомасштабных картах.

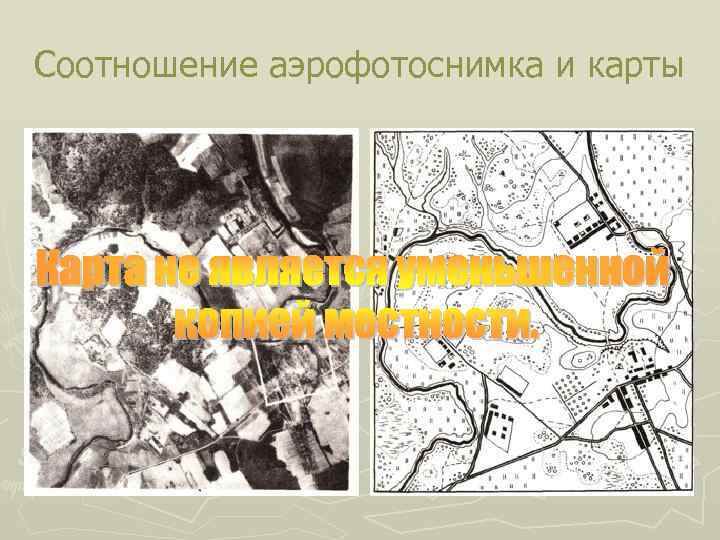

Соотношение аэрофотоснимка и карты

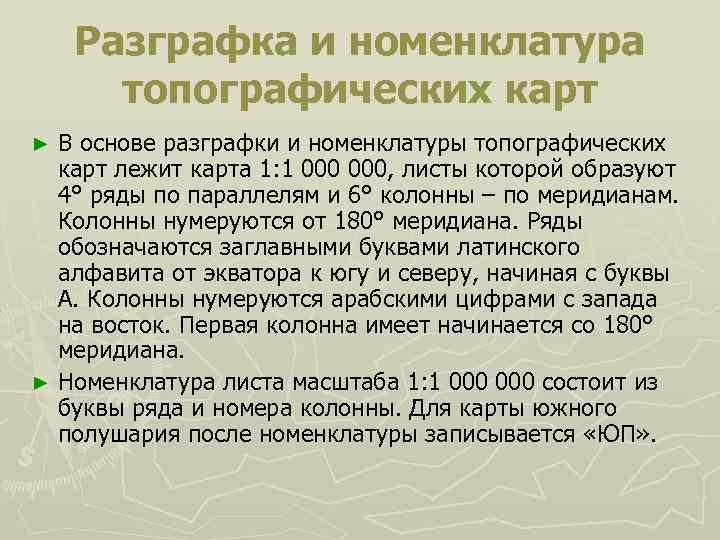

Разграфка и номенклатура топографических карт В основе разграфки и номенклатуры топографических карт лежит карта 1: 1 000, листы которой образуют 4° ряды по параллелям и 6° колонны – по меридианам. Колонны нумеруются от 180° меридиана. Ряды обозначаются заглавными буквами латинского алфавита от экватора к югу и северу, начиная с буквы A. Колонны нумеруются арабскими цифрами с запада на восток. Первая колонна имеет начинается со 180° меридиана. ► Номенклатура листа масштаба 1: 1 000 состоит из буквы ряда и номера колонны. Для карты южного полушария после номенклатуры записывается «ЮП» . ►

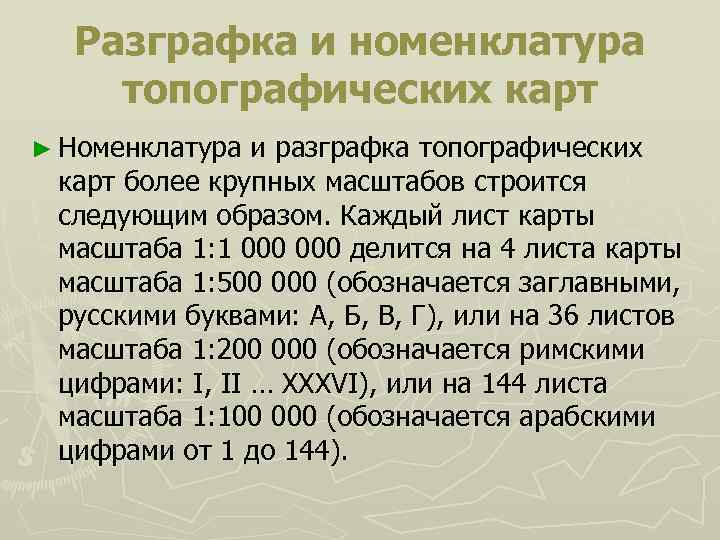

Разграфка и номенклатура топографических карт ► Номенклатура и разграфка топографических карт более крупных масштабов строится следующим образом. Каждый лист карты масштаба 1: 1 000 делится на 4 листа карты масштаба 1: 500 000 (обозначается заглавными, русскими буквами: А, Б, В, Г), или на 36 листов масштаба 1: 200 000 (обозначается римскими цифрами: I, II … XXXVI), или на 144 листа масштаба 1: 100 000 (обозначается арабскими цифрами от 1 до 144).

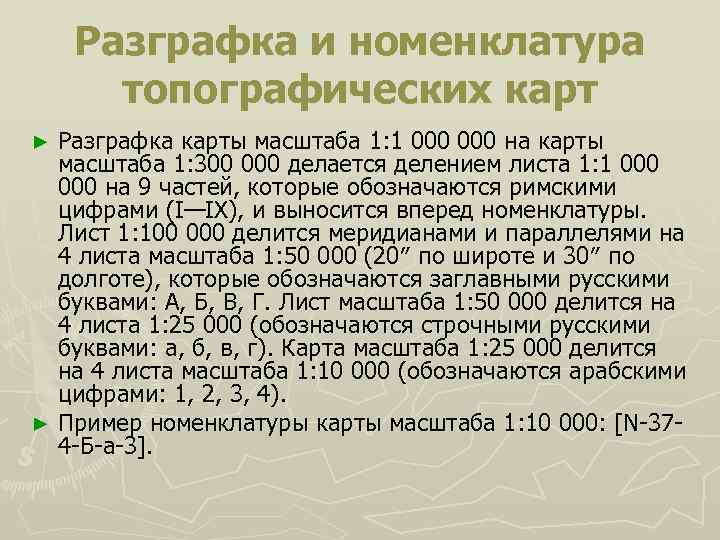

Разграфка и номенклатура топографических карт Разграфка карты масштаба 1: 1 000 на карты масштаба 1: 300 000 делается делением листа 1: 1 000 на 9 частей, которые обозначаются римскими цифрами (I—IX), и выносится вперед номенклатуры. Лист 1: 100 000 делится меридианами и параллелями на 4 листа масштаба 1: 50 000 (20″ по широте и 30″ по долготе), которые обозначаются заглавными русскими буквами: А, Б, В, Г. Лист масштаба 1: 50 000 делится на 4 листа 1: 25 000 (обозначаются строчными русскими буквами: а, б, в, г). Карта масштаба 1: 25 000 делится на 4 листа масштаба 1: 10 000 (обозначаются арабскими цифрами: 1, 2, 3, 4). ► Пример номенклатуры карты масштаба 1: 10 000: [N 37 4 Б а 3]. ►

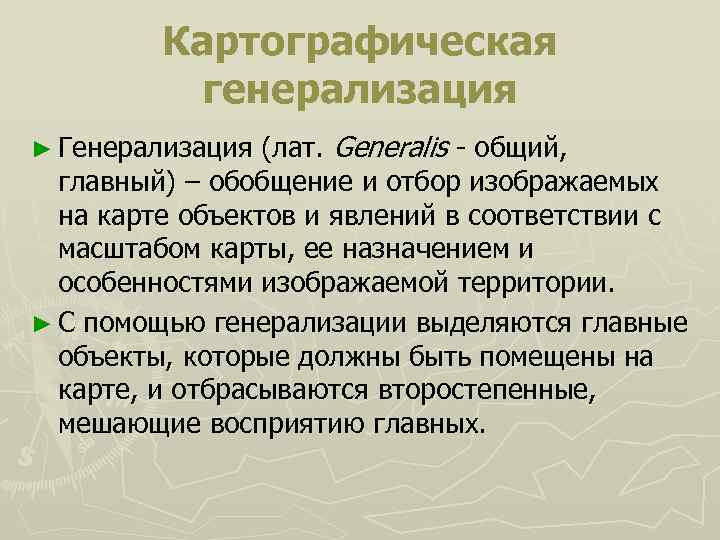

Картографическая генерализация ► Генерализация (лат. Generalis общий, главный) – обобщение и отбор изображаемых на карте объектов и явлений в соответствии с масштабом карты, ее назначением и особенностями изображаемой территории. ► С помощью генерализации выделяются главные объекты, которые должны быть помещены на карте, и отбрасываются второстепенные, мешающие восприятию главных.

Картографическая генерализация ► Генерализация проводится: § при составлении карты по непосредственным наблюдениям, результатам съемки местности; § при создании карт по картам более крупных масштабов. ► Основными методами генерализации являются: § § § отбор изображаемых объектов; упрощение рисовки контуров, укрупнение характеристик объекта и др.

Генерализация карт

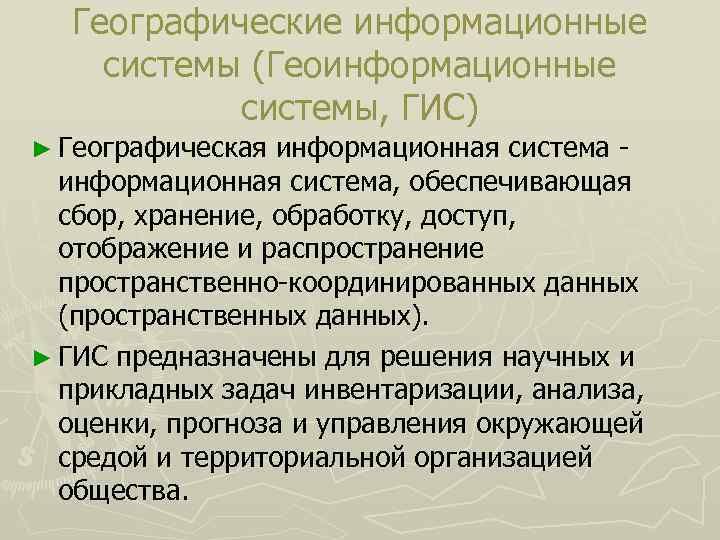

Географические информационные системы (Геоинформационные системы, ГИС) ► Географическая информационная система, обеспечивающая сбор, хранение, обработку, доступ, отображение и распространение пространственно координированных данных (пространственных данных). ► ГИС предназначены для решения научных и прикладных задач инвентаризации, анализа, оценки, прогноза и управления окружающей средой и территориальной организацией общества.

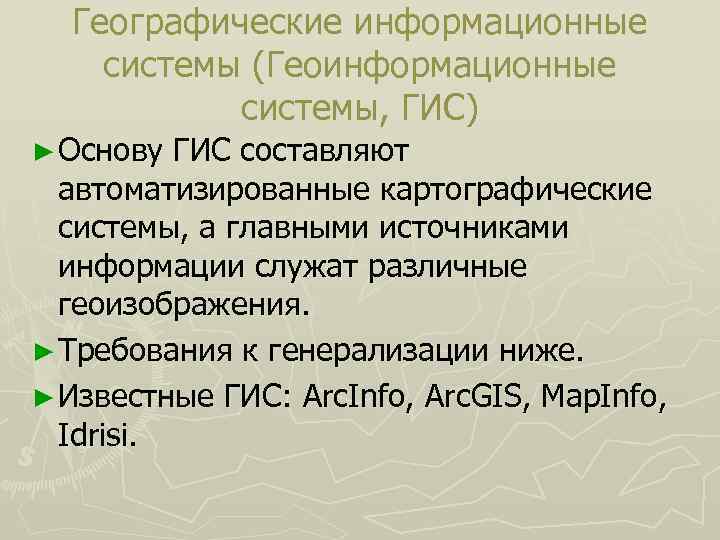

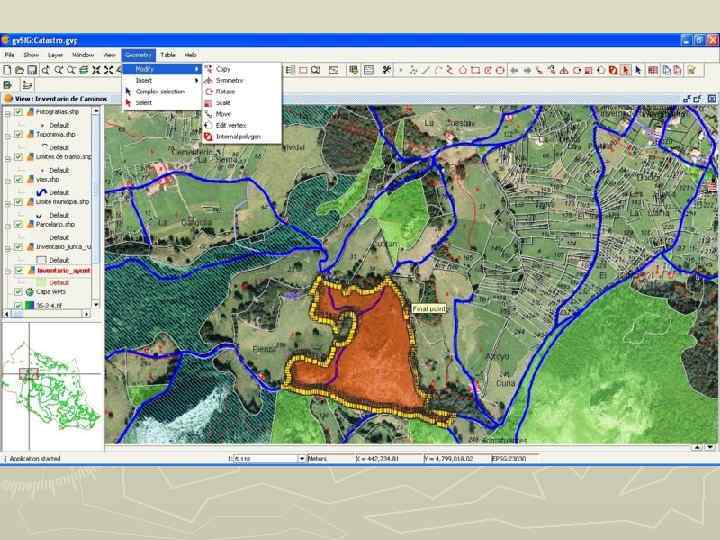

Географические информационные системы (Геоинформационные системы, ГИС) ► Основу ГИС составляют автоматизированные картографические системы, а главными источниками информации служат различные геоизображения. ► Требования к генерализации ниже. ► Известные ГИС: Arc. Info, Arc. GIS, Map. Info, Idrisi.

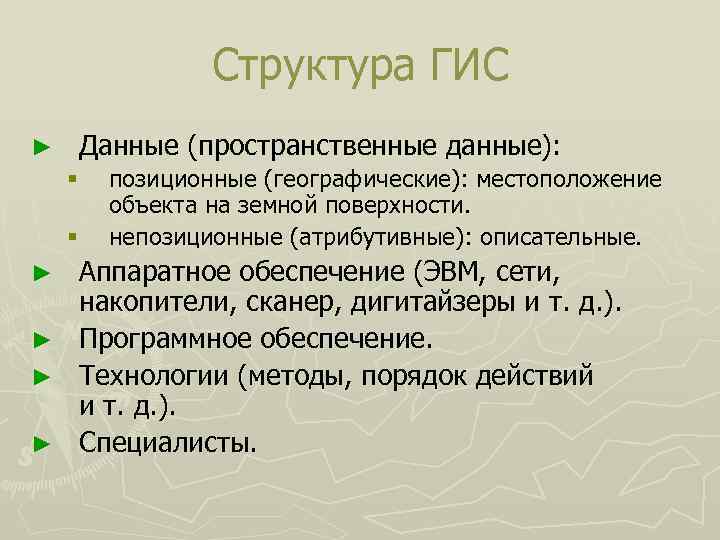

Структура ГИС ► Данные (пространственные данные): § § позиционные (географические): местоположение объекта на земной поверхности. непозиционные (атрибутивные): описательные. Аппаратное обеспечение (ЭВМ, сети, накопители, сканер, дигитайзеры и т. д. ). ► Программное обеспечение. ► Технологии (методы, порядок действий и т. д. ). ► Специалисты. ►

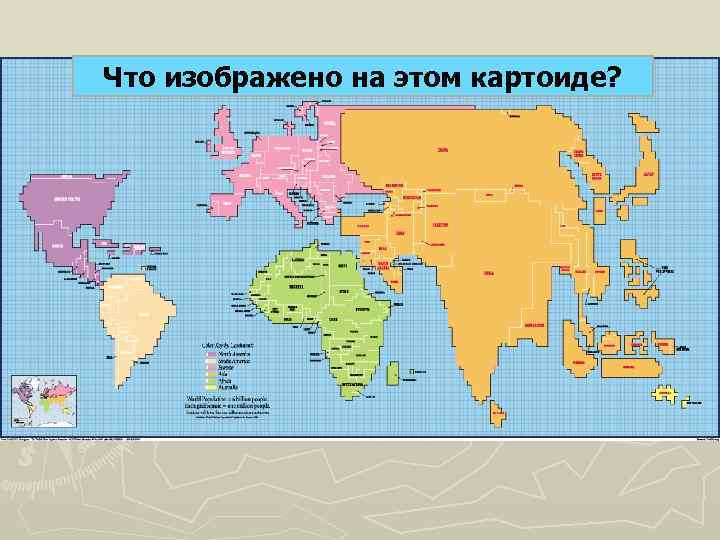

Что изображено на этом картоиде?
