КАРТОГРАФИЧЕСКИЕ ЗНАКИ ВИДЫ И ДИФФЕРЕНЦИАЦИЯ ЗНАКОВ Картографические

КАРТОГРАФИЧЕСКИЕ ЗНАКИ. ВИДЫ И ДИФФЕРЕНЦИАЦИЯ ЗНАКОВ

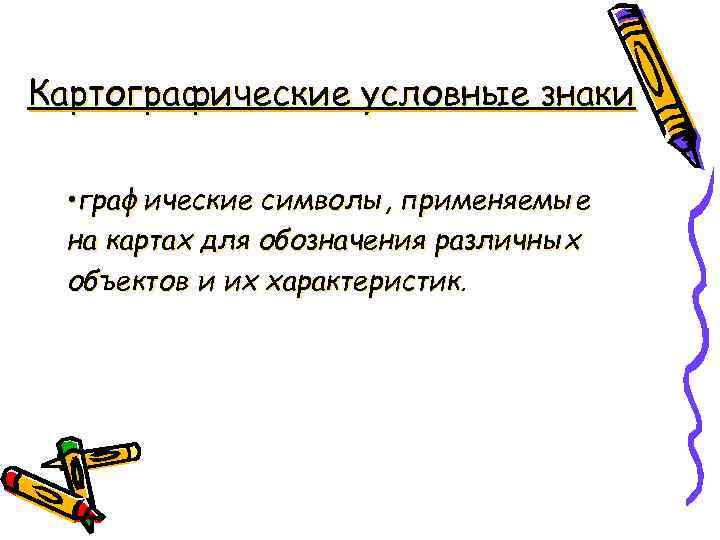

Картографические условные знаки • графические символы, применяемые на картах для обозначения различных объектов и их характеристик.

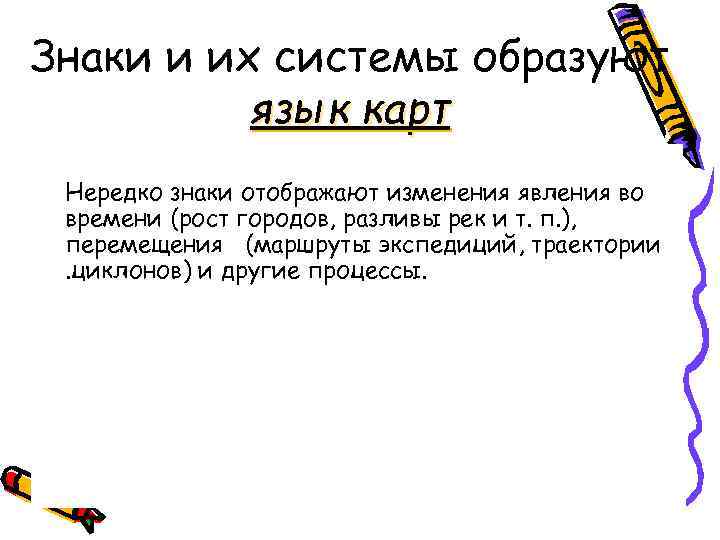

Знаки и их системы образуют язык карт Нередко знаки отображают изменения явления во времени (рост городов, разливы рек и т. п. ), перемещения (маршруты экспедиций, траектории. циклонов) и другие процессы.

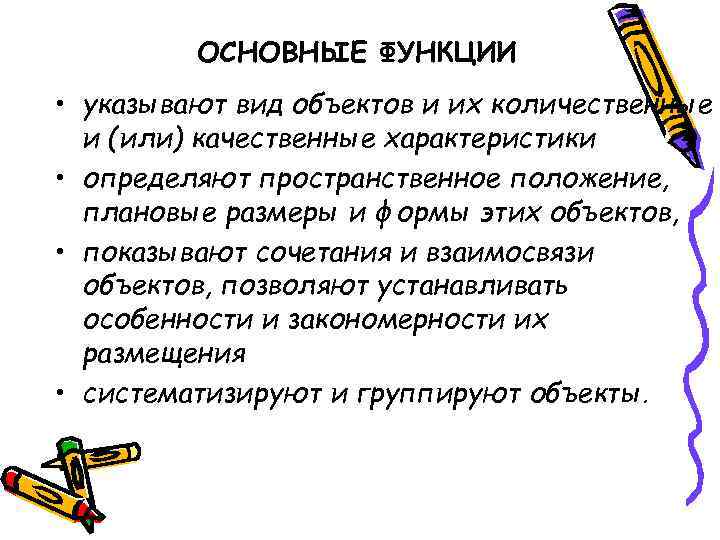

ОСНОВНЫЕ ФУНКЦИИ • указывают вид объектов и их количественные и (или) качественные характеристики • определяют пространственное положение, плановые размеры и формы этих объектов, • показывают сочетания и взаимосвязи объектов, позволяют устанавливать особенности и закономерности их размещения • систематизируют и группируют объекты.

рисунки гор, растительности, населенных пунктов и других объектов Картинное изображение местности

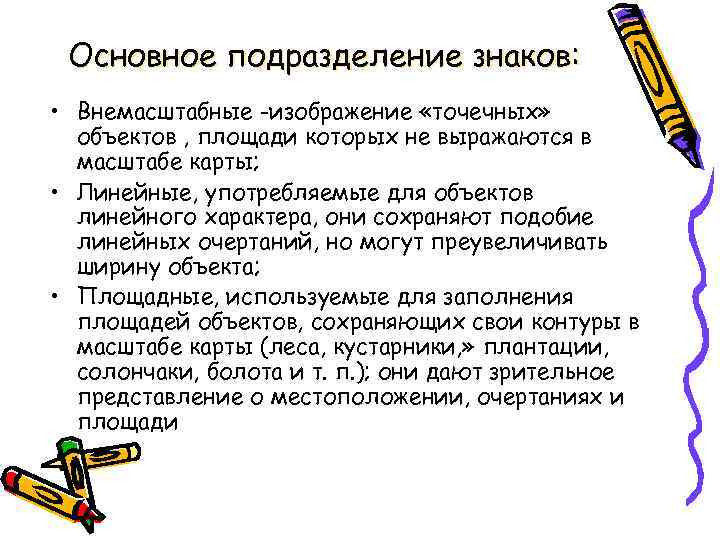

Основное подразделение знаков: • Внемасштабные -изображение «точечных» объектов , площади которых не выражаются в масштабе карты; • Линейные, употребляемые для объектов линейного характера, они сохраняют подобие линейных очертаний, но могут преувеличивать ширину объекта; • Площадные, используемые для заполнения площадей объектов, сохраняющих свои контуры в масштабе карты (леса, кустарники, » плантации, солончаки, болота и т. п. ); они дают зрительное представление о местоположении, очертаниях и площади

ЗНАКИ Именованные Порядковые Количественные Внемасштабные Линейные Площадные

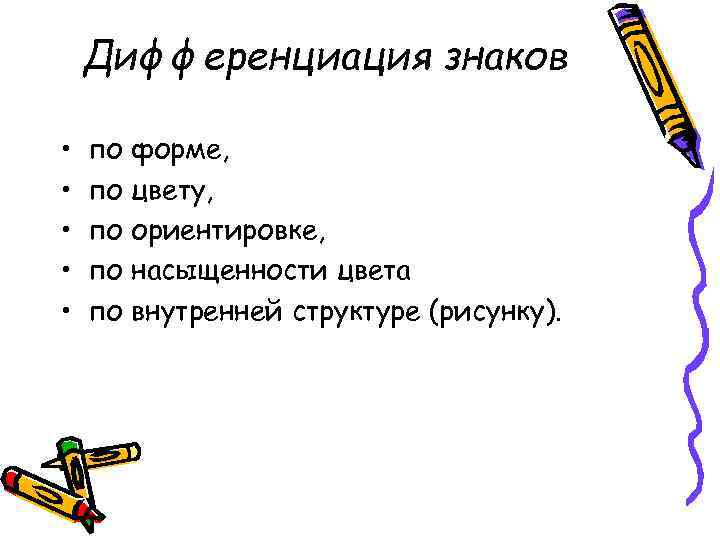

Дифференциация знаков • • • по форме, по цвету, по ориентировке, по насыщенности цвета по внутренней структуре (рисунку).

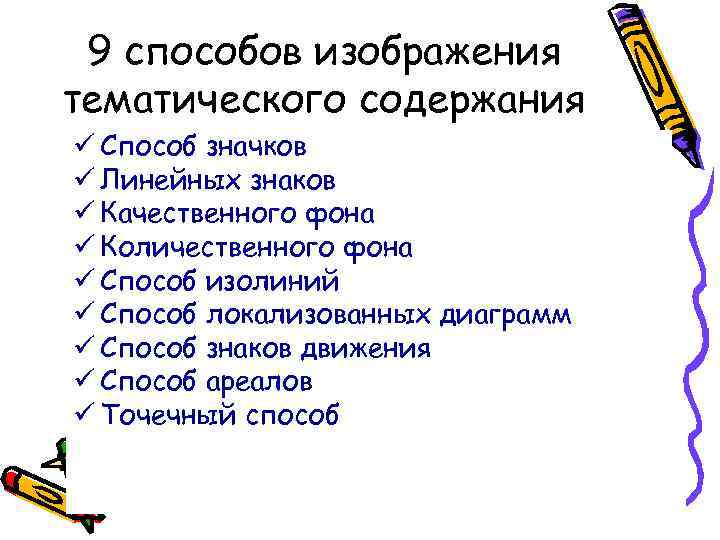

9 способов изображения тематического содержания ü Способ значков ü Линейных знаков ü Качественного фона ü Количественного фона ü Способ изолиний ü Способ локализованных диаграмм ü Способ знаков движения ü Способ ареалов ü Точечный способ

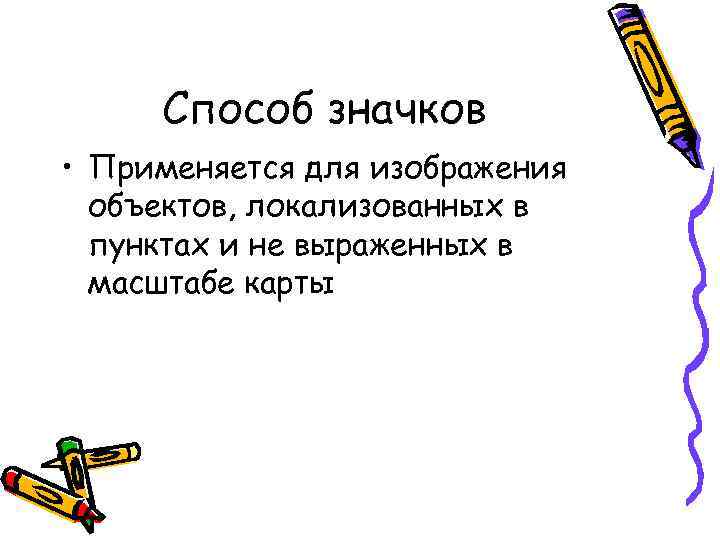

Способ значков • Применяется для изображения объектов, локализованных в пунктах и не выраженных в масштабе карты

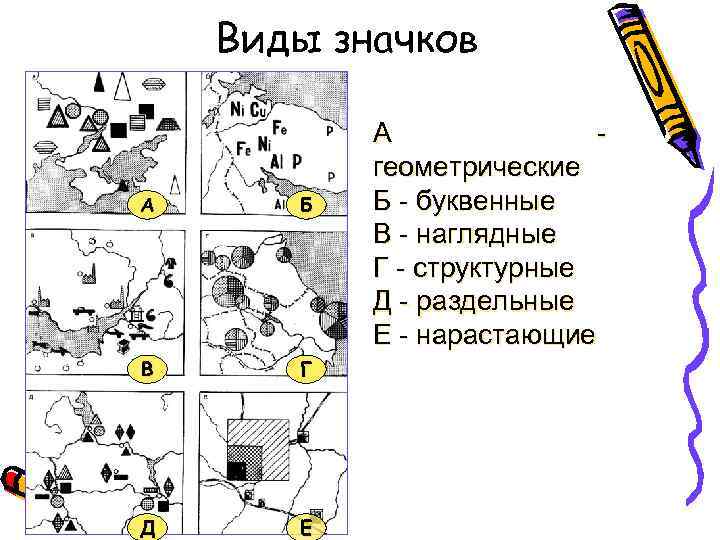

Виды значков А Б В Г Д Е А геометрические Б - буквенные В - наглядные Г - структурные Д - раздельные Е - нарастающие

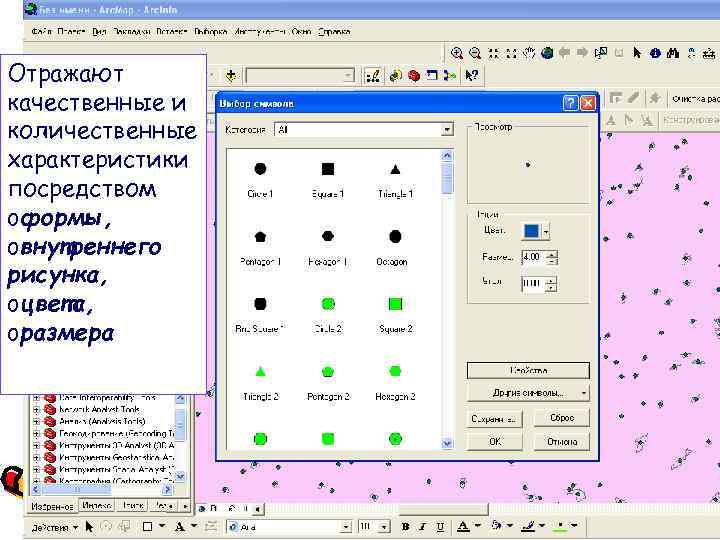

Отражают качественные и количественные характеристики посредством oформы, oвнутреннего рисунка, oцвета, oразмера

Способ линейных знаков • Применяется для изображения линейных объектов, ширина не выражается в масштабе карты

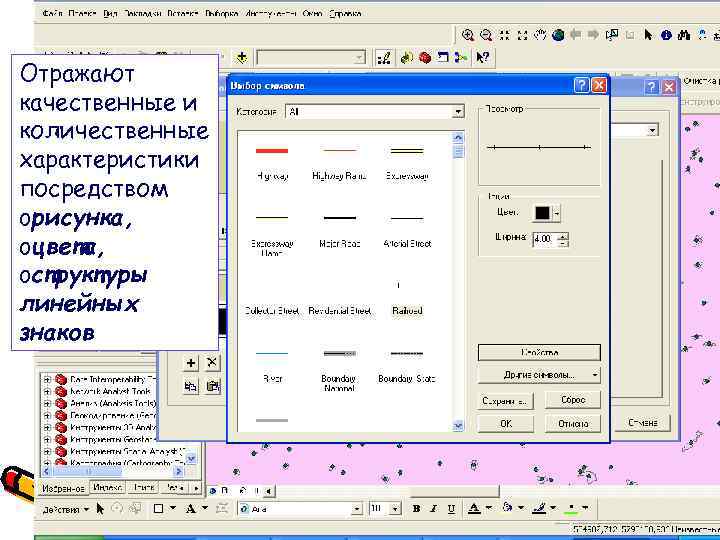

Отражают качественные и количественные характеристики посредством oрисунка, oцвета, oструктуры линейных знаков

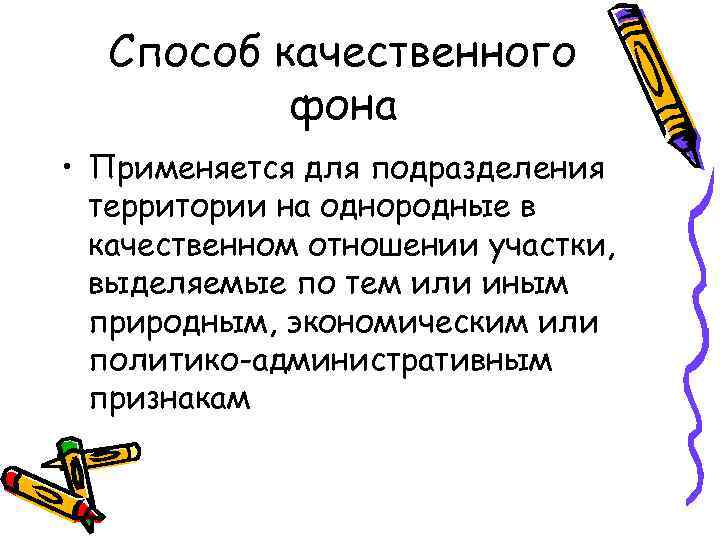

Способ качественного фона • Применяется для подразделения территории на однородные в качественном отношении участки, выделяемые по тем или иным природным, экономическим или политико-административным признакам

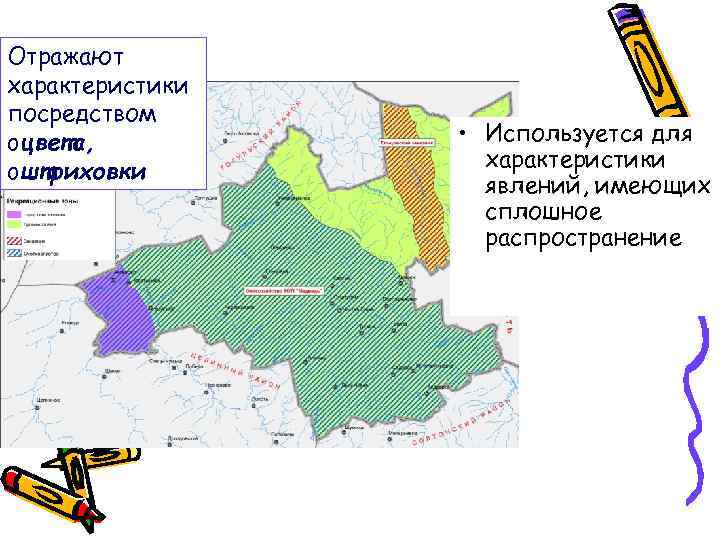

Отражают характеристики посредством oцвета, oштриховки • Используется для характеристики явлений, имеющих сплошное распространение

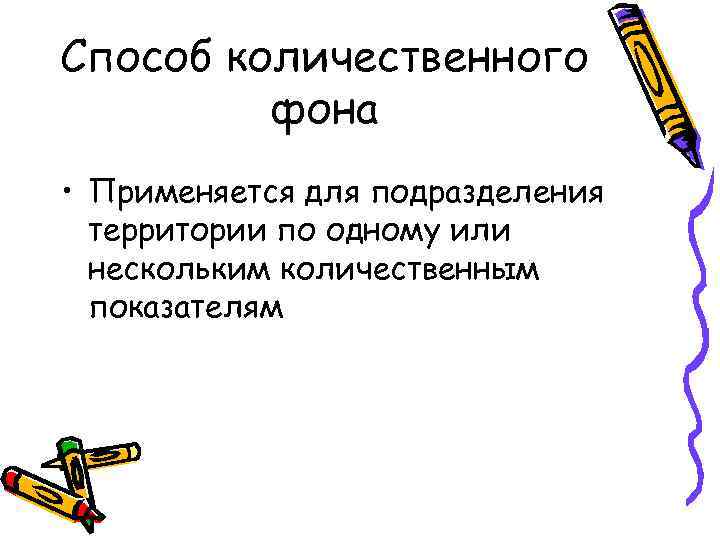

Способ количественного фона • Применяется для подразделения территории по одному или нескольким количественным показателям

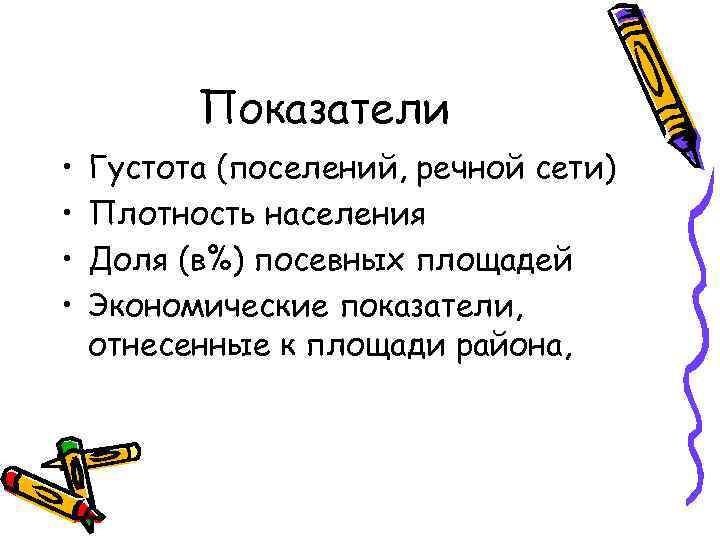

Показатели • • Густота (поселений, речной сети) Плотность населения Доля (в%) посевных площадей Экономические показатели, отнесенные к площади района,

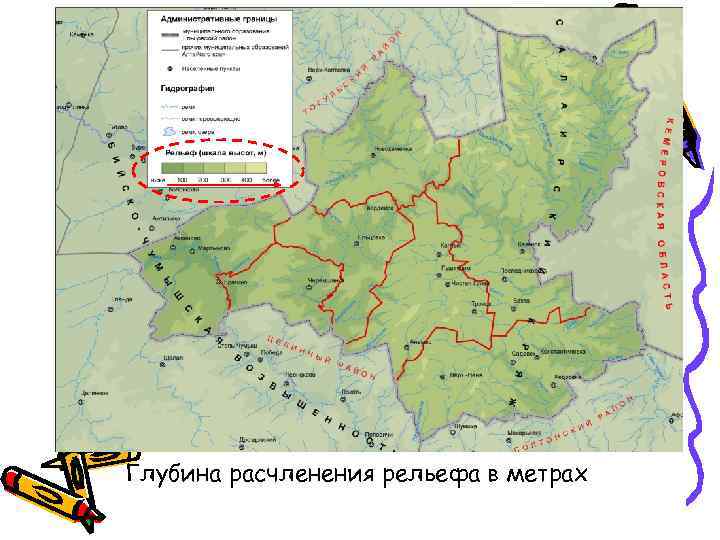

Глубина расчленения рельефа в метрах

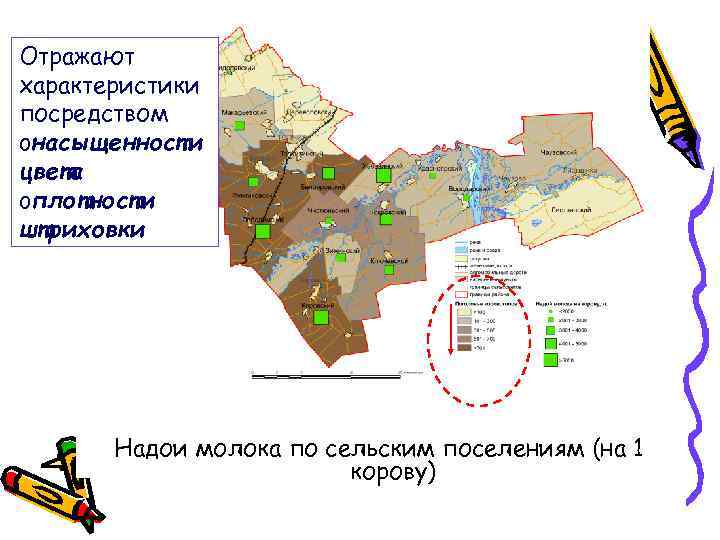

Отражают характеристики посредством oнасыщенности цвета oплотности штриховки Надои молока по сельским поселениям (на 1 корову)

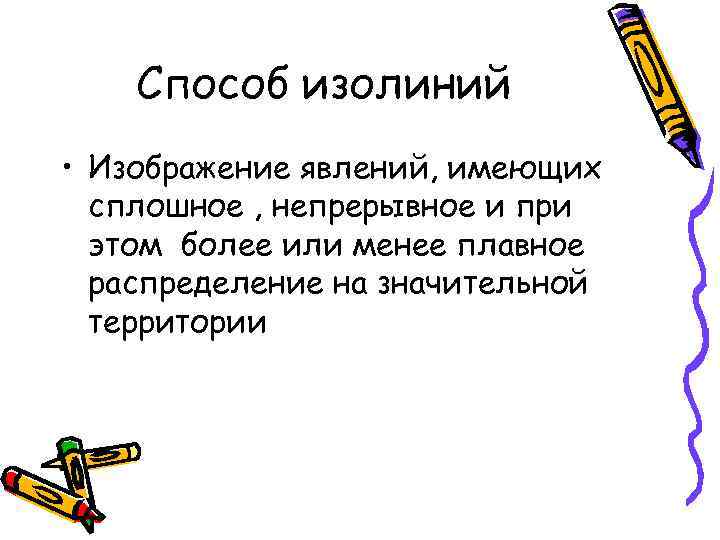

Способ изолиний • Изображение явлений, имеющих сплошное , непрерывное и при этом более или менее плавное распределение на значительной территории

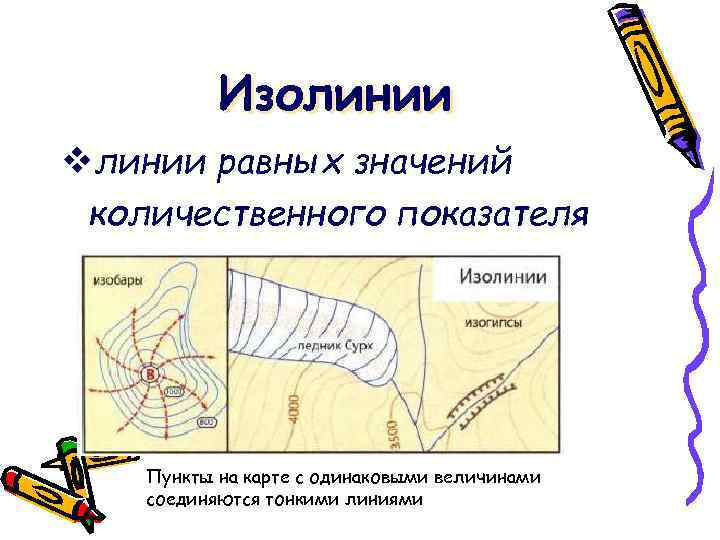

Изолинии vлинии равных значений количественного показателя Пункты на карте с одинаковыми величинами соединяются тонкими линиями

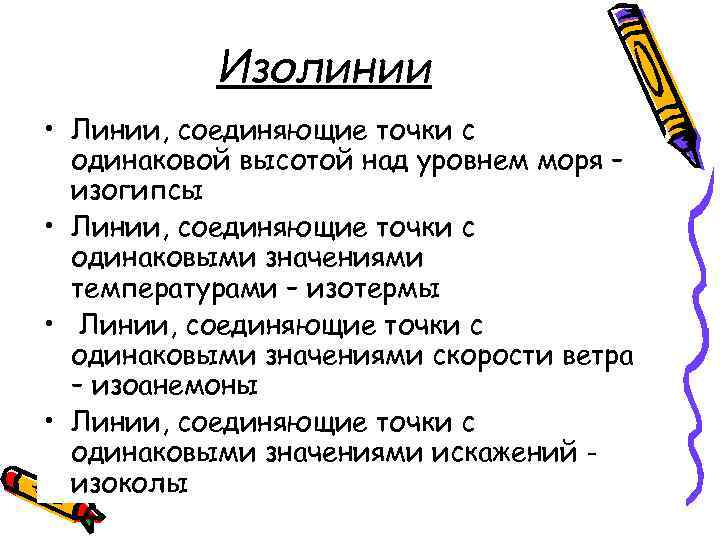

Изолинии • Линии, соединяющие точки с одинаковой высотой над уровнем моря – изогипсы • Линии, соединяющие точки с одинаковыми значениями температурами – изотермы • Линии, соединяющие точки с одинаковыми значениями скорости ветра – изоанемоны • Линии, соединяющие точки с одинаковыми значениями искажений изоколы

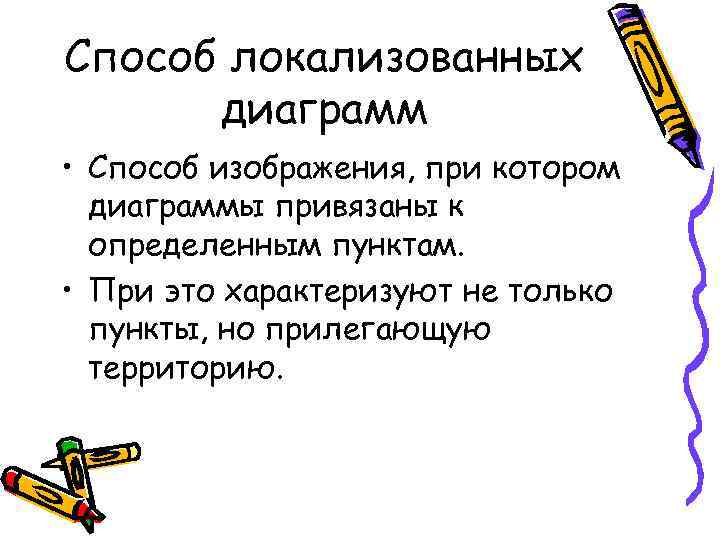

Способ локализованных диаграмм • Способ изображения, при котором диаграммы привязаны к определенным пунктам. • При это характеризуют не только пункты, но прилегающую территорию.

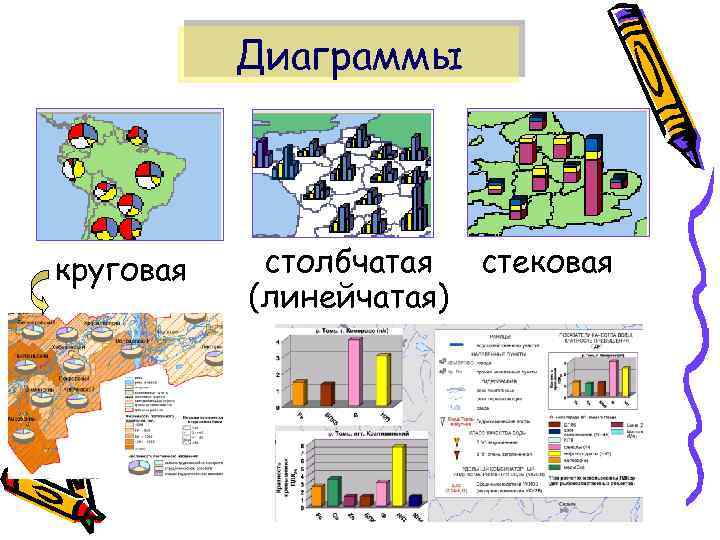

Диаграммы круговая столбчатая стековая (линейчатая)

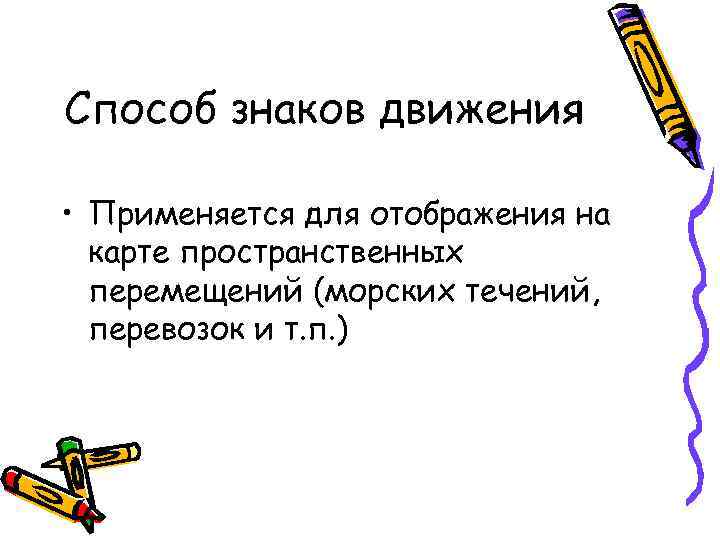

Способ знаков движения • Применяется для отображения на карте пространственных перемещений (морских течений, перевозок и т. п. )

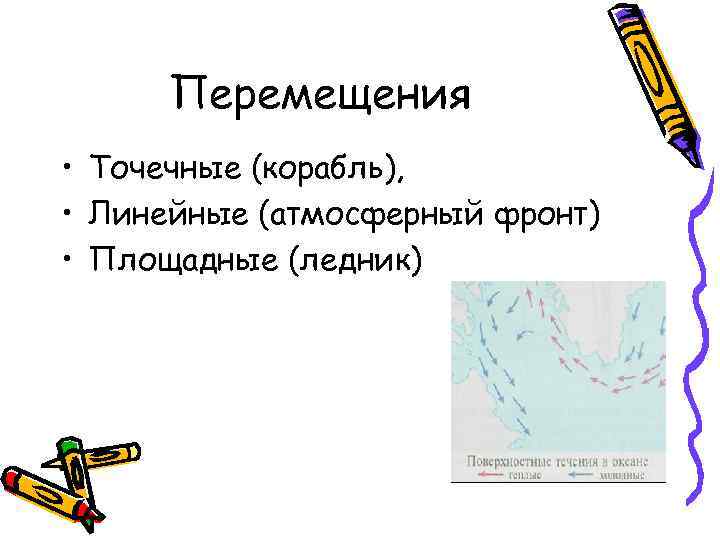

Перемещения • Точечные (корабль), • Линейные (атмосферный фронт) • Площадные (ледник)

Полосы или стрелки разной формы и цвета, показывают направление движения, его характер и интенсивность.

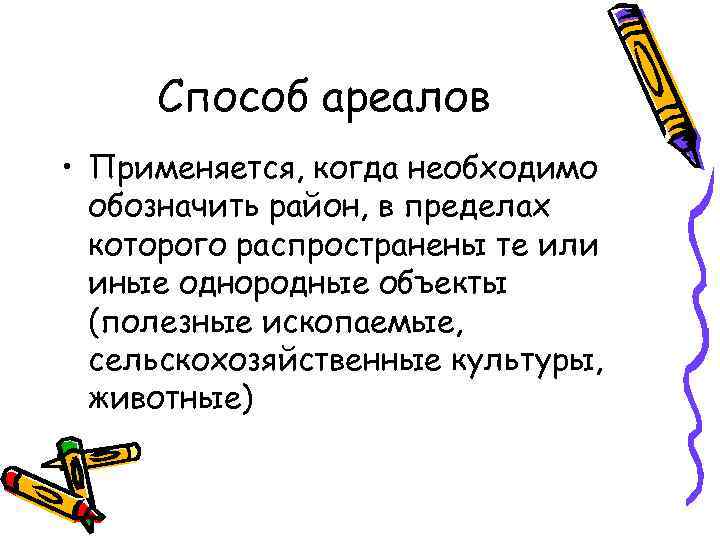

Способ ареалов • Применяется, когда необходимо обозначить район, в пределах которого распространены те или иные однородные объекты (полезные ископаемые, сельскохозяйственные культуры, животные)

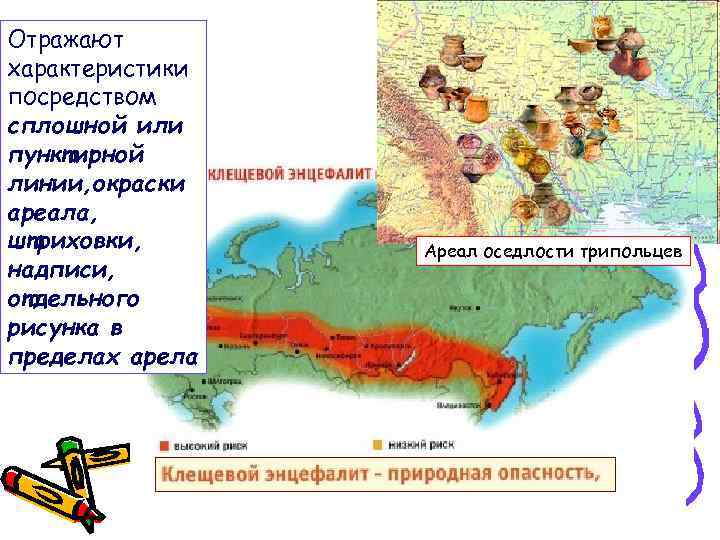

Отражают характеристики посредством сплошной или пунктирной линии, окраски ареала, штриховки, надписи, отдельного рисунка в пределах арела Ареал оседлости трипольцев

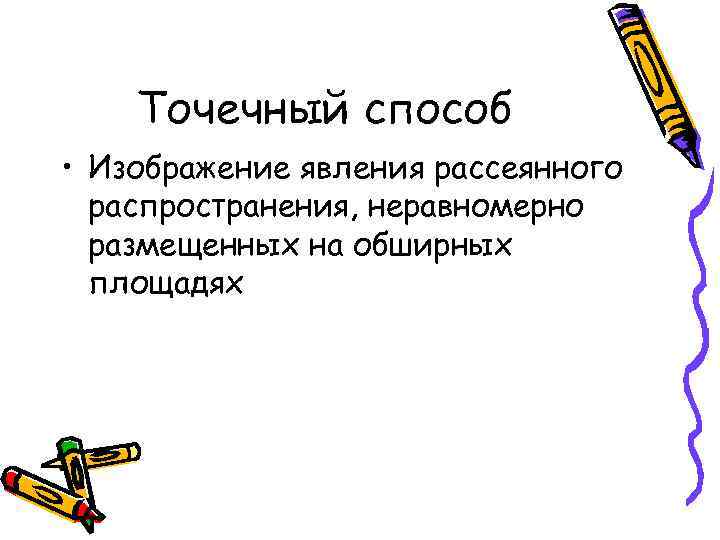

Точечный способ • Изображение явления рассеянного распространения, неравномерно размещенных на обширных площадях
