Картографические проекции Картографическая проекция

Картографические проекции

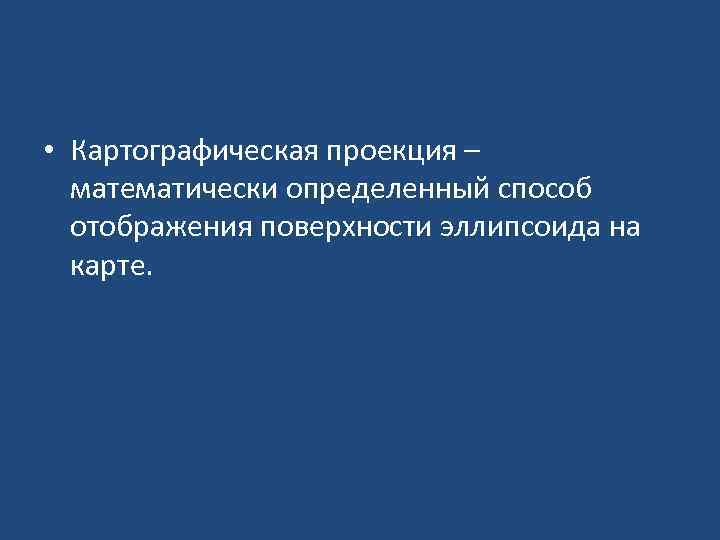

• Картографическая проекция – математически определенный способ отображения поверхности эллипсоида на карте.

Классификация проекций по виду нормальной картографической сетки: цилиндрические, конические, азимутальные Нормальная цилиндрическая Нормальная коническая Азимутальная Особенности использования и Особенности картографической сетки нормальная поперечная косая Меридианы – параллельные равноотстоящие прямые, параллели – прямые, перпендикулярные к ним. Меридианы – прямые, расходящиеся из точки полюса, параллели – дуги концентрических окружностей Меридианы – прямые, расходящиеся из точки полюса, параллели – концентрические окружности Параллели и меридианы – кривые линии, кривые линии. экватор прямой. Часто используется для тропических и экваториальных областей. Удобны для территорий, вытянутых с запада на восток в средних широтах. Картографирован ие полярных областей Примеры карт: карты полушарий и материков (Африка) Примеры карт: карты мира Примеры карт: карты России и др. отдельных карт Примеры карт: карты северного и южного полушария. Примеры карт: карты полушарий и материков, отдельных стран.

Классификация проекций по виду нормальной картографической сетки: условные Особенности использования и Особенности картографической сетки Псевдоцилиндрическ ие Поликонические Псевдоконическая Псевдоазимутальна я Параллели – параллельные равноотстоящие прямые, средний меридианы – перпендикулярная к ним прямая, остальные – кривые, симметричные относительно среднего меридиана. Параллели – дуги эксцентрических окружностей, меридианы – кривые, симметричные относительно среднего рпямолинейного меридиана. Параллели –дуги концентрических окружностей, средний меридиан - прямая линия, остальные кривые. Параллели - концентрические окружности, меридианы - кривые линии, симметричные относительно одного или двух прямых меридианов. Часто используется для тропических и экваториальных областей. Удобны для территорий, вытянутых с запада на восток в средних широтах. Картографирование полярных областей Примеры карт: карты мира и Тихого океана мира. Примеры карт: карты Атлантического Примеры карт: карты океана или России, Евразии и др. Атлантического материков. океана с Северным Ледовитом.

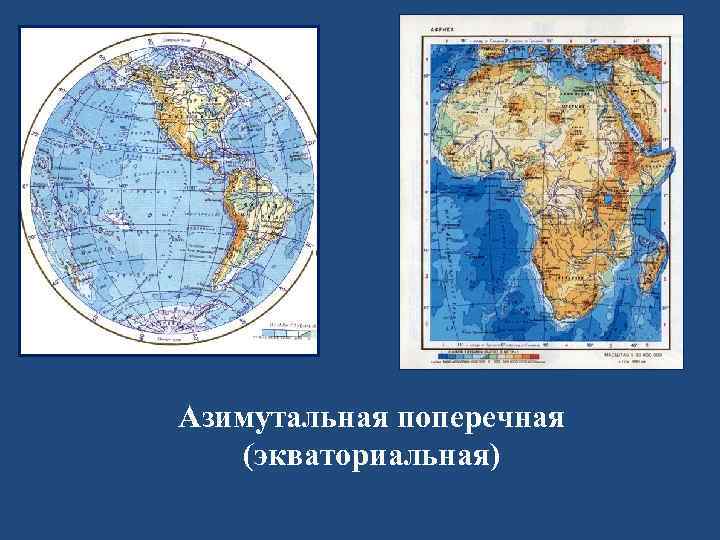

Азимутальная поперечная (экваториальная)

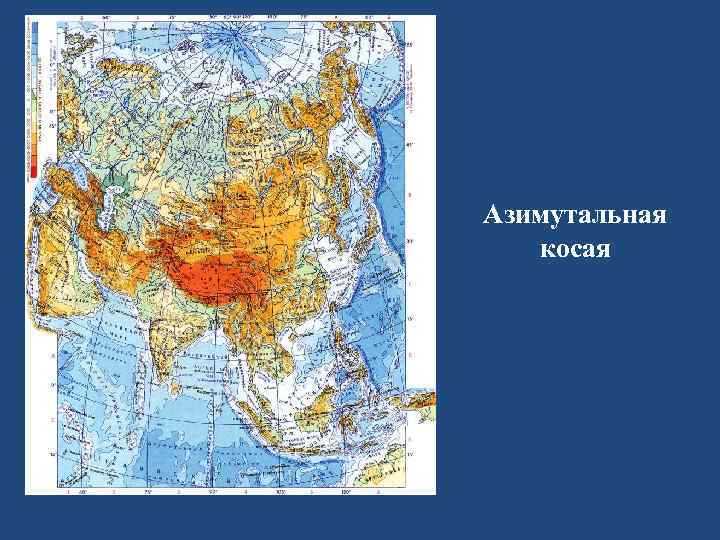

Азимутальная косая

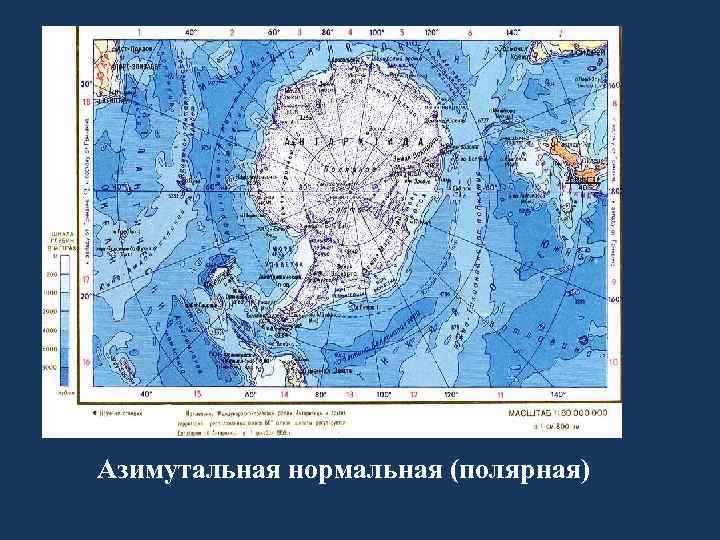

Азимутальная нормальная (полярная)

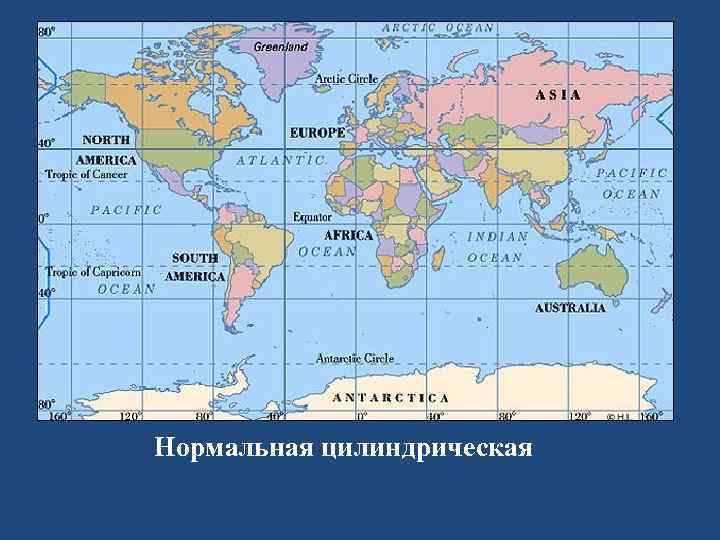

Нормальная цилиндрическая

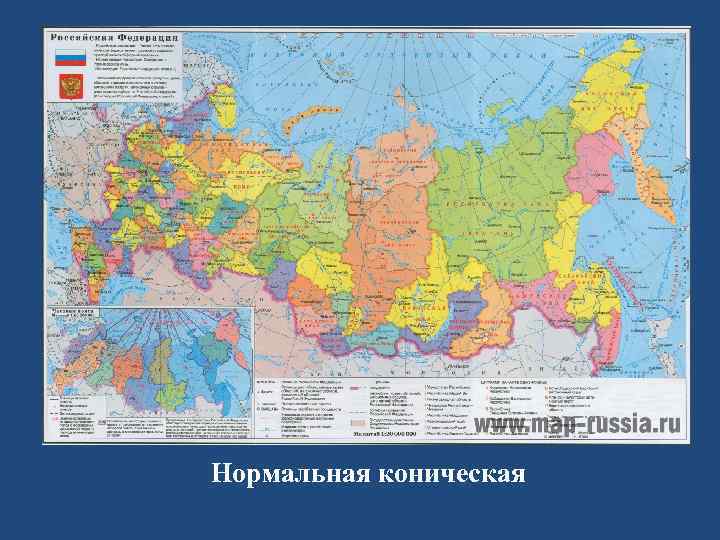

Нормальная коническая

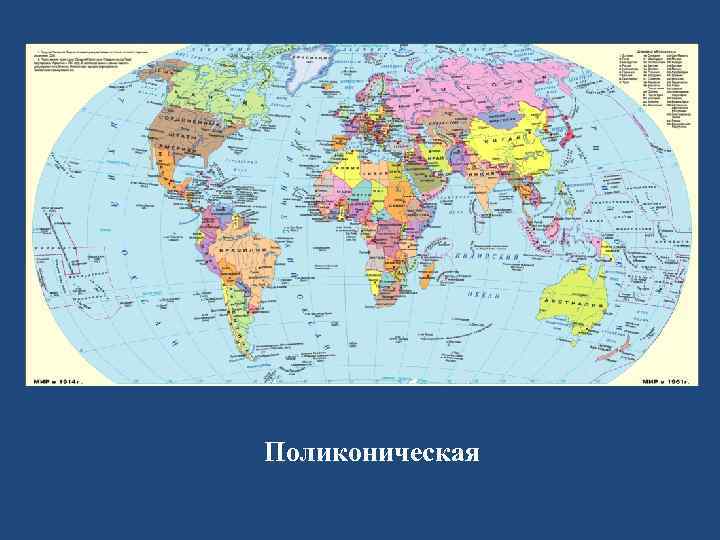

Поликоническая

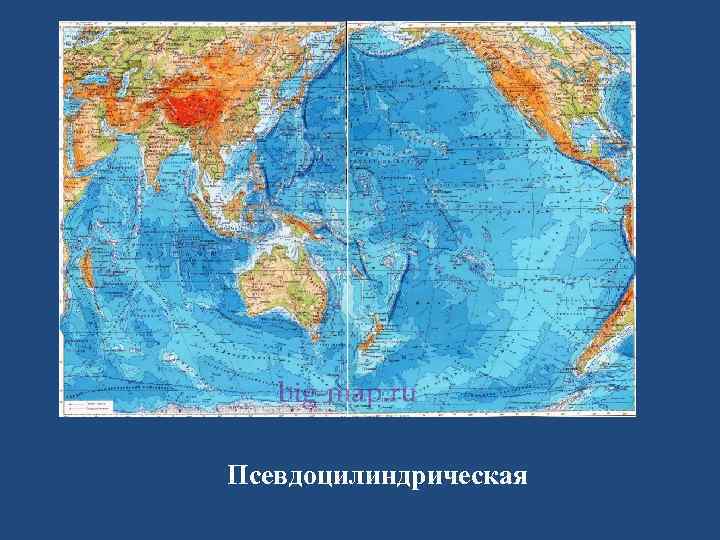

Псевдоцилиндрическая

Способы картографического изображения

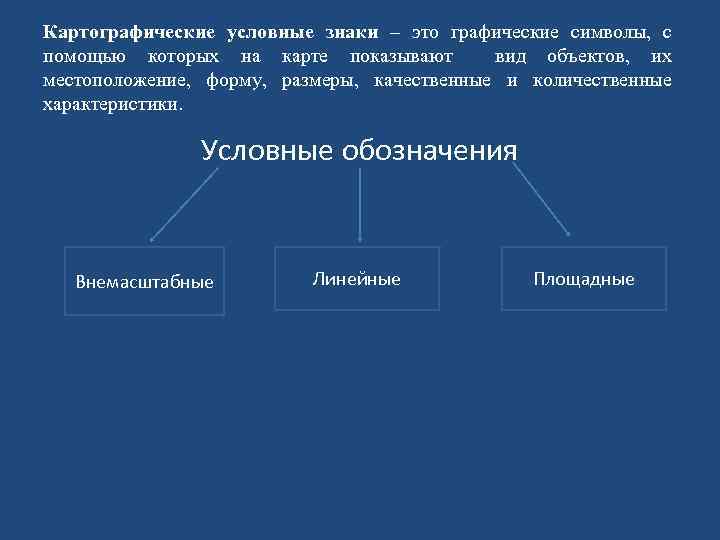

Картографические условные знаки – это графические символы, с помощью которых на карте показывают вид объектов, их местоположение, форму, размеры, качественные и количественные характеристики. Условные обозначения Внемасштабные Линейные Площадные

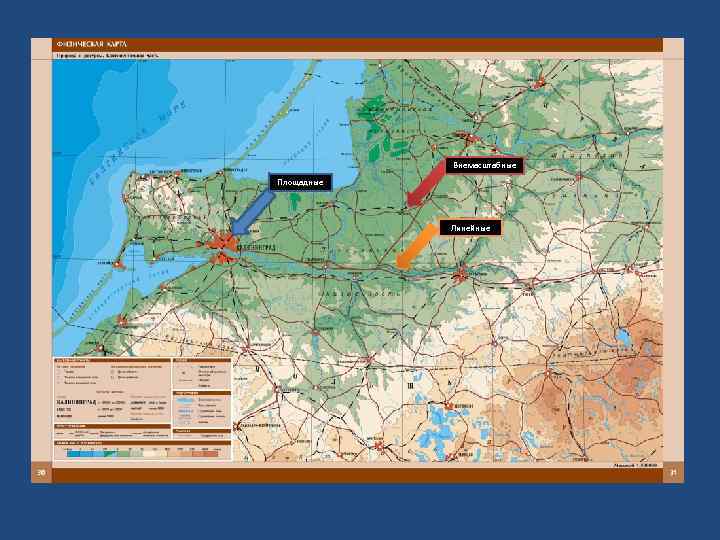

Внемасштабные Площадные Линейные

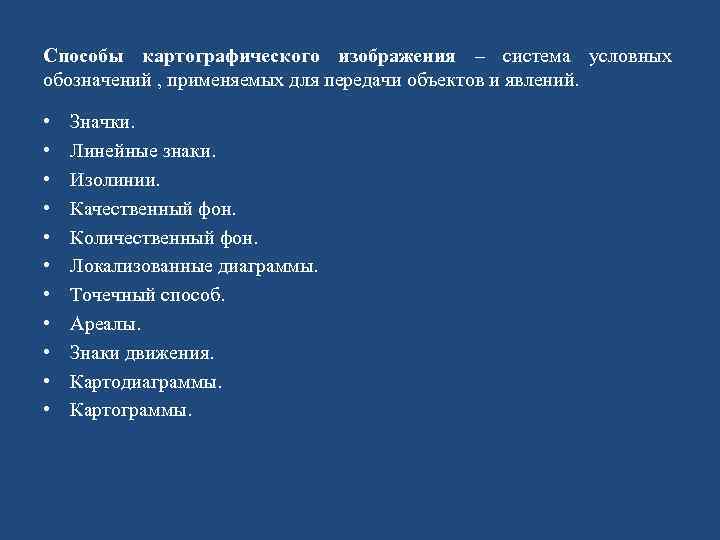

Способы картографического изображения – система условных обозначений , применяемых для передачи объектов и явлений. • • • Значки. Линейные знаки. Изолинии. Качественный фон. Количественный фон. Локализованные диаграммы. Точечный способ. Ареалы. Знаки движения. Картодиаграммы. Картограммы.

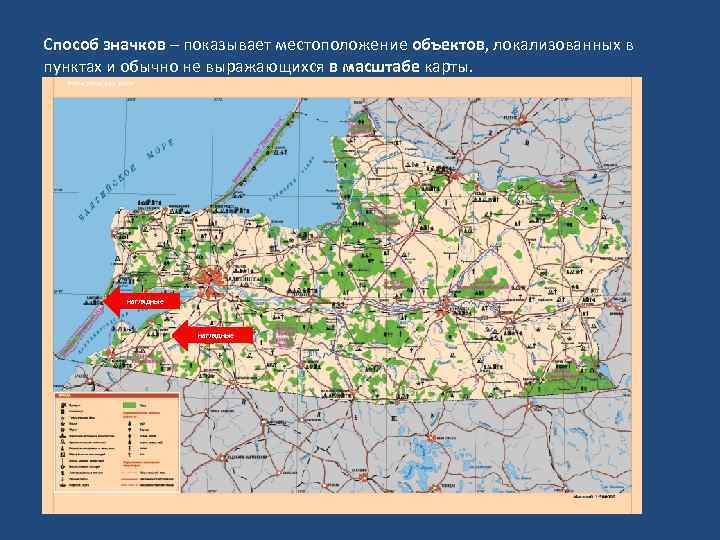

Способ значков – показывает местоположение объектов, локализованных в пунктах и обычно не выражающихся в масштабе карты. наглядные

геометрические

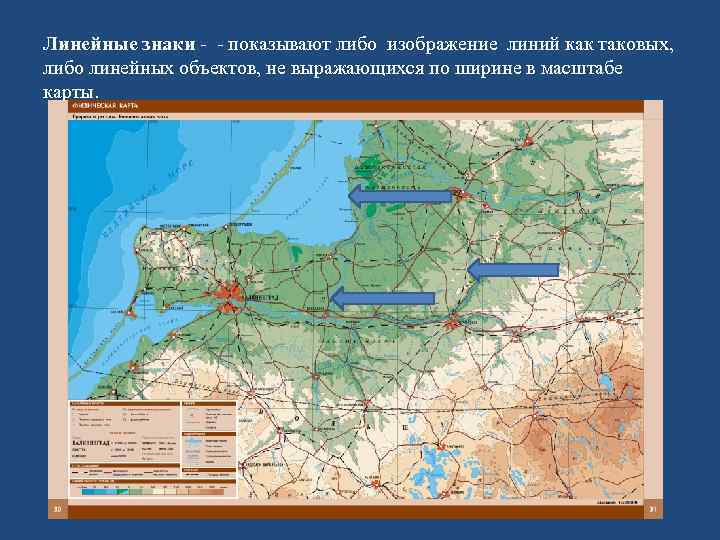

Линейные знаки - - показывают либо изображение линий как таковых, либо линейных объектов, не выражающихся по ширине в масштабе карты.

Изолинии – проходят на карте через точки с одинаковыми количественными показателями.

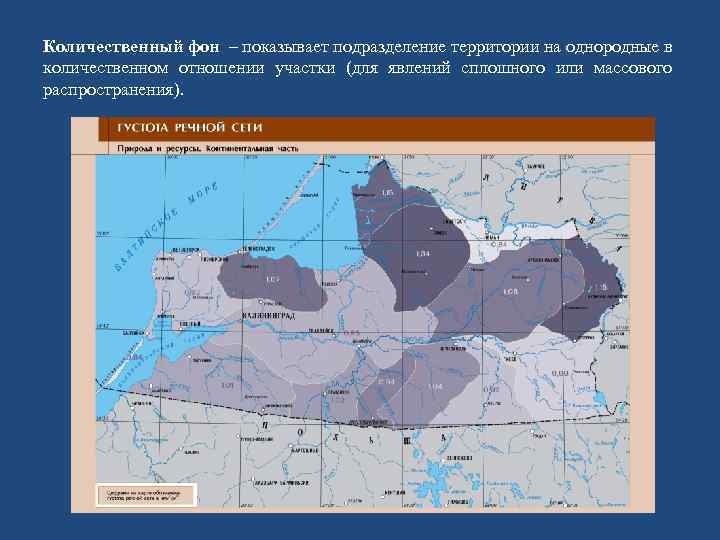

Количественный фон – показывает подразделение территории на однородные в количественном отношении участки (для явлений сплошного или массового распространения).

Локализованные диаграммы –характеризуют явления, имеющие сплошное или полосное (например, реки)распространение. Графики или диаграммы помещают в пунктах наблюдения или измерения этих явлений.

Ареалы – области распространения какого-либо явления.

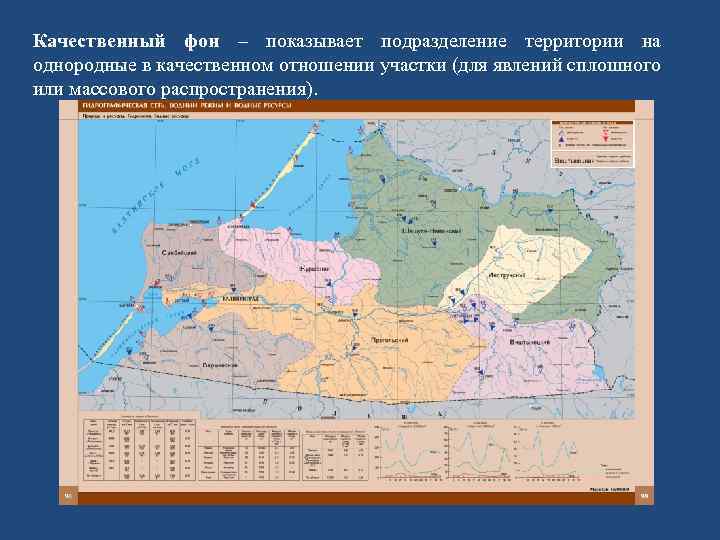

Качественный фон – показывает подразделение территории на однородные в качественном отношении участки (для явлений сплошного или массового распространения).

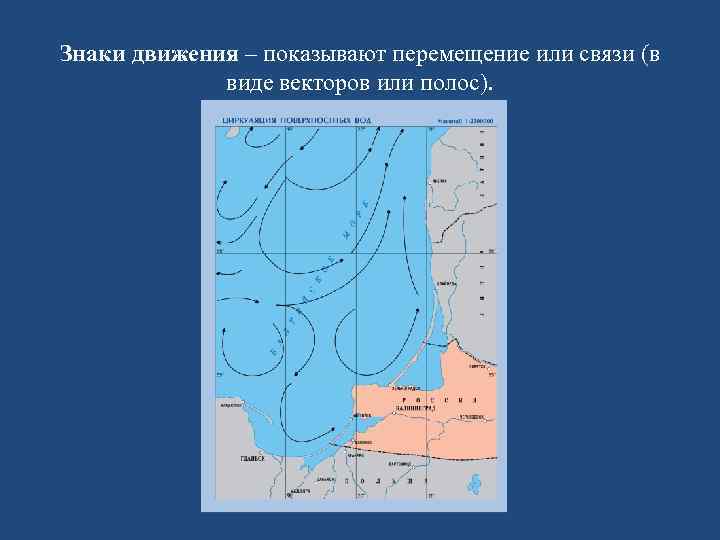

Знаки движения – показывают перемещение или связи (в виде векторов или полос).

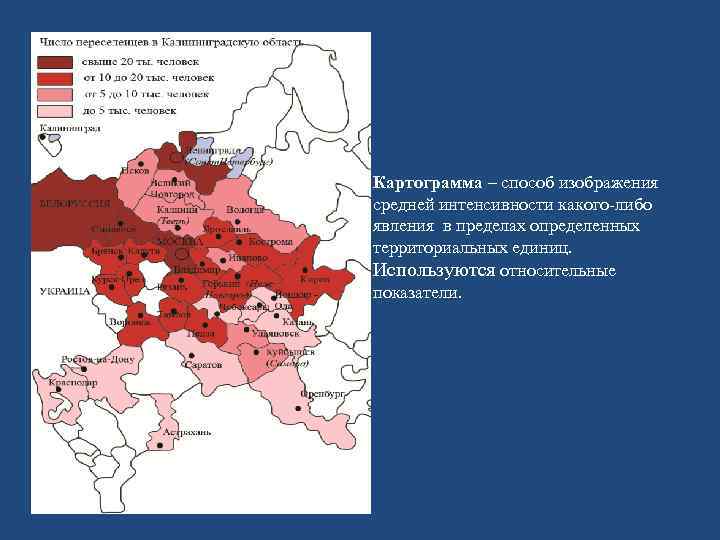

Картограмма – способ изображения средней интенсивности какого-либо явления в пределах определенных территориальных единиц. Используются относительные показатели.

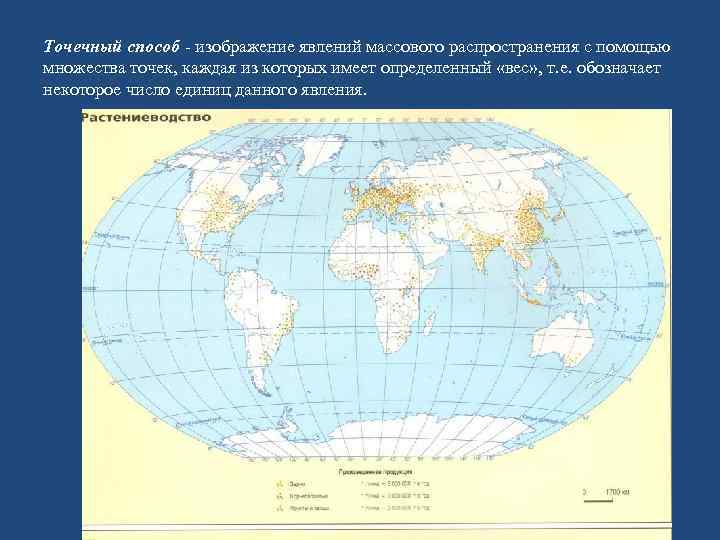

Точечный способ - изображение явлений массового распространения с помощью множества точек, каждая из которых имеет определенный «вес» , т. е. обозначает некоторое число единиц данного явления.

Расположение надписей на картах

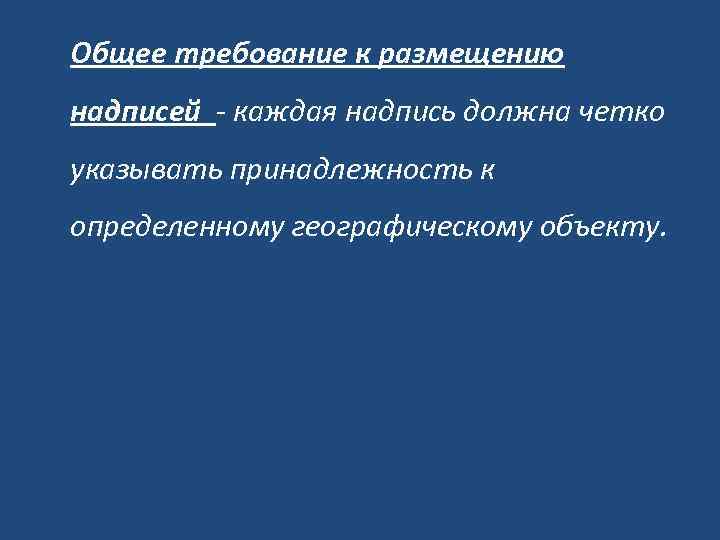

Общее требование к размещению надписей - каждая надпись должна четко указывать принадлежность к определенному географическому объекту.

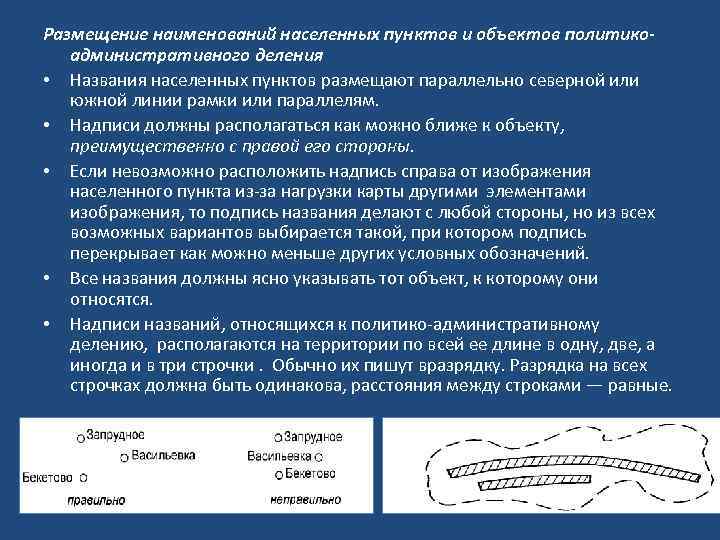

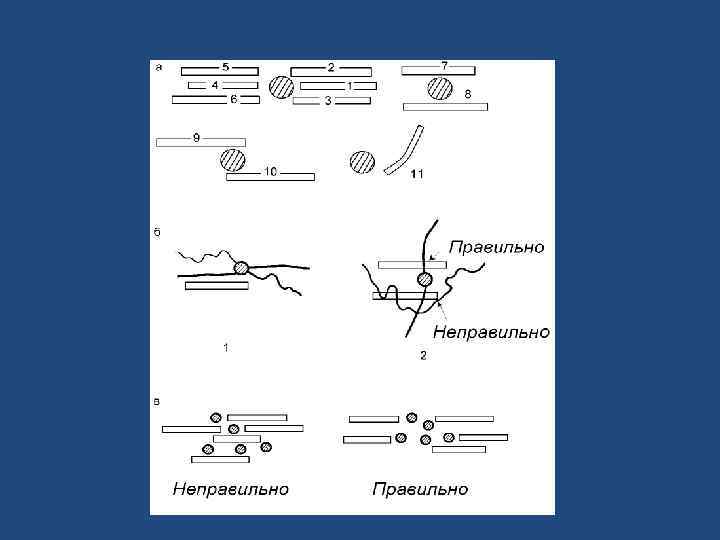

Размещение наименований населенных пунктов и объектов политикоадминистративного деления • Названия населенных пунктов размещают параллельно северной или южной линии рамки или параллелям. • Надписи должны располагаться как можно ближе к объекту, преимущественно с правой его стороны. • Если невозможно расположить надпись справа от изображения населенного пункта из-за нагрузки карты другими элементами изображения, то подпись названия делают с любой стороны, но из всех возможных вариантов выбирается такой, при котором подпись перекрывает как можно меньше других условных обозначений. • Все названия должны ясно указывать тот объект, к которому они относятся. • Надписи названий, относящихся к политико-административному делению, располагаются на территории по всей ее длине в одну, две, а иногда и в три строчки. Обычно их пишут вразрядку. Разрядка на всех строчках должна быть одинакова, расстояния между строками — равные.

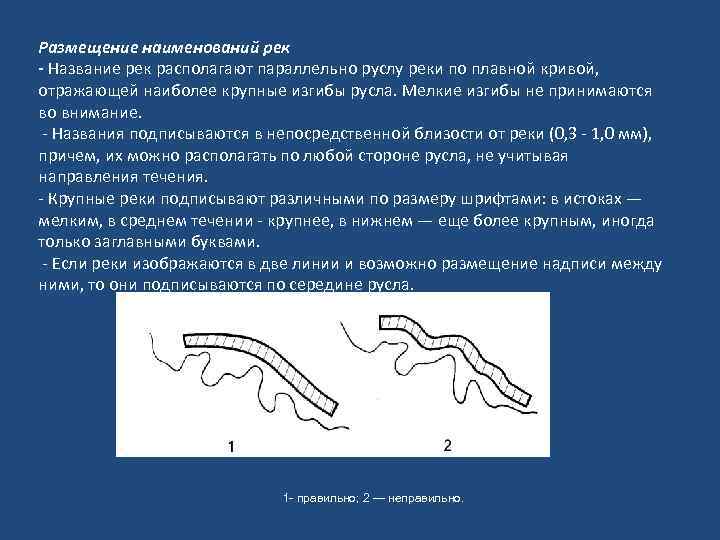

Размещение наименований рек - Название рек располагают параллельно руслу реки по плавной кривой, отражающей наиболее крупные изгибы русла. Мелкие изгибы не принимаются во внимание. - Названия подписываются в непосредственной близости от реки (0, 3 - 1, 0 мм), причем, их можно располагать по любой стороне русла, не учитывая направления течения. - Крупные реки подписывают различными по размеру шрифтами: в истоках — мелким, в среднем течении - крупнее, в нижнем — еще более крупным, иногда только заглавными буквами. - Если реки изображаются в две линии и возможно размещение надписи между ними, то они подписываются по середине русла. 1 - правильно; 2 — неправильно.

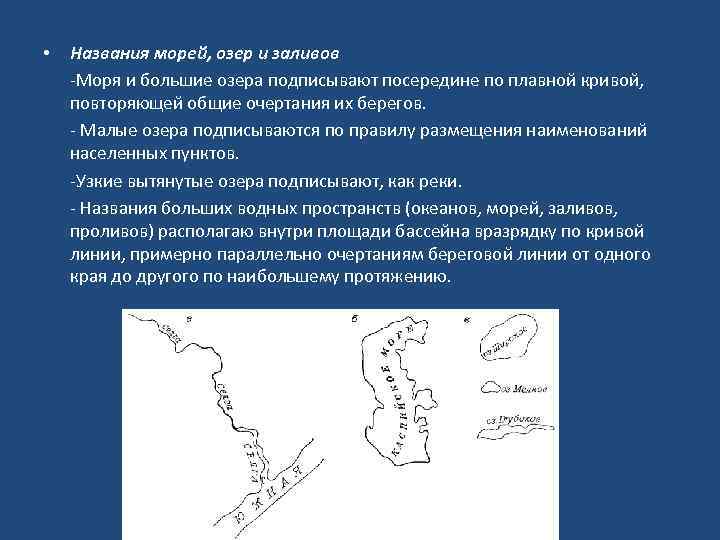

• Названия морей, озер и заливов -Моря и большие озера подписывают посередине по плавной кривой, повторяющей общие очертания их берегов. - Малые озера подписываются по правилу размещения наименований населенных пунктов. -Узкие вытянутые озера подписывают, как реки. - Названия больших водных пространств (океанов, морей, заливов, проливов) располагаю внутри площади бассейна вразрядку по кривой линии, примерно параллельно очертаниям береговой линии от одного края до другого по наибольшему протяжению.

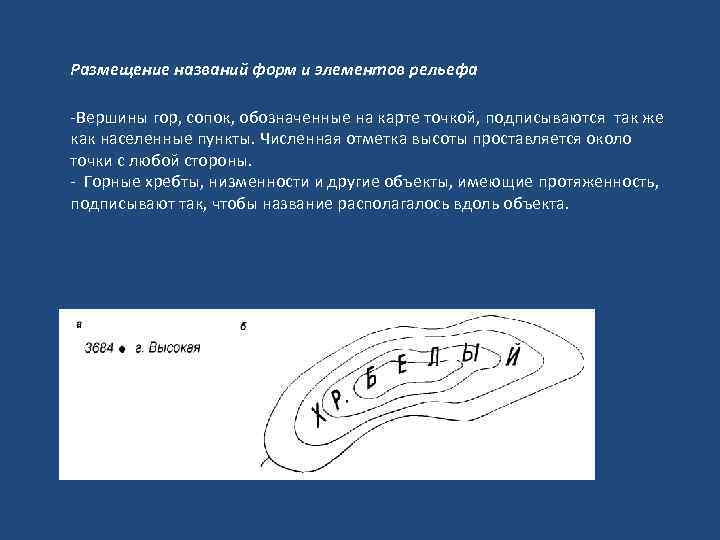

Размещение названий форм и элементов рельефа -Вершины гор, сопок, обозначенные на карте точкой, подписываются так же как населенные пункты. Численная отметка высоты проставляется около точки с любой стороны. - Горные хребты, низменности и другие объекты, имеющие протяженность, подписывают так, чтобы название располагалось вдоль объекта.

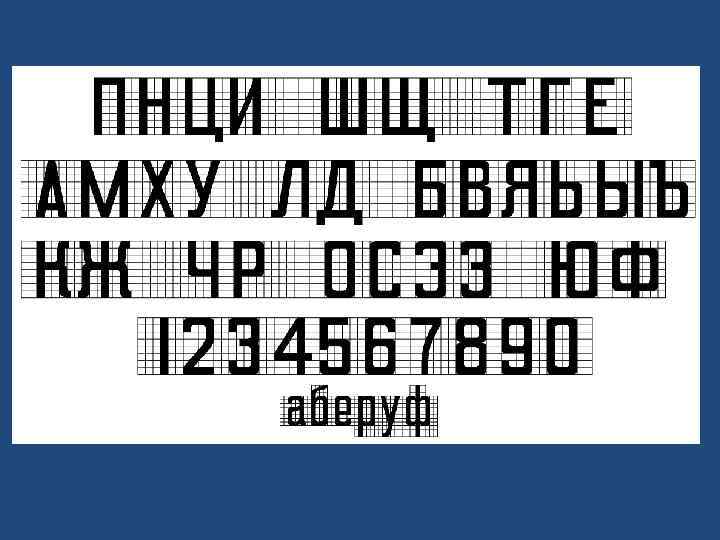

Оформление карт

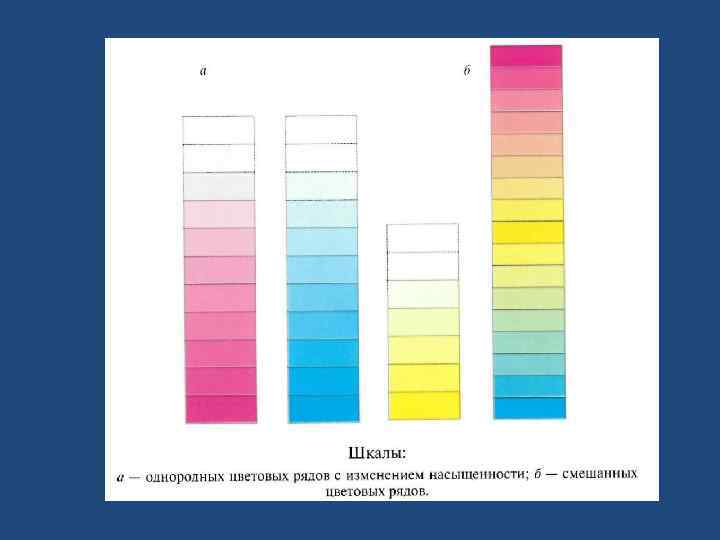

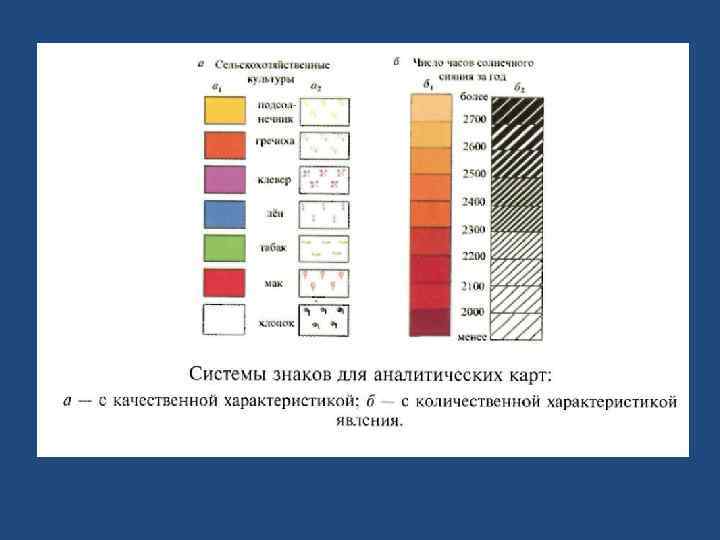

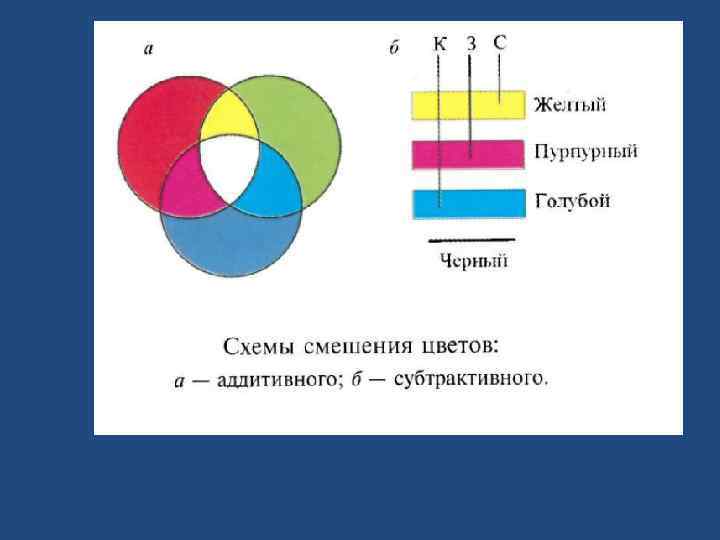

Проектирование системы знаков экономической карты
