КАРКАСНЫЕ СИСТЕМЫ СО СКРЫТЫМИ РИГЕЛЯМИ

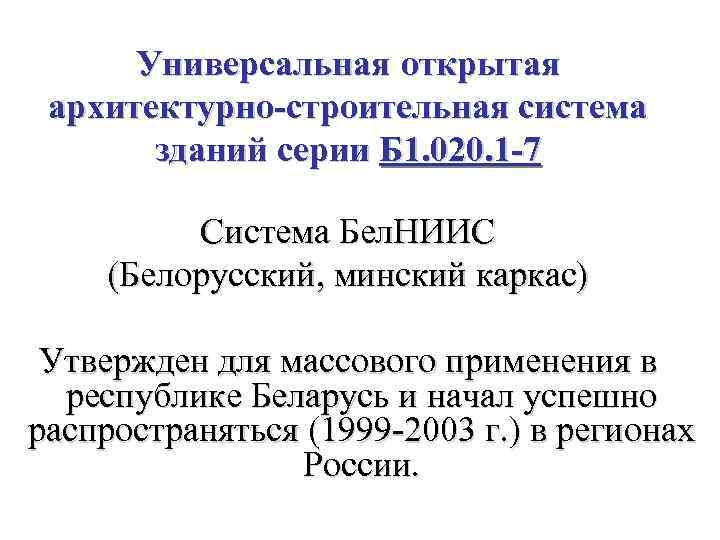

Универсальная открытая архитектурно-строительная система зданий серии Б 1. 020. 1 -7 Система Бел. НИИС (Белорусский, минский каркас) Утвержден для массового применения в республике Беларусь и начал успешно распространяться (1999 -2003 г. ) в регионах России.

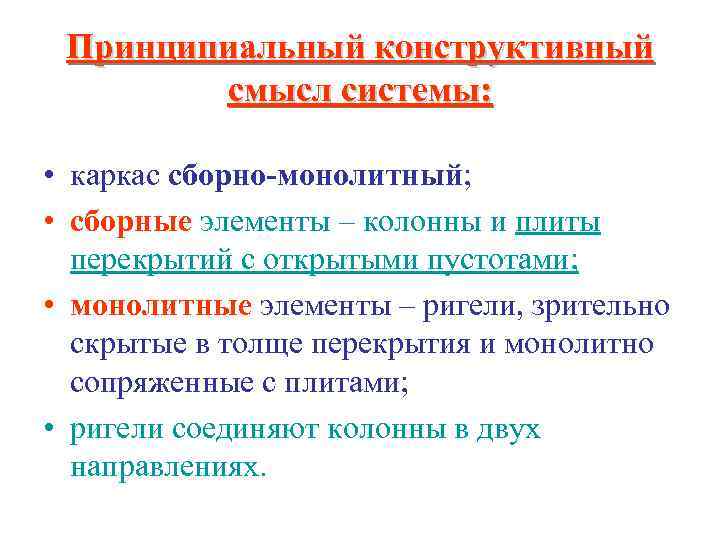

Принципиальный конструктивный смысл системы: • каркас сборно-монолитный; • сборные элементы – колонны и плиты перекрытий с открытыми пустотами; • монолитные элементы – ригели, зрительно скрытые в толще перекрытия и монолитно сопряженные с плитами; • ригели соединяют колонны в двух направлениях.

Конструкция каркаса Монолитные ригели Сборные железобетонные пустотные плиты (ПК или ПБ)

Конструкция каркаса Сборные (могут быть монолитными) колонны с обнаженной арматурой в месте примыкания перекрытий (на 1 -2 -3 -4 этажа) Сборные предварительно напряженные пустотные плиты перекрытий 400 х400 ПК ПБ Безопалубочное формование => любая длинна до 9. 0 м включительно

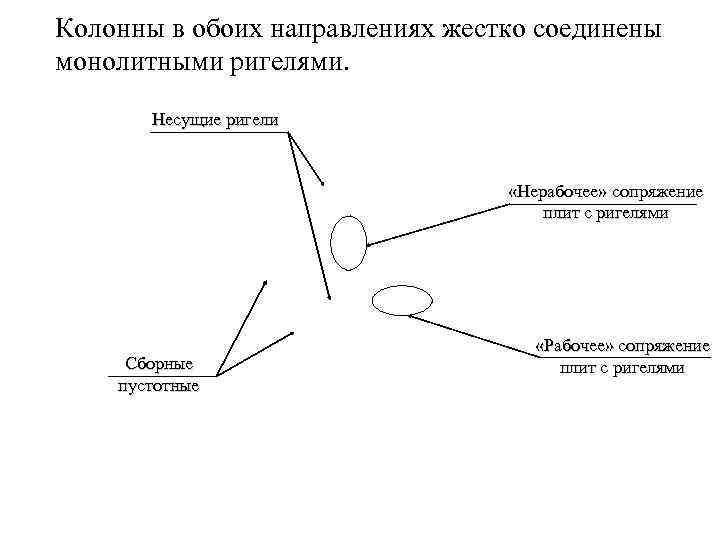

Колонны в обоих направлениях жестко соединены монолитными ригелями. Несущие ригели «Нерабочее» сопряжение плит с ригелями Сборные пустотные «Рабочее» сопряжение плит с ригелями

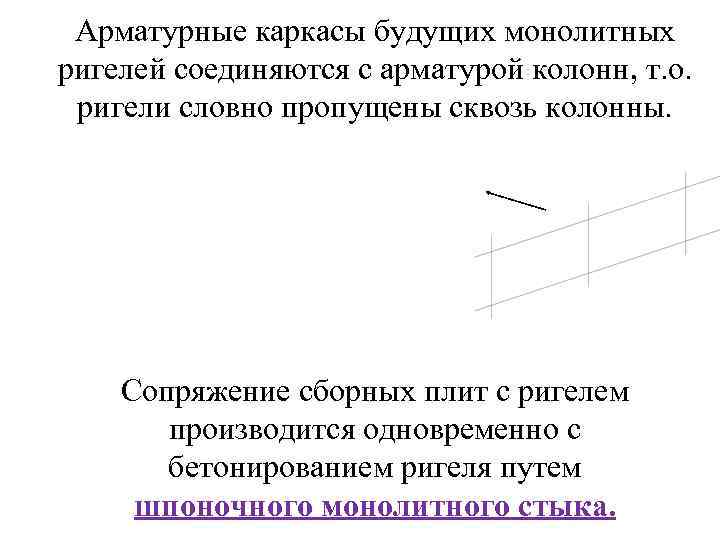

Арматурные каркасы будущих монолитных ригелей соединяются с арматурой колонн, т. о. ригели словно пропущены сквозь колонны. Сопряжение сборных плит с ригелем производится одновременно с бетонированием ригеля путем шпоночного монолитного стыка.

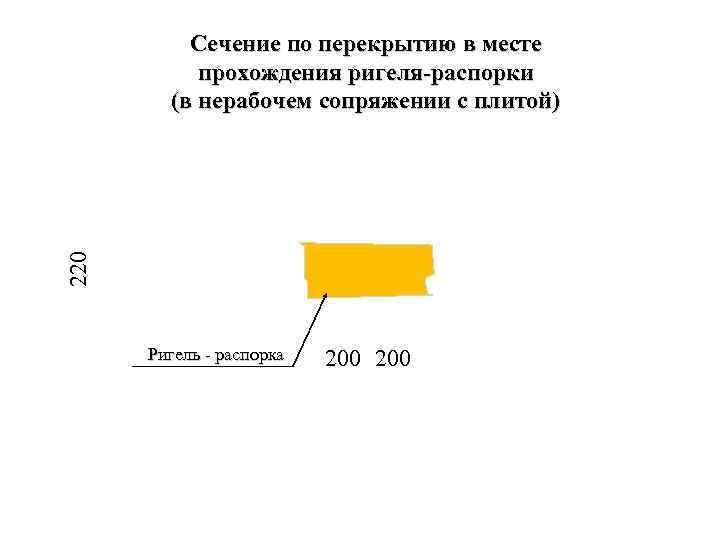

220 Сечение по перекрытию в месте прохождения ригеля-распорки (в нерабочем сопряжении с плитой) Ригель - распорка 200

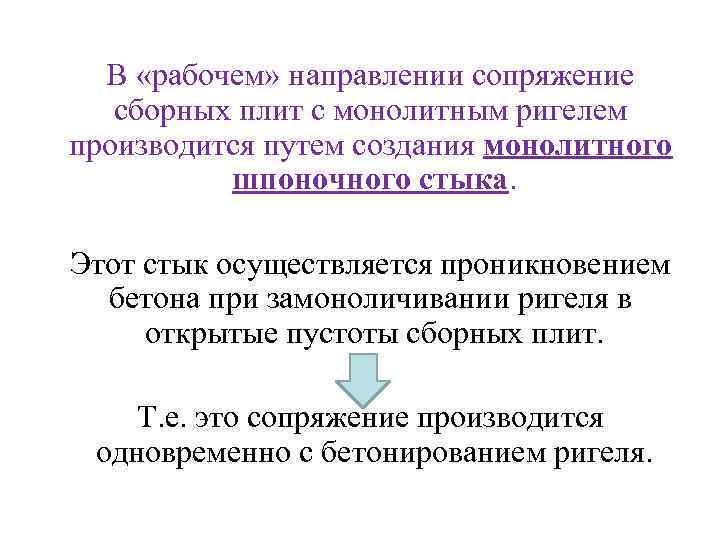

В «рабочем» направлении сопряжение сборных плит с монолитным ригелем производится путем создания монолитного шпоночного стыка. Этот стык осуществляется проникновением бетона при замоноличивании ригеля в открытые пустоты сборных плит. Т. е. это сопряжение производится одновременно с бетонированием ригеля.

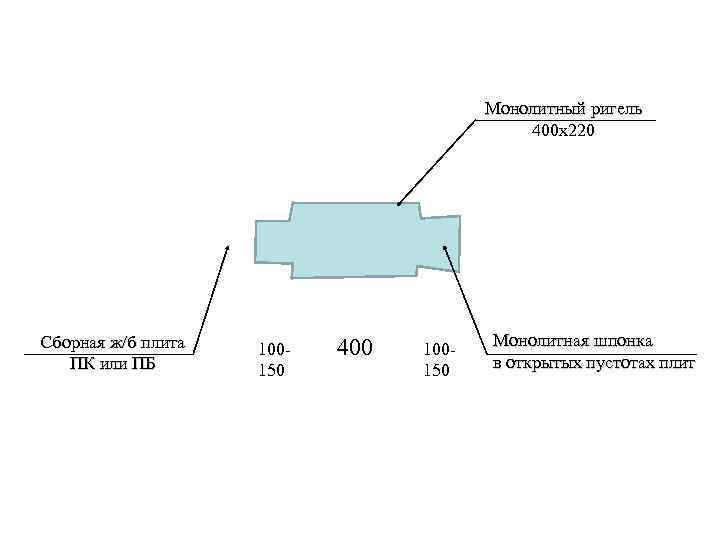

Монолитный ригель 400 х220 Сборная ж/б плита ПК или ПБ 100150 400 100150 Монолитная шпонка в открытых пустотах плит

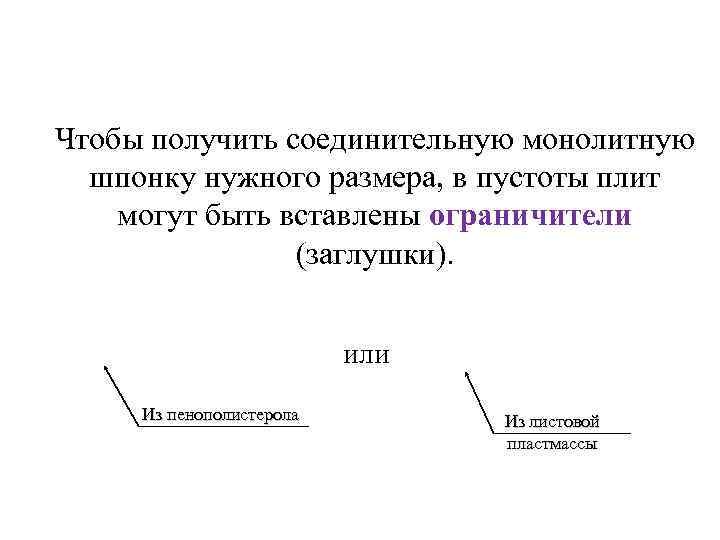

Чтобы получить соединительную монолитную шпонку нужного размера, в пустоты плит могут быть вставлены ограничители (заглушки). или Из пенополистерола Из листовой пластмассы

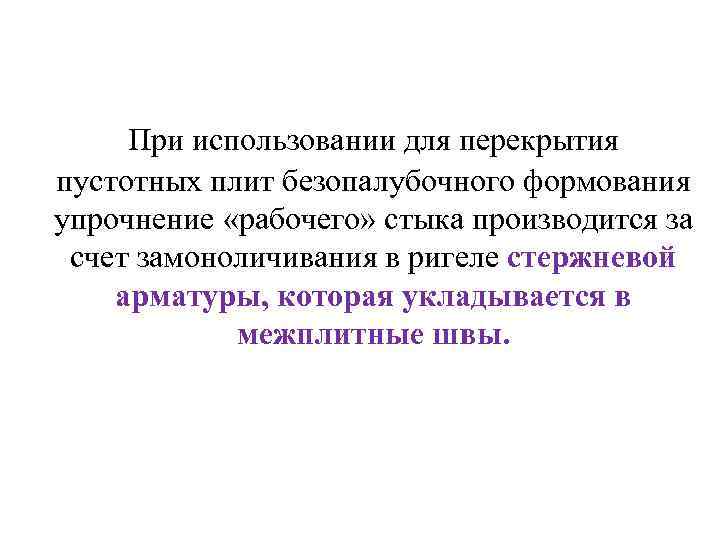

При использовании для перекрытия пустотных плит безопалубочного формования упрочнение «рабочего» стыка производится за счет замоноличивания в ригеле стержневой арматуры, которая укладывается в межплитные швы.

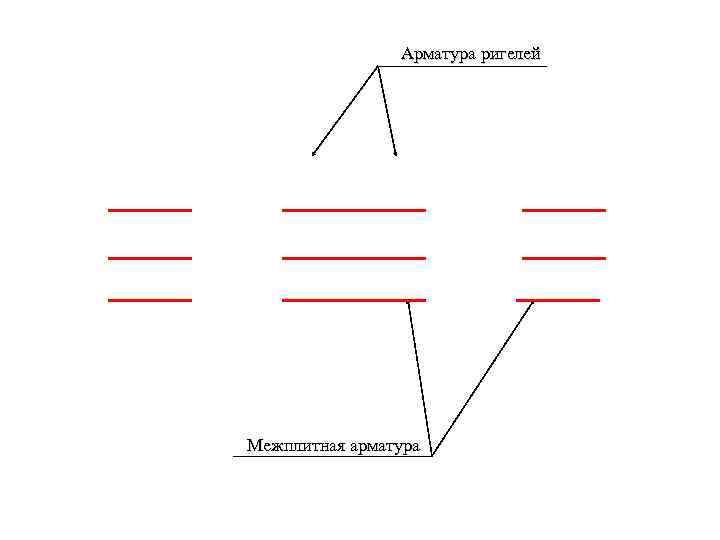

Арматура ригелей Межплитная арматура

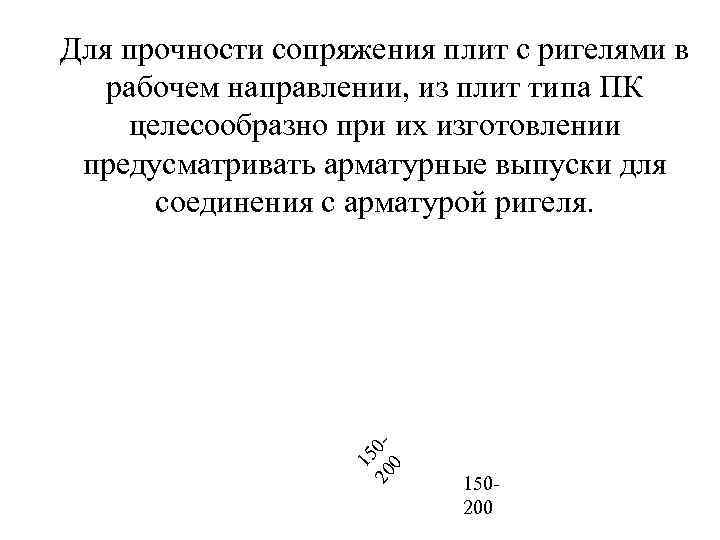

15 20 00 Для прочности сопряжения плит с ригелями в рабочем направлении, из плит типа ПК целесообразно при их изготовлении предусматривать арматурные выпуски для соединения с арматурой ригеля. 150200

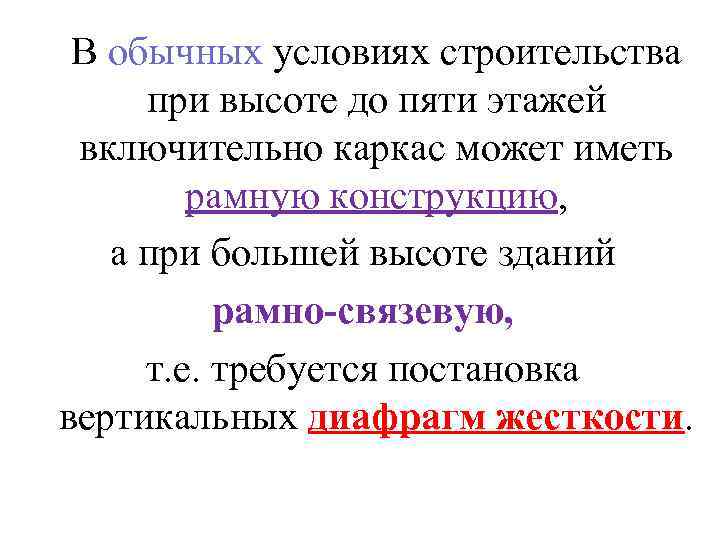

В обычных условиях строительства при высоте до пяти этажей включительно каркас может иметь рамную конструкцию, а при большей высоте зданий рамно-связевую, т. е. требуется постановка вертикальных диафрагм жесткости.

Вертикальные диафрагмы жесткости

Область применения Система предназначена прежде всего для возведения жилых домов с современными потребительскими качествами и минимальной стоимостью строительства и содержания. • дом из кирпича – 3 т/м. кв. площади • крупнопанельный бескаркасный дом – 2 т/м. кв. • минский каркас – 1 т/м. кв.

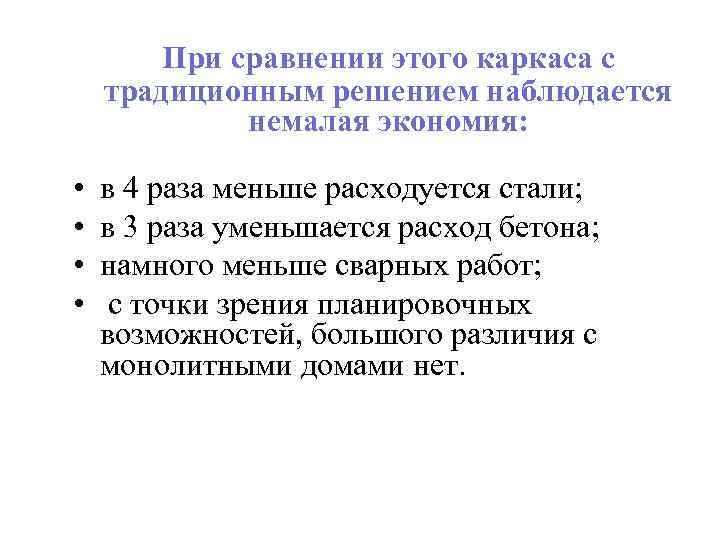

При сравнении этого каркаса с традиционным решением наблюдается немалая экономия: • • в 4 раза меньше расходуется стали; в 3 раза уменьшается расход бетона; намного меньше сварных работ; с точки зрения планировочных возможностей, большого различия с монолитными домами нет.

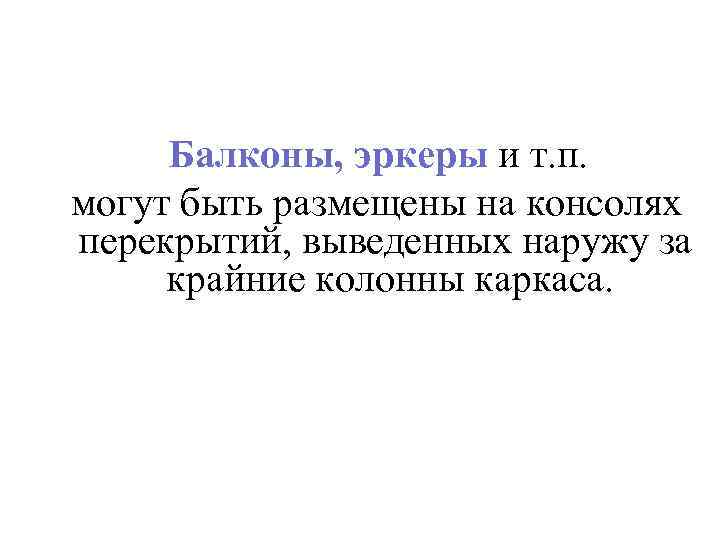

Балконы, эркеры и т. п. могут быть размещены на консолях перекрытий, выведенных наружу за крайние колонны каркаса.

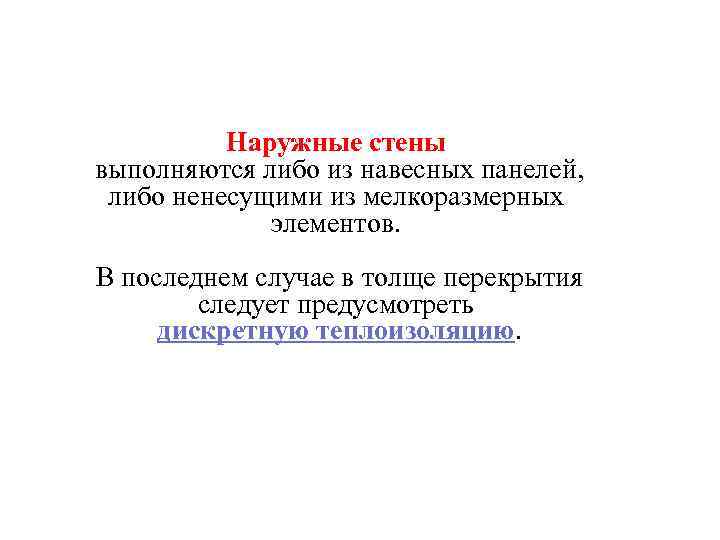

Наружные стены выполняются либо из навесных панелей, либо ненесущими из мелкоразмерных элементов. В последнем случае в толще перекрытия следует предусмотреть дискретную теплоизоляцию.

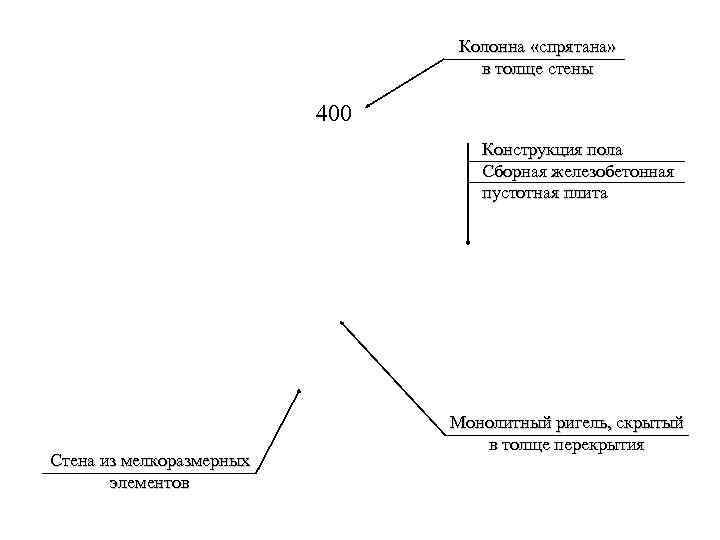

Колонна «спрятана» в толще стены 400 Конструкция пола Сборная железобетонная пустотная плита Стена из мелкоразмерных элементов Монолитный ригель, скрытый в толще перекрытия

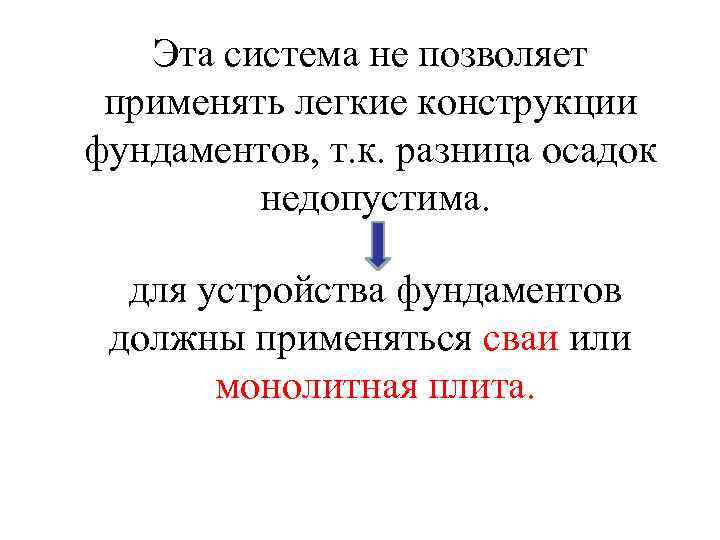

Эта система не позволяет применять легкие конструкции фундаментов, т. к. разница осадок недопустима. для устройства фундаментов должны применяться сваи или монолитная плита.

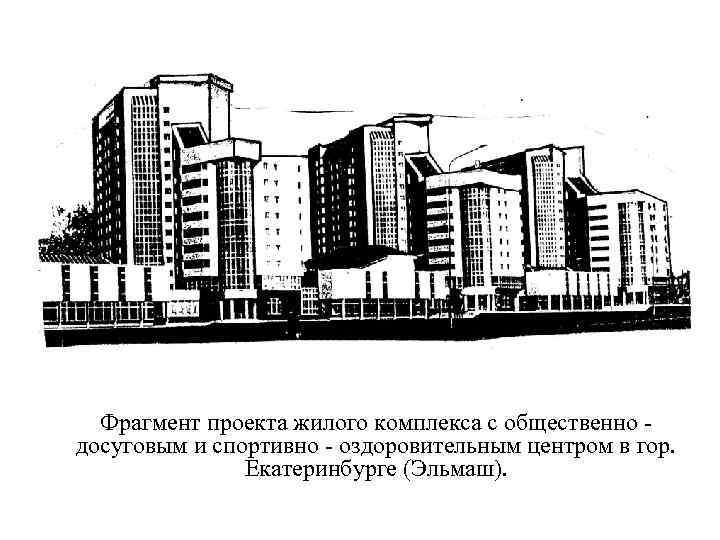

Фрагмент проекта жилого комплекса с общественно досуговым и спортивно - оздоровительным центром в гор. Екатеринбурге (Эльмаш).

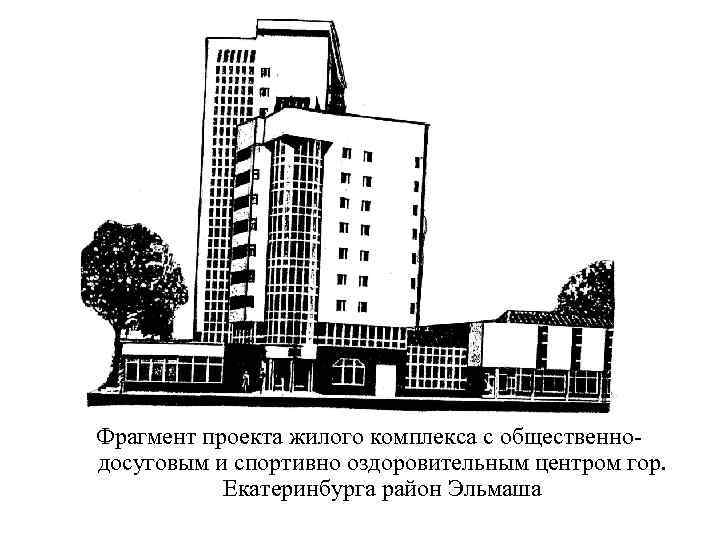

Фрагмент проекта жилого комплекса с общественнодосуговым и спортивно оздоровительным центром гор. Екатеринбурга район Эльмаша
