Каркасная система стена каркас

Каркасная система стена каркас

Стоечно-балочная система Стойки - колонны Балки - ригели Каркасная система

Конструктивные схемы каркасных зданий С поперечными ригелями — поперечная рама С продольными ригелями — продольная рама С перекрестным расположением ригелей — перекрестная рама Безригельный каркас

Типы каркаса по способу обеспечения пространственной жесткости 1 - Рама, рамный каркас Все узлы жесткие Рамно-связевый 2 - Связи стержневые В плане нет диафрагм жесткости Рамно-связевый, 3 - Диафрагма жесткости

Рамно-связевый каркас Диафрагма жесткости Рама Диафрагмы жесткости стержневые Диафрагма жесткости сплошная

Связевая схема каркасного несущего остова Диафрагмы жесткости в 2 -х направлениях, воспринимают все горизонтальные усилия Шарнирные соединения в узлах Пространственное ядро жесткости (каркасно-ствольная система)

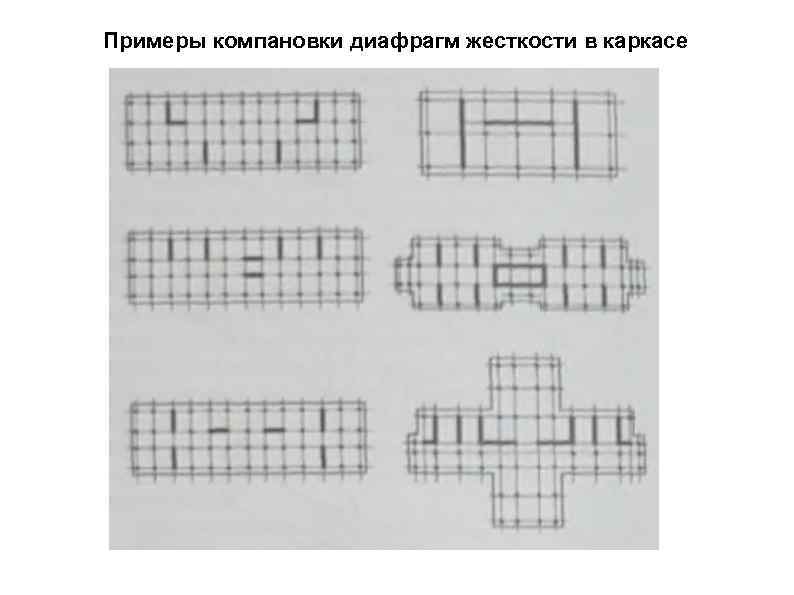

Примеры компановки диафрагм жесткости в каркасе

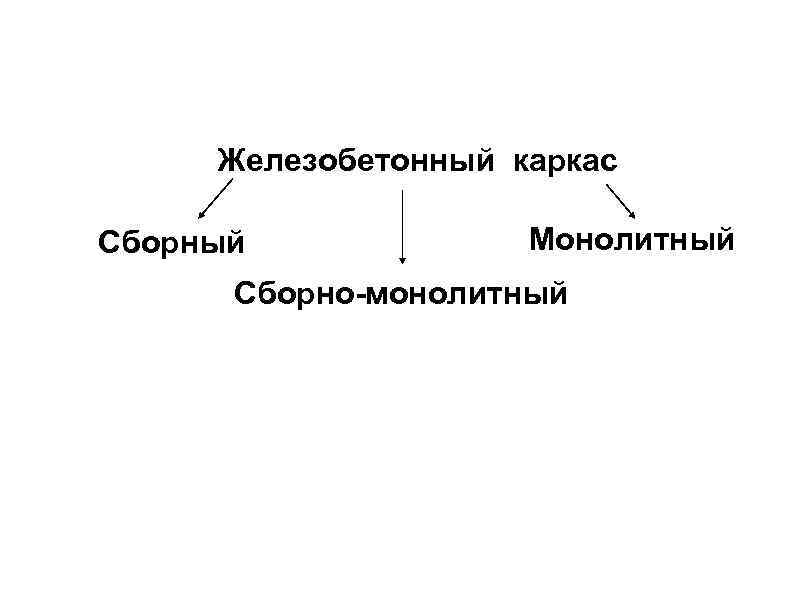

Железобетонный каркас Сборный Монолитный Сборно-монолитный

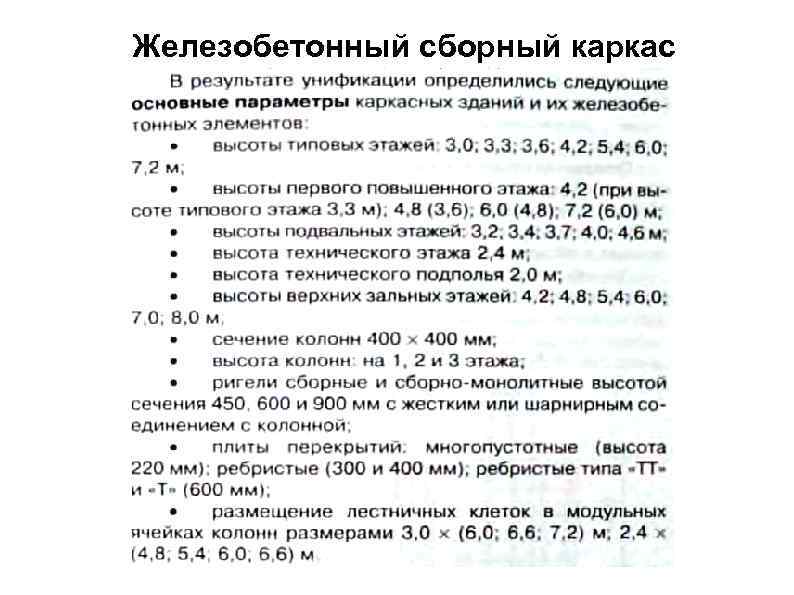

Железобетонный сборный каркас

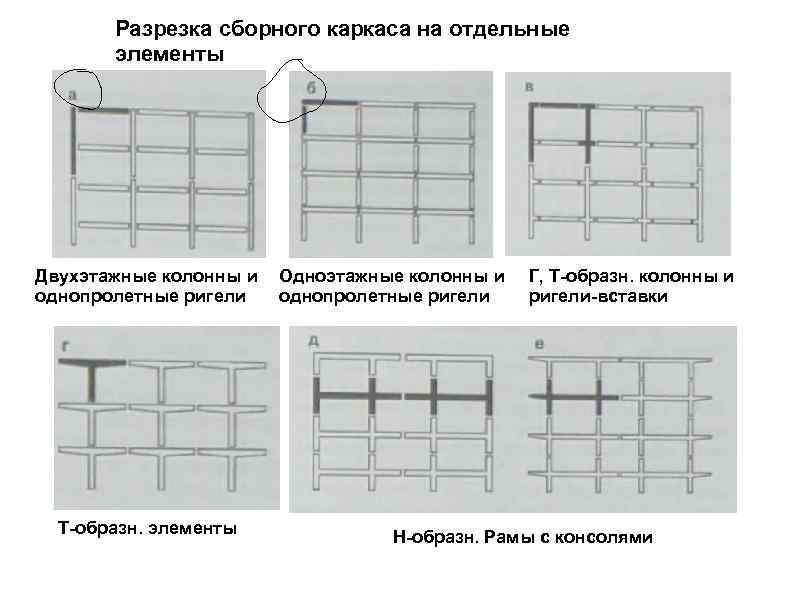

Разрезка сборного каркаса на отдельные элементы Двухэтажные колонны и Одноэтажные колонны и Г, Т-образн. колонны и однопролетные ригели-вставки Т-образн. элементы Н-образн. Рамы с консолями

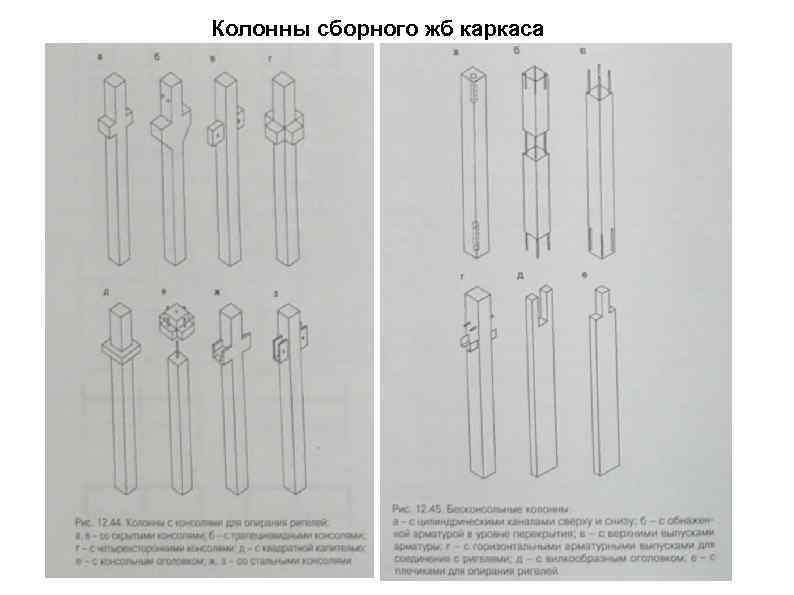

Колонны сборного жб каркаса

Стыки колонн по высоте Со сферическими С фрезерованными Со стальными бетонными торцами стальных оголовниками сердечников

Стык колонн и колонны с ригелем Колонны

Ригели С подрезкой на опоре и горизонт. проемами С подрезкой на опоре и гнездами для второстепенных балок С зауженными опорными торцами С подрезкой и полками для опирания плит

Ригели легкого и тяжелого каркасов: Р – рядовые РА – коридорные РФ – фасадные Высота на опоре: 300 мм для пролетов до 9 м включительно; 450 мм для легкого каркаса (рядовые); 600 мм для пролета 12 м; 900 мм для тяжелого каркаса (рядовые); 480 мм для легкого каркаса (фасадные).

Сопряжение ригеля с колонной Шарнирное, опирание ригеля на консоль колонны, связевый каркас Жесткий стык, с открытыми ж-б. Консолями, рамный каркас. Производственные здания.

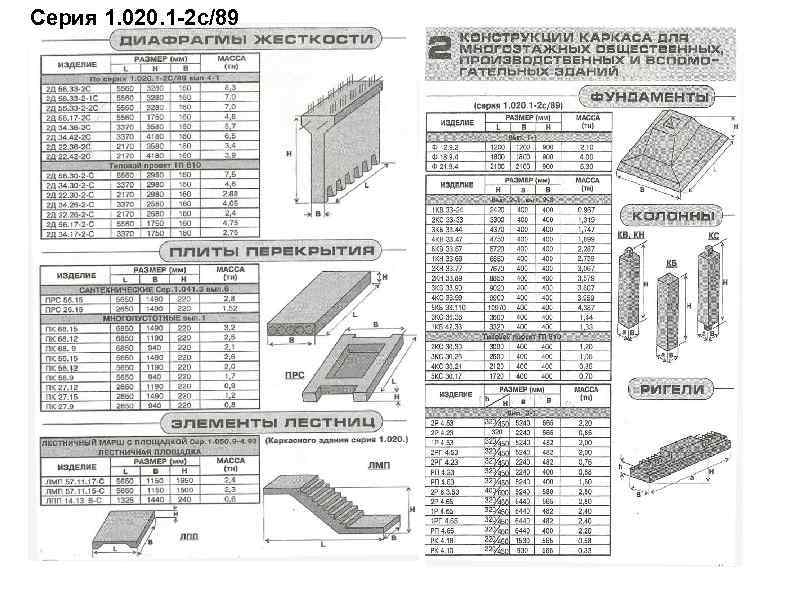

Серия 1. 020. 1 -2 с/89

Отдельностоящие фундаменты. Под колонны Траверса Подколонник Стакан фундаментная Подколонник плита

железобетонный каркас: сборный, монолитный, сборномонолитный

Стальной каркас

Стальной каркас

Каркасно-ствольное. Стальной каркас «МОСС-ТЕМА»
