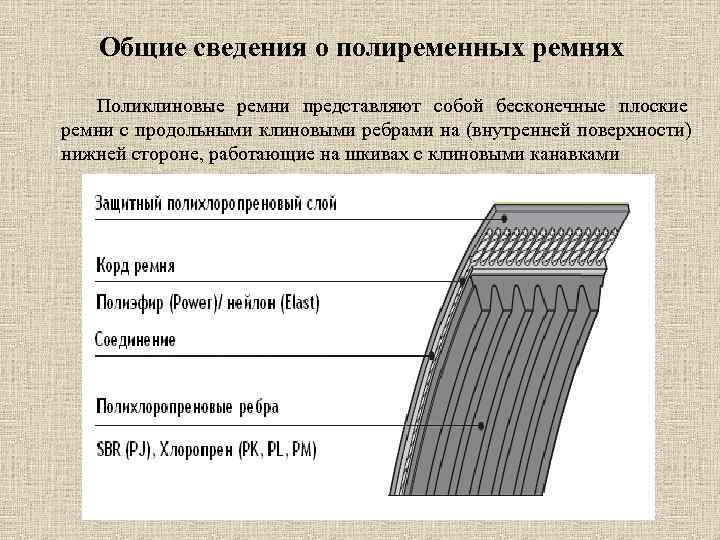

Общие сведения о полиременных ремнях Поликлиновые ремни представляют собой бесконечные плоские ремни с продольными клиновыми ребрами на (внутренней поверхности) нижней стороне, работающие на шкивах с клиновыми канавками

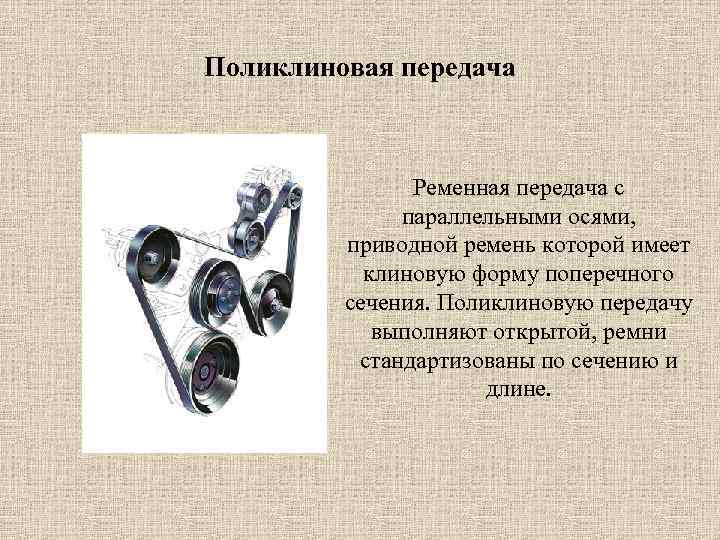

Поликлиновая передача Ременная передача с параллельными осями, приводной ремень которой имеет клиновую форму поперечного сечения. Поликлиновую передачу выполняют открытой, ремни стандартизованы по сечению и длине.

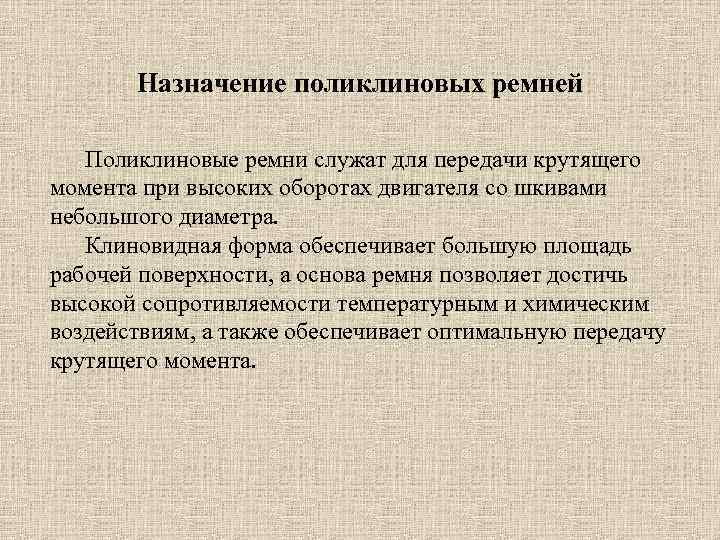

Назначение поликлиновых ремней Поликлиновые ремни служат для передачи крутящего момента при высоких оборотах двигателя со шкивами небольшого диаметра. Клиновидная форма обеспечивает большую площадь рабочей поверхности, а основа ремня позволяет достичь высокой сопротивляемости температурным и химическим воздействиям, а также обеспечивает оптимальную передачу крутящего момента.

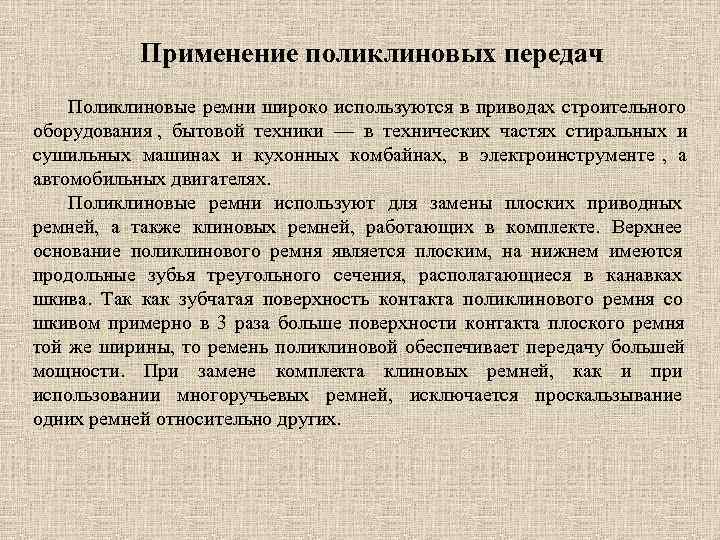

Применение поликлиновых передач Поликлиновые ремни широко используются в приводах строительного оборудования , бытовой техники — в технических частях стиральных и сушильных машинах и кухонных комбайнах, в электроинструменте , а автомобильных двигателях. Поликлиновые ремни используют для замены плоских приводных ремней, а также клиновых ремней, работающих в комплекте. Верхнее основание поликлинового ремня является плоским, на нижнем имеются продольные зубья треугольного сечения, располагающиеся в канавках шкива. Так как зубчатая поверхность контакта поликлинового ремня со шкивом примерно в 3 раза больше поверхности контакта плоского ремня той же ширины, то ремень поликлиновой обеспечивает передачу большей мощности. При замене комплекта клиновых ремней, как и при использовании многоручьевых ремней, исключается проскальзывание одних ремней относительно других.

Достоинства полиременных передач 1. меньшие габариты, чем другие ременные передачи; 2. большая нагрузочная способность (до 20 к. Вт на ребро); 3. высокие скоростные характеристики (до 60 м/с); 4. позволяют реализовать большие передаточные отношения; 5. обеспечивают плавность вращения приводного механизма; 6. допускают обратный изгиб, что позволяет компоновку с несколькими приводными шкивами; 7. возможна передача с непараллельными валами (полуперекрестная); 8. низкий шум; высокий КПД (до 98%) 9. износостойкость, длительный срок эксплуатации.

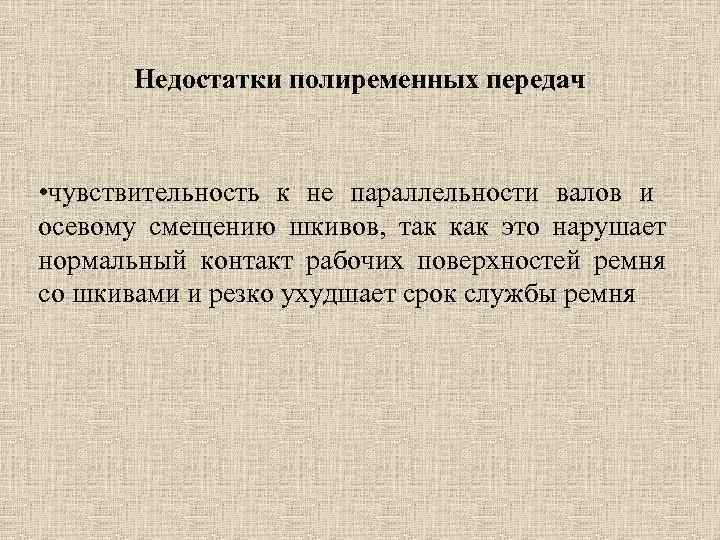

Недостатки полиременных передач • чувствительность к не параллельности валов и осевому смещению шкивов, так как это нарушает нормальный контакт рабочих поверхностей ремня со шкивами и резко ухудшает срок службы ремня

Основные расчетные формулы передачи Дальнейший расчет поликлиновой передачи сводится к определению числа ребер z по формуле: z=10 P/Pp, где P — передаваемая мощность на ведущем валу; P p — мощность, передаваемая ремнем с 10 ребрами. Нагрузка на вал клиноременной передачи: R = 2 F 0 z sin(α 1/2), где F 0 — натяжение ветви одного ремня; α 1 — угол обхвата малого шкива. Передаточное отношение u всех передач, определяется по формуле: u=ɷ 1/ɷ 2 =n 1/n 2, где ɷ 1, n 1 и ɷ 2 , n 2 - угловая скорость и частота вращения соответственно ведущего и ведомого шкивов.

Заключение В поликлиновых ремнях сочетаются отличная передача мощности клинового ремня и высокая эластичность плоских ремней. Также поликлиновой ремень является экономичным решением для тяжелых условий эксплуатации в приводах с высокими скоростями и большими передаточными отношениями, а так же при не больших размерах ременных шкивов и блоков натяжных. Поликлиновые ремни – разработаны для приводов со стабильным (константным) межосевым диаметром шкивов без применения натяжных роликов (отдельных). По статистике поликлиновый ремень хорошо себя зарекомендовали при испытаниях в серпантинных приводах, при высоких передаточных отношениях. Поликлиновые ремни отлично дополняют программы, так как хорошо передаю крутящий момент, при передаче высоких нагрузок на приводах малых размеров. Такие цепи используются как в тяжелой промышленности, так и в бытовой технике.
