Карагандинский государственный технический университет Кафедра физики ФИЗИКА 2 ИНТЕРФЕРЕНЦИЯ СВЕТА Мультимедийная презентация для всех Карагандинский государственный технический университет Кафедра физики ФИЗИКА 2 ИНТЕРФЕРЕНЦИЯ СВЕТА Мультимедийная презентация для всех технических специальностей Разработчик: ст. преподаватель Курочкина Т. Н.

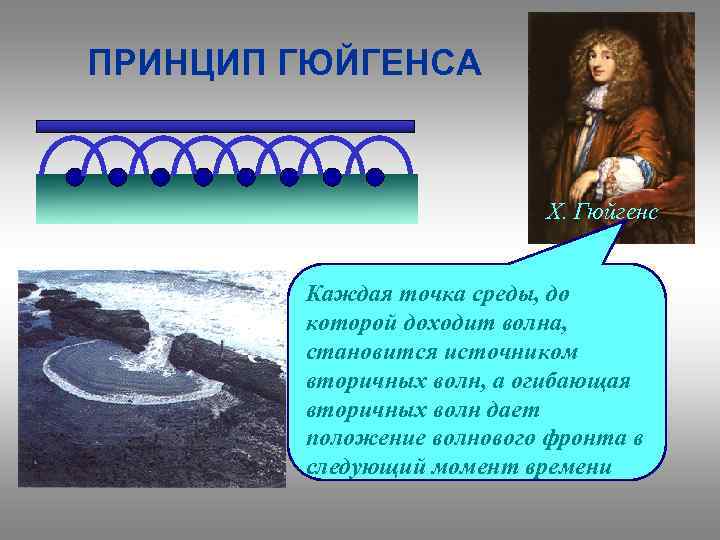

ПРИНЦИП ГЮЙГЕНСА Х. Гюйгенс Каждая точка среды, до которой доходит волна, становится источником вторичных ПРИНЦИП ГЮЙГЕНСА Х. Гюйгенс Каждая точка среды, до которой доходит волна, становится источником вторичных волн, а огибающая вторичных волн дает положение волнового фронта в следующий момент времени

КОГЕРЕНТНОСТЬ Волны с одинаковой длиной волны и постоянной разностью фаз называют когерентными КОГЕРЕНТНОСТЬ Волны с одинаковой длиной волны и постоянной разностью фаз называют когерентными

ИНТЕРФЕРЕНЦИЯ явление устойчивого во времени усиления или ослабления колебаний в разных точках пространства (пространственное ИНТЕРФЕРЕНЦИЯ явление устойчивого во времени усиления или ослабления колебаний в разных точках пространства (пространственное распределение энергии), которое происходит при наложении двух или нескольких когерентных волн

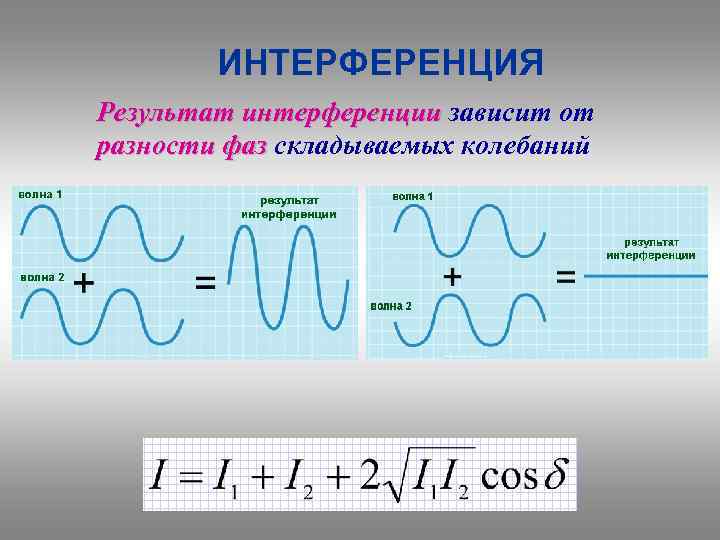

ИНТЕРФЕРЕНЦИЯ Результат интерференции зависит от разности фаз складываемых колебаний ИНТЕРФЕРЕНЦИЯ Результат интерференции зависит от разности фаз складываемых колебаний

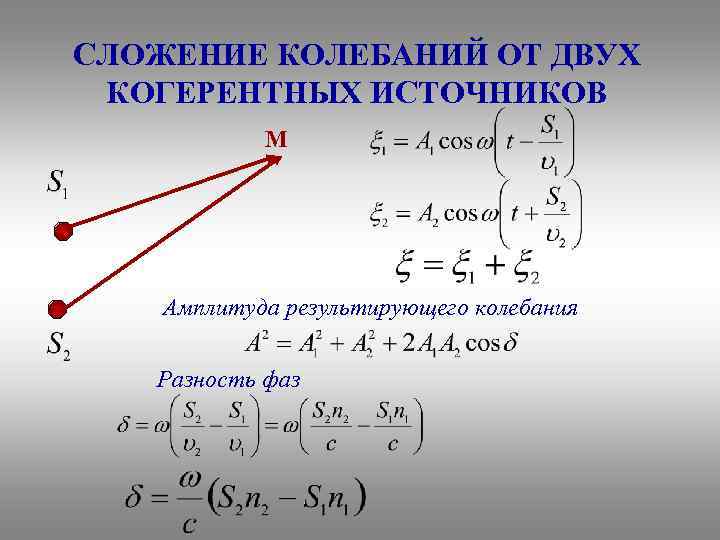

СЛОЖЕНИЕ КОЛЕБАНИЙ ОТ ДВУХ КОГЕРЕНТНЫХ ИСТОЧНИКОВ M Амплитуда результирующего колебания Разность фаз СЛОЖЕНИЕ КОЛЕБАНИЙ ОТ ДВУХ КОГЕРЕНТНЫХ ИСТОЧНИКОВ M Амплитуда результирующего колебания Разность фаз

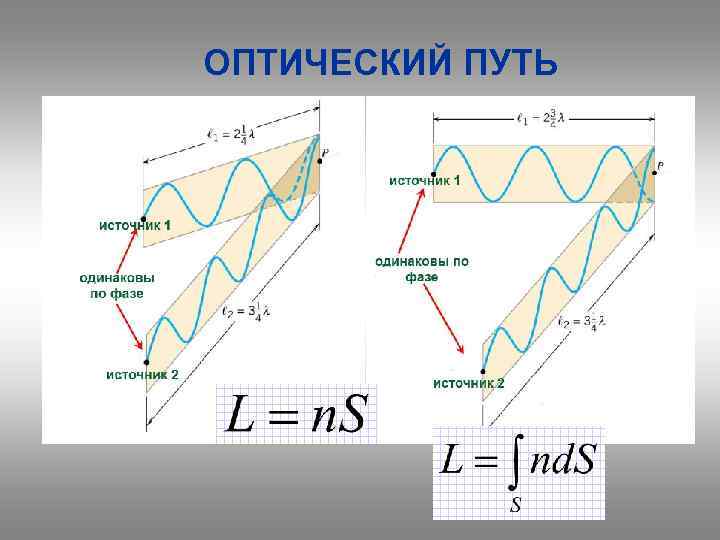

ОПТИЧЕСКИЙ ПУТЬ ОПТИЧЕСКИЙ ПУТЬ

ОПТИЧЕСКАЯ РАЗНОСТЬ ХОДА оптическая разность хода ОПТИЧЕСКАЯ РАЗНОСТЬ ХОДА оптическая разность хода

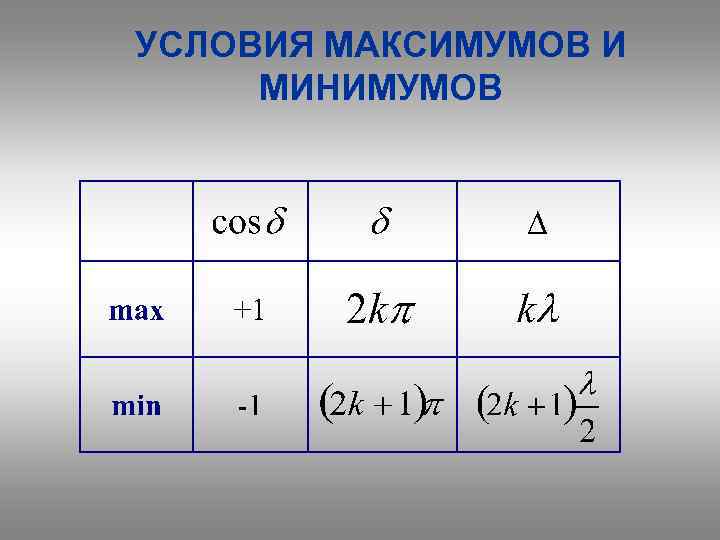

УСЛОВИЯ МАКСИМУМОВ И МИНИМУМОВ Условие интерференционного максимума Условие интерференционного минимума УСЛОВИЯ МАКСИМУМОВ И МИНИМУМОВ Условие интерференционного максимума Условие интерференционного минимума

УСЛОВИЯ МАКСИМУМОВ И МИНИМУМОВ УСЛОВИЯ МАКСИМУМОВ И МИНИМУМОВ

ОПЫТ ЮНГА Томас Юнг Получение когерентных источников достигается за счет разделения волнового фронта при ОПЫТ ЮНГА Томас Юнг Получение когерентных источников достигается за счет разделения волнового фронта при прохождении через две щели

ОПЫТ ЮНГА Y d L 0 ОПЫТ ЮНГА Y d L 0

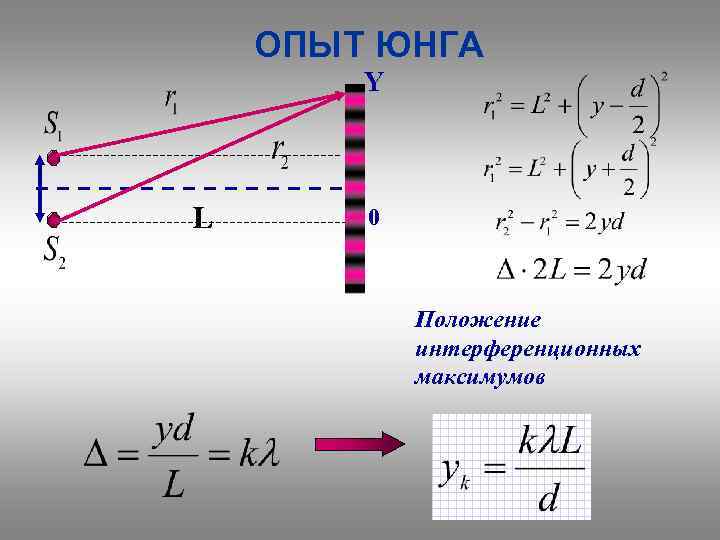

ОПЫТ ЮНГА Y L 0 Положение интерференционных максимумов ОПЫТ ЮНГА Y L 0 Положение интерференционных максимумов

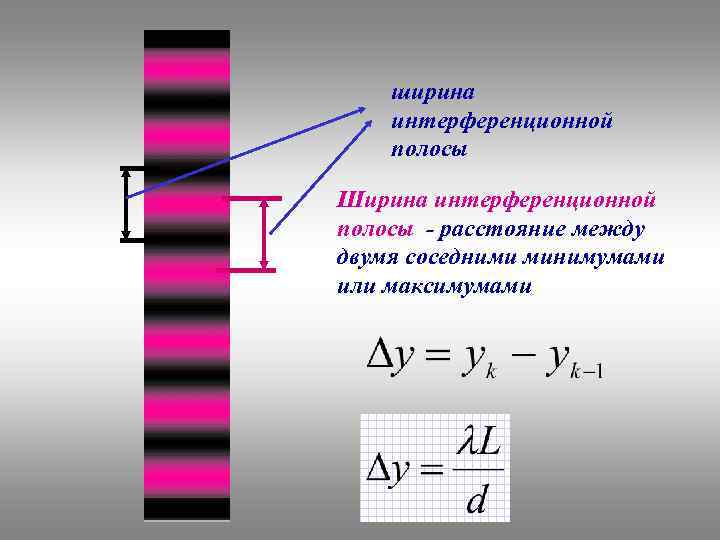

ширина интерференционной полосы Ширина интерференционной полосы - расстояние между двумя соседними минимумами или максимумами ширина интерференционной полосы Ширина интерференционной полосы - расстояние между двумя соседними минимумами или максимумами

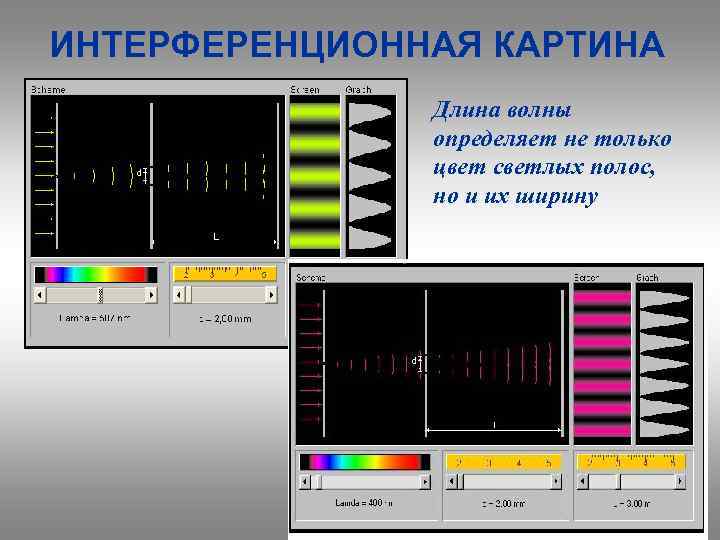

ИНТЕРФЕРЕНЦИОННАЯ КАРТИНА Длина волны определяет не только цвет светлых полос, но и их ширину ИНТЕРФЕРЕНЦИОННАЯ КАРТИНА Длина волны определяет не только цвет светлых полос, но и их ширину

ИНТЕРФЕРЕНЦИЯ В ТОНКИХ ПЛЕНКАХ ИНТЕРФЕРЕНЦИЯ В ТОНКИХ ПЛЕНКАХ

ИНТЕРФЕРЕНЦИЯ В ТОНКИХ ПЛЕНКАХ 1 2 d При отражении от оптически более плотной среды ИНТЕРФЕРЕНЦИЯ В ТОНКИХ ПЛЕНКАХ 1 2 d При отражении от оптически более плотной среды фаза колебаний изменяется на противоположную, что эквивалентно противоположную потере полуволны

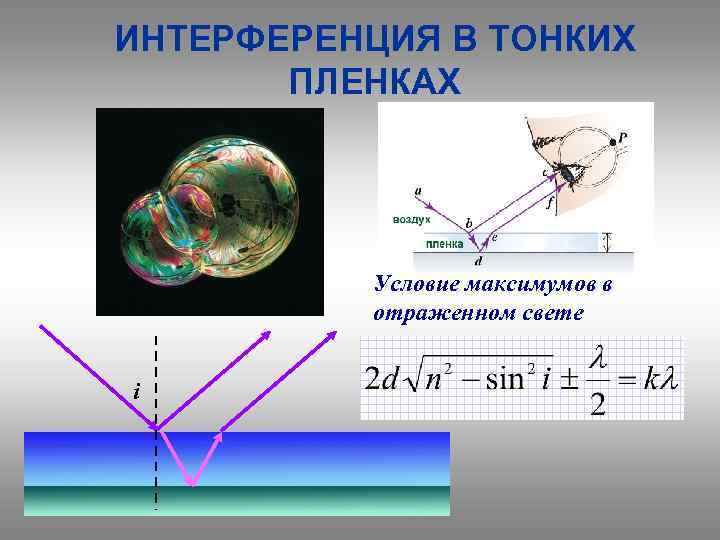

ИНТЕРФЕРЕНЦИЯ В ТОНКИХ ПЛЕНКАХ Условие максимумов в отраженном свете i ИНТЕРФЕРЕНЦИЯ В ТОНКИХ ПЛЕНКАХ Условие максимумов в отраженном свете i

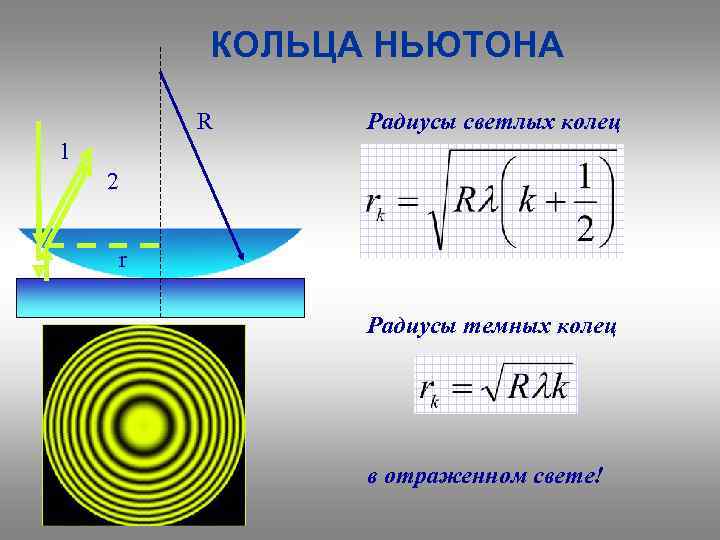

КОЛЬЦА НЬЮТОНА R Радиусы светлых колец 1 2 r Радиусы темных колец в отраженном КОЛЬЦА НЬЮТОНА R Радиусы светлых колец 1 2 r Радиусы темных колец в отраженном свете!

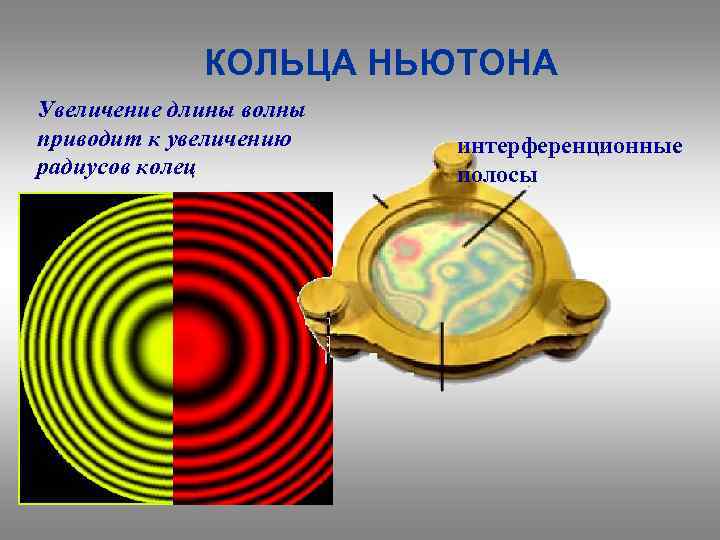

КОЛЬЦА НЬЮТОНА Увеличение длины волны приводит к увеличению радиусов колец интерференционные полосы КОЛЬЦА НЬЮТОНА Увеличение длины волны приводит к увеличению радиусов колец интерференционные полосы

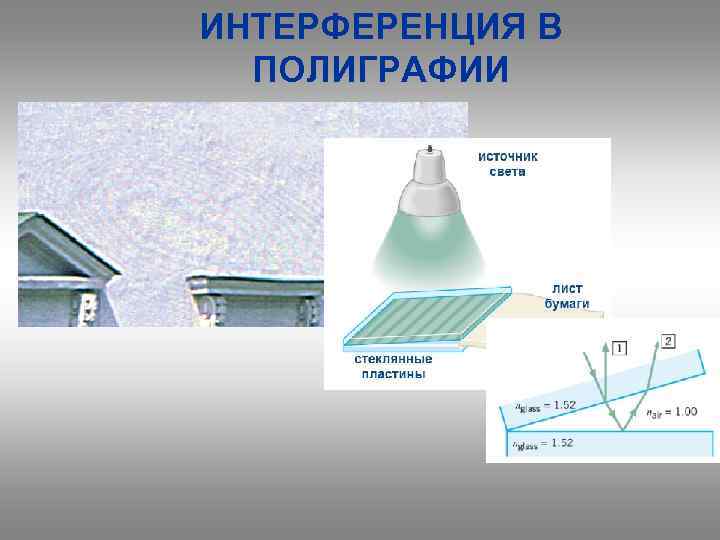

ИНТЕРФЕРЕНЦИЯ В ПОЛИГРАФИИ ИНТЕРФЕРЕНЦИЯ В ПОЛИГРАФИИ

СПАСИБО за внимание СПАСИБО за внимание
