Канопус-В 1 Космический комплекс Канопус-В Космический аппарат

Канопус-В 1

Космический комплекс «Канопус-В» Космический аппарат «Канопус-В» № 1 для оперативного мониторинга техногенных и природных чрезвычайных ситуаций. 2

Структурно-функциональная схема КА «Канопус-В» № 1 3

Состав совмещенного НКУ «Канопус-В» и БНКУ, РБ НКУ «Канопус-В» , РФ КИП БНКУ ЦУП БКА ЦКЭР КИС «Клен-М» КИС «Клен» КС КИС «Клен-Р» Республика Белоруссия, п. Плещеницы Республика Белоруссия, г. Минск г. Москва ЗКИП, г. Москва ЦКИП, г. Железногорск НАН Беларуси ОАО «РКС» ОАО «ИСС» ССПД БНКУ МССПД НАКУ КА НСЭН и измерений ЦУП КА «Канопус-В» БНКПОР Сектор управления ГК НКПОР ВЗАИМОДЕЙСТВУЮЩИЕ КОМПЛЕКСЫ - объекты Роскосмоса ЦСАКП г. Королев ФГУП ЦНИИмаш 4

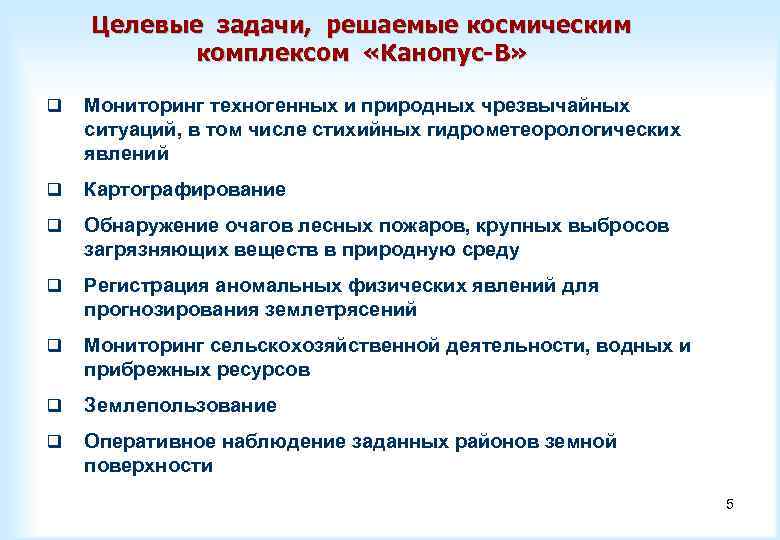

Целевые задачи, решаемые космическим комплексом «Канопус-В» q Мониторинг техногенных и природных чрезвычайных ситуаций, в том числе стихийных гидрометеорологических явлений q Картографирование q Обнаружение очагов лесных пожаров, крупных выбросов загрязняющих веществ в природную среду q Регистрация аномальных физических явлений для прогнозирования землетрясений q Мониторинг сельскохозяйственной деятельности, водных и прибрежных ресурсов q Землепользование q Оперативное наблюдение заданных районов земной поверхности 5

Основные технические характеристики КА «Канопус-В» № 1 Высота орбиты, км 510± 10 Тип орбиты Солнечно-синхронная орбита Наклонение плоскости орбиты, град 97, 4 5688 11: 30 465 110 РН «Союз ФГ» с РБ «Фрегат» групповой 5 – 7 лет Электромеханическая, трехосная не хуже 5 0, 001 Период обращения, с Время восходящего узла, ч: мин Масса КА (с полезной нагрузкой), кг Масса комплекса целевой аппаратуры, кг Ракета-носитель Тип запуска Срок активного существования Тип системы ориентации и ее параметры -точность ориентации по углу, угл. мин -точность стабилизации, град/с Возможность программных разворотов вокруг осей рысканья и тангажа Напряжение питания бортовой аппаратуры, В Средневитковая мощность СЭС (в конце САС), Вт Кратковременная перегрузка СЭС (не более 10 мин) Температура посадочных мест блоков, град С имеется 24 - 34 300 680 от 0 до + 40 6

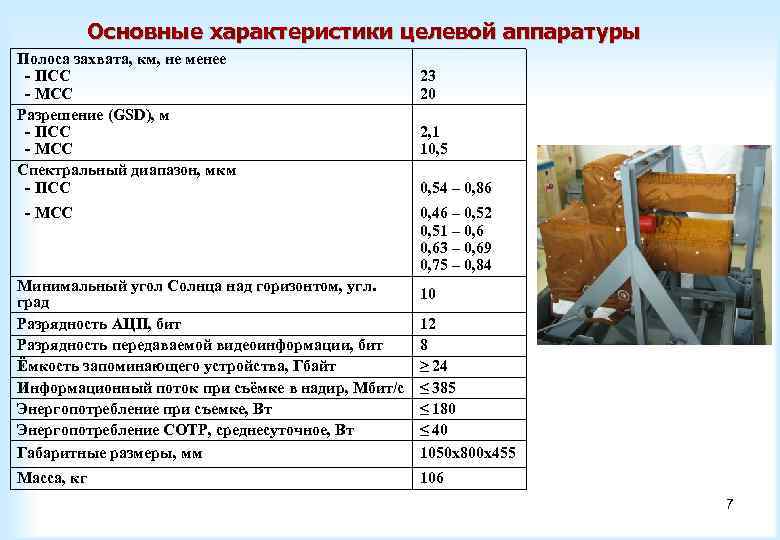

Основные характеристики целевой аппаратуры Полоса захвата, км, не менее - ПСС - МСС Разрешение (GSD), м - ПСС - МСС Спектральный диапазон, мкм - ПСС - МСС 23 20 2, 1 10, 54 – 0, 86 0, 46 – 0, 52 0, 51 – 0, 63 – 0, 69 0, 75 – 0, 84 Минимальный угол Солнца над горизонтом, угл. град Разрядность АЦП, бит Разрядность передаваемой видеоинформации, бит Ёмкость запоминающего устройства, Гбайт Информационный поток при съёмке в надир, Мбит/с Энергопотребление при съемке, Вт Энергопотребление СОТР, среднесуточное, Вт Габаритные размеры, мм 10 Масса, кг 106 12 8 ≥ 24 ≤ 385 ≤ 180 ≤ 40 1050 х800 х455 7

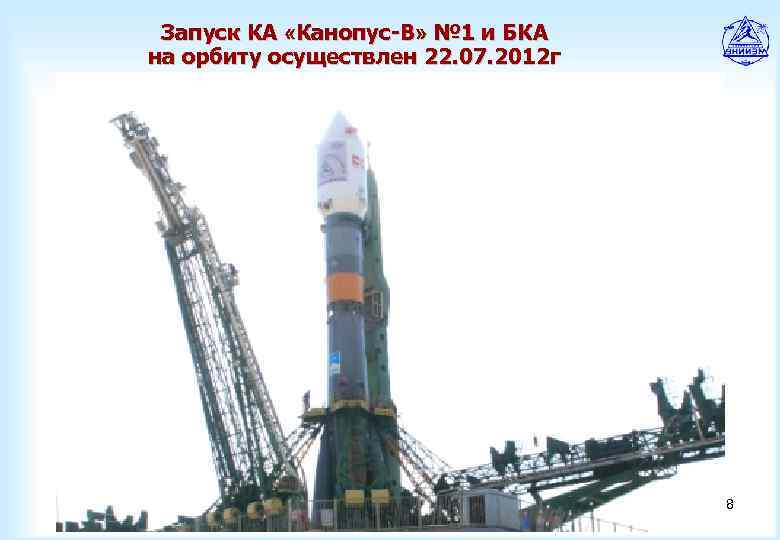

Запуск КА «Канопус-В» № 1 и БКА на орбиту осуществлен 22. 07. 2012 г 8

Снимки с КА «Канопус-В» № 1 Калифорния – Лейк – Хавасу - Сити 9

США, штат Невада, Боулдер-Сити (ПСС) 10

Бахрейн, (аэропорт, ПСС, МСС; фрагмент) 11

Плавучий город (Бахрейн) 12

Международный аэропорт Аль-Мактум (Дубай) 13

Мекка (увеличенный) 14

Красноярск (увеличенный) 15

Владивосток – о. Русский (гавань) 16

Минск 17

Минск 18

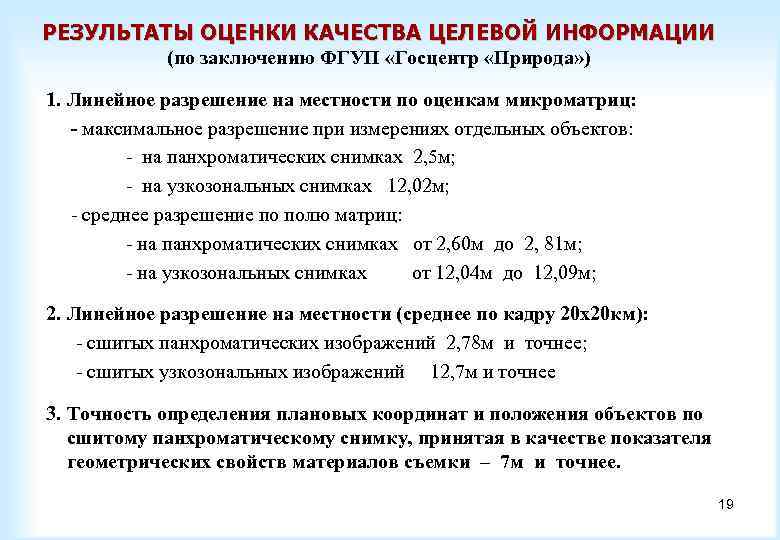

РЕЗУЛЬТАТЫ ОЦЕНКИ КАЧЕСТВА ЦЕЛЕВОЙ ИНФОРМАЦИИ (по заключению ФГУП «Госцентр «Природа» ) 1. Линейное разрешение на местности по оценкам микроматриц: - максимальное разрешение при измерениях отдельных объектов: - на панхроматических снимках 2, 5 м; - на узкозональных снимках 12, 02 м; - среднее разрешение по полю матриц: - на панхроматических снимках от 2, 60 м до 2, 81 м; - на узкозональных снимках от 12, 04 м до 12, 09 м; 2. Линейное разрешение на местности (среднее по кадру 20 х20 км): - сшитых панхроматических изображений 2, 78 м и точнее; - сшитых узкозональных изображений 12, 7 м и точнее 3. Точность определения плановых координат и положения объектов по сшитому панхроматическому снимку, принятая в качестве показателя геометрических свойств материалов съемки – 7 м и точнее. 19

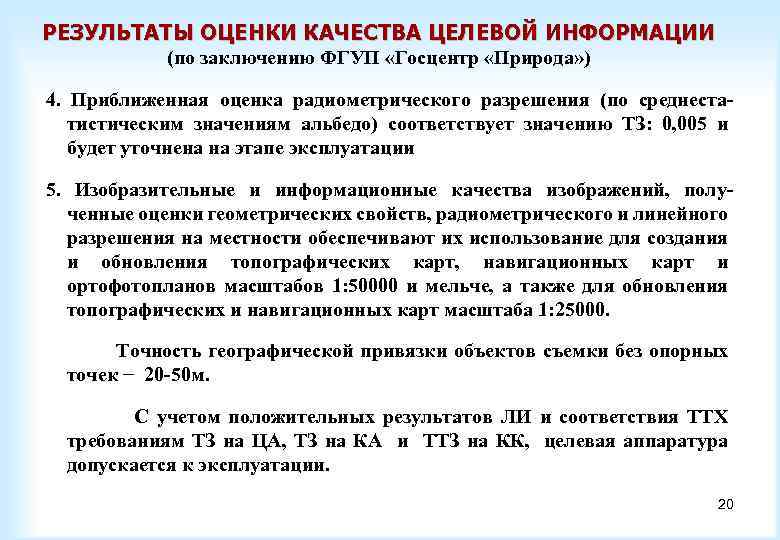

РЕЗУЛЬТАТЫ ОЦЕНКИ КАЧЕСТВА ЦЕЛЕВОЙ ИНФОРМАЦИИ (по заключению ФГУП «Госцентр «Природа» ) 4. Приближенная оценка радиометрического разрешения (по среднестатистическим значениям альбедо) соответствует значению ТЗ: 0, 005 и будет уточнена на этапе эксплуатации 5. Изобразительные и информационные качества изображений, полученные оценки геометрических свойств, радиометрического и линейного разрешения на местности обеспечивают их использование для создания и обновления топографических карт, навигационных карт и ортофотопланов масштабов 1: 50000 и мельче, а также для обновления топографических и навигационных карт масштаба 1: 25000. Точность географической привязки объектов съемки без опорных точек − 20 -50 м. С учетом положительных результатов ЛИ и соответствия ТТХ требованиям ТЗ на ЦА, ТЗ на КА и ТТЗ на КК, целевая аппаратура допускается к эксплуатации. 20

Результаты оценки выполнения требований ТТЗ и ТЗ по материалам съемки КА «Канопус-В» № п/п Задано в ТТЗ, ТЗ Измерения в НЦОМЗ Измерения в НИЦ «Планета» 1 Определение геометрического разрешения (проекция пиксела) для ПСС 2, 1 2, 22 2, 13 2 Определение геометрического разрешения (проекция пиксела) для МСС 10, 5 10, 7 12, 05 3 Размеры полосы захвата аппаратуры ПСС на местности (км) > 20 23, 78 23, 9 4 Размеры полосы захвата аппаратуры МСС на местности (км) > 20 20, 33 20, 47 5 Максимальная длительность маршрута съемки (км) > 1000 1060, 5 1300 6 Оперативность передачи информации ДЗЗ на ППИ после съемки < 12 3, 22 - Вывод: с учетом погрешности методик параметры соответствуют требованиям ТТЗ и ТЗ КА «Канопус-В» 21

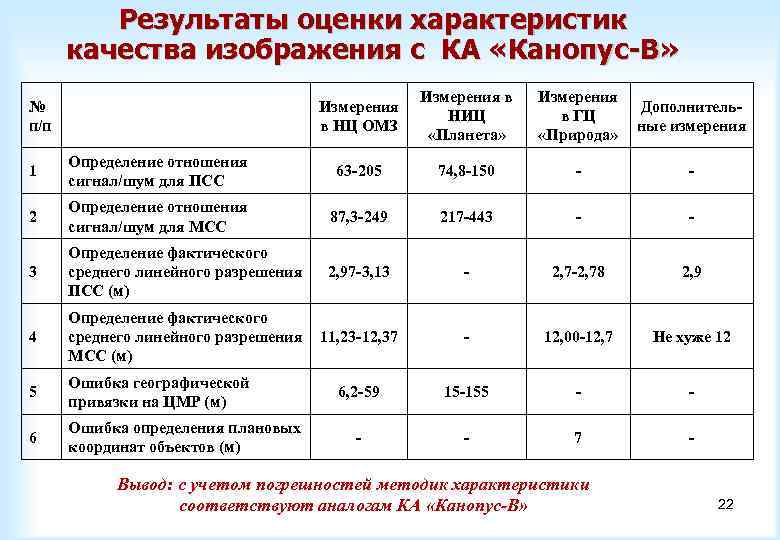

Результаты оценки характеристик качества изображения с КА «Канопус-В» Измерения в НЦ ОМЗ № п/п Измерения в НИЦ «Планета» Измерения в ГЦ «Природа» Дополнительные измерения 1 Определение отношения сигнал/шум для ПСС 63 -205 74, 8 -150 - - 2 Определение отношения сигнал/шум для МСС 87, 3 -249 217 -443 - - 3 Определение фактического среднего линейного разрешения ПСС (м) 2, 97 -3, 13 - 2, 7 -2, 78 2, 9 4 Определение фактического среднего линейного разрешения МСС (м) 11, 23 -12, 37 - 12, 00 -12, 7 Не хуже 12 5 Ошибка географической привязки на ЦМР (м) 6, 2 -59 15 -155 - - 6 Ошибка определения плановых координат объектов (м) - - 7 - Вывод: с учетом погрешностей методик характеристики соответствуют аналогам КА «Канопус-В» 22

УКП «Канопус» В ОАО «Корпорация «ВНИИЭМ» в период 2006 -2008 г. г. была создана унифицированная космическая платформа (УКП) «Канопус» УКП «Канопус» в летной конфигурации УКП «Канопус» в транспортной конфигурации 23

Основные технические характеристики УКП «Канопус» Высота орбиты, км 510± 10 Тип орбиты Солнечно-синхронная орбита Наклонение плоскости орбиты, град 97, 4 Время восходящего узла, ч: мин Масса УКП, кг Масса полезной нагрузки, кг Срок активного существования Тип системы ориентации и ее параметры 11: 30 355 110 5 – 7 лет Электромеханическая, трехосная -точность ориентации по углу, угл. мин -точность стабилизации, град/с Возможность программных разворотов вокруг осей рысканья и тангажа Напряжение питания бортовой аппаратуры, В Средневитковая мощность СЭС (в конце САС), Вт Кратковременная перегрузка СЭС (не более 10 мин) Температура посадочных мест блоков, град С не хуже 5 0, 001 имеется 24 - 34 300 680 от 0 до + 40 24
