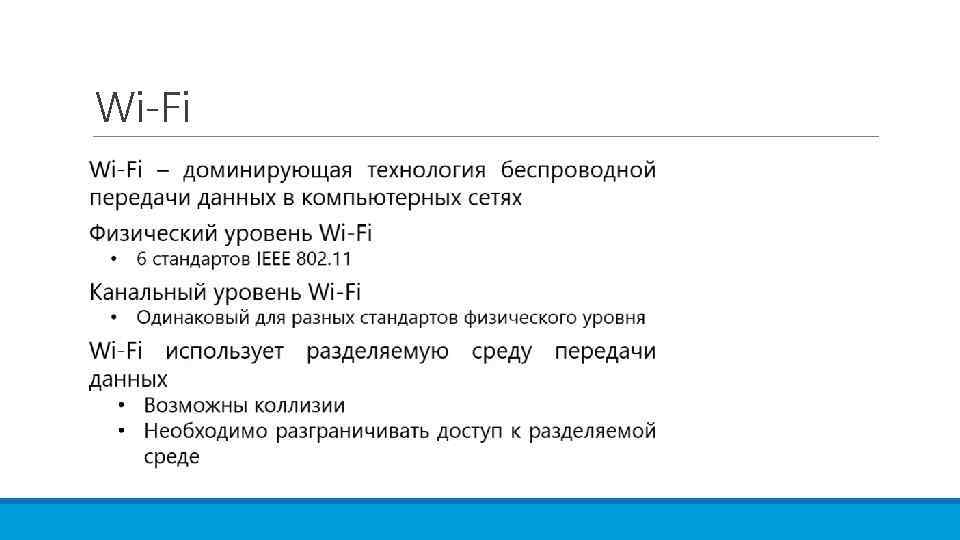

Wi-Fi

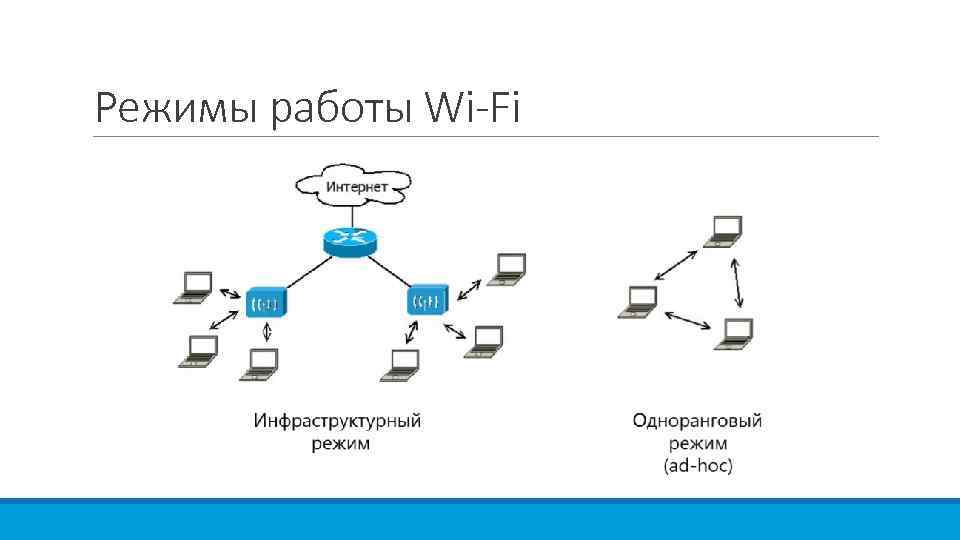

Режимы работы Wi-Fi

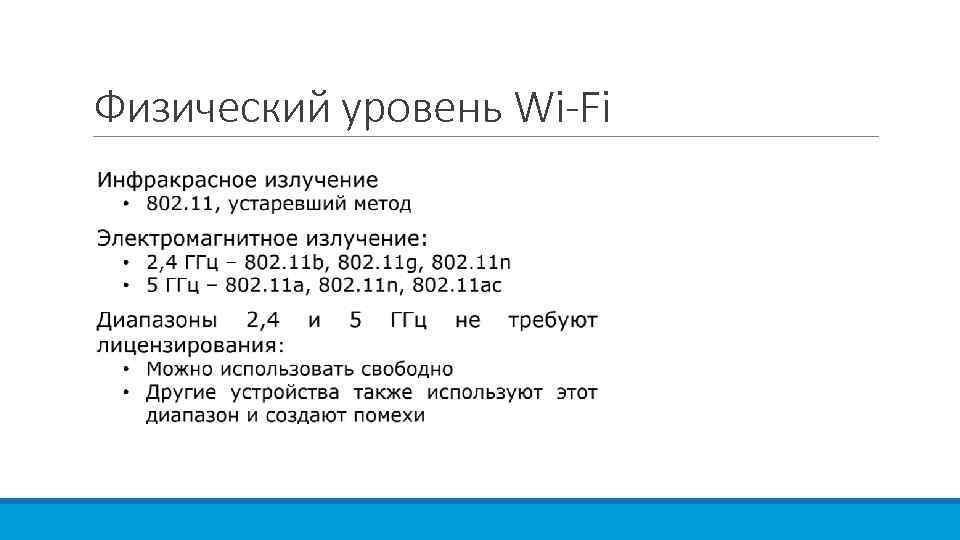

Физический уровень Wi-Fi

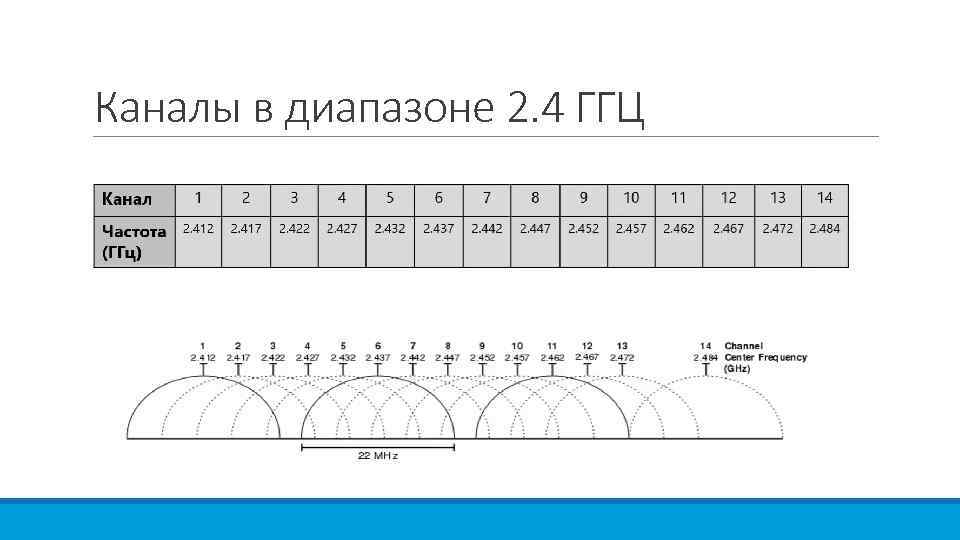

Каналы в диапазоне 2. 4 ГГЦ

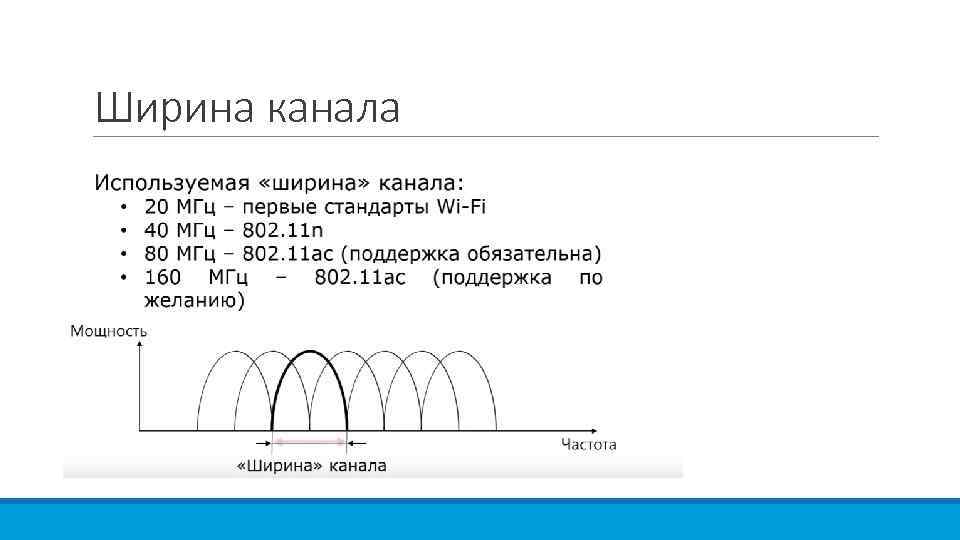

Ширина канала
Пространственный поток
Стандарты физического уровня Wi-Fi

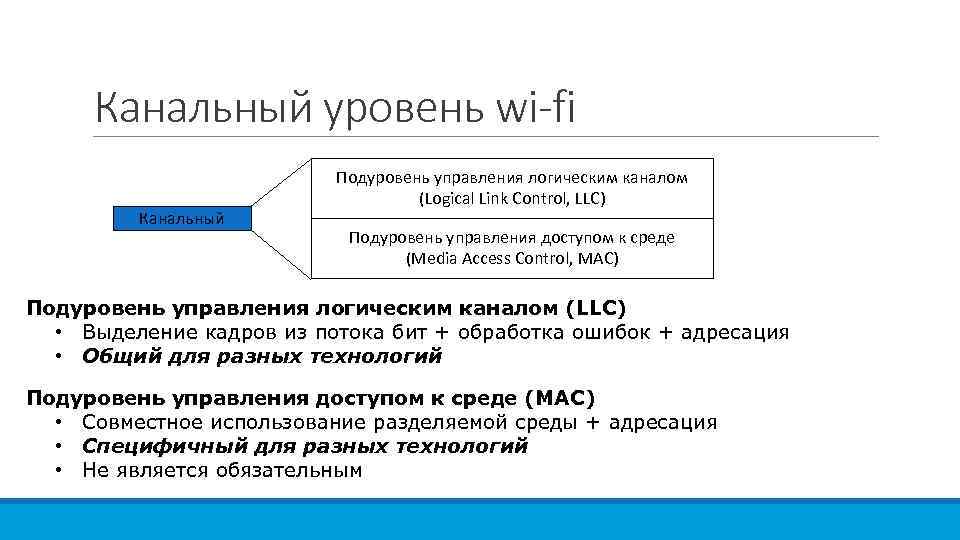

Канальный уровень wi-fi Канальный Подуровень управления логическим каналом (Logical Link Control, LLC) Подуровень управления доступом к среде (Media Access Control, MAC) Подуровень управления логическим каналом (LLC) • Выделение кадров из потока бит + обработка ошибок + адресация • Общий для разных технологий Подуровень управления доступом к среде (MAC) • Совместное использование разделяемой среды + адресация • Специфичный для разных технологий • Не является обязательным

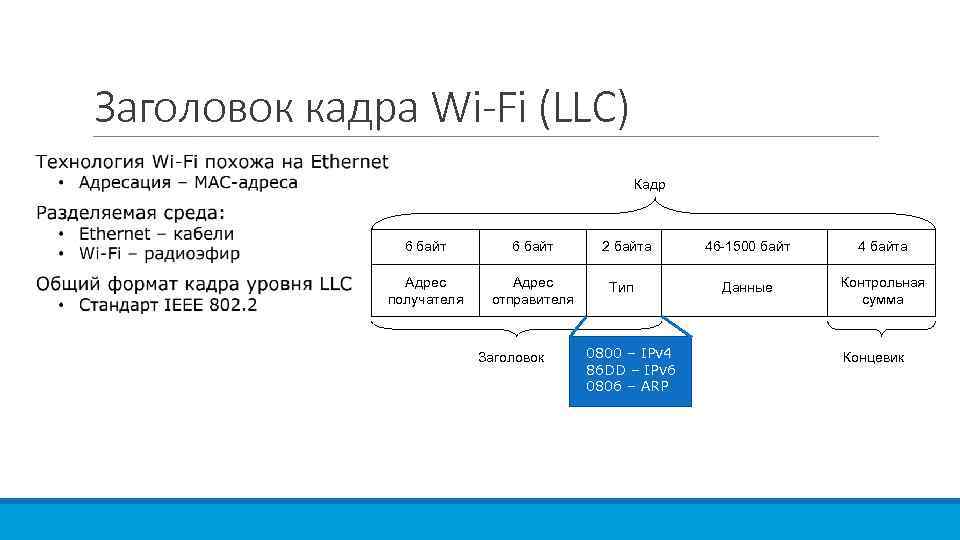

Заголовок кадра Wi-Fi (LLC) Кадр 6 байт Адрес получателя Адрес отправителя Заголовок 2 байта Тип 0800 – IPv 4 86 DD – IPv 6 0806 – ARP 46 -1500 байт 4 байта Данные Контрольная сумма Концевик

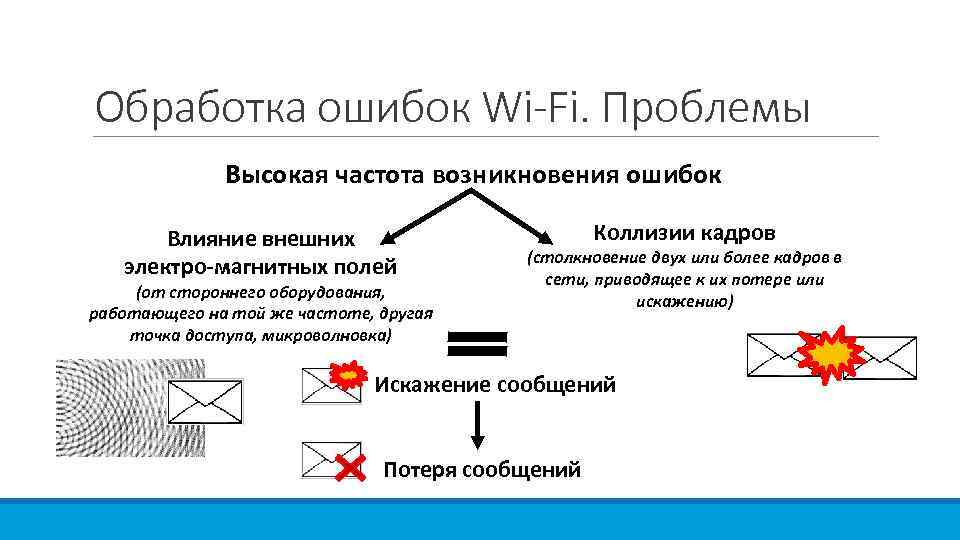

Обработка ошибок Wi-Fi. Проблемы Высокая частота возникновения ошибок Влияние внешних электро-магнитных полей (от стороннего оборудования, работающего на той же частоте, другая точка доступа, микроволновка) Коллизии кадров (столкновение двух или более кадров в сети, приводящее к их потере или искажению) Искажение сообщений Потеря сообщений

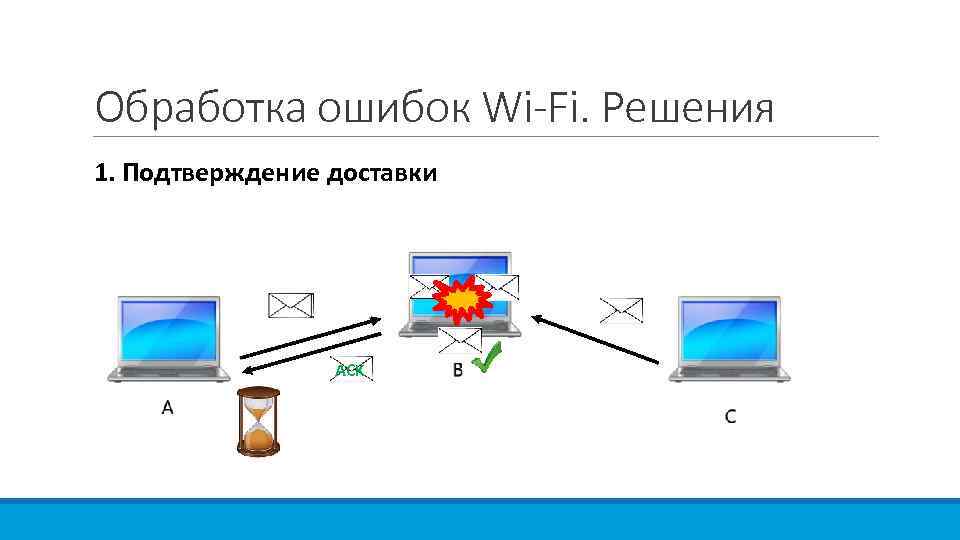

Обработка ошибок Wi-Fi. Решения 1. Подтверждение доставки ACK

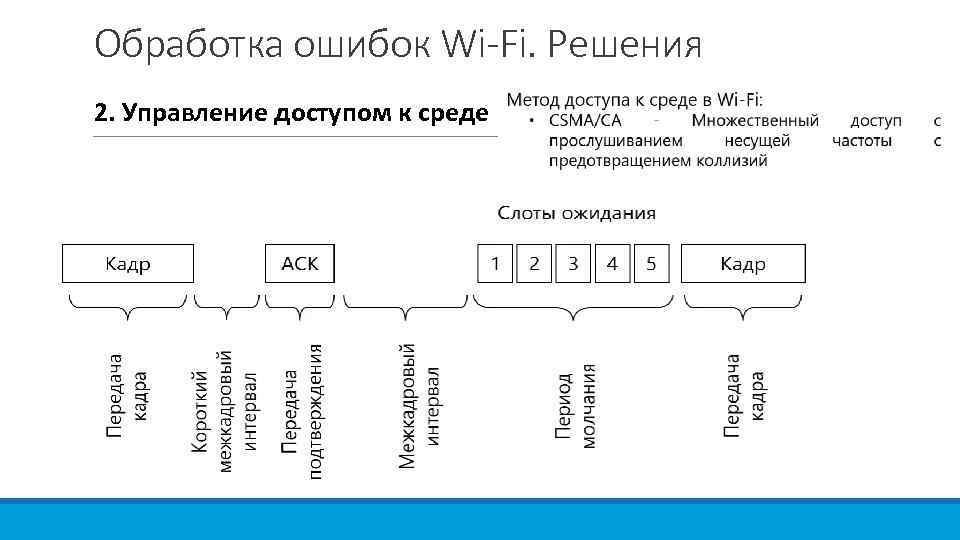

Обработка ошибок Wi-Fi. Решения 2. Управление доступом к среде

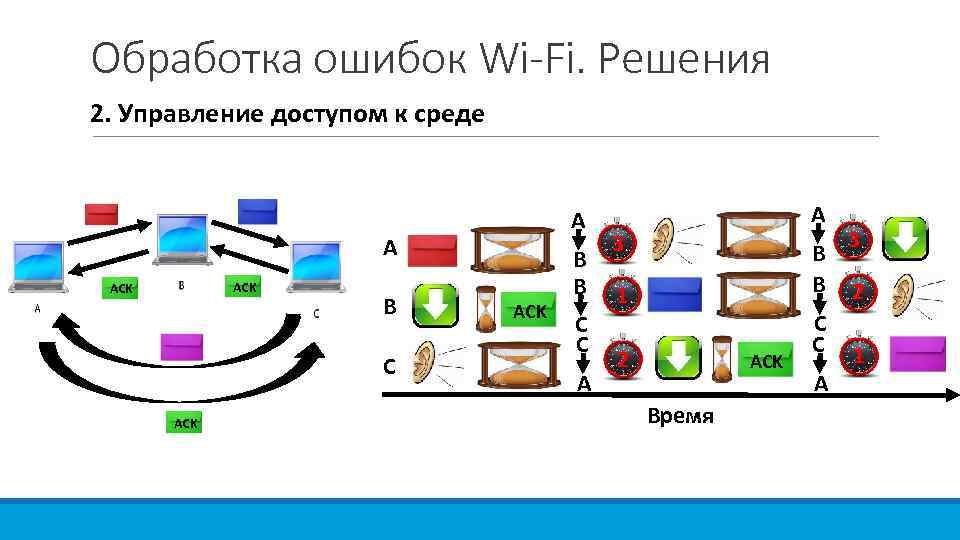

Обработка ошибок Wi-Fi. Решения 2. Управление доступом к среде А А ACK В С ACK В B C C A А 3 В B 1 2 ACK Время C C A 3 2 1

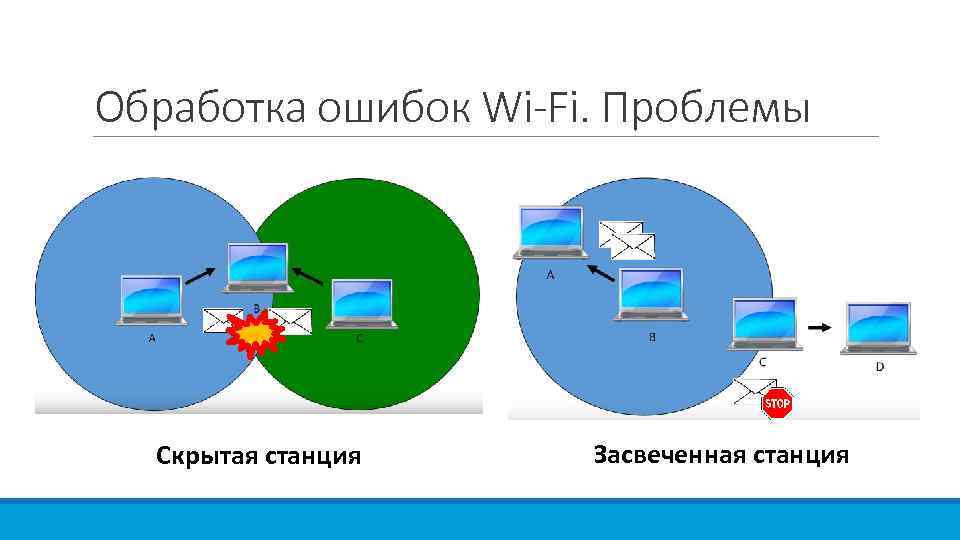

Обработка ошибок Wi-Fi. Проблемы Скрытая станция Засвеченная станция

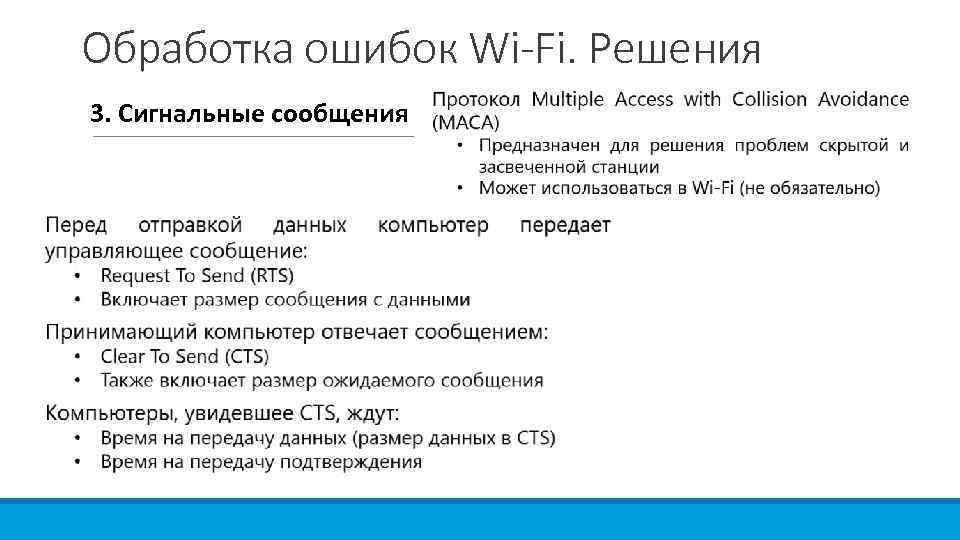

Обработка ошибок Wi-Fi. Решения 3. Сигнальные сообщения

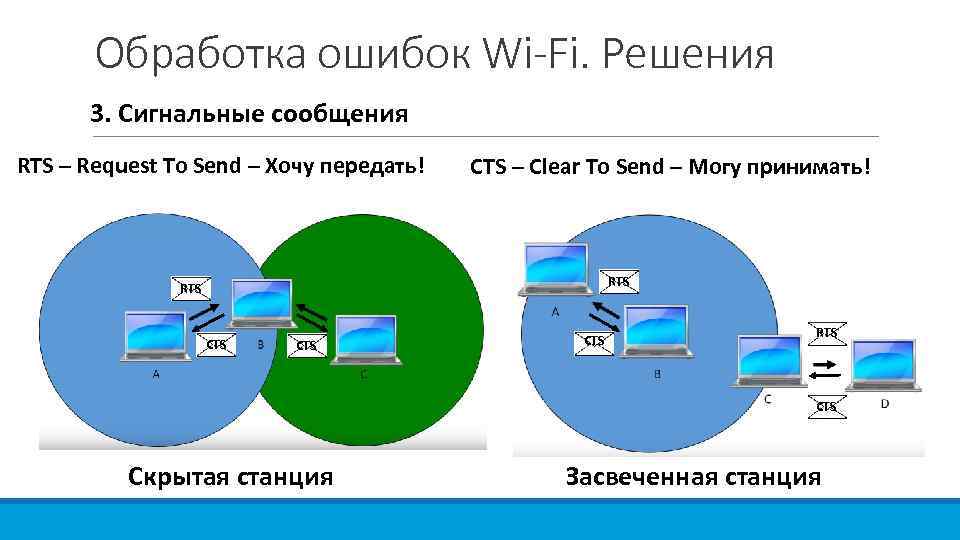

Обработка ошибок Wi-Fi. Решения 3. Сигнальные сообщения RTS – Request To Send – Хочу передать! CTS – Clear To Send – Могу принимать! RTS CTS CTS RTS CTS Скрытая станция Засвеченная станция

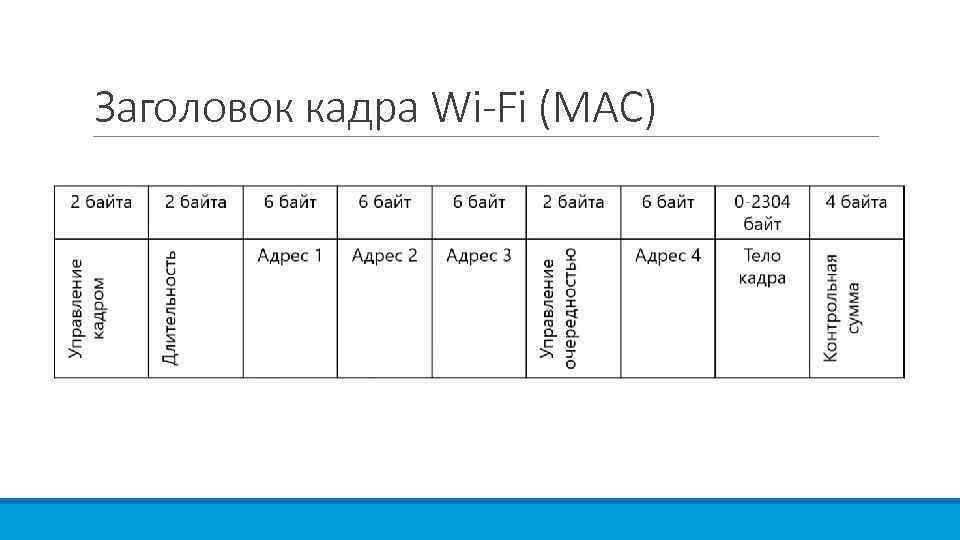

Заголовок кадра Wi-Fi (MAC)

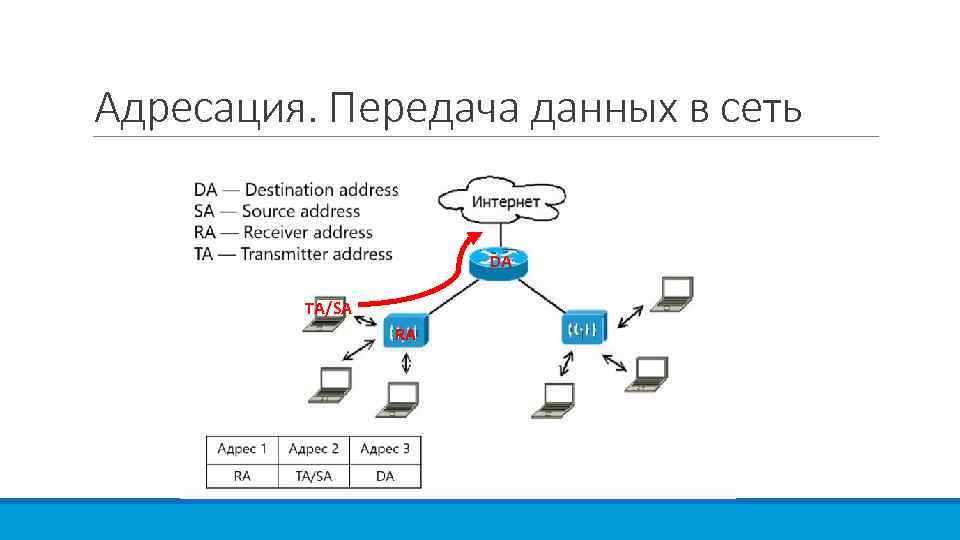

Адресация. Передача данных в сеть DA TA/SA RA

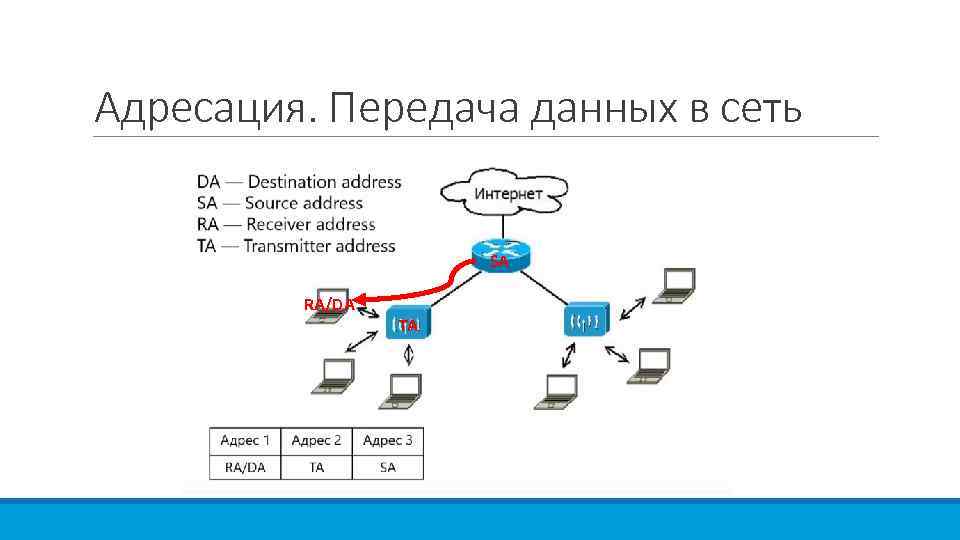

Адресация. Передача данных в сеть SA RA/DA TA

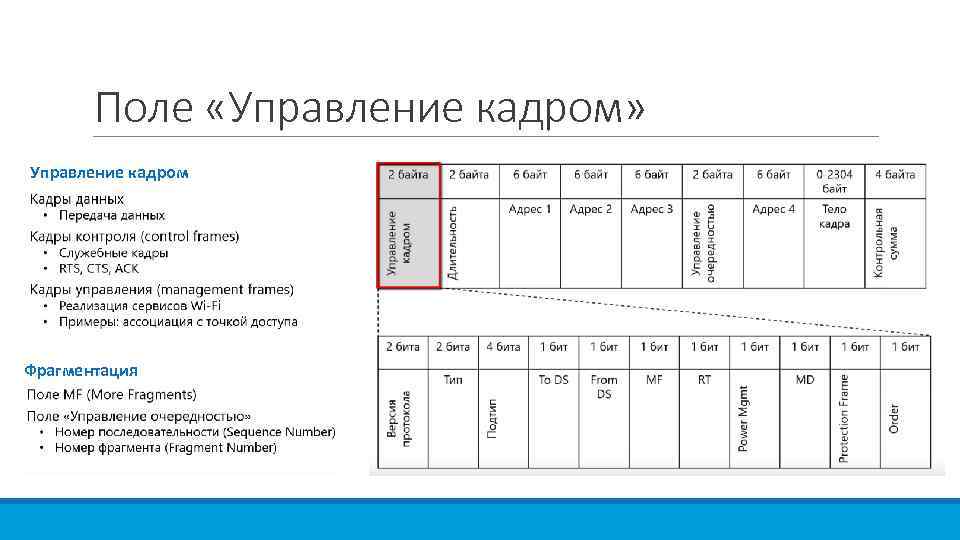

Поле «Управление кадром» Управление кадром Фрагментация

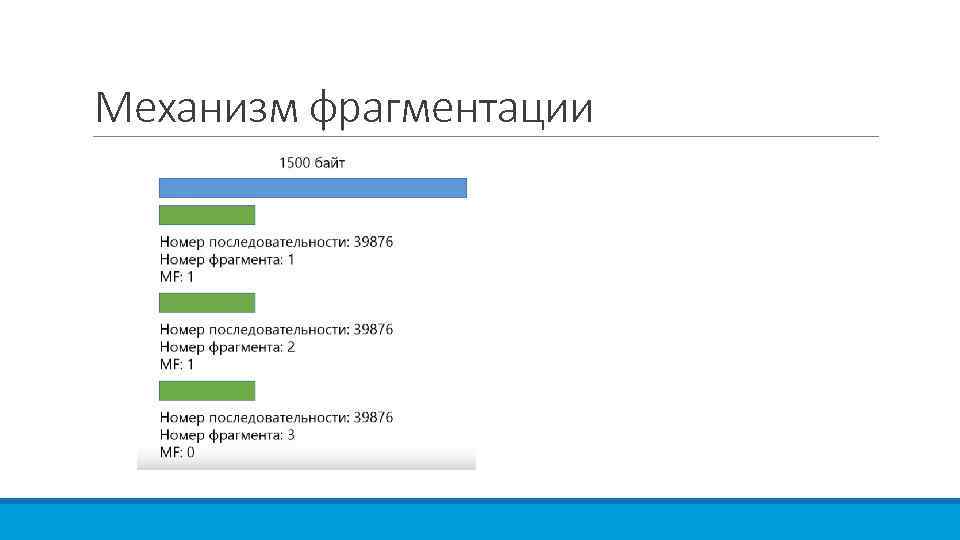

Механизм фрагментации

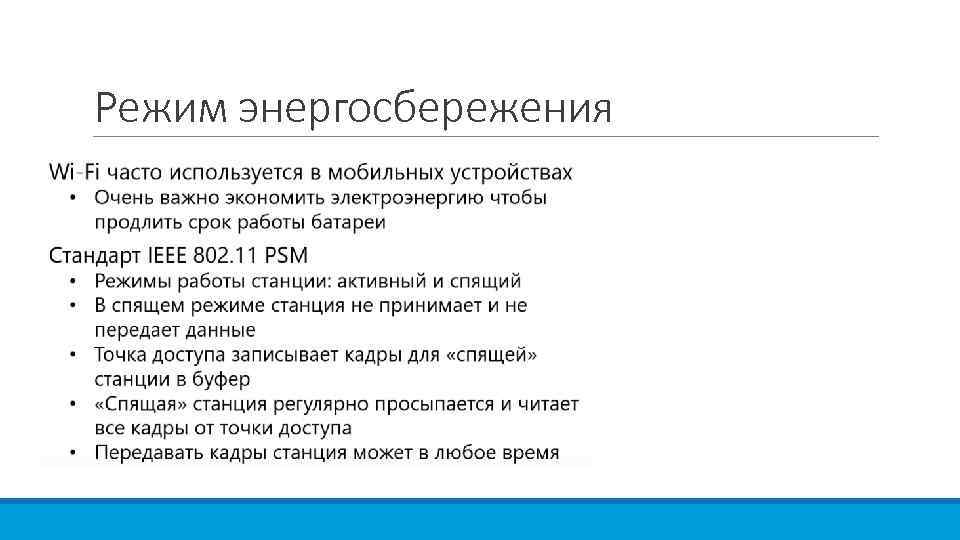

Режим энергосбережения
