Канализация зданий 1 2 3 4 5 6

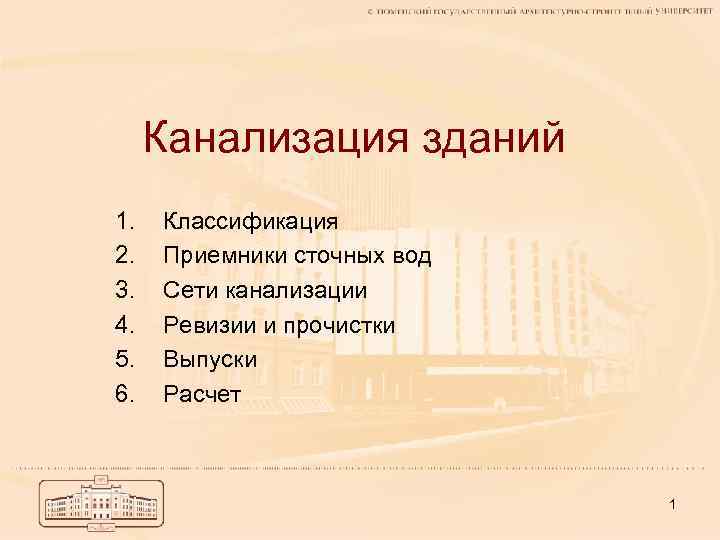

Канализация зданий 1. 2. 3. 4. 5. 6. Классификация Приемники сточных вод Сети канализации Ревизии и прочистки Выпуски Расчет 1

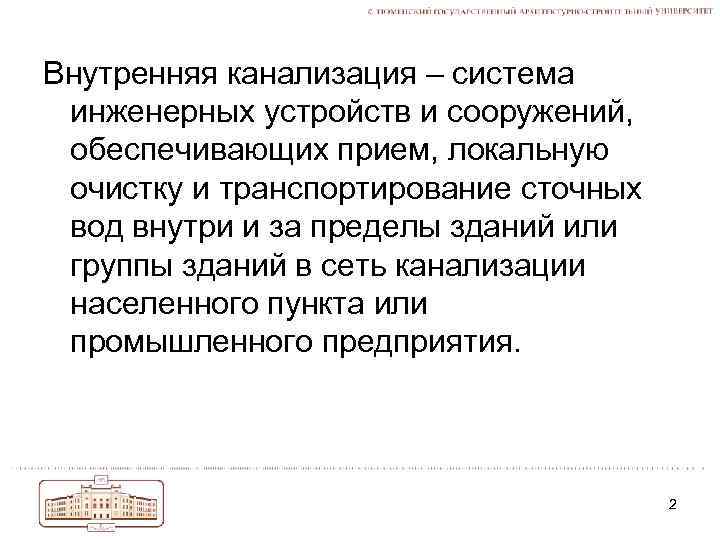

Внутренняя канализация – система инженерных устройств и сооружений, обеспечивающих прием, локальную очистку и транспортирование сточных вод внутри и за пределы зданий или группы зданий в сеть канализации населенного пункта или промышленного предприятия. 2

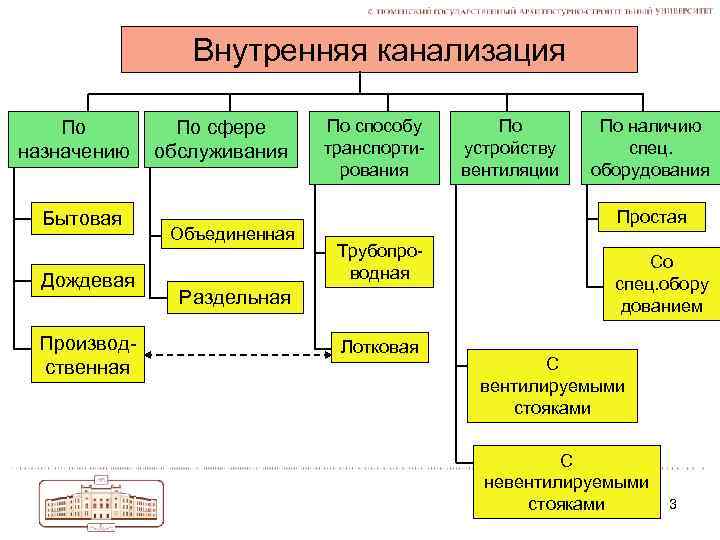

Внутренняя канализация По назначению Бытовая Дождевая Производственная По сфере обслуживания Объединенная По способу транспортирования По устройству вентиляции По наличию спец. оборудования Простая Трубопроводная Раздельная Лотковая Со спец. обору дованием С вентилируемыми стояками С невентилируемыми стояками 3

Основные элементы внутренней канализации Ст. К 1 -3 Ст. К 1 -1 3 5 Ст. К 1 -2 Ст. К 1 -4 1 2 4 7 8 9 6 4

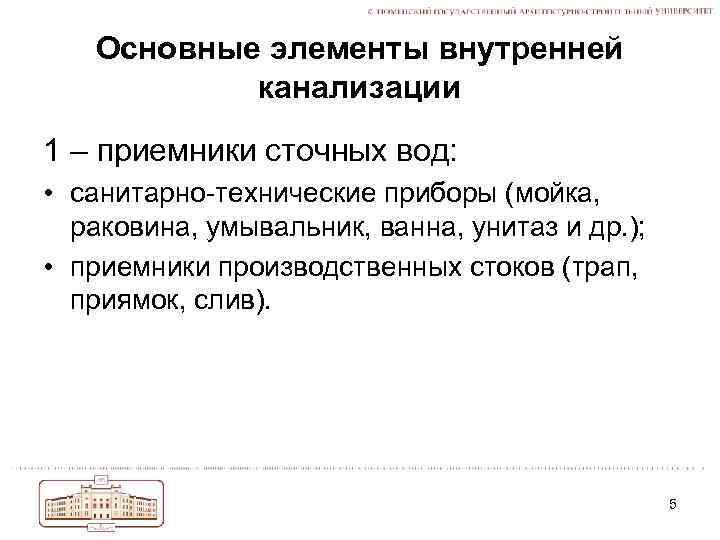

Основные элементы внутренней канализации 1 – приемники сточных вод: • санитарно-технические приборы (мойка, раковина, умывальник, ванна, унитаз и др. ); • приемники производственных стоков (трап, приямок, слив). 5

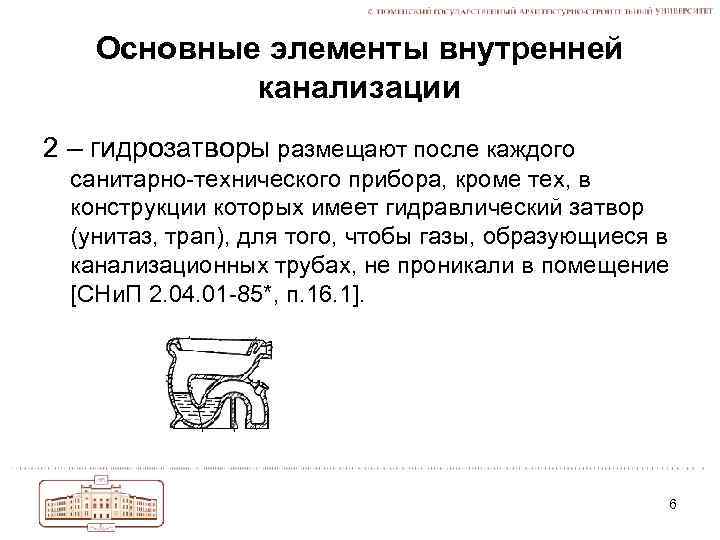

Основные элементы внутренней канализации 2 – гидрозатворы размещают после каждого санитарно-технического прибора, кроме тех, в конструкции которых имеет гидравлический затвор (унитаз, трап), для того, чтобы газы, образующиеся в канализационных трубах, не проникали в помещение [СНи. П 2. 04. 01 -85*, п. 16. 1]. 6

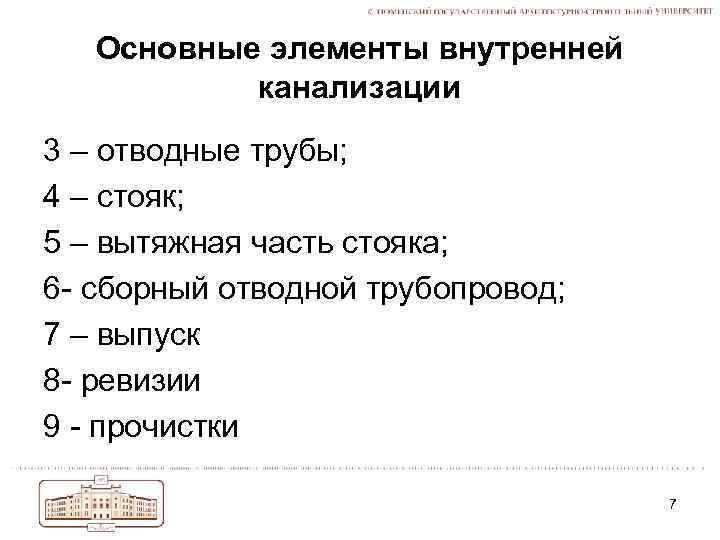

Основные элементы внутренней канализации 3 – отводные трубы; 4 – стояк; 5 – вытяжная часть стояка; 6 - сборный отводной трубопровод; 7 – выпуск 8 - ревизии 9 - прочистки 7

2. Приемники сточных вод 8

Ванна чугунная эмалированная Тип прибора Длина L Ширина ℓ Глубина Н Высота Н 1 ВЧ-1500 700 400 630 ВЧ-1600 ВЧ-1700 ВЧП 1700 750 9

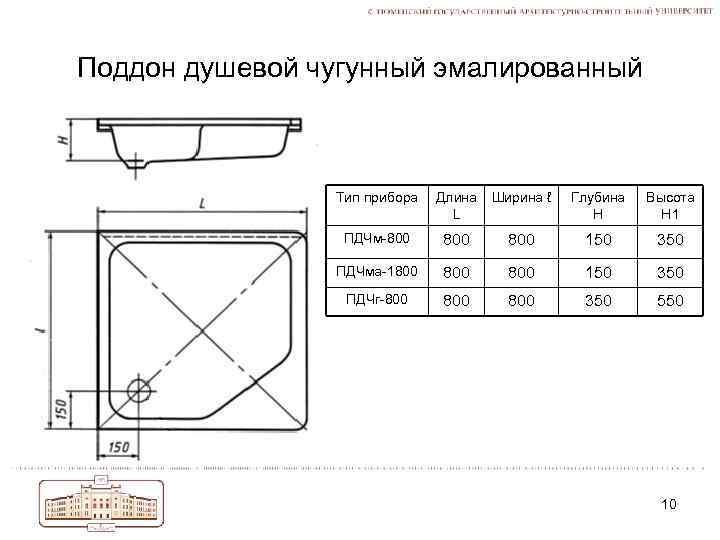

Поддон душевой чугунный эмалированный Тип прибора Длина L Ширина ℓ Глубина Н Высота Н 1 ПДЧм-800 800 150 350 ПДЧма-1800 800 150 350 ПДЧг-800 800 350 550 10

Мойки чугунные эмалированные С одной чашей Со сливной полкой 11

Раковина стальная эмалированная 12

Умывальник Величина умывальника L В Н ℓ 1 -я 400500 300 135 180 2 -я 550 420 150 3 -я 600 450 150 4 -я 650 500 150 5 -я 700 600 150 180 -200 13

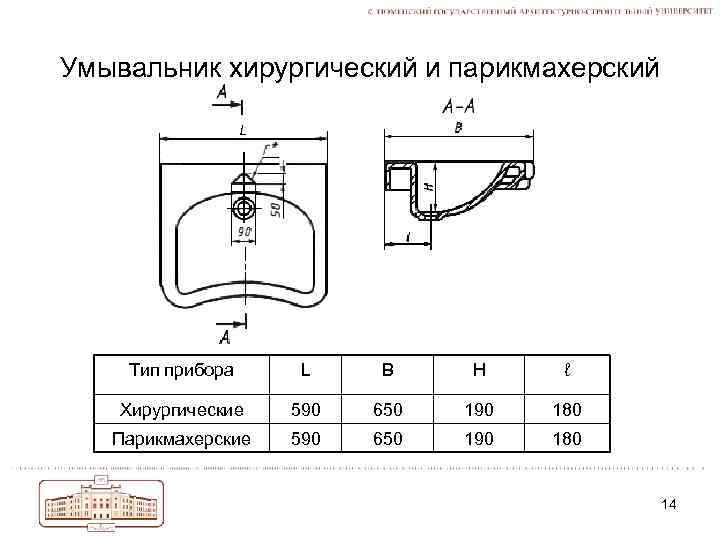

Умывальник хирургический и парикмахерский Тип прибора L В Н ℓ Хирургические 590 650 190 180 Парикмахерские 590 650 190 180 14

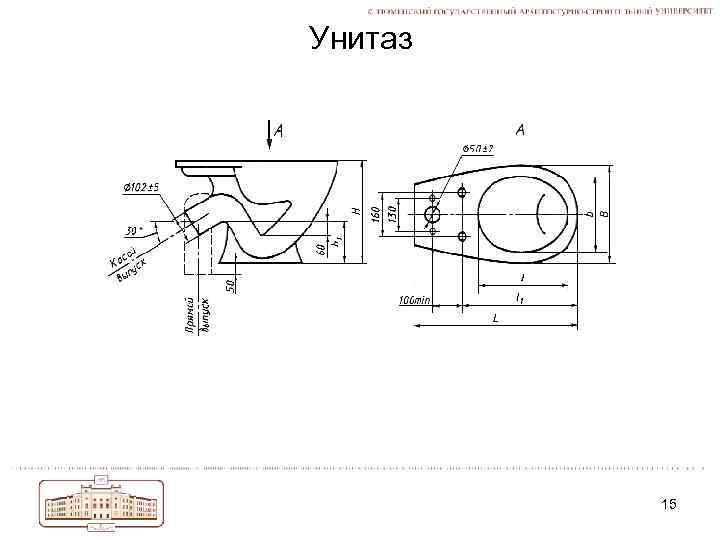

Унитаз 15

Биде Писсуар Тип биде L ℓ В Н h 1 640 180 360 380 200 2 600 180 350 398 200 16. 4. В мужском отделении уборных следует предусматривать установку индивидуальных настенных или напольных писсуаров. В уборных вокзалов, стадионов, зданий с большим скоплением людей, рынков, зрелищных предприятий, торговых центров и т. д. допускается применять лотковые писсуары. 16

Трап с прямым (косым) отводом Тип трапа Dу Н h е а в d L Т 50, ТК 50 50 110 38 15 100150 - 260 Т 100 м, ТК 100 м 100 140 42 32 200 150 32 355 17

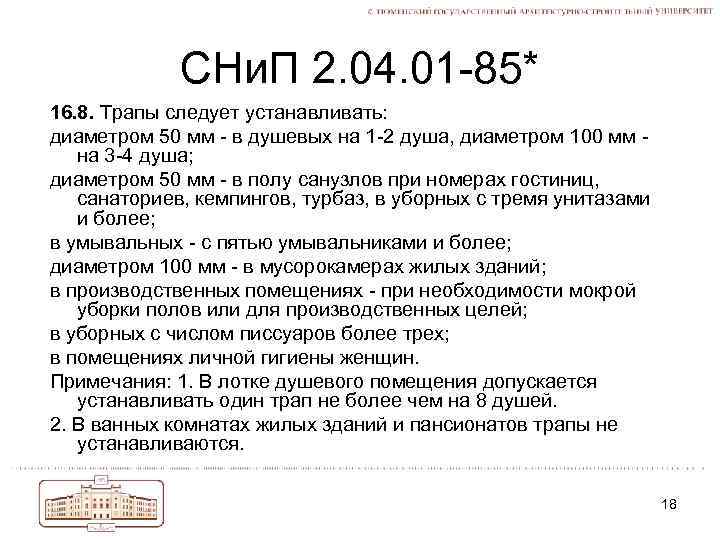

СНи. П 2. 04. 01 -85* 16. 8. Трапы следует устанавливать: диаметром 50 мм - в душевых на 1 -2 душа, диаметром 100 мм на 3 -4 душа; диаметром 50 мм - в полу санузлов при номерах гостиниц, санаториев, кемпингов, турбаз, в уборных с тремя унитазами и более; в умывальных - с пятью умывальниками и более; диаметром 100 мм - в мусорокамерах жилых зданий; в производственных помещениях - при необходимости мокрой уборки полов или для производственных целей; в уборных с числом писсуаров более трех; в помещениях личной гигиены женщин. Примечания: 1. В лотке душевого помещения допускается устанавливать один трап не более чем на 8 душей. 2. В ванных комнатах жилых зданий и пансионатов трапы не устанавливаются. 18

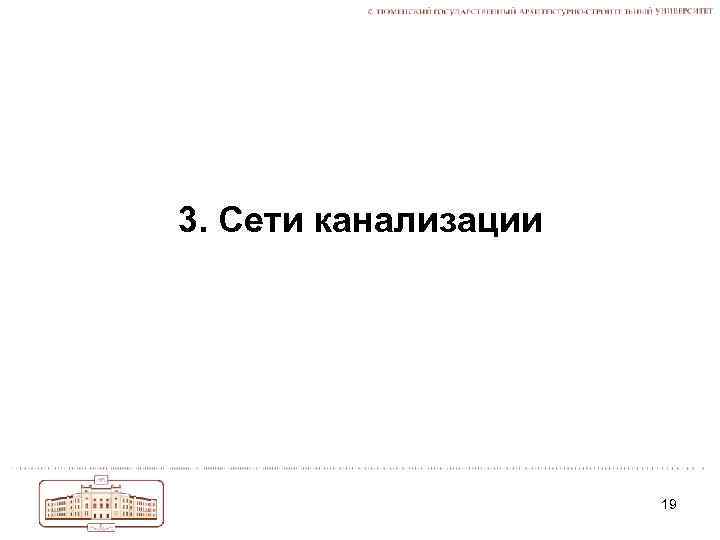

3. Сети канализации 19

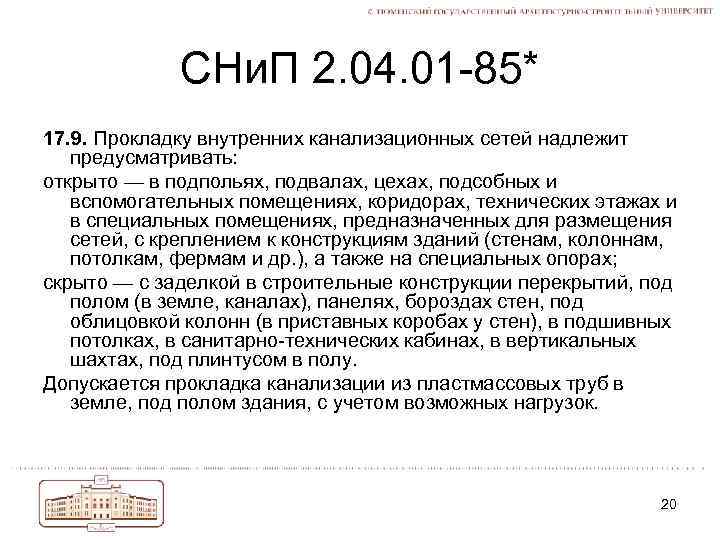

СНи. П 2. 04. 01 -85* 17. 9. Прокладку внутренних канализационных сетей надлежит предусматривать: открыто — в подпольях, подвалах, цехах, подсобных и вспомогательных помещениях, коридорах, технических этажах и в специальных помещениях, предназначенных для размещения сетей, с креплением к конструкциям зданий (стенам, колоннам, потолкам, фермам и др. ), а также на специальных опорах; скрыто — с заделкой в строительные конструкции перекрытий, под полом (в земле, каналах), панелях, бороздах стен, под облицовкой колонн (в приставных коробах у стен), в подшивных потолках, в санитарно-технических кабинах, в вертикальных шахтах, под плинтусом в полу. Допускается прокладка канализации из пластмассовых труб в земле, под полом здания, с учетом возможных нагрузок. 20

СНи. П 2. 04. 01 -85* 17. 10. Прокладка внутренних канализационных сетей не допускается: под потолком, в стенах и в полу жилых комнат, спальных помещений детских учреждений, больничных палат, лечебных кабинетов, обеденных залов, рабочих комнат, административных зданий, залов заседаний, зрительных залов, библиотек, учебных аудиторий, электрощитовых и трансформаторных, пультов управления автоматики, приточных вентиляционных камер и производственных помещений, требующих особого санитарного режима; под потолком (открыто или скрыто) кухонь, помещений предприятий общественного питания, торговых залов, складов пищевых продуктов и ценных товаров, вестибюлей, помещений, имеющих ценное художественное оформление, производственных помещений в местах установки производственных печей, на которые не допускается попадание влаги, помещений, в которых производятся ценные товары и материалы, качество которых снижается от попадания на них влаги. 21

СНи. П 2. 04. 01 -85* 17. 18. Сети бытовой и производственной канализации, отводящие сточные воды в наружную канализационную сеть, должны вентилироваться через стояки, вытяжная часть которых выводится через кровлю или сборную вентиляционную шахту здания на высоту, м: от плоской неэксплуатируемой кровли. . 0, 3 " скатной кровли. . . 0, 5 " эксплуатируемой кровли. . . . 3 " обреза сборной вентиляционной шахты. . . 0, 1 Выводимые выше кровли вытяжные части канализационных стояков следует размещать от открываемых окон и балконов на расстоянии не менее 4 м (по горизонтали). Флюгарки на вентиляционных стояках предусматривать не требуется. 22

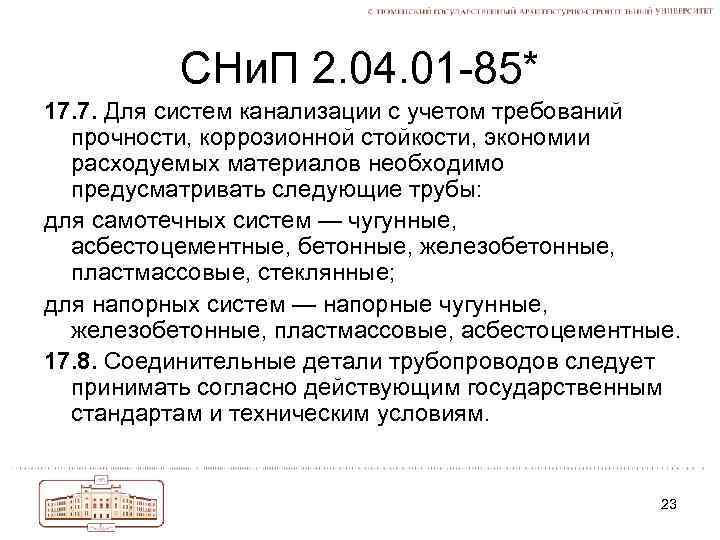

СНи. П 2. 04. 01 -85* 17. 7. Для систем канализации с учетом требований прочности, коррозионной стойкости, экономии расходуемых материалов необходимо предусматривать следующие трубы: для самотечных систем — чугунные, асбестоцементные, бетонные, железобетонные, пластмассовые, стеклянные; для напорных систем — напорные чугунные, железобетонные, пластмассовые, асбестоцементные. 17. 8. Соединительные детали трубопроводов следует принимать согласно действующим государственным стандартам и техническим условиям. 23

Соединительные части труб Отвод Тройник косой Отвод-тройник приборный Крестовина прямая Отступ Крестовина косая 24
