Канализация СНи. П 2. 04. 03 – 85*

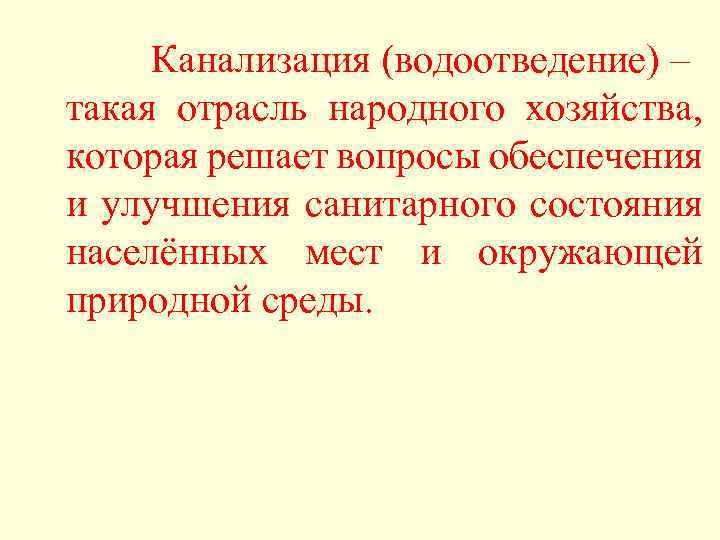

Канализация (водоотведение) – такая отрасль народного хозяйства, которая решает вопросы обеспечения и улучшения санитарного состояния населённых мест и окружающей природной среды.

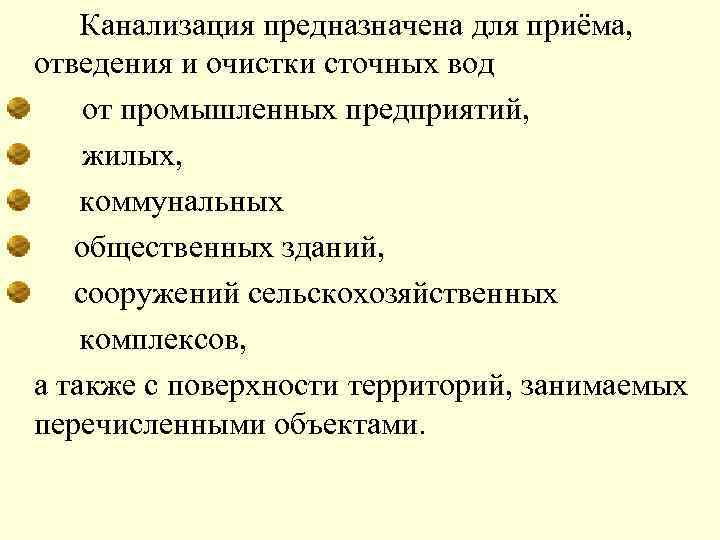

Канализация предназначена для приёма, отведения и очистки сточных вод от промышленных предприятий, жилых, коммунальных общественных зданий, сооружений сельскохозяйственных комплексов, а также с поверхности территорий, занимаемых перечисленными объектами.
Виды сточных вод Атмосферные воды Производственные сточные воды Бытовые сточные воды По характеру загрязнений и происхождению сточные воды делятся на три группы

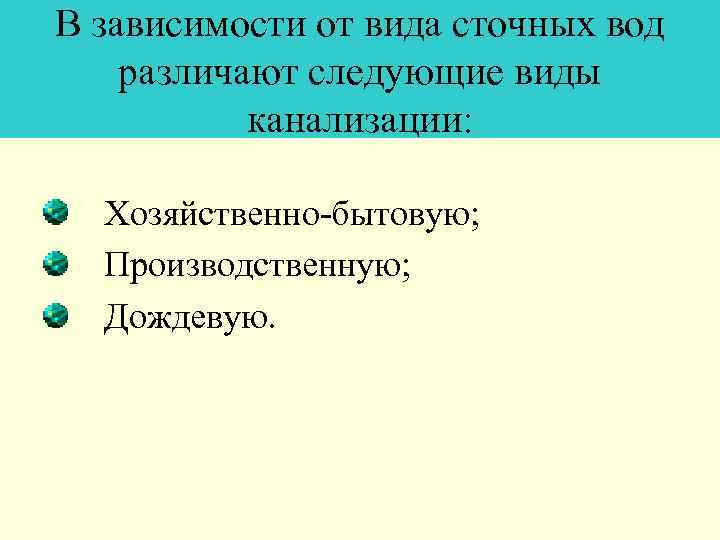

В зависимости от вида сточных вод различают следующие виды канализации: Хозяйственно-бытовую; Производственную; Дождевую.

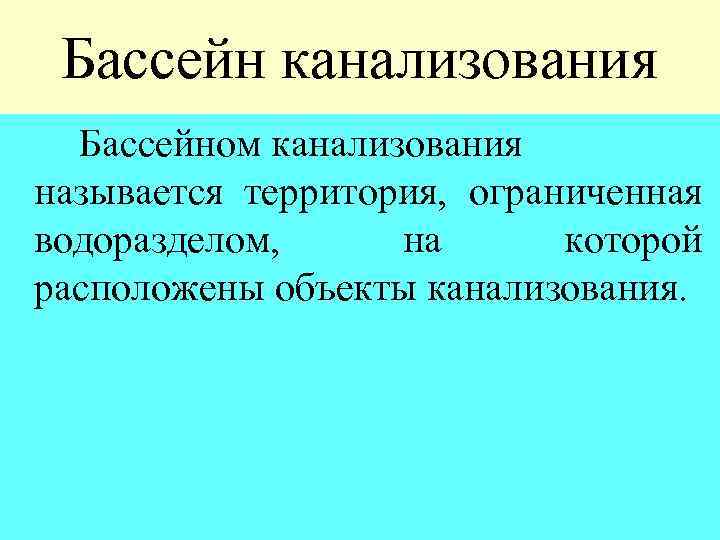

Бассейн канализования Бассейном канализования называется территория, ограниченная водоразделом, на которой расположены объекты канализования.
Трассировка сети Трассировкой канализационной сети называют нанесение её на генплане населённых пунктов или промышленных предприятий. Трассировка сети производится по бассейнам канализования.
Варианты трассировки канализационных сетей по стороне со значительным понижением рельефа квартала 104. 0 0 103. 102. 0
объемлющая трассировка (при линейной застройке улиц, больших кварталах, в старых городах) 97. 0 96, 5 96. 0

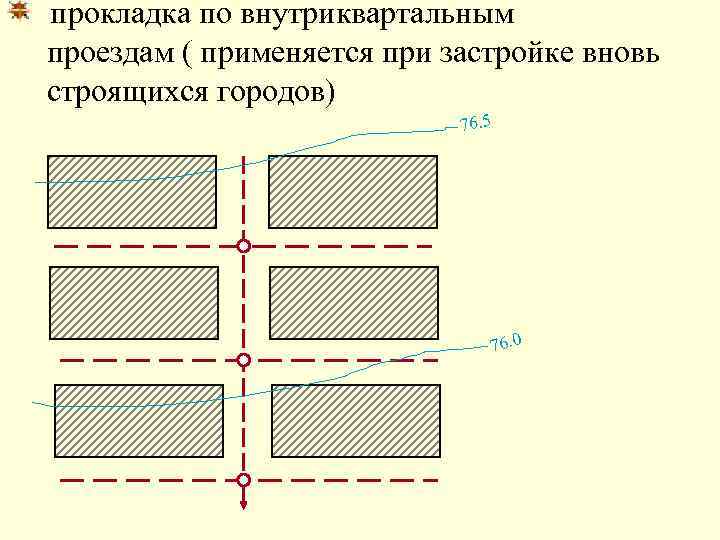

прокладка по внутриквартальным проездам ( применяется при застройке вновь строящихся городов) 76. 5 76. 0

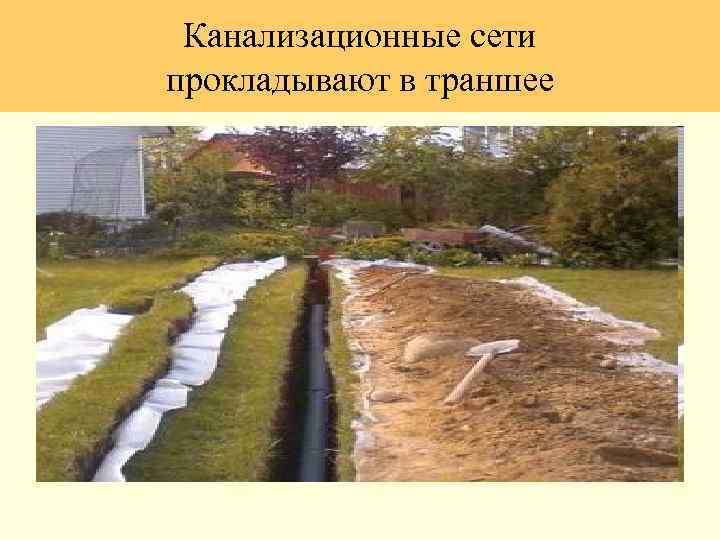

Канализационные сети прокладывают в траншее

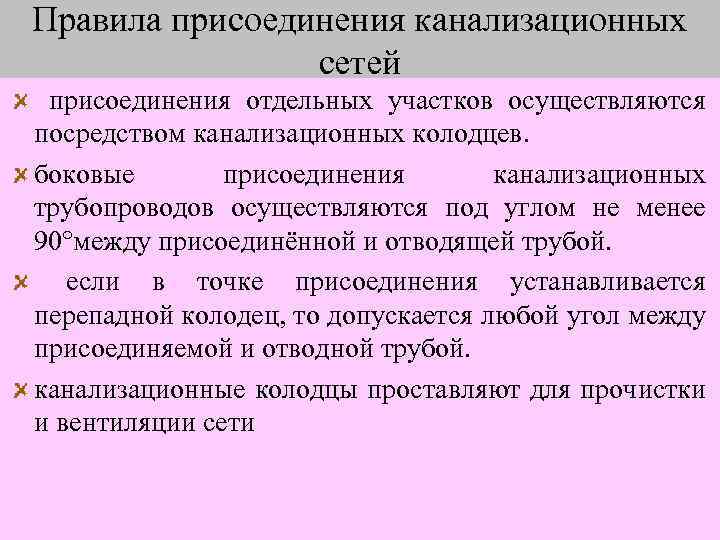

Правила присоединения канализационных сетей присоединения отдельных участков осуществляются посредством канализационных колодцев. боковые присоединения канализационных трубопроводов осуществляются под углом не менее 90°между присоединённой и отводящей трубой. если в точке присоединения устанавливается перепадной колодец, то допускается любой угол между присоединяемой и отводной трубой. канализационные колодцы проставляют для прочистки и вентиляции сети
Канализационные колодцы проставляют для прочистки и вентиляции сети Ø Ø на выпуске канализации из здания на поворотах сети на присоединениях к коллектору на линейных участках ( при d 150 мм через ℓ=35 м, при d 200 450 мм через ℓ=50 м, при d 500600 мм через ℓ=75 м) Ø при изменение диаметра или уклона сети Ø на перепадах Ø для гашения напора.

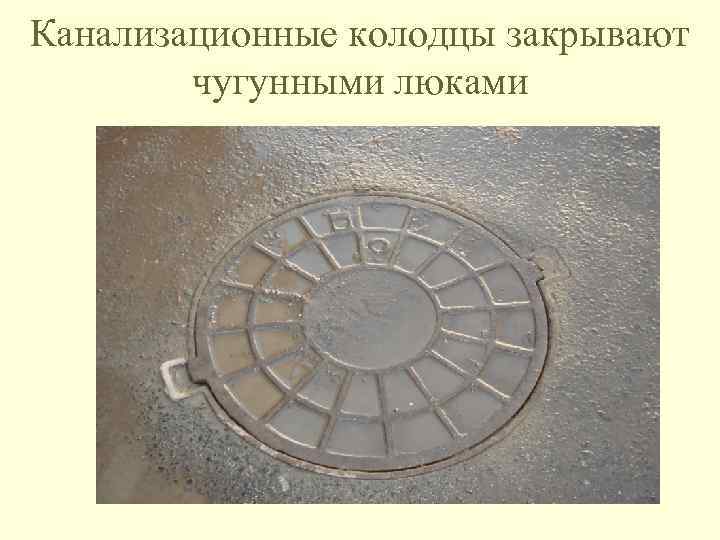

Канализационные колодцы закрывают чугунными люками
Устройство канализационного колодца из сборных ж/б колец Чугунный люк Опорное кольцо Горловина Плита перекрытия Рабочая часть Лоток Днище

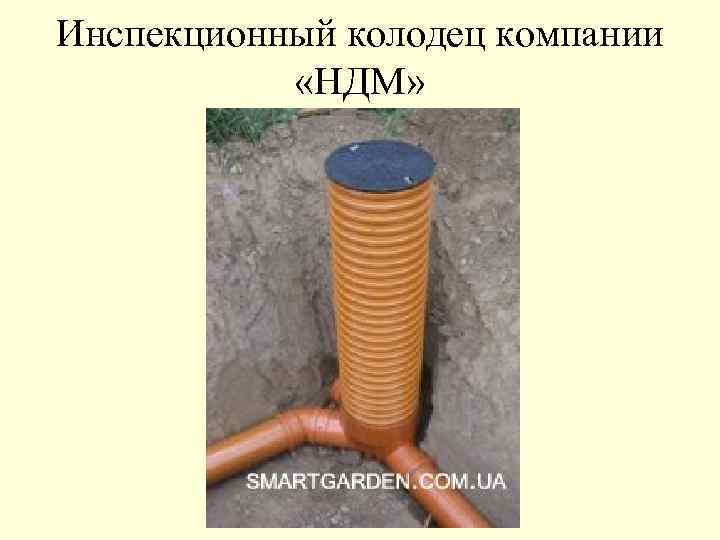

Инспекционный колодец компании «НДМ»

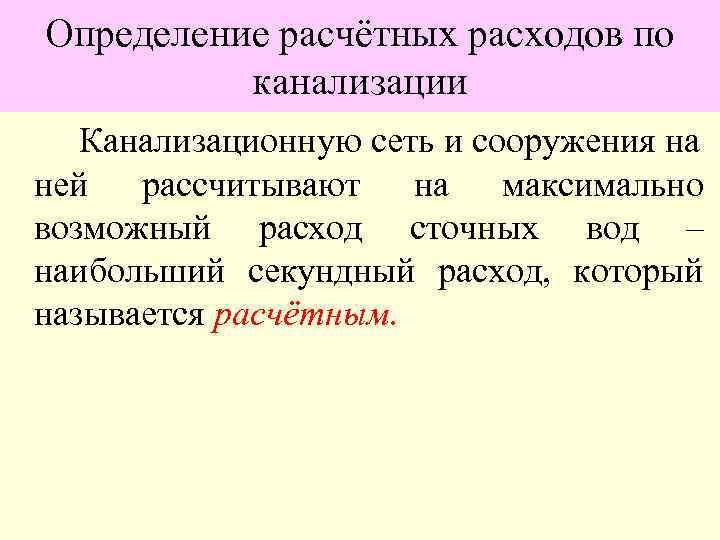

Определение расчётных расходов по канализации Канализационную сеть и сооружения на ней рассчитывают на максимально возможный расход сточных вод – наибольший секундный расход, который называется расчётным.

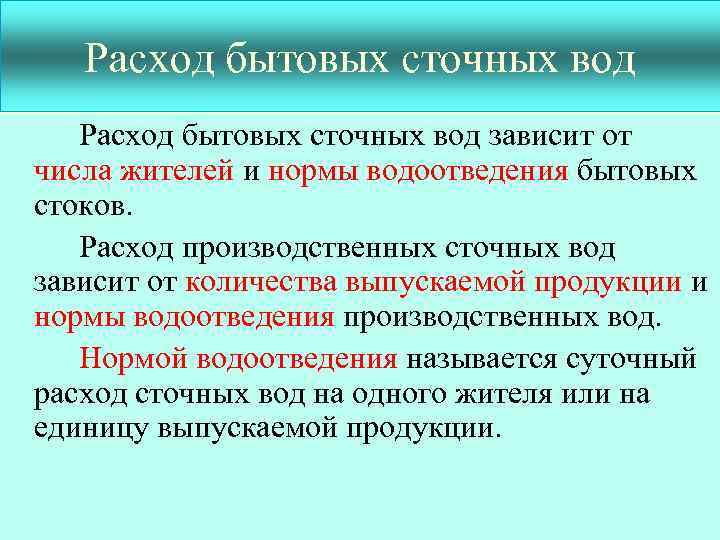

Расход бытовых сточных вод зависит от числа жителей и нормы водоотведения бытовых стоков. Расход производственных сточных вод зависит от количества выпускаемой продукции и нормы водоотведения производственных вод. Нормой водоотведения называется суточный расход сточных вод на одного жителя или на единицу выпускаемой продукции.
Сточные воды поступают в канализационную сеть неравномерно в отдельные дни и в отдельные часы суток. Для вычисления расчётных расходов используют общий коэффициент неравномерности Кобщ = Ксут· Кчас = Q макс час /Qср час где Q макс час - максимально часовой расход в дни с максимальным водоотведением; Qср час – среднечасовой расход в дни со средним водоотведением.
Общий коэффициент неравномерности бытовых сточных вод зависит от их среднего секундного расхода. Средний расход стока, л/сек Кобщ 5 15 30 50 100 200 300 500 3. 0 2. 5 2. 0 1. 8 1. 6 1. 4 1. 35 1. 25

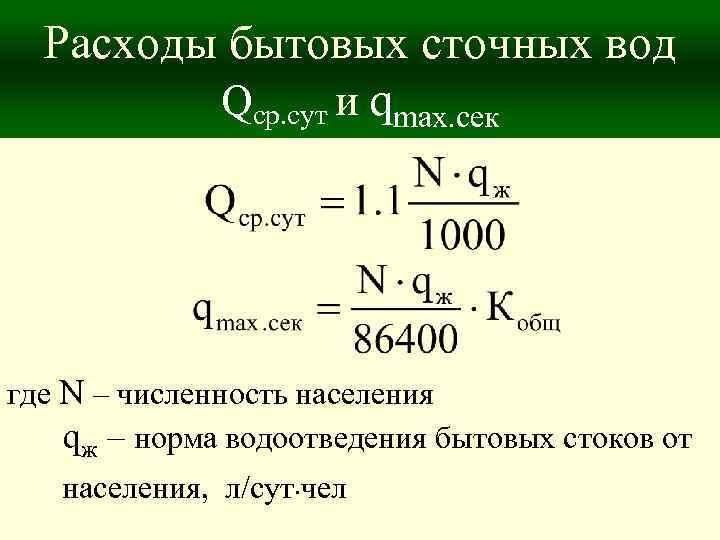

Расходы бытовых сточных вод Qср. сут и qmax. сек где N – численность населения qж – норма водоотведения бытовых стоков от населения, л/сут·чел
Расходы производственных сточных вод Qср. сут и qmax. сек где Псут , Псм – количество выпускаемой продукции в сутки, смену продолжительностью Т часов; qпр - норма водоотведения производственных стоков от промпредприятий.
При расчёте сетей хоз-бытовой канализации удобно вычислять расчётные секундные расходы qmax. сек используя модуль стока q 0 , л/ с ·га где р – плотность населения на 1 га; qж – норма водоотведения бытовых стоков от населения, л/сут·чел F - площадь кварталов в жилой зоне канализуемой территории в га.

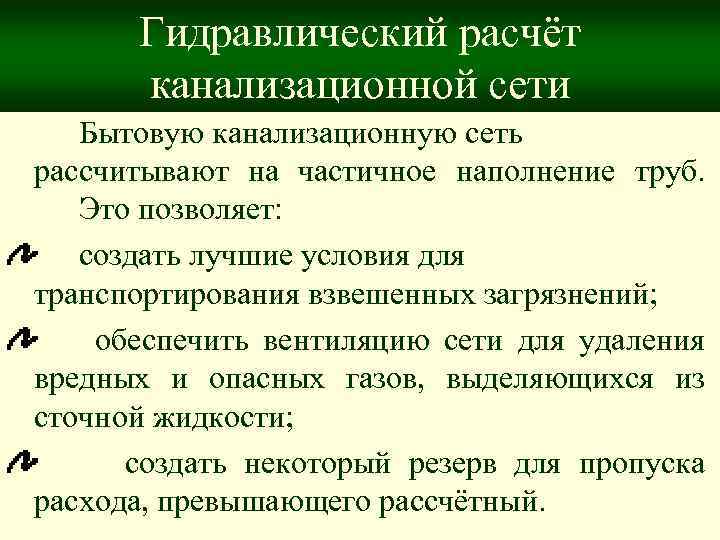

Гидравлический расчёт канализационной сети Бытовую канализационную сеть рассчитывают на частичное наполнение труб. Это позволяет: создать лучшие условия для транспортирования взвешенных загрязнений; обеспечить вентиляцию сети для удаления вредных и опасных газов, выделяющихся из сточной жидкости; создать некоторый резерв для пропуска расхода, превышающего рассчётный.
h d Степень наполнения труб характеризуется отношением h/d
Расчётное наполнение в трубопроводах бытовой канализации рекомендуется принимать в зависимости от диаметра труб Диаметр труб d, мм Наполнение h/d, не более 150 - 300 0. 6 350 - 450 0. 7 500 - 900 0. 75

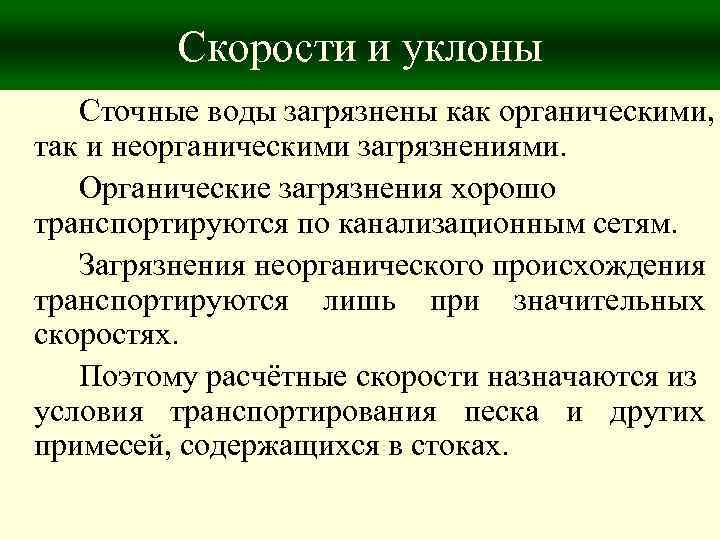

Скорости и уклоны Сточные воды загрязнены как органическими, так и неорганическими загрязнениями. Органические загрязнения хорошо транспортируются по канализационным сетям. Загрязнения неорганического происхождения транспортируются лишь при значительных скоростях. Поэтому расчётные скорости назначаются из условия транспортирования песка и других примесей, содержащихся в стоках.
Скорость, соответствующая захвату и подъёму потоком загрязнений, называется самоочищающей. Для бытовой канализационной сети самоочищающие скорости соответственно равны: d трубы, мм Самоочищающая скорость, м/сек 150 -250 300 -400 450 -500 600 -800 0. 7 0. 8 0. 9 1. 0 900 -1200 1. 15

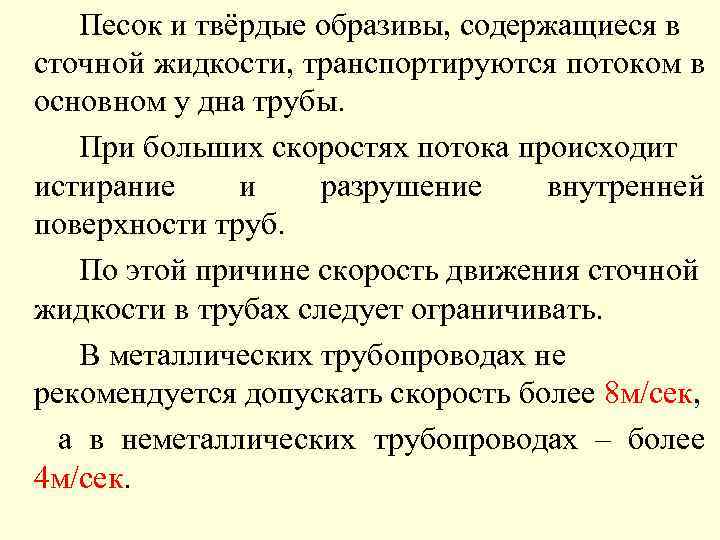

Песок и твёрдые образивы, содержащиеся в сточной жидкости, транспортируются потоком в основном у дна трубы. При больших скоростях потока происходит истирание и разрушение внутренней поверхности труб. По этой причине скорость движения сточной жидкости в трубах следует ограничивать. В металлических трубопроводах не рекомендуется допускать скорость более 8 м/сек, а в неметаллических трубопроводах – более 4 м/сек.

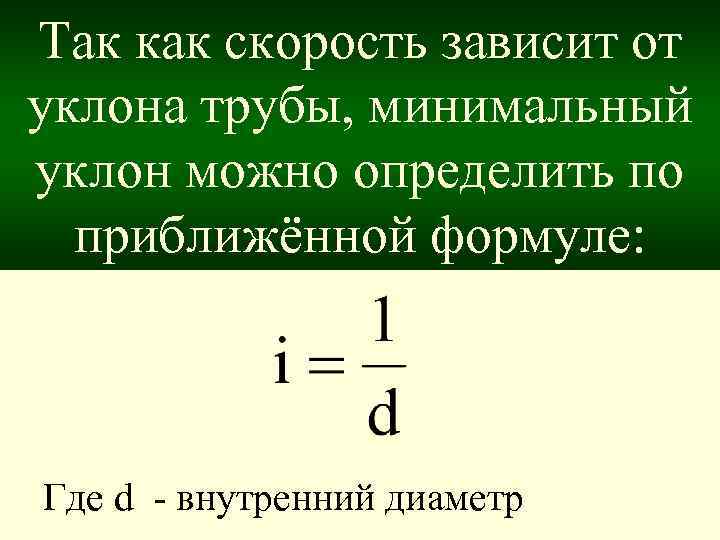

Так как скорость зависит от уклона трубы, минимальный уклон можно определить по приближённой формуле: Где d - внутренний диаметр

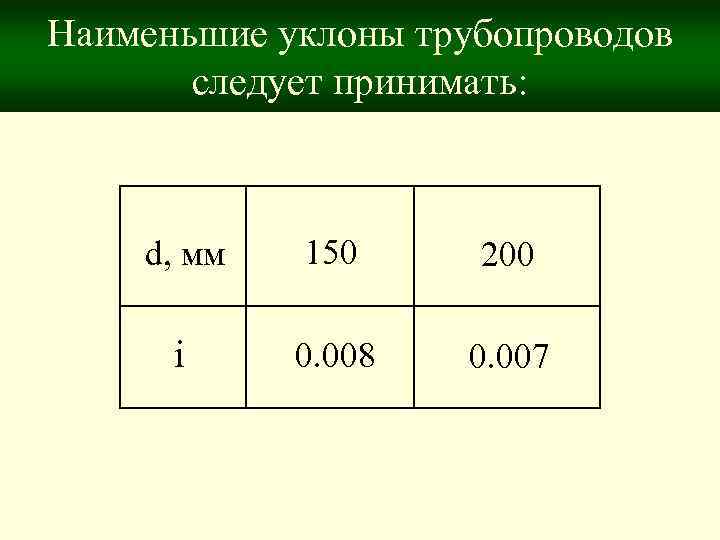

Наименьшие уклоны трубопроводов следует принимать: d, мм 150 200 i 0. 008 0. 007
Глубина заложения

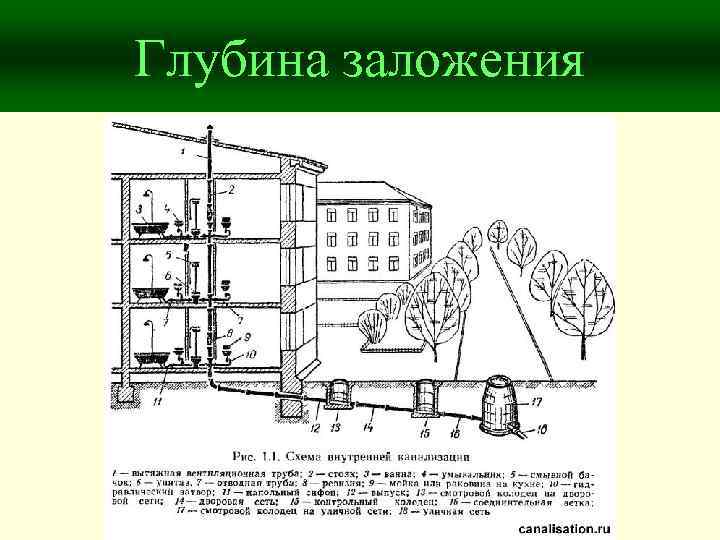

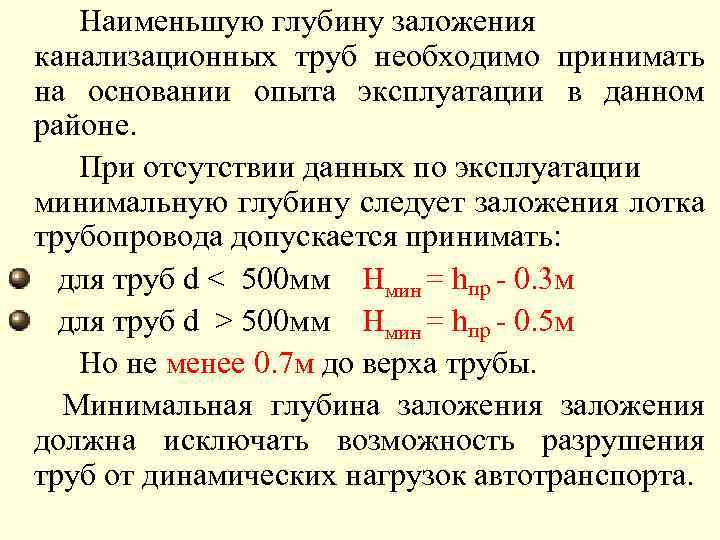

Наименьшую глубину заложения канализационных труб необходимо принимать на основании опыта эксплуатации в данном районе. При отсутствии данных по эксплуатации минимальную глубину следует заложения лотка трубопровода допускается принимать: для труб d < 500 мм Hмин = hпр - 0. 3 м для труб d > 500 мм Hмин = hпр - 0. 5 м Но не менее 0. 7 м до верха трубы. Минимальная глубина заложения должна исключать возможность разрушения труб от динамических нагрузок автотранспорта.

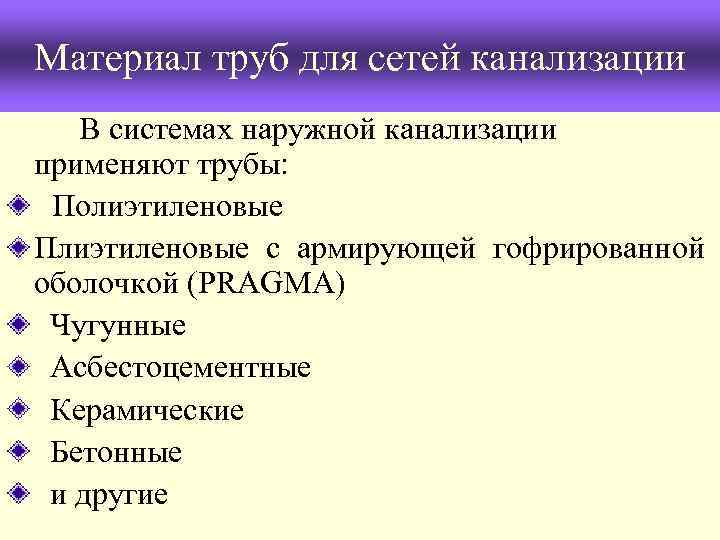

Материал труб для сетей канализации В системах наружной канализации применяют трубы: Полиэтиленовые Плиэтиленовые с армирующей гофрированной оболочкой (PRAGMA) Чугунные Асбестоцементные Керамические Бетонные и другие
Полиэтиленовые трубы

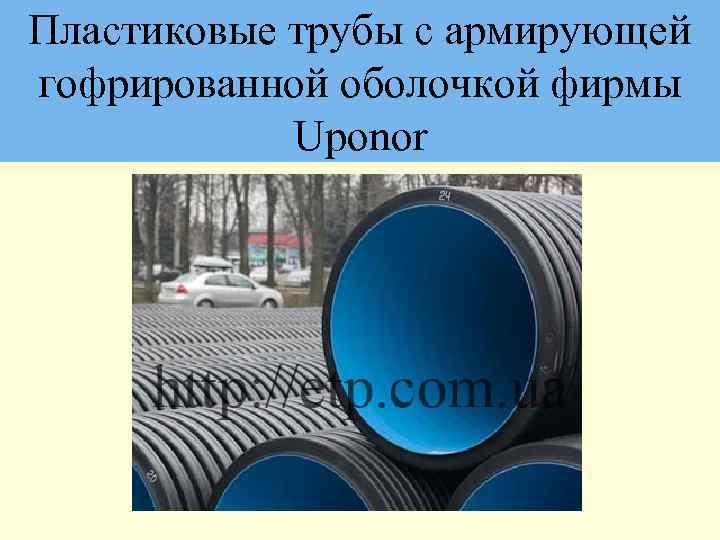

Пластиковые трубы с армирующей гофрированной оболочкой фирмы Uponor

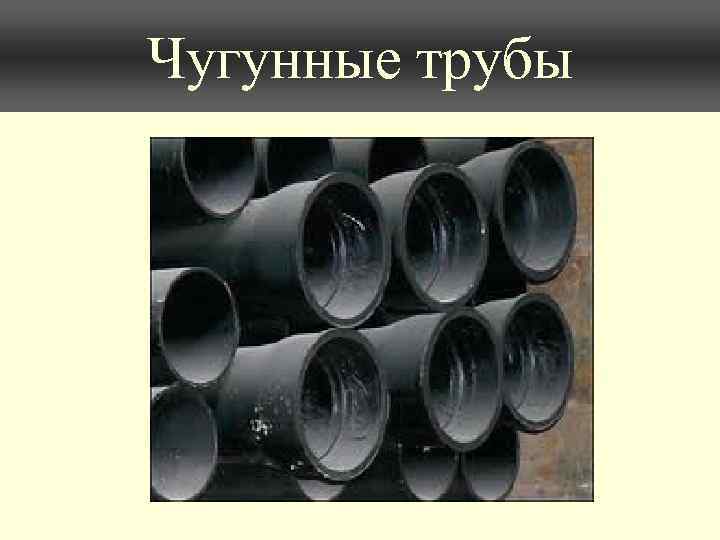

Чугунные трубы

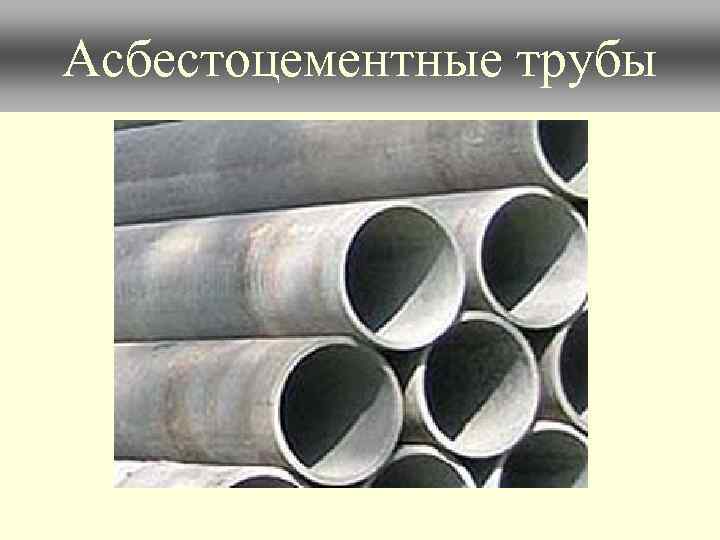

Асбестоцементные трубы
Керамические трубы
Бетонные трубы

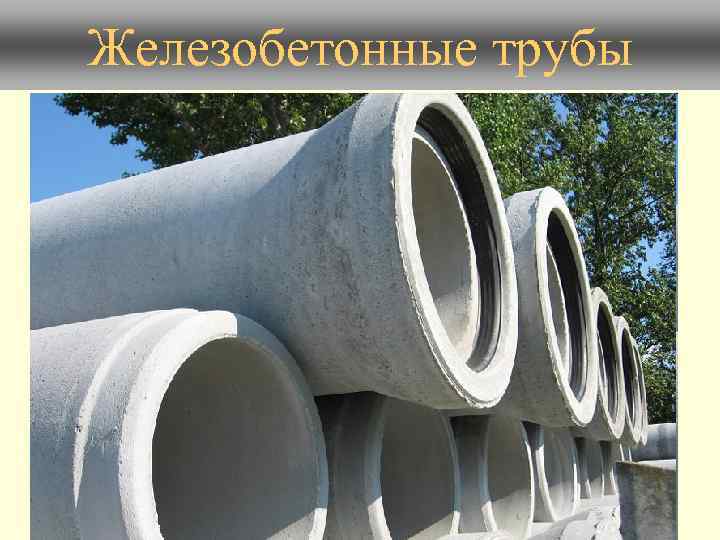

Железобетонные трубы

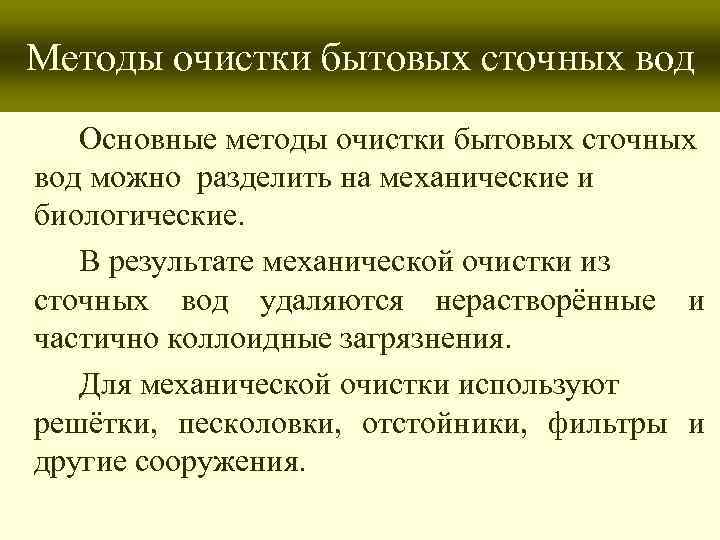

Методы очистки бытовых сточных вод Основные методы очистки бытовых сточных вод можно разделить на механические и биологические. В результате механической очистки из сточных вод удаляются нерастворённые и частично коллоидные загрязнения. Для механической очистки используют решётки, песколовки, отстойники, фильтры и другие сооружения.

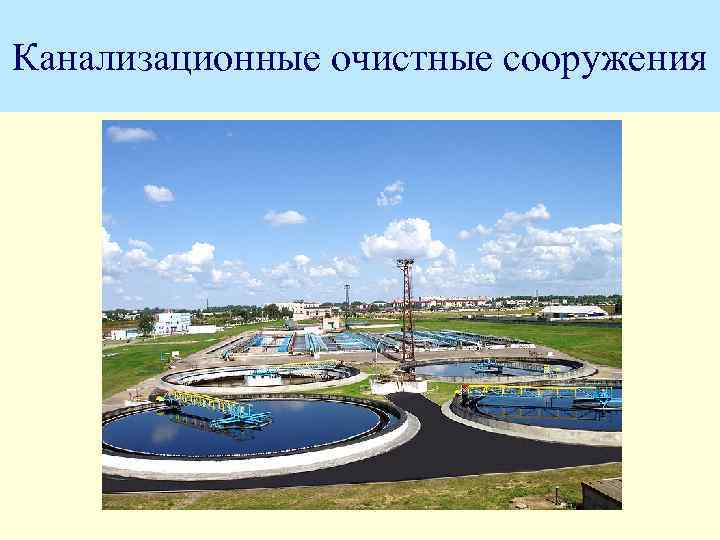

Канализационные очистные сооружения

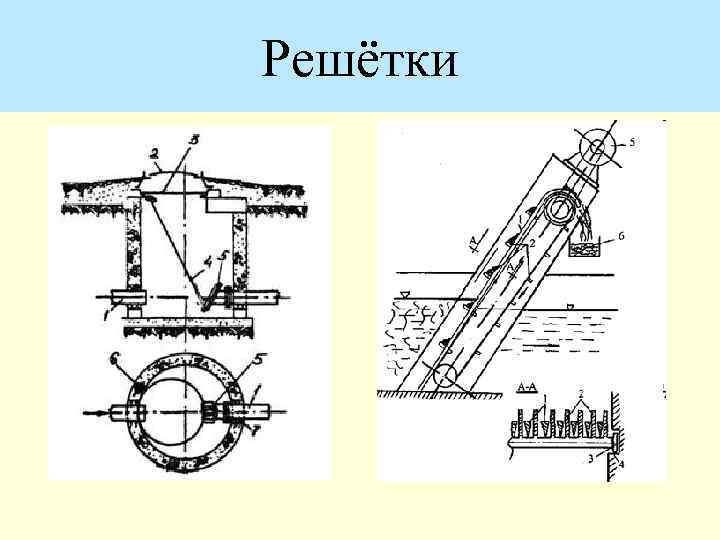

Решётки

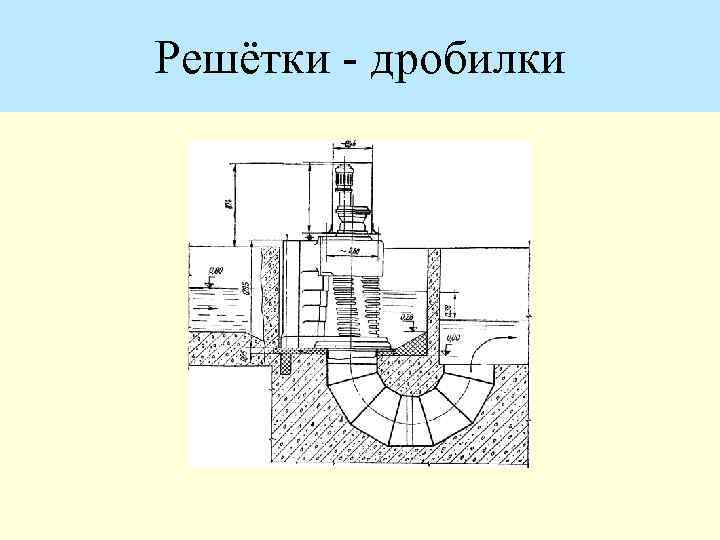

Решётки - дробилки
Песколовки
Радиальные песколовки
Вертикальный отстойник
Горизонтальный отстойник
Радиальные отстойники

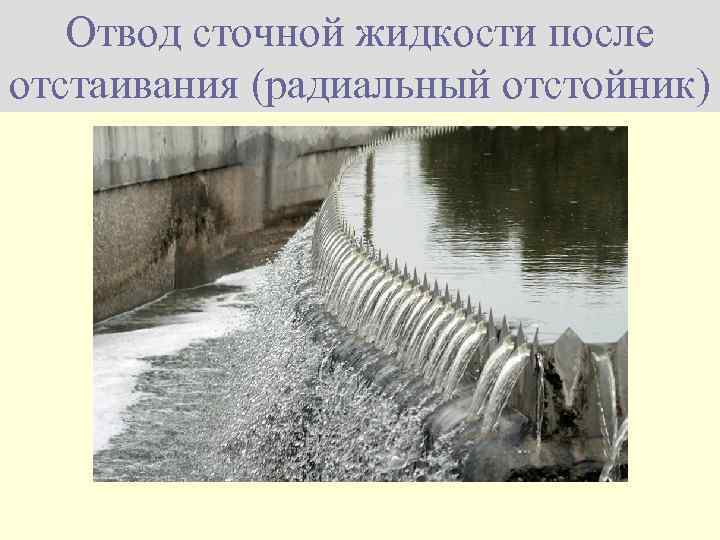

Отвод сточной жидкости после отстаивания (радиальный отстойник)

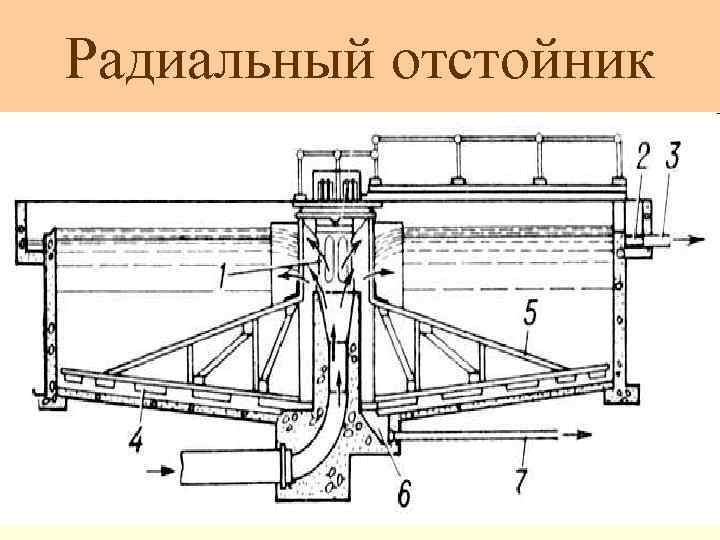

Радиальный отстойник

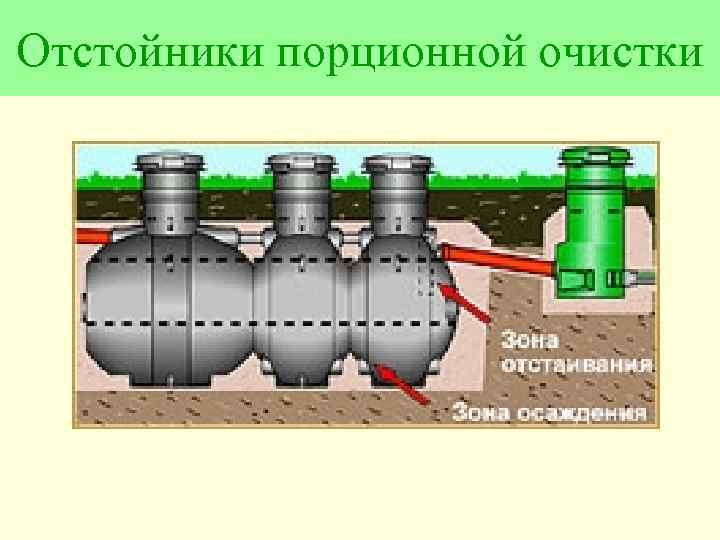

Отстойники порционной очистки

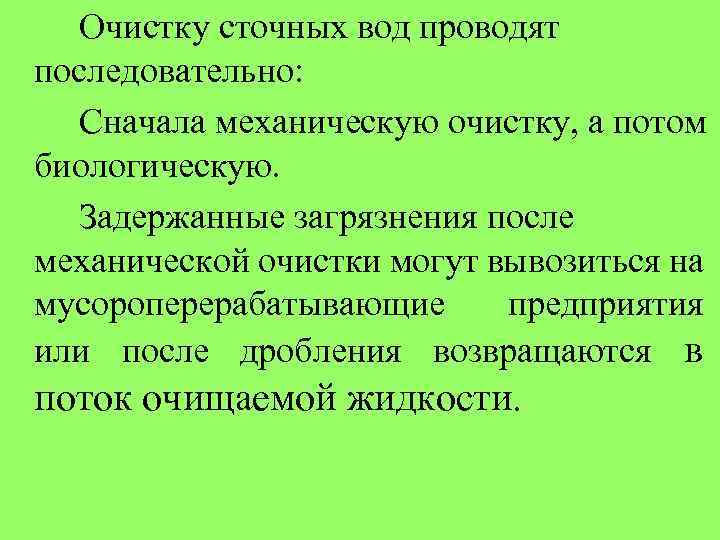

Очистку сточных вод проводят последовательно: Сначала механическую очистку, а потом биологическую. Задержанные загрязнения после механической очистки могут вывозиться на мусороперерабатывающие предприятия или после дробления возвращаются в поток очищаемой жидкости.

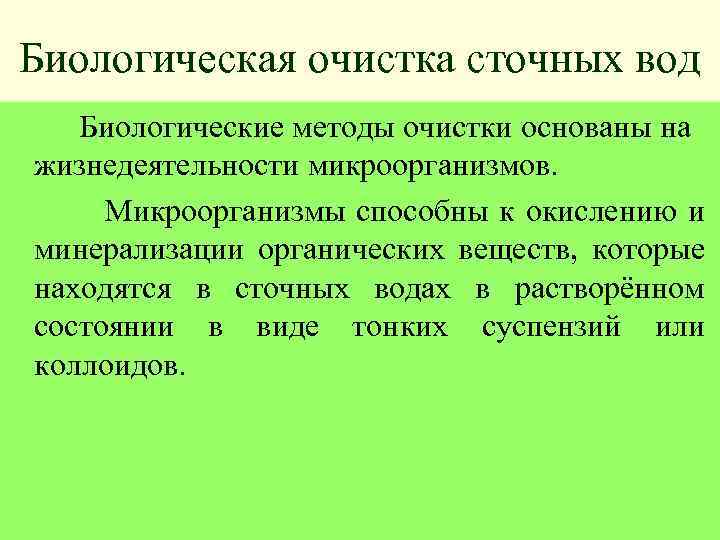

Биологическая очистка сточных вод Биологические методы очистки основаны на жизнедеятельности микроорганизмов. Микроорганизмы способны к окислению и минерализации органических веществ, которые находятся в сточных водах в растворённом состоянии в виде тонких суспензий или коллоидов.

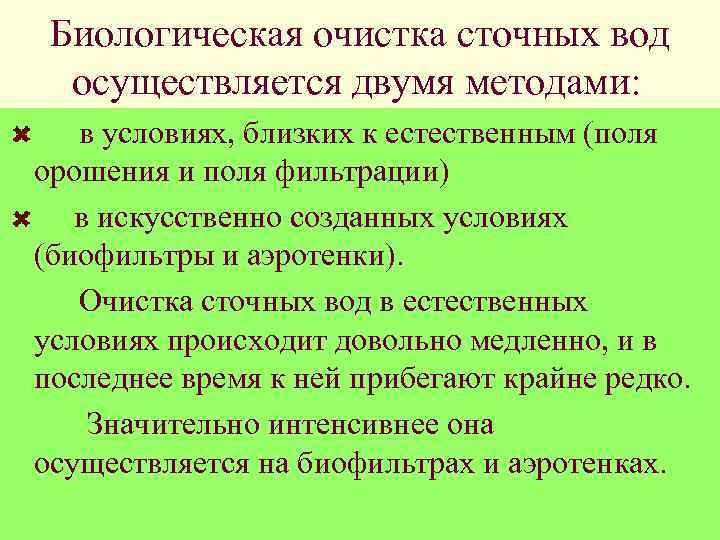

Биологическая очистка сточных вод осуществляется двумя методами: в условиях, близких к естественным (поля орошения и поля фильтрации) в искусственно созданных условиях (биофильтры и аэротенки). Очистка сточных вод в естественных условиях происходит довольно медленно, и в последнее время к ней прибегают крайне редко. Значительно интенсивнее она осуществляется на биофильтрах и аэротенках.

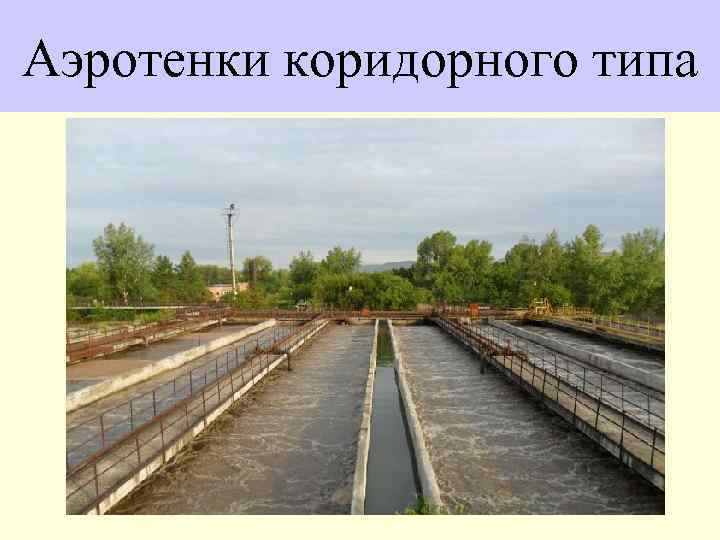

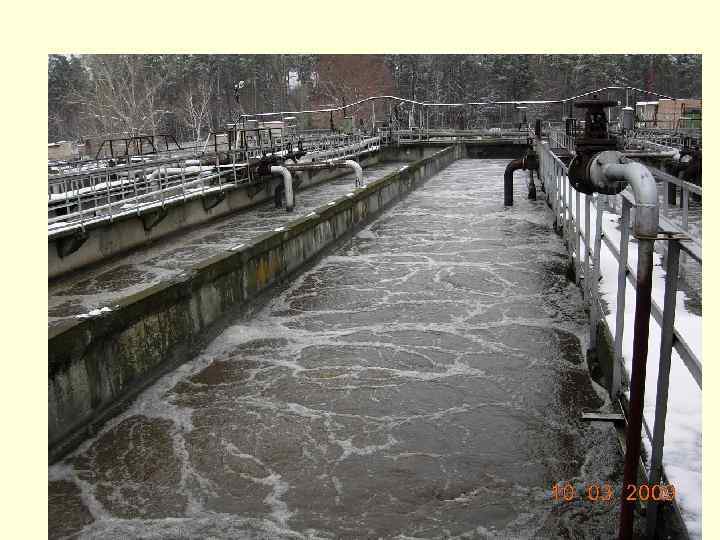

Аэротенки коридорного типа

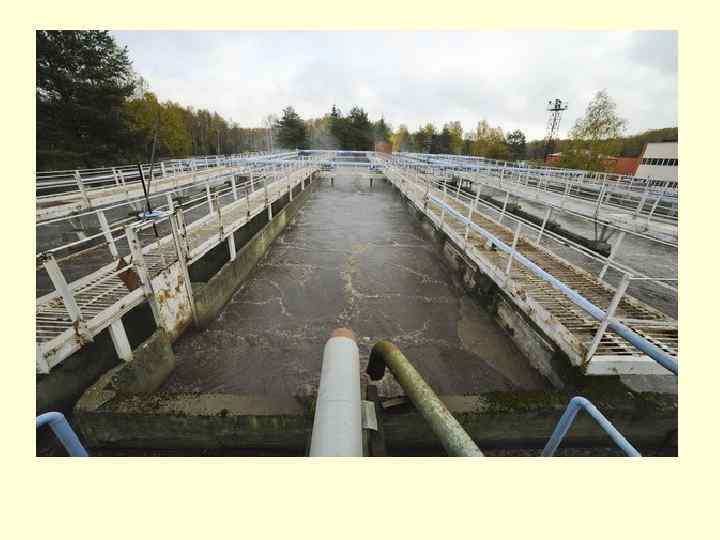

Аэротенки для небольших расходов сточных вод
Биофильтры
Биофильтр
Сооружения для обработки осадка Основной целью обработки осадка является превращение его в продукт, не вызывающий загрязнения окружающей среды. Кроме того, в осадке находятся ценные компоненты, которые можно утилизировать. В зависимости от свойств осадка это решается: стабилизацией органической части осадка обезвоживанием осадка с последующим его сжиганием.
Стабилизация осадков Обеспечивает их устойчивость против загнивания с целью утилизации и складирования. Для стабилизации осадка промышленных сточных вод, содержащих сбраживаемые органические вещества, избыточный активный ил, а также их смеси применяют анаэробное сбраживание. Анаэробное сбраживание осадков с утилизацией газов брожения осуществляется в метантенках.
Метантенк с неподвижным перекрытием

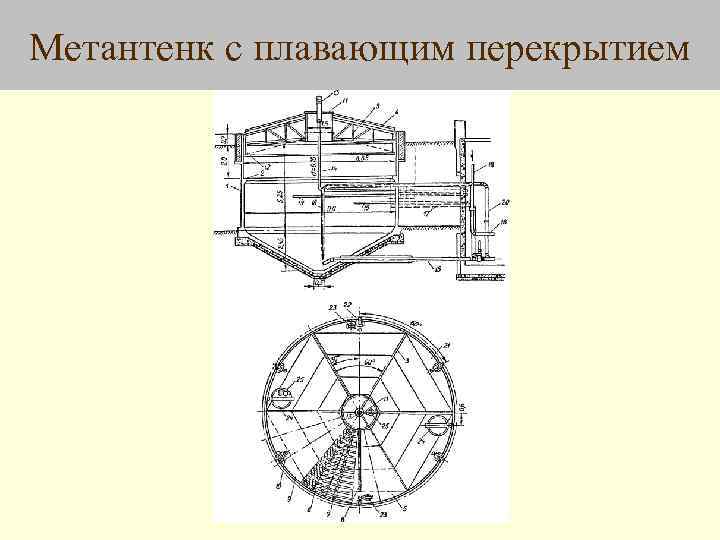

Метантенк с плавающим перекрытием
Пример очистных сооружений 1 – приёмная камера 2 – песколовка (или отстойник) 3 – распределительная камера 4 – аэротенк 5 – вторичный отстойник 6 – скорый фильтр 7 – смеситель для хлопьев 8 - контактный резервуар 9 –стабилизатор осадка
