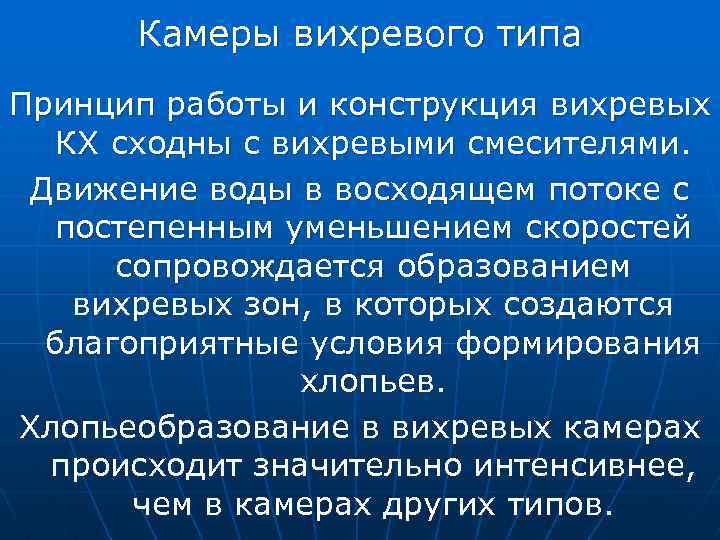

Камеры вихревого типа Принцип работы и конструкция вихревых КХ сходны с вихревыми смесителями. Движение воды в восходящем потоке с постепенным уменьшением скоростей сопровождается образованием вихревых зон, в которых создаются благоприятные условия формирования хлопьев. Хлопьеобразование в вихревых камерах происходит значительно интенсивнее, чем в камерах других типов.
цилиндрическая часть Вихревая камера хлопьеобразования h Dц отвод воды в отстойники кольцевой перфорированный трубопровод коническая часть V 2 = 4 ÷ 5 мм/с Нк Нк = Dц / 2∙ctg α/2 20 – 45 о V 1 = 0, 7 ÷ 1, 2 м/с подача воды из смесителя Dц = √q 1/(0, 785∙v 2) Wв = (q 1∙t)/60

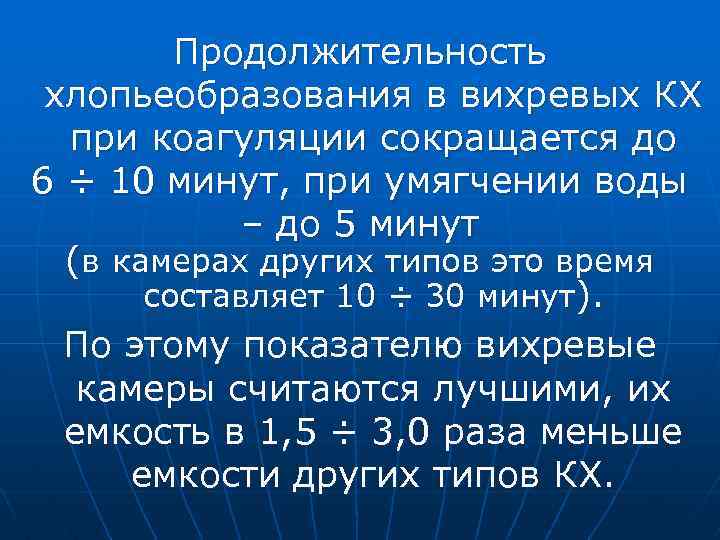

Продолжительность хлопьеобразования в вихревых КХ при коагуляции сокращается до 6 ÷ 10 минут, при умягчении воды – до 5 минут (в камерах других типов это время составляет 10 ÷ 30 минут). По этому показателю вихревые камеры считаются лучшими, их емкость в 1, 5 ÷ 3, 0 раза меньше емкости других типов КХ.
Водоворотная камера хлопьеобразования применяется на сравнительно небольших станциях водоподготовки. Такие камеры встраиваются в вертикальные отстойники. кольцевой водосборный желоб отвод воды в отстойник тангенциальный ввод подводящей трубы КХ подводящая труба подача воды из смесителя выпрямитель отвод шлама
