Календарное планирование (КП) сложных комплексов работы на основе сетевых моделей (СМ) Федорова Г. Д. , к. т. н. , доцент Лекция 4

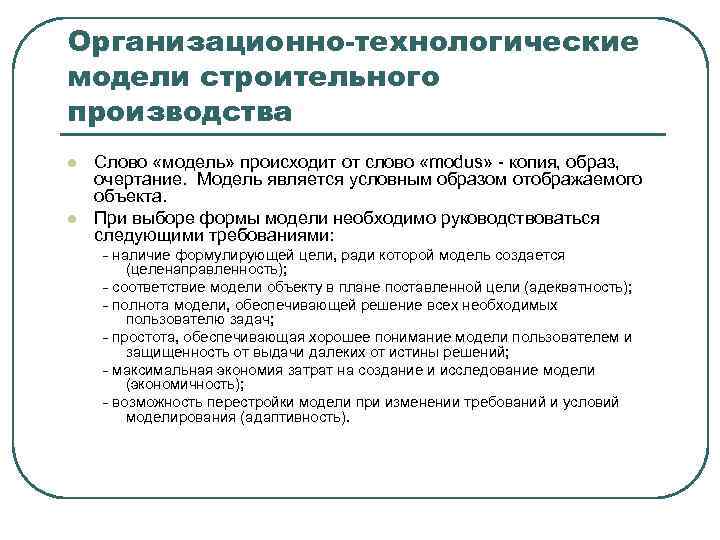

Организационно-технологические модели строительного производства l l Слово «модель» происходит от слово «modus» - копия, образ, очертание. Модель является условным образом отображаемого объекта. При выборе формы модели необходимо руководствоваться следующими требованиями: - наличие формулирующей цели, ради которой модель создается (целенаправленность); - соответствие модели объекту в плане поставленной цели (адекватность); - полнота модели, обеспечивающей решение всех необходимых пользователю задач; - простота, обеспечивающая хорошее понимание модели пользователем и защищенность от выдачи далеких от истины решений; - максимальная экономия затрат на создание и исследование модели (экономичность); - возможность перестройки модели при изменении требований и условий моделирования (адаптивность).
Классификация моделей организации, планирования и управления строительством Признак классификации Виды моделей О применении моделей 1 По форме фиксации Умозрительные Описательные Математические 2 По содержанию объекта наблюдения Структурные Плановые Учета и регулирования Отчетности 3 По времени отображения объекта наблюдения Прошедшее Будущее 4 По отображению состояния объекта наблюдения Статические Динамические 5 По учету случайных факторов воздействия Детерминированные Вероятностные 6 По возможности оптимизации Дескриптивные Оптимизационные Изобразительные Материальные Комбинированные Настоящее Неопределенное время При организации, планировании и управлении строительством используются все виды моделей, но наиболее широко применяются изобразительные (графические). Например, линейный календарный график Г. Л. Ганта, циклограмма М. С. Будникова, сетевой график Дж. Е. Келли и М. Р. Уолкера, а также матрица

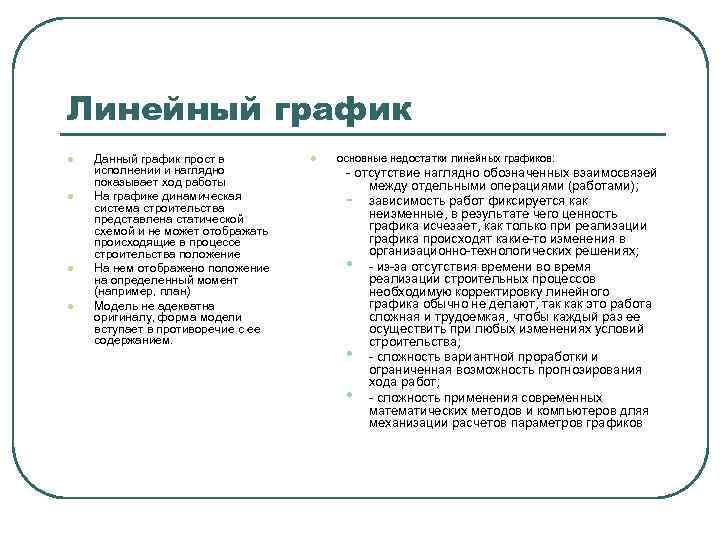

Линейный график l l Данный график прост в исполнении и наглядно показывает ход работы На графике динамическая система строительства представлена статической схемой и не может отображать происходящие в процессе строительства положение На нем отображено положение на определенный момент (например, план) Модель не адекватна оригиналу, форма модели вступает в противоречие с ее содержанием. l основные недостатки линейных графиков: - отсутствие наглядно обозначенных взаимосвязей между отдельными операциями (работами); - зависимость работ фиксируется как неизменные, в результате чего ценность графика исчезает, как только при реализации графика происходят какие-то изменения в организационно-технологических решениях; • - из-за отсутствия времени во время реализации строительных процессов необходимую корректировку линейного графика обычно не делают, так как это работа сложная и трудоемкая, чтобы каждый раз ее осуществить при любых изменениях условий строительства; • - сложность вариантной проработки и ограниченная возможность прогнозирования хода работ; • - сложность применения современных математических методов и компьютеров дляя механизации расчетов параметров графиков
Линейный график неритмичного потока
Циклограмма l На циклограмме наглядно изображается развитие строительного процесса во времени и пространстве (рисунок 2). Она наиболее удобна при возведении однотипных зданий и сооружений. При этом за единицу продукции принимается участок или захватка. Однако, как и линейный график, она отражает зафиксированную очередность производства работ на захватках.
Циклограмма

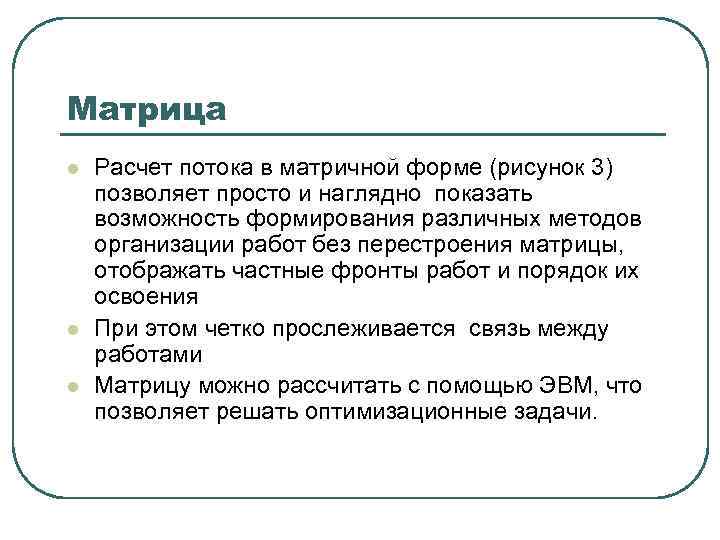

Матрица l l l Расчет потока в матричной форме (рисунок 3) позволяет просто и наглядно показать возможность формирования различных методов организации работ без перестроения матрицы, отображать частные фронты работ и порядок их освоения При этом четко прослеживается связь между работами Матрицу можно рассчитать с помощью ЭВМ, что позволяет решать оптимизационные задачи.
Расчет неритмичного потока (матрица)

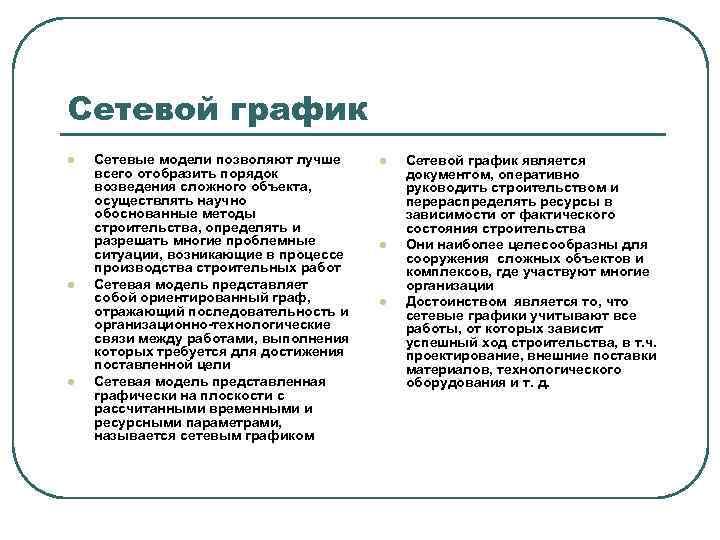

Сетевой график l l l Сетевые модели позволяют лучше всего отобразить порядок возведения сложного объекта, осуществлять научно обоснованные методы строительства, определять и разрешать многие проблемные ситуации, возникающие в процессе производства строительных работ Сетевая модель представляет собой ориентированный граф, отражающий последовательность и организационно-технологические связи между работами, выполнения которых требуется для достижения поставленной цели Сетевая модель представленная графически на плоскости с рассчитанными временными и ресурсными параметрами, называется сетевым графиком l l l Сетевой график является документом, оперативно руководить строительством и перераспределять ресурсы в зависимости от фактического состояния строительства Они наиболее целесообразны для сооружения сложных объектов и комплексов, где участвуют многие организации Достоинством является то, что сетевые графики учитывают все работы, от которых зависит успешный ход строительства, в т. ч. проектирование, внешние поставки материалов, технологического оборудования и т. д.

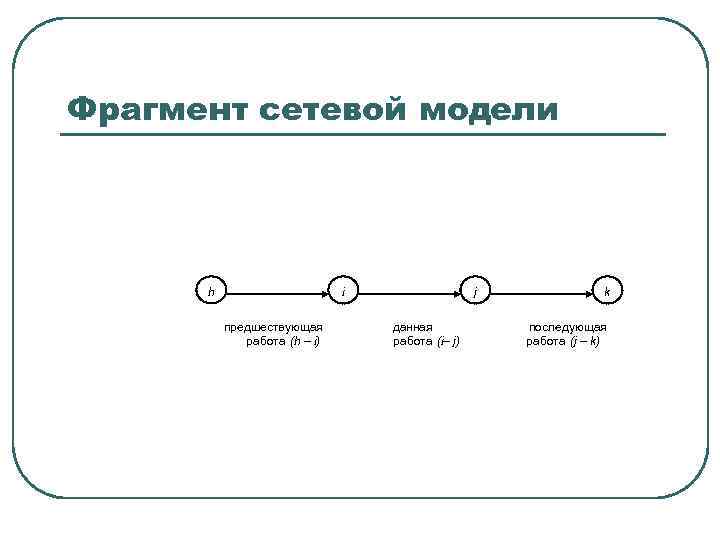

Фрагмент сетевой модели h i предшествующая работа (h – i) j данная работа (i– j) k последующая работа (j – k)

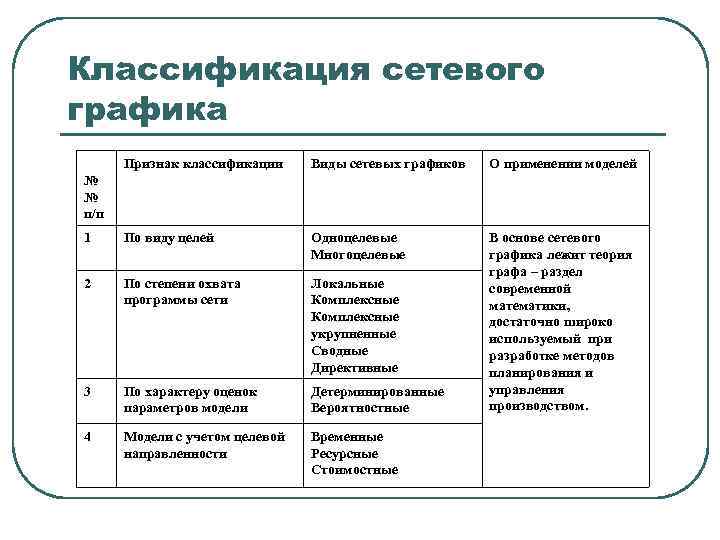

Классификация сетевого графика Признак классификации Виды сетевых графиков О применении моделей 1 По виду целей Одноцелевые Многоцелевые 2 По степени охвата программы сети Локальные Комплексные укрупненные Сводные Директивные 3 По характеру оценок параметров модели Детерминированные Вероятностные В основе сетевого графика лежит теория графа – раздел современной математики, достаточно широко используемый при разработке методов планирования и управления производством. 4 Модели с учетом целевой направленности Временные Ресурсные Стоимостные № № п/п

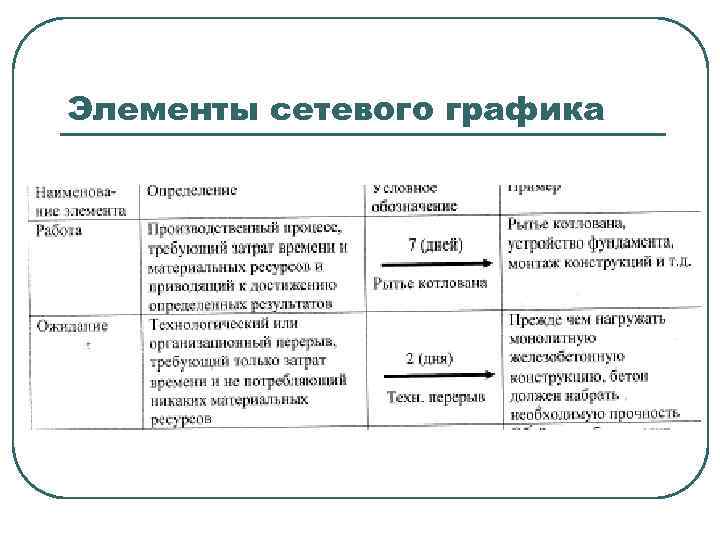

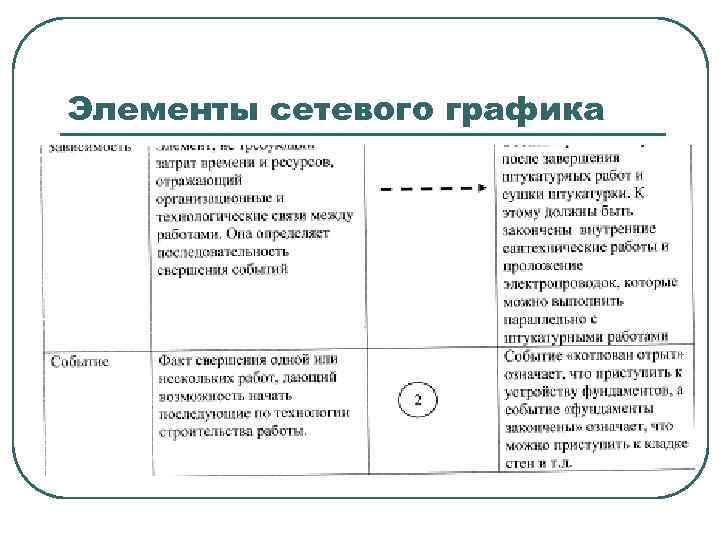

Элементы сетевого графика
Элементы сетевого графика

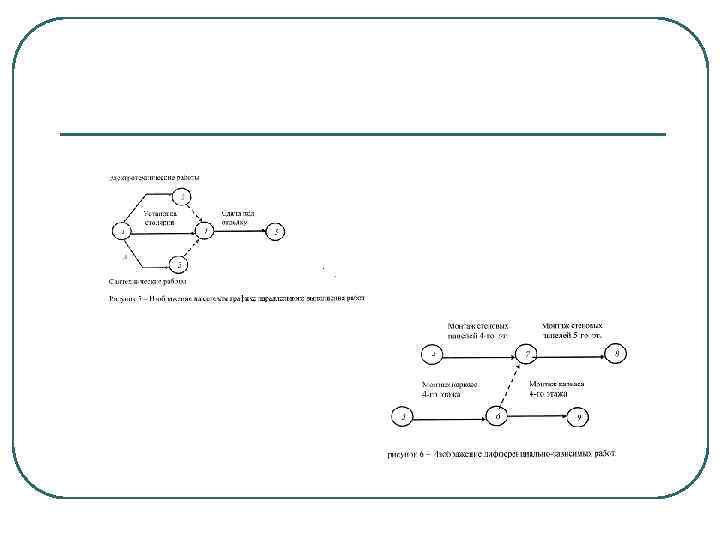

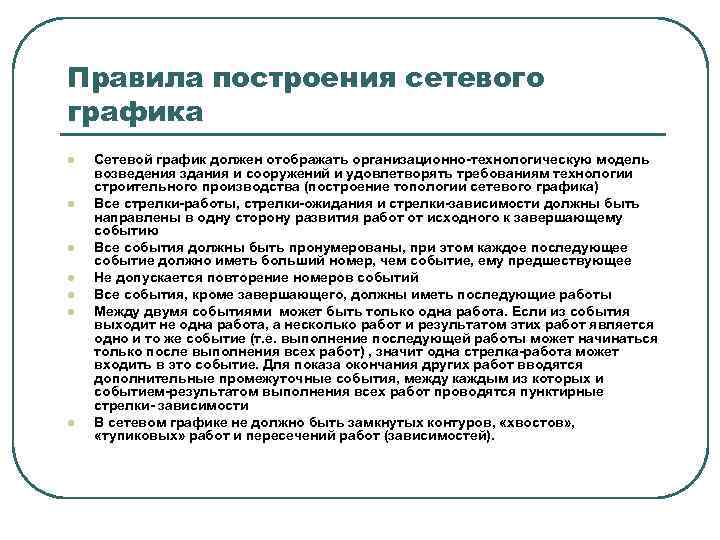

Правила построения сетевого графика l l l l Сетевой график должен отображать организационно-технологическую модель возведения здания и сооружений и удовлетворять требованиям технологии строительного производства (построение топологии сетевого графика) Все стрелки-работы, стрелки-ожидания и стрелки-зависимости должны быть направлены в одну сторону развития работ от исходного к завершающему событию Все события должны быть пронумерованы, при этом каждое последующее событие должно иметь больший номер, чем событие, ему предшествующее Не допускается повторение номеров событий Все события, кроме завершающего, должны иметь последующие работы Между двумя событиями может быть только одна работа. Если из события выходит не одна работа, а несколько работ и результатом этих работ является одно и то же событие (т. е. выполнение последующей работы может начинаться только после выполнения всех работ) , значит одна стрелка-работа может входить в это событие. Для показа окончания других работ вводятся дополнительные промежуточные события, между каждым из которых и событием-результатом выполнения всех работ проводятся пунктирные стрелки- зависимости В сетевом графике не должно быть замкнутых контуров, «хвостов» , «тупиковых» работ и пересечений работ (зависимостей).
Спасибо за внимание!
