Как устроен Интернет Из чего состоит Интернет Как

Как устроен Интернет? Из чего состоит Интернет? Как работает Интернет? Для чего используется Интернет?

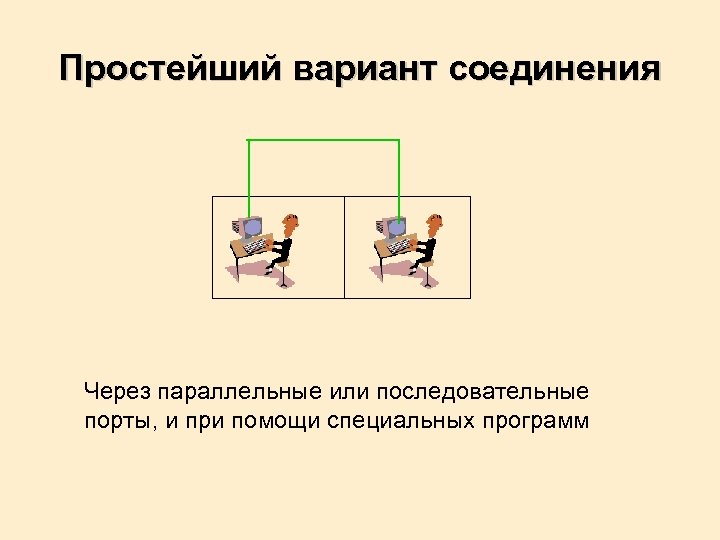

Простейший вариант соединения Через параллельные или последовательные порты, и при помощи специальных программ

Локальные вычислительные сети Передача информации на небольшие расстояния в пределах комнаты, здания, предприятия. Сервер

Глобальные сети связывают компьютеры в пределах страны, континента или планеты Узловая машина Информационный сервер

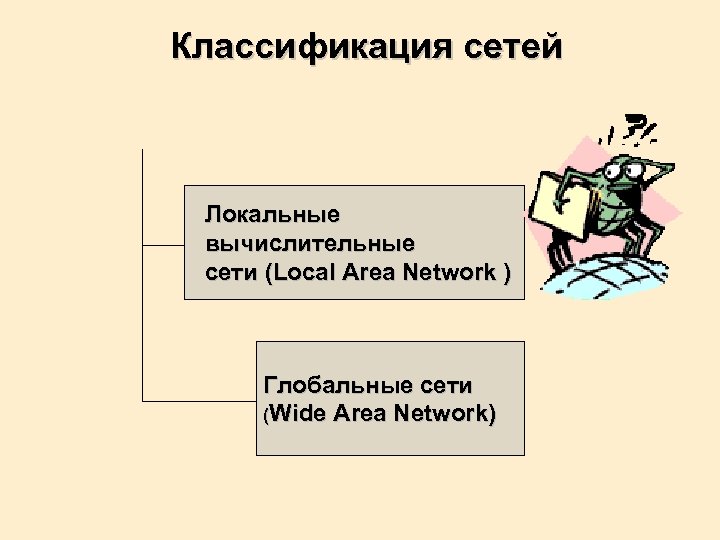

Классификация сетей Локальные вычислительные сети (Local Area Network ) Глобальные сети (Wide Area Network)

Назначение компьютерных сетей • Обеспечение совместного использования аппаратными и программными ресурсами сети. • Обеспечение совместного доступа к ресурсам данных.

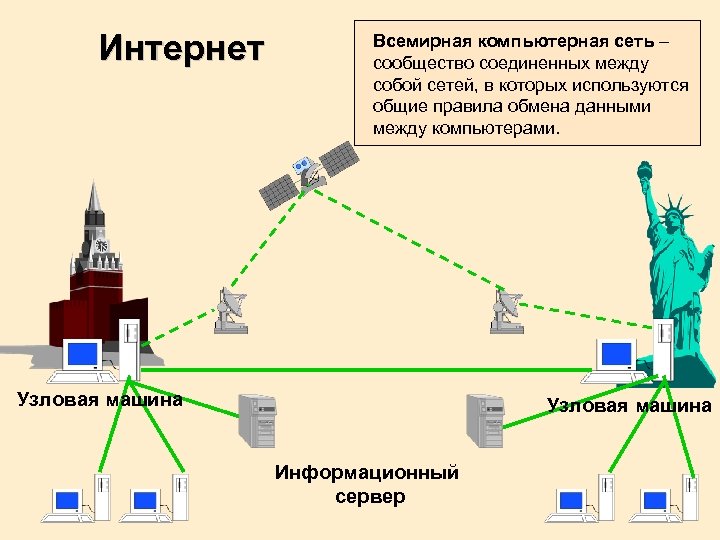

Интернет Всемирная компьютерная сеть – сообщество соединенных между собой сетей, в которых используются общие правила обмена данными между компьютерами. Узловая машина Информационный сервер

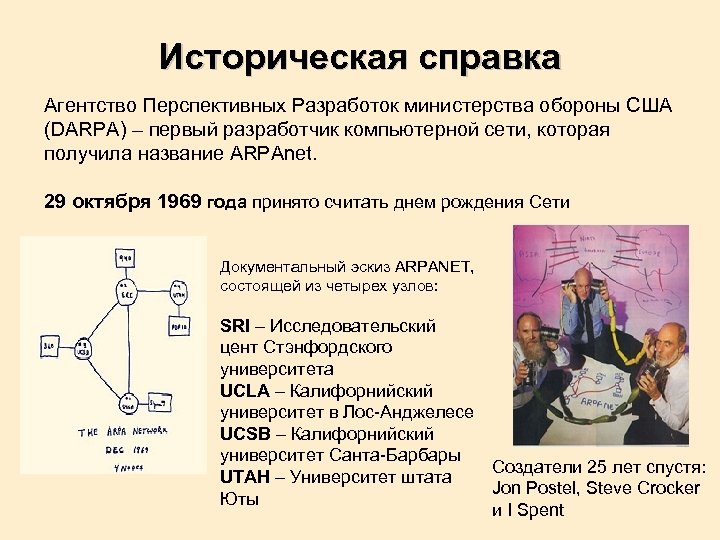

Историческая справка Агентство Перспективных Разработок министерства обороны США (DARPA) – первый разработчик компьютерной сети, которая получила название ARPAnet. 29 октября 1969 года принято считать днем рождения Сети Документальный эскиз ARPANET, состоящей из четырех узлов: SRI – Исследовательский цент Стэнфордского университета UCLA – Калифорнийский университет в Лос-Анджелесе UCSB – Калифорнийский университет Санта-Барбары Создатели 25 лет спустя: UTAH – Университет штата Jon Postel, Steve Crocker Юты и I Spent

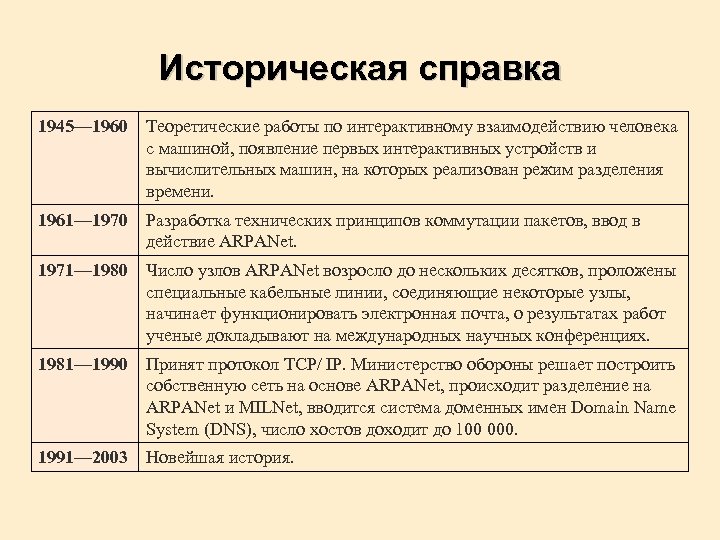

Историческая справка 1945— 1960 Теоретические работы по интерактивному взаимодействию человека с машиной, появление первых интерактивных устройств и вычислительных машин, на которых реализован режим разделения времени. 1961— 1970 Разработка технических принципов коммутации пакетов, ввод в действие ARPANet. 1971— 1980 Число узлов ARPANet возросло до нескольких десятков, проложены специальные кабельные линии, соединяющие некоторые узлы, начинает функционировать электронная почта, о результатах работ ученые докладывают на международных научных конференциях. 1981— 1990 Принят протокол TCP/ IP. Министерство обороны решает построить собственную сеть на основе ARPANet, происходит разделение на ARPANet и MILNet, вводится система доменных имен Domain Name System (DNS), число хостов доходит до 100 000. 1991— 2003 Новейшая история.

Технические и программные ресурсы Интернет Из чего состоит Интернет? Технические средства Как работает Интернет? Технология передачи и обработки данных Для чего используется Интернет? Информационные услуги

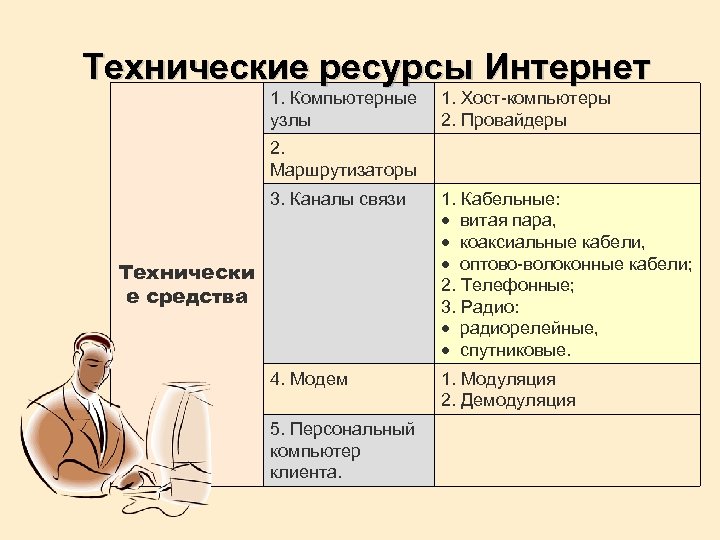

Технические ресурсы Интернет 1. Компьютерные узлы 1. Хост-компьютеры 2. Провайдеры 2. Маршрутизаторы 3. Каналы связи 1. Кабельные: витая пара, коаксиальные кабели, оптово-волоконные кабели; 2. Телефонные; 3. Радио: радиорелейные, спутниковые. 4. Модем 1. Модуляция 2. Демодуляция Технически е средства 5. Персональный компьютер клиента.

Технические средства Узел связи Провайдер (provider – поставщик) Хост-компьютер (Host – хозяин) Узел связи Хост-компьютер Клиенты Модем Клиент Назначение узловых машин: ü связь между машинами – пользователями, ü хранить информацию между сеансами связи, ü обеспечить связь машин – пользователей с Информационными серверами, которые постоянно подсоединены к Узловым машинам

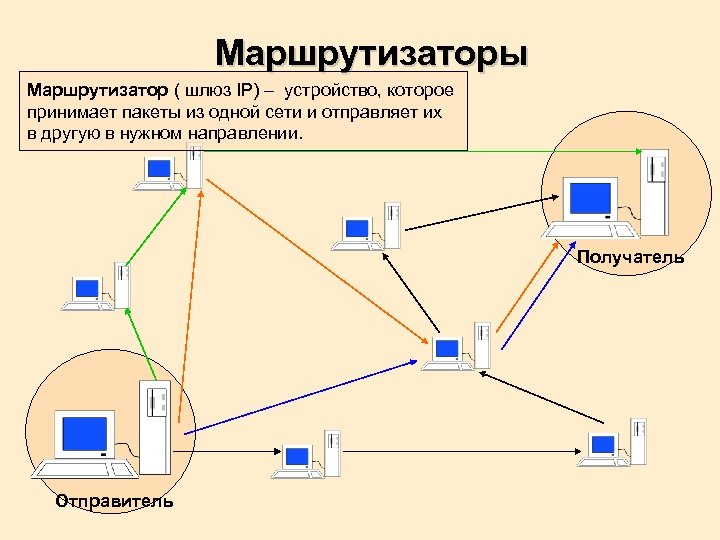

Маршрутизаторы Маршрутизатор ( шлюз IP) – устройство, которое принимает пакеты из одной сети и отправляет их в другую в нужном направлении. Получатель Отправитель

Способы связи Узел связи Модем Клиент Узел связи 1. Кабельные: • витая пара, • коаксиальные кабели, • оптово-волоконные кабели; 2. Телефонные; 3. Радио: • радиорелейные, • спутниковые.

Модем Акустический канал линии модем разделяет на две полосы низкой и высокой частоты. Полоса низкой частоты применяется для передачи данных, а полоса высокой частоты – для приема. Де. Модуляция Телефонная линия Дискретный электрический сигнал Аналоговый сигнал

Технические ресурсы Интернет 1. Компьютерные узлы 1. Хост-компьютеры 2. Провайдеры 2. Маршрутизаторы 3. Каналы связи 1. Кабельные: витая пара, коаксиальные кабели, оптово-волоконные кабели; 2. Телефонные; 3. Радио: радиорелейные, спутниковые. 4. Модем 1. Модуляция 2. Демодуляция Технически е средства 5. Персональный компьютер клиента.

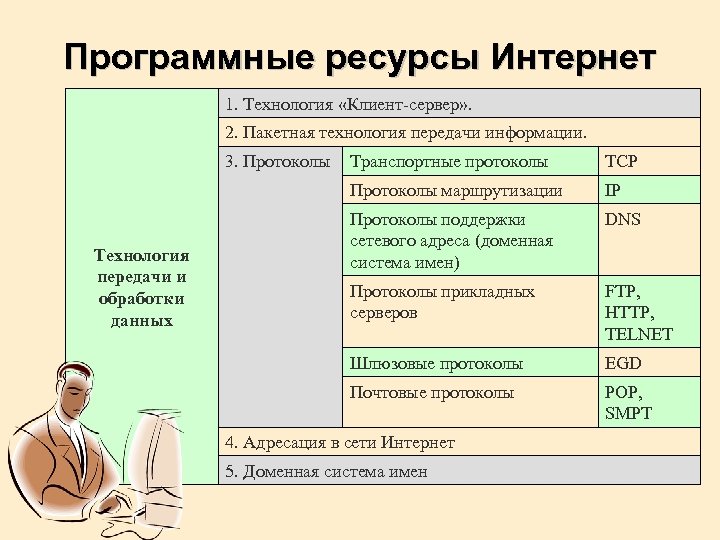

Программные ресурсы Интернет 1. Технология «Клиент-сервер» . 2. Пакетная технология передачи информации. 3. Протоколы TCP Протоколы маршрутизации Технология передачи и обработки данных Транспортные протоколы IP Протоколы поддержки сетевого адреса (доменная система имен) DNS Протоколы прикладных серверов FTP, HTTP, TELNET Шлюзовые протоколы EGD Почтовые протоколы POP, SMPT 4. Адресация в сети Интернет 5. Доменная система имен

Технология КЛИЕНТ-СЕРВЕР Узел связи Модем Клиент сервер-программа клиент-программа Программное обеспечение узловых компьютеров: ü Базовое ПО поддерживает работы сети по протоколу TCP/IP ü Прикладное ПО обслуживает разнообразные информационные услуги сети

Пакетная технология передачи информации 1 -й пакет 2 -й пакет 3 -й пакет 4 -й пакет 2 -й пакет 1 -й пакет 2 -й пакет 3 -й пакет 4 -й пакет

Протоколы Интернета Протокол - это набор соглашений о правилах формирования и форматах сообщений Интернет, о способах обмена информацией между абонентами сети. Транспортные протоколы TCP – Transmission Control Protocol (Протокол управления передачей данных) – управляет передачей данных между компьютерами Протоколы маршрутизации IP – Internet Protocol (Протокол Интернета) – обеспечивают фактическую передачу данных, обрабатывают адресацию данных, определяют наилучший путь к адресату. Протоколы поддержки DNS – Domain Name System (Доменная система имен) – обеспечивают определение уникального адреса компьютера. сетевого адреса Протоколы прикладных серверов FTP – File Transfer Protocol (Протокол передачи файлов), HTTP – Hyper Text Transfer Protocol (Протокол передачи гипертекста), TELNET – используются для получения доступа к различным услугам Интернет Шлюзовые протоколы EGD – Exterior Gateway Protocol (Внешний шлюзовый протокол) – помогает передавать по сети, а также обрабатывать данные для локальных сетей. Почтовые протоколы POP – Post Offic Protocol (Протокол приема почты), SMPT – Simple Mail Transfer Protocol (Протокол передачи почты) – используются для передачи почтовых сообщений.

Протоколы TCP/IP Отправитель TCP определяет, как происходит передача информации, IP – куда происходит передача. Данные Получатель IP адрес - 4 байта IP пакет TCP пакет Куда: 204. 146. 133 Откуда: 126. 123. 4. 12

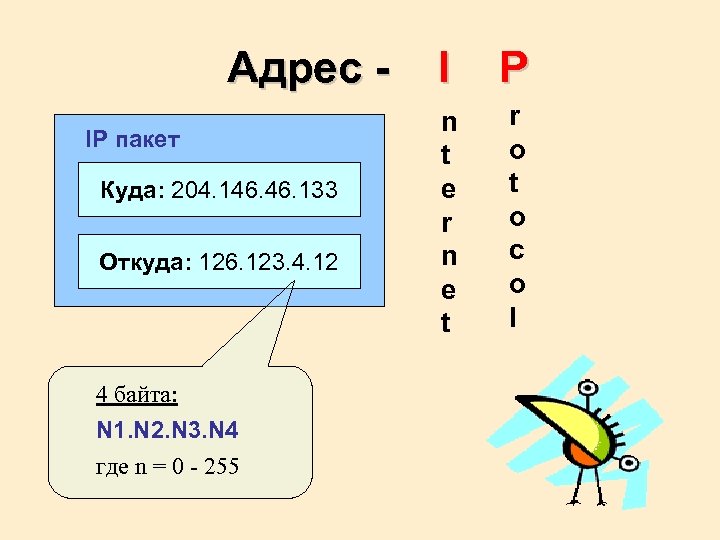

Адрес IP пакет Куда: 204. 146. 133 Откуда: 126. 123. 4. 12 4 байта: N 1. N 2. N 3. N 4 где n = 0 - 255 I P n t e r n e t r o t o c o l

Доменная система имен Domain Name System IP адрес 144. 85. 161. 18 SCHOOLS Доменное имя SCHOOLS. KELDYSH. RU KELDYSH RU Имя домена страны Имя домена компании Доменные имена и IP – адреса распределяются международным координационным центром доменных имен и IP – адресов (ICANN), в который входят по 5 представителей от каждого континента Имя компьютера

Домены верхнего уровня Географические Россия ru, su Франция fr Германия de Великобритания uk Украина ua Административные США com коммерческие edu образовательные gov правительственные mil военные net управляющие сетью org прочие

Программные ресурсы Интернет 1. Технология «Клиент-сервер» . 2. Пакетная технология передачи информации. 3. Протоколы TCP Протоколы маршрутизации Технология передачи и обработки данных Транспортные протоколы IP Протоколы поддержки сетевого адреса (доменная система имен) DNS Протоколы прикладных серверов FTP, HTTP, TELNET Шлюзовые протоколы EGD Почтовые протоколы POP, SMPT 4. Адресация в сети Интернет 5. Доменная система имен

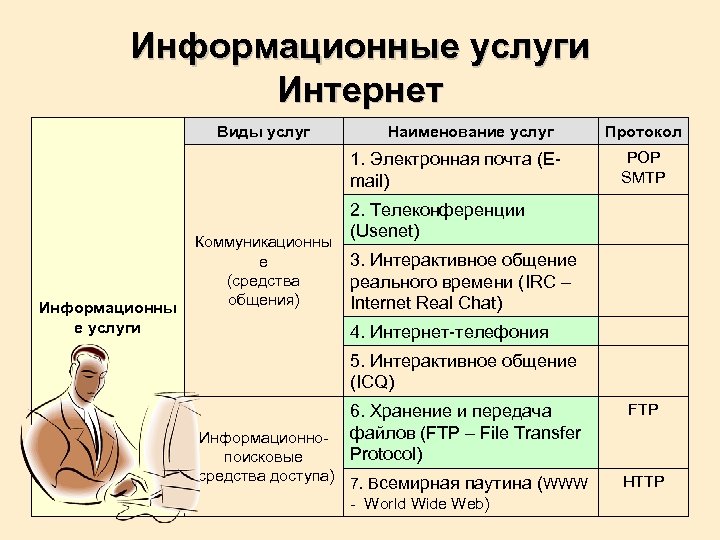

Информационные услуги Интернет Виды услуг Наименование услуг 1. Электронная почта (Email) Информационны е услуги Протокол POP SMTP 3. Интерактивное общение реального времени (IRC – Internet Real Chat) 4. Интернет-телефония Коммуникационны е (средства общения) 2. Телеконференции (Usenet) 5. Интерактивное общение (ICQ) 6. Хранение и передача файлов (FTP – File Transfer Protocol) Информационнопоисковые (средства доступа) 7. Всемирная паутина (WWW - World Wide Web) FTP HTTP

Электронная почта E-mail Electronic mail Отправитель Почтовая программа-клиент Получатель Почтовый сервер Почтовая программа-клиент

Схема функционирования E-mail Услуги сети Сервер E-mail Сеанс связи ON-LINE Протокол POP 3 Компьютер пользователя Клиент E-mail (Outlook Express) Протокол SMTP Почтовый ящик клиента Адрес имя@адрес сервера Папки почты: Входящие, Исходящие, Отправленные Интернет

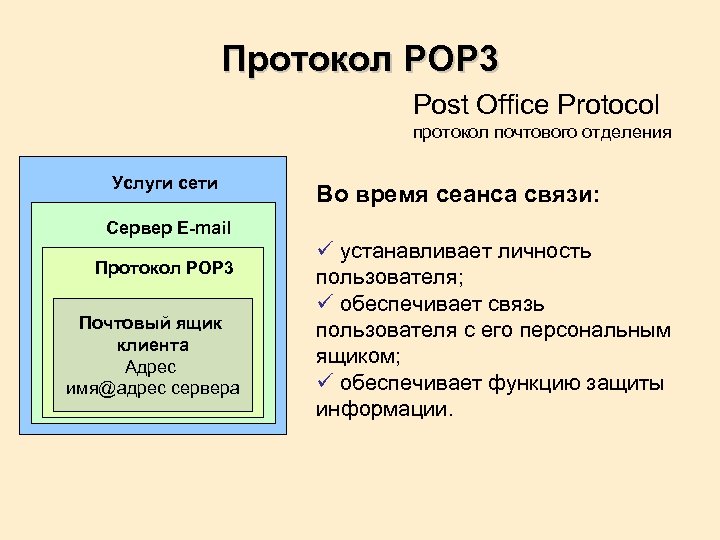

Протокол POP 3 Post Office Protocol протокол почтового отделения Услуги сети Сервер E-mail Протокол POP 3 Почтовый ящик клиента Адрес имя@адрес сервера Во время сеанса связи: ü устанавливает личность пользователя; ü обеспечивает связь пользователя с его персональным ящиком; ü обеспечивает функцию защиты информации.

Протокол SMPT Simple Mail Transfer Protocol простейший протокол передачи почты Во время сеанса связи: ü передает на сервер исходящие письма; ü принимает поступающие. При работе никакого установления личности не требуется. Компьютер пользователя Клиент E-mail (Outlook Express) Протокол SMTP Папки почты: Входящие, Исходящие, Отправленные

Историческая справка Передача сообщений электронной почты между компьютерами в ее сегодняшнем виде началась в 1971 году. Рей Томлисон из фирмы Bolt Beranek and Newman стал первым человеком, который послал сообщение с компьютера из одной сети на компьютер, входящий в состав другой сети. Так как Томлисон мог использовать печатный терминал, который не поддерживал строчные буквы, то он решил отделить имя пользователя от имени компьютера символом @ (комбинация клавиш shift-2), показывающим, что этот адрес находится за пределами локальной сети.

Электронный адрес Имя пользователя @ доменное имя сервера SCH 444 @ mtu-net. RU Заголовок письма Кому (To : ) От кого (From : ) Тема (Subject : ) ------------Текст письма

Информационные услуги Интернет Виды услуг Наименование услуг 1. Электронная почта (Email) Информационны е услуги Протокол POP SMTP 3. Интерактивное общение реального времени (IRC – Internet Real Chat) 4. Интернет-телефония Коммуникационны е (средства общения) 2. Телеконференции (Usenet) 5. Интерактивное общение (ICQ) 6. Хранение и передача файлов (FTP – File Transfer Protocol) Информационнопоисковые (средства доступа) 7. Всемирная паутина (WWW - World Wide Web) FTP HTTP

Всемирная паутина (WWW) Web-узлы (Web-сайты) С ть е Web-серверы на и П ут а

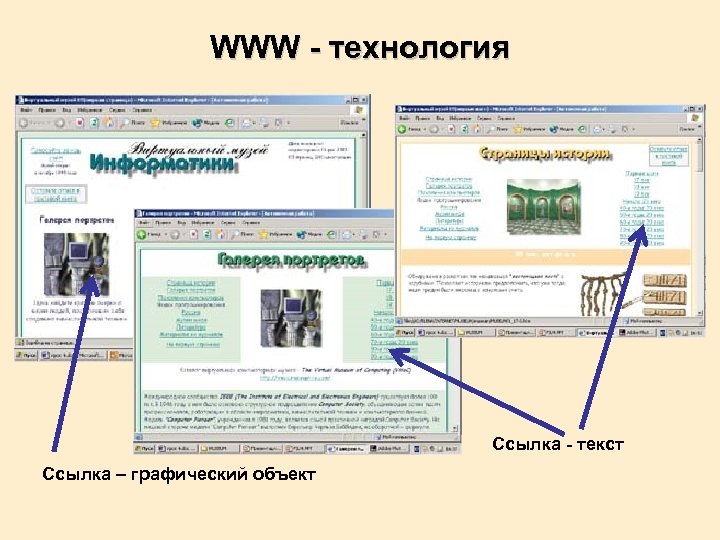

WWW - технология Ссылка - текст Ссылка – графический объект

WWW – технология Web-клиент Web-браузер Web-сервер HTTP Hyper. Text Transfer Protocol – протокол передачи гипертекста Web-сервер

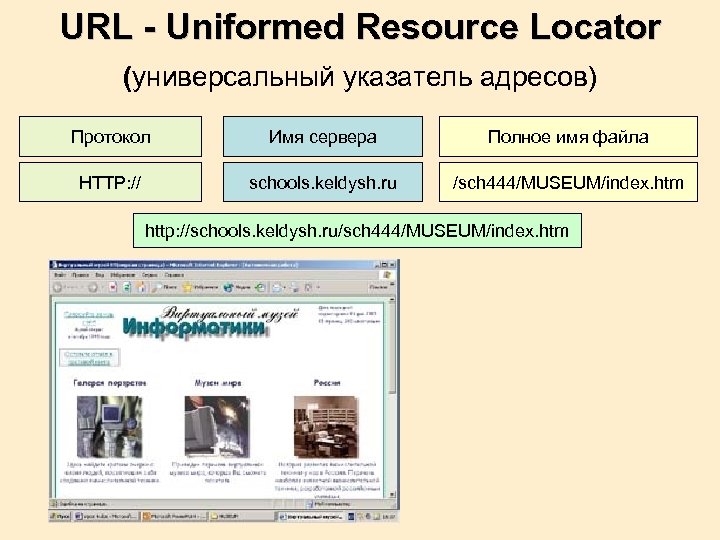

URL - Uniformed Resource Locator (универсальный указатель адресов) Протокол Имя сервера Полное имя файла HTTP: // schools. keldysh. ru /sch 444/MUSEUM/index. htm http: //schools. keldysh. ru/sch 444/MUSEUM/index. htm

Информационные услуги Интернет Виды услуг Наименование услуг 1. Электронная почта (Email) Информационны е услуги Протокол POP SMTP 3. Интерактивное общение реального времени (IRC – Internet Real Chat) 4. Интернет-телефония Коммуникационны е (средства общения) 2. Телеконференции (Usenet) 5. Интерактивное общение (ICQ) 6. Хранение и передача файлов (FTP – File Transfer Protocol) Информационнопоисковые (средства доступа) 7. Всемирная паутина (WWW - World Wide Web) FTP HTTP
