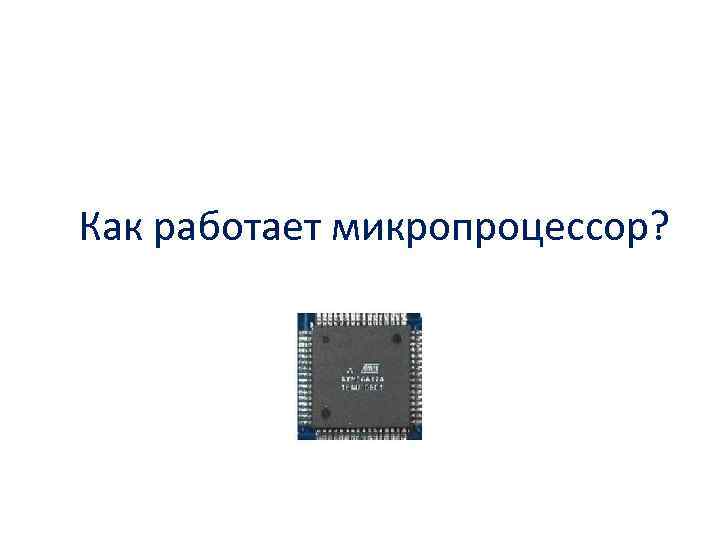

Как работает микропроцессор?
Принцип работы микропроцессора после первого машинного такта 1. Загрузка программного кода в память программ микропроцессора. 2. После запуска МП, счетчик команд, указывает МП на очередную команду. 3. После чего процессор выполняет команду указанную счетчиком.
Принцип работы микропроцессора после считывании последней команды
Типовые структуры операционного блока • • • Трехшинная структура Двухшинная структура Одношинная структура
Адресное пространство микропроцессорного устройства Адресное пространство шестнадцатиразрядной шины адреса Структурная схема микропроцессорного устройства Распределение памяти микропроцессора с шестнадцатиразрядной шиной адреса

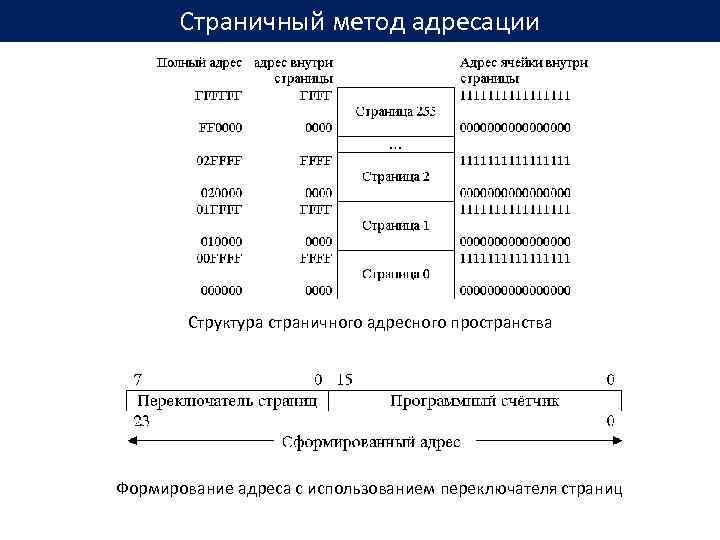

Страничный метод адресации Структура страничного адресного пространства Формирование адреса с использованием переключателя страниц

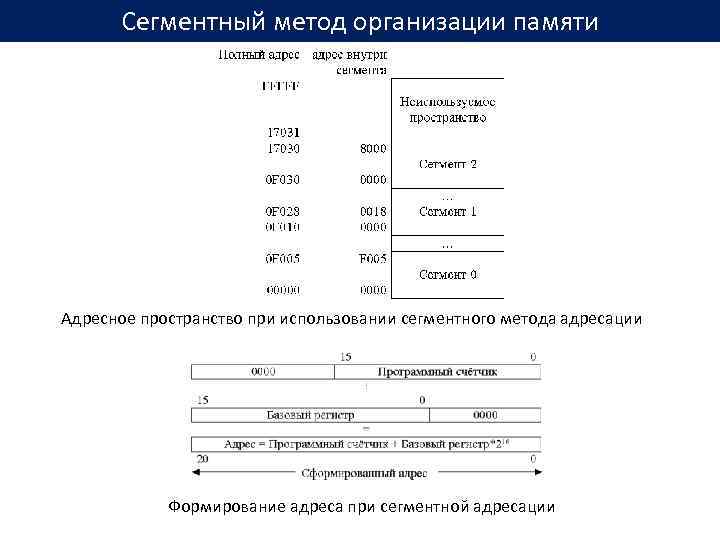

Сегментный метод организации памяти Адресное пространство при использовании сегментного метода адресации Формирование адреса при сегментной адресации

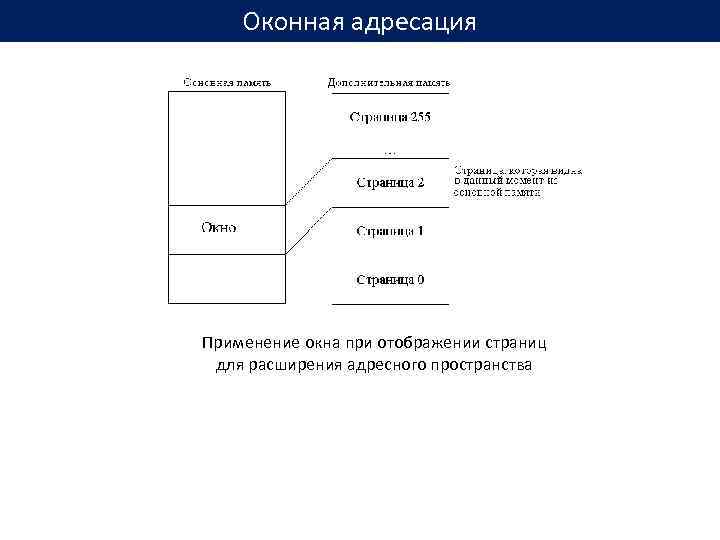

Оконная адресация Применение окна при отображении страниц для расширения адресного пространства
