Кафедра загальновійськової підготовки ТЕМА 6: Порядок розробки і ведення бойових документів ЗАНЯТТЯ 1. Види бойових документів, яки розробляються командиром підрозділу (начальником служби) в бою.
Перше питання l Види бойових документів, які розробляються командиром підрозділу (начальником служби) в бою.
l Бойовими називаються документи, що розробляються для підготовки та ведення (управління підрозділами) бою. Бойові документи можуть бути текстовими, графічними або табличними. Вони виготовляються ручним способом або за допомогою технічних засобів і оформляються на папері, кальці, топографічних (спеціальних) картах (планах, схемах), мікро діапозитивах, мікрофільмах, фотознімках, фото грамах, а також фіксуються на проміжних носіях (перфокартах, перфострічках, магнітних дисках, магнітних стрічках та інших).
До бойових документів на топографічних картах слід віднести: l l l l рішення загальновійськового командира на оборону (наступ); робоча карта командира загальновійськового підрозділу (начальника служби) в обороні (наступі); план бойового застосування підрозділу (служби) в обороні (наступі); план рекогносцировки; план маршу; система вогню батальйону (мб, тб) в обороні; схема опорного пункту взводу, роти, батальйонного району оборони.

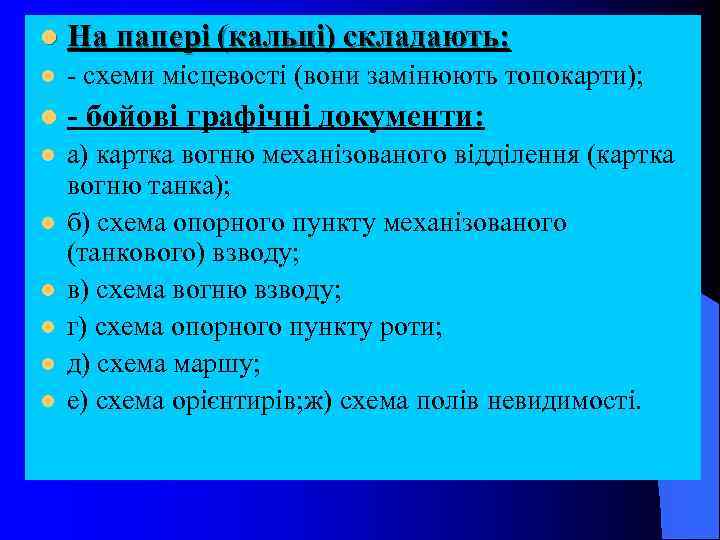

l На папері (кальці) складають: l схеми місцевості (вони замінюють топокарти); l бойові графічні документи: l а) картка вогню механізованого відділення (картка вогню танка); б) схема опорного пункту механізованого (танкового) взводу; в) схема вогню взводу; г) схема опорного пункту роти; д) схема маршу; е) схема орієнтирів; ж) схема полів невидимості. l l l
l Бойові документи підрозділу (рота, взвод, відділення) розробляються, як правило, графічно на то пографічних картах, папері або кальці. Отримані і віддані бойові накази та розпорядження записуються, як правило, в робочих зо шитах або на звороті топографічної карти.
Зразок розташування службових надписів на графічному документі l l l «ЗАТВЕРДЖУЮ» l l l l l РIШЕННЯ КОМАНДИРА 1 МБ НА ОБОРОНУ Глибина батальйонного району оборони км. Ширина батальйонного району оборони км. 13 h 14 h l l l l (Гриф таємності) Прим. №____ Командир 1 мбр (військове звання, підпис, прізвище) « » ________ 200__р. виготовлено 2 прим вик. (прізвище) виг. (прізвище) 7. 02. 09 р. № 7 КОМАНДИР 1 МБ (військове звання, підпис, прізвище) НАЧАЛЬНИК ШТАБУ БАТАЛЬЙОНУ (військове звання, підпис, прізвище) « » _________200__р. масштаб 1: 200000
Визначення розміру букв у обов’язкових службових надписах документу
Зразок написання службових надписів на текстовому документі
Зворотній бік останнього аркушу
l l При розробці і веденні бойових документів необхідно дотриму ватися таких правил: кожний бойовий документ повинен мати службовий заголовок та підпис із зазначенням посади, військового звання та прізвища особи, що підписала документ; у заголовку письмового бойового документа крім найменування документа вказується порядковий номер документа, місце пункту управління, час і дата його складення (підпису), масштаб і рік видання карти, за якою документ розроблений; населені пункти і місцеві предмети, рубежі, райони зосеред ження (розташування) або дії своїх підрозділів указуються, по чинаючи з правого флангу, а противника — з його лівого флангу; рубежі указуються двома, райони (опорні пункти) — трьома пунктами; назви населених пунктів, рік та інших місцевих предметів указуються в називному відмінку;
l l l розмежувальні лінії вказуються не менше ніж трьома пункта ми, один з яких повинен бути на передньому краю: в обороні і в наступі — із тилу в сторону противника, при відході від противника в напрямку відходу. Лінії указуються спочатку справа, потім зліва: в обороні — на граничну досяжність своїх вогневих засобів, в наступі — на глибину бойового завдання; розмежувальні лінії з тил указуються на глибину бойового порядку; напрямок наступу вказується декількома пунктами на всю гли бину бойового завдання; маршрут руху вказується назвами місцевих предметів або населених пунктів: перший — на вихідному рубежі (пункті), потім найбільш важливі, через які проходить маршрут, і останній — в районі зосередження або на рубежі переходу в атаку;
l l l розмежувальні лінії вказуються не менше ніж трьома пункта ми, один з яких повинен бути на передньому краю: в обороні і в наступі — із тилу в сторону противника, при відході —від против ника в напрямку відходу. Лінії указуються спочатку справа, потім зліва: в обороні — на граничну досяжність своїх вогневих засобів, в наступі — на глибину бойового завдання; розмежувальні лінії з тил указуються на глибину бойового порядку; напрямок наступу вказується декількома пунктами на всю гли бину бойового завдання; маршрут руху вказується назвами місцевих предметів або населених пунктів: перший — на вихідному рубежі (пункті), потім найбільш важливі, через які проходить маршрут, і останній — в районі зосередження або на рубежі переходу в атаку;
l l дані обстановки наносяться на карту встановленими умовними знаками, тонкими лініями, не забиваючи топографічну основу карти і написи на ній; завдання і положення підрозділів, а також оз броєння і техніка наносяться, як правило, знаками загального позначення; при відсутності необхідних знаків допускається засто совувати додаткові знаки з поясненням на карті (схемі); положення своїх військ, їх завдання і дії позначаються черво ним кольором, а ракетних військ, артилерії, військ ППО і спеціальних військ — чорним кольором; положення і дії противника позначаються синім кольором; нумерація, найменування частини (підрозділів) і пояснювальні написи своїх військ наносяться чорним кольором, противника — синім; для скорочення організаційно штатних формувань підрозділів і частин використовуються тільки рядкові букви;
Друге питання l Порядок розробки (складання) бойових документів. Умовні позначення.
КАРТОЧКА ВОГНЮ ВІДДІЛЕННЯ На картку вогню відділення наносять: орієнтири, їх номери, найменування та відстані до них, положення противника (виявлені об'єкти, можливий напрямок наступу); позицію відділення, а командири гранатометного та протитанкового відділень і положення механізованого підрозділу, якому вони придані; смугу огню та додатковій сектор обстрілу; основні та запасні вогневі позиції бойової машини піхоти (бронетранспортера), гранатометів і протитанкових керованих комплексів; основні та додаткові сектори обстрілу з кожної позиції (крім сектора обстрілу ручного протитанкового гранатомета); позиції сусідів та межі їхніх смуг вогню на флангах відділення; ділянки зосередженого, а для гранатометного відділення – і рубежі загороджувального вогню взводу та місця в них, по яких відділення, та ті, що прикриваються його вогнем. На картку вогню танка, крім того, наносять вихідні установки для стрільби вночі та в інших умовах обмеженої видимості, а також ділянки зосередженого вогню роти і взводу.
На схему опорного пункту взводу наносять: орієнтири, їх номери, найменування та відстані до них; положення противника; смугу вогню взводу та додаткові сектори обстрілу; позиції відділень, їх смугу вогню і додаткові сектори обстрілу; основні та запасні (тимчасові) вогневі позиції бойових машин піхоти (бронетранспортерів), танків, а також вогневих засобів, які забезпечують проміжки з сусідами, їх основні та додаткові сектори обстрілу з кожної позиції; ділянки зосередженого вогню взводу та місця в них, по яких повинні вести вогонь відділення (танковому взводу тільки ділянки зосередженого вогню); ділянку зосередженого вогню роти та місце в ньому, по якому веде вогонь взвод; рубежі відкриття вогню з танків, бойових машин піхоти, протитанкових та інших вогневих засобів; позиції вогневих засобів командира роти (батальйону), розташованих в опорному пункті взводу і на його флангах, та їх сектори обстрілу; загородження і фортифікаційні спорудження; позиції сусідніх підрозділів та межі їхніх смуг вогню на флангах взводу; місце командно спостережного пункту взводу, а також місцеві предмети і деталі рельєфу, які можуть мати важливе значення для оборони (можливі місця скупчення противника перед атакою, підступи з його сторони до опорного пункту взводу).
На схемах опорного пункту роти, як правило, показують: l l l орієнтири, їх номери, найменування і відстані до них від переднього краю; положення противника; смугу вогню роти; опорні пункти взводів, їх смуги вогню і додаткові сектори обстрілу; основні і запасні (тимчасові) вогневі позиції бойових машин піхоти (бронетранспортерів), танків, протитанкових, вогнеметних і зенітних засобів; вогневі позиції і сектори обстрілу вогневих засобів, які забезпечують фланги і проміжки між взводними опорними пунктами, а на схемі опорного пункту механізованої роти приданих їй танків; ділянки зосередженого вогню роти і взводів; рубежі відкриття вогню з танків, бойових машин піхоти, протитанкових керованих (коректованих) і самонавідних ракетних комплексів та інших вогневих засобів; район зосередження і вогневі рубежі броне групи; позиції і шляхи маневру кочуючи вогневих засобів; місця улаштування засад; фортифікаційні спорудження та інженерні загородження; місця розгортання пунктів технічного спостереження, бойового забезпечення і медичного поста роти; місця командно спостережних пунктів роти і взводів, розташування автомобілів механізованої роти.
l Умовні знаки, які застосовуються на схемах місцевості.

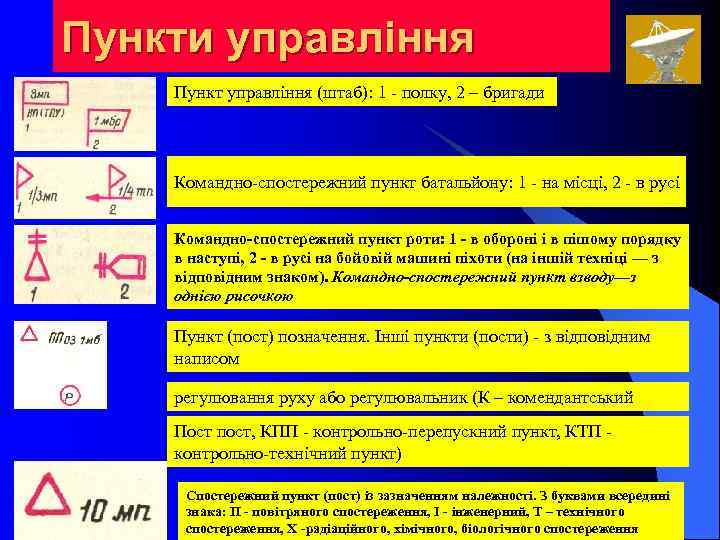

Пункти управління Пункт управління (штаб): 1 полку, 2 – бригади Командно спостережний пункт батальйону: 1 на місці, 2 в русі Командно спостережний пункт роти: 1 в обороні і в пішому порядку в наступі, 2 в русі на бойовій машині піхоти (на іншій техніці — з відповідним знаком). Командно-спостережний пункт взводу—з однією рисочкою Пункт (пост) позначення. Інші пункти (пости) з відповідним написом регулювання руху або регулювальник (К – комендантський Пост пост, КПП контрольно перепускний пункт, КТП контрольно технічний пункт) Спостережний пункт (пост) із зазначенням належності. З буквами всередині знака: П повітряного спостереження, І інженерний, Т – технічного спостереження, Х радіаційного, хімічного, біологічного спостереження
Пункти управління 1 ПА 21 р. РТР і РЕБ НЦУ ОК ПУО Пд. ОК ППУ кп омбр зкп СВ кп тпз 8 АК 2 А рд ппу 2 АК Пд. ОК ззр мб тб омбр ЗКП кп браг тпу кп мб мб омбр тпу браг кп зкп
засоби зв’язку Вузли зв'язку: 1 – польовий (рухомий), 2 стаціонарний Радіомережа переносних радіостанцій (інших радіостанцій з відповідними знаками) Радіоприймач Радіонапрямок рухомих радіостанцій (інших радіостанцій – з відповідними знаками) Радіостанції: 1 рухома; 2 переносна; 3 у танку (БМП, БТР, на автомобілі–з відповідними знаками) Радіолокаційні станції розвідки: 1 повітряних цілей, 2 наземних цілей Колір тактичних знаків — за родом військ. Біля знаків або всередині них при необхідності можуть наноситися додаткові пояснювальні написи (час. склад, належність і т. ін. ). Цифри всередині знака — відповідно до типу станції (приймача).
Озброєння і техніка Кулемети: 1 ручний, 2 ротний або станковий, 3 – великокаліберний Гранатомети: 1 ручний протитанковий, 2 станковий протитанковий, 3 автоматичний станковий Комплекси ПТКР: 1 переносний, 2 на бойовій машині Вогнемети: 1 легкий піхотний, 2 важкий піхотний Бойові машини: 1 бойова машина піхоти (загальне позначення), 2 бойова машина піхоти, яка оснащена мінним тралом, 3 бронетранспортер, 4 – бойова розвідувальна машина, 5 – броньована розвідувальна дозорна машина Танки: 1 загальне позначення, 2 — плаваючий, 3 – оснащений мінним тралом, 4 – з навісним бульдозерним обладнанням Автомобілі: 1 загальне позначення, 2 з причепом, 3 санітарний (транспортер колісний) мотоцикл
АРТИЛЕРИЯ Тягачі: 1 танковий, 2 – гусеничний, З автомобільний, 4 автомобільний з великовантажним причепом (автопоїзд) Протитанкові гармати: 1 загальне позначення, 2 калібру до 85 мм, 3 калібру до 100 мм, 4 калібру більше 100 мм Гармати: 1 загальне позначення, 2 калібру до 122 мм, 3 калібру до 155 мм, 4 – калібру більше 155 мм, 5 що застосовують ядерні боєприпаси Самохідна гармата – загальне позначення (знак гармати залежно від калібру) Бойові машини реактивної артилерії: 1 — загальне позначення, 2 середнього калібру, 3 великого калібру Міномети: 1 загальне позначення, 2 малого калібру (до 82 мм), 3 середнього калібру (до 120 мм)

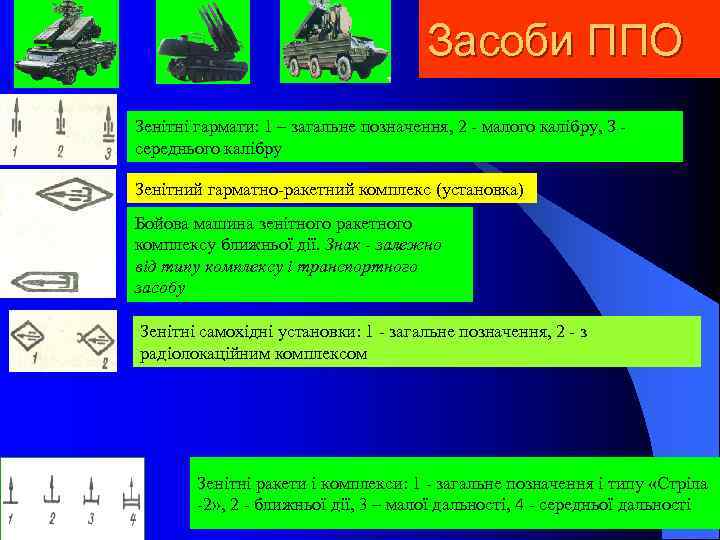

Засоби ППО Зенітні гармати: 1 – загальне позначення, 2 малого калібру, З середнього калібру Зенітний гарматно ракетний комплекс (установка) Бойова машина зенітного ракетного комплексу ближньої дії. Знак - залежно від типу комплексу і транспортного засобу Зенітні самохідні установки: 1 загальне позначення, 2 з радіолокаційним комплексом Зенітні ракети і комплекси: 1 загальне позначення і типу «Стріла 2» , 2 ближньої дії, 3 – малої дальності, 4 середньої дальності

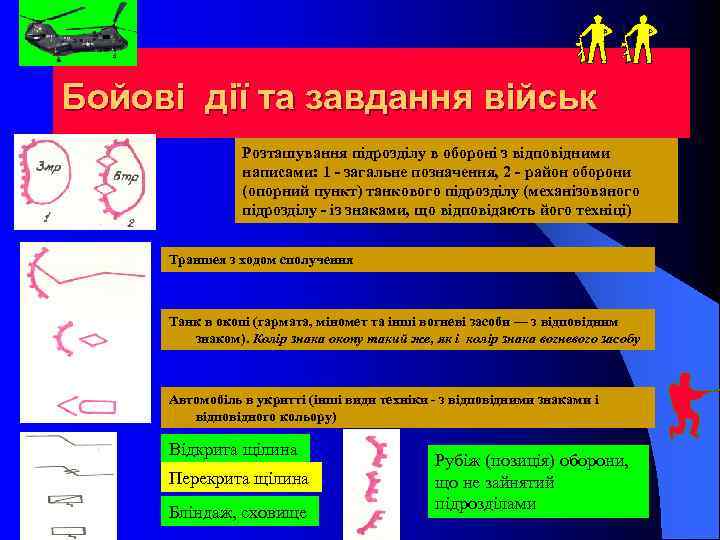

Бойові дії та завдання військ Розташування підрозділу в обороні з відповідними написами: 1 загальне позначення, 2 район оборони (опорний пункт) танкового підрозділу (механізованого підрозділу із знаками, що відповідають його техніці) Траншея з ходом сполучення Танк в окопі (гармата, міномет та інші вогневі засоби — з відповідним знаком). Колір знака окопу такий же, як і колір знака вогневого засобу Автомобіль в укритті (інші види техніки з відповідними знаками і відповідного кольору) Відкрита щілина Перекрита щілина Бліндаж, сховище Рубіж (позиція) оборони, що не зайнятий підрозділами
Вогневий рубіж танкового батальйону [з зазначенням номера рубежу (механізованого підрозділу на БМП з відповідними знаками і написами) Вогневий рубіж бронегрупи із зазначенням номера рубежу (на іншій техніці з відповідними знаками) Рубіж переходу в атаку (вводу в бій, розгортання для контратаки) механізованого і танкового підрозділів: 1 загальне позначення, 2 механізованого підрозділу на БМП (на іншій техніці і танкового підрозділу з відповідними знаками) Рубіж розгортання протитанкового взводу [з зазначенням номера рубежу (інших підрозділів з відповідними знаками і написами)
Рубіж переходу в атаку (вводу в бій, розгортання для контратаки) механізованого і танкового підрозділів: 1 загальне позначення, 2 механізованого підрозділу на БМП (на іншій техніці і танкового підрозділу з відповідними знаками) Підрозділ в засаді (із зазначенням його належності): 1 – у вогневій засаді, 2 – у розвідувальній засаді Межа смуги вогню: 1 – основного сектора обстрілу, 2 додаткового сектора обстрілу Положення підрозділів на визначений час з відповідними написами і знаками Бойовий порядок гранатометного взводу у пішому порядку (інших підрозділів з відповідними знаками) Фронт (рубіж), що займають підрозділи сторін в бою
БОЙОВІ ДІЇ ВІЙСЬК Найближче завдання Подальше завдання Плануємий напрямок наступу з'єднання, частини, підрозділу Вихідний рубіж, вихідний рубіж для форсу вання, рубіж регулювання Рубіж розгортання в батальйонні колони (у ротні з двома рисками, у взводні з однією рискою) Рубіж переходу в атаку (вводу в бій розгортання для контратаки)

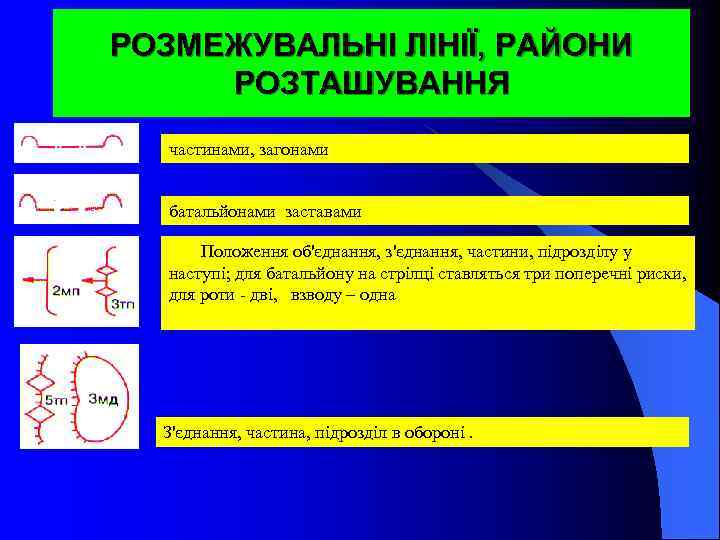

РОЗМЕЖУВАЛЬНІ ЛІНІЇ, РАЙОНИ РОЗТАШУВАННЯ частинами, загонами батальйонами, заставами Положення об'єднання, з'єднання, частини, підрозділу у наступі; для батальйону на стрілці ставляться три поперечні риски, для роти дві, взводу – одна З'єднання, частина, підрозділ в обороні.
РАЙОНИ РОЗТАШУВАННЯ Позиційний район, район стартових позицій з'єднання, частини ЗРВ (на картах масштабу 1 : 200 000 і менш район показується до ба тарей включно) Район вогневих позицій артилерійського дивізіону (райони вогневих позицій) із зазна ченням батарей Район вогневих позицій армійської, корпус ної, дивізійної, полкової артилерійської групи

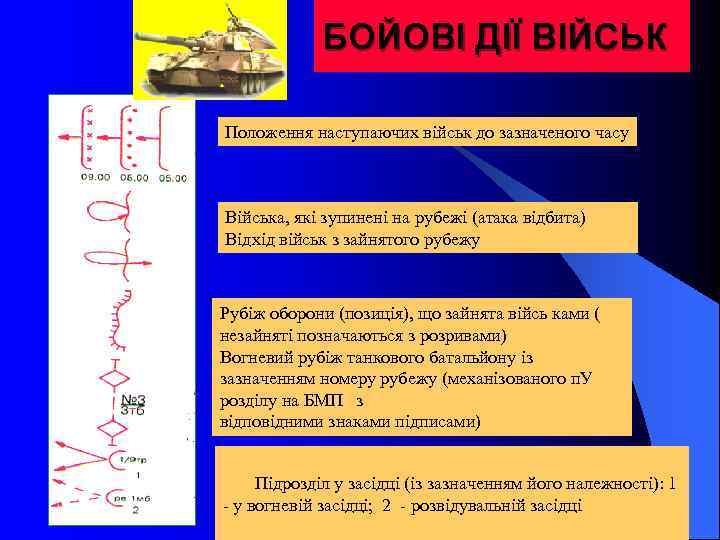

БОЙОВІ ДІЇ ВІЙСЬК Положення наступаючих військ до зазначеного часу Війська, які зупинені на рубежі (атака відбита) Відхід військ з зайнятого рубежу Рубіж оборони (позиція), що зайнята війсь ками ( незайняті позначаються з розривами) Вогневий рубіж танкового батальйону із зазначенням номеру рубежу (механізованого п. У розділу на БМП з відповідними знаками підписами) Підрозділ у засідці (із зазначенням його належності): 1 у вогневій засідці; 2 розвідувальній засідці
БОЙОВІ ДІЇ ВІЙСЬК Межа смуги вогню: 1 основного сектору обстрілу; 2 додаткового сектору обстрілу Рубежі відкриття вогню: 1 ПТКР; 2 з танкових гармат; 3 з гармат БМП; 4 з стрілецької зброї Зосереджений вогонь механізованої роти з зазначенням його номеру та ділянок вогню взводів (танкової роти, механізованого, тан кового і гранатометного взводів з відповідними надписами)
БОЙОВІ ДІЇ ВІЙСЬК Рубіж загороджувального вогню гранатометного взводу із зазначенням його номеру і ділянок вогню відділень Фронт (рубіж), що займають війська сторін у бою Рубіж імовірної зустрічі з противником Зосереджений вогонь із зазначенням номеру цілі (ділянки): 1 ствольної артилерії; 2 реактивної артилерії Вогнева позиція артилерійської батареї Вогнева позиція артилерійського взводу
l Розміри знаків визначаються в залежності від масштабу карти. На карті однакового масштабу пункти управління нижчих командних інстанцій позначаються знаками у 3/4 їх розміру
Трете питання l Основні скорочення, що застосовуються в бойових документах

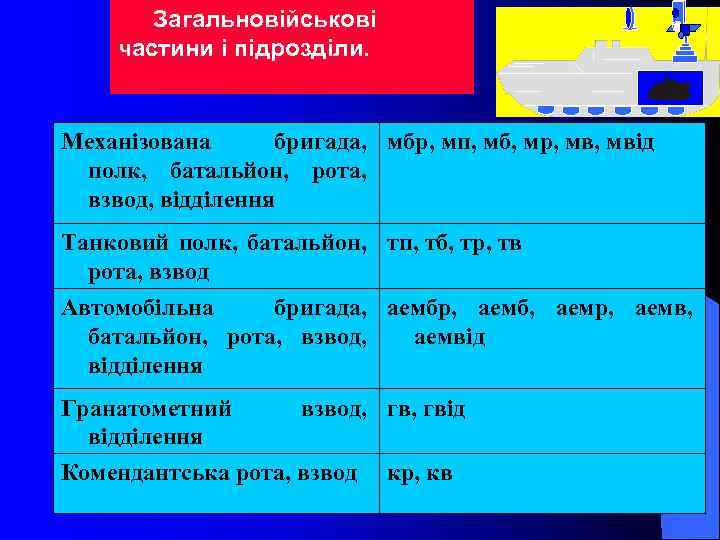

Загальновійськові частини і підрозділи. Механізована бригада, мбр, мп, мб, мр, мвід полк, батальйон, рота, взвод, відділення Танковий полк, батальйон, тп, тб, тр, тв рота, взвод Автомобільна бригада, аембр, аемб, аемр, аемв, батальйон, рота, взвод, аемвід відділення Гранатометний відділення взвод, гвід Комендантська рота, взвод кр, кв

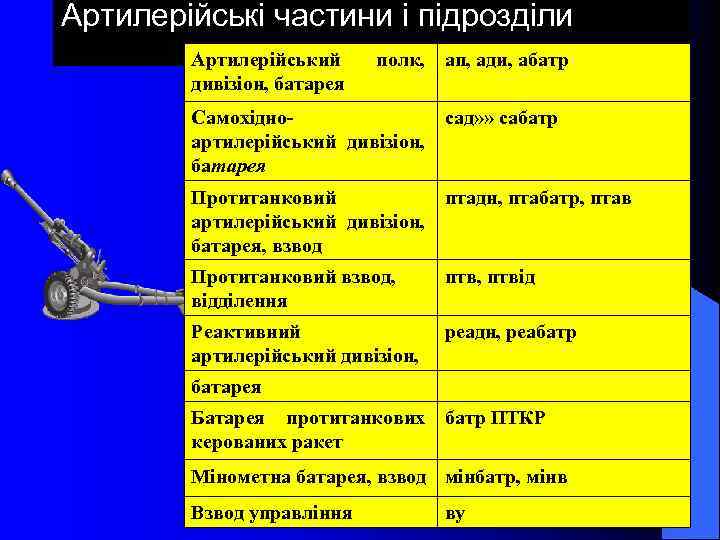

Артилерійські частини і підрозділи Артилерійський дивізіон, батарея полк, ап, ади, абатр Самохідно сад» » сабатр артилерійський дивізіон, батарея Протитанковий птадн, птабатр, птав артилерійський дивізіон, батарея, взвод Протитанковий взвод, відділення птв, птвід Реактивний артилерійський дивізіон, реадн, реабатр батарея Батарея протитанкових батр ПТКР керованих ракет Мінометна батарея, взвод мінбатр, мінв Взвод управління ву
Частини І підрозділи ППО, спецвійськ дивізіон, : Зенітний ракетний полк, зрп, зрдн, батарея, взвод: Зенітний артилерійський полк, дивізіон: батарея, взвод зенав Зенітний дивізіон, взвод, відділення Зенітно ракетно артилерійська батарея Зенітний самохідно артилерійський взвод: зрбатр, зрв зенап, зенадн, зенабатр, Розвідбатальйон, рота, взвод, відділення Ремонтно відновлювальний батальйон Інженерію саперний батальйон, рота, ісвід взвод, відділення Інженерно штурмова рота, взвод, відділю рб, рр, рвід рвб ісб, іср, ісв, здн, звід зрабатр зсав ішр, ішвід
Завдання на сам. заняття Вивчить матеріал лекції. l Відпрацювати в зошитах тактични знаки взвод, рота, батальйон. l Допрацювати картку вогню відділення, l взводу. l
