Кафедра загальновійськової підготовки ТЕМА 6: Порядок розробки і ведення бойових документів ЗАНЯТТЯ 1. Види бойових документів, яки розробляються командиром підрозділу (начальником служби) в бою.

Перше питання Види бойових документів, які розробляються командиром підрозділу (начальником служби) в бою.

Бойовими називаються документи, що розробляються для підготовки та ведення (управління підрозділами) бою. Бойові документи можуть бути текстовими, графічними або табличними. Вони виготовляються ручним способом або за допомогою технічних засобів і оформляються на папері, кальці, топографічних (спеціальних) картах (планах, схемах), мікро діапозитивах, мікрофільмах, фотознімках, фото грамах, а також фіксуються на проміжних носіях (перфокартах, перфострічках, магнітних дисках, магнітних стрічках та інших).

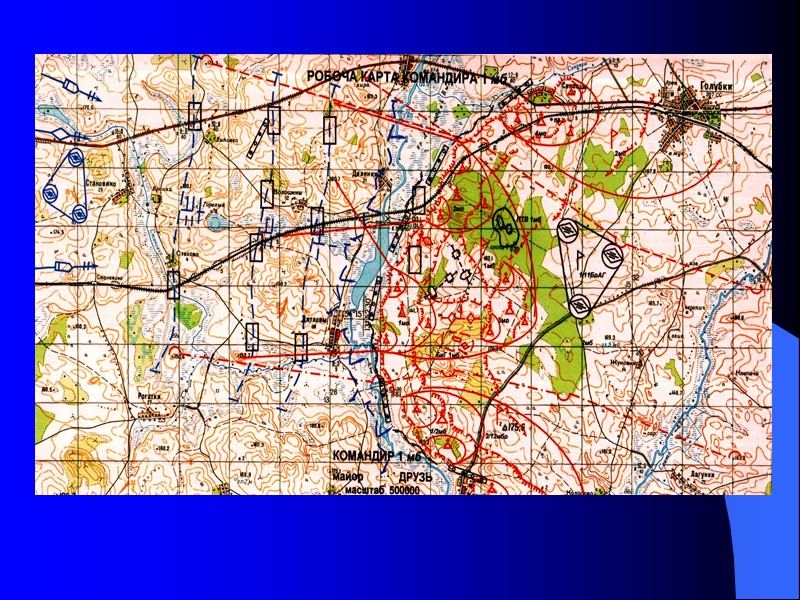

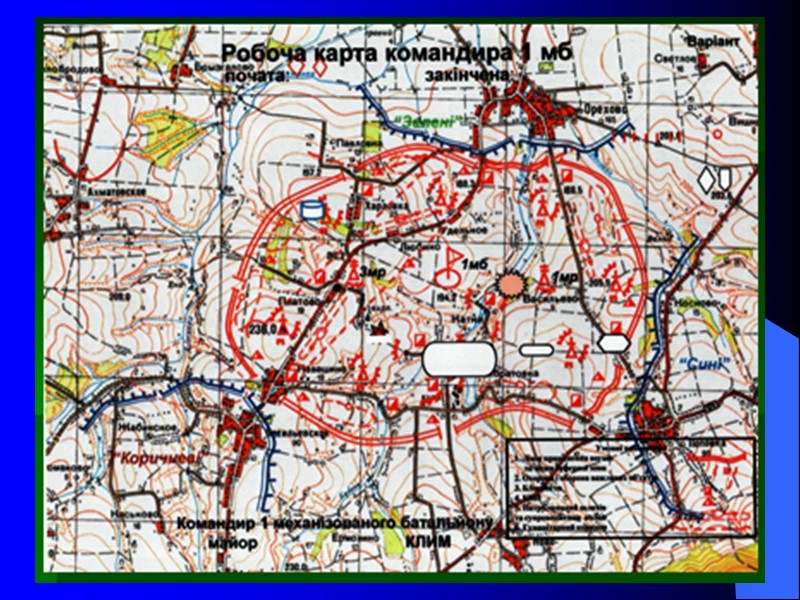

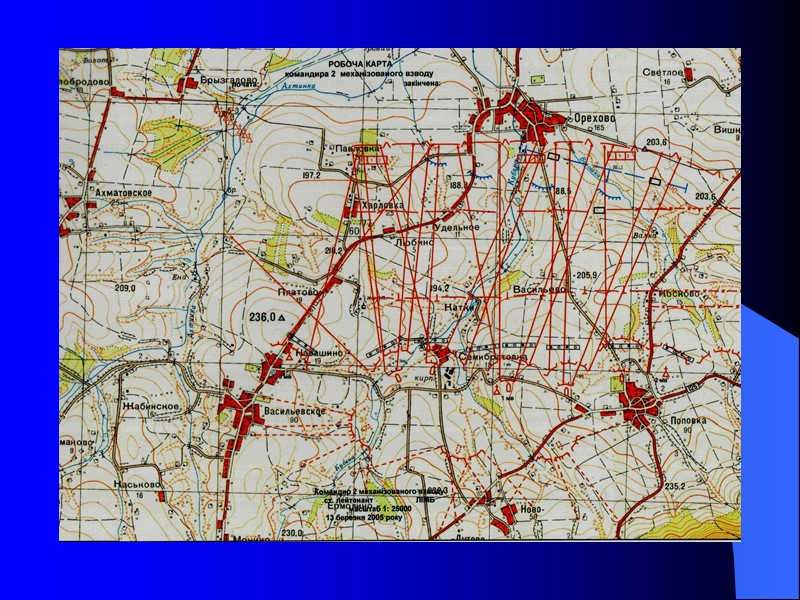

До бойових документів на топографічних картах слід віднести: - рішення загальновійськового командира на оборону (наступ); - робоча карта командира загальновійськового підрозділу (начальника служби) в обороні (наступі); - план бойового застосування підрозділу (служби) в обороні (наступі); - план рекогносцировки; - план маршу; - система вогню батальйону (мб, тб) в обороні; - схема опорного пункту взводу, роти, батальйонного району оборони.

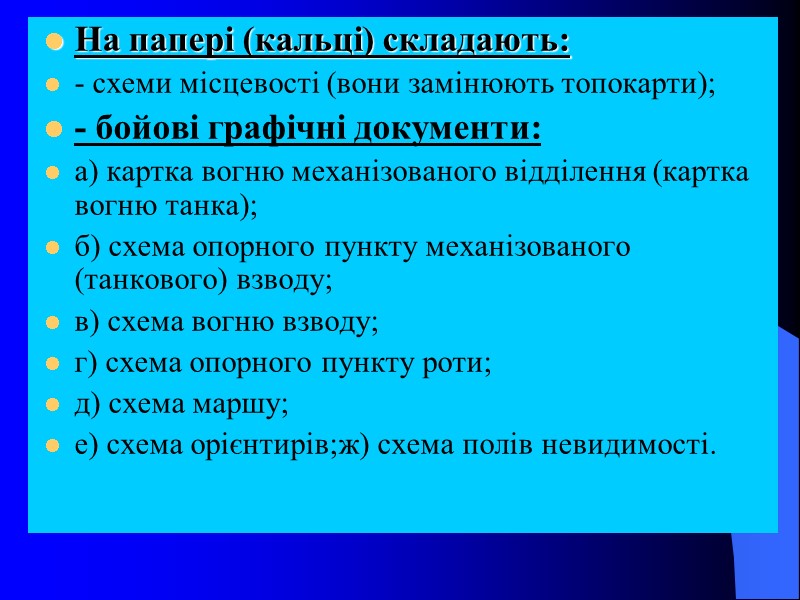

На папері (кальці) складають: - схеми місцевості (вони замінюють топокарти); - бойові графічні документи: а) картка вогню механізованого відділення (картка вогню танка); б) схема опорного пункту механізованого (танкового) взводу; в) схема вогню взводу; г) схема опорного пункту роти; д) схема маршу; е) схема орієнтирів;ж) схема полів невидимості.

Бойові документи підрозділу (рота, взвод, відділення) розробляються, як правило, графічно на то­пографічних картах, папері або кальці. Отримані і віддані бойові накази та розпорядження записуються, як правило, в робочих зо­шитах або на звороті топографічної карти.

Зразок розташування службових надписів на графічному документі «ЗАТВЕРДЖУЮ» (Гриф таємності) Командир 1 мбр Прим. №____ (військове звання, підпис, прізвище) « » ________________ 200__р. РIШЕННЯ КОМАНДИРА 1 МБ НА ОБОРОНУ Глибина батальйонного району оборони км. Ширина батальйонного району оборони км. 1\3h 1\4h КОМАНДИР 1 МБ (військове звання, підпис, прізвище) НАЧАЛЬНИК ШТАБУ БАТАЛЬЙОНУ виготовлено 2 прим (військове звання, підпис, прізвище) вик. (прізвище) виг. (прізвище) 7.02.09 р. « » __________________200__р. №7 масштаб 1:200000

Визначення розміру букв у обов’язкових службових надписах документу

Зразок написання службових надписів на текстовому документі

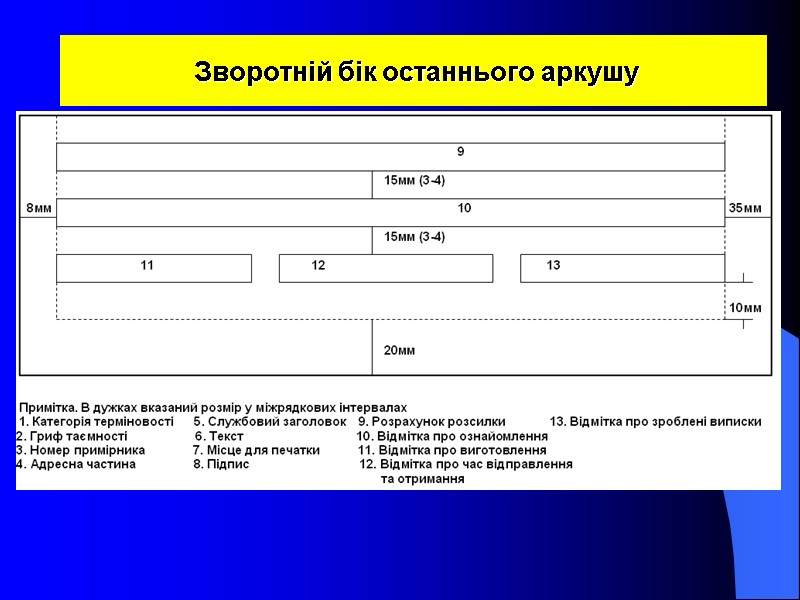

Зворотній бік останнього аркушу

При розробці і веденні бойових документів необхідно дотриму­ватися таких правил: - кожний бойовий документ повинен мати службовий заголовок та підпис із зазначенням посади, військового звання та прізвища особи, що підписала документ; у заголовку письмового бойового документа крім найменування документа вказується порядковий номер документа, місце пункту управління, час і дата його складення (підпису), масштаб і рік видання карти, за якою документ розроблений; - населені пункти і місцеві предмети, рубежі, райони зосеред­ження (розташування) або дії своїх підрозділів указуються, по­чинаючи з правого флангу, а противника — з його лівого флангу; рубежі указуються двома, райони (опорні пункти) — трьома пунктами; назви населених пунктів, рік та інших місцевих предметів указуються в називному відмінку;

- розмежувальні лінії вказуються не менше ніж трьома пункта­ми, один з яких повинен бути на передньому краю: в обороні і в наступі — із тилу в сторону противника, при відході від противника в напрямку відходу. Лінії указуються спочатку справа, потім зліва: в обороні — на граничну досяжність своїх вогневих засобів, в наступі — на глибину бойового завдання; розмежувальні лінії з тил указуються на глибину бойового порядку; - напрямок наступу вказується декількома пунктами на всю гли­бину бойового завдання; - маршрут руху вказується назвами місцевих предметів або населених пунктів: перший — на вихідному рубежі (пункті), потім найбільш важливі, через які проходить маршрут, і останній — в районі зосередження або на рубежі переходу в атаку;

розмежувальні лінії вказуються не менше ніж трьома пункта­ми, один з яких повинен бути на передньому краю: в обороні і в наступі — із тилу в сторону противника, при відході —від против­ника в напрямку відходу. Лінії указуються спочатку справа, потім зліва: в обороні — на граничну досяжність своїх вогневих засобів, в наступі — на глибину бойового завдання; розмежувальні лінії з тил указуються на глибину бойового порядку; напрямок наступу вказується декількома пунктами на всю гли­бину бойового завдання; маршрут руху вказується назвами місцевих предметів або населених пунктів: перший — на вихідному рубежі (пункті), потім найбільш важливі, через які проходить маршрут, і останній — в районі зосередження або на рубежі переходу в атаку;

дані обстановки наносяться на карту встановленими умовними знаками, тонкими лініями, не забиваючи топографічну основу карти і написи на ній; завдання і положення підрозділів, а також оз­броєння і техніка наносяться, як правило, знаками загального позначення; при відсутності необхідних знаків допускається засто­совувати додаткові знаки з поясненням на карті (схемі); положення своїх військ, їх завдання і дії позначаються черво­ним кольором, а ракетних військ, артилерії, військ ППО і спеціальних військ — чорним кольором; положення і дії противника позначаються синім кольором; нумерація, найменування частини (підрозділів) і пояснювальні написи своїх військ наносяться чорним кольором, противника — синім; для скорочення організаційно-штатних формувань підрозділів і частин використовуються тільки рядкові букви;

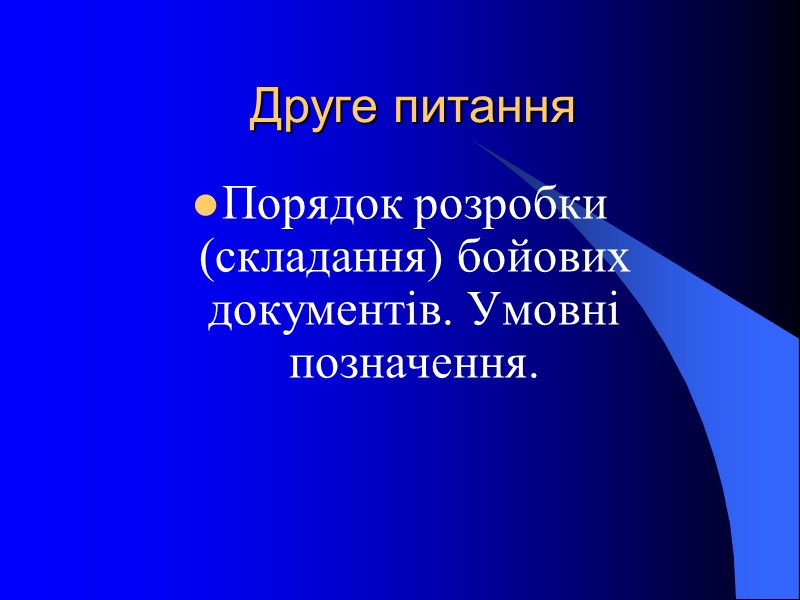

Друге питання Порядок розробки (складання) бойових документів. Умовні позначення.

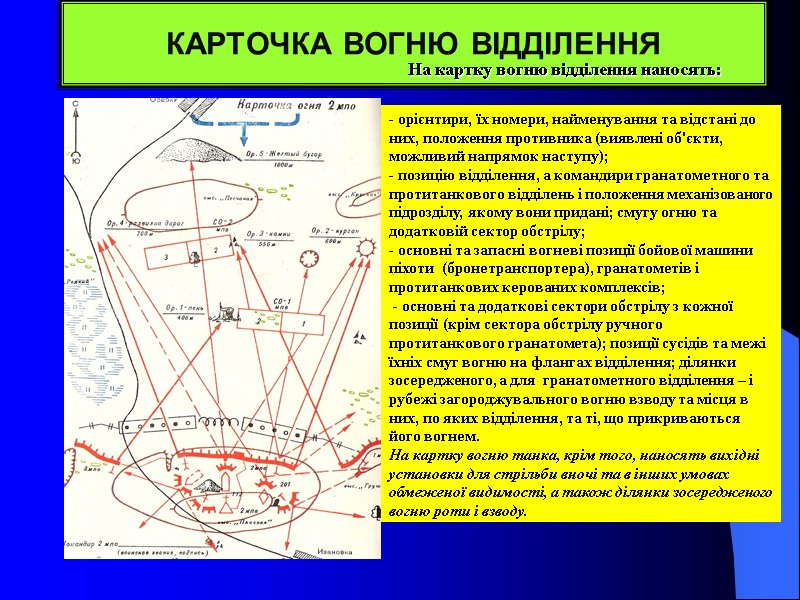

КАРТОЧКА ВОГНЮ ВІДДІЛЕННЯ На картку вогню відділення наносять: - орієнтири, їх номери, найменування та відстані до них, положення противника (виявлені об'єкти, можливий напрямок наступу); - позицію відділення, а командири гранатометного та протитанкового відділень і положення механізованого підрозділу, якому вони придані; смугу огню та додатковій сектор обстрілу; - основні та запасні вогневі позиції бойової машини піхоти (бронетранспортера), гранатометів і протитанкових керованих комплексів; - основні та додаткові сектори обстрілу з кожної позиції (крім сектора обстрілу ручного протитанкового гранатомета); позиції сусідів та межі їхніх смуг вогню на флангах відділення; ділянки зосередженого, а для гранатометного відділення – і рубежі загороджувального вогню взводу та місця в них, по яких відділення, та ті, що прикриваються його вогнем. На картку вогню танка, крім того, наносять вихідні установки для стрільби вночі та в інших умовах обмеженої видимості, а також ділянки зосередженого вогню роти і взводу.

- орієнтири, їх номери, найменування та відстані до них; - положення противника; - смугу вогню взводу та додаткові сектори обстрілу; позиції відділень, їх смугу вогню і додаткові сектори обстрілу; - основні та запасні (тимчасові) вогневі позиції бойових машин піхоти (бронетранспортерів), танків, а також вогневих засобів, які забезпечують проміжки з сусідами, їх основні та додаткові сектори обстрілу з кожної позиції; - ділянки зосередженого вогню взводу та місця в них, по яких повинні вести вогонь відділення (танковому взводу - тільки ділянки зосередженого вогню); ділянку зосередженого вогню роти та місце в ньому, по якому веде вогонь взвод; рубежі відкриття вогню з танків, бойових машин піхоти, протитанкових та інших вогневих засобів; - позиції вогневих засобів командира роти (батальйону), розташованих в опорному пункті взводу і на його флангах, та їх сектори обстрілу; - загородження і фортифікаційні спорудження; позиції сусідніх підрозділів та межі їхніх смуг вогню на флангах взводу; місце командно-спостережного пункту взводу, а також місцеві предмети і деталі рельєфу, які можуть мати важливе значення для оборони (можливі місця скупчення противника перед атакою, підступи з його сторони до опорного пункту взводу). На схему опорного пункту взводу наносять:

На схемах опорного пункту роти, як правило, показують: орієнтири, їх номери, найменування і відстані до них від переднього краю; положення противника; смугу вогню роти; опорні пункти взводів, їх смуги вогню і додаткові сектори обстрілу; основні і запасні (тимчасові) вогневі позиції бойових машин піхоти (бронетранспортерів), танків, протитанкових, вогнеметних і зенітних засобів; вогневі позиції і сектори обстрілу вогневих засобів, які забезпечують фланги і проміжки між взводними опорними пунктами, а на схемі опорного пункту механізованої роти - приданих їй танків; ділянки зосередженого вогню роти і взводів; рубежі відкриття вогню з танків, бойових машин піхоти, протитанкових керованих (коректованих) і самонавідних ракетних комплексів та інших вогневих засобів; район зосередження і вогневі рубежі броне групи; позиції і шляхи маневру кочуючи вогневих засобів; місця улаштування засад; фортифікаційні спорудження та інженерні загородження; місця розгортання пунктів технічного спостереження, бойового забезпечення і медичного поста роти; місця командно-спостережних пунктів роти і взводів, розташування автомобілів механізованої роти.

Умовні знаки, які застосовуються на схемах місцевості.

Пункти управління Пункт управління (штаб): 1 - полку, 2 – бригади Командно-спостережний пункт батальйону: 1 - на місці, 2 - в русі Командно-спостережний пункт роти: 1 - в обороні і в пішому порядку в наступі, 2 - в русі на бойовій машині піхоти (на іншій техніці — з відповідним знаком). Командно-спостережний пункт взводу—з однією рисочкою Пункт (пост) позначення. Інші пункти (пости) - з відповідним написом Пост пост, КПП - контрольно-перепускний пункт, КТП - контрольно-технічний пункт) Спостережний пункт (пост) із зазначенням належності. З буквами всередині знака: П - повітряного спостереження, І - інженерний, Т – технічного спостереження, Х -радіаційного, хімічного, біологічного спостереження регулювання руху або регулювальник (К – комендантський

Пункти управління 2АК ПдОК ПдОК ЗКП мб тб зкп

засоби зв’язку Вузли зв'язку: 1 – польовий (рухомий), 2 - стаціонарний Радіоприймач Радіостанції: 1 - рухома; 2 - переносна; 3 - у танку (БМП, БТР, на автомобілі–з відповідними знаками) Радіолокаційні станції розвідки: 1 - повітряних цілей, 2 - наземних цілей Радіомережа переносних радіостанцій (інших радіостанцій - з відповідними знаками) Радіонапрямок рухомих радіостанцій (інших радіостанцій – з відповідними знаками) Колір тактичних знаків — за родом військ. Біля знаків або всередині них при необхідності можуть наноситися додаткові пояснювальні написи (час. склад, належність і т. ін.). Цифри всередині знака — відповідно до типу станції (приймача).

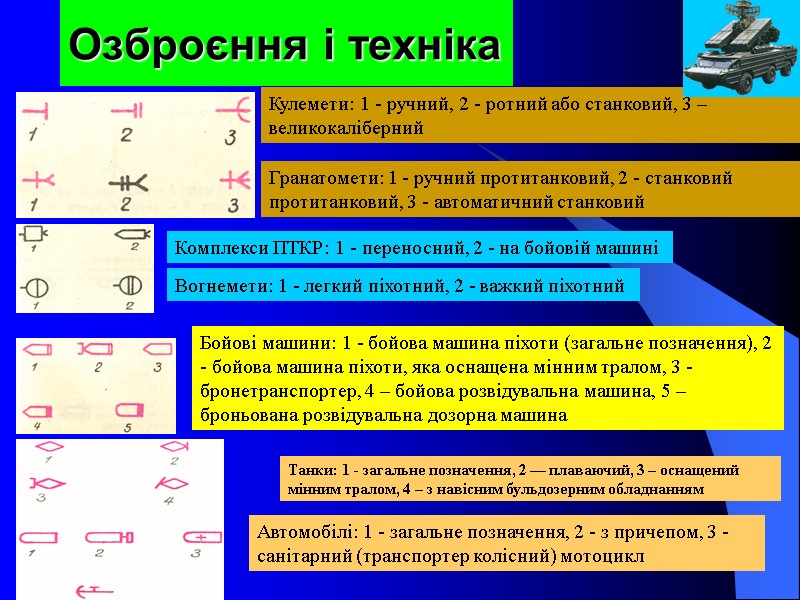

Озброєння і техніка Кулемети: 1 - ручний, 2 - ротний або станковий, 3 – великокаліберний Гранатомети: 1 - ручний протитанковий, 2 - станковий протитанковий, 3 - автоматичний станковий Комплекси ПТКР: 1 - переносний, 2 - на бойовій машині Вогнемети: 1 - легкий піхотний, 2 - важкий піхотний Бойові машини: 1 - бойова машина піхоти (загальне позначення), 2 - бойова машина піхоти, яка оснащена мінним тралом, 3 - бронетранспортер, 4 – бойова розвідувальна машина, 5 – броньована розвідувальна дозорна машина Танки: 1 - загальне позначення, 2 — плаваючий, 3 – оснащений мінним тралом, 4 – з навісним бульдозерним обладнанням Автомобілі: 1 - загальне позначення, 2 - з причепом, 3 - санітарний (транспортер колісний) мотоцикл

Тягачі: 1 - танковий, 2 – гусеничний, З - автомобільний, 4 - автомобільний з великовантажним причепом (автопоїзд) Протитанкові гармати: 1 - загальне позначення, 2 - калібру до 85 мм, 3 - калібру до 100 мм, 4 - калібру більше 100 мм Гармати: 1 - загальне позначення, 2 - калібру до 122 мм, 3 - калібру до 155 мм, 4 – калібру більше 155 мм, 5 - що застосовують ядерні боєприпаси Самохідна гармата – загальне позначення (знак гармати - залежно від калібру) А Р Т И Л Е Р И Я Бойові машини реактивної артилерії: 1 — загальне позначення, 2 - середнього калібру, 3 - великого калібру Міномети: 1 - загальне позначення, 2 - малого калібру (до 82 мм), 3 - середнього калібру (до 120 мм)

Засоби ППО Зенітні ракети і комплекси: 1 - загальне позначення і типу «Стріла-2», 2 - ближньої дії, 3 – малої дальності, 4 - середньої дальності Зенітні гармати: 1 – загальне позначення, 2 - малого калібру, З - середнього калібру Зенітний гарматно-ракетний комплекс (установка) Бойова машина зенітного ракетного комплексу ближньої дії. Знак - залежно від типу комплексу і транспортного засобу Зенітні самохідні установки: 1 - загальне позначення, 2 - з радіолокаційним комплексом

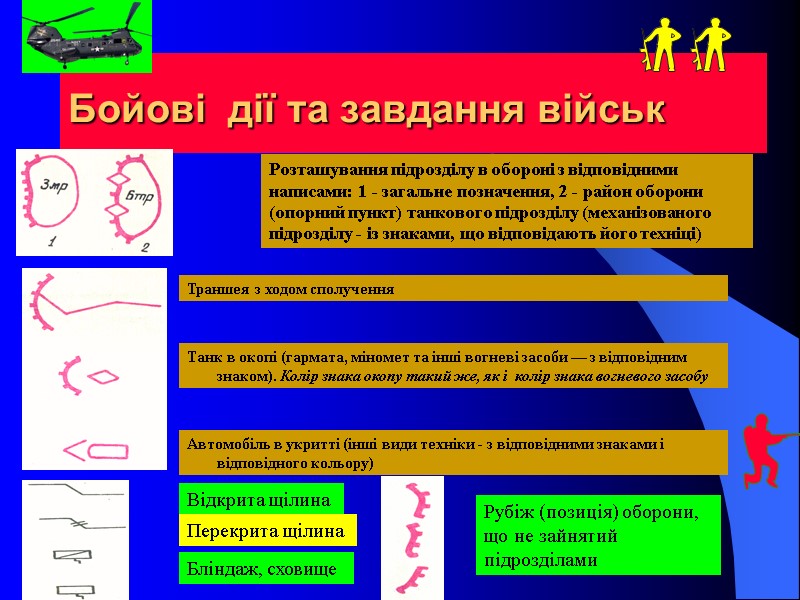

Бойові дії та завдання військ Рубіж (позиція) оборони, що не зайнятий підрозділами Розташування підрозділу в обороні з відповідними написами: 1 - загальне позначення, 2 - район оборони (опорний пункт) танкового підрозділу (механізованого підрозділу - із знаками, що відповідають його техніці) Відкрита щілина Перекрита щілина Бліндаж, сховище

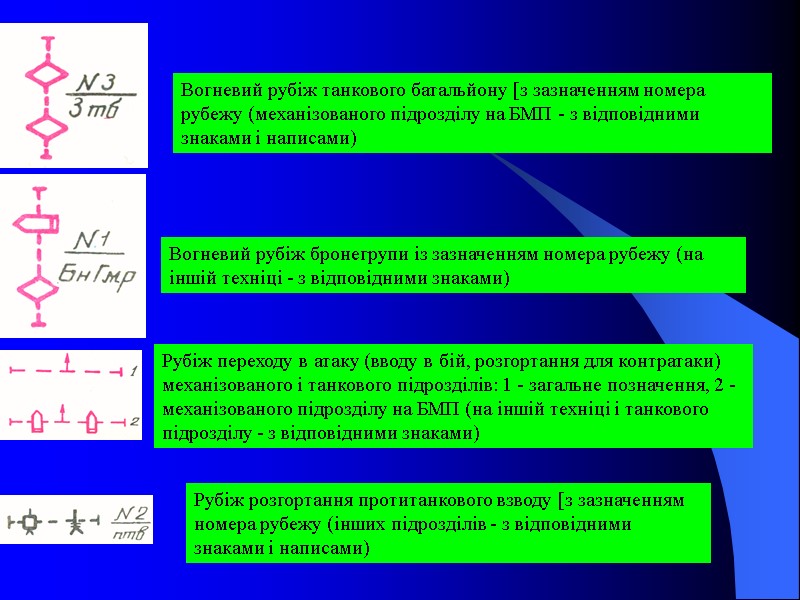

Вогневий рубіж танкового батальйону [з зазначенням номера рубежу (механізованого підрозділу на БМП - з відповідними знаками і написами) Вогневий рубіж бронегрупи із зазначенням номера рубежу (на іншій техніці - з відповідними знаками) Рубіж переходу в атаку (вводу в бій, розгортання для контратаки) механізованого і танкового підрозділів: 1 - загальне позначення, 2 - механізованого підрозділу на БМП (на іншій техніці і танкового підрозділу - з відповідними знаками) Рубіж розгортання протитанкового взводу [з зазначенням номера рубежу (інших підрозділів - з відповідними знаками і написами)

Підрозділ в засаді (із зазначенням його належності): 1 – у вогневій засаді, 2 – у розвідувальній засаді Межа смуги вогню: 1 – основного сектора обстрілу, 2 - додаткового сектора обстрілу Положення підрозділів на визначений час з відповідними написами і знаками Бойовий порядок гранатометного взводу у пішому порядку (інших підрозділів - з відповідними знаками) Фронт (рубіж), що займають підрозділи сторін в бою

БОЙОВІ ДІЇ ВІЙСЬК Найближче завдання Подальше завдання Плануємий напрямок наступу з'єднання, частини, підрозділу Вихідний рубіж, вихідний рубіж для форсу­вання, рубіж регулювання Рубіж розгортання в батальйонні колони (у ротні - з двома рисками, у взводні - з однією рискою) Рубіж переходу в атаку (вводу в бій розгортання для контратаки)

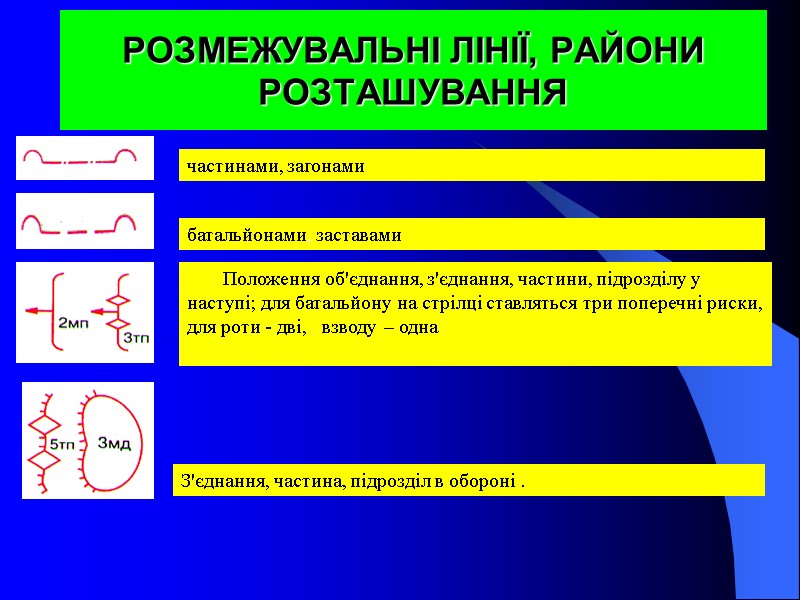

РОЗМЕЖУВАЛЬНІ ЛІНІЇ, РАЙОНИ РОЗТАШУВАННЯ частинами, загонами батальйонами, заставами Положення об'єднання, з'єднання, частини, підрозділу у наступі; для батальйону на стрілці ставляться три поперечні риски, для роти - дві, взводу – одна З'єднання, частина, підрозділ в обороні .

РАЙОНИ РОЗТАШУВАННЯ Позиційний район, район стартових позицій з'єднання, частини ЗРВ (на картах масштабу 1 : 200 000 і менш район показується до ба­тарей включно) Район вогневих позицій артилерійського дивізіону (райони вогневих позицій) із зазна­ченням батарей Район вогневих позицій армійської, корпус­ної, дивізійної, полкової артилерійської групи

БОЙОВІ ДІЇ ВІЙСЬК Підрозділ у засідці (із зазначенням його належності): 1 - у вогневій засідці; 2 - розвідувальній засідці Положення наступаючих військ до зазначеного часу Війська, які зупинені на рубежі (атака відбита) Відхід військ з зайнятого рубежу Рубіж оборони (позиція), що зайнята війсь ками ( незайняті позначаються з розривами) Вогневий рубіж танкового батальйону із зазначенням номеру рубежу (механізованого пУ розділу на БМП з відповідними знаками підписами)

БОЙОВІ ДІЇ ВІЙСЬК Межа смуги вогню: 1 - основного сектору обстрілу; 2 - додаткового сектору обстрілу Рубежі відкриття вогню: 1 - ПТКР; 2 - з танкових гармат; 3 - з гармат БМП; 4-з стрілецької зброї Зосереджений вогонь механізованої роти з зазначенням його номеру та ділянок вогню взводів (танкової роти, механізованого, тан­кового і гранатометного взводів з відповідними надписами)

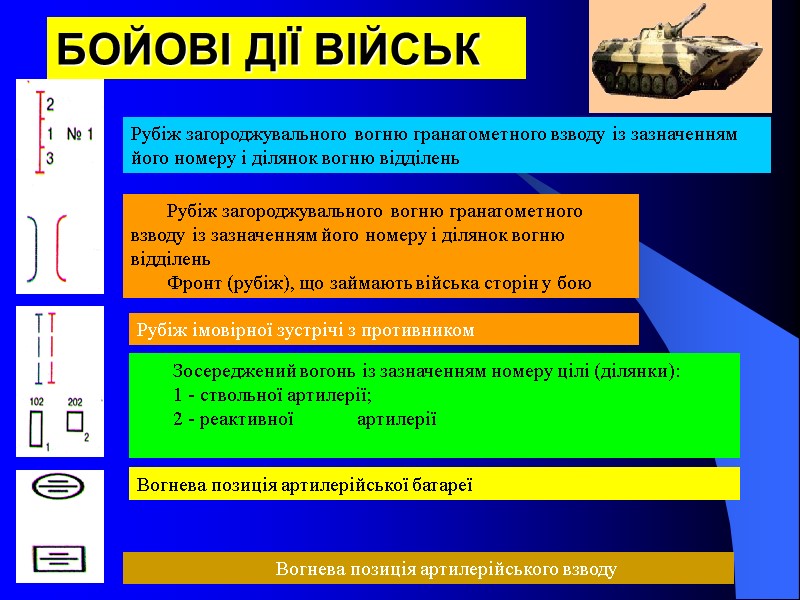

БОЙОВІ ДІЇ ВІЙСЬК Рубіж загороджувального вогню гранатометного взводу із зазначенням його номеру і ділянок вогню відділень Фронт (рубіж), що займають війська сторін у бою Рубіж загороджувального вогню гранатометного взводу із зазначенням його номеру і ділянок вогню відділень Зосереджений вогонь із зазначенням номеру цілі (ділянки): 1 - ствольної артилерії; 2 - реактивної артилерії Рубіж імовірної зустрічі з противником Вогнева позиція артилерійського взводу Вогнева позиція артилерійської батареї

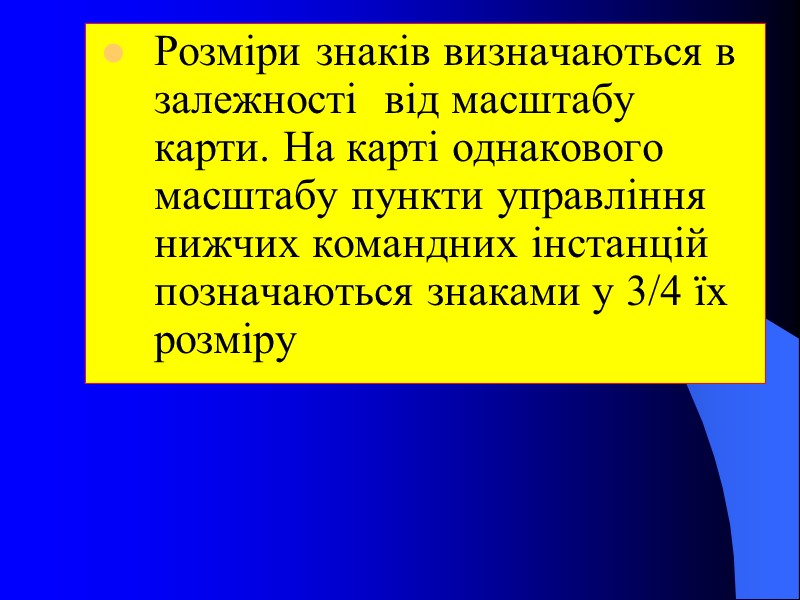

Розміри знаків визначаються в залежності від масштабу карти. На карті однакового масштабу пункти управління нижчих командних інстанцій позначаються знаками у 3/4 їх розміру

Трете питання Основні скорочення, що застосовуються в бойових документах

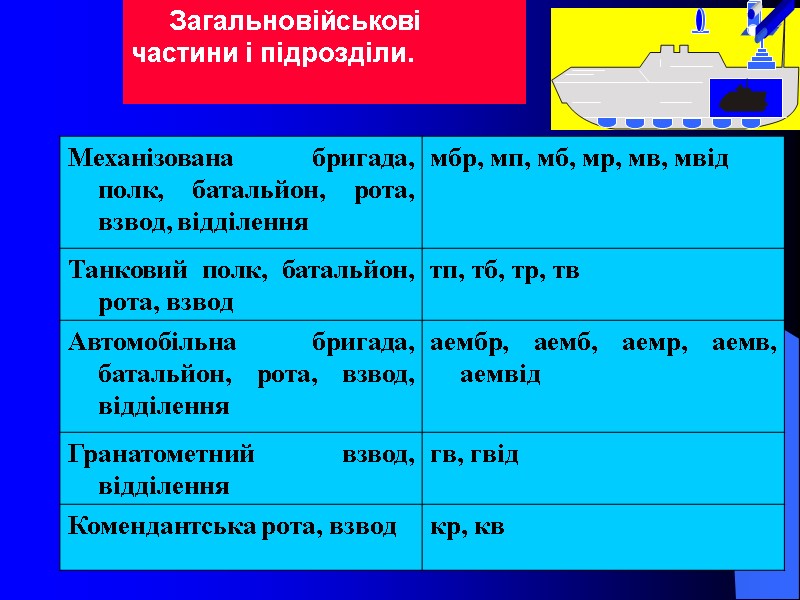

Загальновійськові частини і підрозділи.

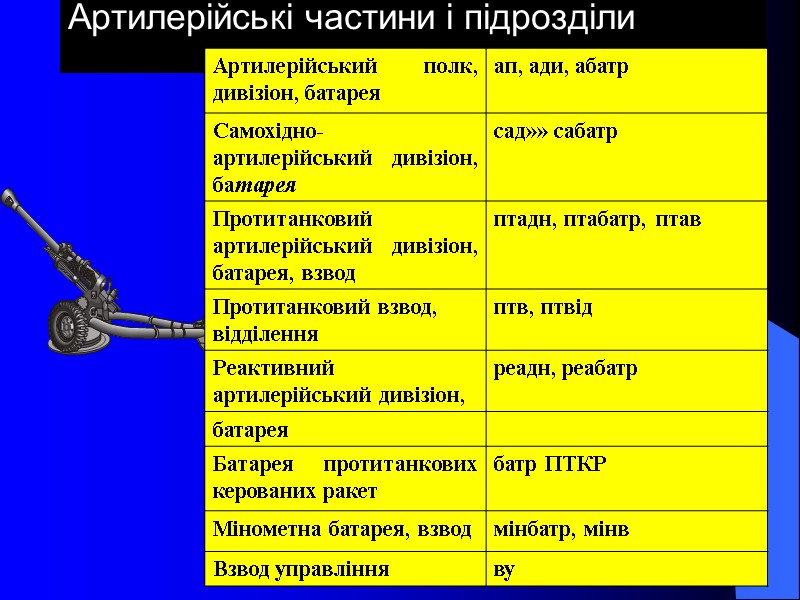

Артилерійські частини і підрозділи

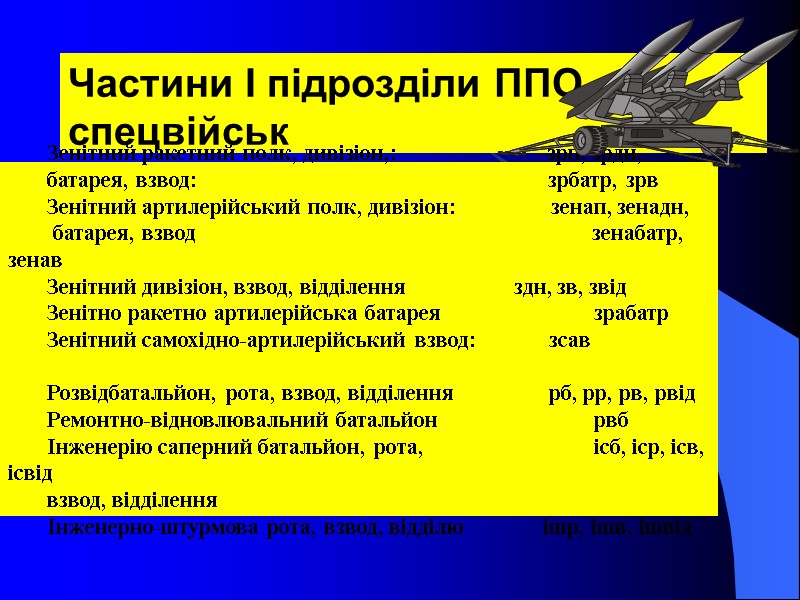

Частини І підрозділи ППО, спецвійськ Зенітний ракетний полк, дивізіон,: зрп, зрдн, батарея, взвод: зрбатр, зрв Зенітний артилерійський полк, дивізіон: зенап, зенадн, батарея, взвод зенабатр, зенав Зенітний дивізіон, взвод, відділення здн, зв, звід Зенітно ракетно артилерійська батарея зрабатр Зенітний самохідно-артилерійський взвод: зсав Розвідбатальйон, рота, взвод, відділення рб, рр, рв, рвід Ремонтно-відновлювальний батальйон рвб Інженерію саперний батальйон, рота, ісб, іср, ісв, ісвід взвод, відділення Інженерно-штурмова рота, взвод, відділю ішр, ішв, ішвід

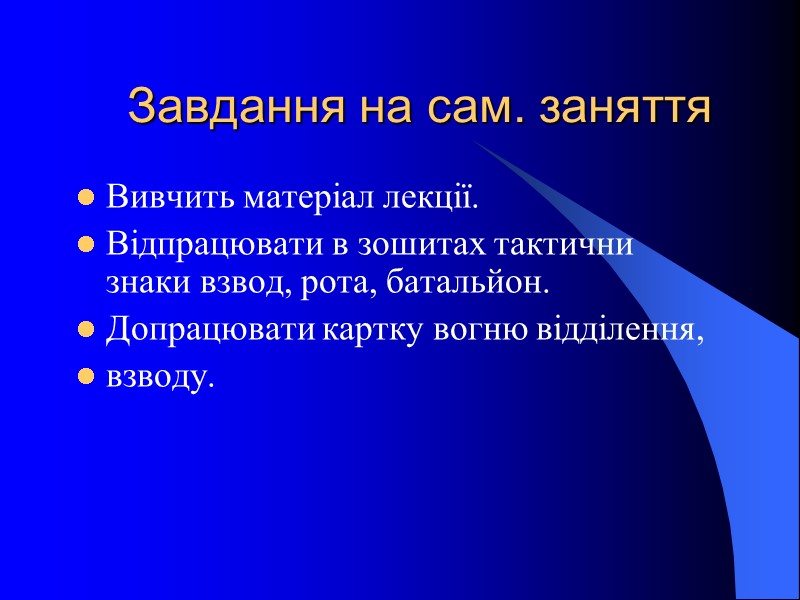

Завдання на сам. заняття Вивчить матеріал лекції. Відпрацювати в зошитах тактични знаки взвод, рота, батальйон. Допрацювати картку вогню відділення, взводу.
