КАФЕДРА ВОДОСНАБЖЕНИЯ И ВОДООТВЕДЕНИЯ
Учебная деятельность кафедры «Водоснабжение и водоотведение»
Учебно – педагогический состав: • Заведующая кафедрой доцент, • • • к. т. н. Боронина Л. В. Профессор, д. т. н. Кичигин В. И. Доцент, к. б. н. Реснянский В. В. Старший преподаватель Абуова Г. Б. Старший преподаватель Никитина Ю. Е. Старший преподаватель Путинцева Е. М. Заведующий лабораторией Иванов Г. Г. Инженер кафедры Мухамбетова С. Е. Инженер кафедры Дроздов С. Лаборант кафедры Зимина Н. В.
Учебная деятельность
По специальности «Водоснабжение и водоотведение» осуществляется подготовка инженеров, занимающихся проектированием, монтажом, эксплуатацией и реконструкцией систем водоснабжения и водоотведения городов и населенных пунктов, промышленных, гражданских и природоохранных объектов.
Основные дисциплины: • Комплексное использование водных ресурсов; • • • Водоснабжение; • • Насосы и воздуходувные станции; • Эксплуатация и реконструкция систем водоснабжения и водоотведения и др. Водоотведение и очистка сточных вод; Водоснабжение и водоотведение промышленных предприятий; Санитарно-техническое оборудование зданий;

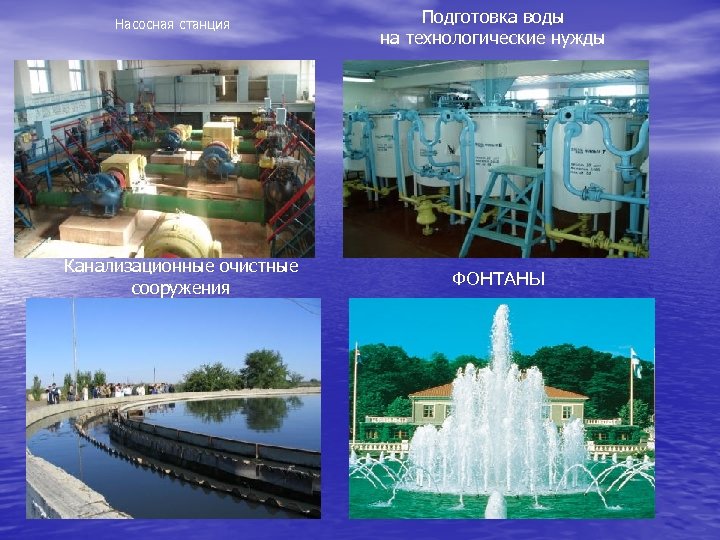

Насосная станция Канализационные очистные сооружения Подготовка воды на технологические нужды ФОНТАНЫ

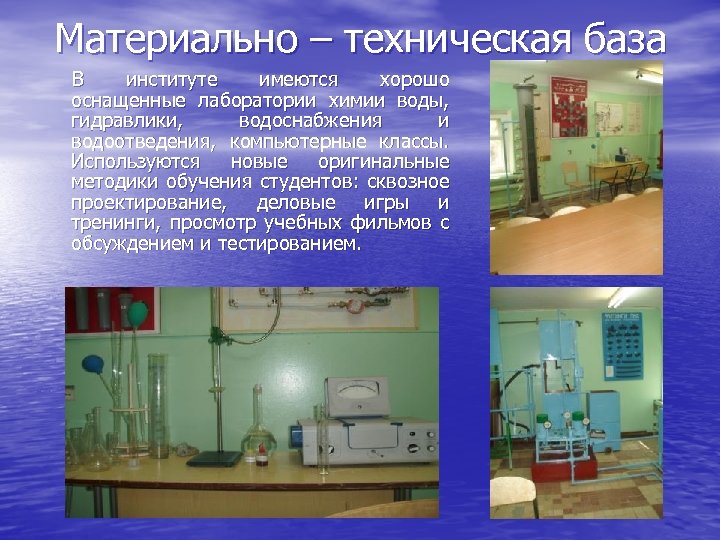

Материально – техническая база В институте имеются хорошо оснащенные лаборатории химии воды, гидравлики, водоснабжения и водоотведения, компьютерные классы. Используются новые оригинальные методики обучения студентов: сквозное проектирование, деловые игры и тренинги, просмотр учебных фильмов с обсуждением и тестированием.
Достижения кафедры: За последние годы опубликовано более 25 статей, из них 3 – в соавторстве со студентами, более 14 курсовых и дипломных работ отмечены грамотами и дипломами регионального и всероссийского значения. Лучшие студенты специальности «Водоснабжения и водоотведения» становятся стипендиатами мэра г. Астрахани и губернатора Астраханской области.

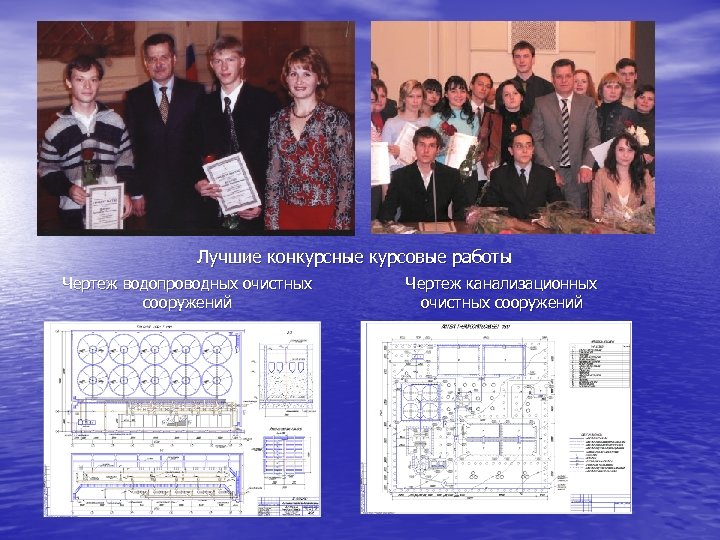

Лучшие конкурсные курсовые работы Чертеж водопроводных очистных сооружений Чертеж канализационных очистных сооружений

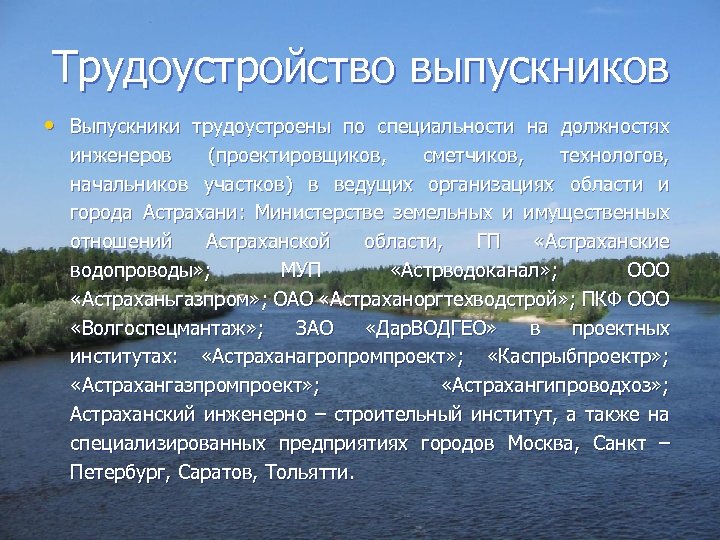

Трудоустройство выпускников • Выпускники трудоустроены по специальности на должностях инженеров (проектировщиков, сметчиков, технологов, начальников участков) в ведущих организациях области и города Астрахани: Министерстве земельных и имущественных отношений Астраханской области, ГП «Астраханские водопроводы» ; МУП «Астрводоканал» ; ООО «Астраханьгазпром» ; ОАО «Астраханоргтехводстрой» ; ПКФ ООО «Волгоспецмантаж» ; ЗАО «Дар. ВОДГЕО» в проектных институтах: «Астраханагропромпроект» ; «Каспрыбпроектр» ; «Астрахангазпромпроект» ; «Астрахангипроводхоз» ; Астраханский инженерно – строительный институт, а также на специализированных предприятиях городов Москва, Санкт – Петербург, Саратов, Тольятти.
Научно-производственная деятельность кафедры «Водоснабжение и водоотведение»
Содержание проекта В Астраханской области проблема обеспечения населения доброкачественной питьевой водой, используя при этом энергоресурсосберегающие технологии, во многих населенных пунктах не решаются. Процесс получения и подачи населению чистой высококачественной питьевой воды зависит от множества факторов: состояния источников водоснабжения, санитарно-технического состояния водопроводных сетей, уровня лабораторного контроля за качеством воды на всех этапах ее подготовки.
Основная цель проекта Оказание квалифицированной помощи предприятиям и населению в решении вопросов, связанных с обеспечением водой высокого качества, повышении производительности очистных сооружений, повышении эффективности очистки природных и сточных вод.
Потребитель • Руководители предприятий • • водопроводно-канализационных хозяйств и проектных институтов; Заместители по эксплуатации сетей и сооружений; Руководители производственнотехнических отделов; Учреждения различного уровня (по обслуживанию уличных, внутридомовых, магистральных сетей, водопроводных и канализационных очистных сооружений, физических лиц, эксплуатирующих сооружения водопровода и канализации); Муниципальные образования. Физические лица (частные лица).

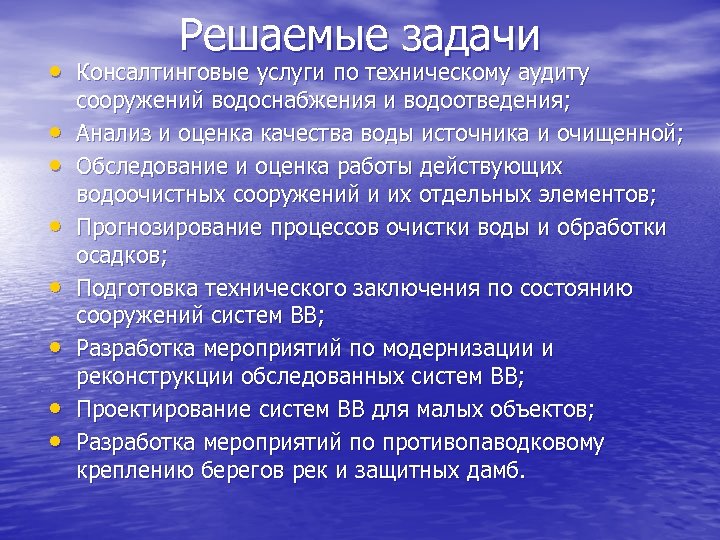

Решаемые задачи • Консалтинговые услуги по техническому аудиту • • сооружений водоснабжения и водоотведения; Анализ и оценка качества воды источника и очищенной; Обследование и оценка работы действующих водоочистных сооружений и их отдельных элементов; Прогнозирование процессов очистки воды и обработки осадков; Подготовка технического заключения по состоянию сооружений систем ВВ; Разработка мероприятий по модернизации и реконструкции обследованных систем ВВ; Проектирование систем ВВ для малых объектов; Разработка мероприятий по противопаводковому креплению берегов рек и защитных дамб.
Что получает потребитель • Проведение анализа • • существующего положения качества воды источников очищенной и сточных вод, состояния сооружений очистки природных и сточных вод; Рекомендации по повышению производительности, эффективной работы сооружений с применением энергоресурсосберегающих технологий; Консультации по технологическому аудиту сооружений водоснабжения и водоотведения.

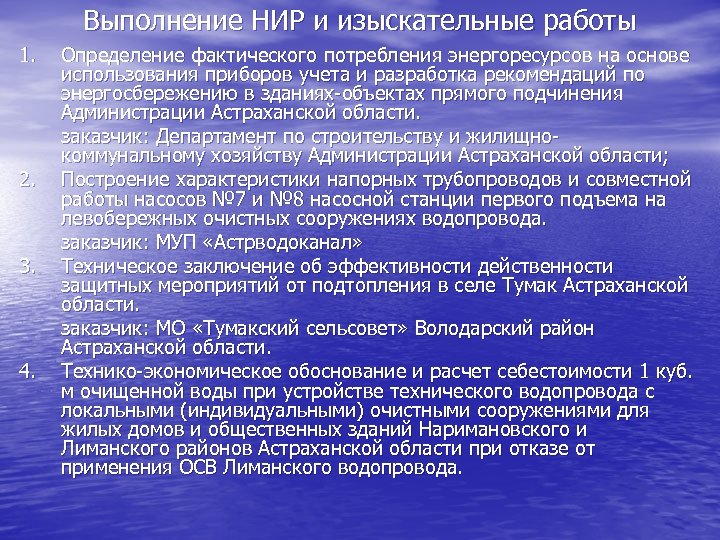

Выполнение НИР и изыскательные работы 1. 2. 3. 4. Определение фактического потребления энергоресурсов на основе использования приборов учета и разработка рекомендаций по энергосбережению в зданиях-объектах прямого подчинения Администрации Астраханской области. заказчик: Департамент по строительству и жилищнокоммунальному хозяйству Администрации Астраханской области; Построение характеристики напорных трубопроводов и совместной работы насосов № 7 и № 8 насосной станции первого подъема на левобережных очистных сооружениях водопровода. заказчик: МУП «Астрводоканал» Техническое заключение об эффективности действенности защитных мероприятий от подтопления в селе Тумак Астраханской области. заказчик: МО «Тумакский сельсовет» Володарский район Астраханской области. Технико-экономическое обоснование и расчет себестоимости 1 куб. м очищенной воды при устройстве технического водопровода с локальными (индивидуальными) очистными сооружениями для жилых домов и общественных зданий Наримановского и Лиманского районов Астраханской области при отказе от применения ОСВ Лиманского водопровода.
«Технико-экономическое обоснование и расчет себестоимости 1 куб. м очищенной воды при устройстве технического водопровода с локальными (индивидуальными) очистными сооружениями для жилых домов и общественных зданий Наримановского и Лиманского районов Астраханской области при отказе от применения ОСВ Лиманского водопровода» Научный руководитель к. т. н. доцент Боронина Л. В.

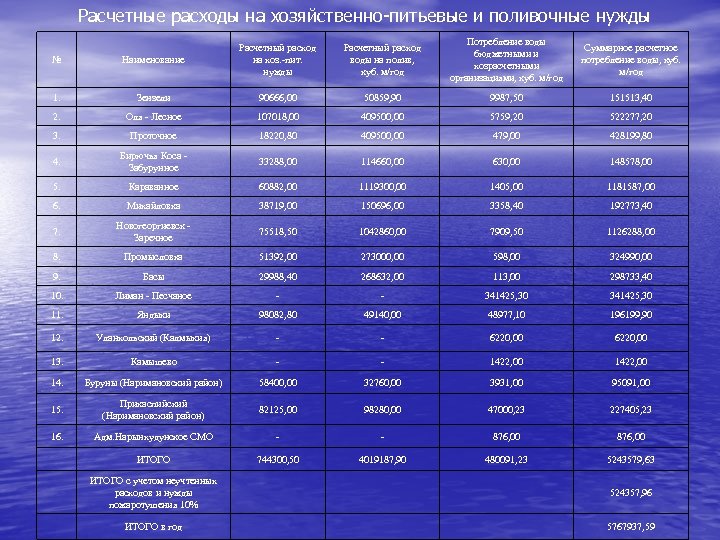

Расчетные расходы на хозяйственно-питьевые и поливочные нужды Расчетный расход воды на полив, куб. м/год Потребление воды бюджетными и хозрасчетными организациями, куб. м/год Суммарное расчетное потребление воды, куб. м/год № Наименование Расчетный расход на хоз. -пит. нужды 1. Зензели 90666, 00 50859, 90 9987, 50 151513, 40 2. Оля - Лесное 107018, 00 409500, 00 5759, 20 522277, 20 3. Проточное 18220, 80 409500, 00 479, 00 428199, 80 4. Бирючья Коса Забурунное 33288, 00 114660, 00 630, 00 148578, 00 5. Караванное 60882, 00 1119300, 00 1405, 00 1181587, 00 6. Михайловка 38719, 00 150696, 00 3358, 40 192773, 40 7. Новогеоргиевск Заречное 75518, 50 1042860, 00 7909, 50 1126288, 00 8. Промысловка 51392, 00 273000, 00 598, 00 324990, 00 9. Басы 29988, 40 268632, 00 113, 00 298733, 40 10. Лиман - Песчаное - - 341425, 30 11. Яндыки 98082, 80 49140, 00 48977, 10 196199, 90 12. Уланхольский (Калмыкия) - - 6220, 00 13. Камышево - - 1422, 00 14. Буруны (Наримановский район) 58400, 00 32760, 00 3931, 00 95091, 00 15. Прикаспийский (Наримановский район) 82125, 00 98280, 00 47000, 23 227405, 23 16. Адм. Нарынхудунское СМО - - 876, 00 ИТОГО 744300, 50 4019187, 90 480091, 23 5243579, 63 ИТОГО с учетом неучтенных расходов и нужды пожаротушения 10% 524357, 96 ИТОГО в год 5767937, 59

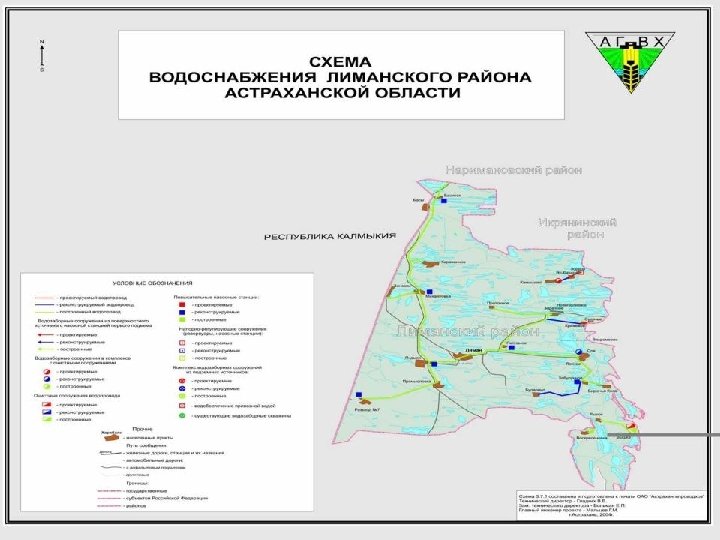

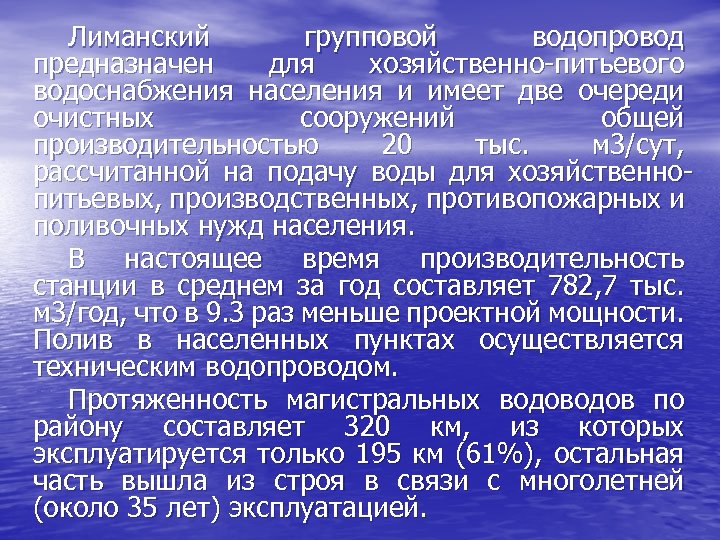

Лиманский групповой водопровод предназначен для хозяйственно-питьевого водоснабжения населения и имеет две очереди очистных сооружений общей производительностью 20 тыс. м 3/сут, рассчитанной на подачу воды для хозяйственнопитьевых, производственных, противопожарных и поливочных нужд населения. В настоящее время производительность станции в среднем за год составляет 782, 7 тыс. м 3/год, что в 9. 3 раз меньше проектной мощности. Полив в населенных пунктах осуществляется техническим водопроводом. Протяженность магистральных водов по району составляет 320 км, из которых эксплуатируется только 195 км (61%), остальная часть вышла из строя в связи с многолетней (около 35 лет) эксплуатацией.

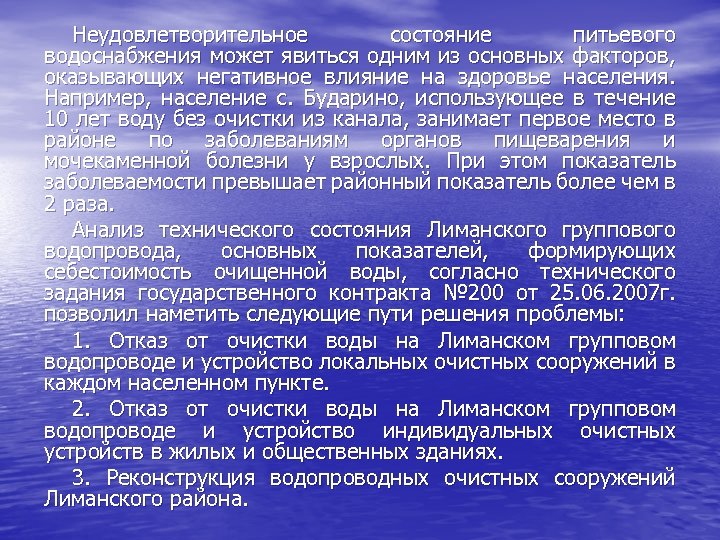

Неудовлетворительное состояние питьевого водоснабжения может явиться одним из основных факторов, оказывающих негативное влияние на здоровье населения. Например, население с. Бударино, использующее в течение 10 лет воду без очистки из канала, занимает первое место в районе по заболеваниям органов пищеварения и мочекаменной болезни у взрослых. При этом показатель заболеваемости превышает районный показатель более чем в 2 раза. Анализ технического состояния Лиманского группового водопровода, основных показателей, формирующих себестоимость очищенной воды, согласно технического задания государственного контракта № 200 от 25. 06. 2007 г. позволил наметить следующие пути решения проблемы: 1. Отказ от очистки воды на Лиманском групповом водопроводе и устройство локальных очистных сооружений в каждом населенном пункте. 2. Отказ от очистки воды на Лиманском групповом водопроводе и устройство индивидуальных очистных устройств в жилых и общественных зданиях. 3. Реконструкция водопроводных очистных сооружений Лиманского района.

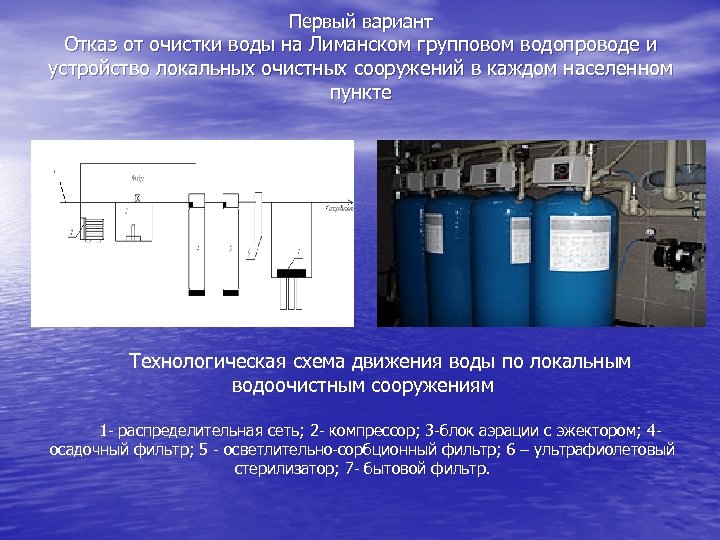

Первый вариант Отказ от очистки воды на Лиманском групповом водопроводе и устройство локальных очистных сооружений в каждом населенном пункте Технологическая схема движения воды по локальным водоочистным сооружениям 1 - распределительная сеть; 2 - компрессор; 3 -блок аэрации с эжектором; 4 осадочный фильтр; 5 - осветлительно-сорбционный фильтр; 6 – ультрафиолетовый стерилизатор; 7 - бытовой фильтр.

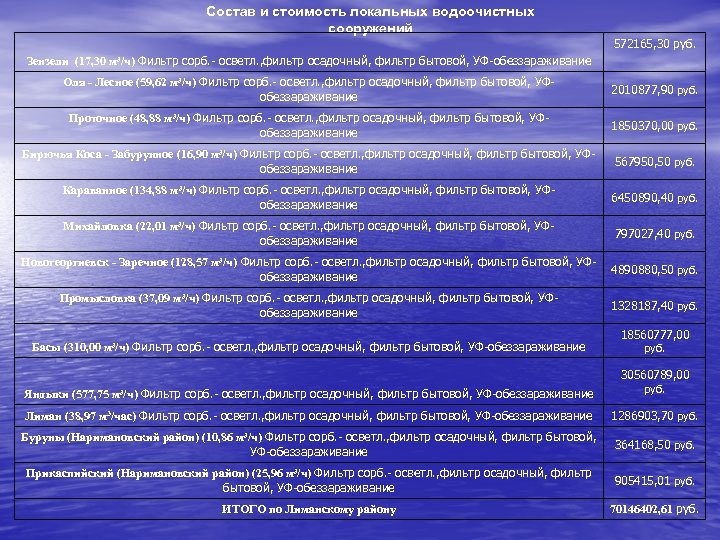

Состав и стоимость локальных водоочистных сооружений 572165, 30 руб. Зензели (17, 30 м³/ч) Фильтр сорб. - осветл. , фильтр осадочный, фильтр бытовой, УФ-обеззараживание Оля - Лесное (59, 62 м³/ч) Фильтр сорб. - осветл. , фильтр осадочный, фильтр бытовой, УФобеззараживание 2010877, 90 руб. Проточное (48, 88 м³/ч) Фильтр сорб. - осветл. , фильтр осадочный, фильтр бытовой, УФобеззараживание 1850370, 00 руб. Бирючья Коса - Забурунное (16, 90 м³/ч) Фильтр сорб. - осветл. , фильтр осадочный, фильтр бытовой, УФобеззараживание 567950, 50 руб. Караванное (134, 88 м³/ч) Фильтр сорб. - осветл. , фильтр осадочный, фильтр бытовой, УФобеззараживание 6450890, 40 руб. Михайловка (22, 01 м³/ч) Фильтр сорб. - осветл. , фильтр осадочный, фильтр бытовой, УФобеззараживание 797027, 40 руб. Новогеоргиевск - Заречное (128, 57 м³/ч) Фильтр сорб. - осветл. , фильтр осадочный, фильтр бытовой, УФобеззараживание 4890880, 50 руб. Промысловка (37, 09 м³/ч) Фильтр сорб. - осветл. , фильтр осадочный, фильтр бытовой, УФобеззараживание 1328187, 40 руб. Басы (310, 00 м³/ч) Фильтр сорб. - осветл. , фильтр осадочный, фильтр бытовой, УФ-обеззараживание 18560777, 00 руб. 30560789, 00 Яндыки (577, 75 м³/ч) Фильтр сорб. - осветл. , фильтр осадочный, фильтр бытовой, УФ-обеззараживание руб. Лиман (38, 97 м 3/час) Фильтр сорб. - осветл. , фильтр осадочный, фильтр бытовой, УФ-обеззараживание 1286903, 70 руб. Буруны (Наримановский район) (10, 86 м³/ч) Фильтр сорб. - осветл. , фильтр осадочный, фильтр бытовой, УФ-обеззараживание 364168, 50 руб. Прикаспийский (Наримановский район) (25, 96 м³/ч) Фильтр сорб. - осветл. , фильтр осадочный, фильтр бытовой, УФ-обеззараживание 905415, 01 руб. ИТОГО по Лиманскому району 70146402, 61 руб.
Второй вариант Отказ от очистки воды на Лиманском групповом водопроводе и устройство индивидуальных очистных устройств в жилых и общественных зданиях. Технологическая схема движения воды по индивидуальным водоочистным установкам 1 -счетчик для холодной воды; 2 -промывные фильтры; 3 - манометр радиальный; 4 -обратно-осмотические фильтры; 5 -гидроаккумулятор горизонтальный; В 1 - хозяйственно-питьевая вода; В 2 – техническая вода.

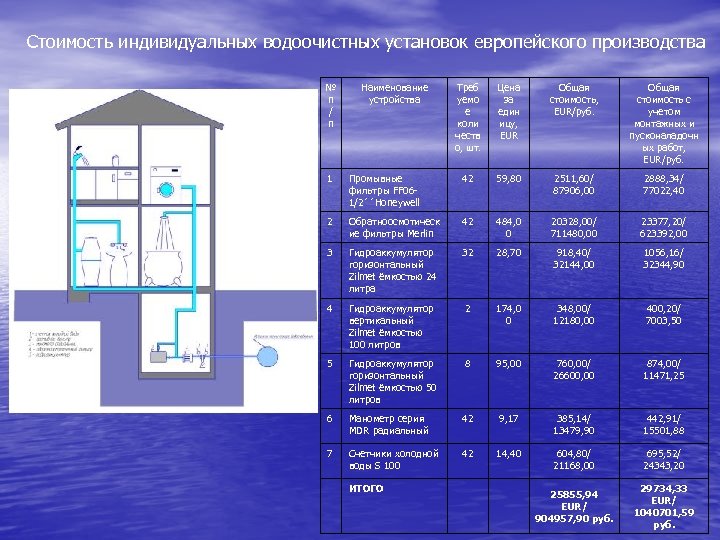

Стоимость индивидуальных водоочистных установок европейского производства № п / п Наименование устройства Треб уемо е коли честв о, шт. Цена за един ицу, ЕUR Общая стоимость, ЕUR/руб. Общая стоимость с учетом монтажных и пусконаладочн ых работ, ЕUR/руб. 1 Промывные фильтры FF 061/2´´Honeywell 42 59, 80 2511, 60/ 87906, 00 2888, 34/ 77022, 40 2 Обратноосмотическ ие фильтры Merlin 42 484, 0 0 20328, 00/ 711480, 00 23377, 20/ 623392, 00 3 Гидроаккумулятор горизонтальный Zilmet ёмкостью 24 литра 32 28, 70 918, 40/ 32144, 00 1056, 16/ 32344, 90 4 Гидроаккумулятор вертикальный Zilmet ёмкостью 100 литров 2 174, 0 0 348, 00/ 12180, 00 400, 20/ 7003, 50 5 Гидроаккумулятор горизонтальный Zilmet ёмкостью 50 литров 8 95, 00 760, 00/ 26600, 00 874, 00/ 11471, 25 6 Манометр серия MDR радиальный 42 9, 17 385, 14/ 13479, 90 442, 91/ 15501, 88 7 Счетчики холодной воды S 100 42 14, 40 604, 80/ 21168, 00 695, 52/ 24343, 20 25855, 94 ЕUR/ 904957, 90 руб. 29734, 33 ЕUR/ 1040701, 59 руб. ИТОГО

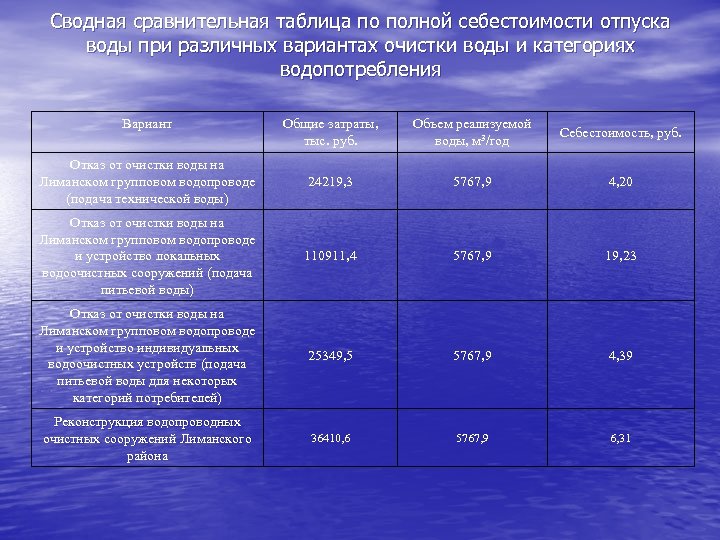

Сводная сравнительная таблица по полной себестоимости отпуска воды при различных вариантах очистки воды и категориях водопотребления Вариант Общие затраты, тыс. руб. Объем реализуемой воды, м 3/год Себестоимость, руб. Отказ от очистки воды на Лиманском групповом водопроводе (подача технической воды) 24219, 3 5767, 9 4, 20 Отказ от очистки воды на Лиманском групповом водопроводе и устройство локальных водоочистных сооружений (подача питьевой воды) 110911, 4 5767, 9 19, 23 Отказ от очистки воды на Лиманском групповом водопроводе и устройство индивидуальных водоочистных устройств (подача питьевой воды для некоторых категорий потребителей) 25349, 5 5767, 9 4, 39 Реконструкция водопроводных очистных сооружений Лиманского района 36410, 6 5767, 9 6, 31

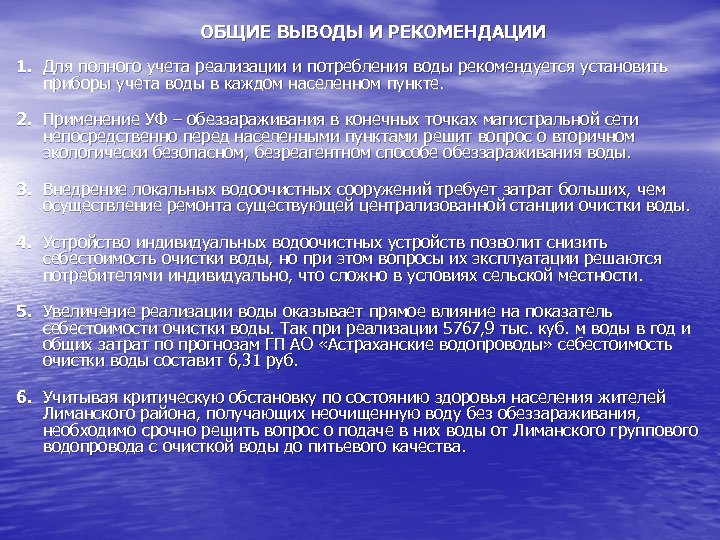

ОБЩИЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ 1. Для полного учета реализации и потребления воды рекомендуется установить приборы учета воды в каждом населенном пункте. 2. Применение УФ – обеззараживания в конечных точках магистральной сети непосредственно перед населенными пунктами решит вопрос о вторичном экологически безопасном, безреагентном способе обеззараживания воды. 3. Внедрение локальных водоочистных сооружений требует затрат больших, чем осуществление ремонта существующей централизованной станции очистки воды. 4. Устройство индивидуальных водоочистных устройств позволит снизить себестоимость очистки воды, но при этом вопросы их эксплуатации решаются потребителями индивидуально, что сложно в условиях сельской местности. 5. Увеличение реализации воды оказывает прямое влияние на показатель себестоимости очистки воды. Так при реализации 5767, 9 тыс. куб. м воды в год и общих затрат по прогнозам ГП АО «Астраханские водопроводы» себестоимость очистки воды составит 6, 31 руб. 6. Учитывая критическую обстановку по состоянию здоровья населения жителей Лиманского района, получающих неочищенную воду без обеззараживания, необходимо срочно решить вопрос о подаче в них воды от Лиманского группового водопровода с очисткой воды до питьевого качества.

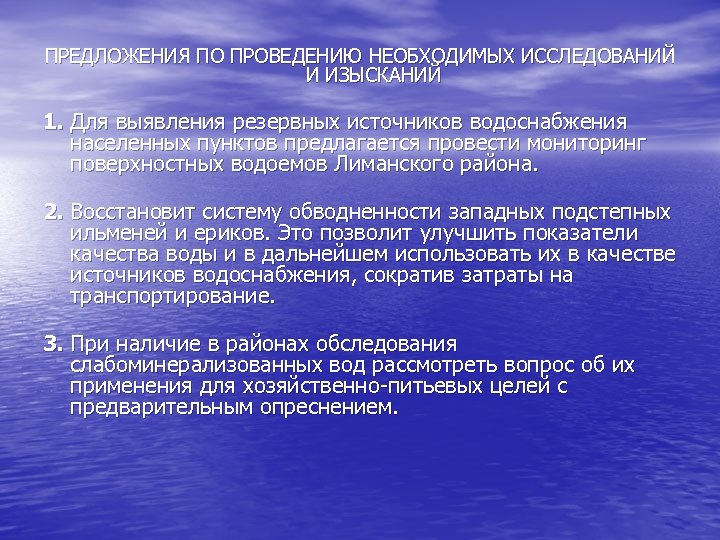

ПРЕДЛОЖЕНИЯ ПО ПРОВЕДЕНИЮ НЕОБХОДИМЫХ ИССЛЕДОВАНИЙ И ИЗЫСКАНИЙ 1. Для выявления резервных источников водоснабжения населенных пунктов предлагается провести мониторинг поверхностных водоемов Лиманского района. 2. Восстановит систему обводненности западных подстепных ильменей и ериков. Это позволит улучшить показатели качества воды и в дальнейшем использовать их в качестве источников водоснабжения, сократив затраты на транспортирование. 3. При наличие в районах обследования слабоминерализованных вод рассмотреть вопрос об их применения для хозяйственно-питьевых целей с предварительным опреснением.

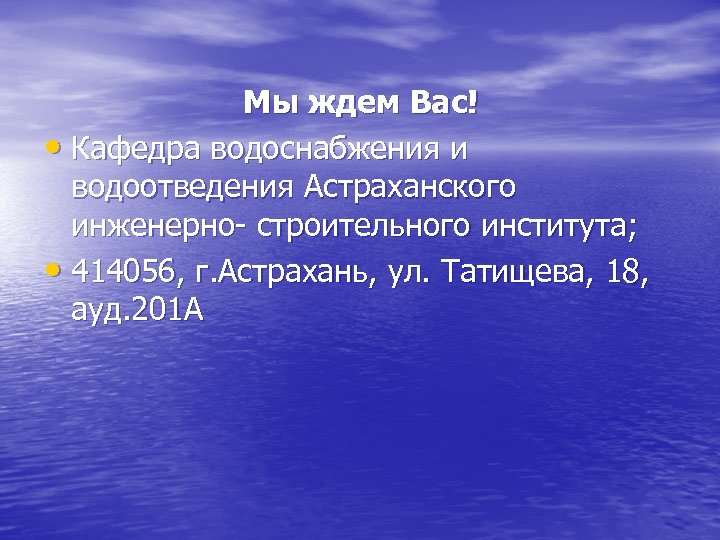

Мы ждем Вас! • Кафедра водоснабжения и водоотведения Астраханского инженерно- строительного института; • 414056, г. Астрахань, ул. Татищева, 18, ауд. 201 А
