Кафедра військової підготовки ЗНТУ Тема 5 “Визначення установок для стрільби способом повної підготовки ” Заняття № 2. Визначення обчислених установок за допомогою графіка розрахованих поправок (ГРП)

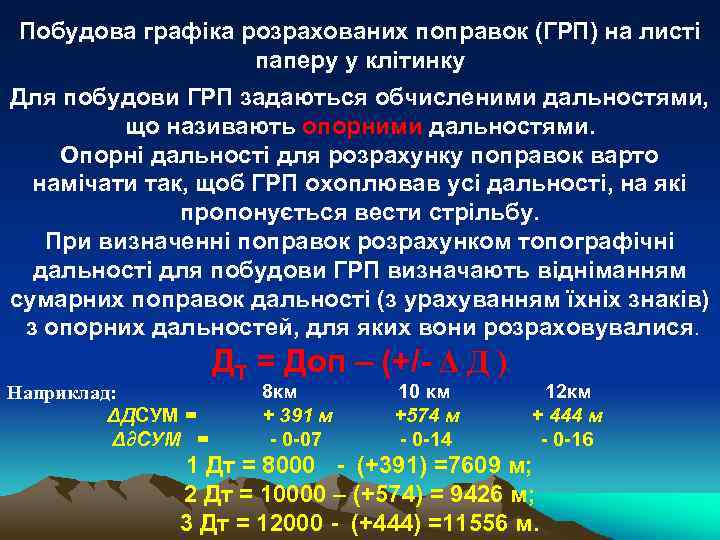

Побудова графіка розрахованих поправок (ГРП) на листі паперу у клітинку Для побудови ГРП задаються обчисленими дальностями, що називають опорними дальностями. Опорні дальності для розрахунку поправок варто намічати так, щоб ГРП охоплював усі дальності, на які пропонується вести стрільбу. При визначенні поправок розрахунком топографічні дальності для побудови ГРП визначають відніманням сумарних поправок дальності (з урахуванням їхніх знаків) з опорних дальностей, для яких вони розраховувалися. Наприклад: ΔДСУМ = Δ∂СУМ = ДТ = Доп – (+/- Δ Д ) 8 км + 391 м - 0 -07 10 км +574 м - 0 -14 12 км + 444 м - 0 -16 1 Дт = 8000 - (+391) =7609 м; 2 Дт = 10000 – (+574) = 9426 м; 3 Дт = 12000 - (+444) =11556 м.

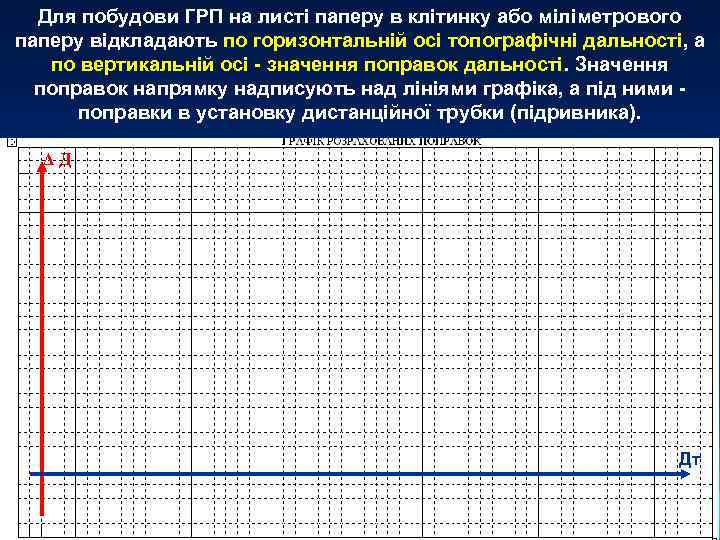

Для побудови ГРП на листі паперу в клітинку або міліметрового паперу відкладають по горизонтальній осі топографічні дальності, а по вертикальній осі - значення поправок дальності. Значення поправок напрямку надписують над лініями графіка, а під ними поправки в установку дистанційної трубки (підривника). ΔД Дт

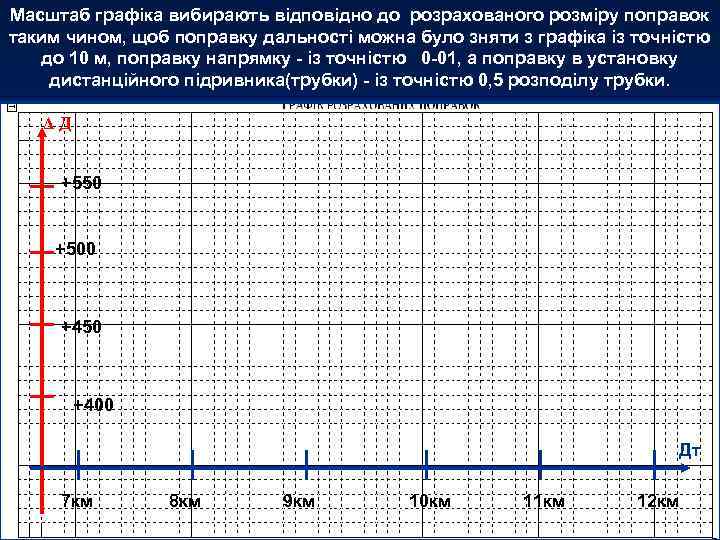

Масштаб графіка вибирають відповідно до розрахованого розміру поправок таким чином, щоб поправку дальності можна було зняти з графіка із точністю до 10 м, поправку напрямку - із точністю 0 -01, а поправку в установку дистанційного підривника(трубки) - із точністю 0, 5 розподілу трубки. ΔД +550 +500 +450 +400 Дт 7 км 8 км 9 км 10 км 11 км 12 км

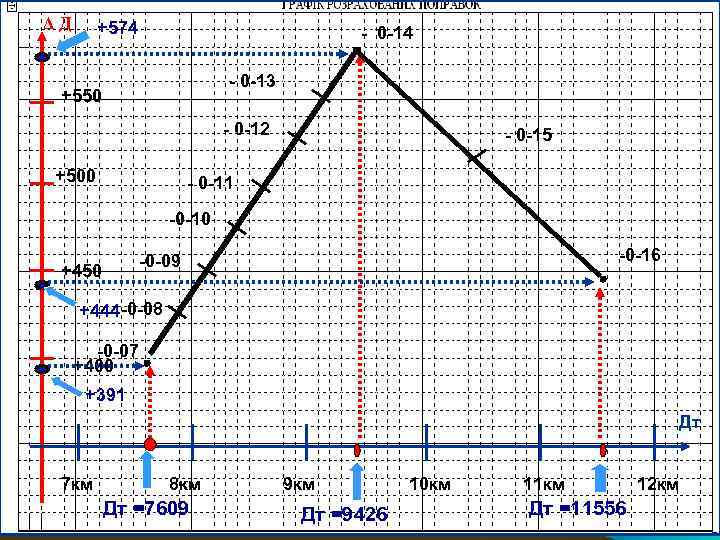

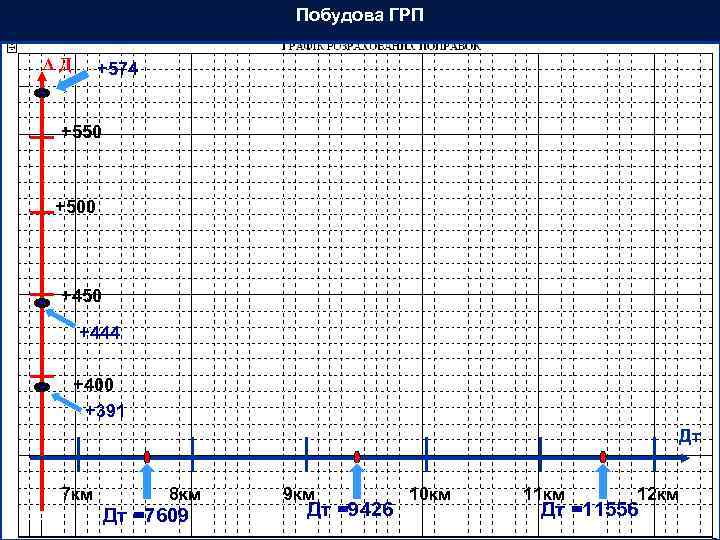

Побудова ГРП ΔД +574 +550 +500 +450 +444 +400 +391 Дт 7 км 8 км Дт =7609 9 км Дт =9426 10 км 11 км 12 км Дт =11556

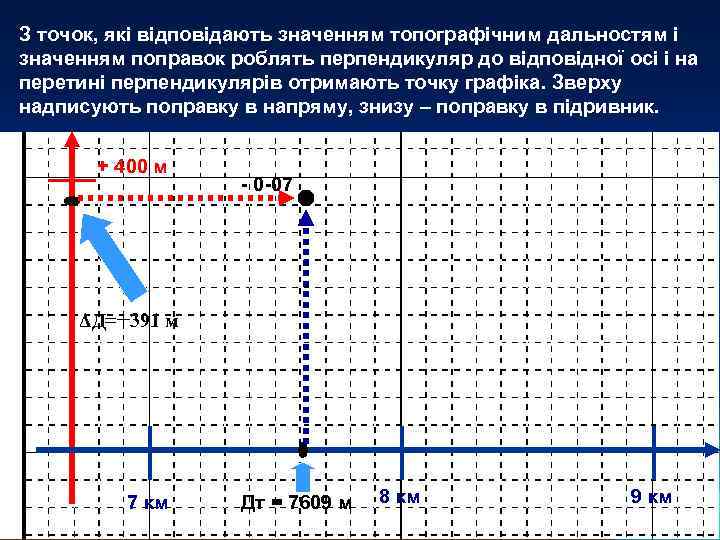

З точок, які відповідають значенням топографічним дальностям і значенням поправок роблять перпендикуляр до відповідної осі і на перетині перпендикулярів отримають точку графіка. Зверху надписують поправку в напряму, знизу – поправку в підривник. + 400 м - 0 -07 ΔД=+391 м 7 км Дт = 7609 м 8 км 9 км

ΔД +574 - 0 -13 +550 - 0 -12 +500 - 0 -15 - 0 -11 -0 -10 -0 -16 -0 -09 +450 +444 -0 -08 -0 -07 +400 +391 Дт 7 км 8 км Дт =7609 9 км Дт =9426 10 км 11 км Дт =11556 12 км

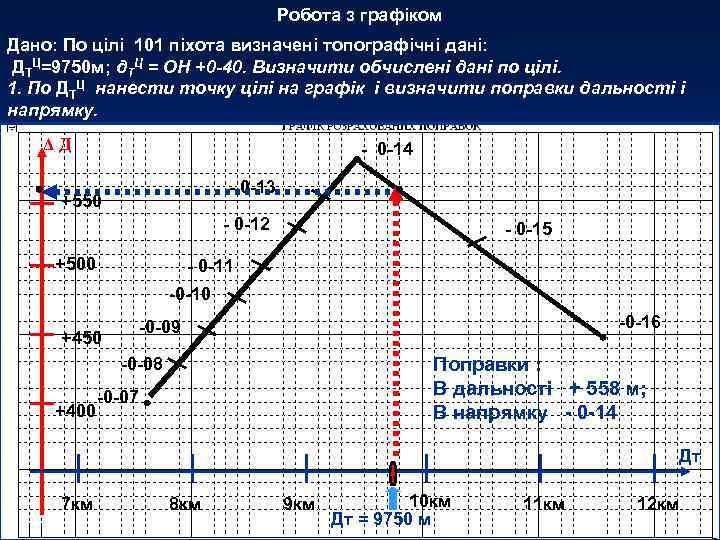

Робота з графіком Дано: По цілі 101 піхота визначені топографічні дані: ДТЦ=9750 м; д. ТЦ = ОН +0 -40. Визначити обчислені дані по цілі. 1. По ДТЦ нанести точку цілі на графік і визначити поправки дальності і напрямку. ΔД - 0 -14 - 0 -13 +550 - 0 -12 +500 - 0 -15 - 0 -11 -0 -10 +450 -0 -16 -0 -09 Поправки : В дальності + 558 м; В напрямку - 0 -14 -0 -08 +400 -0 -07 Дт 7 км 8 км 9 км 10 км Дт = 9750 м 11 км 12 км

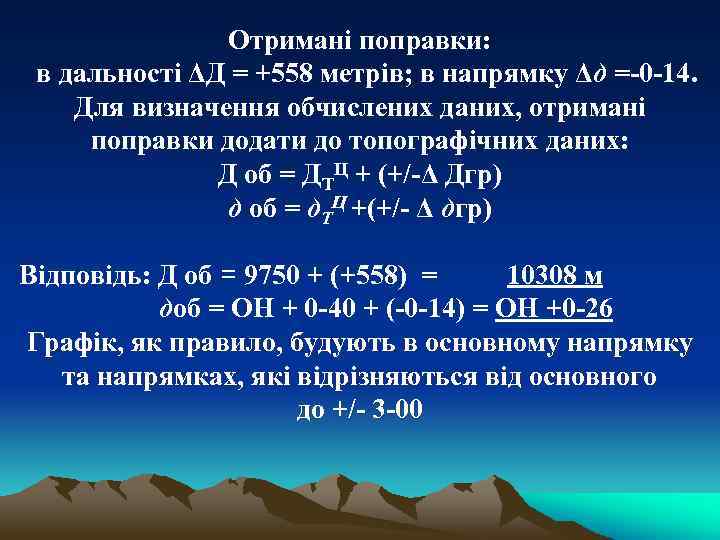

Отримані поправки: в дальності ΔД = +558 метрів; в напрямку Δд =-0 -14. Для визначення обчислених даних, отримані поправки додати до топографічних даних: Д об = ДТЦ + (+/-Δ Дгр) д об = д. ТЦ +(+/- Δ дгр) Відповідь: Д об = 9750 + (+558) = 10308 м доб = ОН + 0 -40 + (-0 -14) = ОН +0 -26 Графік, як правило, будують в основному напрямку та напрямках, які відрізняються від основного до +/- 3 -00

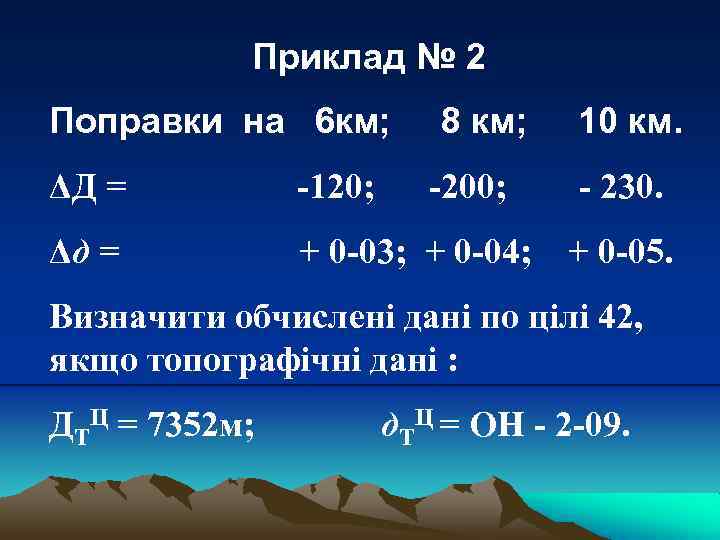

Приклад № 2 Поправки на 6 км; 8 км; ΔД = -120; -200; Δд = + 0 -03; + 0 -04; 10 км. - 230. + 0 -05. Визначити обчислені дані по цілі 42, якщо топографічні дані : ДТЦ = 7352 м; д. ТЦ = ОН - 2 -09.

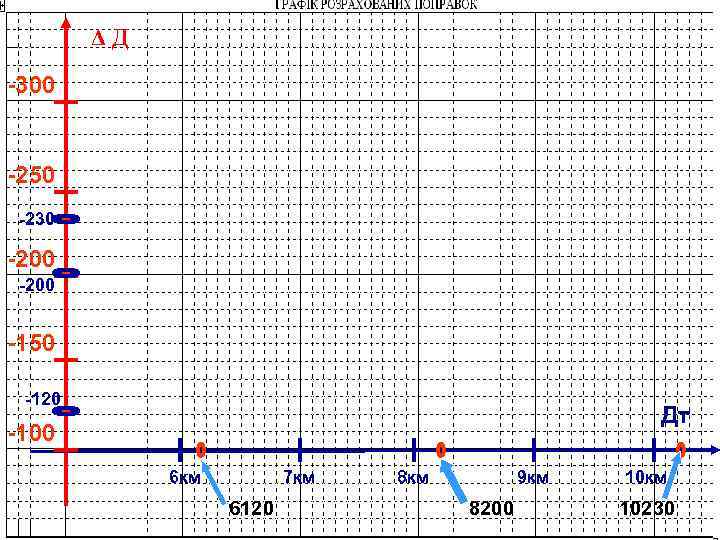

ΔД -300 -250 -230 -200 -150 -120 Дт -100 6 км 7 км 6120 8 км 9 км 8200 10 км 10230

ΔД -300 -250 +0 -05 -230 +0 -04 -200 -150 -120 +0 -03 Дт -100 6 км 7 км 6120 8 км 9 км 8200 10 км 10230

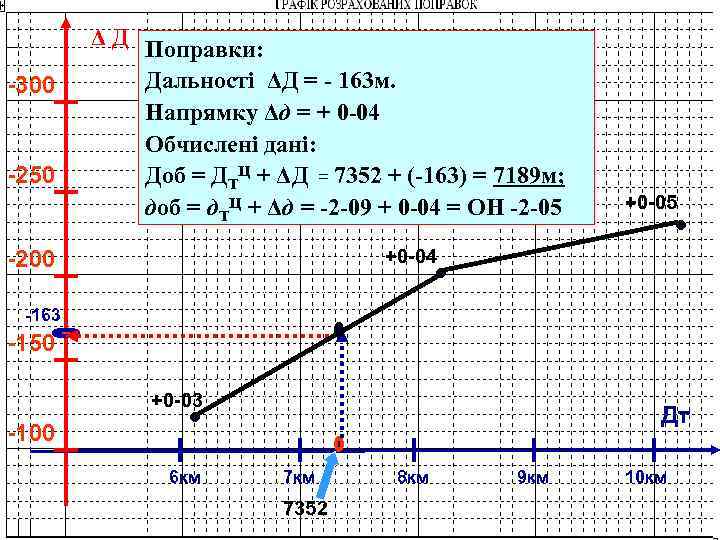

ΔД -300 -250 Поправки: Дальності ΔД = - 163 м. Напрямку Δд = + 0 -04 Обчислені дані: Доб = ДТЦ + ΔД = 7352 + (-163) = 7189 м; доб = д. ТЦ + Δд = -2 -09 + 0 -04 = ОН -2 -05 +0 -04 -200 -163 -150 +0 -03 Дт -100 6 км 7352 8 км 9 км 10 км

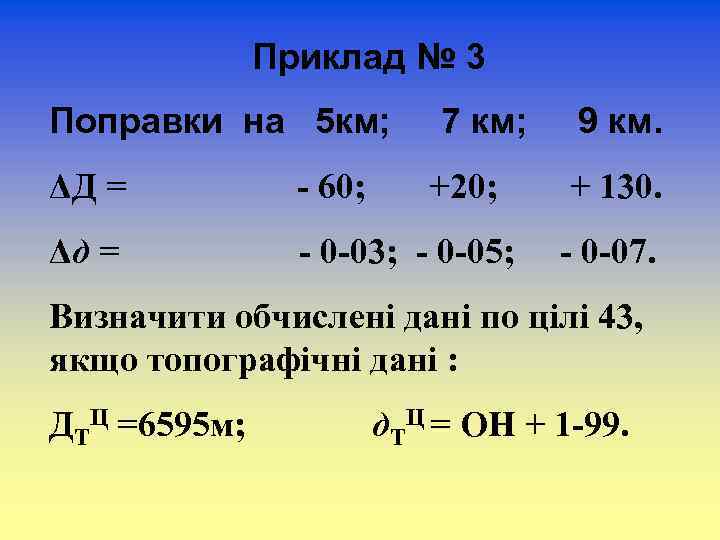

Приклад № 3 Поправки на 5 км; 7 км; ΔД = - 60; +20; Δд = - 0 -03; - 0 -05; 9 км. + 130. - 0 -07. Визначити обчислені дані по цілі 43, якщо топографічні дані : ДТЦ =6595 м; д. ТЦ = ОН + 1 -99.

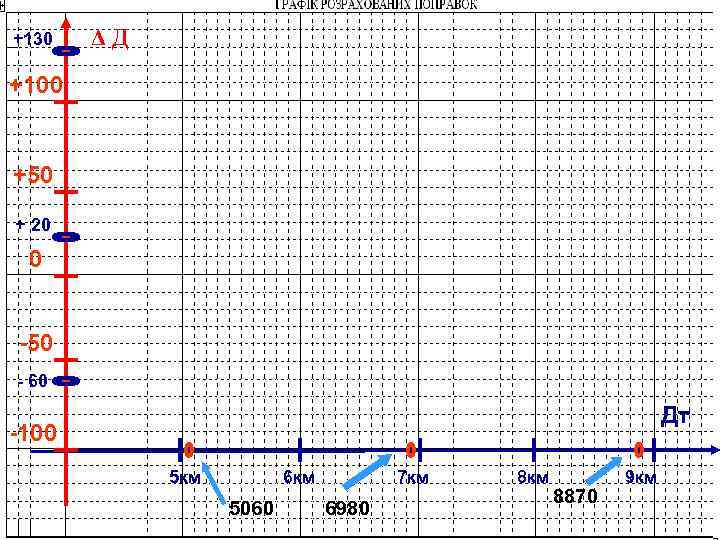

+130 ΔД +100 +50 + 20 0 -50 - 60 Дт -100 5 км 6 км 5060 7 км 6980 8 км 8870 9 км

+130 -0 -07 ΔД +100 - 0 -06 +50 - 0 -05 + 20 0 - 0 -04 -50 - 0 -03 - 60 Дт -100 5 км 6 км 5060 7 км 6980 8 км 8870 9 км

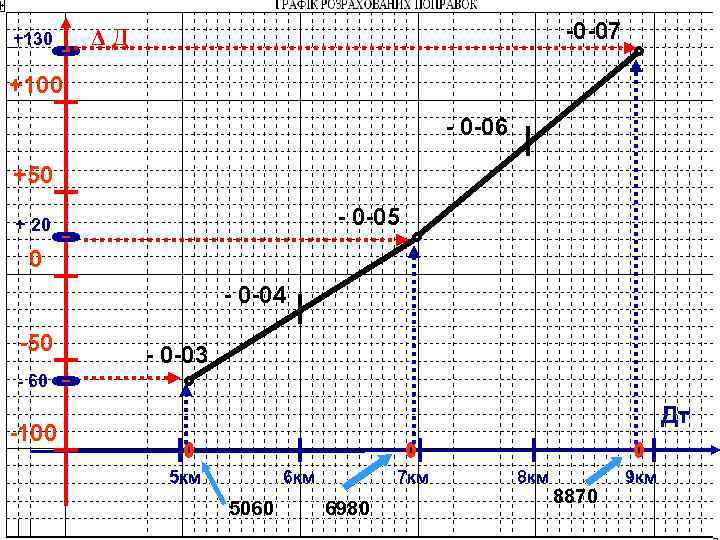

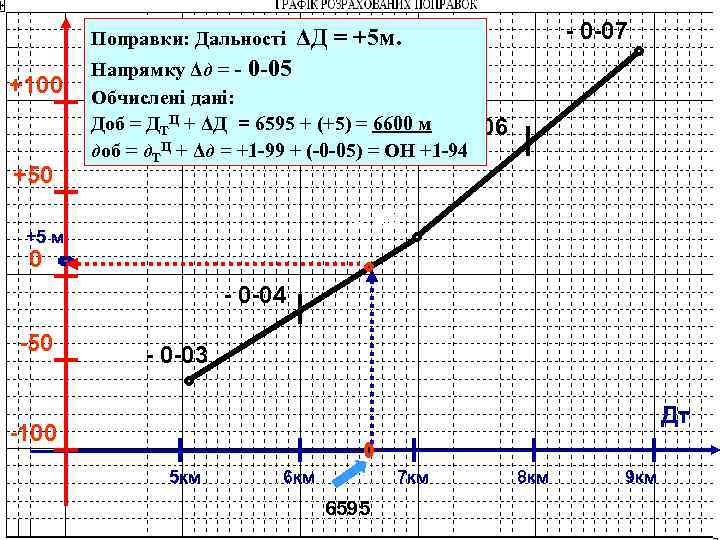

ΔД Поправки: Дальності +100 +50 - 0 -07 ΔД = +5 м. Напрямку Δд = - 0 -05 Обчислені дані: Доб = ДТЦ + ΔД = 6595 + (+5) = 6600 м - 0 -06 доб = д. ТЦ + Δд = +1 -99 + (-0 -05) = ОН +1 -94 - 0 -05 +5 м 0 - 0 -04 -50 - 0 -03 Дт -100 5 км 6 км 7 км 6595 8 км 9 км

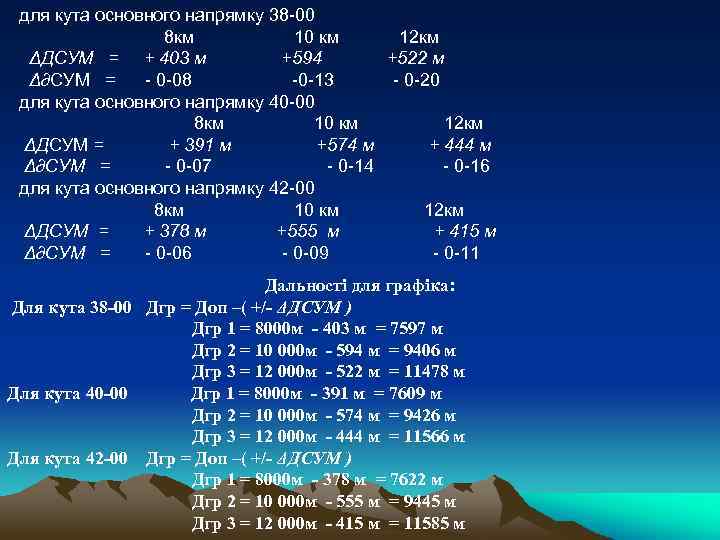

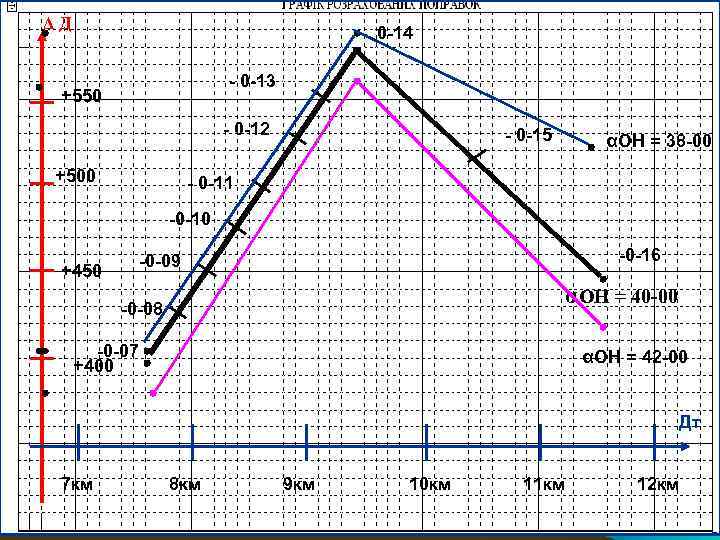

для кута основного напрямку 38 -00 8 км 10 км 12 км ΔДСУМ = + 403 м +594 +522 м Δ∂СУМ = - 0 -08 -0 -13 - 0 -20 для кута основного напрямку 40 -00 8 км 10 км 12 км ΔДСУМ = + 391 м +574 м + 444 м Δ∂СУМ = - 0 -07 - 0 -14 - 0 -16 для кута основного напрямку 42 -00 8 км 10 км 12 км ΔДСУМ = + 378 м +555 м + 415 м Δ∂СУМ = - 0 -06 - 0 -09 - 0 -11 Дальності для графіка: Для кута 38 -00 Дгр = Доп –( +/- ΔДСУМ ) Дгр 1 = 8000 м - 403 м = 7597 м Дгр 2 = 10 000 м - 594 м = 9406 м Дгр 3 = 12 000 м - 522 м = 11478 м Для кута 40 -00 Дгр 1 = 8000 м - 391 м = 7609 м Дгр 2 = 10 000 м - 574 м = 9426 м Дгр 3 = 12 000 м - 444 м = 11566 м Для кута 42 -00 Дгр = Доп –( +/- ΔДСУМ ) Дгр 1 = 8000 м - 378 м = 7622 м Дгр 2 = 10 000 м - 555 м = 9445 м Дгр 3 = 12 000 м - 415 м = 11585 м

ΔД - 0 -14 - 0 -13 +550 - 0 -12 +500 - 0 -15 αОН = 38 -00 - 0 -11 -0 -10 +450 -0 -16 -0 -09 αОН = 40 -00 -0 -08 -0 -07 +400 αОН = 42 -00 Дт 7 км 8 км 9 км 10 км 11 км 12 км

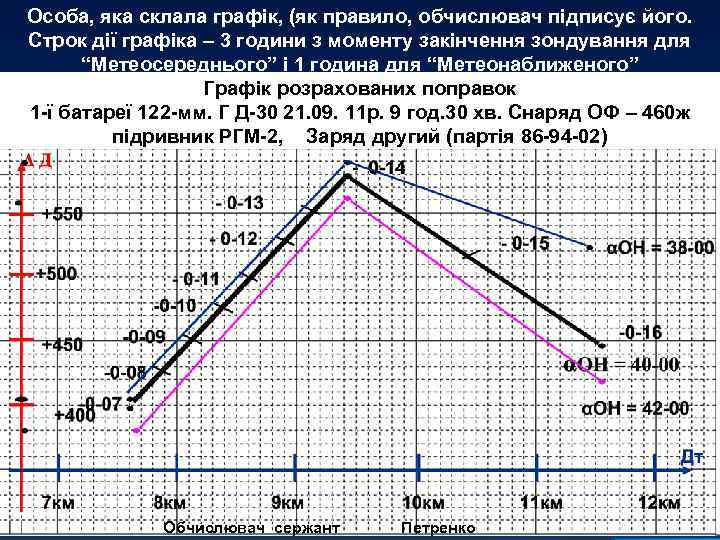

Особа, яка склала графік, (як правило, обчислювач підписує його. Строк дії графіка – 3 години з моменту закінчення зондування для “Метеосереднього” і 1 година для “Метеонаближеного” Графік розрахованих поправок 1 -ї батареї 122 -мм. Г Д-30 21. 09. 11 р. 9 год. 30 хв. Снаряд ОФ – 460 ж підривник РГМ-2, Заряд другий (партія 86 -94 -02) Обчислювач сержант Петренко
