Кафедра військової підготовки Тема 1 БУДОВА БРОНЕТРАНСПОРТЕРА

Кафедра військової підготовки Тема № 1 БУДОВА БРОНЕТРАНСПОРТЕРА 1

Заняття № 1 4: Гідравлічна апаратура бронетранспортера БТР - 80. Навчальні питання: 1. Гідравлічна система бронетранспортера. 2. Водометний рушій і засоби водовідкачування. 3. Особливості будови ходової частини та пневматичного обладнання.

ЛІТЕРАТУРА: 1. Жолнеркевич М. А. Бронетранспортер с дизельным двигателем: Учебное пособие – Хмельницький: Издательство АПВУ, 1998. 2. Бронетранспортер БТР - 80. Техническое описание и инструкция по эксплуатации. Издание четвертое. 1981. 3. Електроний посібник: Общее устройство и техническое обслуживание БТР-80. Учебное пособие. Саратовский военный краснознаменный институт ВВ МВД России.

1 - е навчальне питання: Гідравлічна система бронетранспортера.

Гідравлічна система БТР - 80 призначення будова для забезпечення роботи гідропідсилювача рульового приводу та гідравлічних циліндрів керування водометним рушієм, заслінкою водомета, хвилевідбивним щитком і клапанами водозливної системи.

Схема гідравлічної системи БТР - 80 1 4 3 7 6 5 2

Розподільчий апарат Характеристика: тринадцятилінійний, десятипозиційний розподілювач. Призначений для підводу рідини під тиском до магістралей гідропідсилювача руля, до гідроциліндрів хвилевідбивного щитка, заслінки водометного рушія, клапанів водовідливної системи і відводу від них води на злив.

2 - е навчальне питання: Водометний рушій і засоби водовідкачування.

Водометний рушій Призначення Для забезпечення руху машини на плаву, розташований у відділені силової установки, у кормовій частині корпуса машини. Будова: редуктор водометного рушія; корпус рушія з захисною решіткою; вал гребного гвинта; гребний гвинт; рульовий агрегат; напрямний апарат; привод рушія; привод вмикання водометного рушія

Будова водометного рушія 2. Редуктор. 3. Вал гребного гвинта. 4. Корпус рушія. 9. Гребний гвинт. 10. Напрямний апарат. 13. Захисна решітка.

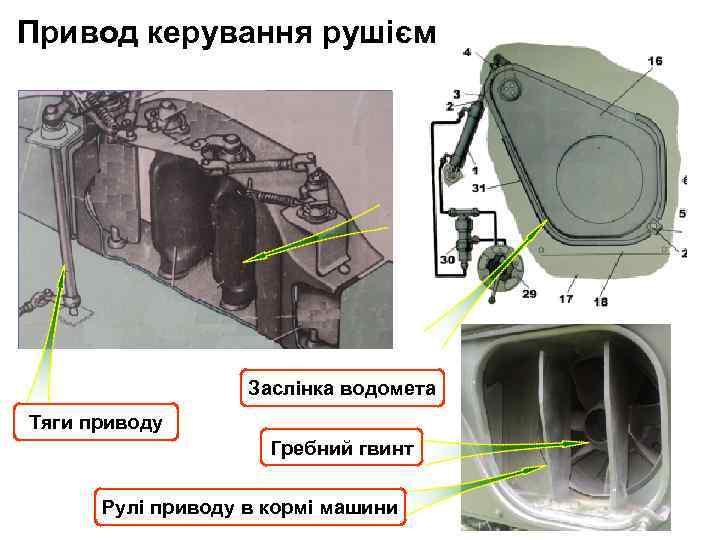

Привод керування рушієм Заслінка водомета Тяги приводу Гребний гвинт Рулі приводу в кормі машини

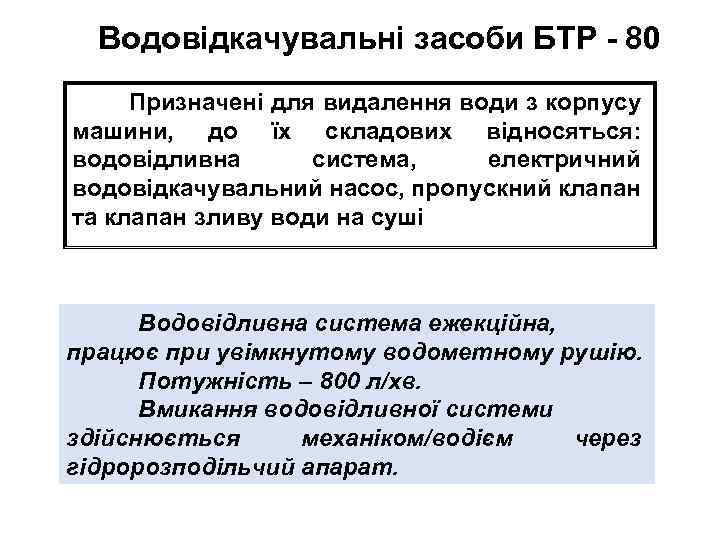

Водовідкачувальні засоби БТР - 80 Призначені для видалення води з корпусу машини, до їх складових відносяться: водовідливна система, електричний водовідкачувальний насос, пропускний клапан та клапан зливу води на суші Водовідливна система ежекційна, працює при увімкнутому водометному рушію. Потужність – 800 л/хв. Вмикання водовідливної системи здійснюється механіком/водієм через гідророзподільчий апарат.

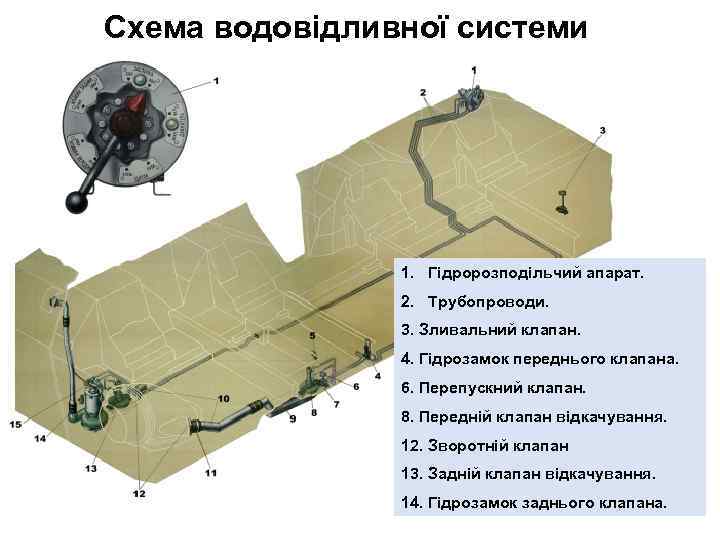

Схема водовідливної системи 1. Гідророзподільчий апарат. 2. Трубопроводи. 3. Зливальний клапан. 4. Гідрозамок переднього клапана. 6. Перепускний клапан. 8. Передній клапан відкачування. 12. Зворотній клапан 13. Задній клапан відкачування. 14. Гідрозамок заднього клапана.

Засоби водовідливу Клапан зливу Водовідкачувальний насос Клапан відкачування

3 – є навчальне питання: Особливості будови ходової частини та пневматичного обладнання.

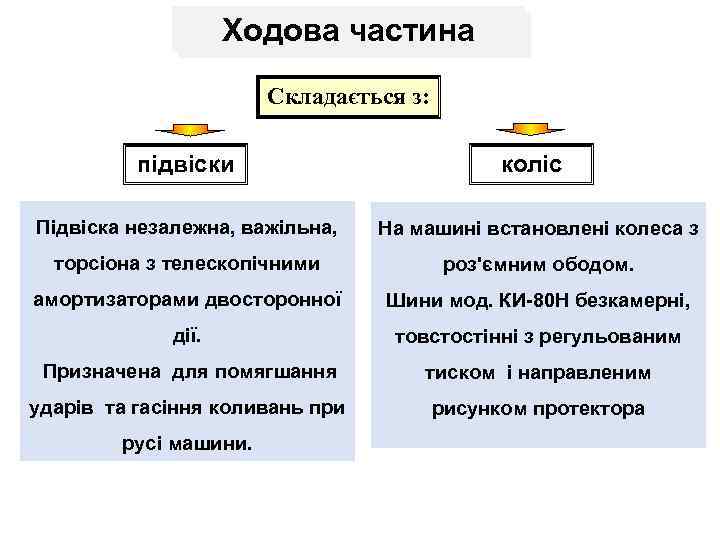

Ходова частина Складається з: підвіски коліс Підвіска незалежна, важільна, На машині встановлені колеса з торсіона з телескопічними роз'ємним ободом. амортизаторами двосторонної Шини мод. КИ-80 Н безкамерні, дії. товстостінні з регульованим Призначена для помягшання тиском і направленим ударів та гасіння коливань при рисунком протектора русі машини.

Підвіска машини Складається з нижніх і верхніх важелів, торсіонних валів, амортизаторів (12 шт. ) та буферів обмеження ходу коліс. Підвіска перших і других коліс відрізняється від підвіски третіх і четвертих коліс тим, що на керованих колесах встановлені поворотні кулаки зі шворнями. Будова: Торсіонні вали вмонтовані в порожнинах осей нижніх важелів і являються пружним елементом підвіски - це сталевий круглий стрижень зі шліцьованими головками. Амортизатори: по два в підвісках перших і четвертих коліс і по одному в підвісках других і третіх коліс, кріпляться провушинами: верхніми - до кронштейнів корпусу машини; нижніми – до верхніх важелів підвіски.

Підвіска бронетранспортера

Амортизатор 1 – нижня провушина; 2 – корпус клапана стиску; 3 – впускний клапан; 4 – циліндр; 5 – резервуар; 6 – клапан стискування; 7 – поршень; 8 – клапан віддачі; 9 – кільцо поршня; 10 – перепускний клапан; 11– кожух; 12 – шток; 13 – напрямна втулка; 19 – сальник, який перешкоджає витіканню масла із амортизатора по штоку; 24 – обойма сальника; 25 – верхня проушина

Колесо бронетранспортера Обід Шина з тиском, який регулюється мод. КИ-80 Н, розмір 13. 00 х18. товстостінна, безкамерна, яка забезпечує рух при відсутності в ній надлишкового тиску. Вага – 105 кг. Шина К-58 камерна.

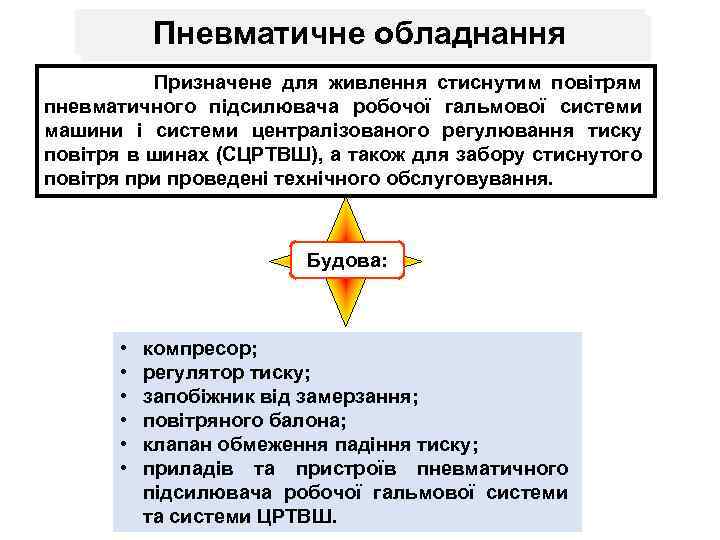

Пневматичне обладнання Призначене для живлення стиснутим повітрям пневматичного підсилювача робочої гальмової системи машини і системи централізованого регулювання тиску повітря в шинах (СЦРТВШ), а також для забору стиснутого повітря при проведені технічного обслуговування. Будова: • • • компресор; регулятор тиску; запобіжник від замерзання; повітряного балона; клапан обмеження падіння тиску; приладів та пристроїв пневматичного підсилювача робочої гальмової системи та системи ЦРТВШ.

Схема пневматичного обладнання Блок шинних кранів Балон

СЦРТПШ Система центрального регулювання тиску повітря в шинах забезпечує автоматичне підтримання заданого тиску повітря в шинах а також дозволяє контролювати та регулювати тиск в шинах з місця механіка-водія в залежності від дорожніх умов та швидкості руху машини. Будова: • • повітряний редуктор; блок шинних кранів; кран екстреного випуску повітря; шинний манометр; трубопроводи та шланги; повітроводи в колісних редукторах; колісні крани.

Заняття № 1 4: Гідравлічна апаратура бронетранспортера БТР - 80. Навчальні питання: 1. Гідравлічна система бронетранспортера. 2. Водометний рушій і засоби водовідкачування. 3. Особливості будови ходової частини пневматичного обладнання.

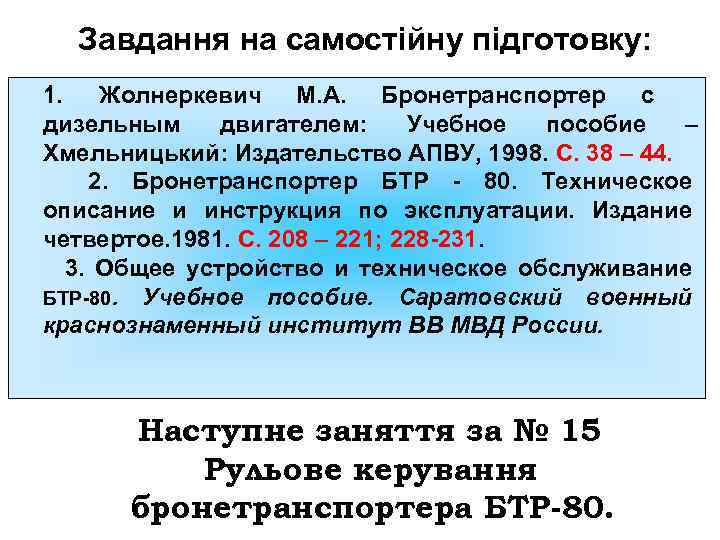

Завдання на самостійну підготовку: 1. Жолнеркевич М. А. Бронетранспортер с дизельным двигателем: Учебное пособие – Хмельницький: Издательство АПВУ, 1998. С. 38 – 44. 2. Бронетранспортер БТР - 80. Техническое описание и инструкция по эксплуатации. Издание четвертое. 1981. С. 208 – 221; 228 -231. 3. Общее устройство и техническое обслуживание БТР-80. Учебное пособие. Саратовский военный краснознаменный институт ВВ МВД России. Наступне заняття за № 15 : Рульове керування бронетранспортера БТР-80.
