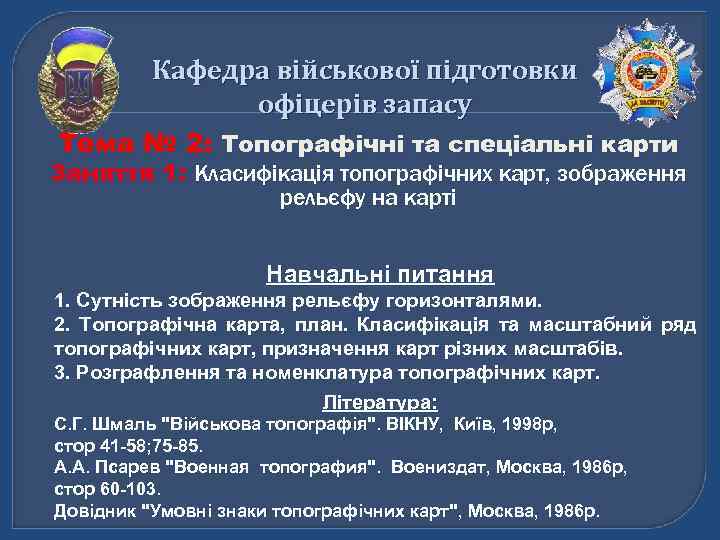

Кафедра військової підготовки офіцерів запасу Тема № 2: Топографічні та спеціальні карти Заняття 1: Класифікація топографічних карт, зображення рельєфу на карті Навчальні питання 1. Сутність зображення рельєфу горизонталями. 2. Топографічна карта, план. Класифікація та масштабний ряд топографічних карт, призначення карт різних масштабів. 3. Розграфлення та номенклатура топографічних карт. Література: С. Г. Шмаль "Військова топографія". ВІКНУ, Київ, 1998 р, стор 41 -58; 75 -85. А. А. Псарев "Военная топография". Воениздат, Москва, 1986 р, стор 60 -103. Довідник "Умовні знаки топографічних карт", Москва, 1986 р.

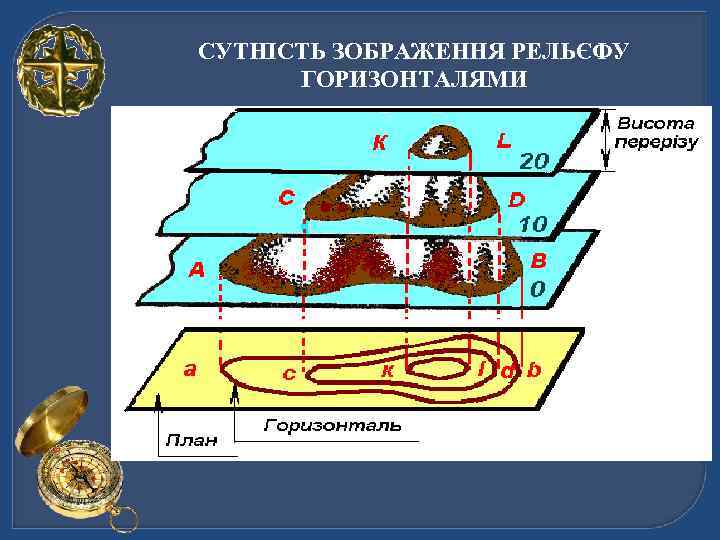

СУТНІСТЬ ЗОБРАЖЕННЯ РЕЛЬЄФУ ГОРИЗОНТАЛЯМИ

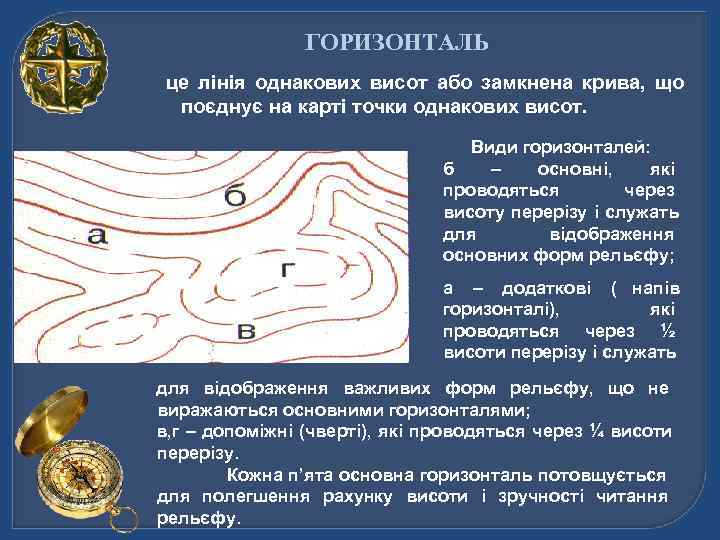

ГОРИЗОНТАЛЬ це лінія однакових висот або замкнена крива, що поєднує на карті точки однакових висот. Види горизонталей: б – основні, які проводяться через висоту перерізу і служать для відображення основних форм рельєфу; а – додаткові ( напів горизонталі), які проводяться через ½ висоти перерізу і служать для відображення важливих форм рельєфу, що не виражаються основними горизонталями; в, г – допоміжні (чверті), які проводяться через ¼ висоти перерізу. Кожна п’ята основна горизонталь потовщується для полегшення рахунку висоти і зручності читання рельєфу.

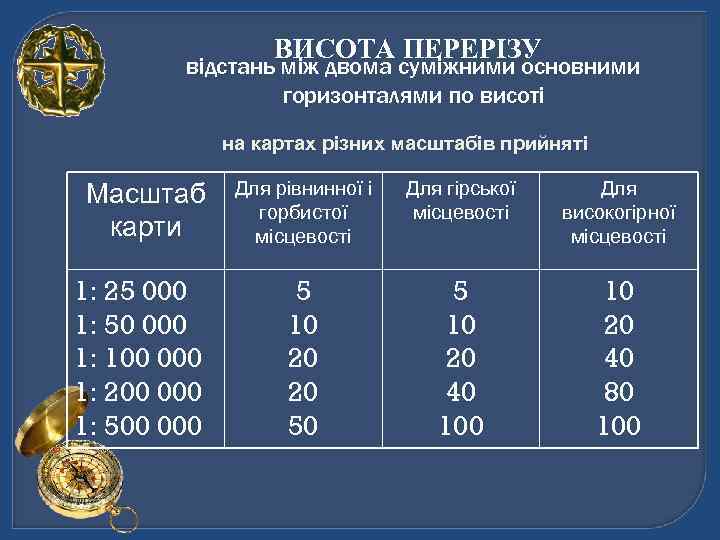

ВИСОТА ПЕРЕРІЗУ відстань між двома суміжними основними горизонталями по висоті на картах різних масштабів прийняті Масштаб Для рівнинної і Для гірської Для горбистої місцевості високогірної карти місцевості 1: 25 000 5 10 1: 50 000 10 20 1: 100 000 20 40 1: 200 000 20 40 80 1: 500 000 50 100

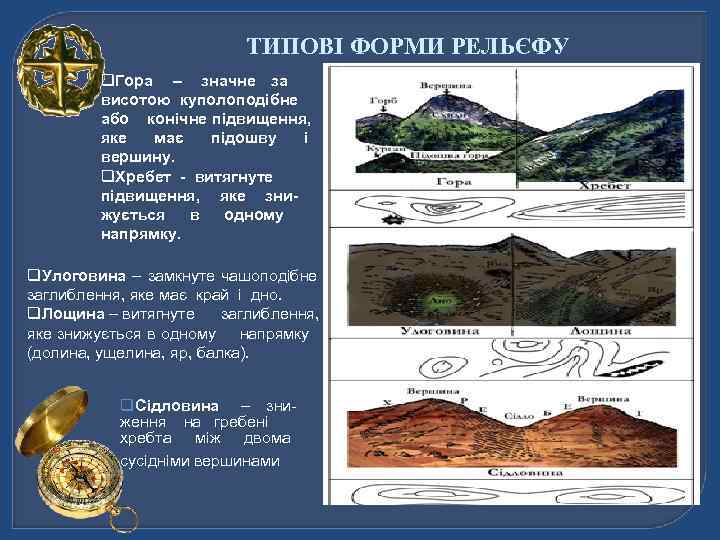

ТИПОВІ ФОРМИ РЕЛЬЄФУ q. Гора – значне за висотою куполоподібне або конічне підвищення, яке має підошву і вершину. q. Хребет - витягнуте підвищення, яке зни- жується в одному напрямку. q. Улоговина – замкнуте чашоподібне заглиблення, яке має край і дно. q. Лощина – витягнуте заглиблення, яке знижується в одному напрямку (долина, ущелина, яр, балка). q. Сідловина – зни- ження на гребені хребта між двома сусідніми вершинами

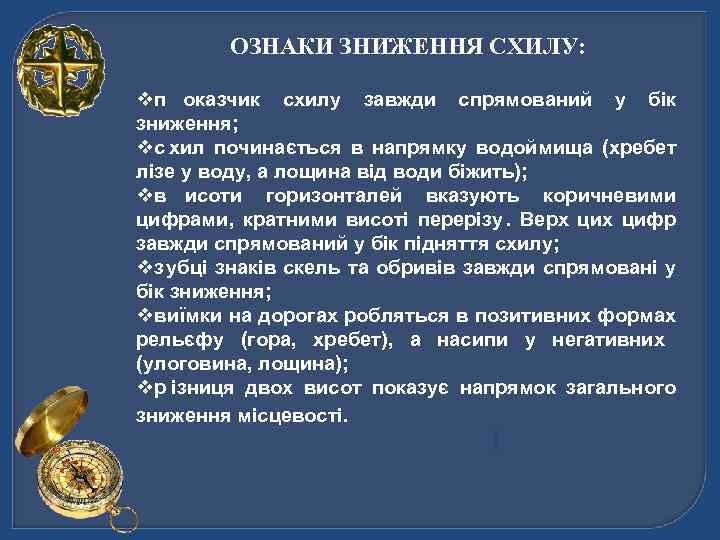

ОЗНАКИ ЗНИЖЕННЯ СХИЛУ: vп оказчик схилу завжди спрямований у бік зниження; vс хил починається в напрямку водоймища (хребет лізе у воду, а лощина від води біжить); vв исоти горизонталей вказують коричневими цифрами, кратними висоті перерізу. Верх цифр завжди спрямований у бік підняття схилу; vзубці знаків скель та обривів завжди спрямовані у бік зниження; vвиїмки на дорогах робляться в позитивних формах рельєфу (гора, хребет), а насипи у негативних (улоговина, лощина); vр ізниця двох висот показує напрямок загального зниження місцевості.

ЕЛЕМЕНТИ РЕЛЬЄФУ: які зображаються спеціальними знаками Кургани Осипи рихлих і твердих порід Ями Скелі і скелясті обриви Обриви Лавові потоки Вимоїни і яри Бугристі поверхні

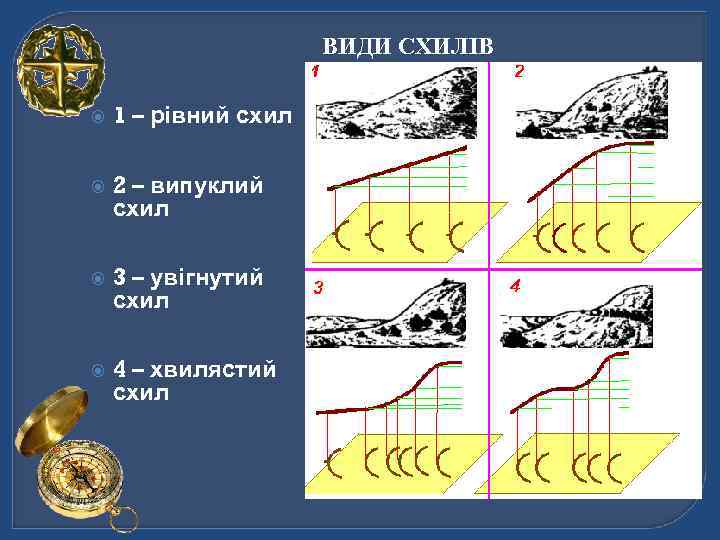

ВИДИ СХИЛІВ 1 – рівний схил 2 – випуклий схил 3 – увігнутий схил 4 – хвилястий схил

СТРІМКІСТЬ СХИЛУ впливає на прохідні і захисні властивості місцевості. Визначають її за формулою: α =60 х h / d , де: α - стрімкість схилу; h - висота перерізу; d - закладення. Командна висота – висота (не обов’язково найвища), з якої відкривається найкращий огляд навколишньої місцевості з великою дальністю і широким сектором огляду. Підписується більшим шрифтом (цифрами) , ніж інші висоти.

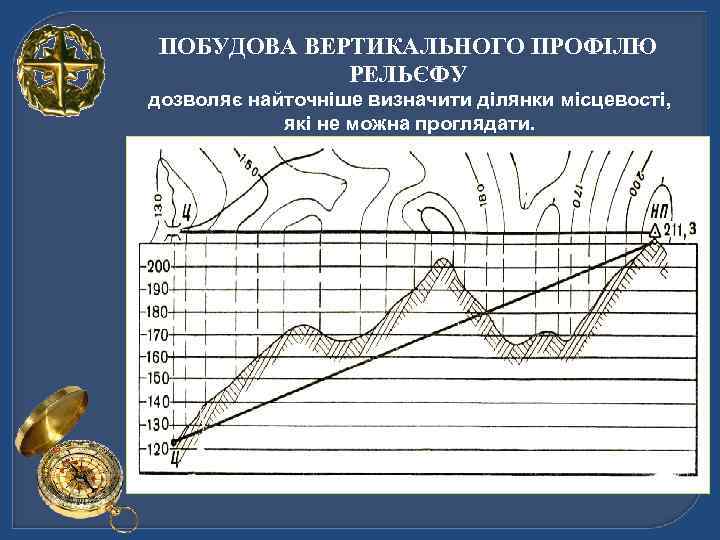

ПОБУДОВА ВЕРТИКАЛЬНОГО ПРОФІЛЮ РЕЛЬЄФУ дозволяє найточніше визначити ділянки місцевості, які не можна проглядати.

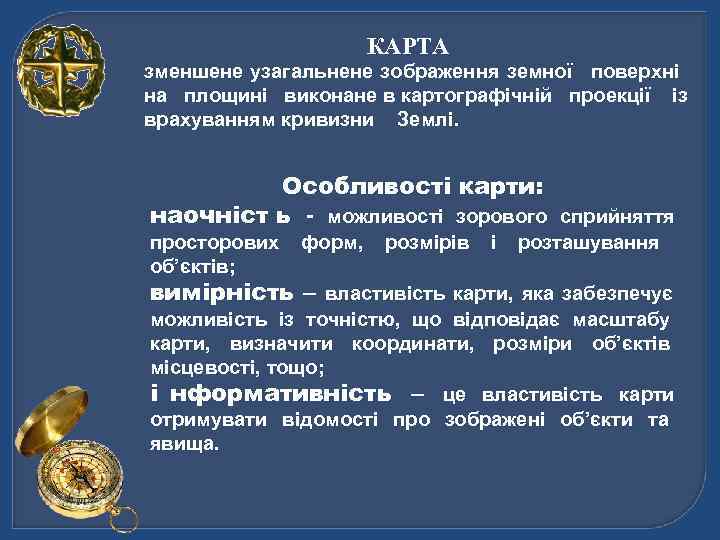

КАРТА зменшене узагальнене зображення земної поверхні на площині виконане в картографічній проекції із врахуванням кривизни Землі. Особливості карти: наочніст ь - можливості зорового сприйняття просторових форм, розмірів і розташування об’єктів; вимірність – властивість карти, яка забезпечує можливість із точністю, що відповідає масштабу карти, визначити координати, розміри об’єктів місцевості, тощо; і нформативність – це властивість карти отримувати відомості про зображені об’єкти та явища.

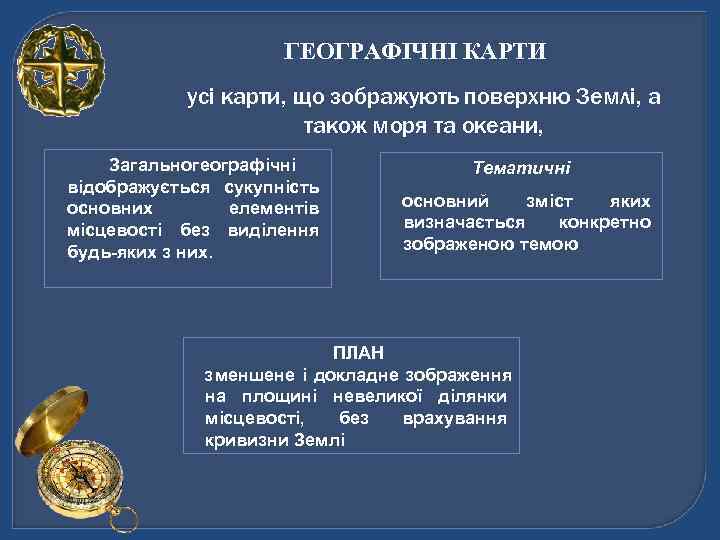

ГЕОГРАФІЧНІ КАРТИ усі карти, що зображують поверхню Землі, а також моря та океани, Загальногеографічні Тематичні відображується сукупність основних елементів основний зміст яких місцевості без виділення визначається конкретно будь-яких з них. зображеною темою ПЛАН зменшене і докладне зображення на площині невеликої ділянки місцевості, без врахування кривизни Землі

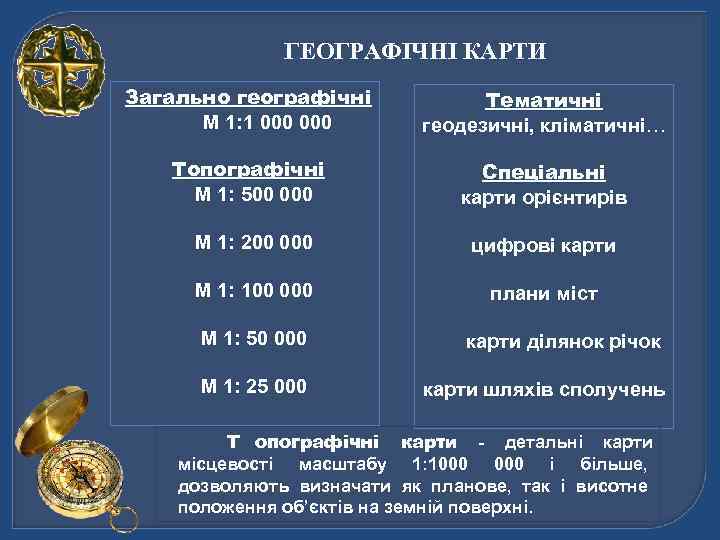

ГЕОГРАФІЧНІ КАРТИ Загально географічні Тематичні М 1: 1 000 геодезичні, кліматичні… Топографічні Спеціальні М 1: 500 000 карти орієнтирів М 1: 200 000 цифрові карти М 1: 100 000 плани міст М 1: 50 000 карти ділянок річок М 1: 25 000 карти шляхів сполучень Т опографічні карти - детальні карти місцевості масштабу 1: 1000 і більше, дозволяють визначати як планове, так і висотне положення об’єктів на земній поверхні.

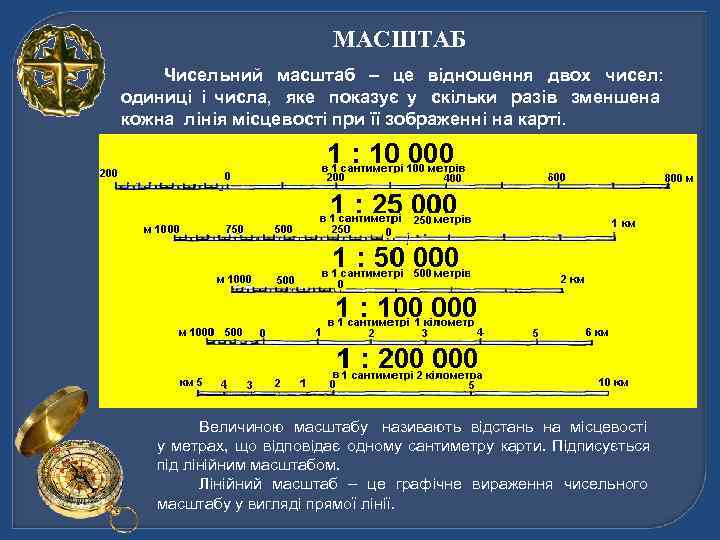

МАСШТАБ Чисельний масштаб – це відношення двох чисел: одиниці і числа, яке показує у скільки разів зменшена кожна лінія місцевості при її зображенні на карті. Величиною масштабу називають відстань на місцевості у метрах, що відповідає одному сантиметру карти. Підписується під лінійним масштабом. Лінійний масштаб – це графічне вираження чисельного масштабу у вигляді прямої лінії.

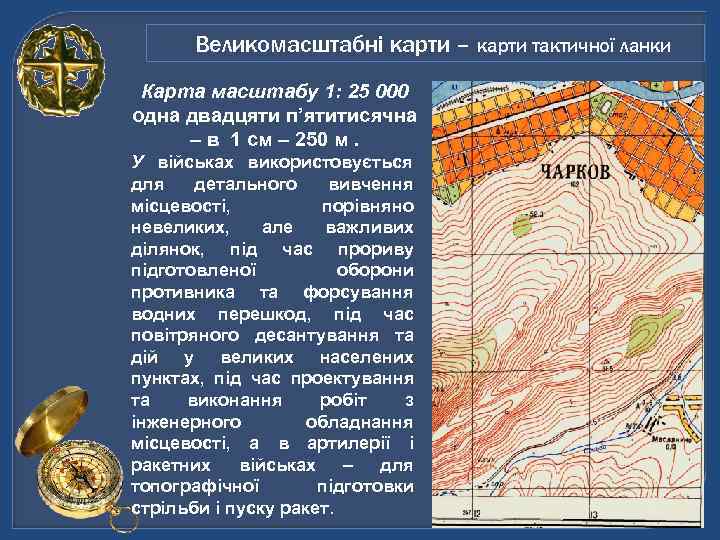

Великомасштабні карти – карти тактичної ланки Карта масштабу 1: 25 000 одна двадцяти п’ятитисячна – в 1 см – 250 м. У військах використовується для детального вивчення місцевості, порівняно невеликих, але важливих ділянок, під час прориву підготовленої оборони противника та форсування водних перешкод, під час повітряного десантування та дій у великих населених пунктах, під час проектування та виконання робіт з інженерного обладнання місцевості, а в артилерії і ракетних військах – для топографічної підготовки стрільби і пуску ракет.

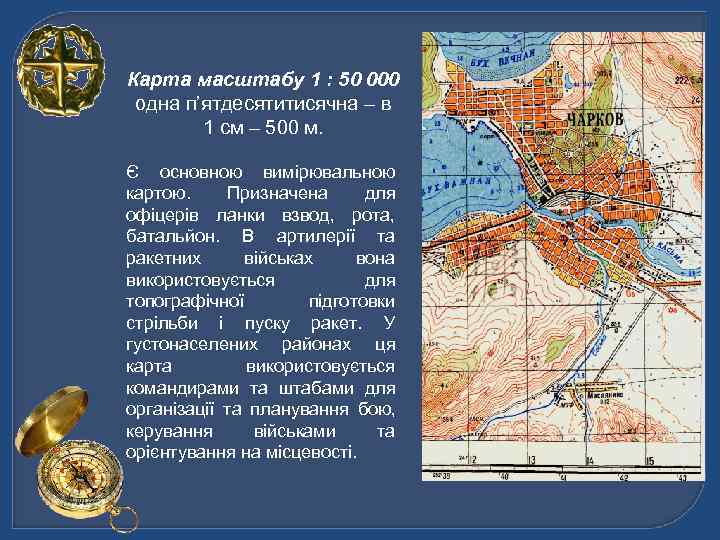

Карта масштабу 1 : 50 000 одна п’ятдесятитисячна – в 1 см – 500 м. Є основною вимірювальною картою. Призначена для офіцерів ланки взвод, рота, батальйон. В артилерії та ракетних військах вона використовується для топографічної підготовки стрільби і пуску ракет. У густонаселених районах ця карта використовується командирами та штабами для організації та планування бою, керування військами та орієнтування на місцевості.

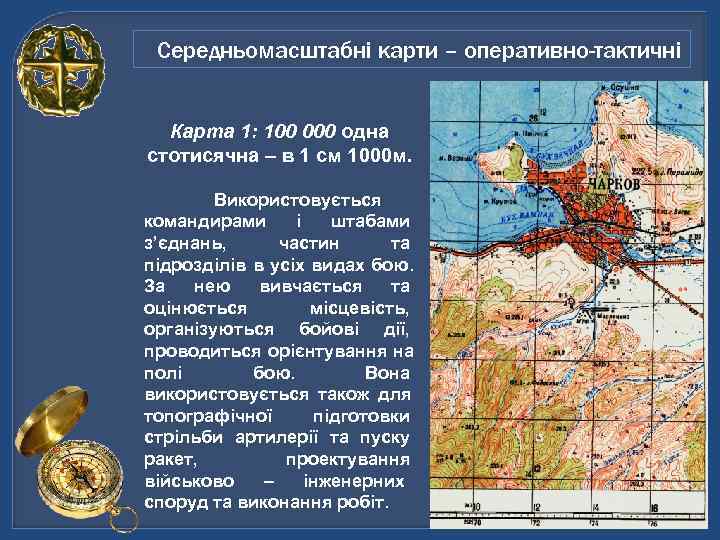

Середньомасштабні карти – оперативно-тактичні Карта 1: 100 000 одна стотисячна – в 1 см 1000 м. Використовується командирами і штабами з’єднань, частин та підрозділів в усіх видах бою. За нею вивчається та оцінюється місцевість, організуються бойові дії, проводиться орієнтування на полі бою. Вона використовується також для топографічної підготовки стрільби артилерії та пуску ракет, проектування військово – інженерних споруд та виконання робіт.

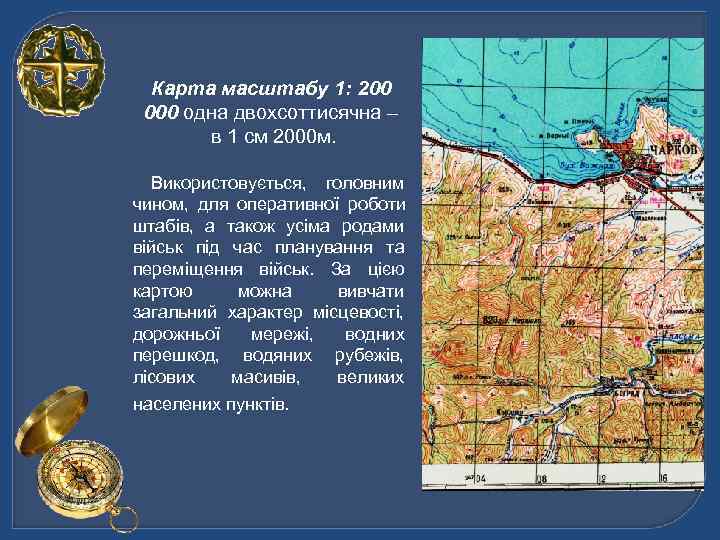

Карта масштабу 1: 200 000 одна двохсоттисячна – в 1 см 2000 м. Використовується, головним чином, для оперативної роботи штабів, а також усіма родами військ під час планування та переміщення військ. За цією картою можна вивчати загальний характер місцевості, дорожньої мережі, водних перешкод, водяних рубежів, лісових масивів, великих населених пунктів.

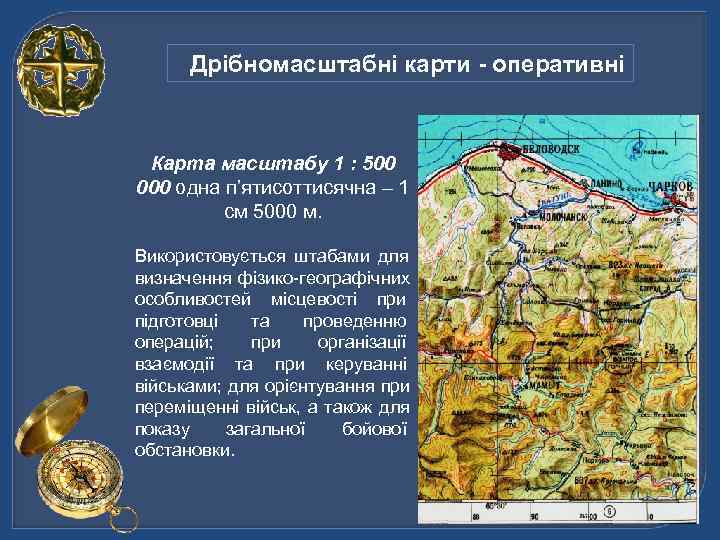

Дрібномасштабні карти - оперативні Карта масштабу 1 : 500 000 одна п’ятисоттисячна – 1 см 5000 м. Використовується штабами для визначення фізико-географічних особливостей місцевості при підготовці та проведенню операцій; при організації взаємодії та при керуванні військами; для орієнтування при переміщенні військ, а також для показу загальної бойової обстановки.

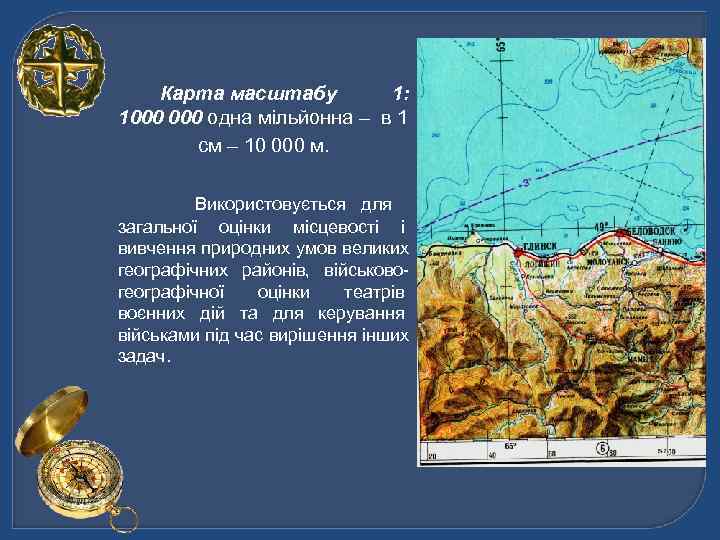

Карта масштабу 1: 1000 одна мільйонна – в 1 см – 10 000 м. Використовується для загальної оцінки місцевості і вивчення природних умов великих географічних районів, військово- географічної оцінки театрів воєнних дій та для керування військами під час вирішення інших задач.

СПЕЦІАЛЬНІ КАРТИ

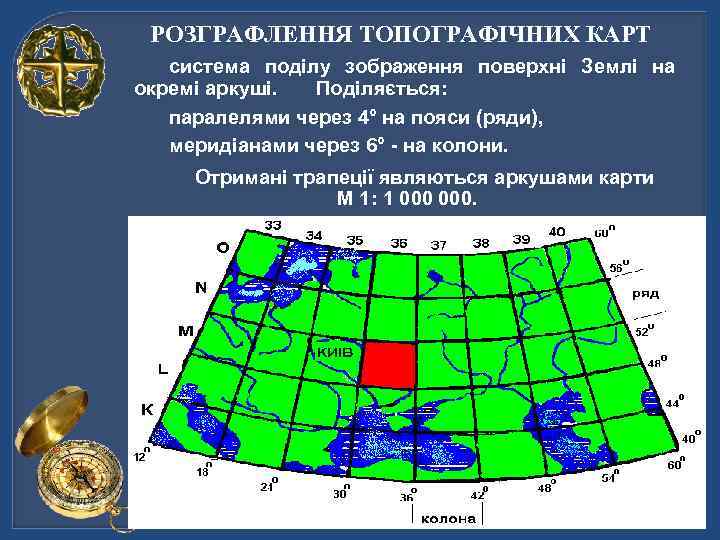

РОЗГРАФЛЕННЯ ТОПОГРАФІЧНИХ КАРТ система поділу зображення поверхні Землі на окремі аркуші. Поділяється: паралелями через 4° на пояси (ряди), меридіанами через 6° - на колони. Отримані трапеції являються аркушами карти М 1: 1 000.

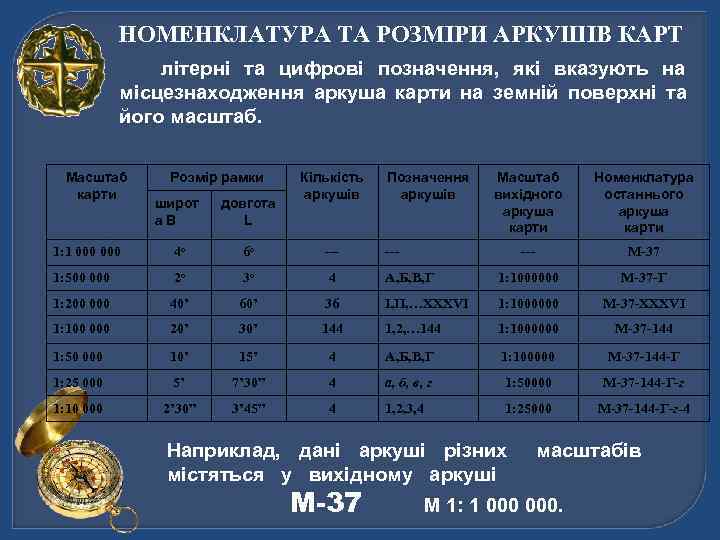

НОМЕНКЛАТУРА ТА РОЗМІРИ АРКУШІВ КАРТ літерні та цифрові позначення, які вказують на місцезнаходження аркуша карти на земній поверхні та його масштаб. Масштаб Розмір рамки Кількість Позначення Масштаб Номенклатура карти аркушів вихідного останнього широт довгота аркуша а B L карти 1: 1 000 4 о 6 о --- M-37 1: 500 000 2 o 3 o 4 A, Б, В, Г 1: 1000000 M-37 -Г 1: 200 000 40’ 60’ 36 I, II, …XXXVI 1: 1000000 M-37 -XXXVI 1: 100 000 20’ 30’ 144 1, 2, … 144 1: 1000000 M-37 -144 1: 50 000 10’ 15’ 4 А, Б, В, Г 1: 100000 М-37 -144 -Г 1: 25 000 5’ 7’ 30” 4 а, б, в, г 1: 50000 М-37 -144 -Г-г 1: 10 000 2’ 30” 3’ 45” 4 1, 2, 3, 4 1: 25000 M-37 -144 -Г-г-4 Наприклад, дані аркуші різних масштабів містяться у вихідному аркуші М-37 М 1: 1 000.

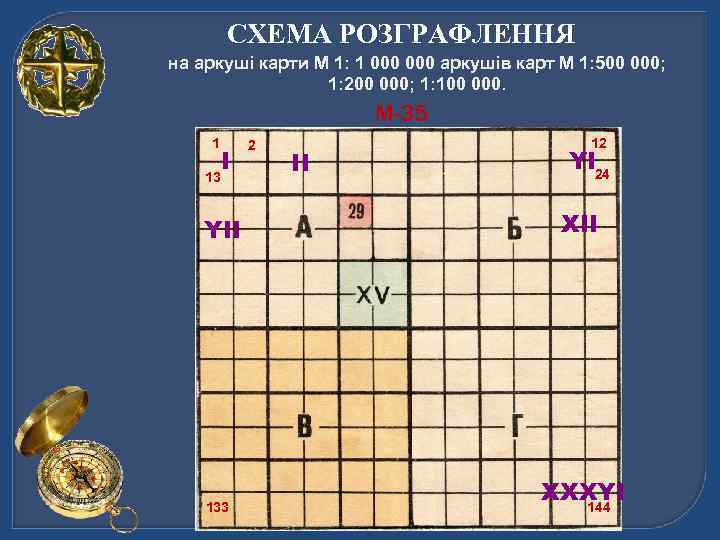

СХЕМА РОЗГРАФЛЕННЯ на аркуші карти М 1: 1 000 аркушів карт М 1: 500 000; 1: 200 000; 1: 100 000. М-35 1 2 12 І ІІ YІ24 13 YІІ ХІІ ХХХYІ 144 133

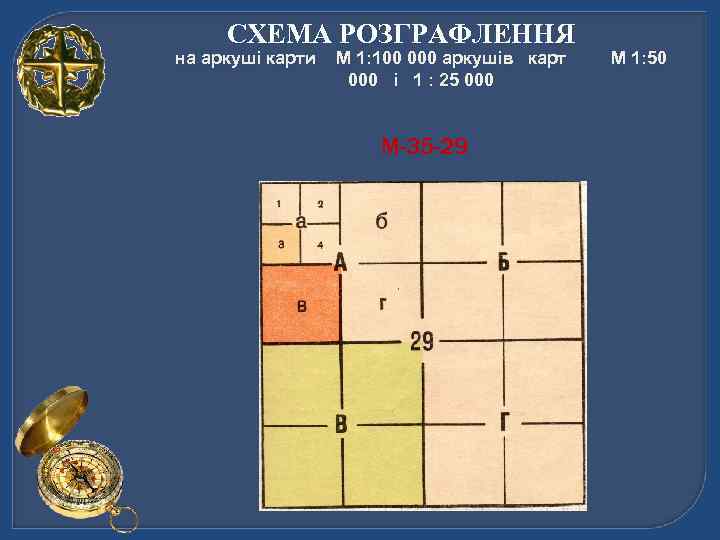

СХЕМА РОЗГРАФЛЕННЯ на аркуші карти М 1: 100 000 аркушів карт М 1: 50 000 і 1 : 25 000 М-35 -29

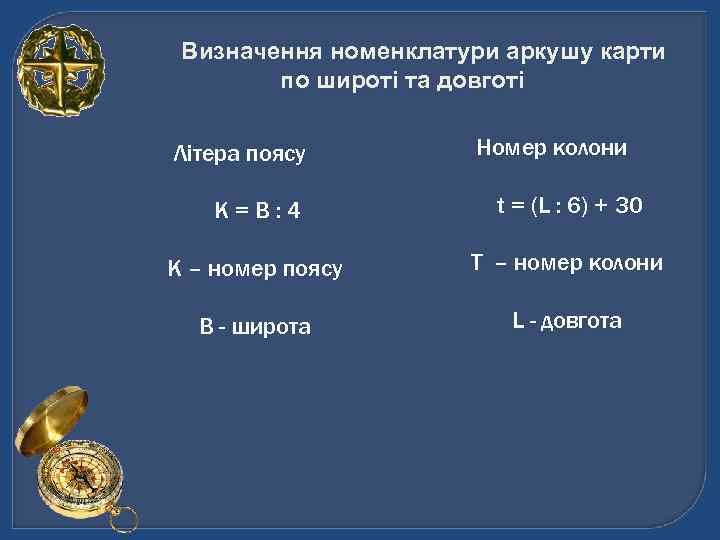

Визначення номенклатури аркушу карти по широті та довготі Літера поясу Номер колони K=В: 4 t = (L : 6) + 30 К – номер поясу T – номер колони В - широта L - довгота

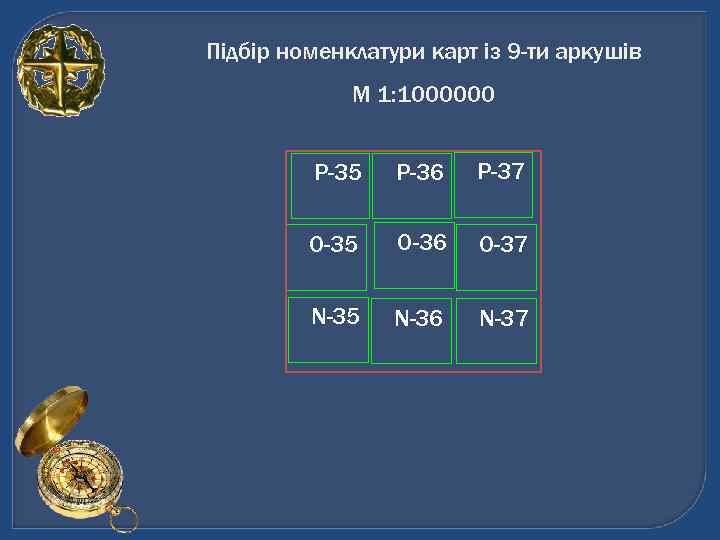

Підбір номенклатури карт із 9 -ти аркушів М 1: 1000000 Р-35 Р-36 Р-37 О-35 О-36 О-37 N-35 N-36 N-37

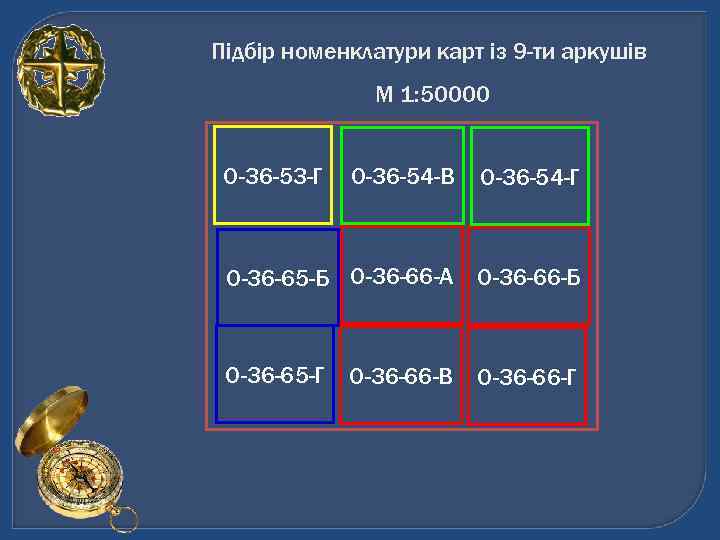

Підбір номенклатури карт із 9 -ти аркушів М 1: 50000 О-36 -53 -Г О-36 -54 -В О-36 -54 -Г О-36 -65 -Б О-36 -66 -А О-36 -66 -Б О-36 -65 -Г О-36 -66 -В О-36 -66 -Г

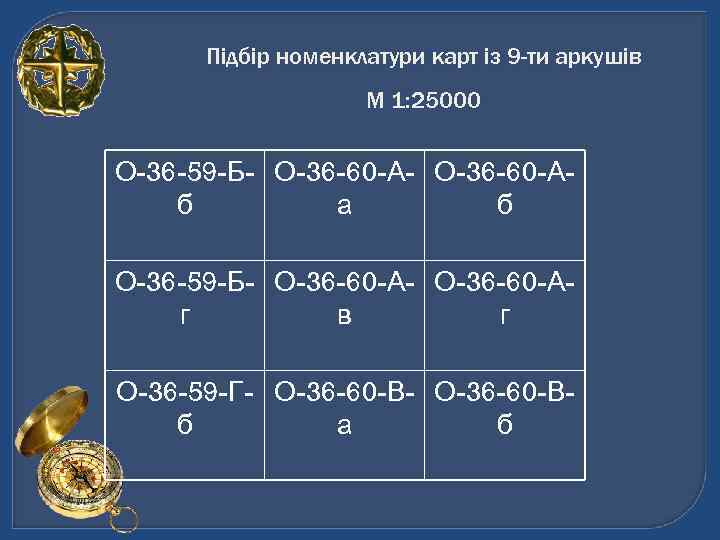

Підбір номенклатури карт із 9 -ти аркушів М 1: 25000 О-36 -59 -Б- О-36 -60 -А- б а б О-36 -59 -Б- О-36 -60 -А- г в г О-36 -59 -Г- О-36 -60 -В- б а б
