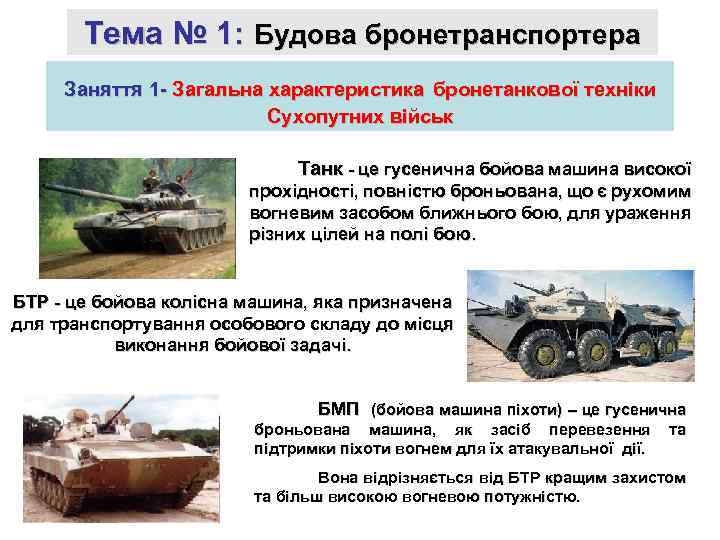

Тема № 1: Будова бронетранспортера Заняття 1 - Загальна характеристика бронетанкової техніки Сухопутних військ Тема № 1: Будова бронетранспортера Заняття 1 - Загальна характеристика бронетанкової техніки Сухопутних військ Танк - це гусенична бойова машина високої прохідності, повністю броньована, що є рухомим вогневим засобом ближнього бою, для ураження різних цілей на полі бою. БТР - це бойова колісна машина, яка призначена для транспортування особового складу до місця виконання бойової задачі. БМП (бойова машина піхоти) – це гусенична броньована машина, як засіб перевезення підтримки піхоти вогнем для їх атакувальної дії. та Вона відрізняється від БТР кращим захистом та більш високою вогневою потужністю.

Старший прапорщик ДИЯК ПАВЛО СТЕПАНОВИЧ 07. 11. 1970 12. 07. 2014 Старший прапорщик ДИЯК ПАВЛО СТЕПАНОВИЧ 07. 11. 1970 12. 07. 2014

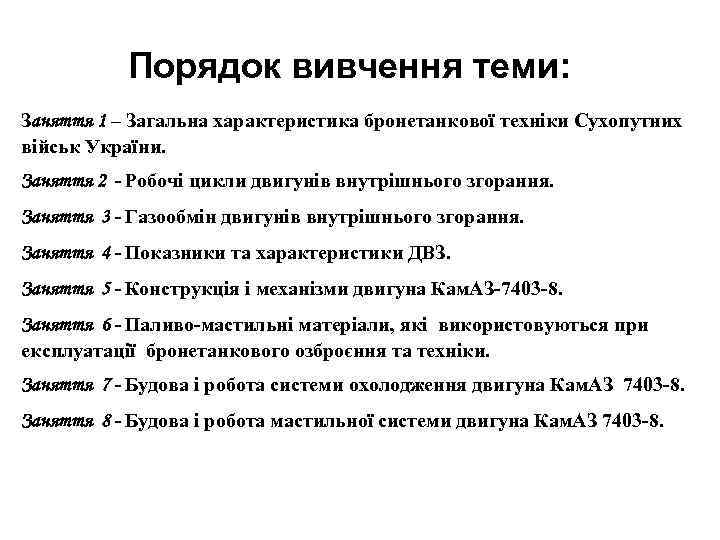

Порядок вивчення теми: Заняття 1 – Загальна характеристика бронетанкової техніки Сухопутних військ України. Заняття Порядок вивчення теми: Заняття 1 – Загальна характеристика бронетанкової техніки Сухопутних військ України. Заняття 2 - Робочі цикли двигунів внутрішнього згорання. Заняття 3 - Газообмін двигунів внутрішнього згорання. Заняття 4 - Показники та характеристики ДВЗ. Заняття 5 - Конструкція і механізми двигуна Кам. АЗ-7403 -8. Заняття 6 - Паливо-мастильні матеріали, які використовуються при експлуатації бронетанкового озброєння та техніки. Заняття 7 - Будова і робота системи охолодження двигуна Кам. АЗ 7403 -8. Заняття 8 - Будова і робота мастильної системи двигуна Кам. АЗ 7403 -8.

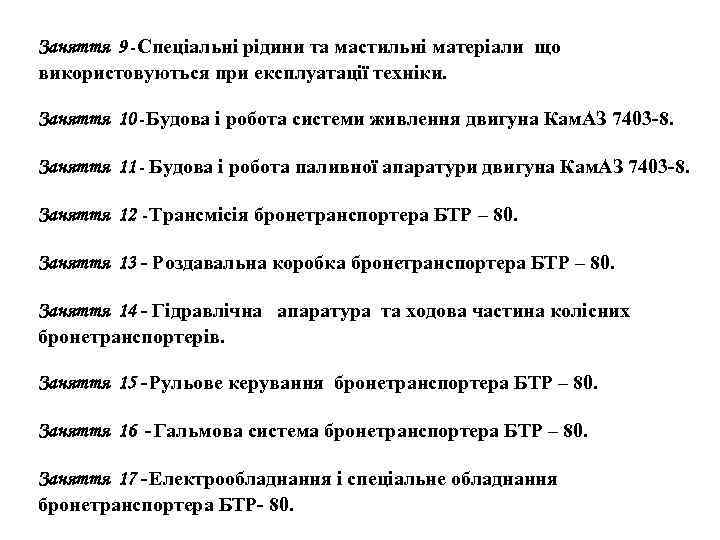

Заняття 9 - Спеціальні рідини та мастильні матеріали що використовуються при експлуатації техніки. Заняття Заняття 9 - Спеціальні рідини та мастильні матеріали що використовуються при експлуатації техніки. Заняття 10 - Будова і робота системи живлення двигуна Кам. АЗ 7403 -8. Заняття 11 - Будова і робота паливної апаратури двигуна Кам. АЗ 7403 -8. Заняття 12 - Трансмісія бронетранспортера БТР – 80. Заняття 13 - Роздавальна коробка бронетранспортера БТР – 80. Заняття 14 - Гідравлічна апаратура та ходова частина колісних бронетранспортерів. Заняття 15 - Рульове керування бронетранспортера БТР – 80. Заняття 16 - Гальмова система бронетранспортера БТР – 80. Заняття 17 - Електрообладнання і спеціальне обладнання бронетранспортера БТР- 80.

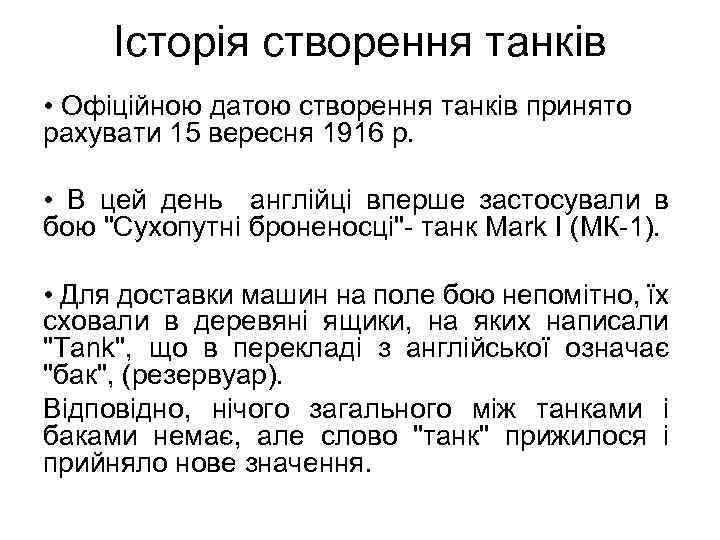

Історія створення танків • Офіційною датою створення танків принято рахувати 15 вересня 1916 р. Історія створення танків • Офіційною датою створення танків принято рахувати 15 вересня 1916 р. • В цей день англійці вперше застосували в бою "Сухопутні броненосці"- танк Mark I (МК-1). • Для доставки машин на поле бою непомітно, їх сховали в деревяні ящики, на яких написали "Tank", що в перекладі з англійської означає "бак", (резервуар). Відповідно, нічого загального між танками і баками немає, але слово "танк" прижилося і прийняло нове значення.

Перший танк радянської Росії ( «Русский Рено» , 1920 р. - серпень) Відновлений французский Перший танк радянської Росії ( «Русский Рено» , 1920 р. - серпень) Відновлений французский танк

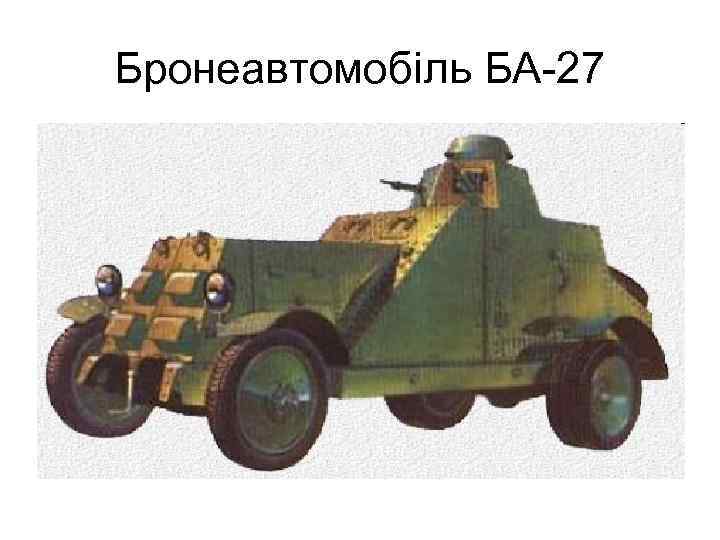

Бронеавтомобіль БА-27 Бронеавтомобіль БА-27

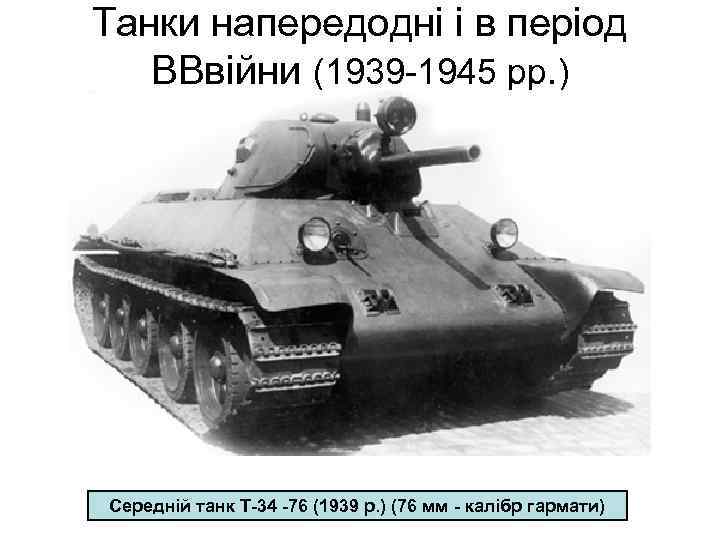

Танки напередодні і в період ВВвійни (1939 -1945 рр. ) Середній танк Т-34 -76 Танки напередодні і в період ВВвійни (1939 -1945 рр. ) Середній танк Т-34 -76 (1939 р. ) (76 мм - калібр гармати)

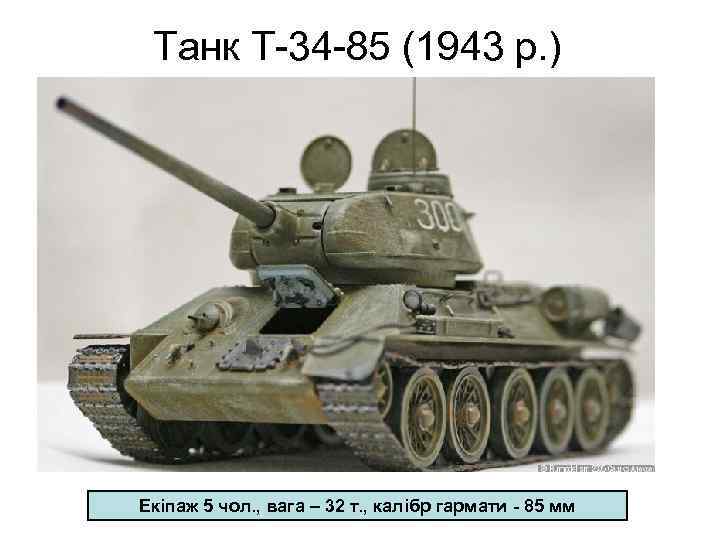

Танк Т-34 -85 (1943 р. ) Екіпаж 5 чол. , вага – 32 т. Танк Т-34 -85 (1943 р. ) Екіпаж 5 чол. , вага – 32 т. , калібр гармати - 85 мм

1 – е навчальне питання: Класифікація бронетанкової техніки Бронетанкову техніку поділяють на: • бронетанкове 1 – е навчальне питання: Класифікація бронетанкової техніки Бронетанкову техніку поділяють на: • бронетанкове озброєння: • середні танки Т-64, Т-72, Т-80, Т-84 - використовуються на озброєнні в танкових підрозділах; • броньовані машини підтримки танків (БМПТ); • самохідні артилерійські установки 2 СЗ; • бойові машини піхоти БМП-1, БМП-2, БМП-3 - використовуються на озброєнні в мотострілецьких і танкових підрозділах; • бойові машини десанту БМД-1, 2, 3 – використовуються на озброєнні в десантних підрозділах; • бойові розвідувальні дозорні машини БРДМ та бронетранспортери БТР- 60, 70, 80 - що використовуються в мотострілецьких, танкових і розвідувальних підрозділах; • бронетранспортери на базі танків (БТР-Т); • бойові важкі машини піхоти (БВМП); • ПРП (пересувні розвідувальні машини), КШМ та машини управління на базі БМП і БТР. • бронетанкову техніку: • танкові тягачі БТС - 2, 4, 5; • БРЭМ-1, 3 - тягач, призначений для технічного обслуговування, ремонту й евакуації танків; • БРЭМ-2 - призначені для технічного обслуговування, ремонту й евакуації БМП; • машини технічної допомоги МТД; • майстерні МТО-БТР - призначені для технічного обслуговування і ремонту бронетранспортерів; майстерні МТО-БТ, ТРМ-А, ТРМ-Б, ЕГЗМ, МЕСТ, ПРЗС – призначені для технічного обслуговування і ремонту бронетранспортерів, БМП, танків, САУ; • БММД – броньовані машини медичної допомоги. • мотоцикли МВ 650 М, на яких ведеться технічна розвідка; • пожежний танк.

Танк Т- 62 Принятий на озброєння в 1962 р. Гладкоствольна гармата, калібр 115 мм. Танк Т- 62 Принятий на озброєння в 1962 р. Гладкоствольна гармата, калібр 115 мм.

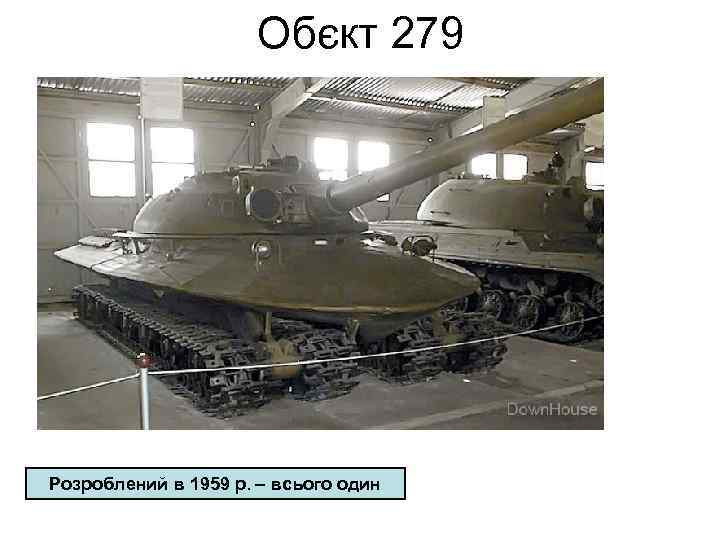

Обєкт 279 Розроблений в 1959 р. – всього один Обєкт 279 Розроблений в 1959 р. – всього один

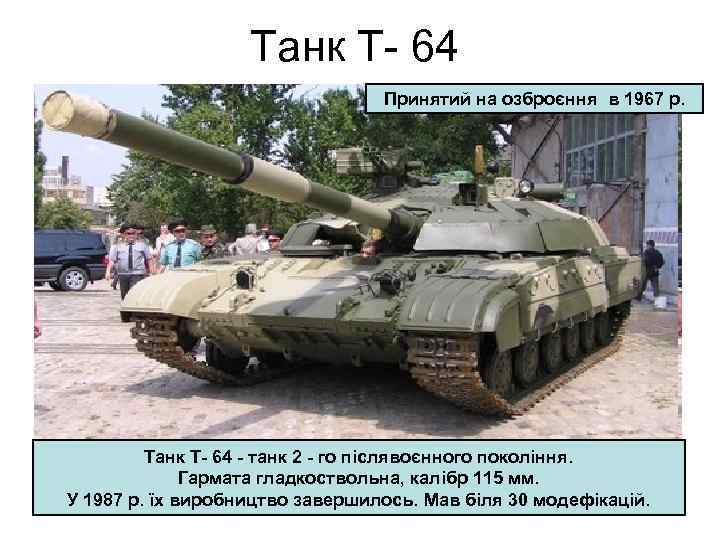

Танк Т- 64 Принятий на озброєння в 1967 р. Танк Т- 64 - танк Танк Т- 64 Принятий на озброєння в 1967 р. Танк Т- 64 - танк 2 - го післявоєнного покоління. Гармата гладкоствольна, калібр 115 мм. У 1987 р. їх виробництво завершилось. Мав біля 30 модефікацій.

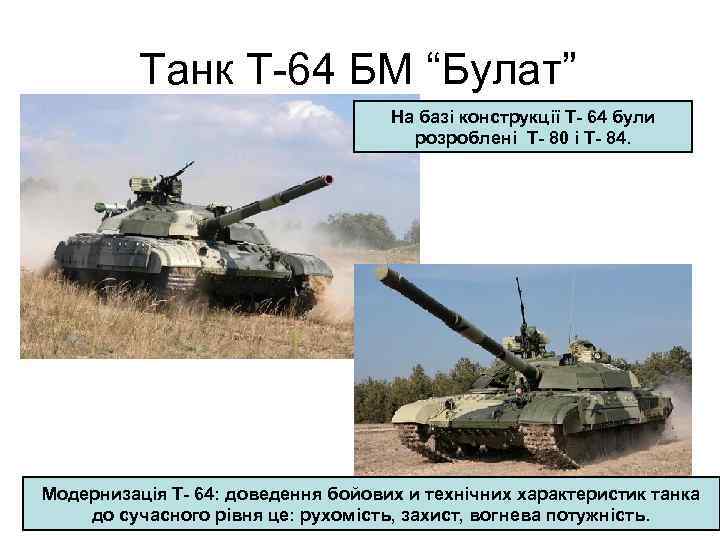

Танк Т-64 БМ “Булат” На базі конструкції Т- 64 були розроблені Т- 80 і Танк Т-64 БМ “Булат” На базі конструкції Т- 64 були розроблені Т- 80 і Т- 84. Модернизація Т- 64: доведення бойових и технічних характеристик танка до сучасного рівня це: рухомість, захист, вогнева потужність.

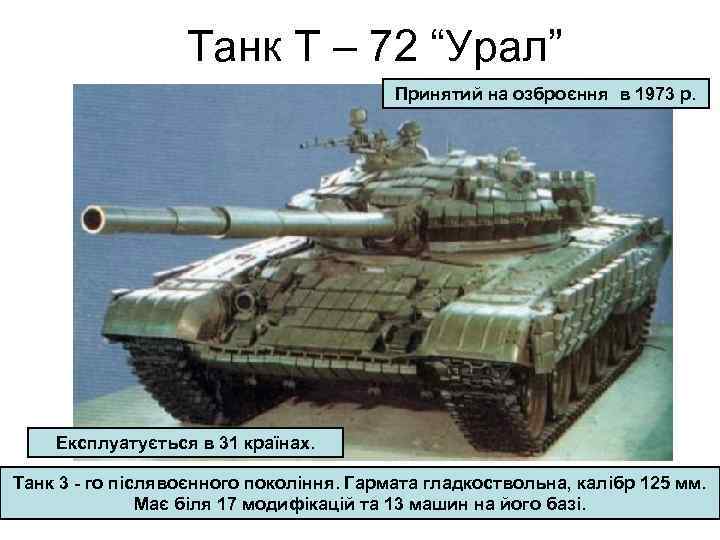

Танк Т – 72 “Урал” Принятий на озброєння в 1973 р. Експлуатується в 31 Танк Т – 72 “Урал” Принятий на озброєння в 1973 р. Експлуатується в 31 країнах. Танк 3 - го післявоєнного покоління. Гармата гладкоствольна, калібр 125 мм. Має біля 17 модифікацій та 13 машин на його базі.

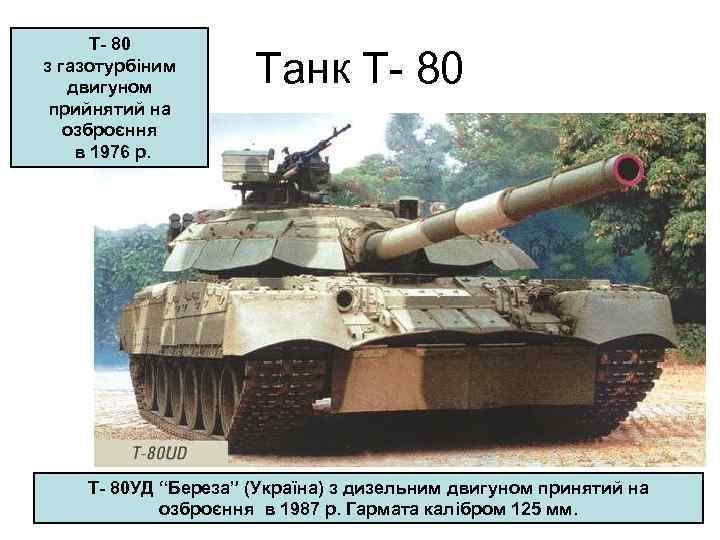

Т- 80 з газотурбіним двигуном прийнятий на озброєння в 1976 р. Танк Т- 80 Т- 80 з газотурбіним двигуном прийнятий на озброєння в 1976 р. Танк Т- 80 УД “Береза” (Україна) з дизельним двигуном принятий на озброєння в 1987 р. Гармата калібром 125 мм.

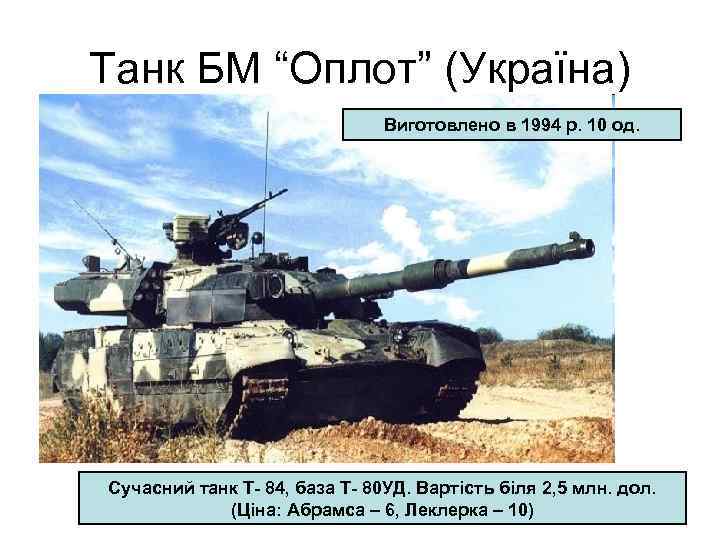

Танк БМ “Оплот” (Україна) Виготовлено в 1994 р. 10 од. Сучасний танк Т- 84, Танк БМ “Оплот” (Україна) Виготовлено в 1994 р. 10 од. Сучасний танк Т- 84, база Т- 80 УД. Вартість біля 2, 5 млн. дол. (Ціна: Абрамса – 6, Леклерка – 10)

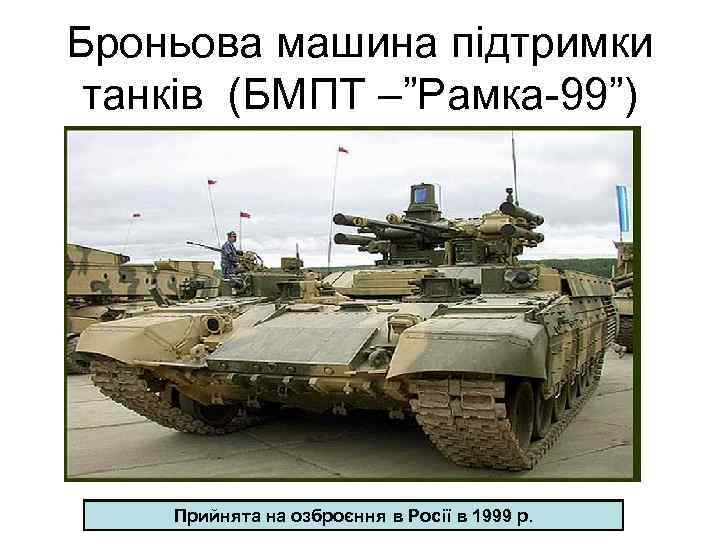

Броньова машина підтримки танків (БМПТ –”Рамка-99”) Прийнята на озброєння в Росії в 1999 р. Броньова машина підтримки танків (БМПТ –”Рамка-99”) Прийнята на озброєння в Росії в 1999 р.

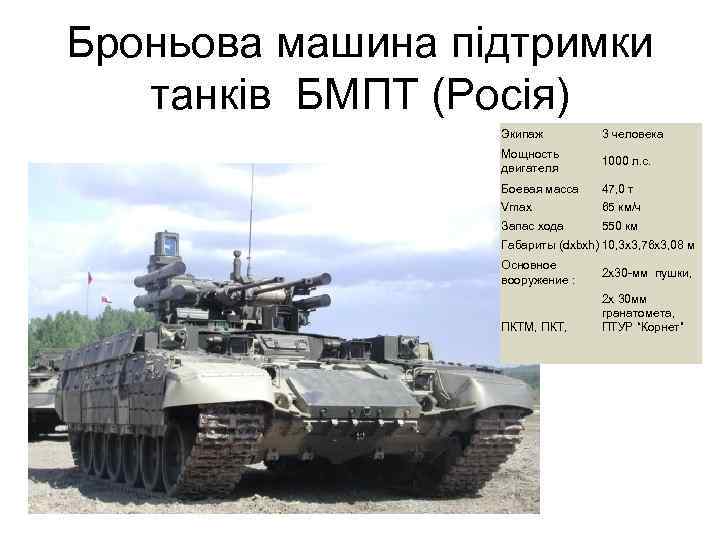

Броньова машина підтримки танків БМПТ (Росія) Экипаж 3 человека Мощность двигателя 1000 л. с. Броньова машина підтримки танків БМПТ (Росія) Экипаж 3 человека Мощность двигателя 1000 л. с. Боевая масса 47, 0 т Vmax 65 км/ч Запас хода 550 км Габариты (dхbхh) 10, 3 х3, 76 х3, 08 м Основное вооружение : ПКТМ, ПКТ, 2 х30 -мм пушки, 2 х 30 мм гранатомета, ПТУР “Корнет”

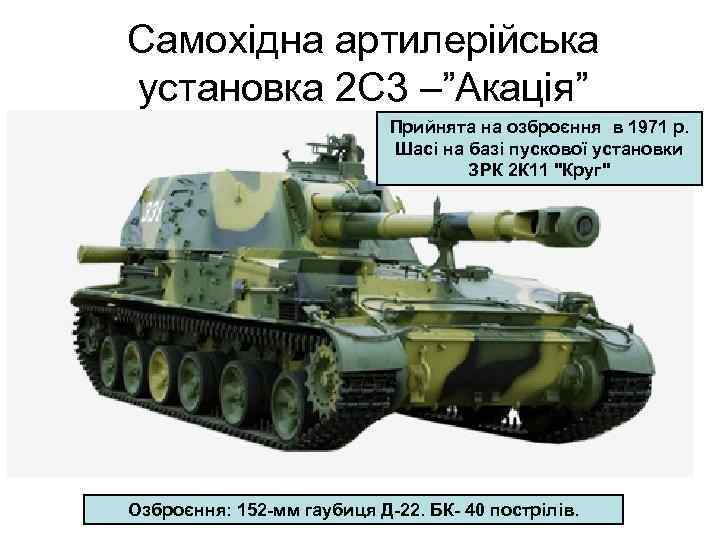

Самохідна артилерійська установка 2 С 3 –”Акація” Прийнята на озброєння в 1971 р. Шасі Самохідна артилерійська установка 2 С 3 –”Акація” Прийнята на озброєння в 1971 р. Шасі на базі пускової установки ЗРК 2 К 11 "Круг" Озброєння: 152 -мм гаубиця Д-22. БК- 40 пострілів.

Бойова машина піхоти БМП-1 Принята на озброєння в 1966 р. Калібр гармати-76 мм. Бойова машина піхоти БМП-1 Принята на озброєння в 1966 р. Калібр гармати-76 мм.

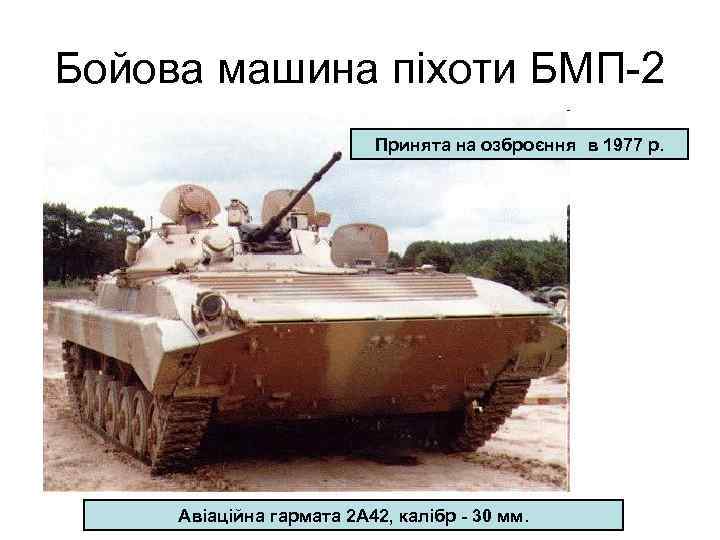

Бойова машина піхоти БМП-2 Принята на озброєння в 1977 р. Авіаційна гармата 2 А Бойова машина піхоти БМП-2 Принята на озброєння в 1977 р. Авіаційна гармата 2 А 42, калібр - 30 мм.

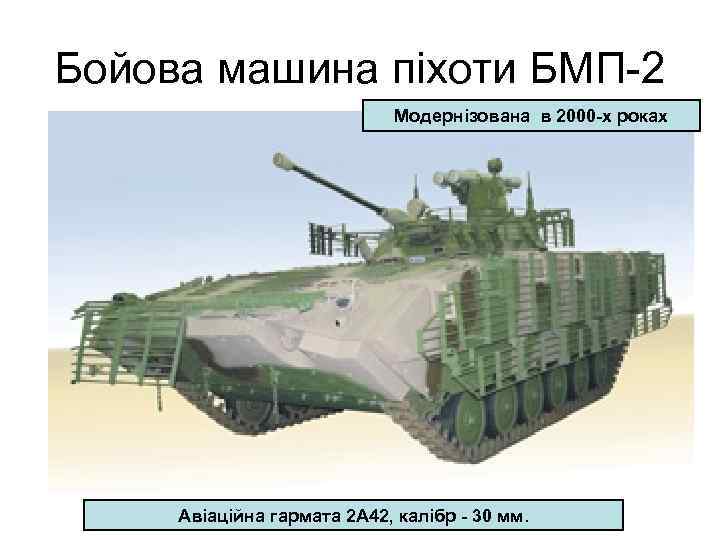

Бойова машина піхоти БМП-2 Модернізована в 2000 -х роках Авіаційна гармата 2 А 42, Бойова машина піхоти БМП-2 Модернізована в 2000 -х роках Авіаційна гармата 2 А 42, калібр - 30 мм.

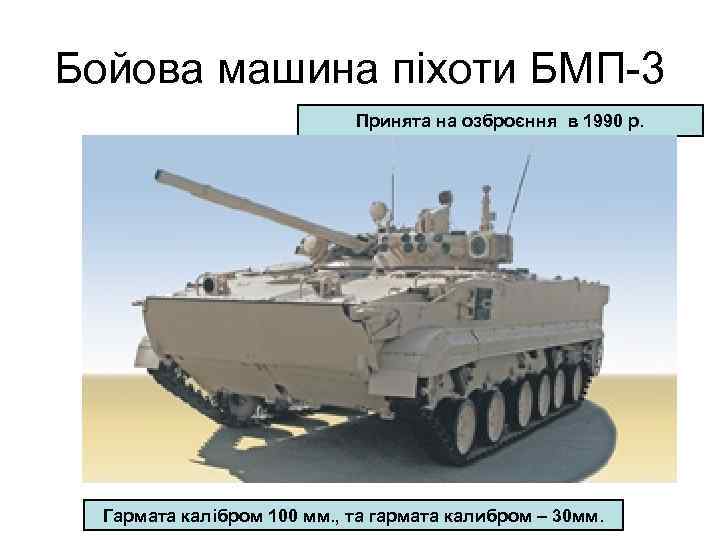

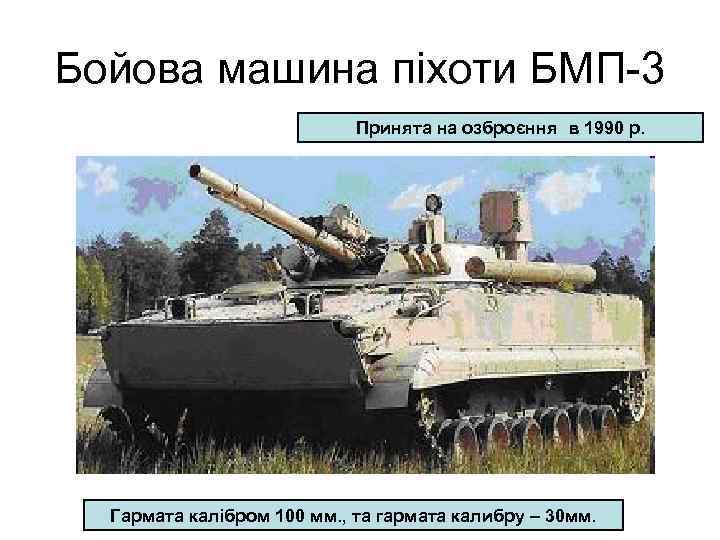

Бойова машина піхоти БМП-3 Принята на озброєння в 1990 р. Гармата калібром 100 мм. Бойова машина піхоти БМП-3 Принята на озброєння в 1990 р. Гармата калібром 100 мм. , та гармата калибру – 30 мм.

Бойова машина піхоти БМП-3 Принята на озброєння в 1990 р. Гармата калібром 100 мм. Бойова машина піхоти БМП-3 Принята на озброєння в 1990 р. Гармата калібром 100 мм. , та гармата калибром – 30 мм.

Бойова машина десанту БМД-2 Принята на озброєння в 1985 р. Авіаційна гармата, калібр - Бойова машина десанту БМД-2 Принята на озброєння в 1985 р. Авіаційна гармата, калібр - 30 мм.

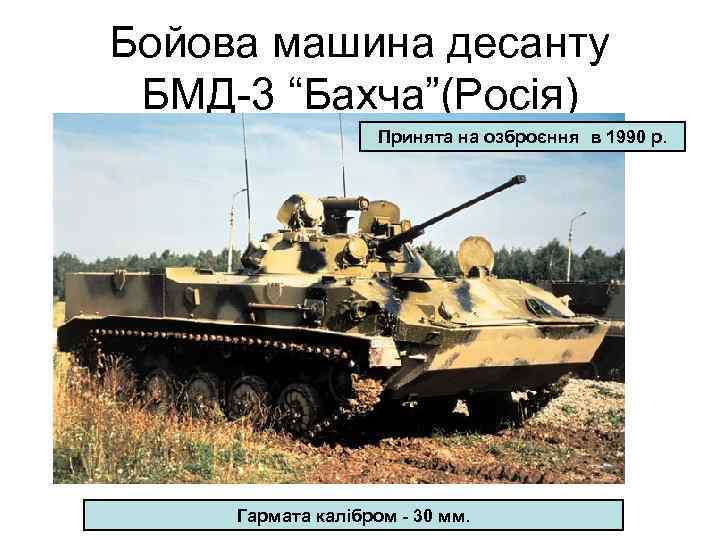

Бойова машина десанту БМД-3 “Бахча”(Росія) Принята на озброєння в 1990 р. Гармата калібром - Бойова машина десанту БМД-3 “Бахча”(Росія) Принята на озброєння в 1990 р. Гармата калібром - 30 мм.

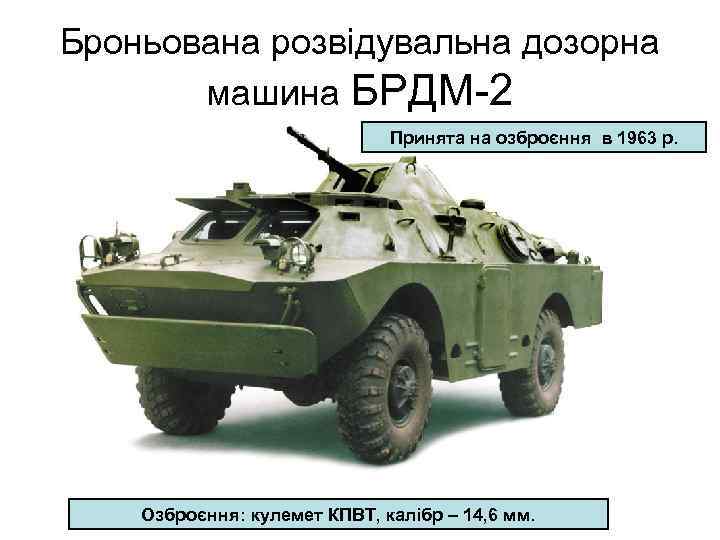

Броньована розвідувальна дозорна машина БРДМ-2 Принята на озброєння в 1963 р. Озброєння: кулемет КПВТ, Броньована розвідувальна дозорна машина БРДМ-2 Принята на озброєння в 1963 р. Озброєння: кулемет КПВТ, калібр – 14, 6 мм.

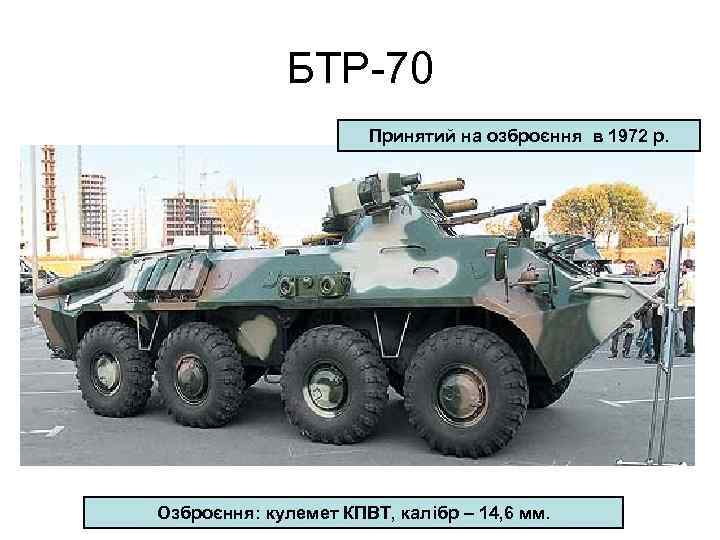

БТР-70 Принятий на озброєння в 1972 р. Озброєння: кулемет КПВТ, калібр – 14, 6 БТР-70 Принятий на озброєння в 1972 р. Озброєння: кулемет КПВТ, калібр – 14, 6 мм.

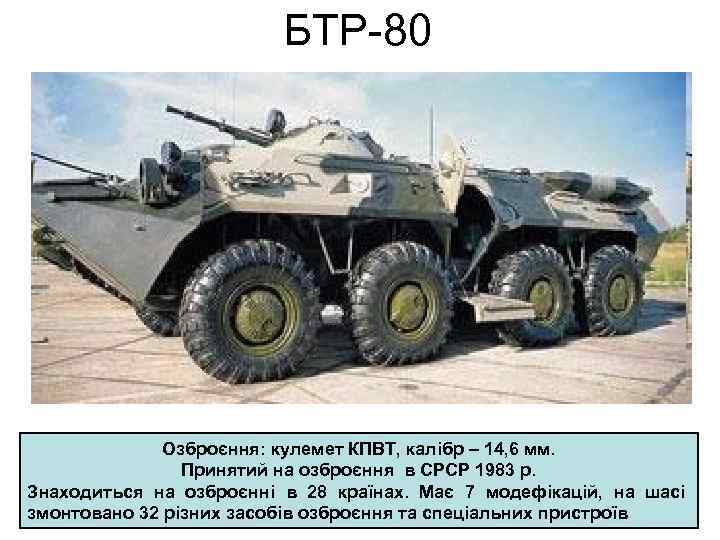

БТР-80 Озброєння: кулемет КПВТ, калібр – 14, 6 мм. Принятий на озброєння в СРСР БТР-80 Озброєння: кулемет КПВТ, калібр – 14, 6 мм. Принятий на озброєння в СРСР 1983 р. Знаходиться на озброєнні в 28 країнах. Має 7 модефікацій, на шасі змонтовано 32 різних засобів озброєння та спеціальних пристроїв

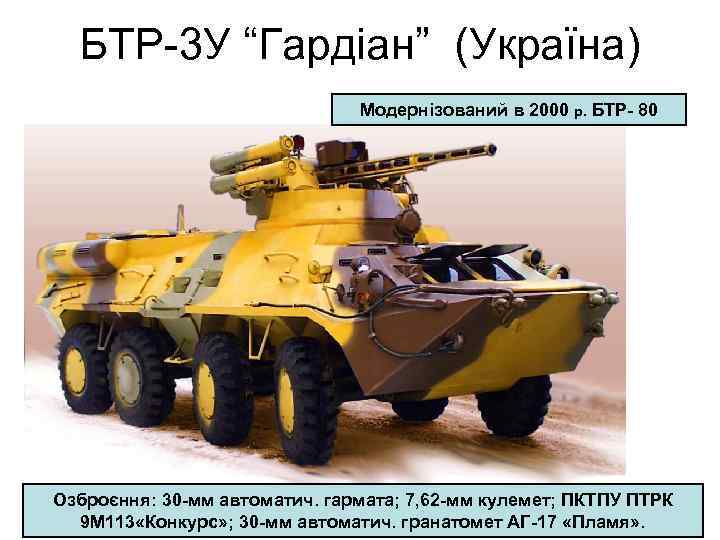

БТР-3 У “Гардіан” (Україна) Модернізований в 2000 р. БТР- 80 Озброєння: 30 -мм автоматич. БТР-3 У “Гардіан” (Україна) Модернізований в 2000 р. БТР- 80 Озброєння: 30 -мм автоматич. гармата; 7, 62 -мм кулемет; ПКТПУ ПТРК 9 М 113 «Конкурс» ; 30 -мм автоматич. гранатомет АГ-17 «Пламя» .

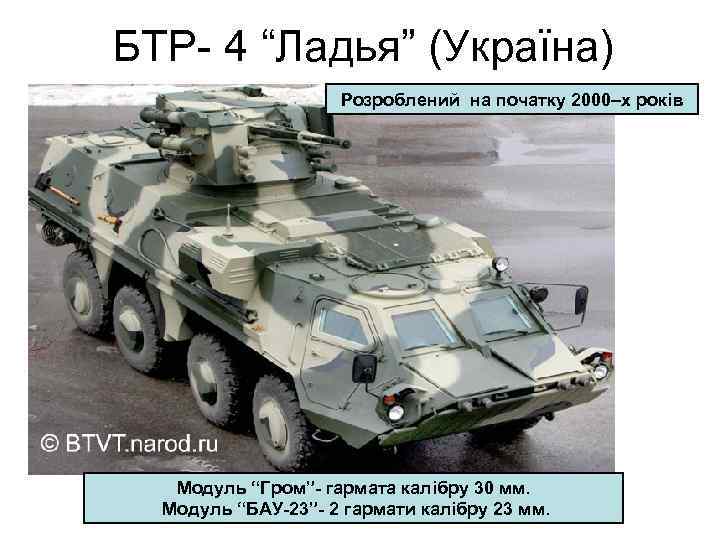

БТР- 4 “Ладья” (Україна) Розроблений на початку 2000–х років Модуль “Гром”- гармата калібру 30 БТР- 4 “Ладья” (Україна) Розроблений на початку 2000–х років Модуль “Гром”- гармата калібру 30 мм. Модуль “БАУ-23”- 2 гармати калібру 23 мм.

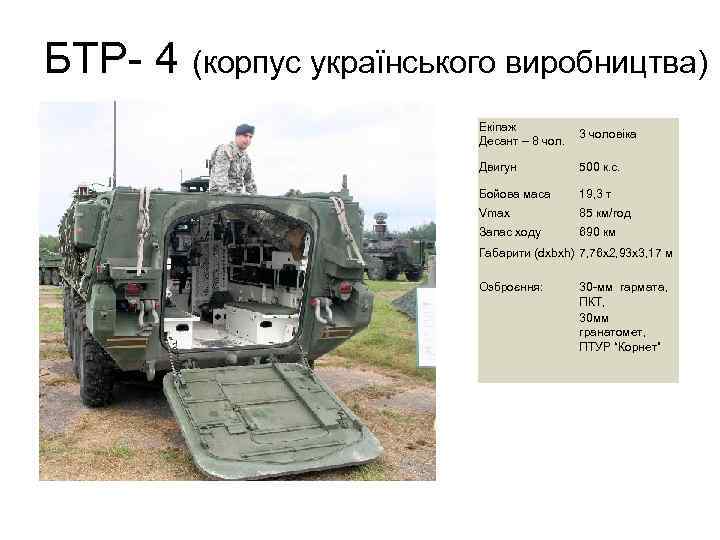

БТР- 4 (корпус українського виробництва) Екіпаж Десант – 8 чол. 3 чоловіка Двигун 500 БТР- 4 (корпус українського виробництва) Екіпаж Десант – 8 чол. 3 чоловіка Двигун 500 к. с. Бойова маса 19, 3 т Vmax 85 км/год Запас ходу 690 км Габарити (dхbхh) 7, 76 х2, 93 х3, 17 м Озброєння: 30 -мм гармата, ПКТ, 30 мм гранатомет, ПТУР “Корнет”

Бойова машина піхоти БМПВ-64 Бойова машина піхоти БМПВ-64

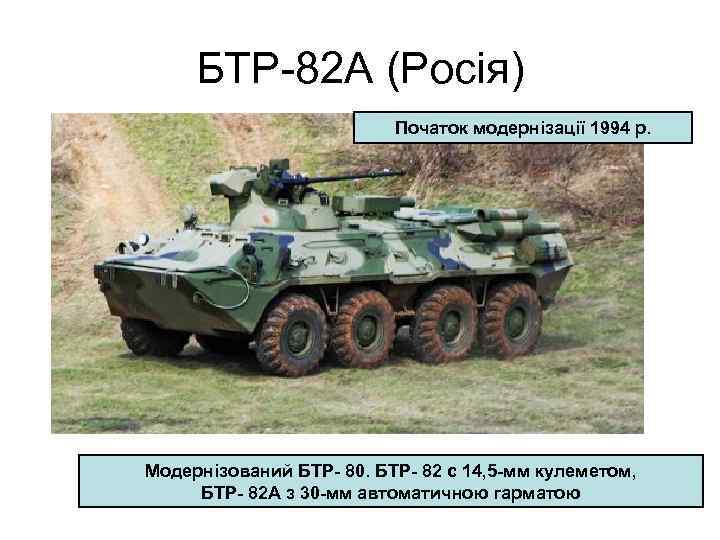

БТР-82 А (Росія) Початок модернізації 1994 р. Модернізований БТР- 80. БТР- 82 с 14, БТР-82 А (Росія) Початок модернізації 1994 р. Модернізований БТР- 80. БТР- 82 с 14, 5 -мм кулеметом, БТР- 82 А з 30 -мм автоматичною гарматою

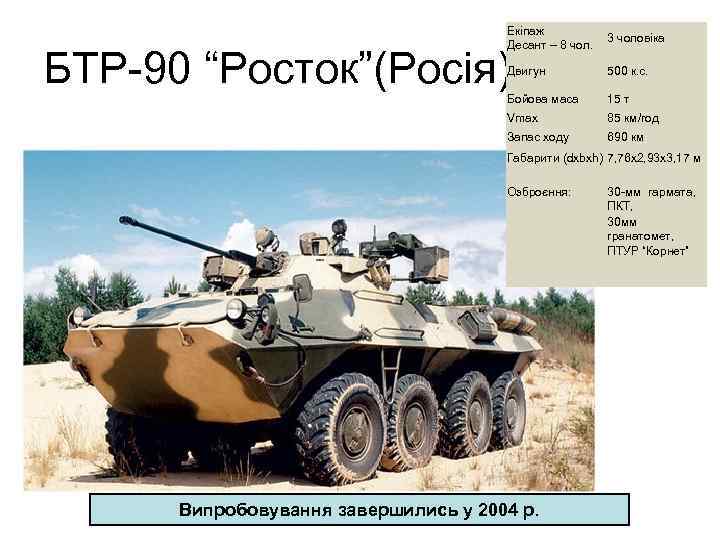

Екіпаж Десант – 8 чол. 3 чоловіка Двигун 500 к. с. Бойова маса 15 Екіпаж Десант – 8 чол. 3 чоловіка Двигун 500 к. с. Бойова маса 15 т Vmax 85 км/год Запас ходу 690 км БТР-90 “Росток”(Росія) Габарити (dхbхh) 7, 76 х2, 93 х3, 17 м Озброєння: Випробовування завершились у 2004 р. 30 -мм гармата, ПКТ, 30 мм гранатомет, ПТУР “Корнет”

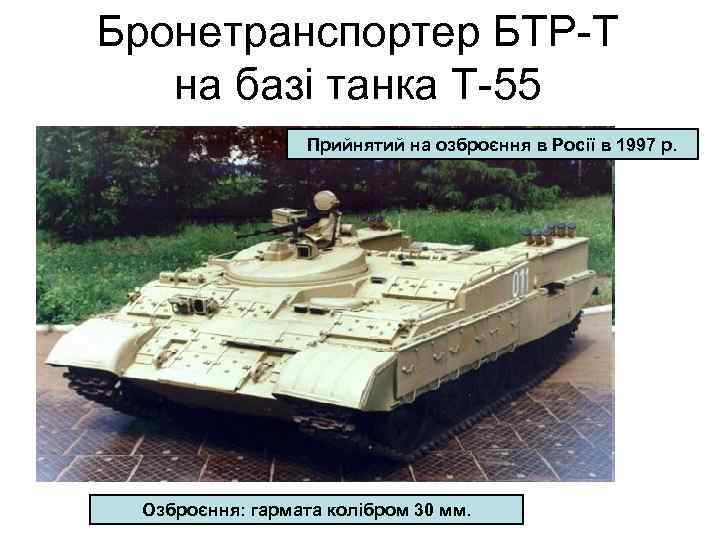

Бронетранспортер БТР-Т на базі танка Т-55 Прийнятий на озброєння в Росії в 1997 р. Бронетранспортер БТР-Т на базі танка Т-55 Прийнятий на озброєння в Росії в 1997 р. Озброєння: гармата колібром 30 мм.

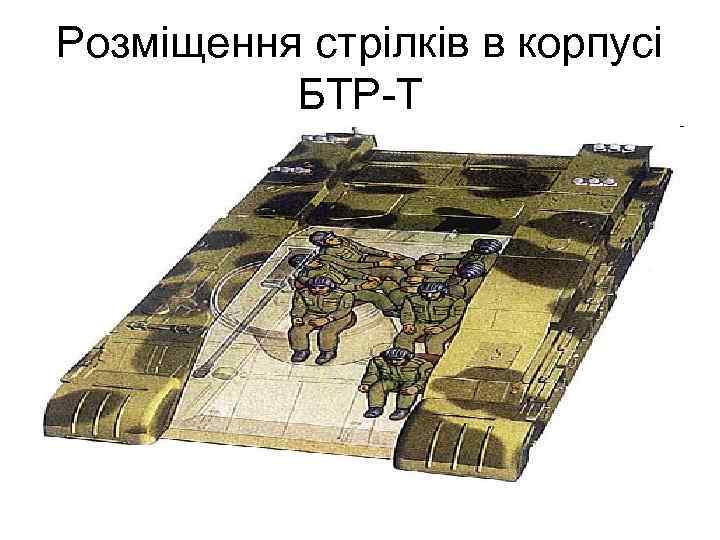

Розміщення стрілків в корпусі БТР-Т Розміщення стрілків в корпусі БТР-Т

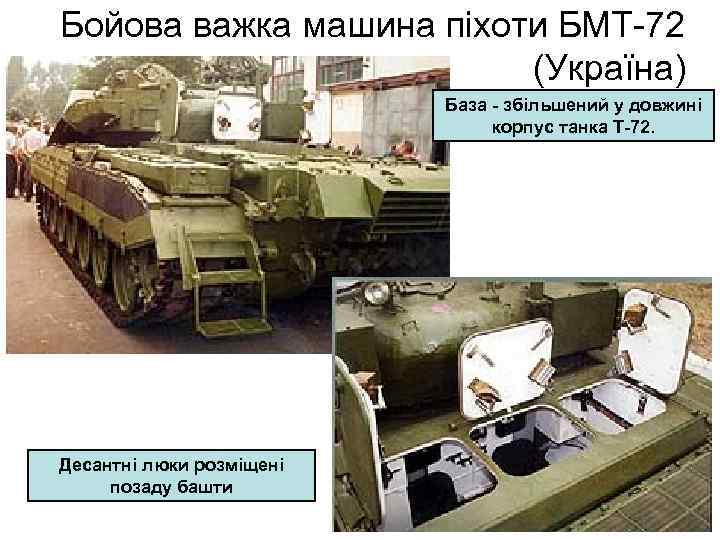

Бойова важка машина піхоти БМТ-72 (Україна) База - збільшений у довжині корпус танка Т-72. Бойова важка машина піхоти БМТ-72 (Україна) База - збільшений у довжині корпус танка Т-72. Десантні люки розміщені позаду башти

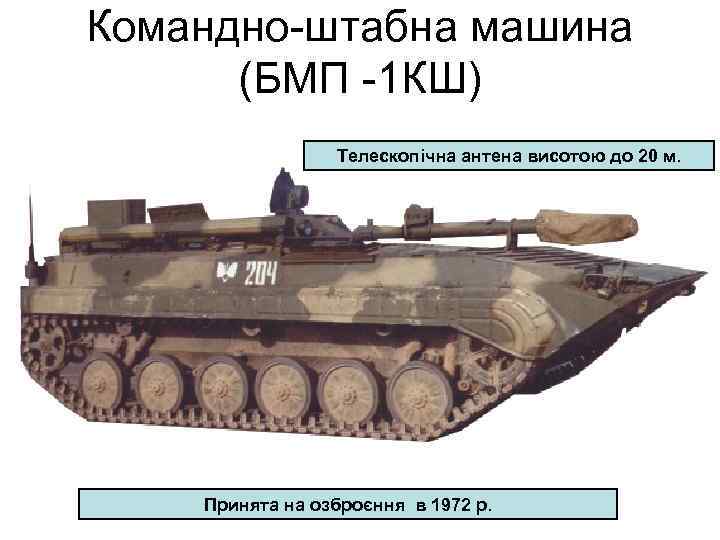

Командно-штабна машина (БМП -1 КШ) Телескопічна антена висотою до 20 м. Принята на озброєння Командно-штабна машина (БМП -1 КШ) Телескопічна антена висотою до 20 м. Принята на озброєння в 1972 р.

Бронетанкова техніка Бронетанкова техніка

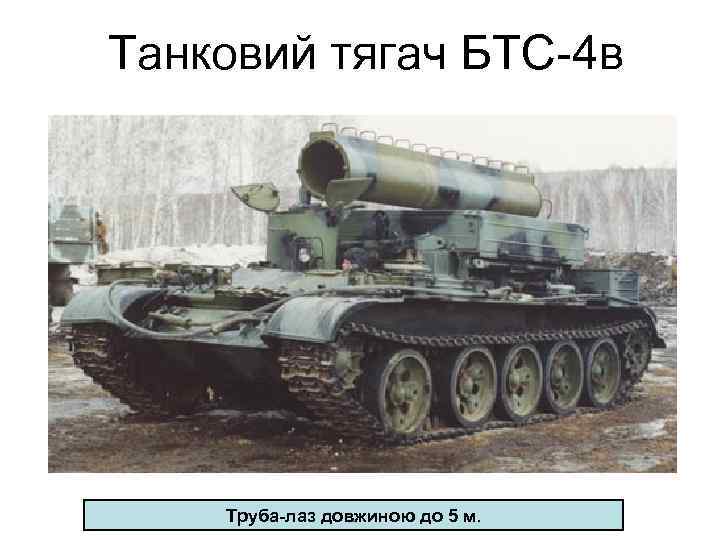

Танковий тягач БТС-4 в Труба-лаз довжиною до 5 м. Танковий тягач БТС-4 в Труба-лаз довжиною до 5 м.

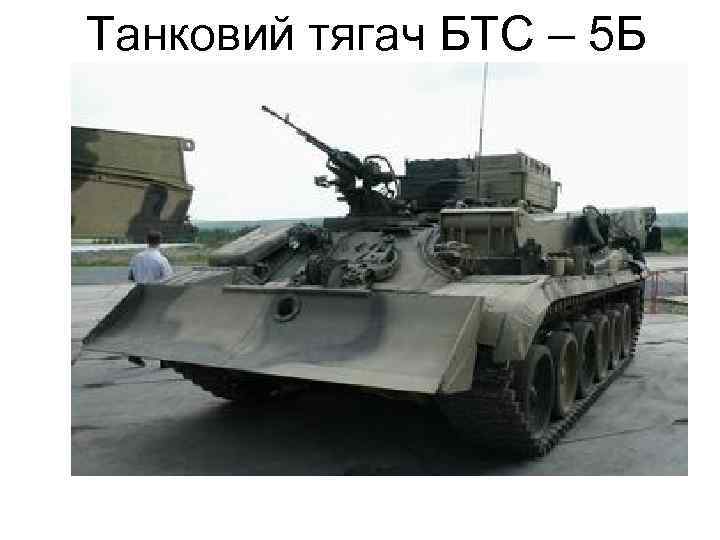

Танковий тягач БТС – 5 Б Танковий тягач БТС – 5 Б

Танковий тягач БТС – 5 Б Танковий тягач БТС – 5 Б

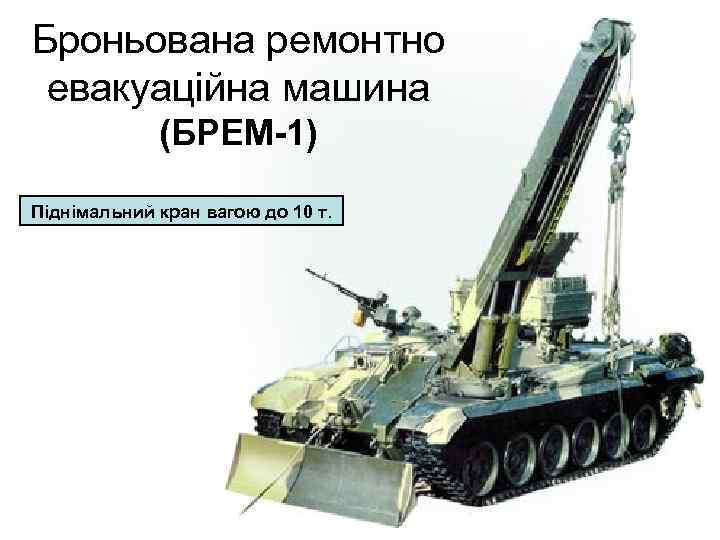

Броньована ремонтно евакуаційна машина (БРЕМ-1) Піднімальний кран вагою до 10 т. Броньована ремонтно евакуаційна машина (БРЕМ-1) Піднімальний кран вагою до 10 т.

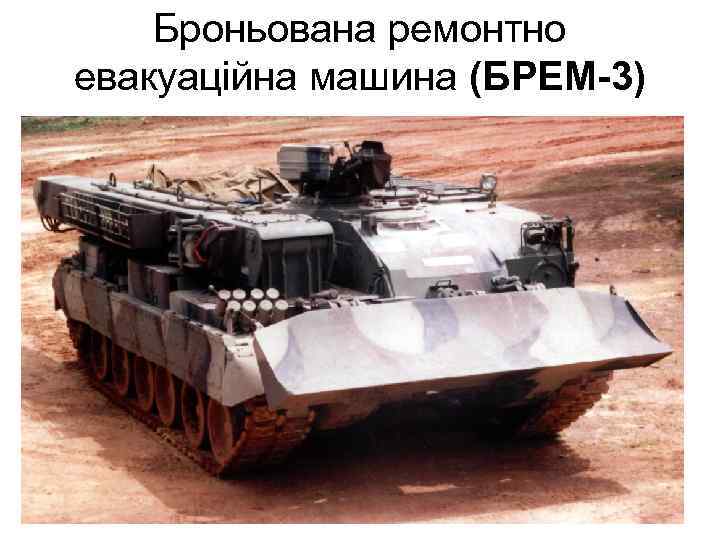

Броньована ремонтно евакуаційна машина (БРЕМ-3) Броньована ремонтно евакуаційна машина (БРЕМ-3)

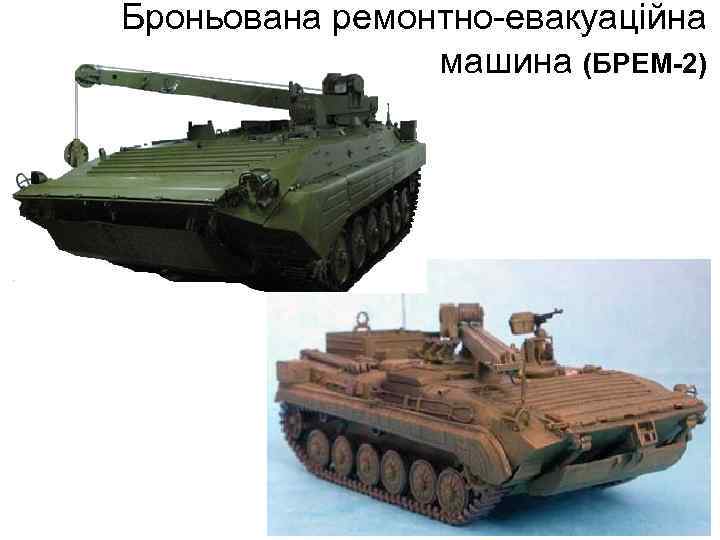

Броньована ремонтно-евакуаційна машина (БРЕМ-2) Броньована ремонтно-евакуаційна машина (БРЕМ-2)

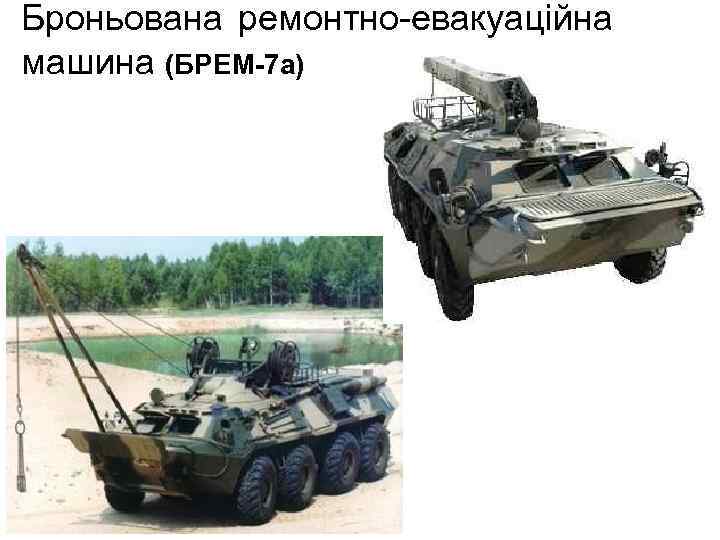

Броньована ремонтно-евакуаційна машина (БРЕМ-7 а) Броньована ремонтно-евакуаційна машина (БРЕМ-7 а)

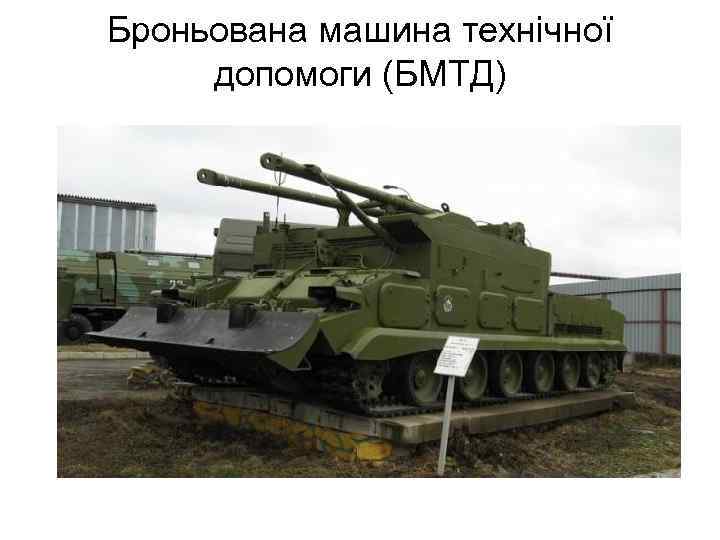

Броньована машина технічної допомоги (БМТД) Броньована машина технічної допомоги (БМТД)

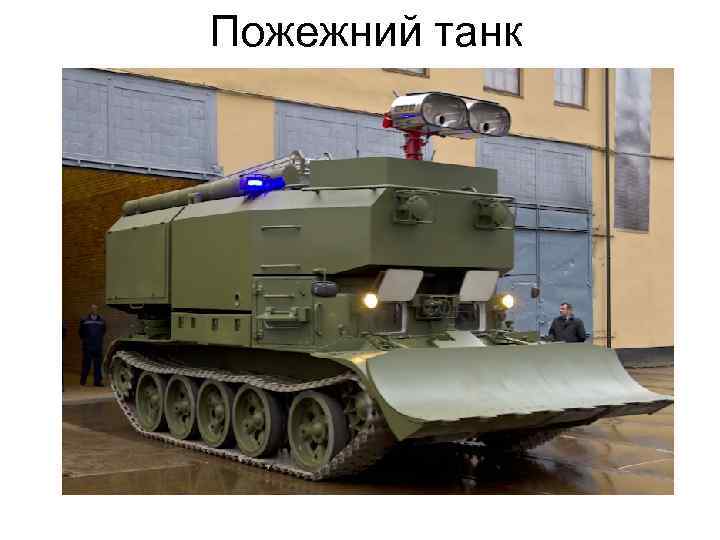

Пожежний танк Пожежний танк

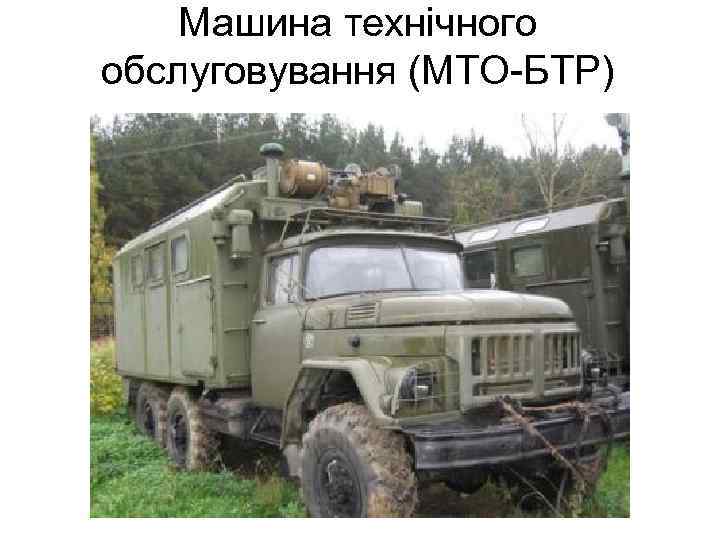

Машина технічного обслуговування (МТО-БТР) Машина технічного обслуговування (МТО-БТР)

Броньована машина медичної допомоги (БММД) База: БТР - 70. Броньована машина медичної допомоги (БММД) База: БТР - 70.

2 – е навчальне питання: Основні ТТХ бронетанкової техніки Основні характеристики БТР-70 БТР-80 Повна 2 – е навчальне питання: Основні ТТХ бронетанкової техніки Основні характеристики БТР-70 БТР-80 Повна маса, кг (бойова вага) 11500 Максимальна швидкість по шосе (на плаву), км/год. Витрата палива на 100 км по суші (ґрунт. дорозі), л. 42000 80 (9 -10) 65 (7 -9) 60 (під водою до 5) 48 (60 -130) 92 (до 100) 240 (до 450) 475 420 470 30 35 до 2, 5 УТД-20 4 -х тактний; Дизель – 8 -ми циліндр. V подібний 120 гр. В – 46 -6 4 -х тактний; багато паливний дизель 8 -ми циліндр. V подібний 60 гр. 300 840 ЗМЗ-4905 4 -х тактний карбюраторн. 8 циліндр. V подібний 90 гр. Двигун: марка, тип. Максимальна потужність, к. с 14000 475 Подолання рів, м. 13600 72 (116) Подоланий підйом, град Т-72 80 (9 -10) Дорожній просвіт, мм. БМП -2 . 120 х2 КАМАЗ-7403. 8 4 -х тактний; Дизель – 8 -ми циліндр. V подібний 90 гр. 260

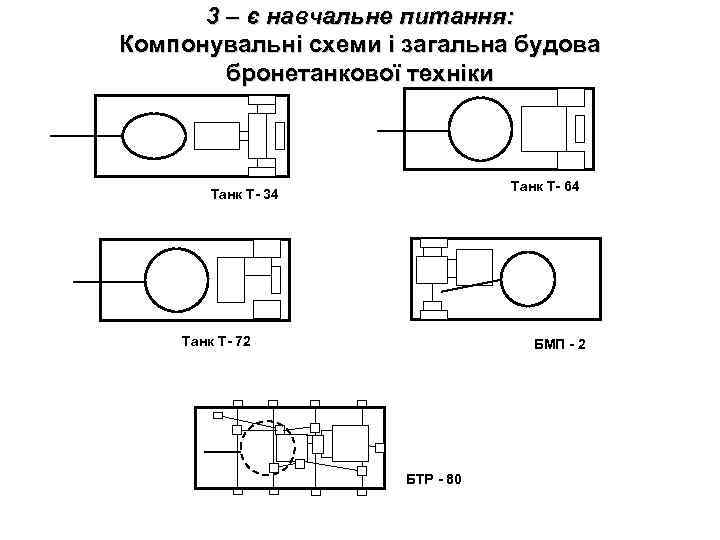

3 – є навчальне питання: Компонувальні схеми і загальна будова бронетанкової техніки Танк Т- 3 – є навчальне питання: Компонувальні схеми і загальна будова бронетанкової техніки Танк Т- 64 Танк Т- 34 Танк Т- 72 БМП - 2 БТР - 80

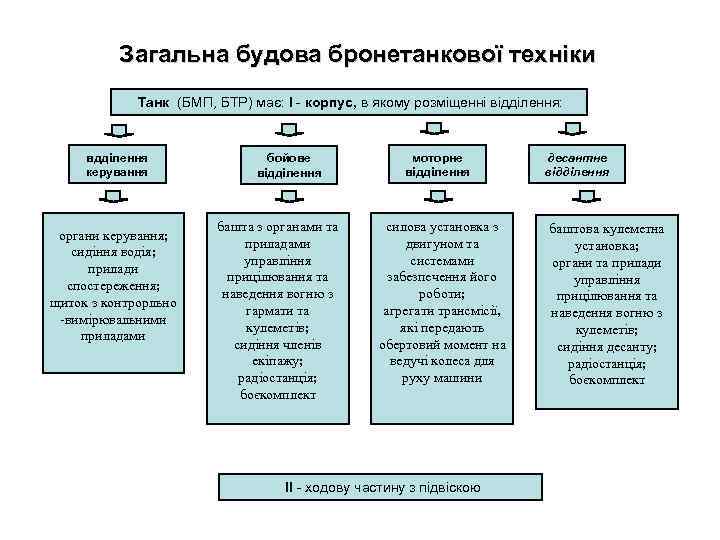

Загальна будова бронетанкової техніки Танк (БМП, БТР) має: І - корпус, в якому розміщенні Загальна будова бронетанкової техніки Танк (БМП, БТР) має: І - корпус, в якому розміщенні відділення: вдділення керування органи керування; сидіння водія; прилади спостереження; щиток з контрорльно -вимірювальними приладами бойове відділення башта з органами та приладами управління прицілювання та наведення вогню з гармати та кулеметів; сидіння членів екіпажу; радіостанція; боєкомплект моторне відділення силова установка з двигуном та системами забезпечення його роботи; агрегати трансмісії, які передають обертовий момент на ведучі колеса для руху машини ІІ - ходову частину з підвіскою десантне відділення баштова кулеметна установка; органи та прилади управління прицілювання та наведення вогню з кулеметів; сидіння десанту; радіостанція; боєкомплект

Компонування танка 1 - гусеничні стрічки; 2 - гармата; 3 – надгусенична полка; 4 Компонування танка 1 - гусеничні стрічки; 2 - гармата; 3 – надгусенична полка; 4 – пускові димової завіси; 5 – башта; 6 – мотрно-трансмісійне відділення; 7 - башта командира; 8 – кулемет; 9 – корпус танка; 10 – лобовий броневий лист корпуса

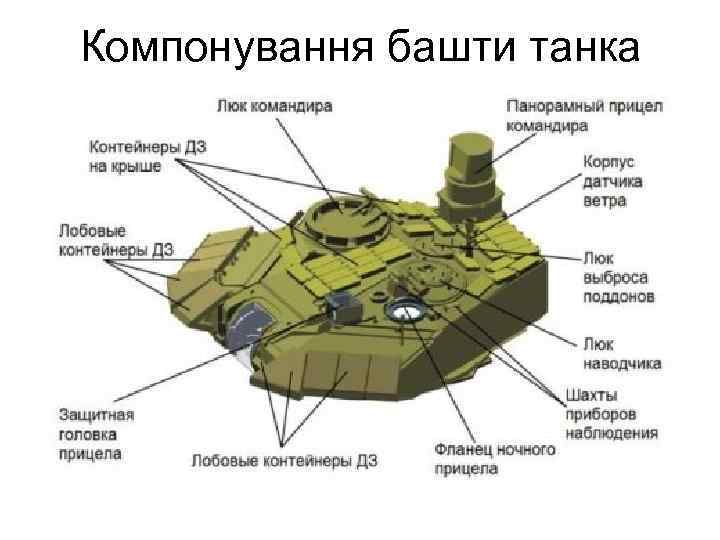

Компонування башти танка Компонування башти танка

Основна бойова і технічна характеристика танка Т- 80 - УД “Береза” • Маса 44 Основна бойова і технічна характеристика танка Т- 80 - УД “Береза” • Маса 44 т. , • розміри: 7, 0 х 3, 5 х 2, 2 м, • 6 - ти циліндровий двигун 6 –ТДФ - 2, дизельний, двотактний, з горизонтальним розташуванням циліндрів; максимальна потужність 883 к. Вт (1000 к. с. ); • ємність внутрішніх баків 1300 л; • запас ходу 540 км. • Озброєння: гладкоствольна гармата калібру 125 мм з боєкомплектом 38 снарядів, прицільна дальність стрільби до 4000 м, скорострільність 6 -8 в/хв. , кулемети ПКТ і НСВТ калібру 12, 7 мм; мається система лазерного наведення ПТУРС.

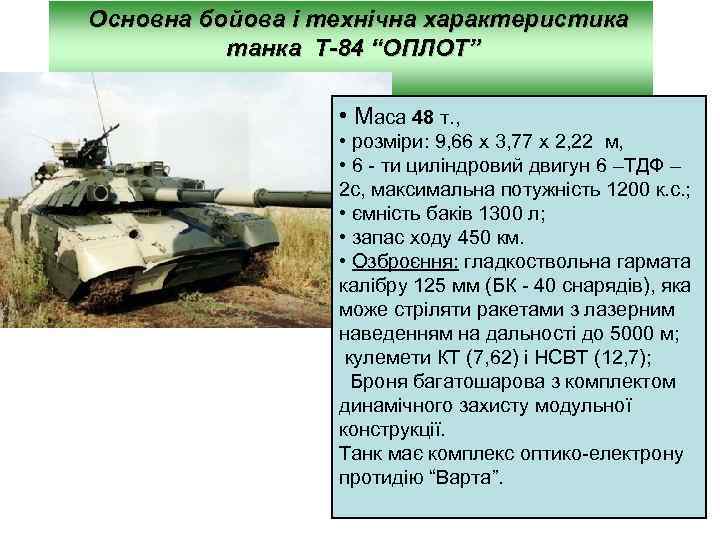

Основна бойова і технічна характеристика танка Т-84 “ОПЛОТ” • Маса 48 т. , • Основна бойова і технічна характеристика танка Т-84 “ОПЛОТ” • Маса 48 т. , • розміри: 9, 66 х 3, 77 х 2, 22 м, • 6 - ти циліндровий двигун 6 –ТДФ – 2 с, максимальна потужність 1200 к. с. ; • ємність баків 1300 л; • запас ходу 450 км. • Озброєння: гладкоствольна гармата калібру 125 мм (БК - 40 снарядів), яка може стріляти ракетами з лазерним наведенням на дальності до 5000 м; кулемети КТ (7, 62) і НСВТ (12, 7); Броня багатошарова з комплектом динамічного захисту модульної конструкції. Танк має комплекс оптико-електрону протидію “Варта”.

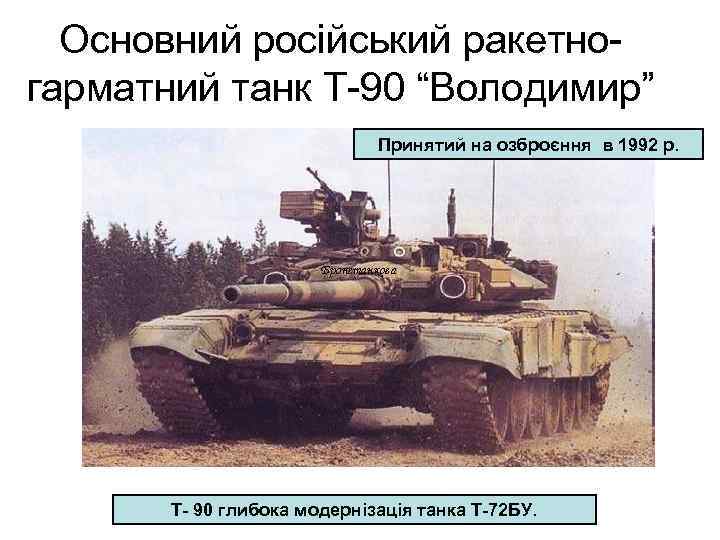

Основний російський ракетногарматний танк Т-90 “Володимир” Принятий на озброєння в 1992 р. Бронетанкова Т- Основний російський ракетногарматний танк Т-90 “Володимир” Принятий на озброєння в 1992 р. Бронетанкова Т- 90 глибока модернізація танка Т-72 БУ.

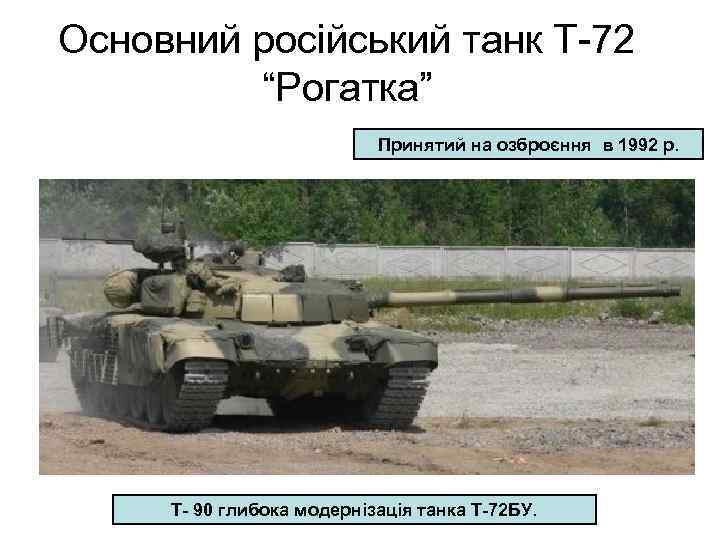

Основний російський танк Т-72 “Рогатка” Принятий на озброєння в 1992 р. Т- 90 глибока Основний російський танк Т-72 “Рогатка” Принятий на озброєння в 1992 р. Т- 90 глибока модернізація танка Т-72 БУ.

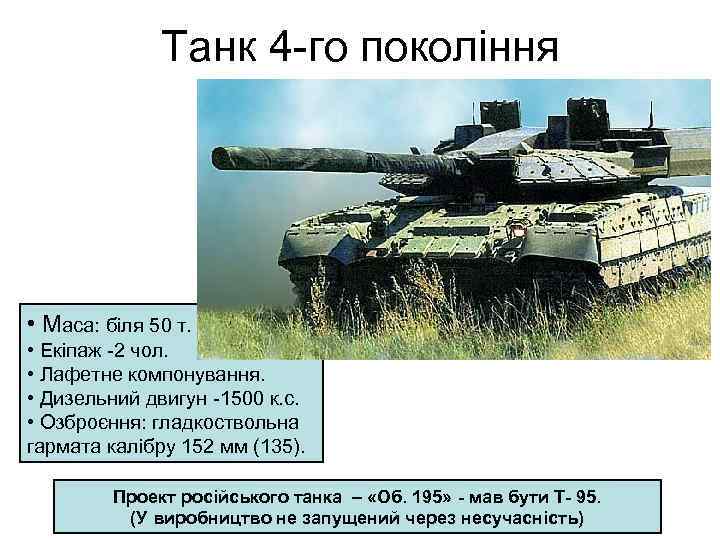

Танк 4 -го покоління • Маса: біля 50 т. • Екіпаж -2 чол. • Танк 4 -го покоління • Маса: біля 50 т. • Екіпаж -2 чол. • Лафетне компонування. • Дизельний двигун -1500 к. с. • Озброєння: гладкоствольна гармата калібру 152 мм (135). Проект російського танка – «Об. 195» - мав бути Т- 95. (У виробництво не запущений через несучасність)

Танк 5 -го покоління у різних проекціях Танк 5 -го покоління у різних проекціях

Танки 5 -го покоління Перспективний танк майбутнього - замість башти платформа, яка обертається в Танки 5 -го покоління Перспективний танк майбутнього - замість башти платформа, яка обертається в корпусі танка

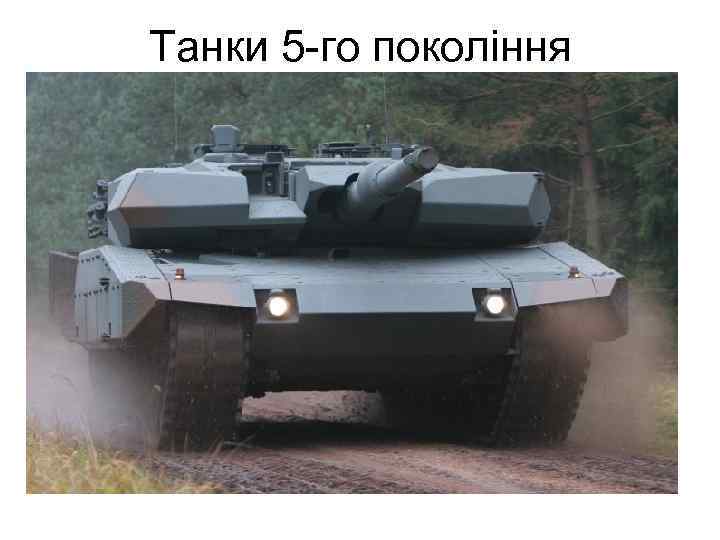

Танки 5 -го покоління Танки 5 -го покоління

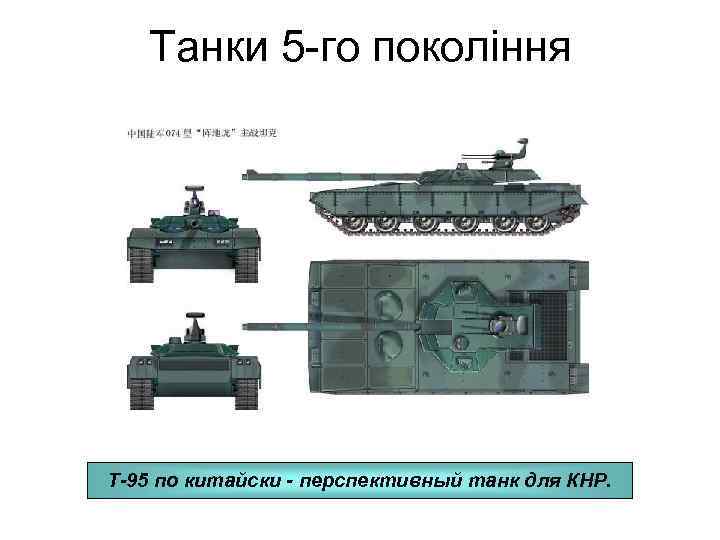

Танки 5 -го покоління Т-95 по китайски - перспективный танк для КНР. Танки 5 -го покоління Т-95 по китайски - перспективный танк для КНР.

Танки 5 -го покоління Польский перспективный танк Танки 5 -го покоління Польский перспективный танк

Завдання на самостійну підготовку: 1. Вивчити матеріал конспекту; 2. Ознайомитись з матеріалом літератури: Жолнеркевич Завдання на самостійну підготовку: 1. Вивчити матеріал конспекту; 2. Ознайомитись з матеріалом літератури: Жолнеркевич М. А. Бронетранспортер с дизельним двигуном: Навчальний посібник. Хмельницький: Видавництво АПВУ, 1988. С. 4 -11.

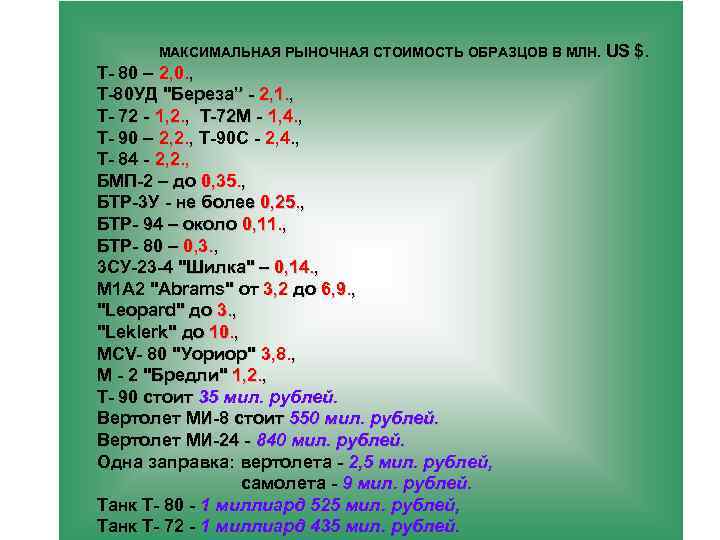

МАКСИМАЛЬНАЯ РЫНОЧНАЯ СТОИМОСТЬ ОБРАЗЦОВ В МЛН. US $. Т- 80 – 2, 0. , МАКСИМАЛЬНАЯ РЫНОЧНАЯ СТОИМОСТЬ ОБРАЗЦОВ В МЛН. US $. Т- 80 – 2, 0. , Т-80 УД "Береза” - 2, 1. , Т- 72 - 1, 2. , Т-72 М - 1, 4. , Т- 90 – 2, 2. , Т-90 С - 2, 4. , Т- 84 - 2, 2. , БМП-2 – до 0, 35. , БТР-3 У - не более 0, 25. , БТР- 94 – около 0, 11. , БТР- 80 – 0, 3. , 3 СУ-23 -4 "Шилка" – 0, 14. , М 1 А 2 "Abrams" от 3, 2 до 6, 9. , "Leopard" до 3. , "Leklerk" до 10. , MCV- 80 "Уориор" 3, 8. , M - 2 "Бредли" 1, 2. , Т- 90 стоит 35 мил. рублей. Вертолет МИ-8 стоит 550 мил. рублей. Вертолет МИ-24 - 840 мил. рублей. Одна заправка: вертолета - 2, 5 мил. рублей, самолета - 9 мил. рублей. Танк Т- 80 - 1 миллиард 525 мил. рублей, Танк Т- 72 - 1 миллиард 435 мил. рублей.
