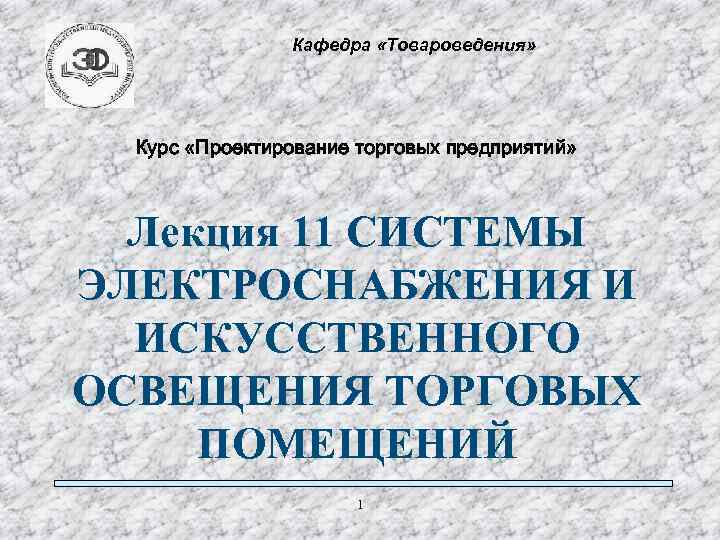

Кафедра «Товароведения» Курс «Проектирование торговых предприятий» Лекция 11 СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ И ИСКУССТВЕННОГО ОСВЕЩЕНИЯ ТОРГОВЫХ ПОМЕЩЕНИЙ 1

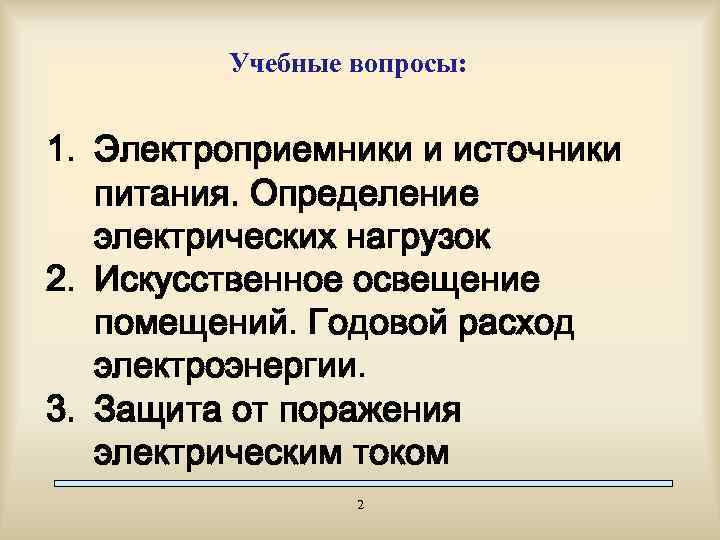

Учебные вопросы: 1. Электроприемники и источники питания. Определение электрических нагрузок 2. Искусственное освещение помещений. Годовой расход электроэнергии. 3. Защита от поражения электрическим током 2

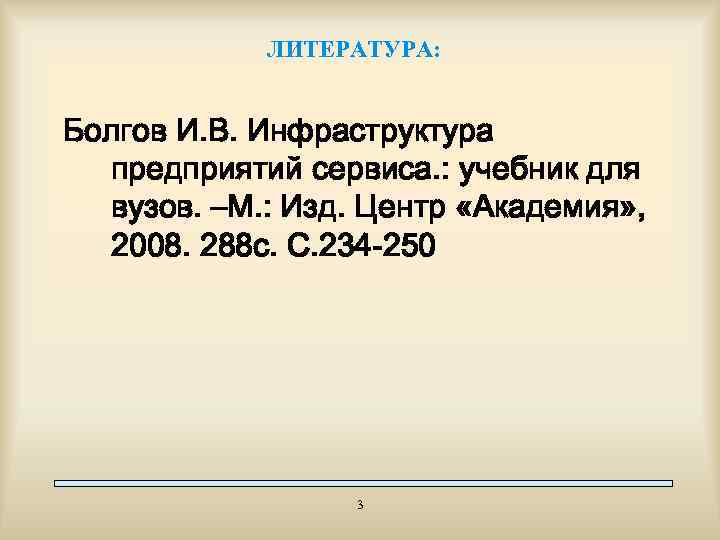

ЛИТЕРАТУРА: Болгов И. В. Инфраструктура предприятий сервиса. : учебник для вузов. –М. : Изд. Центр «Академия» , 2008. 288 с. С. 234 -250 3

1. ЭЛЕКТРОПРИЕМНИКИ И ИСТОЧНИКИ ПИТАНИЯ. ОПРЕДЕЛЕНИЕ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК Потребителями электрической энергии являются электроприемники или группа электроприемников, объединенных с технологическим процессом и размещающихся на определенной площади: аппараты, агрегаты, механизмы, предназначенные для преобразования электрической энергии в другой вид энергии. По режимам работы приемники электроэнергии могут быть подразделены на следующие группы: электроприемники, работающие в режиме продолжительной постоянной или мало меняющейся нагрузки; электроприемники, работающие в режиме кратковременной нагрузки; электроприемники, работающие в режиме повторнократковременной нагрузки.

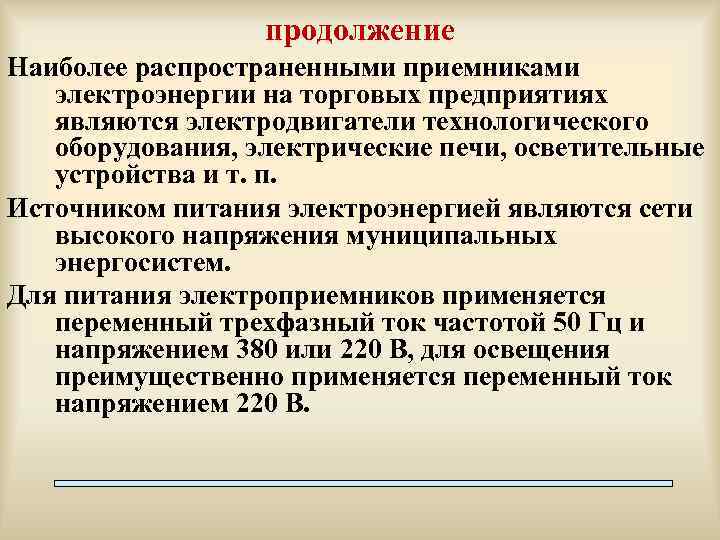

продолжение Наиболее распространенными приемниками электроэнергии на торговых предприятиях являются электродвигатели технологического оборудования, электрические печи, осветительные устройства и т. п. Источником питания электроэнергией являются сети высокого напряжения муниципальных энергосистем. Для питания электроприемников применяется переменный трехфазный ток частотой 50 Гц и напряжением 380 или 220 В, для освещения преимущественно применяется переменный ток напряжением 220 В.

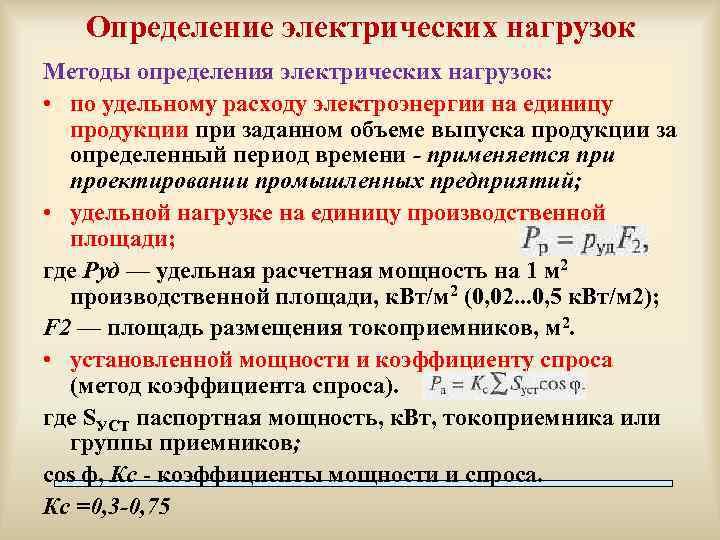

Определение электрических нагрузок Методы определения электрических нагрузок: • по удельному расходу электроэнергии на единицу продукции при заданном объеме выпуска продукции за определенный период времени - применяется при проектировании промышленных предприятий; • удельной нагрузке на единицу производственной площади; где Pyд — удельная расчетная мощность на 1 м 2 производственной площади, к. Вт/м 2 (0, 02. . . 0, 5 к. Вт/м 2); F 2 — площадь размещения токоприемников, м 2. • установленной мощности и коэффициенту спроса (метод коэффициента спроса). где SУСТ паспортная мощность, к. Вт, токоприемника или группы приемников; cos ф, Кс - коэффициенты мощности и спроса. Кс =0, 3 -0, 75

Годовое потребление электроэнергии определяют, к. Вт • ч, по формуле • где Ра — сумма активных мощностей, к. Вт; Фдо — действительная годовая продолжительность работы оборудования при заданной сменности, ч; • К 3 — коэффициент загрузки оборудования по времени, равный 0, 75. . . 0, 8.

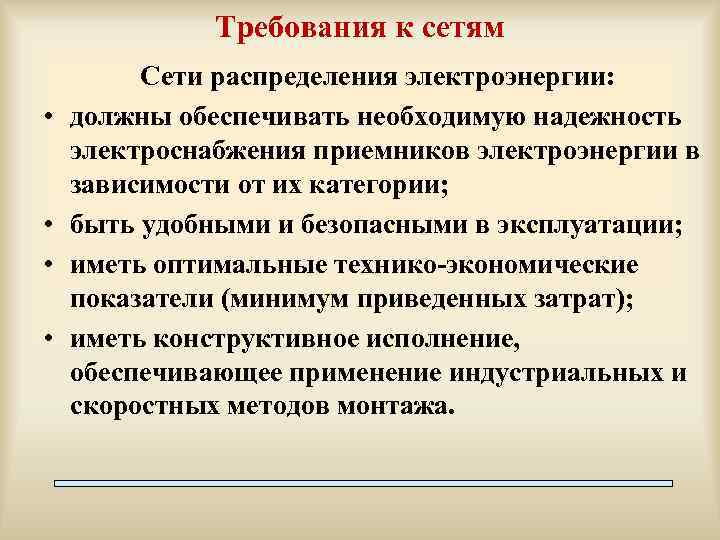

Требования к сетям • • Сети распределения электроэнергии: должны обеспечивать необходимую надежность электроснабжения приемников электроэнергии в зависимости от их категории; быть удобными и безопасными в эксплуатации; иметь оптимальные технико-экономические показатели (минимум приведенных затрат); иметь конструктивное исполнение, обеспечивающее применение индустриальных и скоростных методов монтажа.

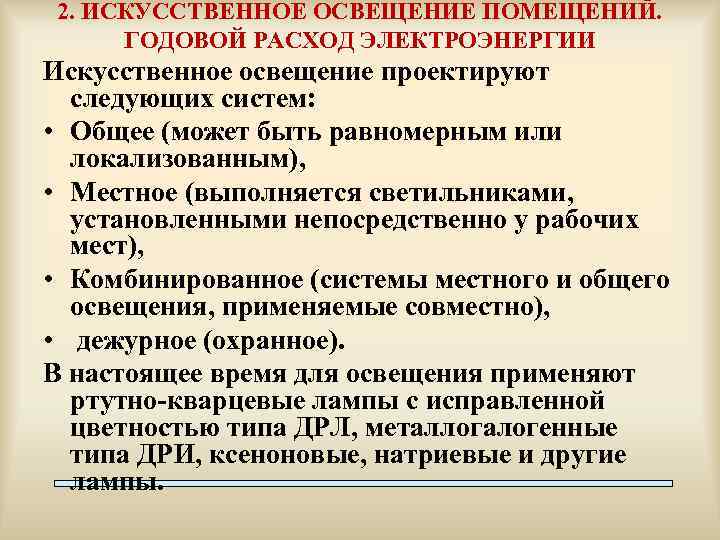

2. ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ ПОМЕЩЕНИЙ. ГОДОВОЙ РАСХОД ЭЛЕКТРОЭНЕРГИИ Искусственное освещение проектируют следующих систем: • Общее (может быть равномерным или локализованным), • Местное (выполняется светильниками, установленными непосредственно у рабочих мест), • Комбинированное (системы местного и общего освещения, применяемые совместно), • дежурное (охранное). В настоящее время для освещения применяют ртутно-кварцевые лампы с исправленной цветностью типа ДРЛ, металлогалогенные типа ДРИ, ксеноновые, натриевые и другие лампы.

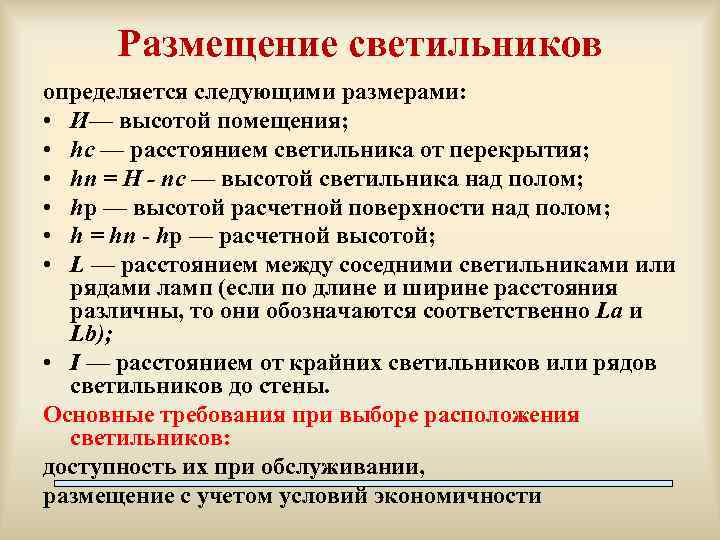

Размещение светильников определяется следующими размерами: • И— высотой помещения; • hc — расстоянием светильника от перекрытия; • hn = H - пс — высотой светильника над полом; • hр — высотой расчетной поверхности над полом; • h = hn - hр — расчетной высотой; • L — расстоянием между соседними светильниками или рядами ламп (если по длине и ширине расстояния различны, то они обозначаются соответственно La и Lb); • I — расстоянием от крайних светильников или рядов светильников до стены. Основные требования при выборе расположения светильников: доступность их при обслуживании, размещение с учетом условий экономичности

Расчет осветительной установки • заключается в определении числа и мощности источника света или определении фактической освещенности, создаваемой спроектированной установкой. • метод коэффициента использования светового потока где Ен — норма освещенности, лк; Кзап - коэффициент запаса; F — площадь освещаемой поверхности, м 2; Z — коэффициент минимальной освещенности, Z= Ecp/EH (приближенно можно принимать Z= 1, 1 для люминесцентных ламп, Z= 1, 15 для ламп накаливания и ДРЛ); N — число светильников (как правило, намечается до расчета); n— коэффициент использования светового потока источника света, доли единиц; Ен — средняя освещенность, лк. По значению потока Ф выбирается стандартная лампа так, чтобы ее поток отличался от расчетного значения Ф на -10. . . +20 %.

Метод удельной мощности (нормы расхода), необходимой для освещения 1 м 2 поверхности объекта. Зная эту норму и площадь помещения, определяют общую мощность по уравнению где со — удельная мощность электрического освещения (норма расхода), Вт/м 2; So — площадь пола освещаемого помещения, м 2. • Годовой расход электроэнергии на освещение может быть подсчитан по нормам расхода на освещение 1 м 2 и площади пола помещения. При этом годовую продолжительность осветительной нагрузки принимают в зависимости от светового климата и количества смен работы предприятия.

Расчет искусственного освещения сводится к определению числа ламп • где Fc. n — световой поток, необходимый для освещения площади участка, лм, • Fс. п = Fn E Kз / Kn; • Fлп — световой поток одной электролампы, лм; • Fn — площадь пола освещаемого участка, м 2; • Е — норма искусственной освещенности, лм; • К 3 — коэффициент запаса освещенности, учитывающий загрязнение ламп и светильников (К 3 принимают равным для ламп накаливания 1, 3, для люминесцентных ламп — 1, 5); • Кп — коэффициент использования светового потока, зависящий от типа ламп светильника, размеров помещения, окраски стен и потолка (Кп = 0, 4. . . 0, 5).

СУММАРНЫЙ ГОДОВОЙ РАСХОД ЭЛЕКТРОЭНЕРГИИ • по предприятию с учетом перспективы развития производства услуг определяют по формуле • где Woб — годовой расход электроэнергии на питание силовых электроприемников, W 0 CB — расход электроэнергии на освещение помещения, к. Вт ■ ч; Кр — коэффициент, учитывающий перспективу роста и развития предприятия (Кр = 1, 1. . . 1, 2).

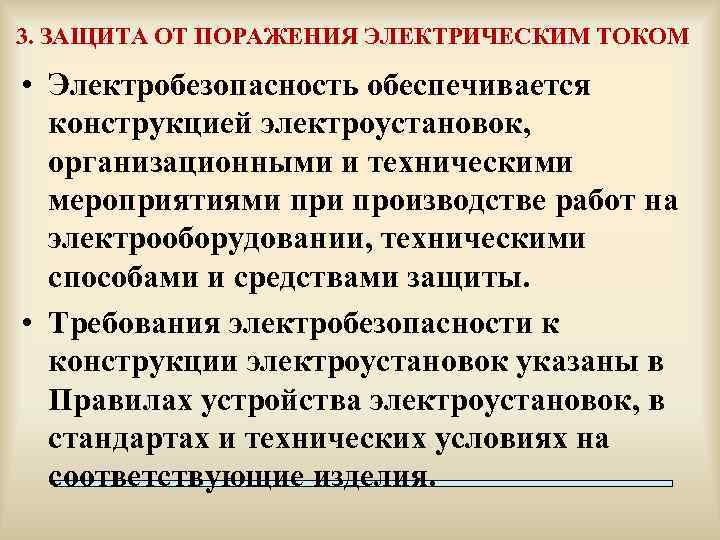

3. ЗАЩИТА ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ • Электробезопасность обеспечивается конструкцией электроустановок, организационными и техническими мероприятиями производстве работ на электрооборудовании, техническими способами и средствами защиты. • Требования электробезопасности к конструкции электроустановок указаны в Правилах устройства электроустановок, в стандартах и технических условиях на соответствующие изделия.

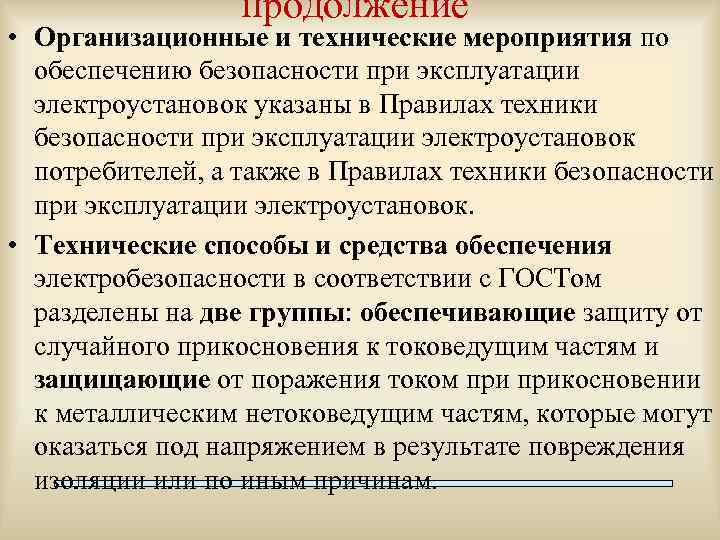

продолжение • Организационные и технические мероприятия по обеспечению безопасности при эксплуатации электроустановок указаны в Правилах техники безопасности при эксплуатации электроустановок потребителей, а также в Правилах техники безопасности при эксплуатации электроустановок. • Технические способы и средства обеспечения электробезопасности в соответствии с ГОСТом разделены на две группы: обеспечивающие защиту от случайного прикосновения к токоведущим частям и защищающие от поражения током прикосновении к металлическим нетоковедущим частям, которые могут оказаться под напряжением в результате повреждения изоляции или по иным причинам.

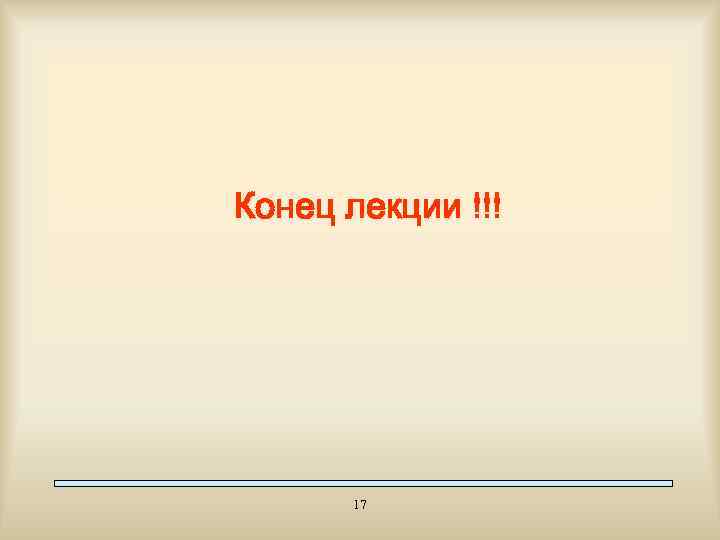

Конец лекции !!! 17
