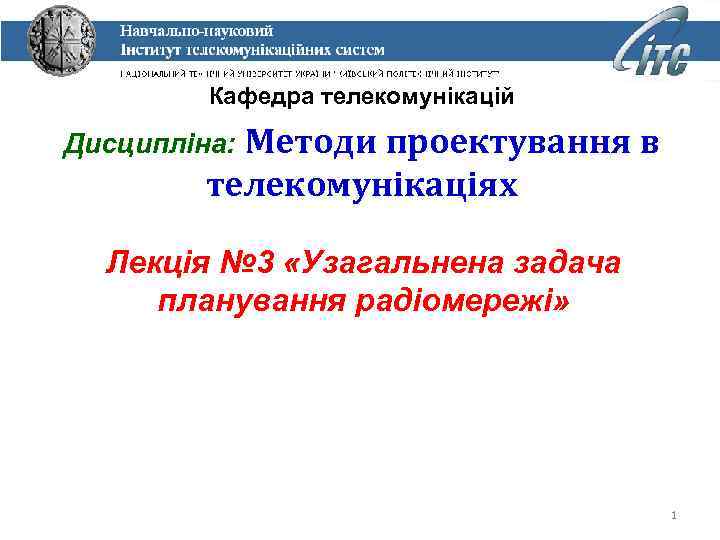

Кафедра телекомунікацій Методи проектування в телекомунікаціях Дисципліна: Лекція № 3 «Узагальнена задача планування радіомережі» 1

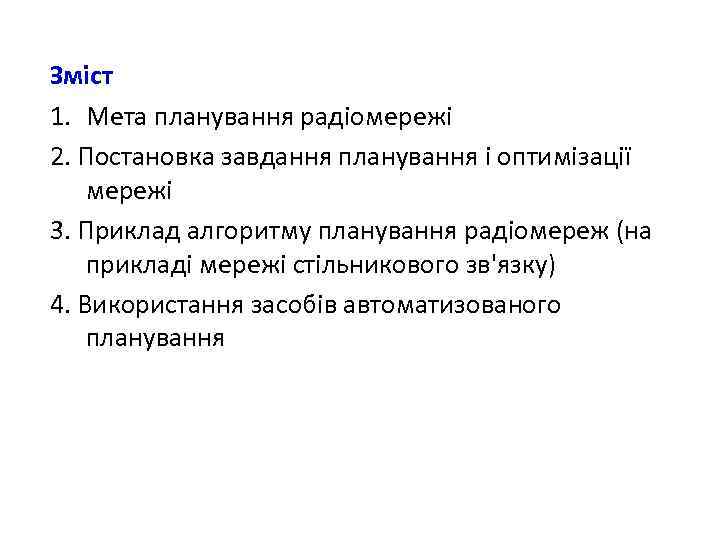

Зміст 1. Мета планування радіомережі 2. Постановка завдання планування і оптимізації мережі 3. Приклад алгоритму планування радіомереж (на прикладі мережі стільникового зв'язку) 4. Використання засобів автоматизованого планування

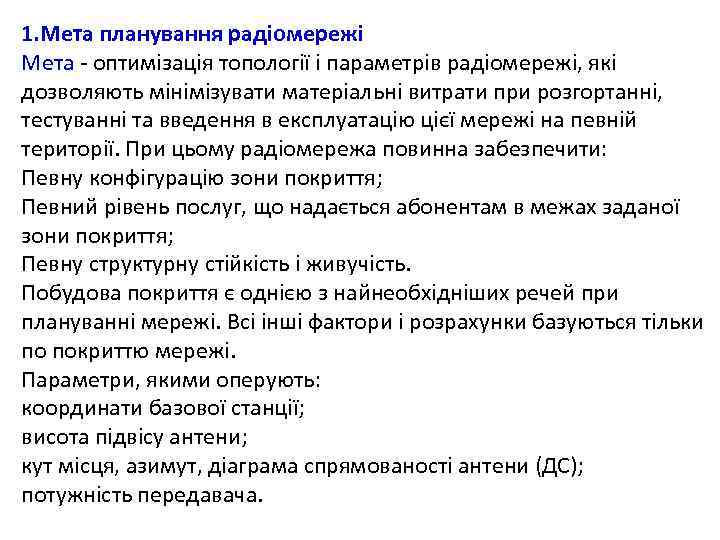

1. Мета планування радіомережі Мета - оптимізація топології і параметрів радіомережі, які дозволяють мінімізувати матеріальні витрати при розгортанні, тестуванні та введення в експлуатацію цієї мережі на певній території. При цьому радіомережа повинна забезпечити: Певну конфігурацію зони покриття; Певний рівень послуг, що надається абонентам в межах заданої зони покриття; Певну структурну стійкість і живучість. Побудова покриття є однією з найнеобхідніших речей при плануванні мережі. Всі інші фактори і розрахунки базуються тільки по покриттю мережі. Параметри, якими оперують: координати базової станції; висота підвісу антени; кут місця, азимут, діаграма спрямованості антени (ДС); потужність передавача.

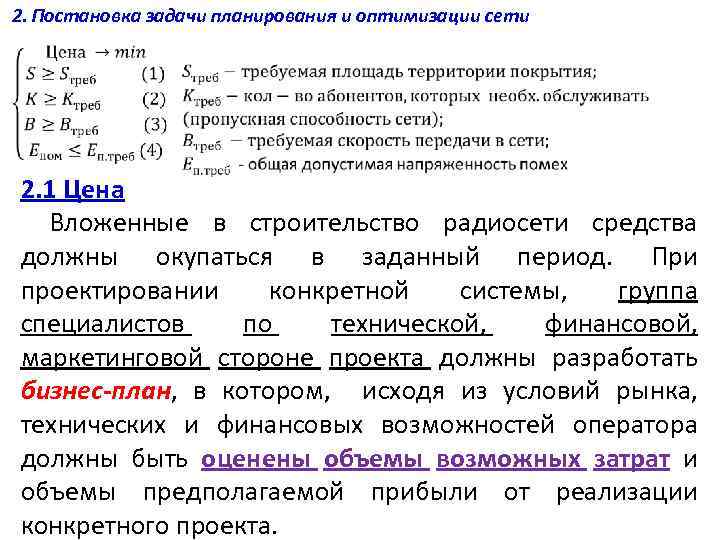

2. Постановка задачи планирования и оптимизации сети 2. 1 Цена Вложенные в строительство радиосети средства должны окупаться в заданный период. При проектировании конкретной системы, группа специалистов по технической, финансовой, маркетинговой стороне проекта должны разработать бизнес-план, в котором, исходя из условий рынка, технических и финансовых возможностей оператора должны быть оценены объемы возможных затрат и объемы предполагаемой прибыли от реализации конкретного проекта.

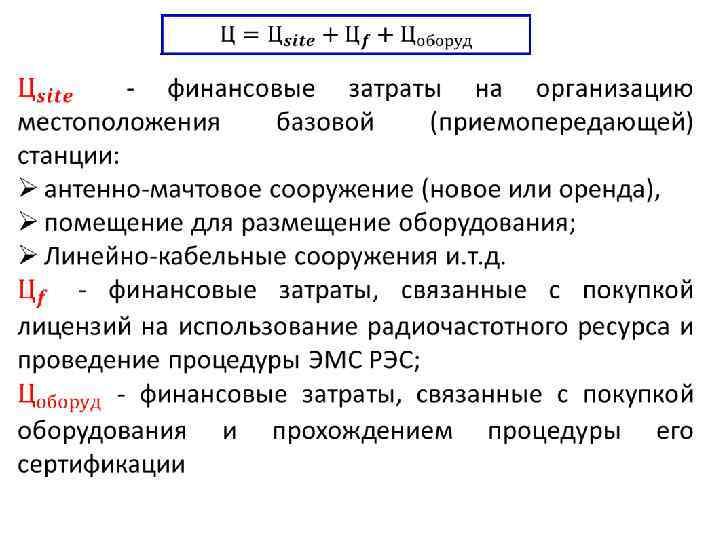

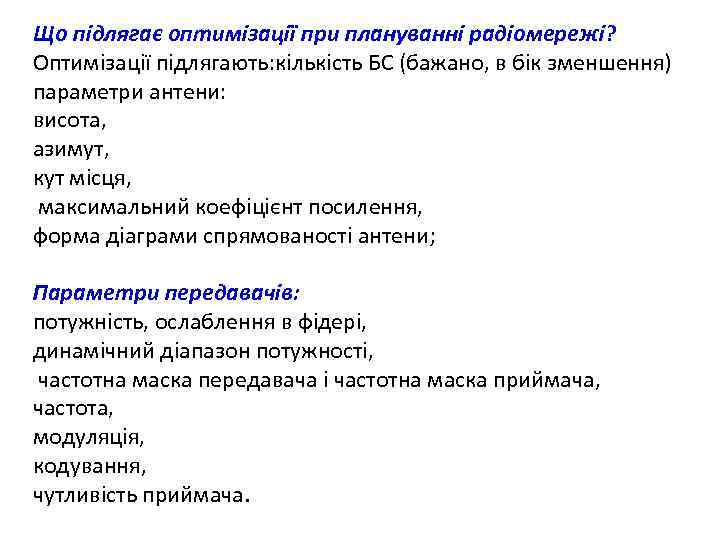

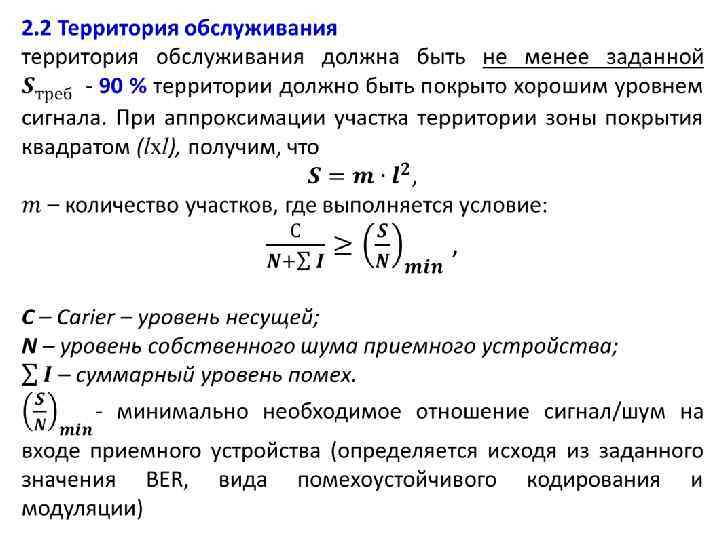

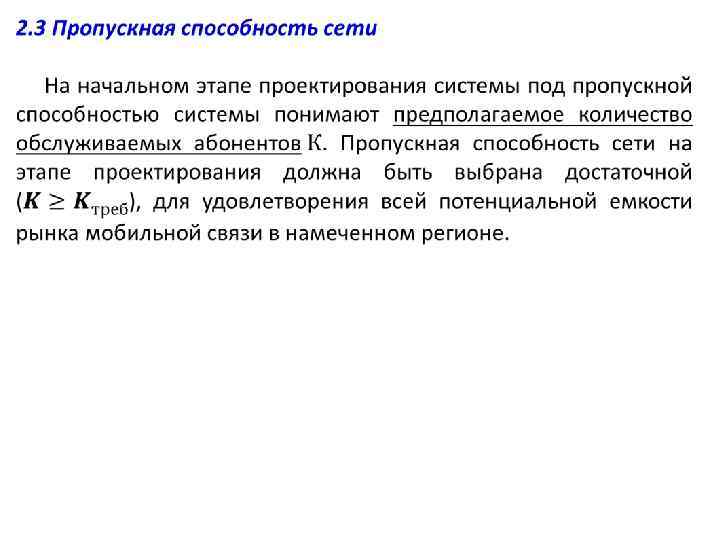

Що підлягає оптимізації при плануванні радіомережі? Оптимізації підлягають: кількість БС (бажано, в бік зменшення) параметри антени: висота, азимут, кут місця, максимальний коефіцієнт посилення, форма діаграми спрямованості антени; Параметри передавачів: потужність, ослаблення в фідері, динамічний діапазон потужності, частотна маска передавача і частотна маска приймача, частота, модуляція, кодування, чутливість приймача.

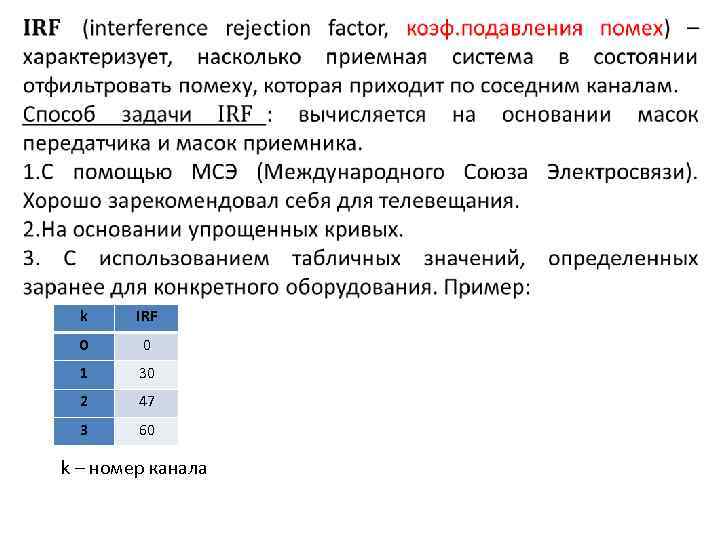

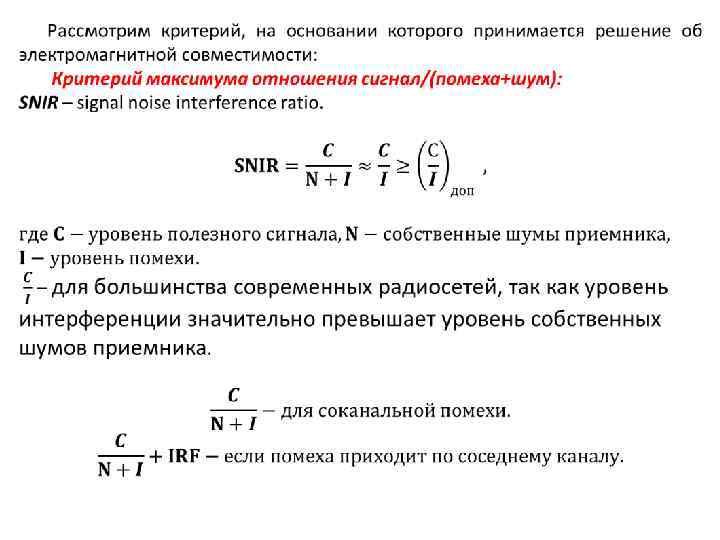

k IRF 0 0 1 30 2 47 3 60 k – номер канала

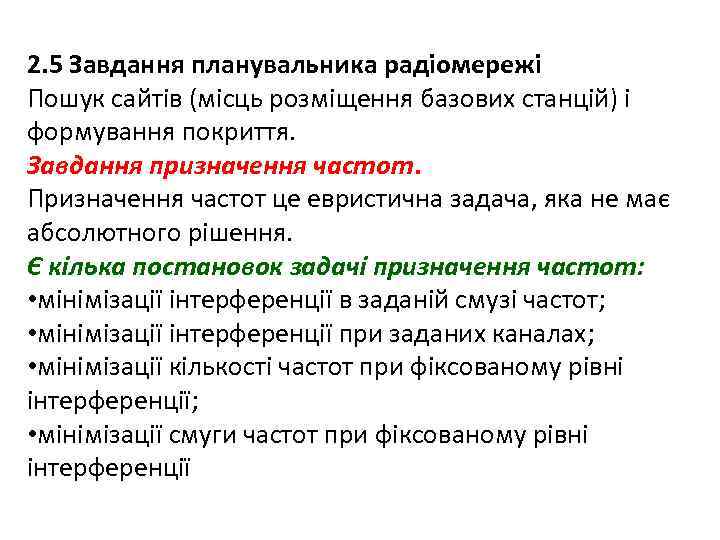

2. 5 Завдання планувальника радіомережі Пошук сайтів (місць розміщення базових станцій) і формування покриття. Завдання призначення частот. Призначення частот це евристична задача, яка не має абсолютного рішення. Є кілька постановок задачі призначення частот: • мінімізації інтерференції в заданій смузі частот; • мінімізації інтерференції при заданих каналах; • мінімізації кількості частот при фіксованому рівні інтерференції; • мінімізації смуги частот при фіксованому рівні інтерференції

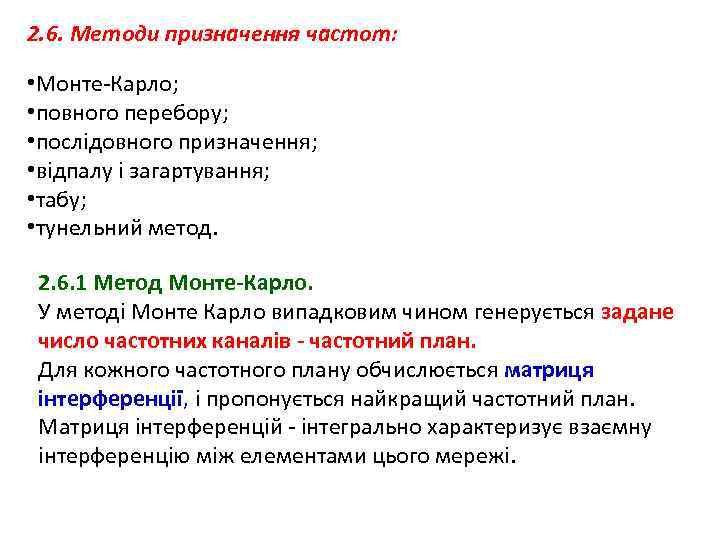

2. 6. Методи призначення частот: • Монте-Карло; • повного перебору; • послідовного призначення; • відпалу і загартування; • табу; • тунельний метод. 2. 6. 1 Метод Монте-Карло. У методі Монте Карло випадковим чином генерується задане число частотних каналів - частотний план. Для кожного частотного плану обчислюється матриця інтерференції, і пропонується найкращий частотний план. Матриця інтерференцій - інтегрально характеризує взаємну інтерференцію між елементами цього мережі.

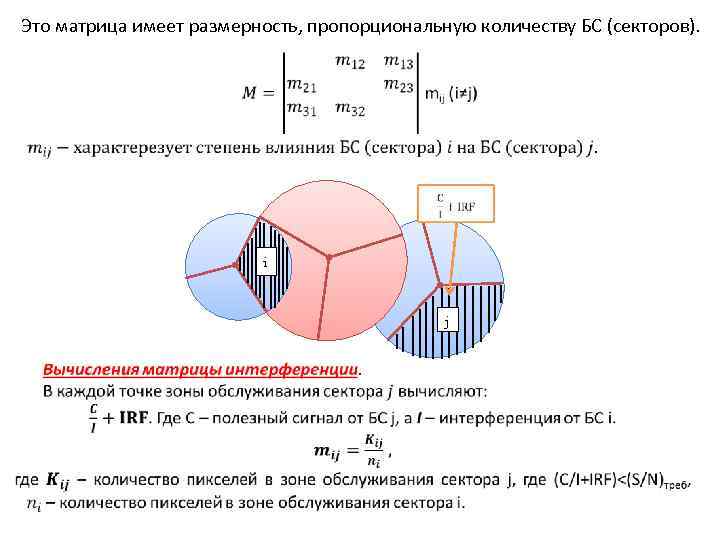

Это матрица имеет размерность, пропорциональную количеству БС (секторов). i j

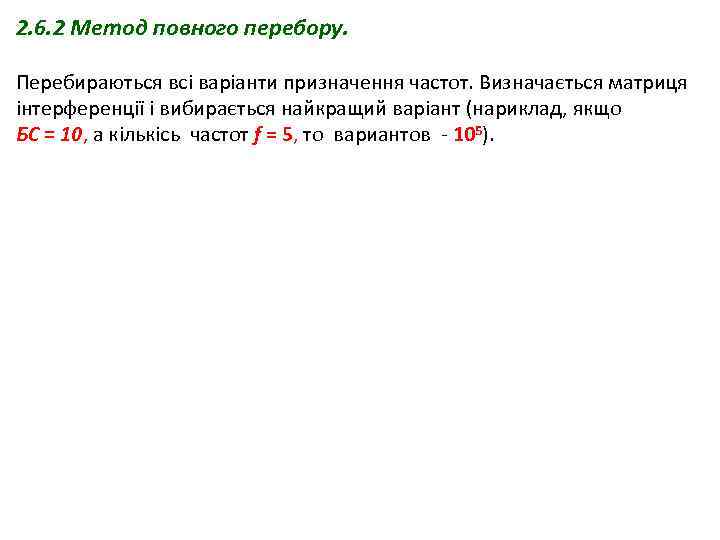

2. 6. 2 Метод повного перебору. Перебираються всі варіанти призначення частот. Визначається матриця інтерференції і вибирається найкращий варіант (нариклад, якщо БС = 10, а кількісь частот f = 5, то вариантов - 105).

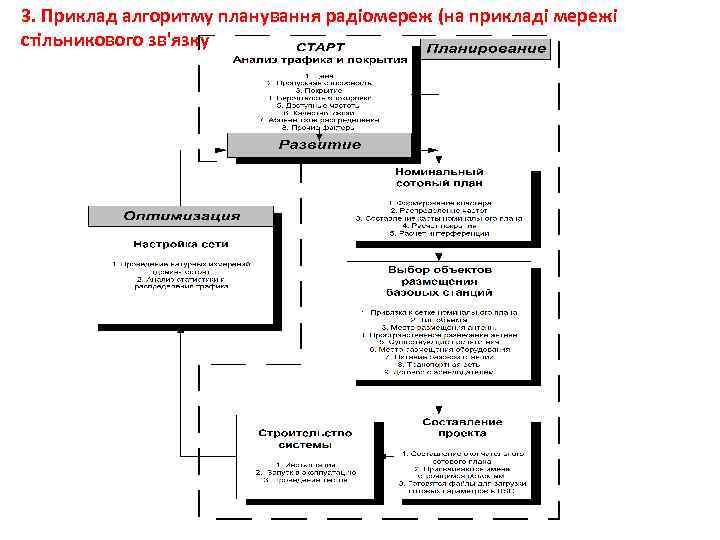

3. Приклад алгоритму планування радіомереж (на прикладі мережі стільникового зв'язку

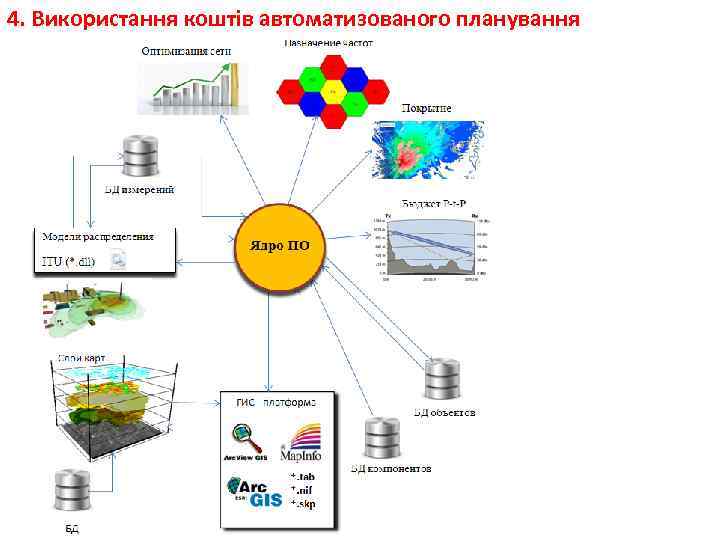

4. Використання коштів автоматизованого планування

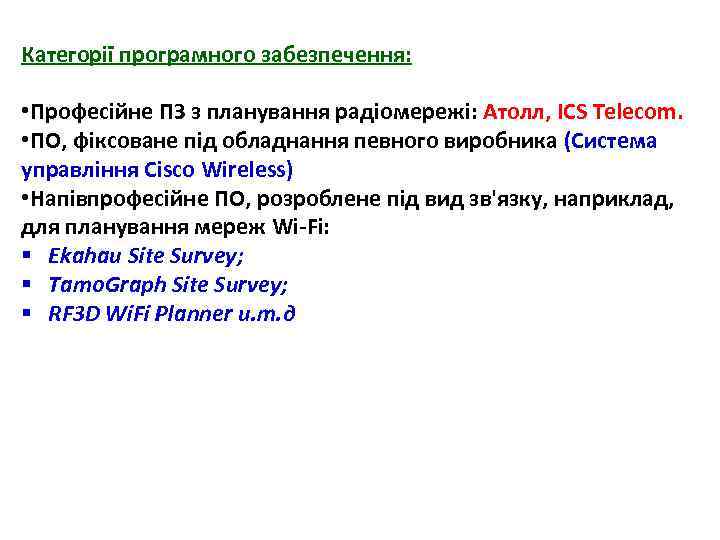

Категорії програмного забезпечення: • Професійне ПЗ з планування радіомережі: Атолл, ICS Telecom. • ПО, фіксоване під обладнання певного виробника (Система управління Cisco Wireless) • Напівпрофесійне ПО, розроблене під вид зв'язку, наприклад, для планування мереж Wi-Fi: § Ekahau Site Survey; § Tamo. Graph Site Survey; § RF 3 D Wi. Fi Planner и. т. д

Висновки Застосування сучасних систем автоматизованого проектування мереж рухомого радіозв'язку не завжди дає результат, який відповідає реальній ситуації. Це пов'язано з тим, що багато моделей, закладені в системи проектування, є емпіричними, отже, наближеними. Причому, дуже складно в дані моделі залежить достовірно всю інформацію про досліджуваному районі (щільність забудови, тип матеріалів забудови, висотну модель забудови). Якщо ж останні чинники, в якійсь мірі є детермінованими, то такі фактори як погодні умови, рухомі об'єкти, що впливають на поширення радіосигналів - випадкові, і не можуть бути закладені в дані моделі. Звідси випливає, що повноцінний аналіз працездатності системи не може бути проведений за допомогою даних систем проектування без проведення натурних випробувань в мережі стільникового зв'язку.
