Кафедра специального строительства ЛЕКЦИЯ № 3 ПО ДИСЦИПЛИНЕ: «ТЕПЛОГАЗОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ» ТЕМА: «Газоснабжение» 1

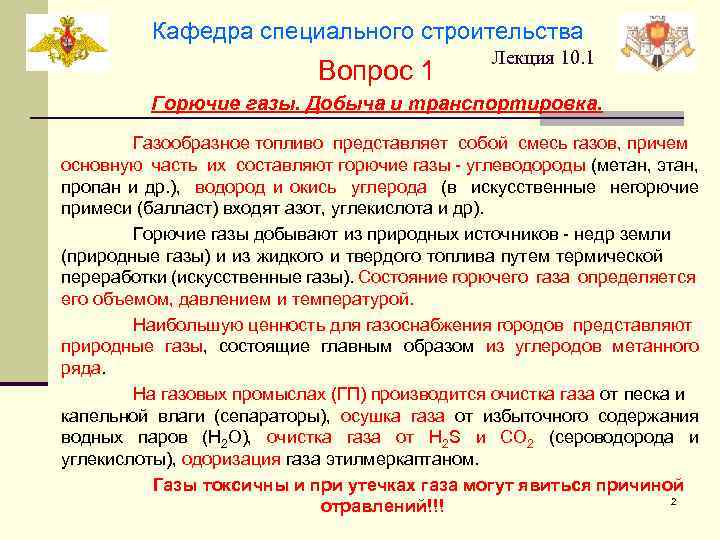

Кафедра специального строительства Вопрос 1 Лекция 10. 1 Горючие газы. Добыча и транспортировка. Газообразное топливо представляет собой смесь газов, причем основную часть их составляют горючие газы углеводороды (метан, этан, пропан и др. ), водород и окись углерода (в искусственные негорючие примеси (балласт) входят азот, углекислота и др). Горючие газы добывают из природных источников недр земли (природные газы) и из жидкого и твердого топлива путем термической переработки (искусственные газы). Состояние горючего газа определяется его объемом, давлением и температурой. Наибольшую ценность для газоснабжения городов представляют природные газы, состоящие главным образом из углеродов метанного ряда. На газовых промыслах (ГП) производится очистка газа от песка и капельной влаги (сепараторы), осушка газа от избыточного содержания водных паров (Н 2 О), очистка газа от Н 2 S и СО 2 (сероводорода и углекислоты), одоризация газа этилмеркаптаном. Газы токсичны и при утечках газа могут явиться причиной 2 отравлений!!!

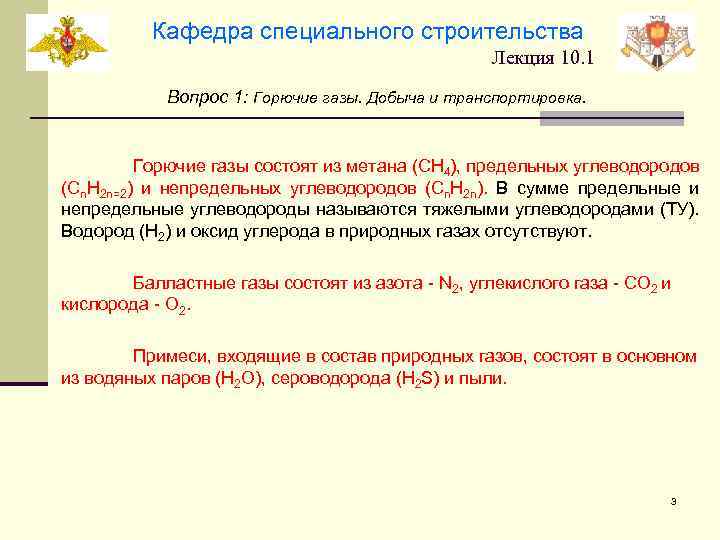

Кафедра специального строительства Лекция 10. 1 Вопрос 1: Горючие газы. Добыча и транспортировка. Горючие газы состоят из метана (CН 4), предельных углеводородов (Cn. H 2 n=2) и непредельных углеводородов (Cn. H 2 n). В сумме предельные и непредельные углеводороды называются тяжелыми углеводородами (ТУ). Водород (H 2) и оксид углерода в природных газах отсутствуют. Балластные газы состоят из азота N 2, углекислого газа CO 2 и кислорода O 2. Примеси, входящие в состав природных газов, состоят в основном из водяных паров (H 2 O), сероводорода (H 2 S) и пыли. 3

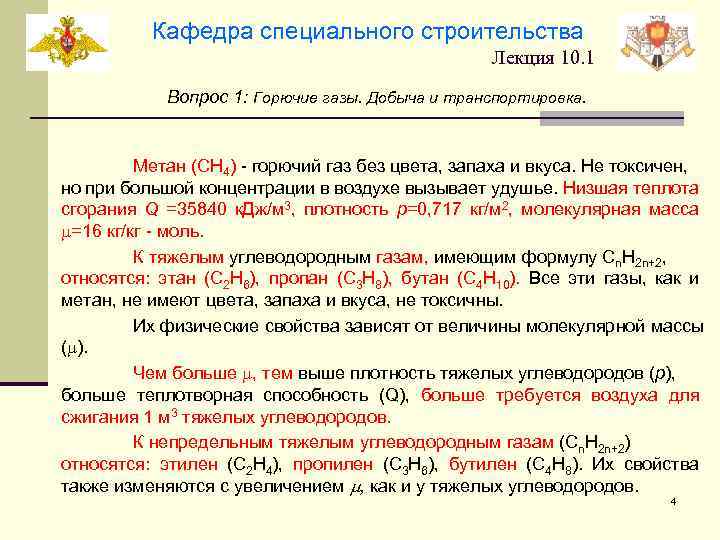

Кафедра специального строительства Лекция 10. 1 Вопрос 1: Горючие газы. Добыча и транспортировка. Метан (CН 4) горючий газ без цвета, запаха и вкуса. Не токсичен, но при большой концентрации в воздухе вызывает удушье. Низшая теплота сгорания Q =35840 к. Дж/м 3, плотность p=0, 717 кг/м 2, молекулярная масса =16 кг/кг моль. К тяжелым углеводородным газам, имеющим формулу Cn. H 2 n+2, относятся: этан (C 2 H 6), пропан (C 3 H 8), бутан (C 4 H 10). Все эти газы, как и метан, не имеют цвета, запаха и вкуса, не токсичны. Их физические свойства зависят от величины молекулярной массы ( ). Чем больше , тем выше плотность тяжелых углеводородов (p), больше теплотворная способность (Q), больше требуется воздуха для сжигания 1 м 3 тяжелых углеводородов. К непредельным тяжелым углеводородным газам (Cn. H 2 n+2) относятся: этилен (C 2 H 4), пропилен (C 3 H 6), бутилен (C 4 H 8). Их свойства также изменяются с увеличением , как и у тяжелых углеводородов. 4

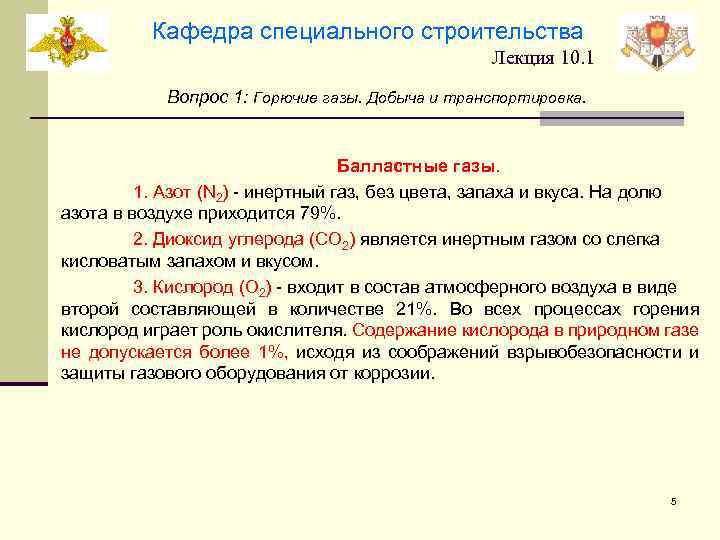

Кафедра специального строительства Лекция 10. 1 Вопрос 1: Горючие газы. Добыча и транспортировка. Балластные газы. 1. Азот (N 2) инертный газ, без цвета, запаха и вкуса. На долю азота в воздухе приходится 79%. 2. Диоксид углерода (CO 2) является инертным газом со слегка кисловатым запахом и вкусом. 3. Кислород (O 2) входит в состав атмосферного воздуха в виде второй составляющей в количестве 21%. Во всех процессах горения кислород играет роль окислителя. Содержание кислорода в природном газе не допускается более 1%, исходя из соображений взрывобезопасности и защиты газового оборудования от коррозии. 5

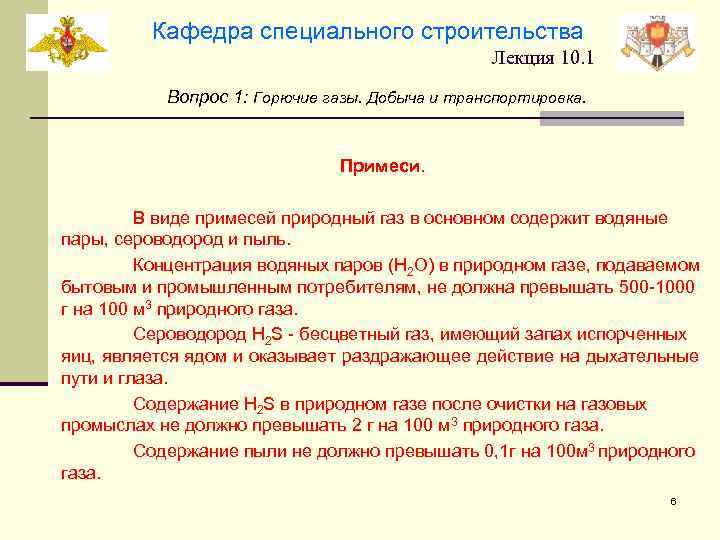

Кафедра специального строительства Лекция 10. 1 Вопрос 1: Горючие газы. Добыча и транспортировка. Примеси. В виде примесей природный газ в основном содержит водяные пары, сероводород и пыль. Концентрация водяных паров (H 2 O) в природном газе, подаваемом бытовым и промышленным потребителям, не должна превышать 500 1000 г на 100 м 3 природного газа. Сероводород H 2 S бесцветный газ, имеющий запах испорченных яиц, является ядом и оказывает раздражающее действие на дыхательные пути и глаза. Содержание H 2 S в природном газе после очистки на газовых промыслах не должно превышать 2 г на 100 м 3 природного газа. Содержание пыли не должно превышать 0, 1 г на 100 м 3 природного газа. 6

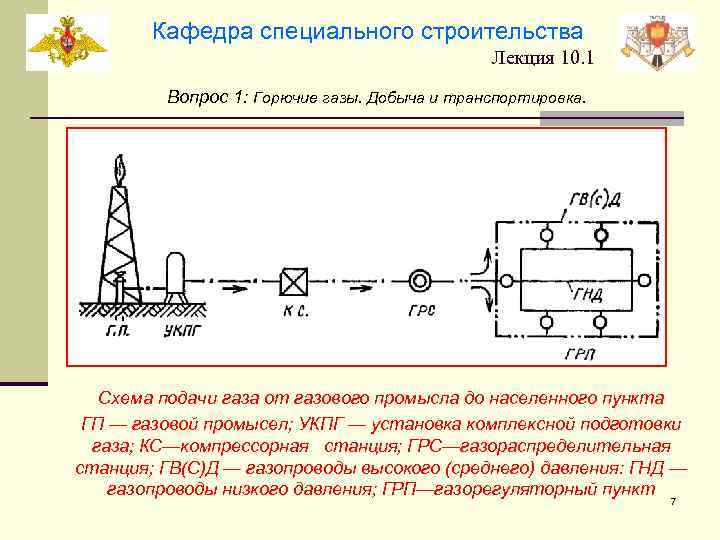

Кафедра специального строительства Лекция 10. 1 Вопрос 1: Горючие газы. Добыча и транспортировка. Схема подачи газа от газового промысла до населенного пункта ГП — газовой промысел; УКПГ — установка комплексной подготовки газа; КС—компрессорная станция; ГРС—газораспределительная станция; ГВ(С)Д — газопроводы высокого (среднего) давления: ГНД — газопроводы низкого давления; ГРП—газорегуляторный пункт 7

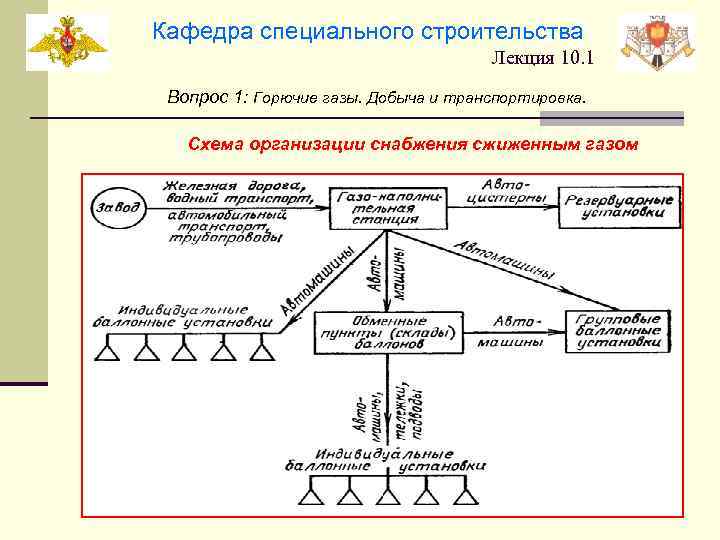

Кафедра специального строительства Лекция 10. 1 Вопрос 1: Горючие газы. Добыча и транспортировка. Схема организации снабжения сжиженным газом 8

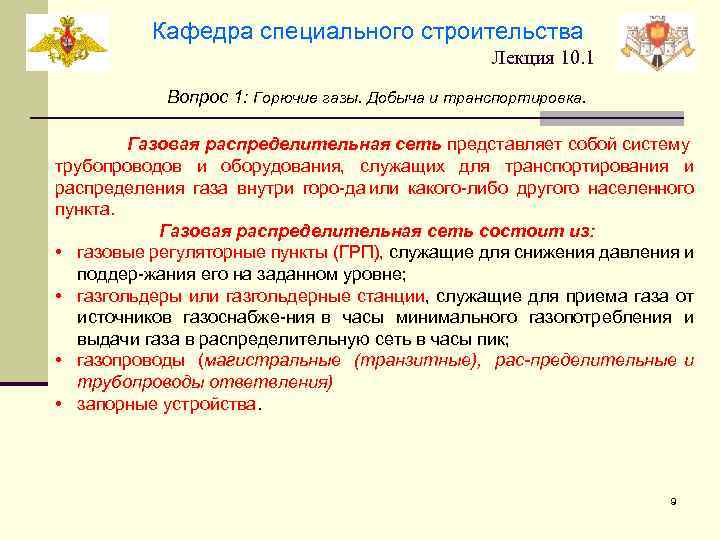

Кафедра специального строительства Лекция 10. 1 Вопрос 1: Горючие газы. Добыча и транспортировка. Газовая распределительная сеть представляет собой систему трубопроводов и оборудования, служащих для транспортирования и распределения газа внутри горо да или какого либо другого населенного пункта. Газовая распределительная сеть состоит из: • газовые регуляторные пункты (ГРП), служащие для снижения давления и поддер жания его на заданном уровне; • газгольдеры или газгольдерные станции, служащие для приема газа от источников газоснабже ния в часы минимального газопотребления и выдачи газа в распределительную сеть в часы пик; • газопроводы (магистральные (транзитные), рас пределительные и трубопроводы ответвления) • запорные устройства. 9

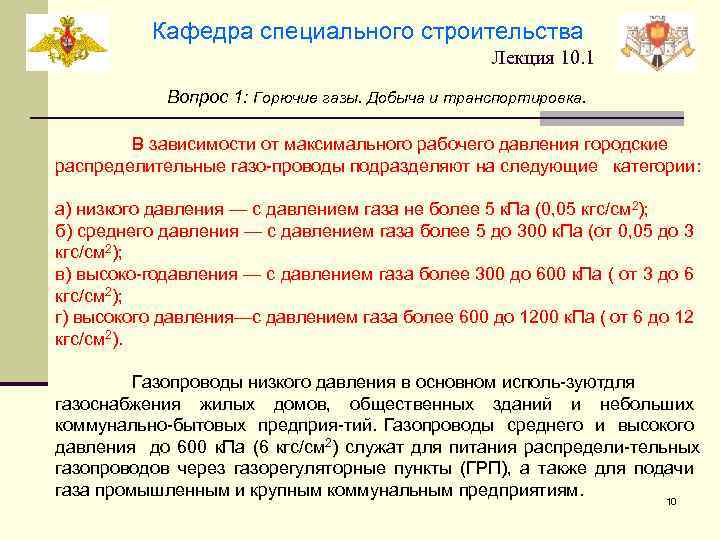

Кафедра специального строительства Лекция 10. 1 Вопрос 1: Горючие газы. Добыча и транспортировка. В зависимости от максимального рабочего давления городские распределительные газо проводы подразделяют на следующие категории: а) низкого давления — с давлением газа не более 5 к. Па (0, 05 кгс/см 2); б) среднего давления — с давлением газа более 5 до 300 к. Па (от 0, 05 до 3 кгс/см 2); в) высоко го авления — с давлением газа более 300 до 600 к. Па ( от 3 до 6 д кгс/см 2); г) высокого давления—с давлением газа более 600 до 1200 к. Па ( от 6 до 12 кгс/см 2). Газопроводы низкого давления в основном исполь зуют ля д газоснабжения жилых домов, общественных зданий и небольших коммунально бытовых предприя тий. Газопроводы среднего и высокого давления до 600 к. Па (6 кгс/см 2) служат для питания распредели тельных газопроводов через газорегуляторные пункты (ГРП), а также для подачи газа промышленным и крупным коммунальным предприятиям. 10

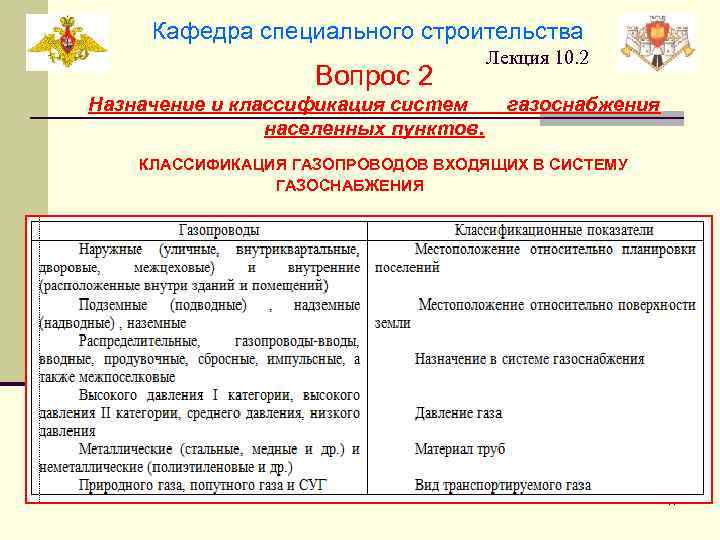

Кафедра специального строительства Вопрос 2 Назначение и классификация систем населенных пунктов. Лекция 10. 2 газоснабжения КЛАССИФИКАЦИЯ ГАЗОПРОВОДОВ ВХОДЯЩИХ В СИСТЕМУ ГАЗОСНАБЖЕНИЯ 11

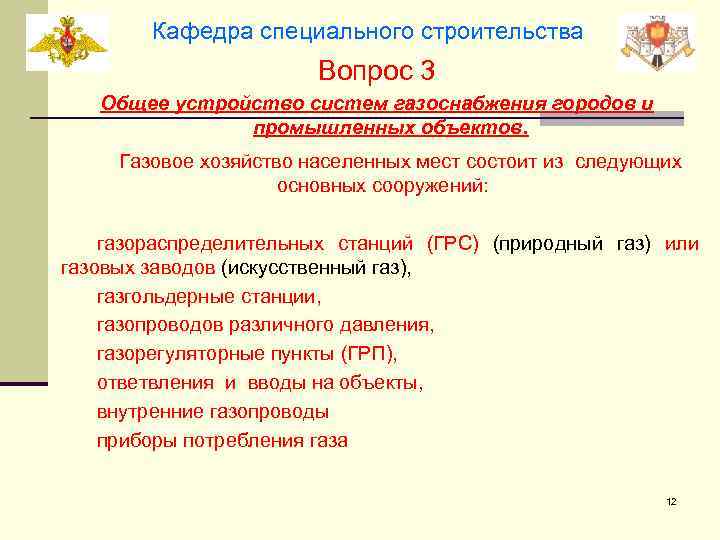

Кафедра специального строительства Вопрос 3 Общее устройство систем газоснабжения городов и промышленных объектов. Газовое хозяйство населенных мест состоит из следующих основных сооружений: газораспределительных станций (ГРС) (природный газ) или газовых заводов (искусственный газ), газгольдерные станции, газопроводов различного давления, газорегуляторные пункты (ГРП), ответвления и вводы на объекты, внутренние газопроводы приборы потребления газа 12

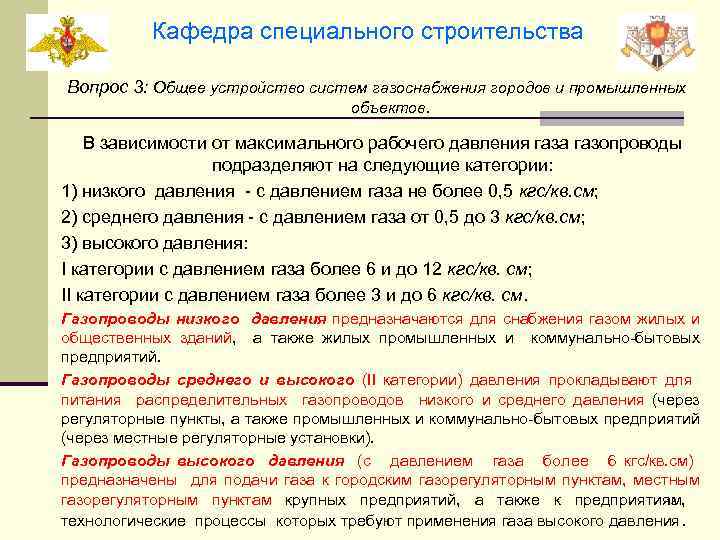

Кафедра специального строительства Вопрос 3: Общее устройство систем газоснабжения городов и промышленных объектов. В зависимости от максимального рабочего давления газа газопроводы подразделяют на следующие категории: 1) низкого давления с давлением газа не более 0, 5 кгс/кв. см; 2) среднего давления с давлением газа от 0, 5 до 3 кгс/кв. см; 3) высокого давления: I категории с давлением газа более 6 и до 12 кгс/кв. см; II категории с давлением газа более 3 и до 6 кгс/кв. см. Газопроводы низкого давления предназначаются для снабжения газом жилых и общественных зданий, а также жилых промышленных и коммунально бытовых предприятий. Газопроводы среднего и высокого (II категории) давления прокладывают для питания распределительных газопроводов низкого и среднего давления (через регуляторные пункты, а также промышленных и коммунально бытовых предприятий (через местные регуляторные установки). Газопроводы высокого давления (с давлением газа более 6 кгс/кв. см) предназначены для подачи газа к городским газорегуляторным пунктам, местным газорегуляторным пунктам крупных предприятий, а также к предприятиям, 13 технологические процессы которых требуют применения газа высокого давления.

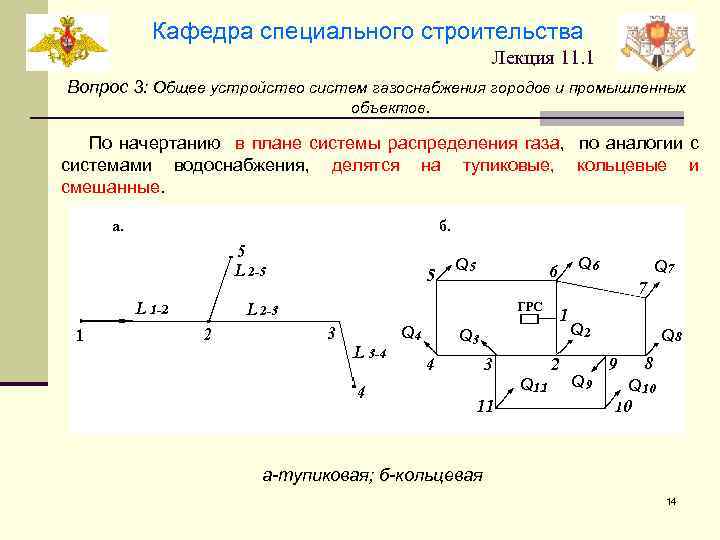

Кафедра специального строительства Лекция 11. 1 Вопрос 3: Общее устройство систем газоснабжения городов и промышленных объектов. По начертанию в плане системы распределения газа, по аналогии с системами водоснабжения, делятся на тупиковые, кольцевые и смешанные. а тупиковая; б кольцевая 14

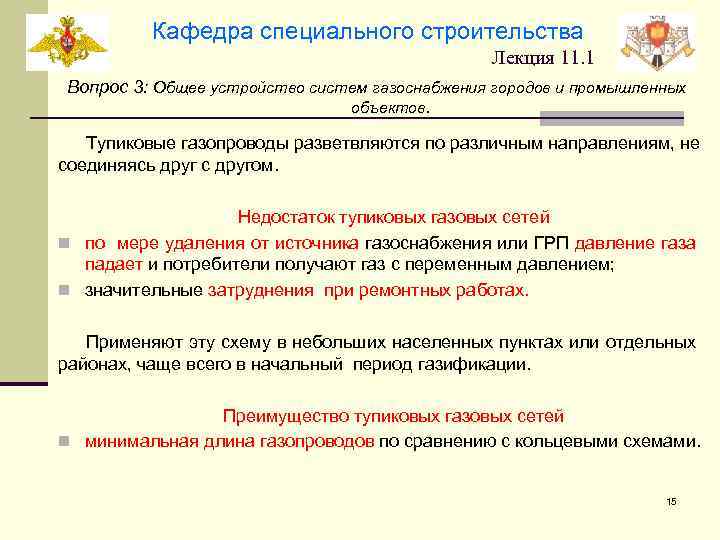

Кафедра специального строительства Лекция 11. 1 Вопрос 3: Общее устройство систем газоснабжения городов и промышленных объектов. Тупиковые газопроводы разветвляются по различным направлениям, не соединяясь друг с другом. Недостаток тупиковых газовых сетей n по мере удаления от источника газоснабжения или ГРП давление газа падает и потребители получают газ с переменным давлением; n значительные затруднения при ремонтных работах. Применяют эту схему в небольших населенных пунктах или отдельных районах, чаще всего в начальный период газификации. Преимущество тупиковых газовых сетей n минимальная длина газопроводов по сравнению с кольцевыми схемами. 15

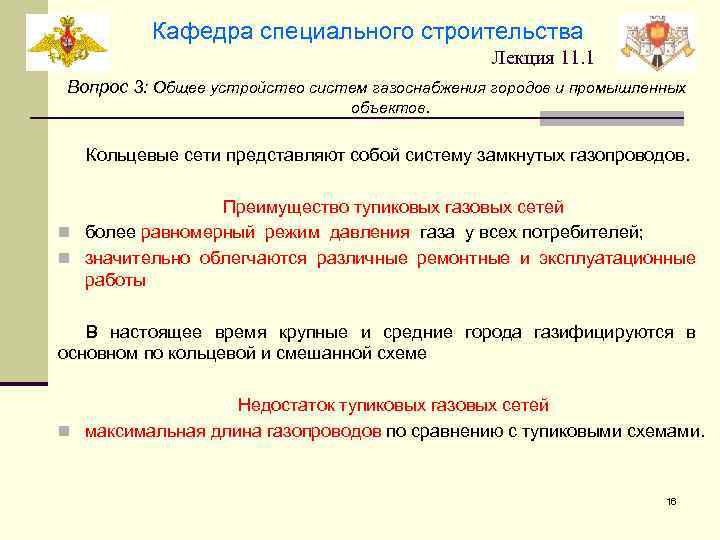

Кафедра специального строительства Лекция 11. 1 Вопрос 3: Общее устройство систем газоснабжения городов и промышленных объектов. Кольцевые сети представляют собой систему замкнутых газопроводов. Преимущество тупиковых газовых сетей n более равномерный режим давления газа у всех потребителей; n значительно облегчаются различные ремонтные и эксплуатационные работы В настоящее время крупные и средние города газифицируются в основном по кольцевой и смешанной схеме Недостаток тупиковых газовых сетей n максимальная длина газопроводов по сравнению с тупиковыми схемами. 16

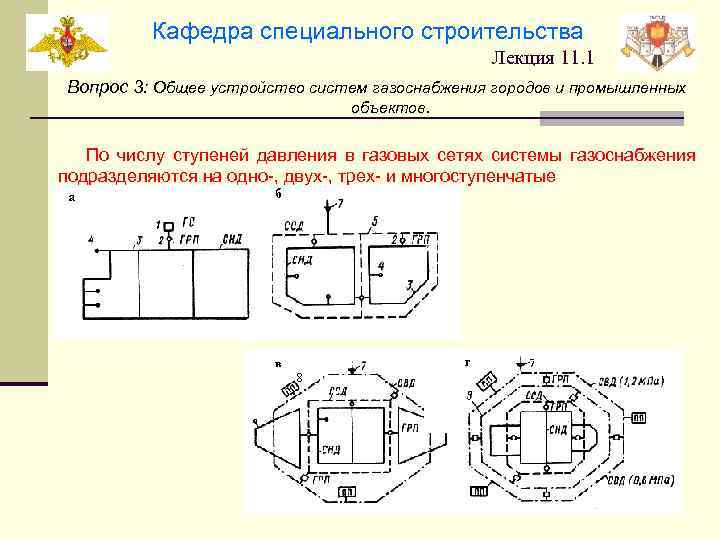

Кафедра специального строительства Лекция 11. 1 Вопрос 3: Общее устройство систем газоснабжения городов и промышленных объектов. По числу ступеней давления в газовых сетях системы газоснабжения подразделяются на одно , двух , трех и многоступенчатые 17

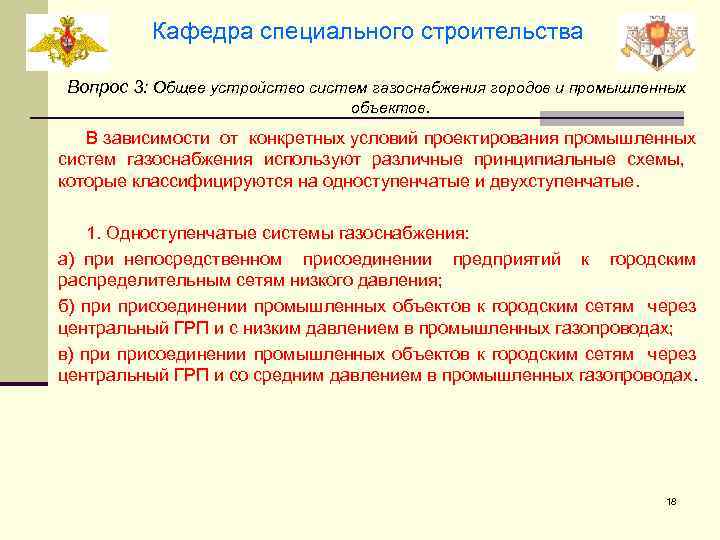

Кафедра специального строительства Вопрос 3: Общее устройство систем газоснабжения городов и промышленных объектов. В зависимости от конкретных условий проектирования промышленных систем газоснабжения используют различные принципиальные схемы, которые классифицируются на одноступенчатые и двухступенчатые. 1. Одноступенчатые системы газоснабжения: а) при непосредственном присоединении предприятий к городским распределительным сетям низкого давления; б) присоединении промышленных объектов к городским сетям через центральный ГРП и с низким давлением в промышленных газопроводах; в) присоединении промышленных объектов к городским сетям через центральный ГРП и со средним давлением в промышленных газопроводах. 18

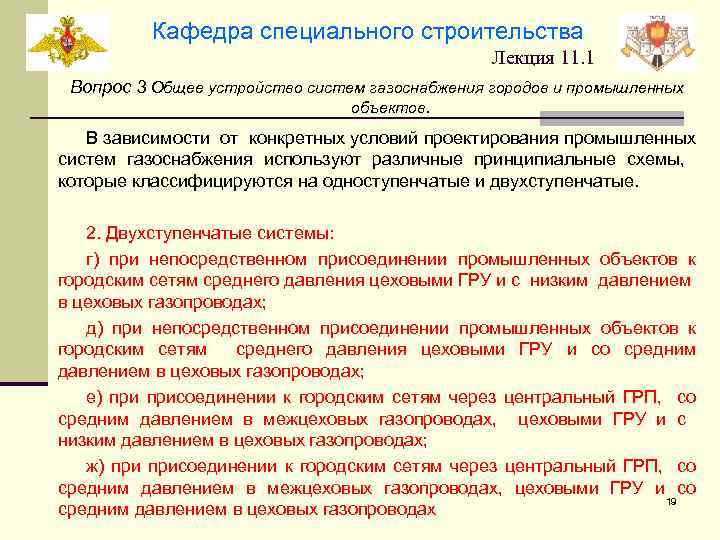

Кафедра специального строительства Лекция 11. 1 Вопрос 3 Общее устройство систем газоснабжения городов и промышленных объектов. В зависимости от конкретных условий проектирования промышленных систем газоснабжения используют различные принципиальные схемы, которые классифицируются на одноступенчатые и двухступенчатые. 2. Двухступенчатые системы: г) при непосредственном присоединении промышленных объектов к городским сетям среднего давления цеховыми ГРУ и с низким давлением в цеховых газопроводах; д) при непосредственном присоединении промышленных объектов к городским сетям среднего давления цеховыми ГРУ и со средним давлением в цеховых газопроводах; е) присоединении к городским сетям через центральный ГРП, со средним давлением в межцеховых газопроводах, цеховыми ГРУ и с низким давлением в цеховых газопроводах; ж) присоединении к городским сетям через центральный ГРП, со средним давлением в межцеховых газопроводах, цеховыми ГРУ и со 19 средним давлением в цеховых газопроводах

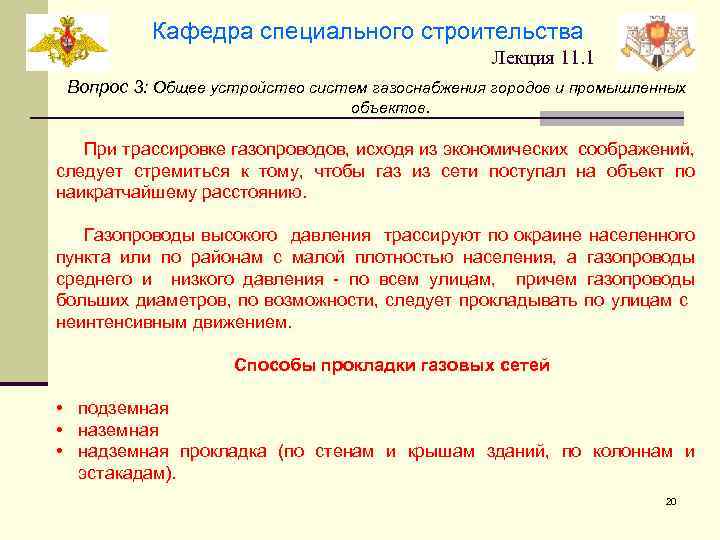

Кафедра специального строительства Лекция 11. 1 Вопрос 3: Общее устройство систем газоснабжения городов и промышленных объектов. При трассировке газопроводов, исходя из экономических соображений, следует стремиться к тому, чтобы газ из сети поступал на объект по наикратчайшему расстоянию. Газопроводы высокого давления трассируют по окраине населенного пункта или по районам с малой плотностью населения, а газопроводы среднего и низкого давления по всем улицам, причем газопроводы больших диаметров, по возможности, следует прокладывать по улицам с неинтенсивным движением. Способы прокладки газовых сетей • подземная • надземная прокладка (по стенам и крышам зданий, по колоннам и эстакадам). 20

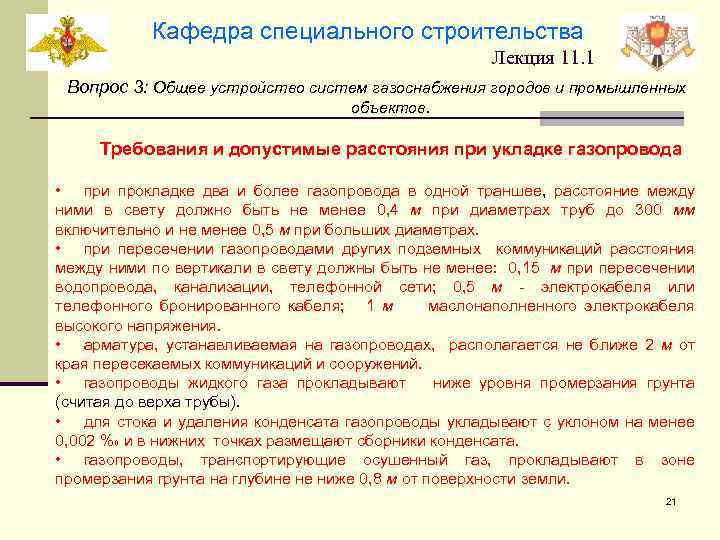

Кафедра специального строительства Лекция 11. 1 Вопрос 3: Общее устройство систем газоснабжения городов и промышленных объектов. Требования и допустимые расстояния при укладке газопровода • при прокладке два и более газопровода в одной траншее, расстояние между ними в свету должно быть не менее 0, 4 м при диаметрах труб до 300 мм включительно и не менее 0, 5 м при больших диаметрах. • при пересечении газопроводами других подземных коммуникаций расстояния между ними по вертикали в свету должны быть не менее: 0, 15 м при пересечении водопровода, канализации, телефонной сети; 0, 5 м электрокабеля или телефонного бронированного кабеля; 1 м маслонаполненного электрокабеля высокого напряжения. • арматура, устанавливаемая на газопроводах, располагается не ближе 2 м от края пересекаемых коммуникаций и сооружений. • газопроводы жидкого газа прокладывают ниже уровня промерзания грунта (считая до верха трубы). • для стока и удаления конденсата газопроводы укладывают с уклоном на менее 0, 002 %0 и в нижних точках размещают сборники конденсата. • газопроводы, транспортирующие осушенный газ, прокладывают в зоне промерзания грунта на глубине не ниже 0, 8 м от поверхности земли. 21

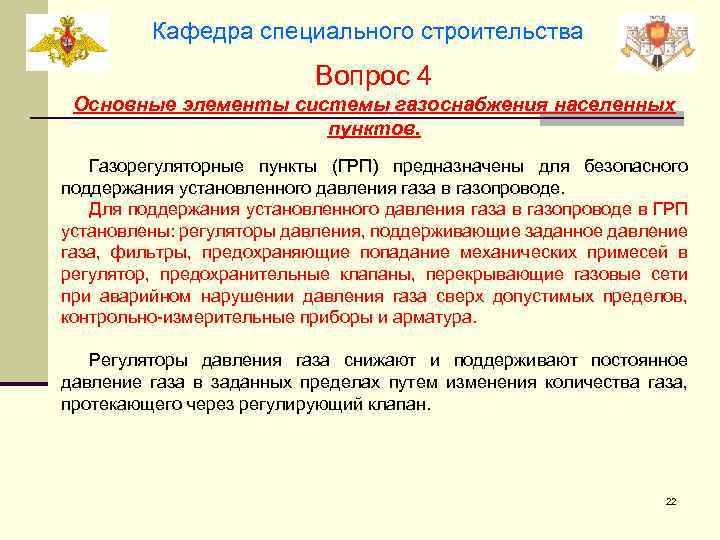

Кафедра специального строительства Вопрос 4 Основные элементы системы газоснабжения населенных пунктов. Газорегуляторные пункты (ГРП) предназначены для безопасного поддержания установленного давления газа в газопроводе. Для поддержания установленного давления газа в газопроводе в ГРП установлены: регуляторы давления, поддерживающие заданное давление газа, фильтры, предохраняющие попадание механических примесей в регулятор, предохранительные клапаны, перекрывающие газовые сети при аварийном нарушении давления газа сверх допустимых пределов, контрольно измерительные приборы и арматура. Регуляторы давления газа снижают и поддерживают постоянное давление газа в заданных пределах путем изменения количества газа, протекающего через регулирующий клапан. 22

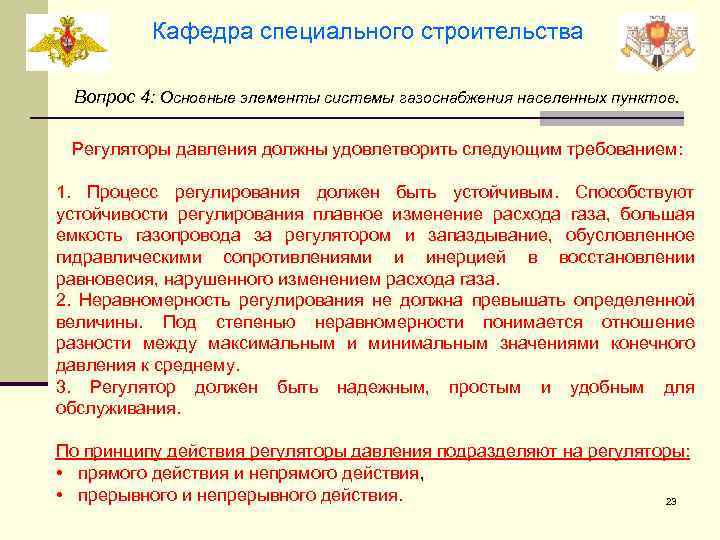

Кафедра специального строительства Вопрос 4: Основные элементы системы газоснабжения населенных пунктов. Регуляторы давления должны удовлетворить следующим требованием: 1. Процесс регулирования должен быть устойчивым. Способствуют устойчивости регулирования плавное изменение расхода газа, большая емкость газопровода за регулятором и запаздывание, обусловленное гидравлическими сопротивлениями и инерцией в восстановлении равновесия, нарушенного изменением расхода газа. 2. Неравномерность регулирования не должна превышать определенной величины. Под степенью неравномерности понимается отношение разности между максимальным и минимальным значениями конечного давления к среднему. 3. Регулятор должен быть надежным, простым и удобным для обслуживания. По принципу действия регуляторы давления подразделяют на регуляторы: • прямого действия и непрямого действия, • прерывного и непрерывного действия. 23

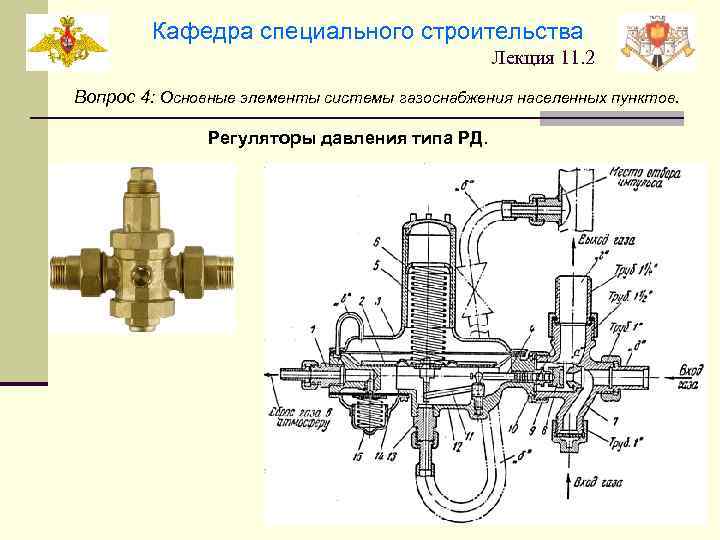

Кафедра специального строительства Лекция 11. 2 Вопрос 4: Основные элементы системы газоснабжения населенных пунктов. Регуляторы давления типа РД. 24

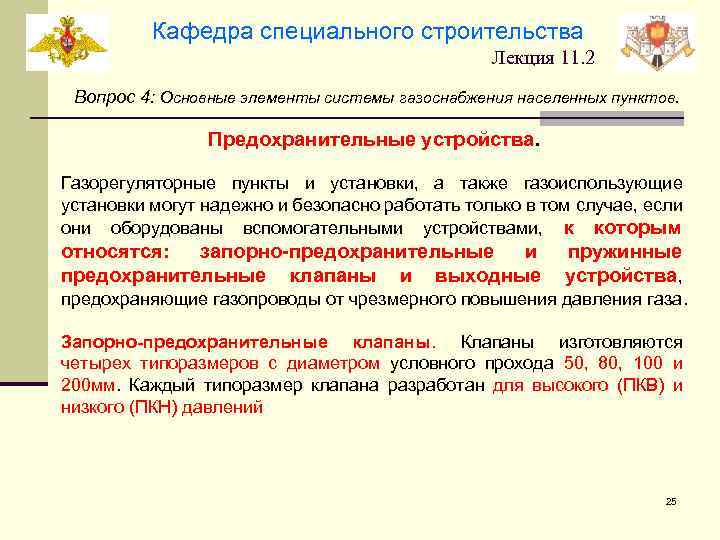

Кафедра специального строительства Лекция 11. 2 Вопрос 4: Основные элементы системы газоснабжения населенных пунктов. Предохранительные устройства. Газорегуляторные пункты и установки, а также газоиспользующие установки могут надежно и безопасно работать только в том случае, если они оборудованы вспомогательными устройствами, к которым относятся: запорно-предохранительные и предохранительные клапаны и выходные пружинные устройства, предохраняющие газопроводы от чрезмерного повышения давления газа. Запорно-предохранительные клапаны. Клапаны изготовляются четырех типоразмеров с диаметром условного прохода 50, 80, 100 и 200 мм. Каждый типоразмер клапана разработан для высокого (ПКВ) и низкого (ПКН) давлений 25

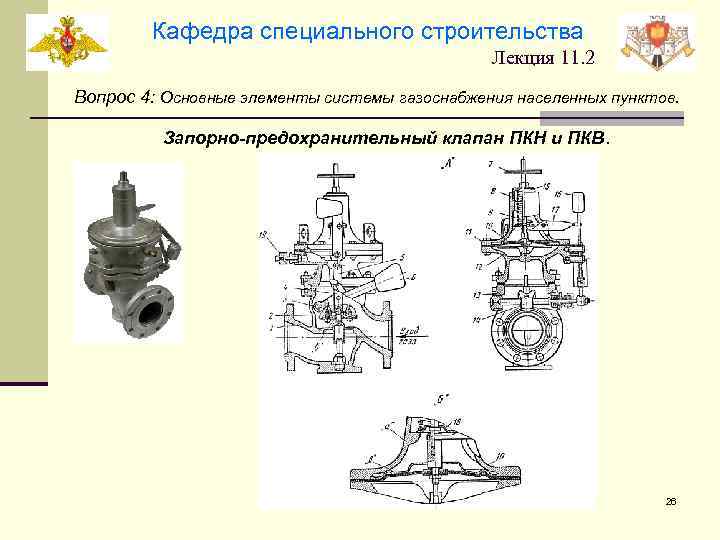

Кафедра специального строительства Лекция 11. 2 Вопрос 4: Основные элементы системы газоснабжения населенных пунктов. Запорно-предохранительный клапан ПКН и ПКВ. 26

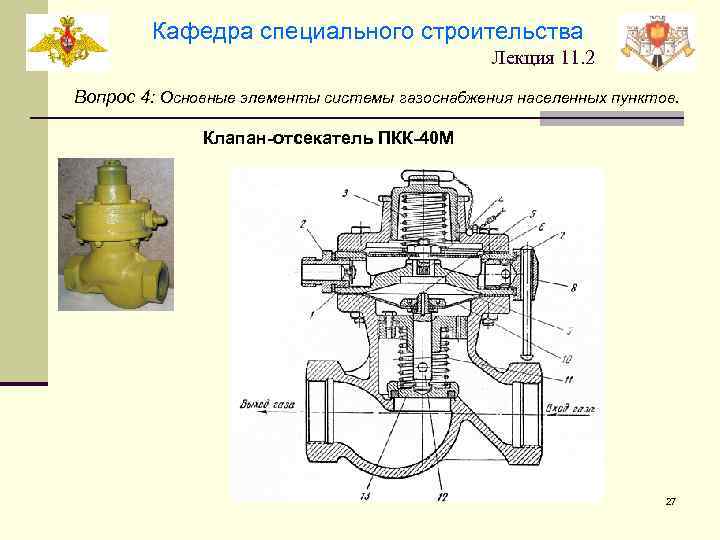

Кафедра специального строительства Лекция 11. 2 Вопрос 4: Основные элементы системы газоснабжения населенных пунктов. Клапан-отсекатель ПКК-40 М 27

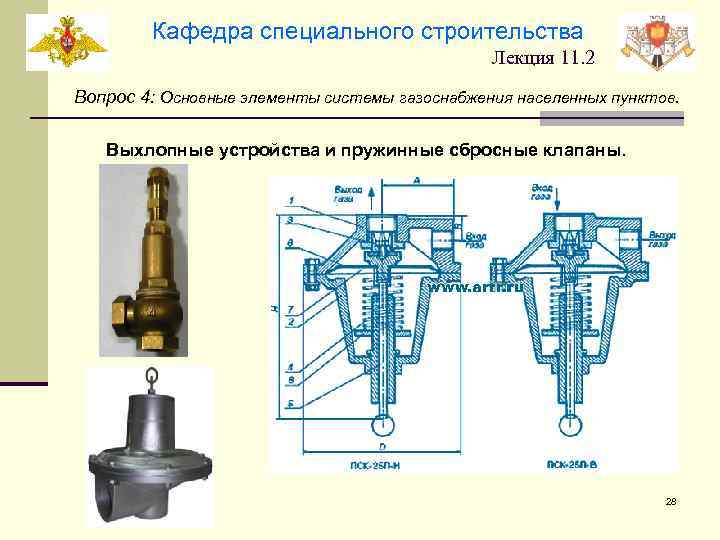

Кафедра специального строительства Лекция 11. 2 Вопрос 4: Основные элементы системы газоснабжения населенных пунктов. Выхлопные устройства и пружинные сбросные клапаны. 28

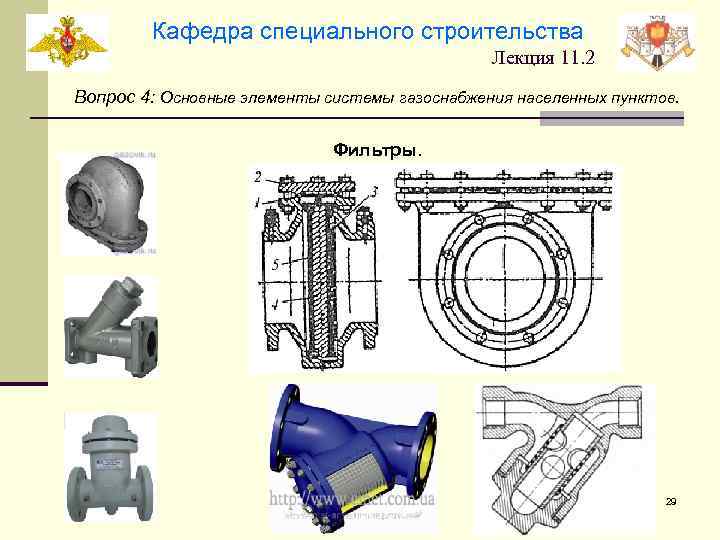

Кафедра специального строительства Лекция 11. 2 Вопрос 4: Основные элементы системы газоснабжения населенных пунктов. Фильтры. 29

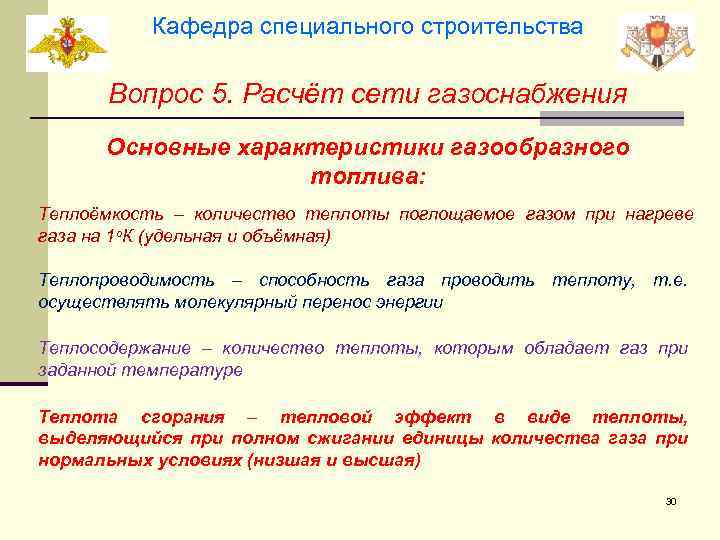

Кафедра специального строительства Вопрос 5. Расчёт сети газоснабжения Основные характеристики газообразного топлива: Теплоёмкость – количество теплоты поглощаемое газом при нагреве газа на 1 о. К (удельная и объёмная) Теплопроводимость – способность газа проводить теплоту, т. е. осуществлять молекулярный перенос энергии Теплосодержание – количество теплоты, которым обладает газ при заданной температуре Теплота сгорания – тепловой эффект в виде теплоты, выделяющийся при полном сжигании единицы количества газа при нормальных условиях (низшая и высшая) 30

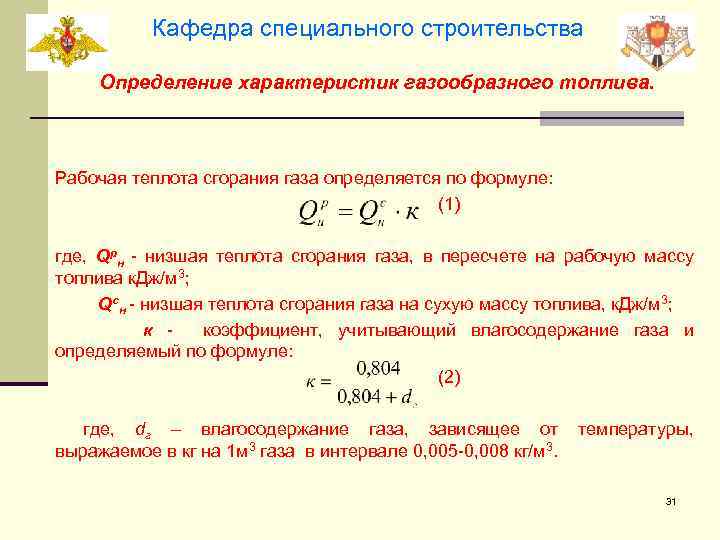

Кафедра специального строительства Определение характеристик газообразного топлива. Рабочая теплота сгорания газа определяется по формуле: (1) где, Qрн низшая теплота сгорания газа, в пересчете на рабочую массу топлива к. Дж/м 3; Qсн низшая теплота сгорания газа на сухую массу топлива, к. Дж/м 3; к коэффициент, учитывающий влагосодержание газа и определяемый по формуле: (2) где, dг – влагосодержание газа, зависящее от температуры, выражаемое в кг на 1 м 3 газа в интервале 0, 005 0, 008 кг/м 3. 31

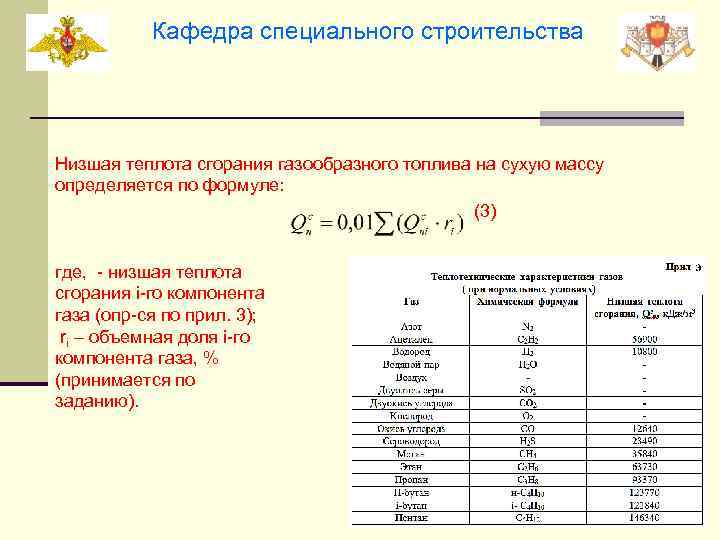

Кафедра специального строительства Низшая теплота сгорания газообразного топлива на сухую массу определяется по формуле: (3) где, низшая теплота сгорания i го компонента газа (опр ся по прил. 3); ri – объемная доля i го компонента газа, % (принимается по заданию). 32

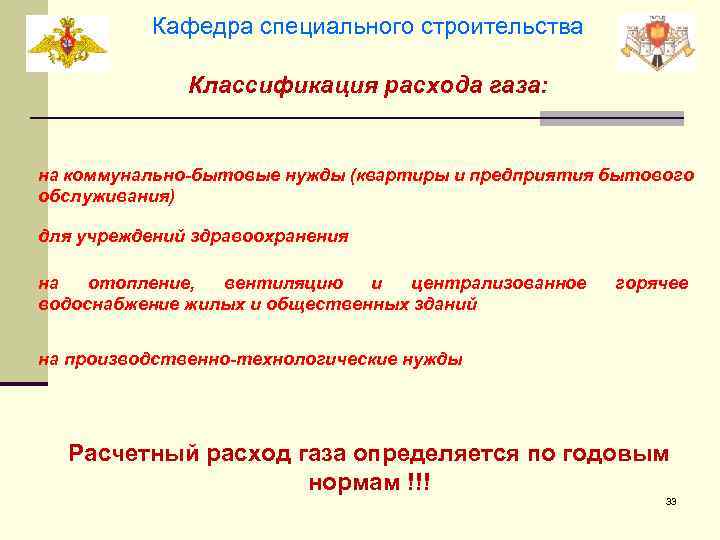

Кафедра специального строительства Классификация расхода газа: на коммунально-бытовые нужды (квартиры и предприятия бытового обслуживания) для учреждений здравоохранения на отопление, вентиляцию и централизованное водоснабжение жилых и общественных зданий горячее на производственно-технологические нужды Расчетный расход газа определяется по годовым нормам !!! 33

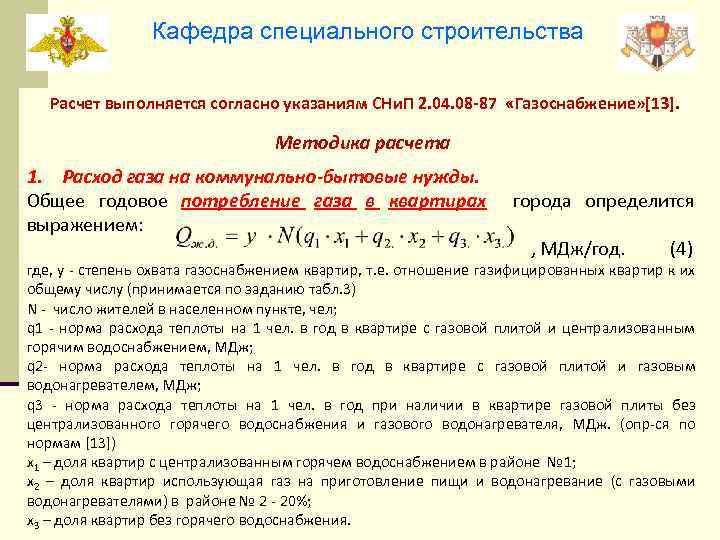

Кафедра специального строительства Расчет выполняется согласно указаниям СНи. П 2. 04. 08 -87 «Газоснабжение» [13]. Методика расчета 1. Расход газа на коммунально-бытовые нужды. Общее годовое потребление газа в квартирах выражением: города определится , МДж/год. (4) где, y - степень охвата газоснабжением квартир, т. е. отношение газифицированных квартир к их общему числу (принимается по заданию табл. 3) N - число жителей в населенном пункте, чел; q 1 - норма расхода теплоты на 1 чел. в год в квартире с газовой плитой и централизованным горячим водоснабжением, МДж; q 2 - норма расхода теплоты на 1 чел. в год в квартире с газовой плитой и газовым водонагревателем, МДж; q 3 - норма расхода теплоты на 1 чел. в год при наличии в квартире газовой плиты без централизованного горячего водоснабжения и газового водонагревателя, МДж. (опр-ся по нормам [13]) х1 – доля квартир с централизованным горячем водоснабжением в районе № 1; х2 – доля квартир использующая газ на приготовление пищи и водонагревание (с газовыми 34 водонагревателями) в районе № 2 - 20%; х3 – доля квартир без горячего водоснабжения.

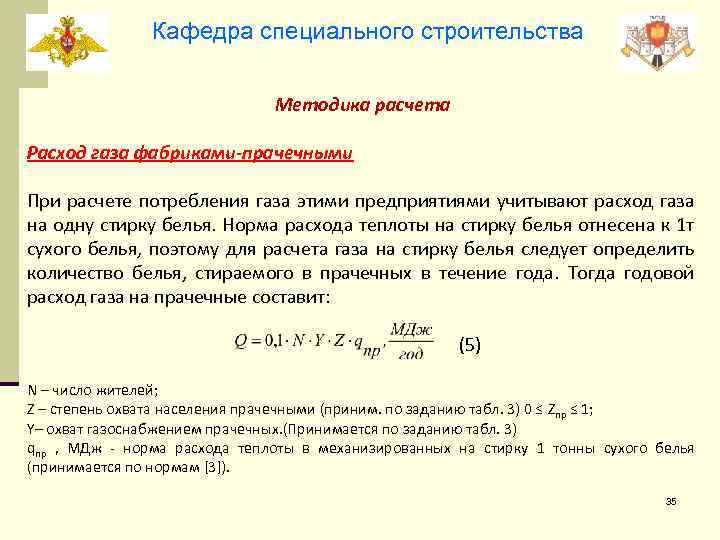

Кафедра специального строительства Методика расчета Расход газа фабриками-прачечными При расчете потребления газа этими предприятиями учитывают расход газа на одну стирку белья. Норма расхода теплоты на стирку белья отнесена к 1 т сухого белья, поэтому для расчета газа на стирку белья следует определить количество белья, стираемого в прачечных в течение года. Тогда годовой расход газа на прачечные составит: (5) N – число жителей; Z – степень охвата населения прачечными (приним. по заданию табл. 3) 0 ≤ Zпр ≤ 1; Y– охват газоснабжением прачечных. (Принимается по заданию табл. 3) qпр , МДж - норма расхода теплоты в механизированных на стирку 1 тонны сухого белья (принимается по нормам [3]). 35

Кафедра специального строительства Методика расчета Расход газа банями При определении количества помывок в банях можно исходить из расчета 52 помывки в год одним человеком в банях. Тогда годовой расход газа на бани можно подсчитать по формуле: (6) 52 –число недель в году; N – число жителей; Y– охват бань газоснабжением; (Принимается по заданию табл. 3) Z– охват обслуживанием банями; (задается произвольно) qб = 50 МДж - норма расхода теплоты в банях. 36

Кафедра специального строительства Методика расчета Расход газа предприятиями общественного питания При расчете годового расхода газа на столовые учитывают их среднюю загрузку. Считая, что каждый человек, регулярно пользующий столовыми и ресторанами, потребляет в день примерно один обед и ужин (завтрак). Следовательно, общее количество газа, потребляемого предприятиями общественного питания города, будет: (7) 360 – дней в год, а 5 отводится на ремонт; N – число жителей Y– охват газоснабжением предприятий общественного питания. (принимаем по заданию табл. 3) Z – охват обслуживанием населения предприятиями общественного питания (произвольно от 0, 1 до 1). qобед МДж – норма расхода теплоты на один обед (принимается по нормам [3]) qужин МДж - норма расхода теплоты на один ужин/завтрак (принимается по нормам [3]). 37

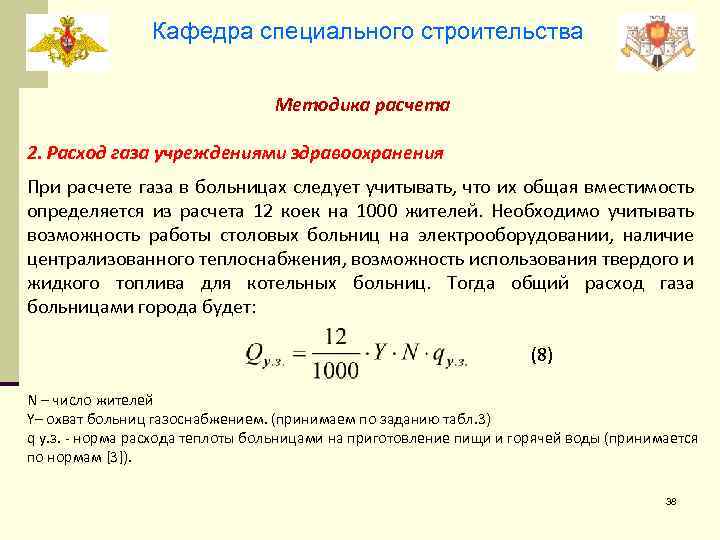

Кафедра специального строительства Методика расчета 2. Расход газа учреждениями здравоохранения При расчете газа в больницах следует учитывать, что их общая вместимость определяется из расчета 12 коек на 1000 жителей. Необходимо учитывать возможность работы столовых больниц на электрооборудовании, наличие централизованного теплоснабжения, возможность использования твердого и жидкого топлива для котельных больниц. Тогда общий расход газа больницами города будет: (8) N – число жителей Y– охват больниц газоснабжением. (принимаем по заданию табл. 3) q у. з. - норма расхода теплоты больницами на приготовление пищи и горячей воды (принимается по нормам [3]). 38

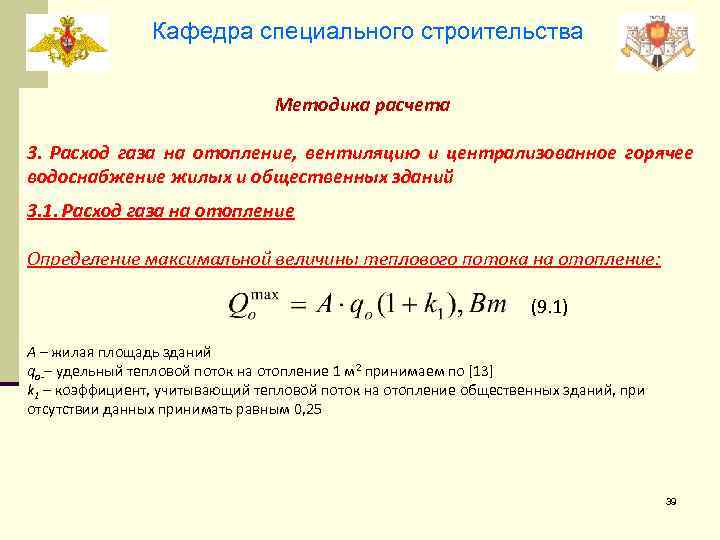

Кафедра специального строительства Методика расчета 3. Расход газа на отопление, вентиляцию и централизованное горячее водоснабжение жилых и общественных зданий 3. 1. Расход газа на отопление Определение максимальной величины теплового потока на отопление: (9. 1) A – жилая площадь зданий qо – удельный тепловой поток на отопление 1 м 2 принимаем по [13] k 1 – коэффициент, учитывающий тепловой поток на отопление общественных зданий, при отсутствии данных принимать равным 0, 25 39

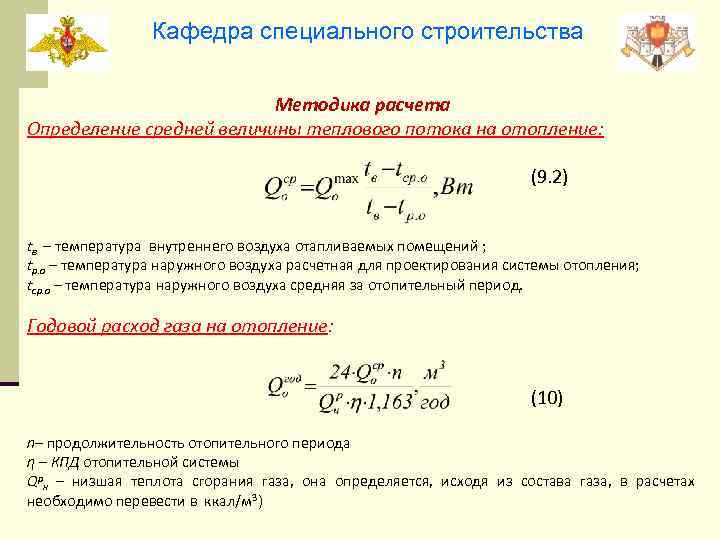

Кафедра специального строительства Методика расчета Определение средней величины теплового потока на отопление: (9. 2) tв – температура внутреннего воздуха отапливаемых помещений ; tр. о – температура наружного воздуха расчетная для проектирования системы отопления; tср. о – температура наружного воздуха средняя за отопительный период. Годовой расход газа на отопление: (10) n– продолжительность отопительного периода η – КПД отопительной системы Qрн – низшая теплота сгорания газа, она определяется, исходя из состава газа, в расчетах 40 необходимо перевести в ккал/м 3)

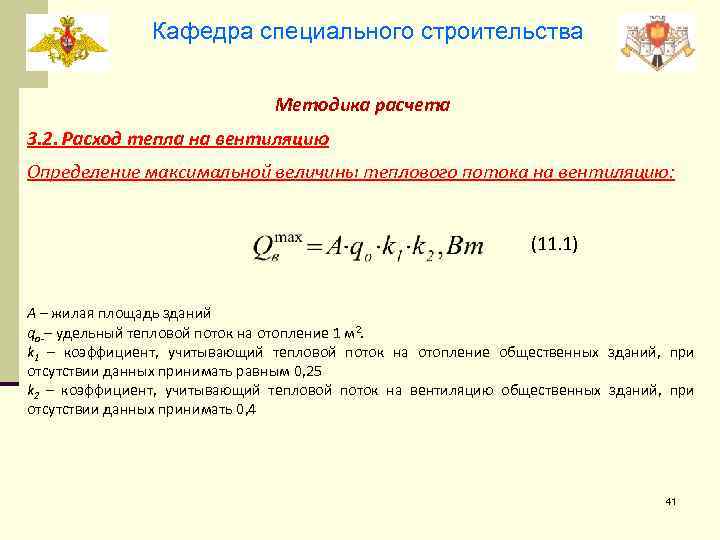

Кафедра специального строительства Методика расчета 3. 2. Расход тепла на вентиляцию Определение максимальной величины теплового потока на вентиляцию: (11. 1) A – жилая площадь зданий qо – удельный тепловой поток на отопление 1 м 2. k 1 – коэффициент, учитывающий тепловой поток на отопление общественных зданий, при отсутствии данных принимать равным 0, 25 k 2 – коэффициент, учитывающий тепловой поток на вентиляцию общественных зданий, при отсутствии данных принимать 0, 4 41

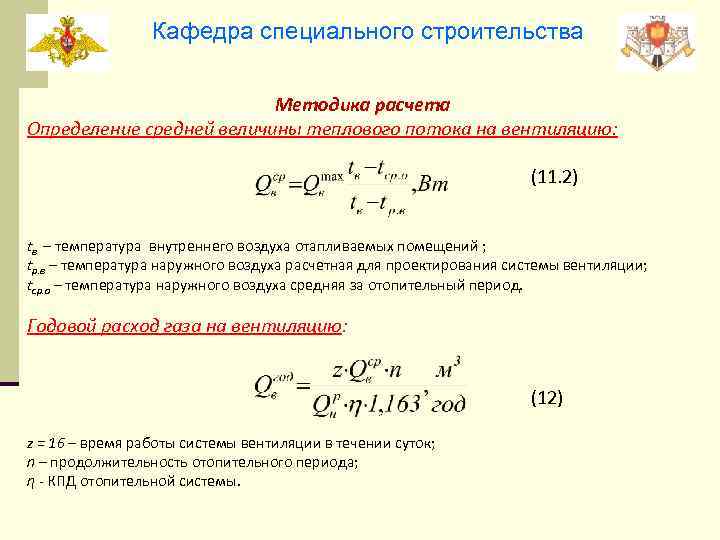

Кафедра специального строительства Методика расчета Определение средней величины теплового потока на вентиляцию: (11. 2) tв – температура внутреннего воздуха отапливаемых помещений ; tр. в – температура наружного воздуха расчетная для проектирования системы вентиляции; tср. о – температура наружного воздуха средняя за отопительный период. Годовой расход газа на вентиляцию: (12) z = 16 – время работы системы вентиляции в течении суток; n – продолжительность отопительного периода; η КПД отопительной системы. 42

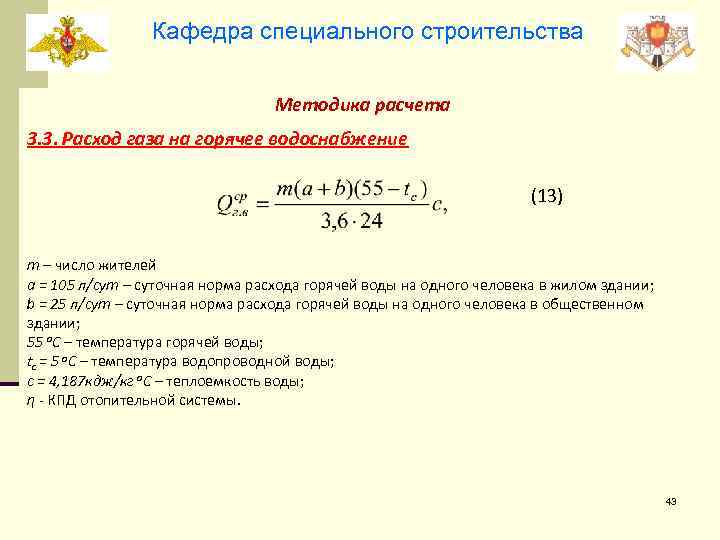

Кафедра специального строительства Методика расчета 3. 3. Расход газа на горячее водоснабжение (13) m – число жителей a = 105 л/сут – суточная норма расхода горячей воды на одного человека в жилом здании; b = 25 л/сут – суточная норма расхода горячей воды на одного человека в общественном здании; 55 о. С – температура горячей воды; tс = 5 о. С – температура водопроводной воды; c = 4, 187 кдж/кг о. С – теплоемкость воды; η КПД отопительной системы. 43

Кафедра специального строительства Методика расчета 4. Расход газа предприятиями Расчет годового расхода газа для хлебозаводов и пекарен Расчет годового расхода ведут в предположении, что объем суточной выпечки на 1000 жителей составляет 0, 6 - 0, 8 кг. (принимаем 0, 7 кг. ). Общий расход газа на хлебозаводы будет: (14) где, N – число жителей Y– охват газоснабжением хлебозаводов и пекарен. (принимаем по заданию табл. 3) qх. л. , МДж/т - норма расхода теплоты хлебозаводами. (принимается по нормам [3]) Расчет годового расхода газа производственных объединений производится специализированными организациями. При расчёте - расход газа для предприятий принимаем из исходных данных 44 (задания).

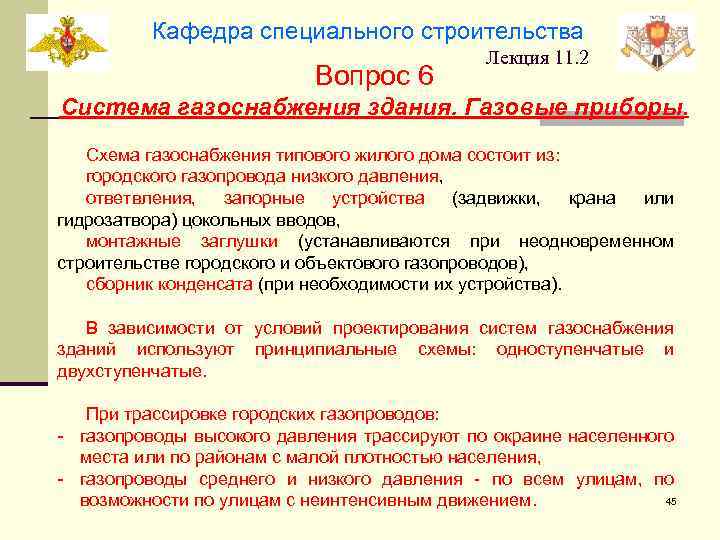

Кафедра специального строительства Вопрос 6 Лекция 11. 2 Система газоснабжения здания. Газовые приборы. Схема газоснабжения типового жилого дома состоит из: городского газопровода низкого давления, ответвления, запорные устройства (задвижки, крана или гидрозатвора) цокольных вводов, монтажные заглушки (устанавливаются при неодновременном строительстве городского и объектового газопроводов), сборник конденсата (при необходимости их устройства). В зависимости от условий проектирования систем газоснабжения зданий используют принципиальные схемы: одноступенчатые и двухступенчатые. При трассировке городских газопроводов: газопроводы высокого давления трассируют по окраине населенного места или по районам с малой плотностью населения, газопроводы среднего и низкого давления по всем улицам, по 45 возможности по улицам с неинтенсивным движением.

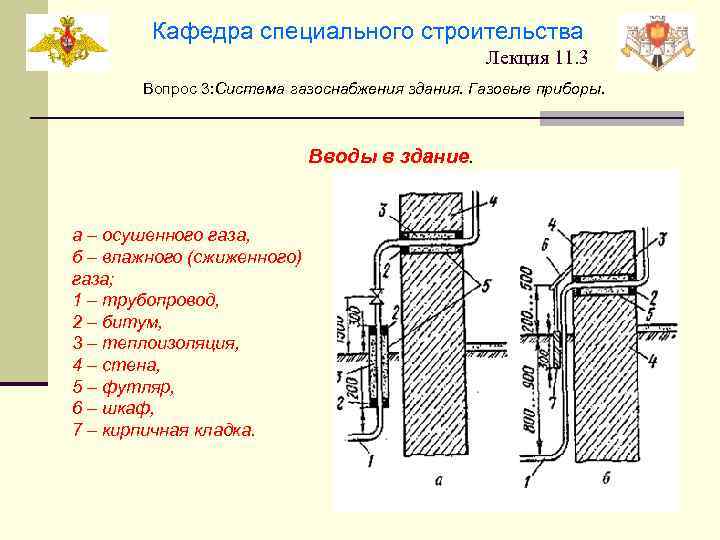

Кафедра специального строительства Лекция 11. 3 Вопрос 3: Система газоснабжения здания. Газовые приборы. Вводы в здание. а – осушенного газа, б – влажного (сжиженного) газа; 1 – трубопровод, 2 – битум, 3 – теплоизоляция, 4 – стена, 5 – футляр, 6 – шкаф, 7 – кирпичная кладка. 46

Кафедра специального строительства Лекция 9 СПАСИБО! ЛЕКЦИЯ ЗАКОНЧЕНА. 47
