Цель работы: ознакомление с устройством, принципом работы и метрологическими характеристиками средств измерений линейных размеров деталей. Выбор средств измерений и ознакомление с методами измерений.

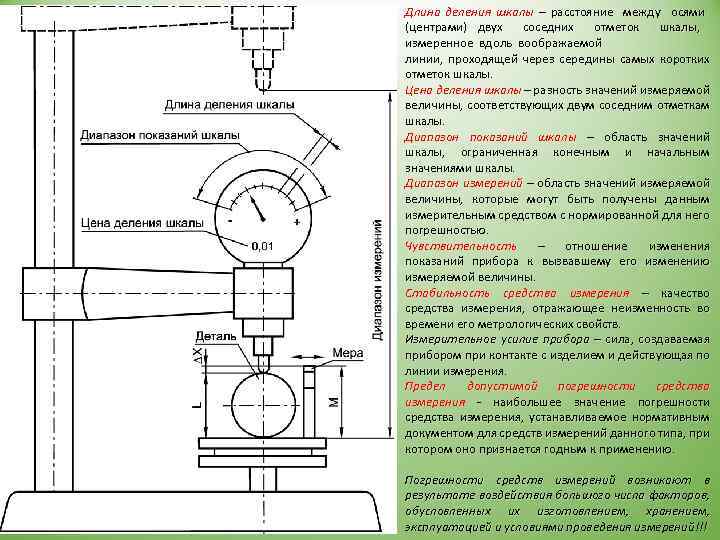

Длина деления шкалы – расстояние между осями (центрами) двух соседних отметок шкалы, измеренное вдоль воображаемой линии, проходящей через середины самых коротких отметок шкалы. Цена деления шкалы – разность значений измеряемой величины, соответствующих двум соседним отметкам шкалы. Диапазон показаний шкалы – область значений шкалы, ограниченная конечным и начальным значениями шкалы. Диапазон измерений – область значений измеряемой величины, которые могут быть получены данным измерительным средством с нормированной для него погрешностью. Чувствительность – отношение изменения показаний прибора к вызвавшему его изменению измеряемой величины. Стабильность средства измерения – качество средства измерения, отражающее неизменность во времени его метрологических свойств. Измерительное усилие прибора – сила, создаваемая прибором при контакте с изделием и действующая по линии измерения. Предел допустимой погрешности средства измерения - наибольшее значение погрешности средства измерения, устанавливаемое нормативным документом для средств измерений данного типа, при котором оно признается годным к применению. Погрешности средств измерений возникают в результате воздействия большого числа факторов, обусловленных их изготовлением, хранением, эксплуатацией и условиями проведения измерений!!!

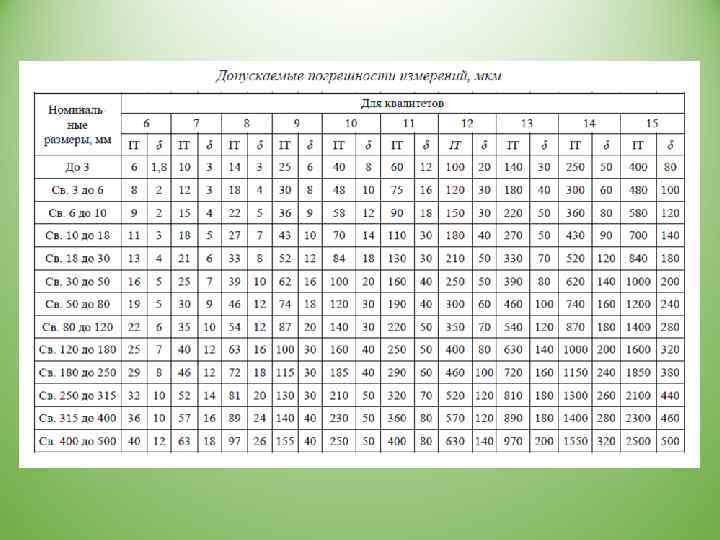

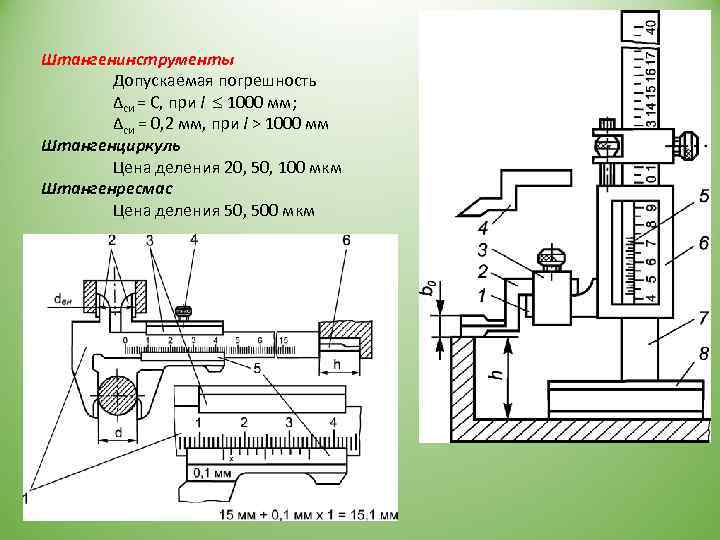

Штангенинструменты Допускаемая погрешность Δси = С, при l 1000 мм; Δси = 0, 2 мм, при l > 1000 мм Штангенциркуль Цена деления 20, 50, 100 мкм Штангенресмас Цена деления 50, 500 мкм

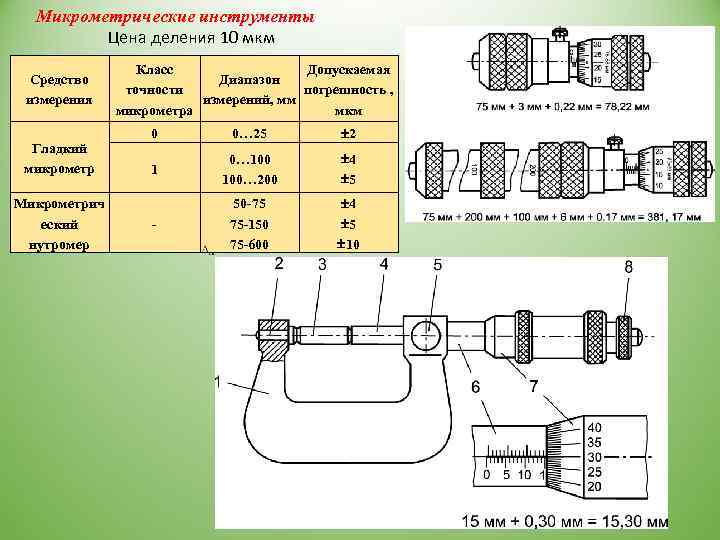

Микрометрические инструменты Цена деления 10 мкм Средство измерения Гладкий микрометр Микрометрич еский нутромер Класс Допускаемая Диапазон точности погрешность , измерений, мм микрометра мкм 0 0… 25 2 1 0… 100… 200 4 5 - 50 -75 75 -150 75 -600 4 5 10

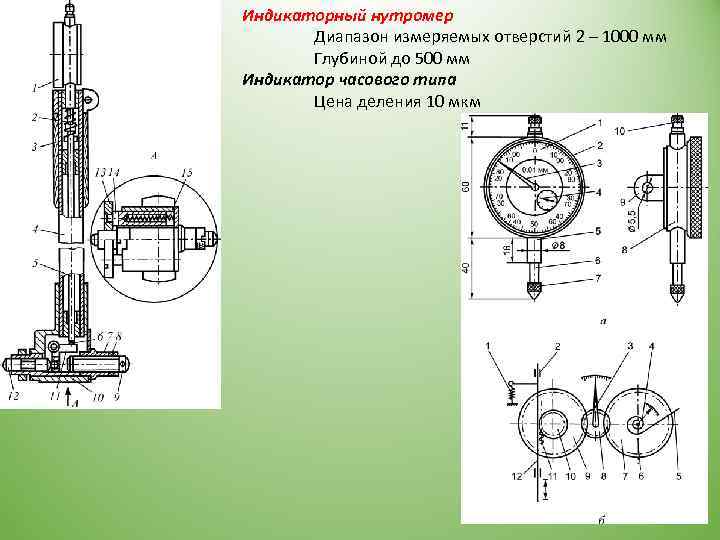

Индикаторный нутромер Диапазон измеряемых отверстий 2 – 1000 мм Глубиной до 500 мм Индикатор часового типа Цена деления 10 мкм

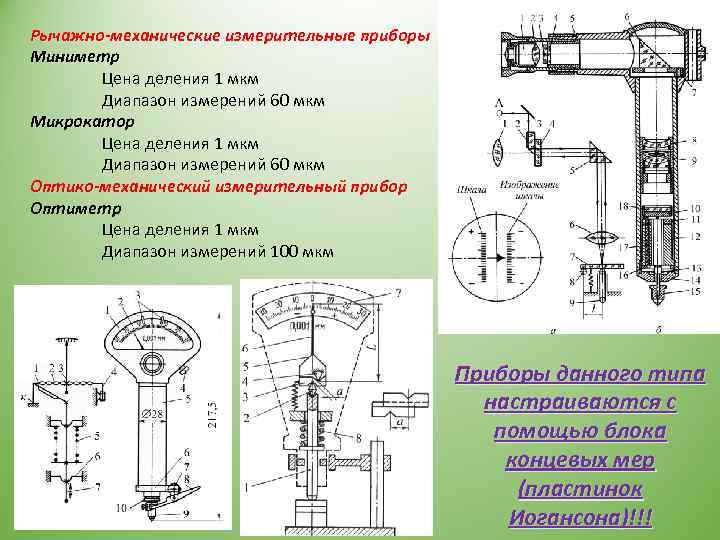

Рычажно-механические измерительные приборы Миниметр Цена деления 1 мкм Диапазон измерений 60 мкм Микрокатор Цена деления 1 мкм Диапазон измерений 60 мкм Оптико-механический измерительный прибор Оптиметр Цена деления 1 мкм Диапазон измерений 100 мкм Приборы данного типа настраиваются с помощью блока концевых мер (пластинок Иогансона)!!!

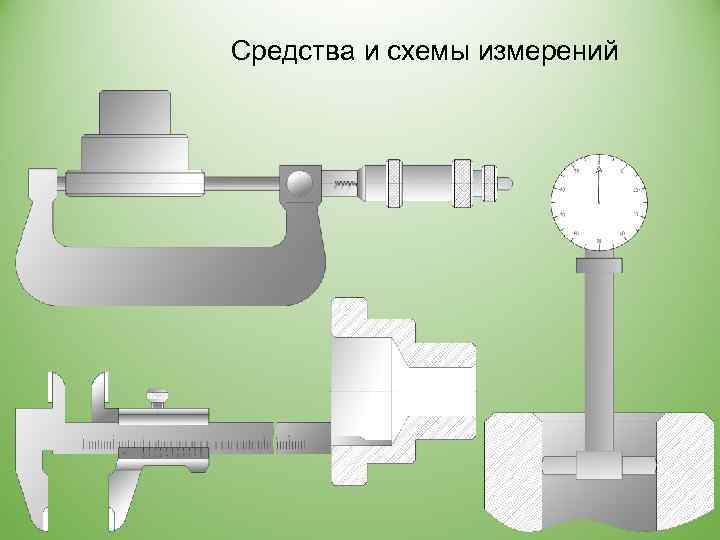

Средства и схемы измерений

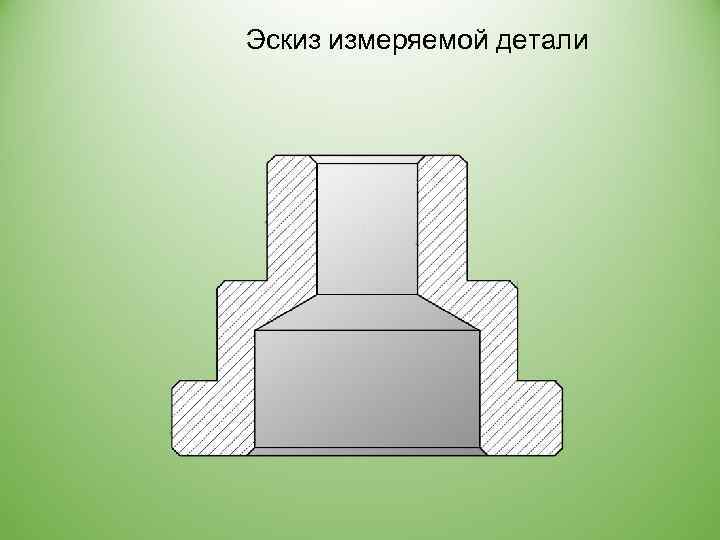

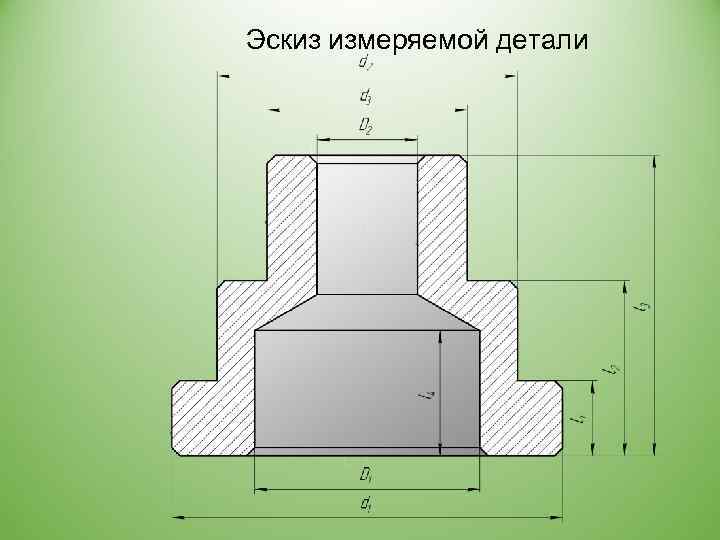

Эскиз измеряемой детали
Эскиз измеряемой детали
Эскиз измеряемой детали

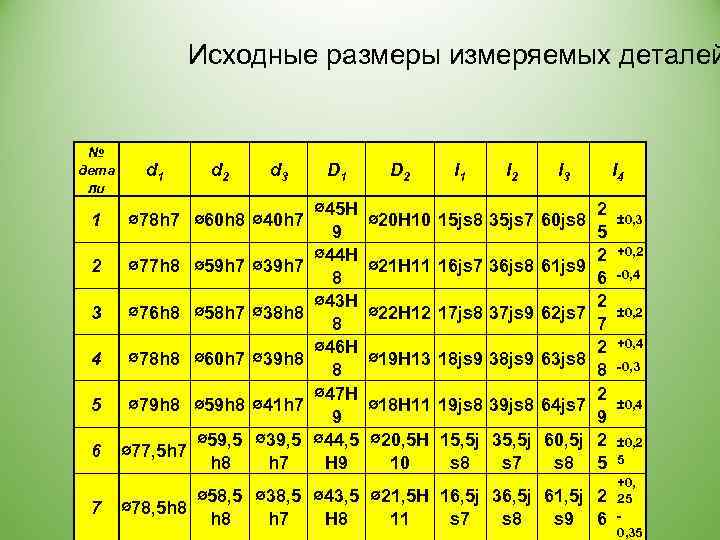

Исходные размеры измеряемых деталей № дета ли 1 d 2 d 3 ∅78 h 7 ∅60 h 8 ∅40 h 7 2 ∅77 h 8 ∅59 h 7 ∅39 h 7 3 ∅76 h 8 ∅58 h 7 ∅38 h 8 4 ∅78 h 8 ∅60 h 7 ∅39 h 8 5 ∅79 h 8 ∅59 h 8 ∅41 h 7 6 7 ∅77, 5 h 7 ∅78, 5 h 8 ∅59, 5 ∅39, 5 h 8 h 7 D 1 ∅45 H 9 ∅44 H 8 ∅43 H 8 ∅46 H 8 ∅47 H 9 ∅44, 5 H 9 D 2 l 1 l 2 l 3 ∅20 H 10 15 js 8 35 js 7 60 js 8 ∅21 H 11 16 js 7 36 js 8 61 js 9 ∅22 H 12 17 js 8 37 js 9 62 js 7 ∅19 H 13 18 js 9 38 js 9 63 js 8 ∅18 H 11 19 js 8 39 js 8 64 js 7 ∅20, 5 H 15, 5 j 35, 5 j 60, 5 j 10 s 8 s 7 s 8 l 4 2 5 2 6 2 7 2 8 2 9 2 5 ∅58, 5 ∅38, 5 ∅43, 5 ∅21, 5 H 16, 5 j 36, 5 j 61, 5 j 2 h 8 h 7 H 8 11 s 7 s 8 s 9 6 ± 0, 3 +0, 2 -0, 4 ± 0, 2 +0, 4 -0, 3 ± 0, 4 ± 0, 2 5 +0, 25 0, 35
№ дета ли d 1 d 2 d 3 D 1 D 2 l 1 15 js 8 16 js 7 17 js 8 18 js 9 19 js 8 15, 5 j s 8 l 2 l 3 l 4 2 5 2 6 2 7 2 8 2 9 2 5 1 ∅78 h 7 ∅60 h 8 ∅40 h 7 ∅45 H 9 2 ∅77 h 8 ∅59 h 7 ∅39 h 7 ∅44 H 8 3 ∅76 h 8 ∅58 h 7 ∅38 h 8 ∅43 H 8 4 ∅78 h 8 ∅60 h 7 ∅39 h 8 ∅46 H 8 5 ∅79 h 8 ∅59 h 8 ∅41 h 7 ∅47 H 9 6 ∅77, 5 ∅59, 5 ∅39, 5 ∅44, 5 h 7 h 8 h 7 H 9 ∅20 H 1 0 ∅21 H 1 1 ∅22 H 1 2 ∅19 H 1 3 ∅18 H 1 1 ∅20, 5 H 10 7 ∅78, 5 ∅58, 5 ∅38, 5 ∅43, 5 h 8 h 7 H 8 ∅21, 5 16, 5 j 36, 5 j 61, 5 j 2 H 11 s 7 s 8 s 9 6 35 js 7 60 js 8 36 js 8 61 js 9 37 js 9 62 js 7 38 js 9 63 js 8 39 js 8 64 js 7 35, 5 j 60, 5 j s 7 s 8 ± 0, 3 +0, 2 -0, 4 ± 0, 2 +0, 4 -0, 3 ± 0, 4 ± 0, 2 5 +0, 2 5 0, 35
