Кафедра «Производства и эксплуатации РАВ» СЛАЙД-ФИЛЬМ на проведение группового занятия по дисциплине «Ракетно-артиллерийское вооружение» Тема № 26 «Организация ремонта вооружения с использованием подвижных мастерских» Занятие № 1 «Развертывание подвижной мастерской ПМ-2 -85»

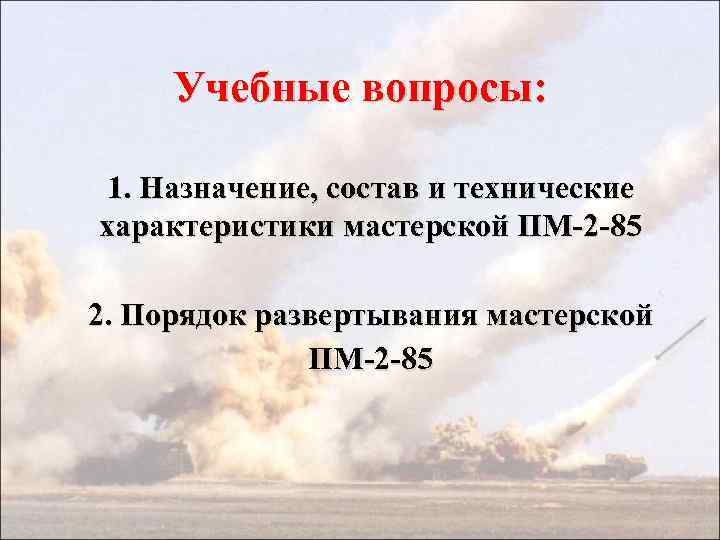

Учебные вопросы: 1. Назначение, состав и технические характеристики мастерской ПМ-2 -85 2. Порядок развертывания мастерской ПМ-2 -85

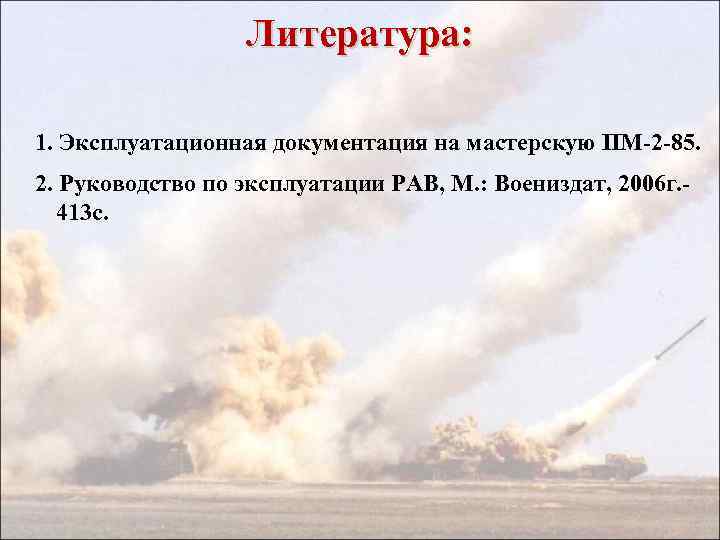

Литература: 1. Эксплуатационная документация на мастерскую ПМ-2 -85. 2. Руководство по эксплуатации РАВ, М. : Воениздат, 2006 г. 413 с.

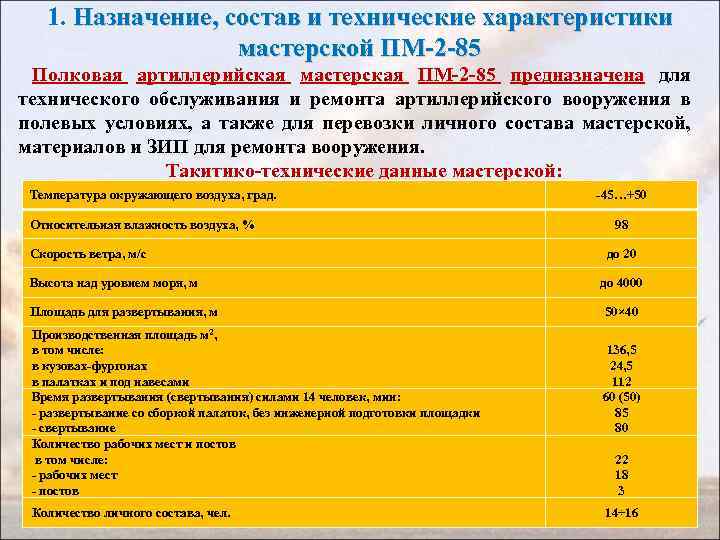

1. Назначение, состав и технические характеристики мастерской ПМ-2 -85 Полковая артиллерийская мастерская ПМ-2 -85 предназначена для технического обслуживания и ремонта артиллерийского вооружения в полевых условиях, а также для перевозки личного состава мастерской, материалов и ЗИП для ремонта вооружения. Такитико-технические данные мастерской: Температура окружающего воздуха, град. Относительная влажность воздуха, % Скорость ветра, м/с Высота над уровнем моря, м Площадь для развертывания, м Производственная площадь м 2, в том числе: в кузовах-фургонах в палатках и под навесами Время развертывания (свертывания) силами 14 человек, мин: - развертывание со сборкой палаток, без инженерной подготовки площадки - свертывание Количество рабочих мест и постов в том числе: - рабочих мест - постов Количество личного состава, чел. -45…+50 98 до 20 до 4000 50× 40 136, 5 24, 5 112 60 (50) 85 80 22 18 3 14÷ 16

Состав мастерской ПМ-2 -85: Наименование ПМ-2 -85 Количество транспортных единиц 4 в том числе: - мастерских 2 (МРС-АРМ, МТО-ВМ 1) - транспортных машин 1 (ТА-6 М 2) - транспортных прицепов 1 (ТП-13)

Мастерская для ремонта артиллерийского вооружения МРС-АРМ Тип шасси УРАЛ-43203 Тип кузова Кузов-фургон КМ 4320 -0000010 -01 Габаритные размеры, мм - длина - ширина - высота 8720 2550 3470 Полная масса, кг 13620 Количество рабочих мест: - в кузове-фургоне - в палатке - на открытой площадке Количество личного состава при работе в одну смену, человек Время развертывания (свертывания) силами 7 человек, ч 3 4 2 7 0, 5

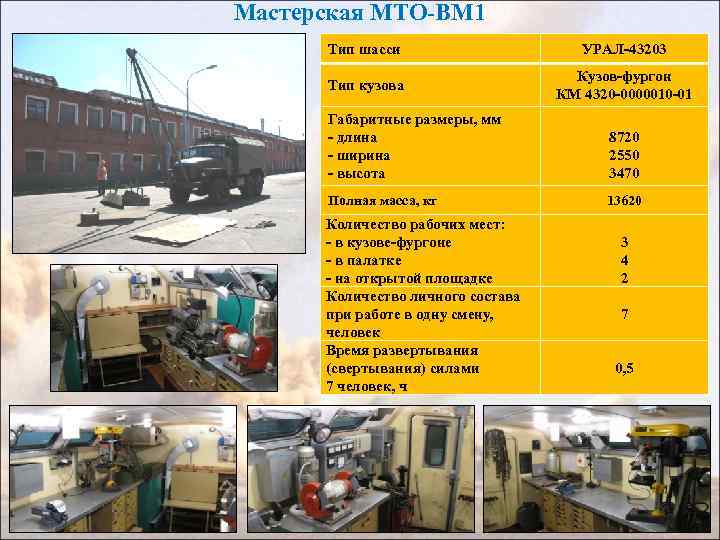

Мастерская МТО-ВМ 1 Тип шасси УРАЛ-43203 Тип кузова Кузов-фургон КМ 4320 -0000010 -01 Габаритные размеры, мм - длина - ширина - высота 8720 2550 3470 Полная масса, кг 13620 Количество рабочих мест: - в кузове-фургоне - в палатке - на открытой площадке Количество личного состава при работе в одну смену, человек Время развертывания (свертывания) силами 7 человек, ч 3 4 2 7 0, 5

Транспортный автомобиль ТА-6 М 2 Тип шасси УРАЛ-43203 Тип кузова - Габаритные размеры, мм - длина - ширина - высота Полная масса, кг Количество рабочих мест: - в кузове-фургоне - в палатке - на открытой площадке Количество личного состава при работе в одну смену, человек Время развертывания (свертывания) силами 7 человек, ч 8720 2550 3470 12730 - -

Транспортный прицеп ТП-13 Тип шасси - Тип кузова Прицеп автомобильный многоцелевой ЧМЗАП 83352 Габаритные размеры, мм - длина - ширина - высота 7442 2500 3235 Полная масса, кг 4925 Количество рабочих мест: - в кузове-фургоне - в палатке - на открытой площадке Количество личного состава при работе в одну смену, человек Время развертывания (свертывания) силами 7 человек, ч - -

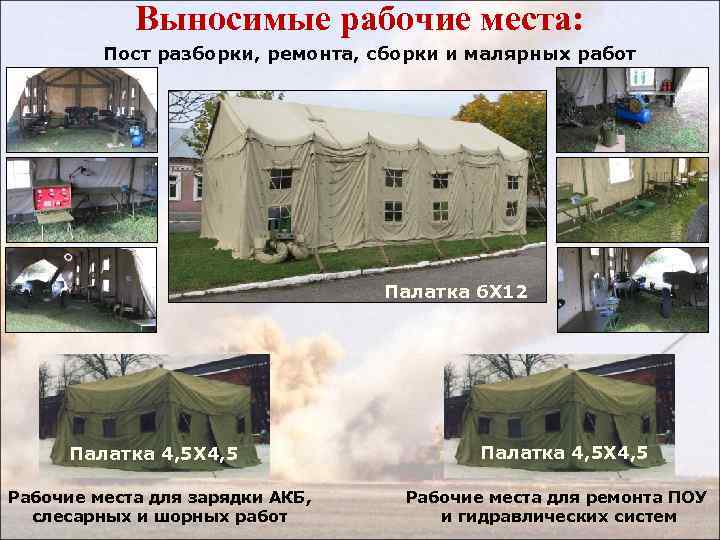

Выносимые рабочие места: Пост разборки, ремонта, сборки и малярных работ Палатка 6 Х 12 Палатка 4, 5 Х 4, 5 Рабочие места для зарядки АКБ, слесарных и шорных работ Палатка 4, 5 Х 4, 5 Рабочие места для ремонта ПОУ и гидравлических систем

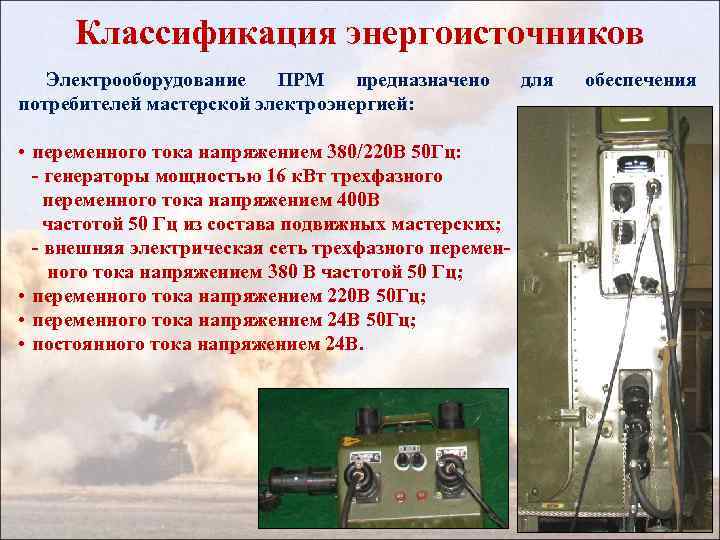

Классификация энергоисточников Электрооборудование ПРМ предназначено потребителей мастерской электроэнергией: • переменного тока напряжением 380/220 В 50 Гц: - генераторы мощностью 16 к. Вт трехфазного переменного тока напряжением 400 В частотой 50 Гц из состава подвижных мастерских; - внешняя электрическая сеть трехфазного перемен ного тока напряжением 380 В частотой 50 Гц; • переменного тока напряжением 220 В 50 Гц; • переменного тока напряжением 24 В 50 Гц; • постоянного тока напряжением 24 В. для обеспечения

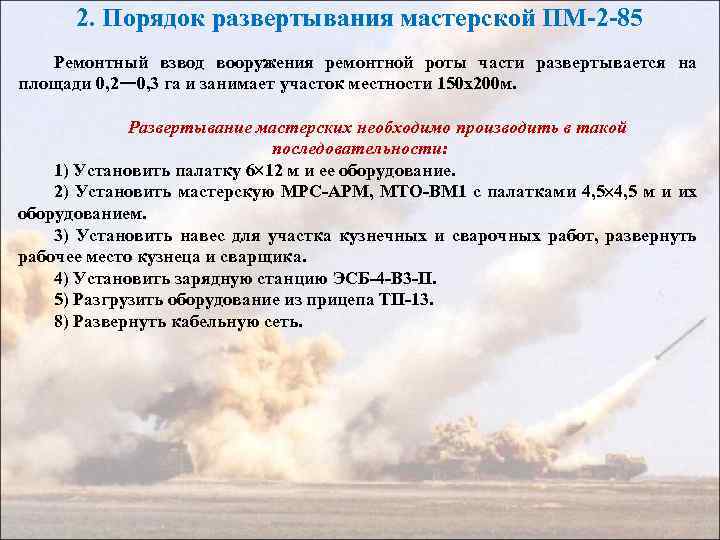

2. Порядок развертывания мастерской ПМ-2 -85 Ремонтный взвод вооружения ремонтной роты части развертывается на площади 0, 2— 0, 3 га и занимает участок местности 150 х200 м. Развертывание мастерских необходимо производить в такой последовательности: 1) Установить палатку 6 12 м и ее оборудование. 2) Установить мастерскую МРС-АРМ, МТО-ВМ 1 с палатками 4, 5 м и их оборудованием. 3) Установить навес для участка кузнечных и сварочных работ, развернуть рабочее место кузнеца и сварщика. 4) Установить зарядную станцию ЭСБ-4 -В 3 -II. 5) Разгрузить оборудование из прицепа ТП-13. 8) Развернуть кабельную сеть.
