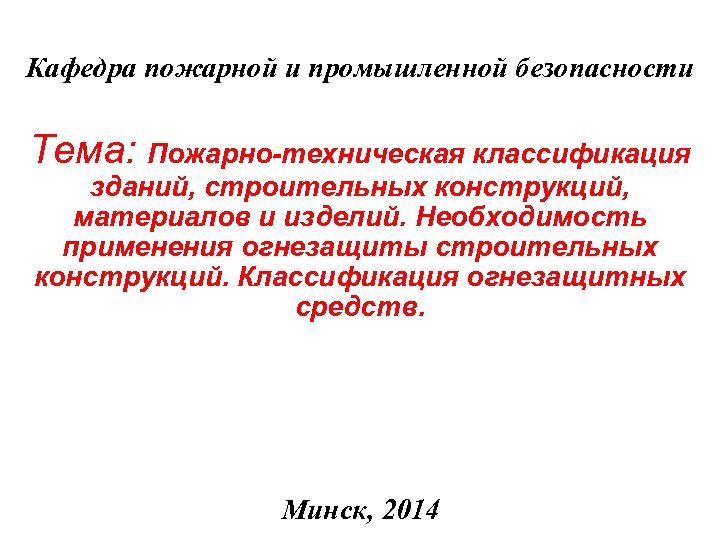

Кафедра пожарной и промышленной безопасности Тема: Пожарно-техническая классификация зданий, строительных конструкций, материалов и изделий. Необходимость применения огнезащиты строительных конструкций. Классификация огнезащитных средств. Минск, 2014

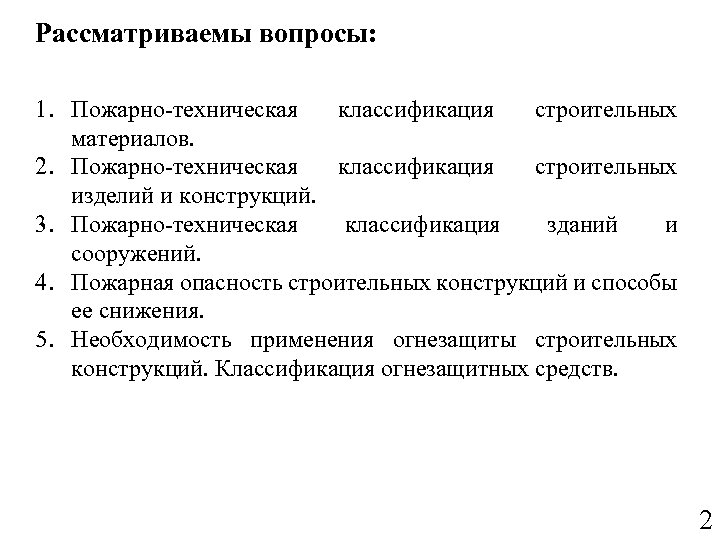

Рассматриваемы вопросы: 1. Пожарно-техническая классификация строительных материалов. 2. Пожарно-техническая классификация строительных изделий и конструкций. 3. Пожарно-техническая классификация зданий и сооружений. 4. Пожарная опасность строительных конструкций и способы ее снижения. 5. Необходимость применения огнезащиты строительных конструкций. Классификация огнезащитных средств. 2

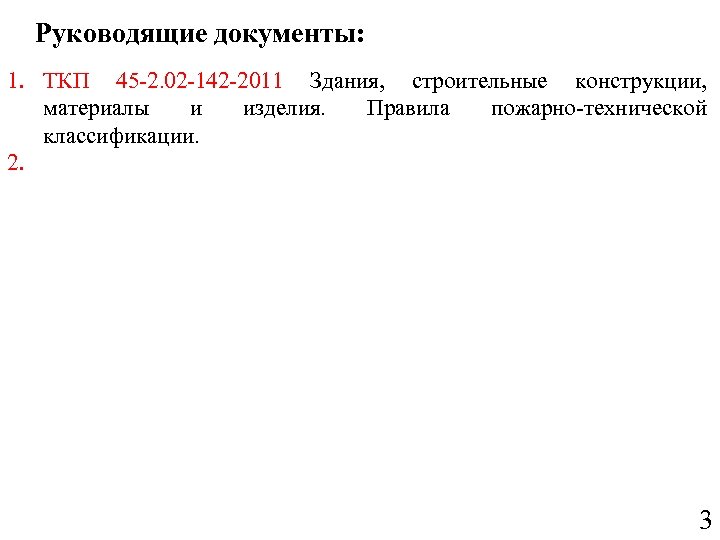

Руководящие документы: 1. ТКП 45 -2. 02 -142 -2011 Здания, строительные конструкции, материалы и изделия. Правила пожарно-технической классификации. 2. 3
Термины и определения: 1. Здание – строительное сооружение, состоящее (по мере необходимости) из наземной и подземной частей, с помещениями для проживания и (или) деятельности людей, размещения производств, хранения продукции или содержания животных. 2. Строительная конструкция – часть здания или сооружения, выполняющая определенные несущие, ограждающие, а в открытом виде и эстетические функции. 3. Строительное изделие – изделие, предназначенное для применения в качестве элемента строительных конструкций зданий и сооружений ( в штуках). 4. Строительный материал – материал, предназначенный для создания строительных конструкций зданий и сооружений и изготовления строительных изделий, а также для выполнения защитно-отделочных покрытий зданий и сооружений. 4
Пожарно-техническая классификация строительных материалов: Пожарная опасность строительных материалов определяется следующими пожарно-техническими характеристиками либо их совокупностью: - горючестью; - воспламеняемостью; - распространением пламени по поверхности; - токсичностью продуктов горения; - дымообразующей способность. 6
Пожарно-техническая классификация строительных материалов: Строительные материалы по горючести подразделяются на негорючие (НГ) и горючие (Г). горючесть; воспламеняемость распространение пламени по поверхности дымообразующая способность воспламеняемость; распространение пламени по поверхности; дымообразующая способность. Для строительных материалов, содержащих все неорганические (негорючие) компоненты, характеристика «горючесть» не определяется. 7
Пожарно-техническая классификация строительных материалов: Горючие строительные материалы подразделяются: по горючести по воспламеняемости Г 1 (слабо горючие); В 1 (трудновоспламеняемые); Г 2 (умерено горючие); В 2 (умеренно воспламеняемые); Г 3 (нормально горючие); В 3 (легко воспламеняемые). Г 4 (сильно горючие). Горючесть и группы строительных материалов по горючести определяются в соответствии с ГОСТ 30244 (метод II). Группы строительных материалов по воспламеняемости определяются в соответствии с ГОСТ 30402. 8
Пожарно-техническая классификация строительных материалов: Горючие строительные материалы подразделяются: по токсичности по дымообразующей способности Т 1 (малоопасные); Т 2 (умерено опасные); Т 3 (высоко опасные); Т 4 (чрезвычайно опасные) Д 1 (с малой дымообразующей способностью); Д 2 (с умеренной дымообразующей способностью); Д 3 (с высокой дымообразующей способностью). Группы строительных материалов по токсичности продуктов горения определяются в соответствии с ГОСТ 12. 1. 044. Показатель токсичности продуктов горения в соответствии с ГОСТ 12. 1. 044 определяют для полимерных и полимерминеральных отделочных (облицовочных) и теплоизоляционных материалов. Группы строительных материалов по дымообразующей способности определяются в соответствии с ГОСТ 12. 1. 044. 9

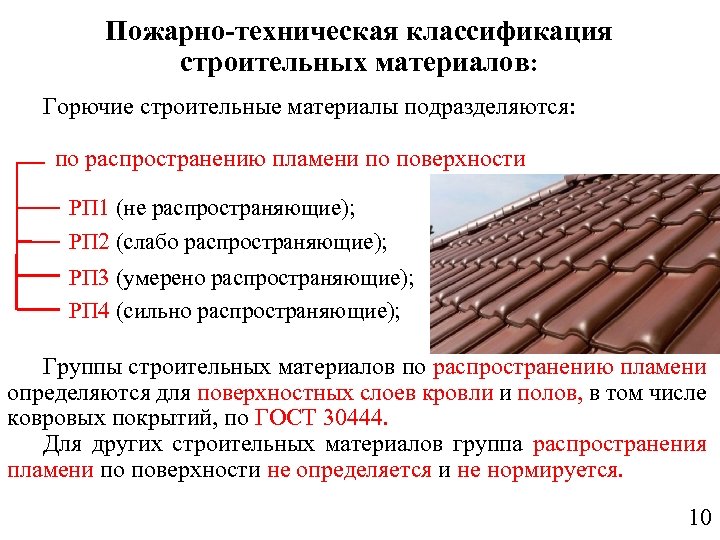

Пожарно-техническая классификация строительных материалов: Горючие строительные материалы подразделяются: по распространению пламени по поверхности РП 1 (не распространяющие); РП 2 (слабо распространяющие); РП 3 (умерено распространяющие); РП 4 (сильно распространяющие); Группы строительных материалов по распространению пламени определяются для поверхностных слоев кровли и полов, в том числе ковровых покрытий, по ГОСТ 30444. Для других строительных материалов группа распространения пламени по поверхности не определяется и не нормируется. 10
Пожарно-техническая классификация строительных изделий и конструкций: Строительные изделия и конструкции (далее – конструкции) характеризуются пределами огнестойкости и классами пожарной опасности. Предел огнестойкости конструкций, а также технических устройств характеризуется временем (в минутах) от начала стандартного огневого испытания до наступления одного из нормируемых для данной конструкции предельных состояний. 11
Пожарно-техническая классификация строительных изделий и конструкций: К предельным состояниям конструкций по огнестойкости относятся: – потеря несущей способности вследствие обрушения конструкции либо возникновения предельных деформаций (R); – потеря целостности в результате образования в конструкции сквозных трещин или отверстий, через которые на необогреваемую поверхность проникают продукты горения или пламя (Е); – потеря теплоизолирующей способности вследствие повышения температуры на необогреваемой поверхности конструкции до предельных значений (I) или достижения предельной величины плотности теплового потока на нормируемом расстоянии от необогреваемой поверхности конструкции (W). 12
Пожарно-техническая классификация строительных изделий и конструкций: 1. В качестве критерия, характеризующего теплоизолирующую способность строительных конструкций (изделий), содержащих светопрозрачные элементы, не теряющие свои оптические свойства, применяют время достижения максимально допустимого значения мощности теплового потока (W) при испытаниях по СТБ 1764. 2. Предел огнестойкости несущих элементов зданий характеризуется временем достижения предельного состояния (R). Огнестойкость несущих элементов зданий, выполняющих ограждающую функцию (несущие и самонесущие стены, перекрытия, покрытия), также характеризуется временем достижения предельных состояний: – (E) и (I) – для внутренних элементов зданий; – (Е) – для наружных элементов зданий. 13
Пожарно-техническая классификация строительных конструкций: По пожарной опасности в зависимости от значений параметров, определяемых по СТБ 1961 (для строительных конструкций, систем утепления наружных стен зданий и их облицовок с внешней стороны) и СТБ EN 13501 -5 (для кровель) устанавливаются классы пожарной опасности: – строительных конструкций зданий (несущих элементов, самонесущих и наружных ненесущих стен, междуэтажных перекрытий (в том числе чердачных и над подвалами), элементов бесчердачных покрытий (настилов, в том числе с утеплителем; ферм; балок; прогонов), элементов лестничных клеток (внутренних стен; лестничных маршей и площадок): К 0 – (не пожароопасные); К 1 – (мало пожароопасные); К 2 – (умеренно пожароопасные); К 3 – (пожароопасные). 14

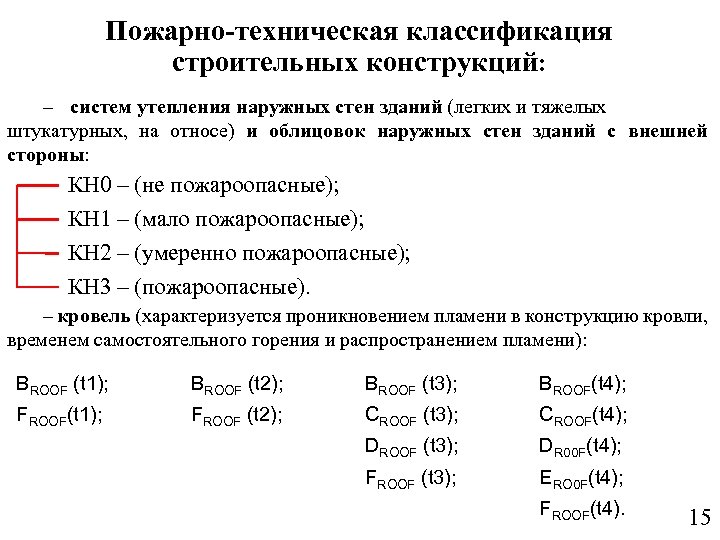

Пожарно-техническая классификация строительных конструкций: – систем утепления наружных стен зданий (легких и тяжелых штукатурных, на относе) и облицовок наружных стен зданий с внешней стороны: КН 0 – (не пожароопасные); КН 1 – (мало пожароопасные); КН 2 – (умеренно пожароопасные); КН 3 – (пожароопасные). – кровель (характеризуется проникновением пламени в конструкцию кровли, временем самостоятельного горения и распространением пламени): BROOF (t 1); BROOF (t 2); BROOF (t 3); BROOF(t 4); FROOF(t 1); FROOF (t 2); СROOF (t 3); CROOF(t 4); DROOF (t 3); DR 00 F(t 4); FROOF (t 3); ERO 0 F(t 4); FROOF(t 4). 15
ПТК зданий и сооружений Ф 1 Для постоянного проживания и временного (в том числе круглосуточного) пребывания людей (помещения в этих зданиях, как правило, используются круглосуточно, контингент людей в них может иметь различный возраст и физическое состояние, для этих зданий характерно наличие спальных помещений): Ф 1. 1 Дошкольные учреждения, дома престарелых и инвалидов, больницы, спальные корпуса школ-интернатов и детских учреждений; Ф 1. 2 Гостиницы, общежития, спальные корпуса санаториев и домов отдыха общего типа, кемпингов, мотелей и пансионатов; Ф 1. 3 Многоквартирные жилые дома; Ф 1. 4 Одноквартирные, в том числе блокированные жилые дома; 16

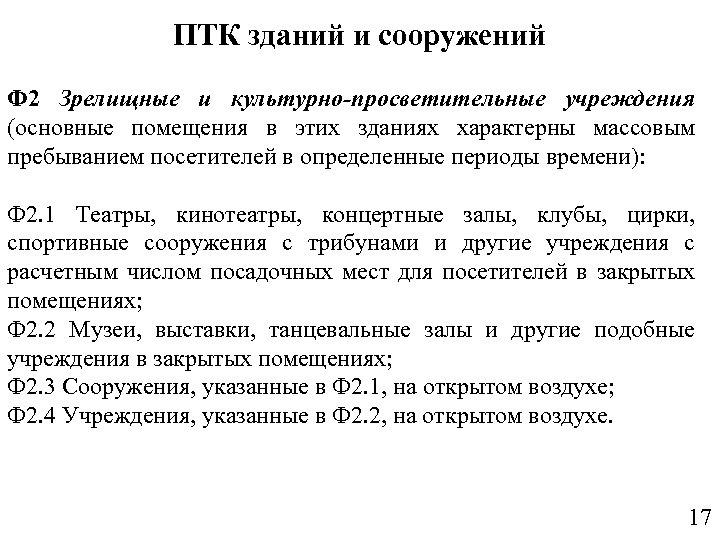

ПТК зданий и сооружений Ф 2 Зрелищные и культурно-просветительные учреждения (основные помещения в этих зданиях характерны массовым пребыванием посетителей в определенные периоды времени): Ф 2. 1 Театры, кинотеатры, концертные залы, клубы, цирки, спортивные сооружения с трибунами и другие учреждения с расчетным числом посадочных мест для посетителей в закрытых помещениях; Ф 2. 2 Музеи, выставки, танцевальные залы и другие подобные учреждения в закрытых помещениях; Ф 2. 3 Сооружения, указанные в Ф 2. 1, на открытом воздухе; Ф 2. 4 Учреждения, указанные в Ф 2. 2, на открытом воздухе. 17

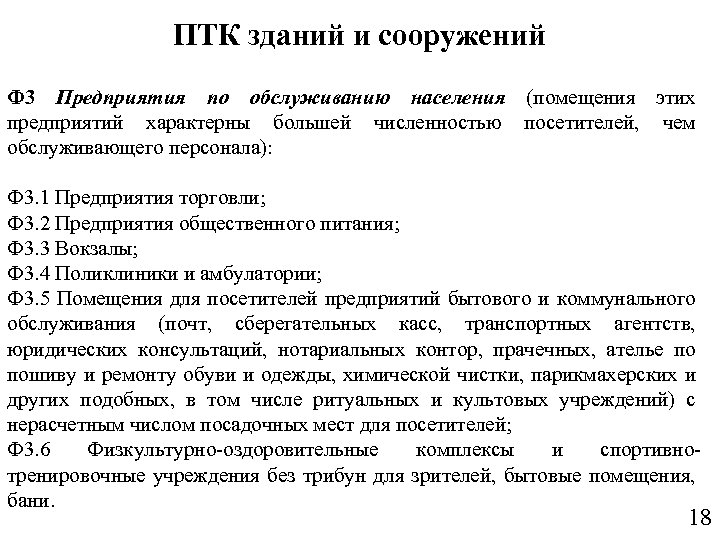

ПТК зданий и сооружений Ф 3 Предприятия по обслуживанию населения (помещения этих предприятий характерны большей численностью посетителей, чем обслуживающего персонала): Ф 3. 1 Предприятия торговли; Ф 3. 2 Предприятия общественного питания; Ф 3. 3 Вокзалы; Ф 3. 4 Поликлиники и амбулатории; Ф 3. 5 Помещения для посетителей предприятий бытового и коммунального обслуживания (почт, сберегательных касс, транспортных агентств, юридических консультаций, нотариальных контор, прачечных, ателье по пошиву и ремонту обуви и одежды, химической чистки, парикмахерских и других подобных, в том числе ритуальных и культовых учреждений) с нерасчетным числом посадочных мест для посетителей; Ф 3. 6 Физкультурно-оздоровительные комплексы и спортивнотренировочные учреждения без трибун для зрителей, бытовые помещения, бани. 18

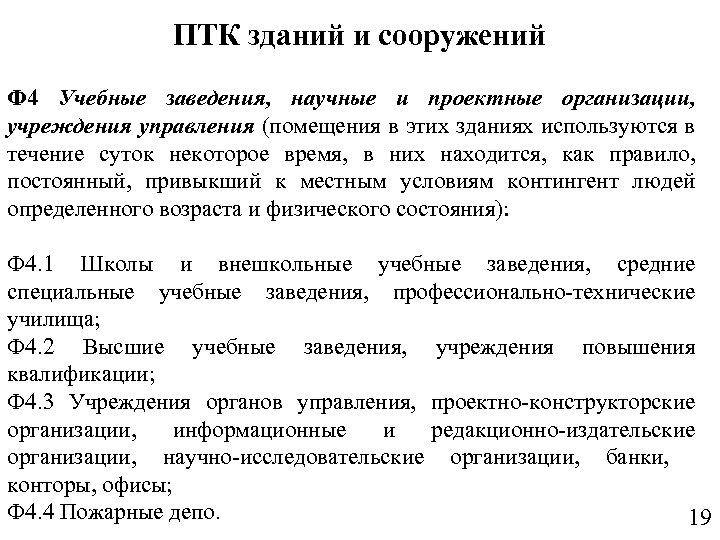

ПТК зданий и сооружений Ф 4 Учебные заведения, научные и проектные организации, учреждения управления (помещения в этих зданиях используются в течение суток некоторое время, в них находится, как правило, постоянный, привыкший к местным условиям контингент людей определенного возраста и физического состояния): Ф 4. 1 Школы и внешкольные учебные заведения, средние специальные учебные заведения, профессионально-технические училища; Ф 4. 2 Высшие учебные заведения, учреждения повышения квалификации; Ф 4. 3 Учреждения органов управления, проектно-конструкторские организации, информационные и редакционно-издательские организации, научно-исследовательские организации, банки, конторы, офисы; Ф 4. 4 Пожарные депо. 19

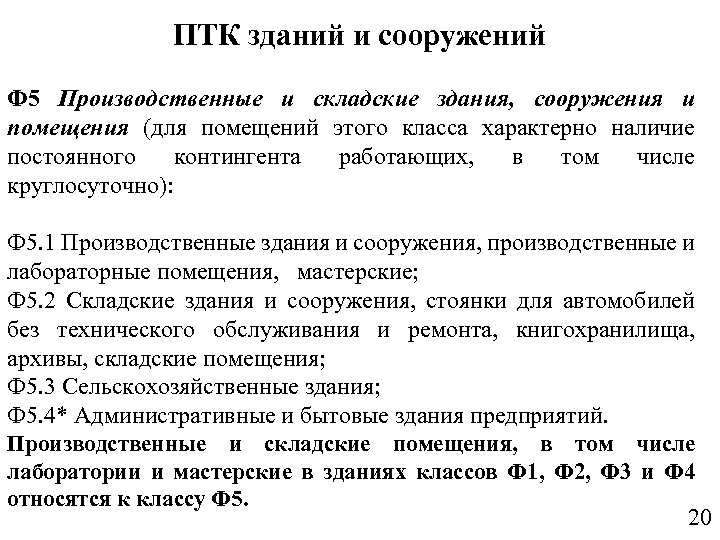

ПТК зданий и сооружений Ф 5 Производственные и складские здания, сооружения и помещения (для помещений этого класса характерно наличие постоянного контингента работающих, в том числе круглосуточно): Ф 5. 1 Производственные здания и сооружения, производственные и лабораторные помещения, мастерские; Ф 5. 2 Складские здания и сооружения, стоянки для автомобилей без технического обслуживания и ремонта, книгохранилища, архивы, складские помещения; Ф 5. 3 Сельскохозяйственные здания; Ф 5. 4* Административные и бытовые здания предприятий. Производственные и складские помещения, в том числе лаборатории и мастерские в зданиях классов Ф 1, Ф 2, Ф 3 и Ф 4 относятся к классу Ф 5. 20

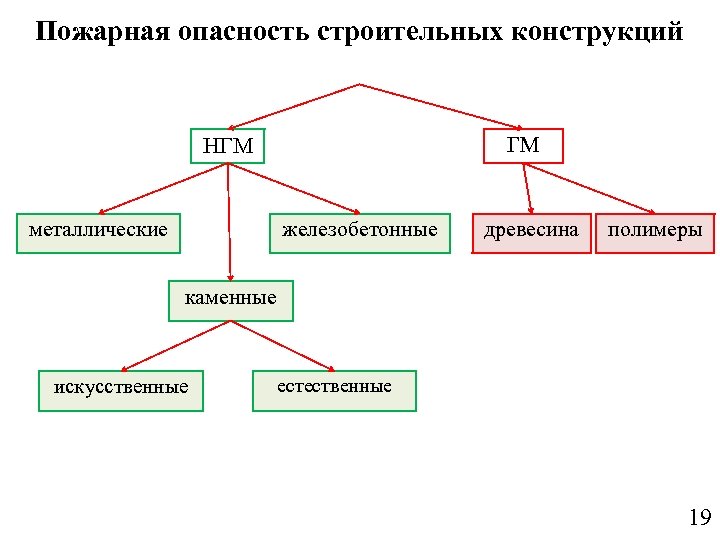

Пожарная опасность строительных конструкций НГМ металлические ГМ железобетонные древесина полимеры каменные искусственные естественные 19

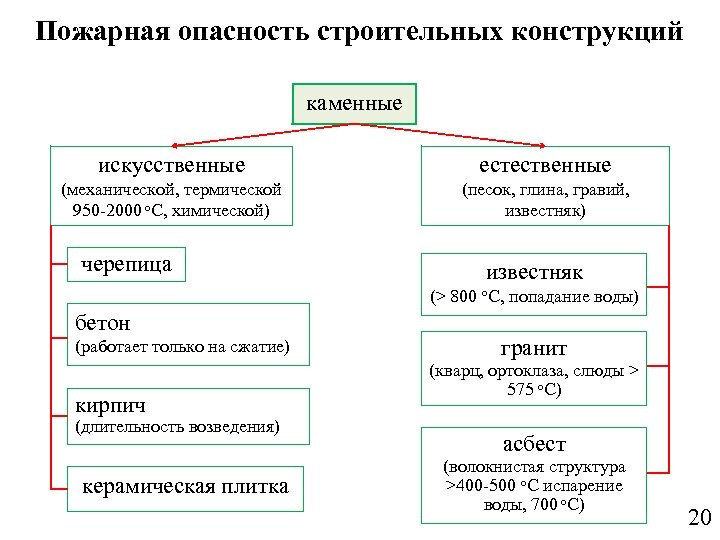

Пожарная опасность строительных конструкций каменные искусственные естественные (механической, термической 950 -2000 о. С, химической) (песок, глина, гравий, известняк) черепица известняк (> 800 о. С, попадание воды) бетон (работает только на сжатие) кирпич (длительность возведения) керамическая плитка гранит (кварц, ортоклаза, слюды > 575 о. С) асбест (волокнистая структура >400 -500 о. С испарение воды, 700 о. С) 20
Пожарная опасность строительных конструкций железобетонные плотной структуры поризованной структуры ячеистой структуры крупнопористой структуры особо тяжелые легкие особо легкие от 1800 до 2500 кг/м 3 от 500 до 1200 кг/м 3 до 500 кг/м 3 разрушение происходит по тем же схемам, что и при нормальных температурах, в общем случае критическая температура принимается 500 о. С. Основным параметром влияющим на предел огнестойкости по потере несущей способности, является толщина защитного слоя бетона. 21
Пожарная опасность строительных конструкций металлические черные (сплав железа с углеродом) цветные (все нежелезные металлы и сплавы) сталь чугун углеродистая легированная аллюминевые сплавы низкая теплоемкость, высокая теплопроводность критическая температура для нелегированных сталей 300 -350 о. С; критическая температура для легированных сталей 500 о. С; критическая температура для алюминиевых конструкций 250 о. С. 22
Пожарная опасность строительных конструкций древесные хвойные породы лиственные породы (сосна, ель, пихта и др. ) круглые лесоматериалы (осина, ольха, дуб и др. ) клееные изделия и конструкции пиломатериал древесноволокнистые плиты древесностружечные изделия группа горючести Г 4, класс пожарной опасности К 3, температура обугливания 230 о. С. 23

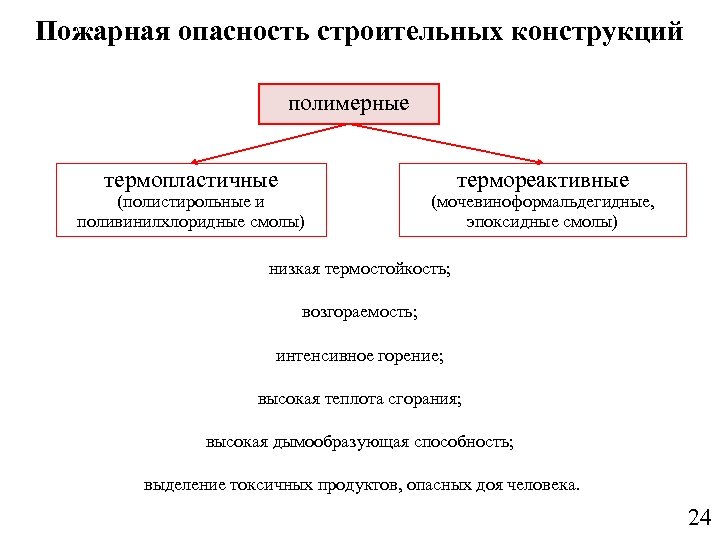

Пожарная опасность строительных конструкций полимерные термопластичные (полистирольные и поливинилхлоридные смолы) термореактивные (мочевиноформальдегидные, эпоксидные смолы) низкая термостойкость; возгораемость; интенсивное горение; высокая теплота сгорания; высокая дымообразующая способность; выделение токсичных продуктов, опасных доя человека. 24
Способы снижения пожарной опасности строительных конструкций строительные конструкции железобетонные стальные древесные лаки, краски, обмазки плитные материалы обетонирование, оштукатуривание пропитка защитный слой бетона 25

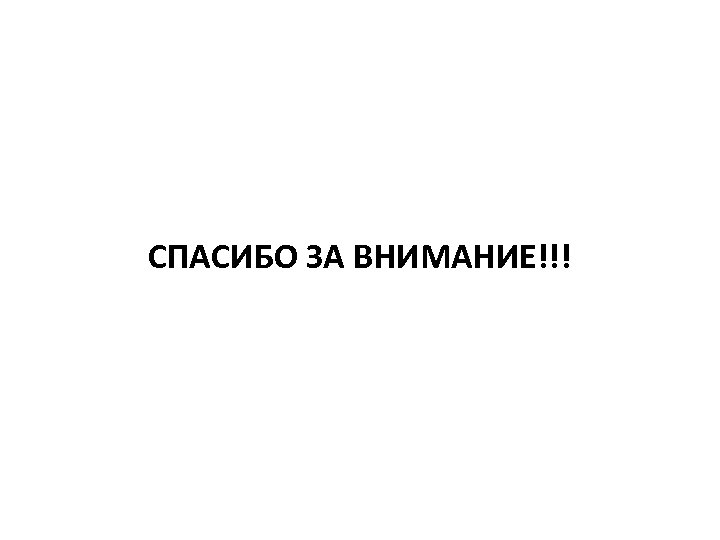

СПАСИБО ЗА ВНИМАНИЕ!!!
