Кафедра «Пожарная и промышленная безопасность» «Совершенствование комплекса мероприятий по защите населения и персонала предприятия при выбросе аммиака» Выпускная квалификационная работа на присвоение квалификации бакалавр по направлению «Техносферная безопасность» профиль «Защита в чрезвычайных ситуациях» Студент группы: БЧС-12 -01 Ткачёв А. В. Руководитель: преподаватель, Колесник А. А. Уфа 2016

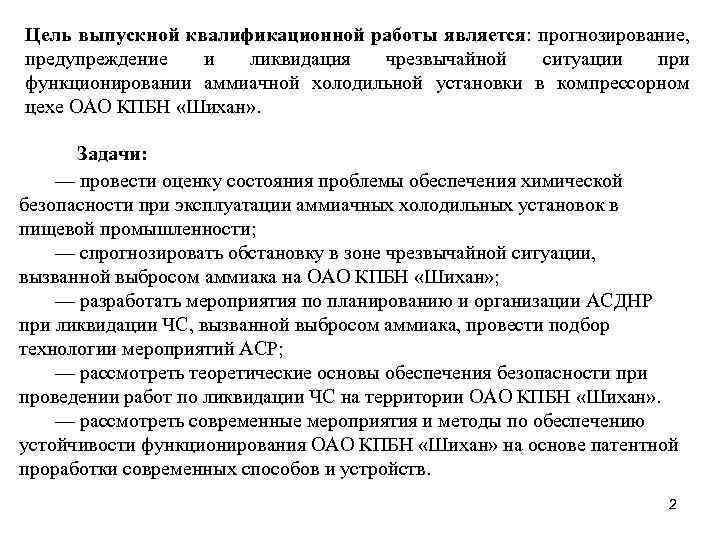

Цель выпускной квалификационной работы является: прогнозирование, предупреждение и ликвидация чрезвычайной ситуации при функционировании аммиачной холодильной установки в компрессорном цехе ОАО КПБН «Шихан» . Задачи: — провести оценку состояния проблемы обеспечения химической безопасности при эксплуатации аммиачных холодильных установок в пищевой промышленности; — спрогнозировать обстановку в зоне чрезвычайной ситуации, вызванной выбросом аммиака на ОАО КПБН «Шихан» ; — разработать мероприятия по планированию и организации АСДНР при ликвидации ЧС, вызванной выбросом аммиака, провести подбор технологии мероприятий АСР; — рассмотреть теоретические основы обеспечения безопасности проведении работ по ликвидации ЧС на территории ОАО КПБН «Шихан» . — рассмотреть современные мероприятия и методы по обеспечению устойчивости функционирования ОАО КПБН «Шихан» на основе патентной проработки современных способов и устройств. 2

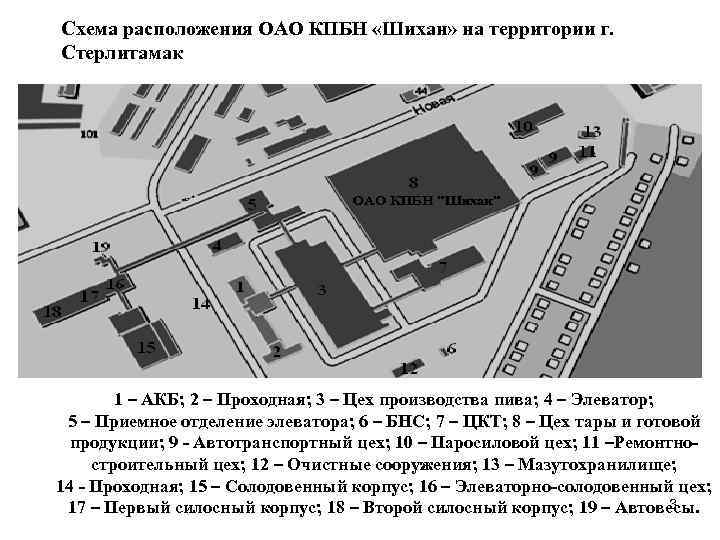

Схема расположения ОАО КПБН «Шихан» на территории г. Стерлитамак 1 – АКБ; 2 – Проходная; 3 – Цех производства пива; 4 – Элеватор; 5 – Приемное отделение элеватора; 6 – БНС; 7 – ЦКТ; 8 – Цех тары и готовой продукции; 9 - Автотранспортный цех; 10 – Паросиловой цех; 11 –Ремонтностроительный цех; 12 – Очистные сооружения; 13 – Мазутохранилище; 14 - Проходная; 15 – Солодовенный корпус; 16 – Элеваторно-солодовенный цех; 3 17 – Первый силосный корпус; 18 – Второй силосный корпус; 19 – Автовесы.

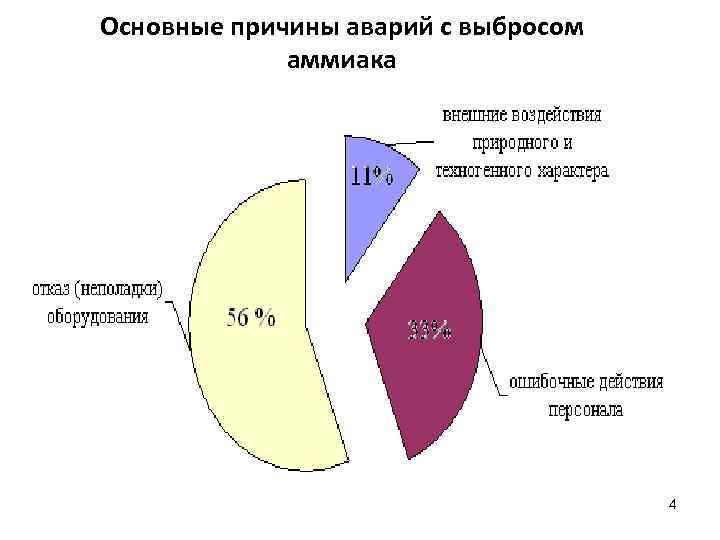

Основные причины аварий с выбросом аммиака 4

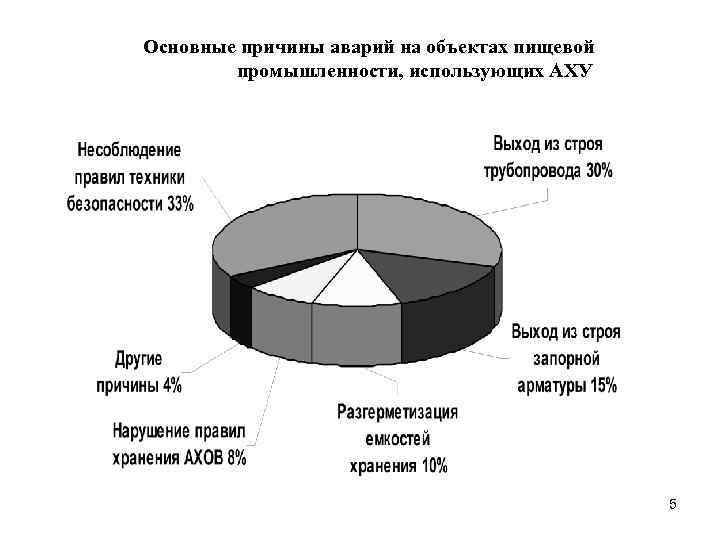

Основные причины аварий на объектах пищевой промышленности, использующих АХУ 5

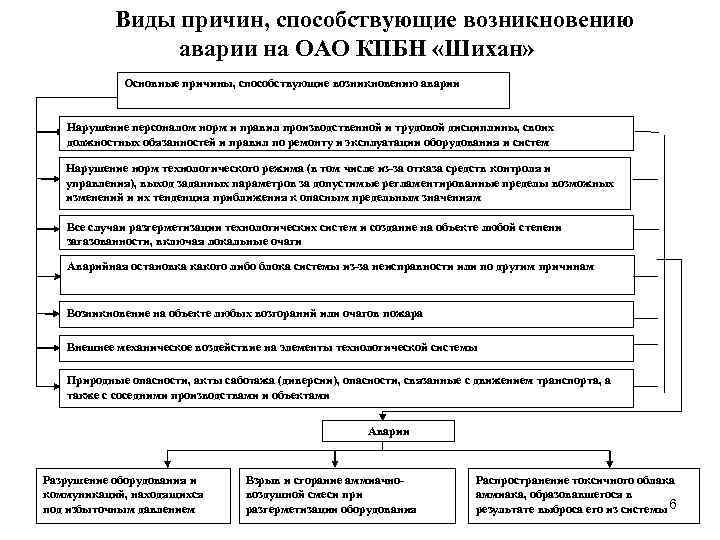

Виды причин, способствующие возникновению аварии на ОАО КПБН «Шихан» Основные причины, способствующие возникновению аварии Нарушение персоналом норм и правил производственной и трудовой дисциплины, своих должностных обязанностей и правил по ремонту и эксплуатации оборудования и систем Нарушение норм технологического режима (в том числе из-за отказа средств контроля и управления), выход заданных параметров за допустимые регламентированные пределы возможных изменений и их тенденция приближения к опасным предельным значениям Все случаи разгерметизации технологических систем и создание на объекте любой степени загазованности, включая локальные очаги Аварийная остановка какого либо блока системы из-за неисправности или по другим причинам Возникновение на объекте любых возгораний или очагов пожара Внешнее механическое воздействие на элементы технологической системы Природные опасности, акты саботажа (диверсии), опасности, связанные с движением транспорта, а также с соседними производствами и объектами Аварии Разрушение оборудования и коммуникаций, находящихся под избыточным давлением Взрыв и сгорание аммиачновоздушной смеси при разгерметизации оборудования Распространение токсичного облака аммиака, образовавшегося в результате выброса его из системы 6

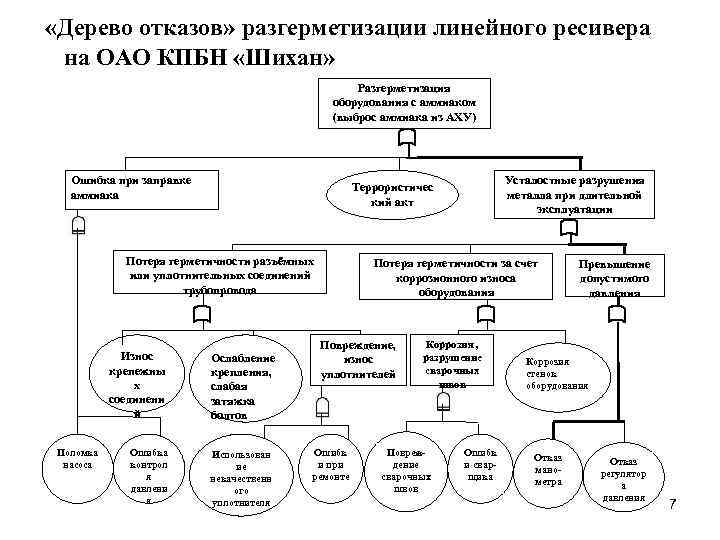

«Дерево отказов» разгерметизации линейного ресивера на ОАО КПБН «Шихан» Разгерметизация оборудования с аммиаком (выброс аммиака из АХУ) Ошибка при заправке аммиака Потеря герметичности разъёмных или уплотнительных соединений трубопровода Износ крепежны х соединени й Поломка насоса Ошибка контрол я давлени я Усталостные разрушения металла при длительной эксплуатации Террористичес кий акт Ослабление крепления, слабая затяжка болтов Использован ие некачественн ого уплотнителя Потеря герметичности за счет коррозионного износа оборудования Повреждение, износ уплотнителей Ошибк и при ремонте Коррозия , разрушение сварочных швов Повреждение сварочных швов Ошибк и сварщика Превышение допустимого давления Коррозия стенок оборудования Отказ манометра Отказ регулятор а давления 7

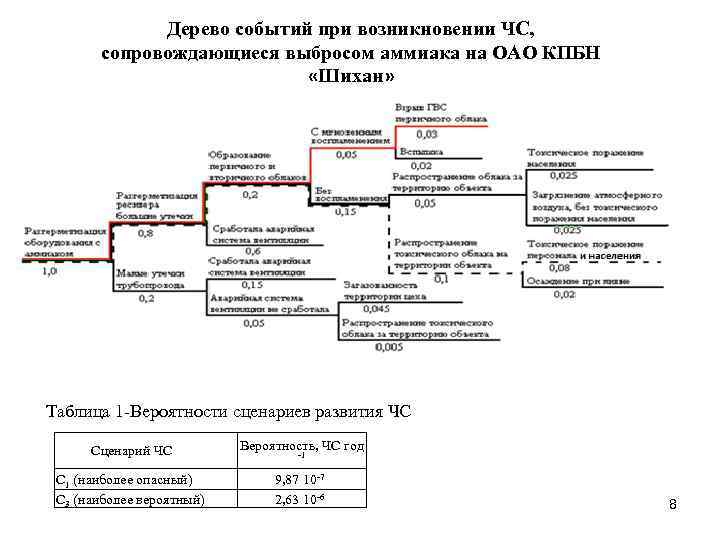

Дерево событий при возникновении ЧС, сопровождающиеся выбросом аммиака на ОАО КПБН «Шихан» Таблица 1 -Вероятности сценариев развития ЧС Сценарий ЧС Вероятность, ЧС год С 1 (наиболее опасный) С 3 (наиболее вероятный) 9, 87 10 -7 2, 63 10 -6 -1 8

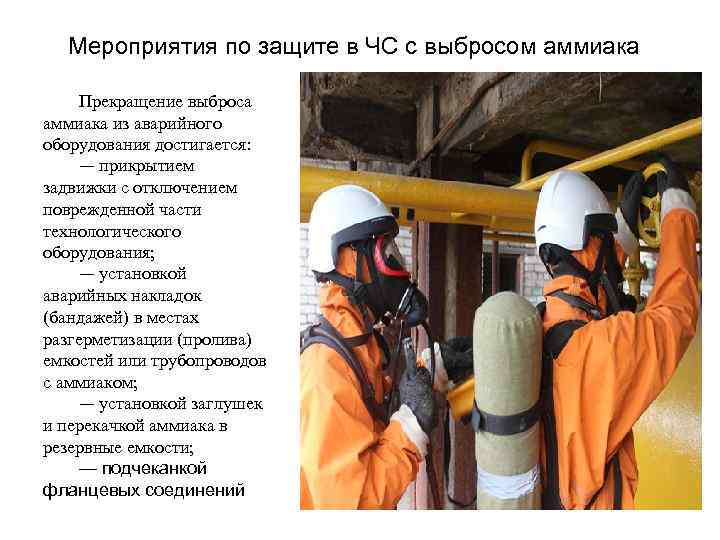

Мероприятия по защите в ЧС с выбросом аммиака Прекращение выброса аммиака из аварийного оборудования достигается: — прикрытием задвижки с отключением поврежденной части технологического оборудования; — установкой аварийных накладок (бандажей) в местах разгерметизации (пролива) емкостей или трубопроводов с аммиаком; — установкой заглушек и перекачкой аммиака в резервные емкости; — подчеканкой фланцевых соединений 9

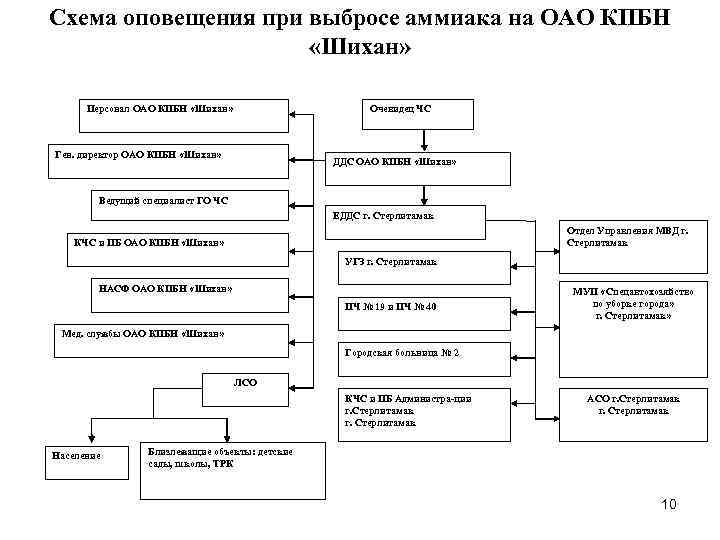

Схема оповещения при выбросе аммиака на ОАО КПБН «Шихан» Персонал ОАО КПБН «Шихан» Очевидец ЧС Ген. директор ОАО КПБН «Шихан» ДДС ОАО КПБН «Шихан» Ведущий специалист ГО ЧС ЕДДС г. Стерлитамак Отдел Управления МВД г. Стерлитамак КЧС и ПБ ОАО КПБН «Шихан» УГЗ г. Стерлитамак НАСФ ОАО КПБН «Шихан» ПЧ № 19 и ПЧ № 40 МУП «Спецавтохозяйство по уборке города» г. Стерлитамак» Мед. службы ОАО КПБН «Шихан» Городская больница № 2 ЛСО КЧС и ПБ Администра-ции г. Стерлитамак Население АСО г. Стерлитамак Близлежащие объекты: детские сады, школы, ТРК 10

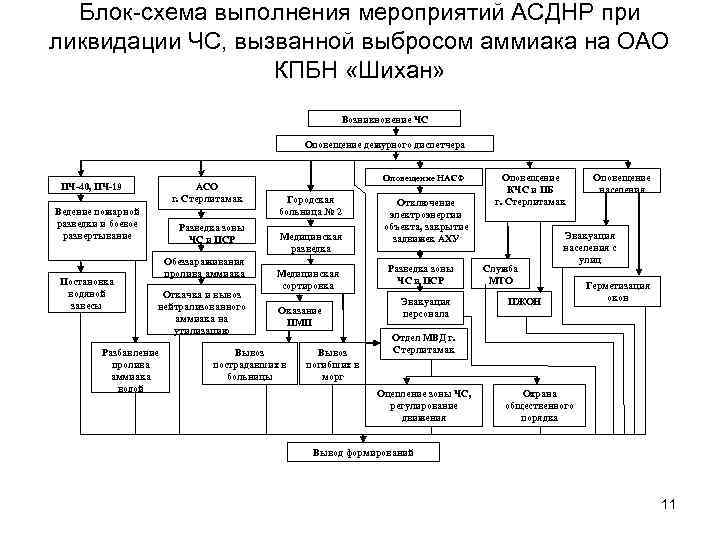

Блок-схема выполнения мероприятий АСДНР при ликвидации ЧС, вызванной выбросом аммиака на ОАО КПБН «Шихан» Возникновение ЧС Оповещение дежурного диспетчера ПЧ-40, ПЧ-19 АСО г. Стерлитамак Ведение пожарной разведки и боевое развертывание Постановка водяной завесы Разведка зоны ЧС и ПСР Обеззараживания пролива аммиака Откачка и вывоз нейтрализованного аммиака на утилизацию Разбавление пролива аммиака водой Оповещение НАСФ Городская больница № 2 Медицинская разведка Медицинская сортировка Оказание ПМП Вывоз пострадавших в больницы Вывоз погибших в морг Отключение электроэнергии объекта, закрытие задвижек АХУ Разведка зоны ЧС и ПСР Эвакуация персонала Оповещение КЧС и ПБ г. Стерлитамак Служба МТО Оповещение населения Эвакуация населения с улиц ПЖОН Герметизация окон Отдел МВД г. Стерлитамак Оцепление зоны ЧС, регулирование движения Охрана общественного порядка Вывод формирований 11

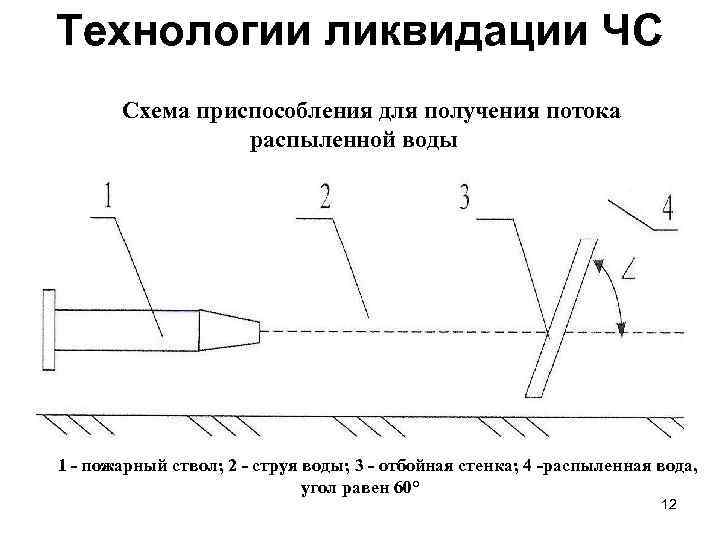

Технологии ликвидации ЧС Схема приспособления для получения потока распыленной воды 1 - пожарный ствол; 2 - струя воды; 3 - отбойная стенка; 4 -распыленная вода, угол равен 60° 12
РЕЗУЛЬТАТЫ РАСЧЕТОВ ЭКОНОМИЧЕСКОГО И ЭКОЛОГИЧЕСКОГО УЩЕРБА ОТ ЧС Общий ущерб от ЧС на ОАО КПБН «Шихан» составляет 34600534 руб. Экономический ущерб составляет 34, 6 млн. руб. Экологический ущерб составляет 534 руб. 13

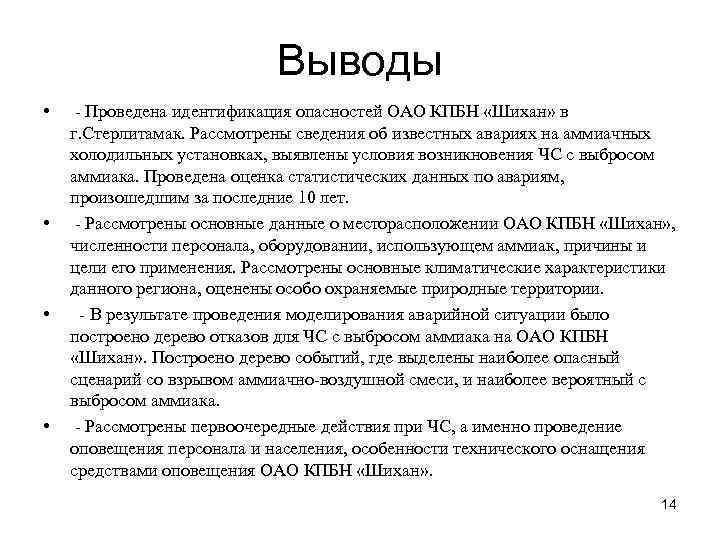

Выводы • • - Проведена идентификация опасностей ОАО КПБН «Шихан» в г. Стерлитамак. Рассмотрены сведения об известных авариях на аммиачных холодильных установках, выявлены условия возникновения ЧС с выбросом аммиака. Проведена оценка статистических данных по авариям, произошедшим за последние 10 лет. - Рассмотрены основные данные о месторасположении ОАО КПБН «Шихан» , численности персонала, оборудовании, использующем аммиак, причины и цели его применения. Рассмотрены основные климатические характеристики данного региона, оценены особо охраняемые природные территории. - В результате проведения моделирования аварийной ситуации было построено дерево отказов для ЧС с выбросом аммиака на ОАО КПБН «Шихан» . Построено дерево событий, где выделены наиболее опасный сценарий со взрывом аммиачно-воздушной смеси, и наиболее вероятный с выбросом аммиака. - Рассмотрены первоочередные действия при ЧС, а именно проведение оповещения персонала и населения, особенности технического оснащения средствами оповещения ОАО КПБН «Шихан» . 14
Спасибо за внимание! 15
