Кафедра нормальной физиологии СГМУ Лекция 20 Дыхание

Кафедра нормальной физиологии СГМУ Лекция № 20 Дыхание: Внешнее дыхание Газообмен в легких Лекция для студентовстоматологического факультета Доцент кафедры норм. физиологии, к. м. н. Шерстенникова Александра Константиновна 2010 год

Цель лекции: познакомиться с основными морфофункциональными характеристиками дыхательной системы • • • План лекции Внешнее дыхание Физиология дыхательных путей Газообмен в легких Транспорт газов кровью Регуляция дыхания Модель легкого с артериями (синий), венами (красный), бронхиальное дерево и альвеолы (желтый)

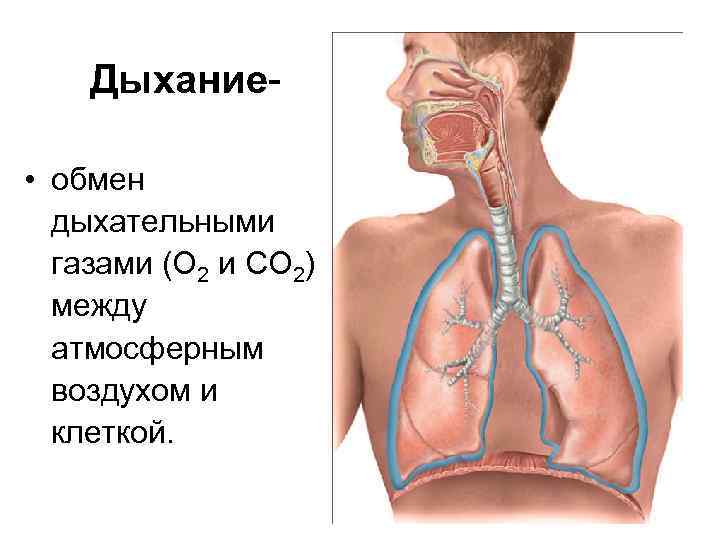

Дыхание • обмен дыхательными газами (О 2 и СО 2) между атмосферным воздухом и клеткой.

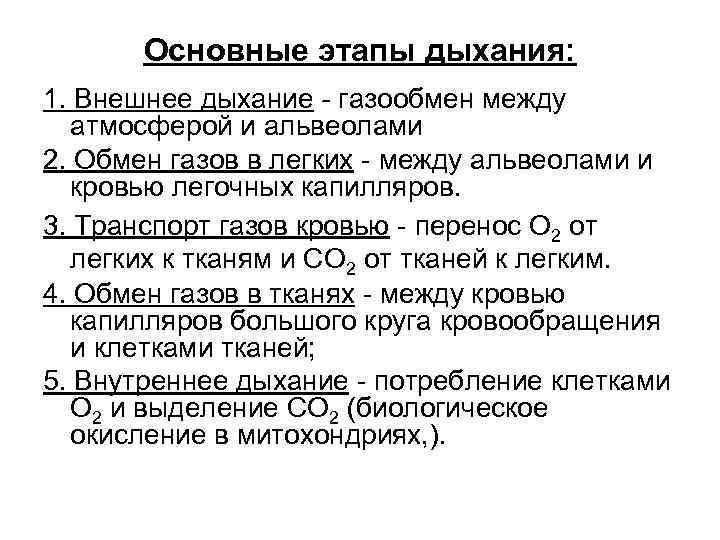

Основные этапы дыхания: 1. Внешнее дыхание - газообмен между атмосферой и альвеолами 2. Обмен газов в легких - между альвеолами и кровью легочных капилляров. 3. Транспорт газов кровью - перенос О 2 от легких к тканям и СО 2 от тканей к легким. 4. Обмен газов в тканях - между кровью капилляров большого круга кровообращения и клетками тканей; 5. Внутреннее дыхание - потребление клетками О 2 и выделение СО 2 (биологическое окисление в митохондриях, ).

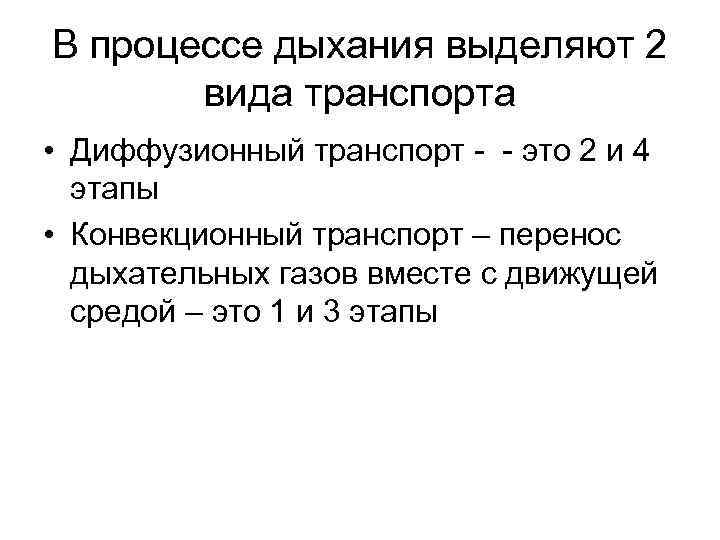

В процессе дыхания выделяют 2 вида транспорта • Диффузионный транспорт - - это 2 и 4 этапы • Конвекционный транспорт – перенос дыхательных газов вместе с движущей средой – это 1 и 3 этапы

1. Внешнее дыхание - происходит в результате циклических изменений объема легких в течение фаз дыхательного цикла. В зависимости от участия в акте вдоха мышц грудной клетки или диафрагмы различают грудной и брюшной тип дыхания.

БИОМЕХАНИКА ВДОХА и ВЫДОХА вдох (инспирация) активный процесс 1. диафрагма – главная мышца (70% ДО) 2. наружные межреберные м. 3. внутренние межреберные м. выдох (экспирация) пассивный процесс сокращается, купол уплощается расслабляется, купол поднимается сокращаются расслабляются сокращаются (при глубоком дыхании)* 4. ребра поднимаются опускаются 5. грудина 6. объем грудной клетки поднимается опускается увеличивается уменьшается 7. давление в легких ниже атм на 2 мм рт ст выше атм на 3 -4 мм рт ст 8. внутриплевраль -ное давление ниже атм на 6 мм рт ст ниже атм. на 3 мм рт ст. *При глубоком, форсированном дыхании участвуют вспомогательные мышцы: большие и малые грудные, лестничные, грудино-ключично-сосцевидные, мышцы живота.

Таким образом дыхательная мускулатура нужна для создания градиента давления между атмосферным и альвеолярным воздухом. Во время дыхания мышцы преодолевают эластическое сопротивление легких, которое обусловлено силой, направленной на уменьшение поверхности и объема легких, создаваемое сурфактантом и эластической тягой легких

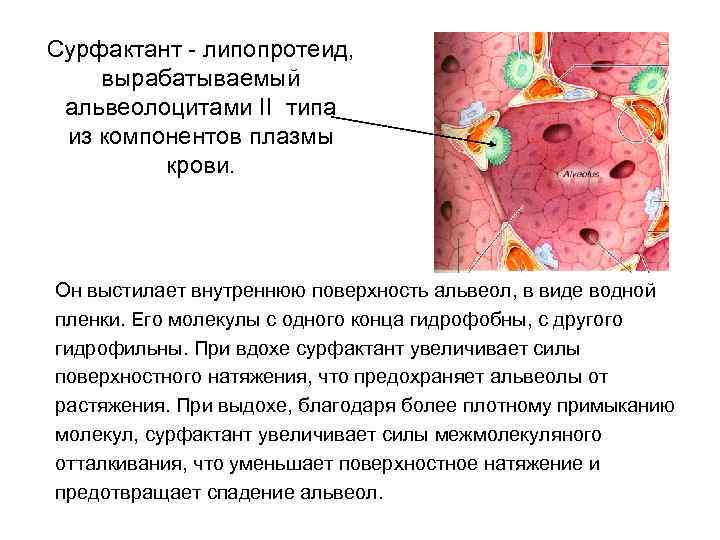

Сурфактант - липопротеид, вырабатываемый альвеолоцитами II типа из компонентов плазмы крови. Он выстилает внутреннюю поверхность альвеол, в виде водной пленки. Его молекулы с одного конца гидрофобны, с другого гидрофильны. При вдохе сурфактант увеличивает силы поверхностного натяжения, что предохраняет альвеолы от растяжения. При выдохе, благодаря более плотному примыканию молекул, сурфактант увеличивает силы межмолекуляного отталкивания, что уменьшает поверхностное натяжение и предотвращает спадение альвеол.

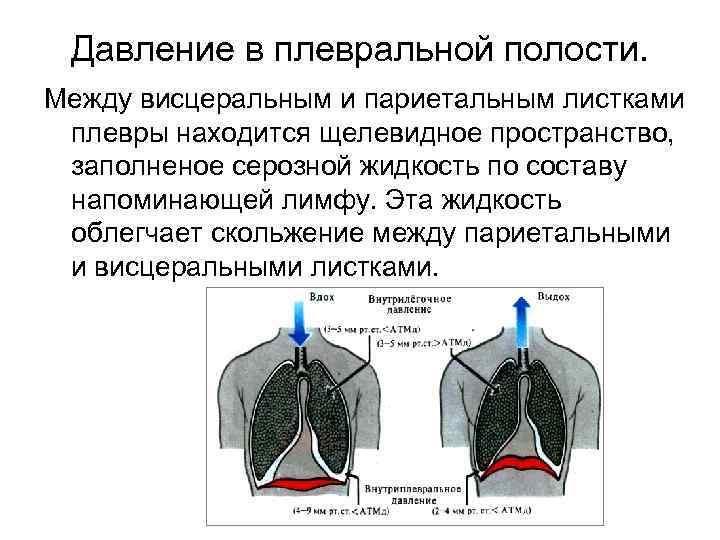

Давление в плевральной полости. Между висцеральным и париетальным листками плевры находится щелевидное пространство, заполненое серозной жидкость по составу напоминающей лимфу. Эта жидкость облегчает скольжение между париетальными и висцеральными листками.

Давление в плевральной полости всегда ниже атмосферного, его называют отрицательным давлением. Происхождение отрицательного давления обусловлено: - наличием эластической тяги легких - сила, с которой легкие постоянно стремятся уменьшить свой объем. Эластическая тяга На вдохе: ниже атм. на 8 мм рт. ст. обусловлена наличием: На выдохе ниже атм. на 5 мм рт. ст. - сурфактанта, - эластическими волокнами

Значение отрицательного внутриплеврального давления • альвеолы всегда находятся в расправленном состоянии, что увеличивает дыхательную поверхность легких. • в гемодинамике - венозный возврат крови к сердцу, • способствует продвижению пищевого комка по пищеводу, в нижнем отделе которого давление на 3, 5 мм рт ст ниже атмосферного.

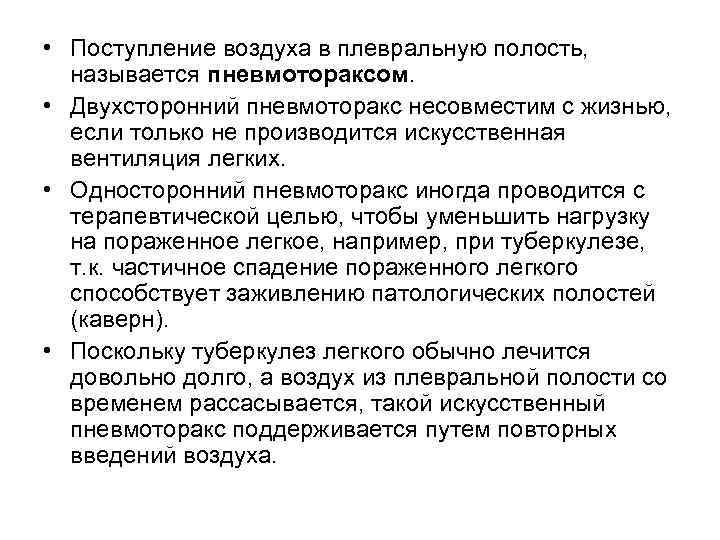

• Поступление воздуха в плевральную полость, называется пневмотораксом. • Двухсторонний пневмоторакс несовместим с жизнью, если только не производится искусственная вентиляция легких. • Односторонний пневмоторакс иногда проводится с терапевтической целью, чтобы уменьшить нагрузку на пораженное легкое, например, при туберкулезе, т. к. частичное спадение пораженного легкого способствует заживлению патологических полостей (каверн). • Поскольку туберкулез легкого обычно лечится довольно долго, а воздух из плевральной полости со временем рассасывается, такой искусственный пневмоторакс поддерживается путем повторных введений воздуха.

Спирометрия – метод оценки • Легочной вентиляции: 1. Частота дыхания (ЧД=12 -18 в 1 мин) 2. Дыхательный объем (ДО= около 500 мл)- это объем вдыхаемого или выдыхаемого воздуха при спокойном дыхании.

3. Резервный объем вдоха (Ровд=2, 5 л)- это количество воздуха, который можно максимально вдохнуть после спокойного вдоха. 4. Резервный объем выдоха (РОВыд=1, 5 л)- это количество воздуха, который можно максимально выдохнуть после спокойного выдоха. 5. Остаточный объем (ОО=1, 0 л)- это объем воздуха, который остается в легких после максимального глубокого выдоха.

6. Жизненная емкость легких (ЖЕЛ= около 4, 2 л у мужчин; 3, 3 л у женщин) - это количество воздуха, которое человек может максимально выдохнуть после самого глубокого вдоха. ЖЕЛ= ДО + РОВд + РОВыд. 7. Общая емкость легких (ОЕЛ= ЖЕЛ + ОО=5, 5 л)- это воздух, имеющийся в легких после максимального вдоха. 8. Функциональная остаточная емкость (ФОЕ=ОО + РОвыд=2, 4 л) - это воздух, имеющийся в легких после спокойного выдоха, составляет 30 % ЖЕЛ.

Физиология дыхательных путей: выделяют 3 зоны: 1. воздухопроводящая зона • - включает крупные воздухоносные пути от трахеи до бронхов 16 порядка (в которых не происходит газообмена): • а) обеспечивает подведение воздуха к газообменной поверхности • б) является анатомически мертвым пространством

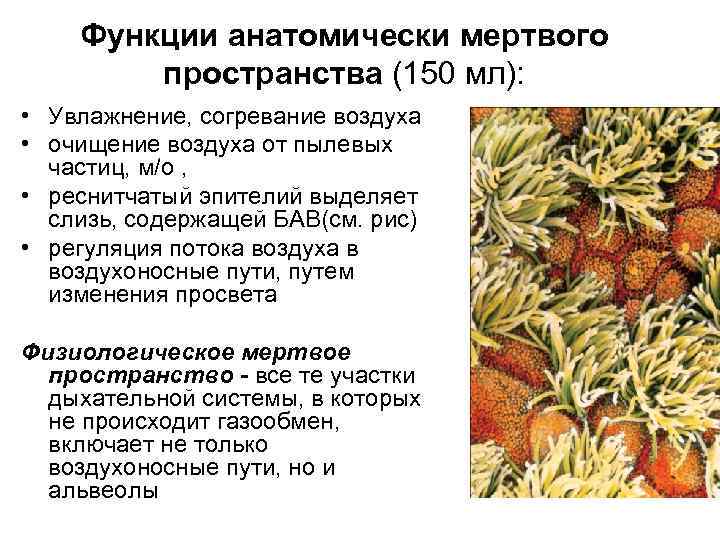

Функции анатомически мертвого пространства (150 мл): • Увлажнение, согревание воздуха • очищение воздуха от пылевых частиц, м/о , • реснитчатый эпителий выделяет слизь, содержащей БАВ(см. рис) • регуляция потока воздуха в воздухоносные пути, путем изменения просвета Физиологическое мертвое пространство - все те участки дыхательной системы, в которых не происходит газообмен, включает не только воздухоносные пути, но и альвеолы

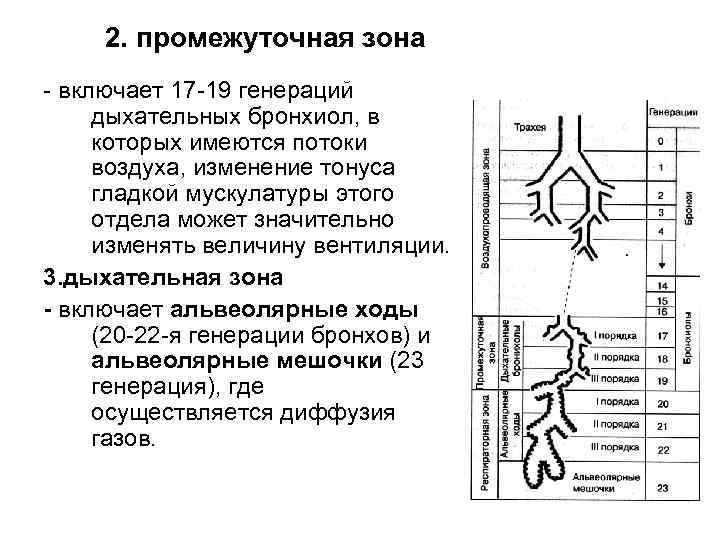

2. промежуточная зона - включает 17 -19 генераций дыхательных бронхиол, в которых имеются потоки воздуха, изменение тонуса гладкой мускулатуры этого отдела может значительно изменять величину вентиляции. 3. дыхательная зона - включает альвеолярные ходы (20 -22 -я генерации бронхов) и альвеолярные мешочки (23 генерация), где осуществляется диффузия газов.

Регуляция просвета дыхательных путей • 1. Нервная регуляция • Парасимпатические влияния: через АХ и М-хры вызывают сужение бронхов • Симпатические влияния: через НА и 2 - ар вызывают расширение бронхов • 2. Гуморальная регуляция • Бронходилатацию вызывают: адреналин через 2 - ар; глюкокортикоиды увеличивают синтез 2 - ар в миоцитах бронхов • Бронхоконстрикцию вызывают: гистамин; брадикинин

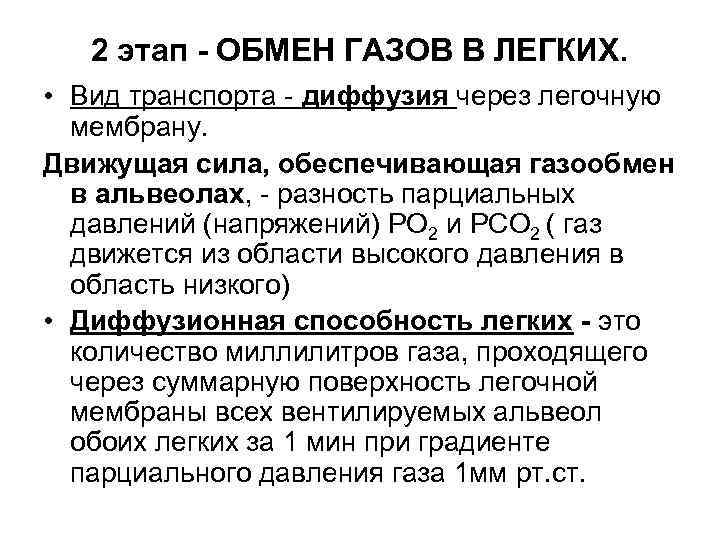

2 этап - ОБМЕН ГАЗОВ В ЛЕГКИХ. • Вид транспорта - диффузия через легочную мембрану. Движущая сила, обеспечивающая газообмен в альвеолах, - разность парциальных давлений (напряжений) РО 2 и РСО 2 ( газ движется из области высокого давления в область низкого) • Диффузионная способность легких - это количество миллилитров газа, проходящего через суммарную поверхность легочной мембраны всех вентилируемых альвеол обоих легких за 1 мин при градиенте парциального давления газа 1 мм рт. ст.

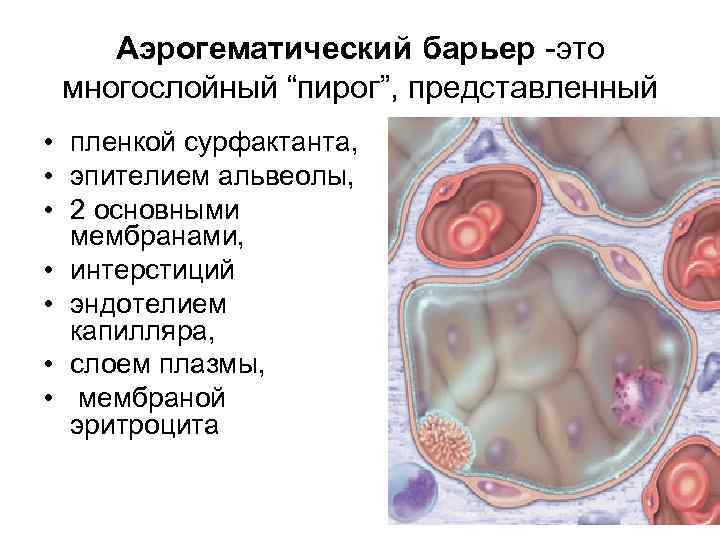

Аэрогематический барьер -это многослойный “пирог”, представленный • пленкой сурфактанта, • эпителием альвеолы, • 2 основными мембранами, • интерстиций • эндотелием капилляра, • слоем плазмы, • мембраной эритроцита

Вентиляционно-перфузионное отношение • - отношение величины вентиляции легких (V) к величине их перфузии кровью (Q). • При адекватных условиях отношение (V/Q) = 1. • Однако в физиологических условиях V/Q варьирует в разных зонах легких

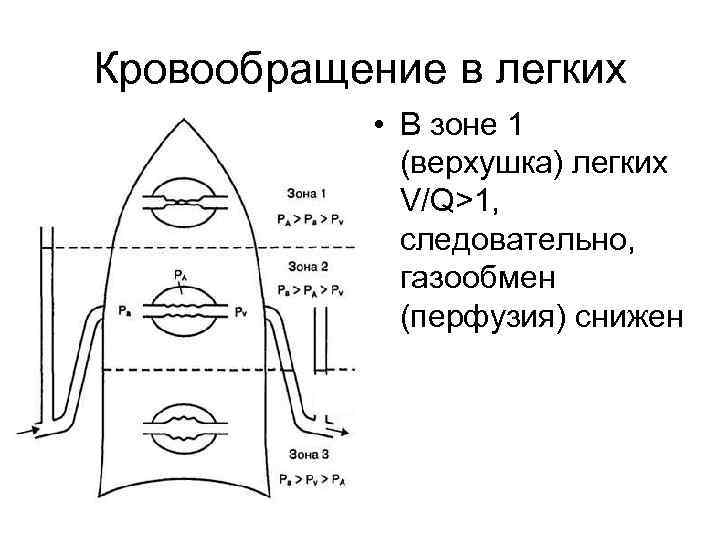

Кровообращение в легких • В зоне 1 (верхушка) легких V/Q>1, следовательно, газообмен (перфузия) снижен

Кровообращение в легких (2) • В зоне 2 (середина) легких V/Q=1, следовательно, газообмен (перфузия) адекватен

Кровообращение в легких (3) • В зоне 3 (основание) легких V/Q<1, следовательно, газообмен (перфузия) высокий, преобладает кровоснабжение

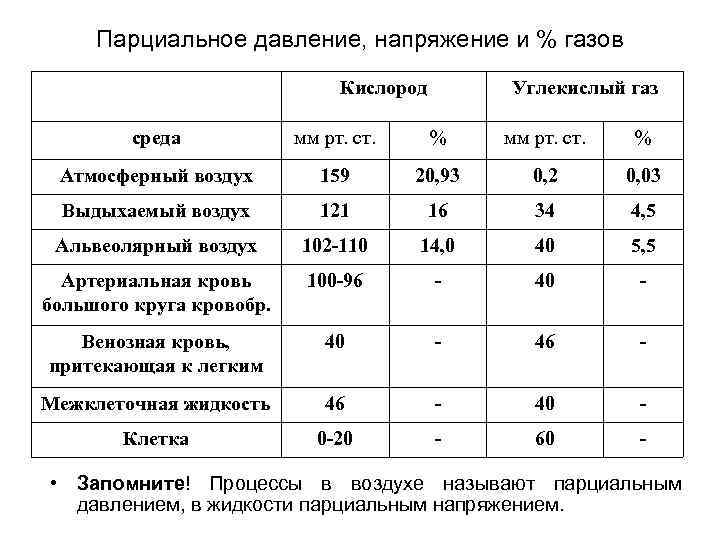

Парциальное давление, напряжение и % газов Кислород Углекислый газ среда мм рт. ст. % Атмосферный воздух 159 20, 93 0, 2 0, 03 Выдыхаемый воздух 121 16 34 4, 5 Альвеолярный воздух 102 -110 14, 0 40 5, 5 Артериальная кровь большого круга кровобр. 100 -96 - 40 - Венозная кровь, притекающая к легким 40 - 46 - Межклеточная жидкость 46 - 40 - Клетка 0 -20 - 60 - • Запомните! Процессы в воздухе называют парциальным давлением, в жидкости парциальным напряжением.

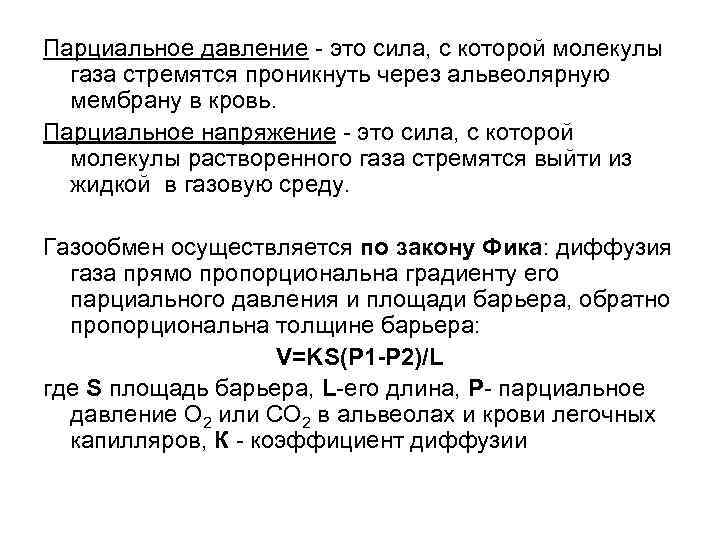

Парциальное давление - это сила, с которой молекулы газа стремятся проникнуть через альвеолярную мембрану в кровь. Парциальное напряжение - это сила, с которой молекулы растворенного газа стремятся выйти из жидкой в газовую среду. Газообмен осуществляется по закону Фика: диффузия газа прямо пропорциональна градиенту его парциального давления и площади барьера, обратно пропорциональна толщине барьера: V=KS(P 1 -P 2)/L где S площадь барьера, L-его длина, Р- парциальное давление О 2 или СО 2 в альвеолах и крови легочных капилляров, К - коэффициент диффузии

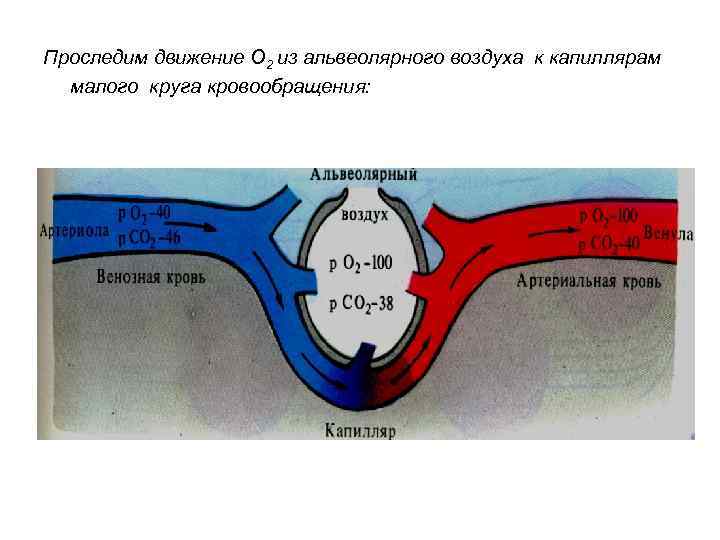

Проследим движение О 2 из альвеолярного воздуха к капиллярам малого круга кровообращения:

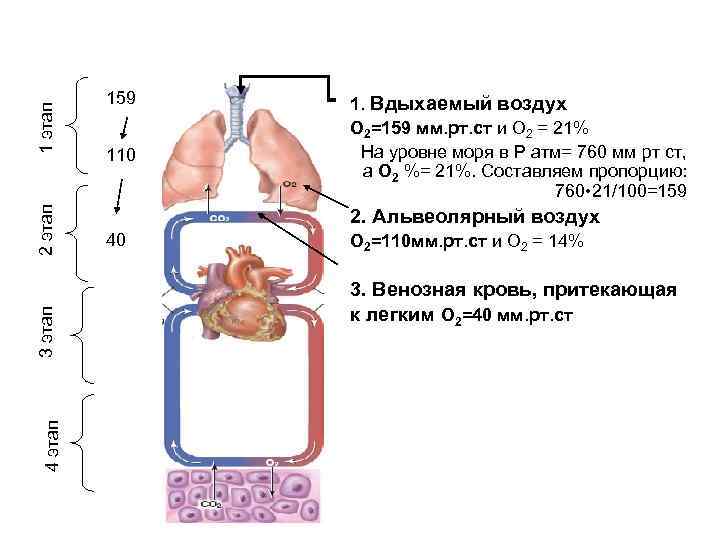

1 этап 2 этап 3 этап 4 этап 159 110 1. Вдыхаемый воздух О 2=159 мм. рт. ст и О 2 = 21% На уровне моря в Р атм= 760 мм рт ст, а О 2 %= 21%. Составляем пропорцию: 760 • 21/100=159 2. Альвеолярный воздух 40 О 2=110 мм. рт. ст и О 2 = 14% 3. Венозная кровь, притекающая к легким О 2=40 мм. рт. ст

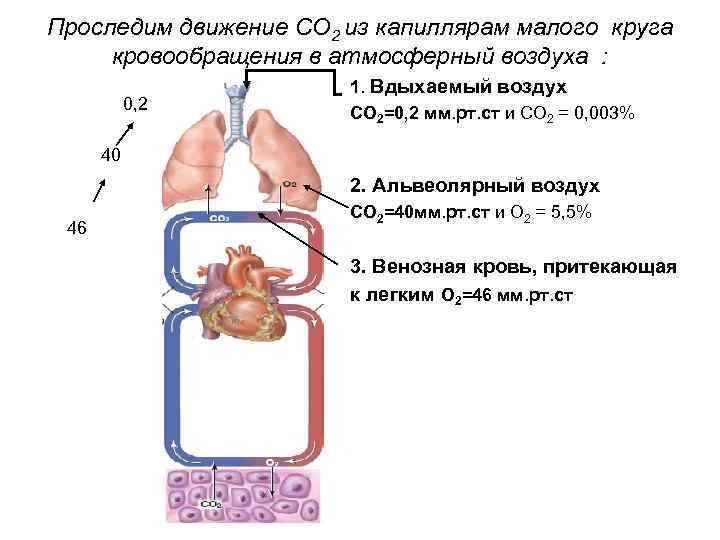

Проследим движение СО 2 из капиллярам малого круга кровообращения в атмосферный воздуха : 0, 2 1. Вдыхаемый воздух СО 2=0, 2 мм. рт. ст и СО 2 = 0, 003% 40 2. Альвеолярный воздух 46 СО 2=40 мм. рт. ст и О 2 = 5, 5% 3. Венозная кровь, притекающая к легким О 2=46 мм. рт. ст

Кафедра нормальной физиологии СГМУ Лекция № 21 Транспорт газов кровью. Регуляция дыхания Лекция для студентов стоматологического факультета Доцент кафедры норм. физиологии, к. м. н. Шерстенникова Александра Константиновна 2010 год

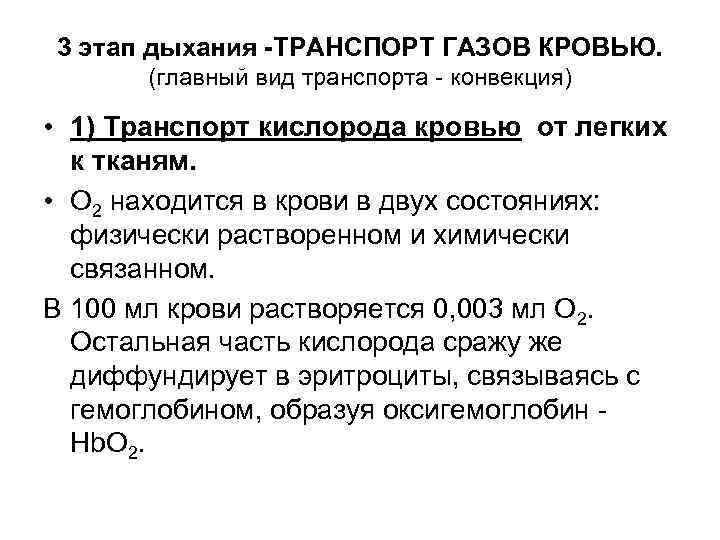

3 этап дыхания -ТРАНСПОРТ ГАЗОВ КРОВЬЮ. (главный вид транспорта - конвекция) • 1) Транспорт кислорода кровью от легких к тканям. • О 2 находится в крови в двух состояниях: физически растворенном и химически связанном. В 100 мл крови растворяется 0, 003 мл О 2. Остальная часть кислорода сражу же диффундирует в эритроциты, связываясь с гемоглобином, образуя оксигемоглобин Нb. О 2.

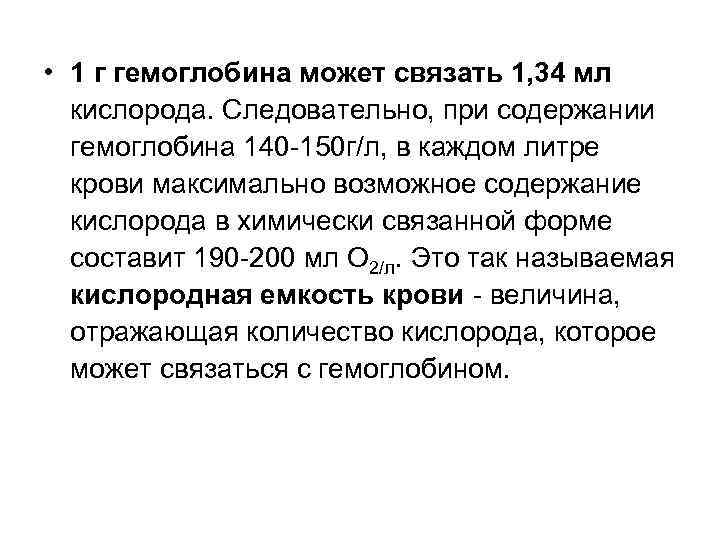

• 1 г гемоглобина может связать 1, 34 мл кислорода. Следовательно, при содержании гемоглобина 140 -150 г/л, в каждом литре крови максимально возможное содержание кислорода в химически связанной форме составит 190 -200 мл О 2/л. Это так называемая кислородная емкость крови - величина, отражающая количество кислорода, которое может связаться с гемоглобином.

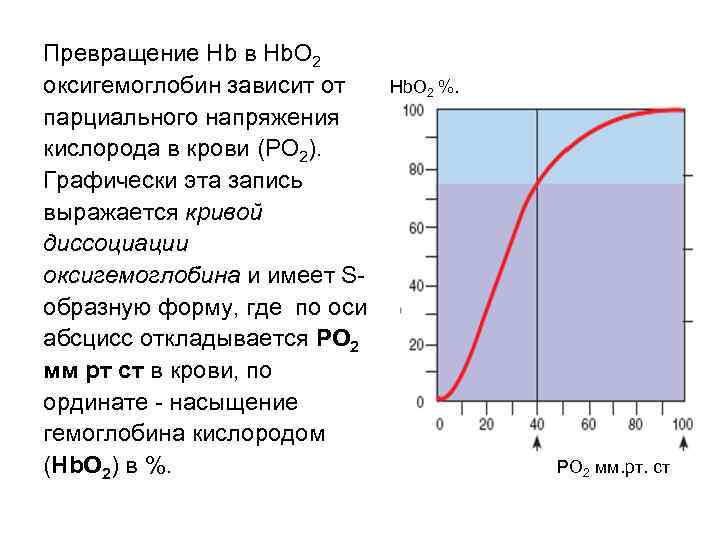

Превращение Hb в Hb. O 2 оксигемоглобин зависит от парциального напряжения кислорода в крови (PO 2). Графически эта запись выражается кривой диссоциации оксигемоглобина и имеет Sобразную форму, где по оси абсцисс откладывается РО 2 мм рт ст в крови, по ординате - насыщение гемоглобина кислородом (Hb. O 2) в %. Hb. O 2 %. РО 2 мм. рт. ст

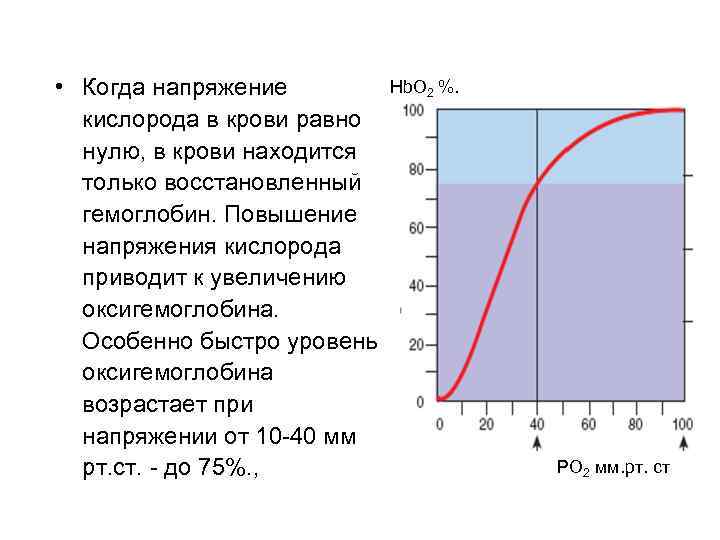

• Когда напряжение кислорода в крови равно нулю, в крови находится только восстановленный гемоглобин. Повышение напряжения кислорода приводит к увеличению оксигемоглобина. Особенно быстро уровень оксигемоглобина возрастает при напряжении от 10 -40 мм рт. ст. - до 75%. , Hb. O 2 %. РО 2 мм. рт. ст

• при напряжении О 2 60 мм рт. ст. насыщение гемоглобина кислородом составляет 90%. При дальнейшем повышении напряжения кислорода насыщение гемоглобина идет очень медленно. Плато кривой характерно для насыщенной О 2 артериальной крови, а крутая нисходящая часть кривой - для венозной.

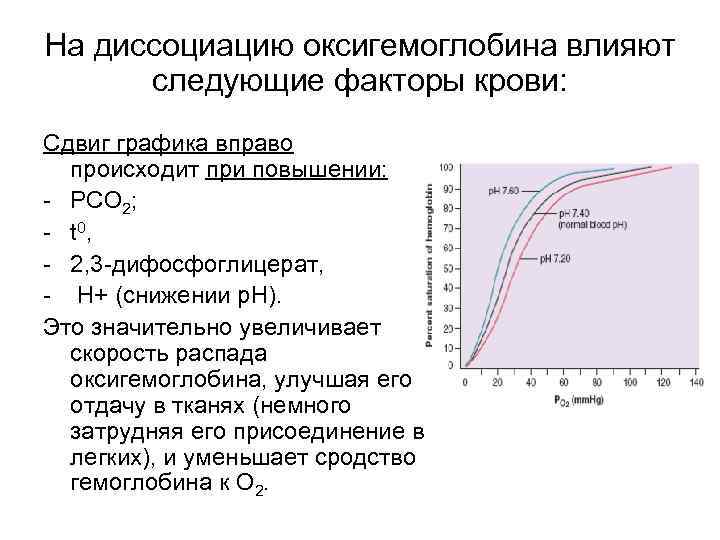

На диссоциацию оксигемоглобина влияют следующие факторы крови: Сдвиг графика вправо происходит при повышении: - РСО 2; - t 0, - 2, 3 -дифосфоглицерат, - Н+ (снижении р. Н). Это значительно увеличивает скорость распада оксигемоглобина, улучшая его отдачу в тканях (немного затрудняя его присоединение в легких), и уменьшает сродство гемоглобина к О 2.

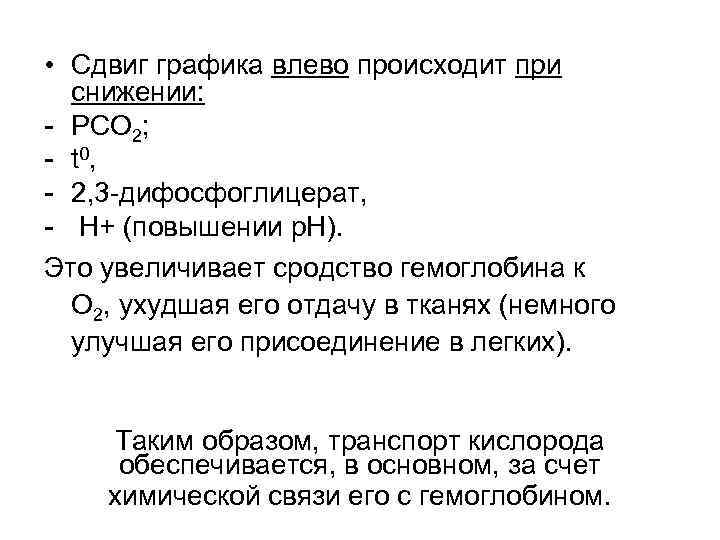

• Сдвиг графика влево происходит при снижении: - РСО 2; - t 0, - 2, 3 -дифосфоглицерат, - Н+ (повышении р. Н). Это увеличивает сродство гемоглобина к О 2, ухудшая его отдачу в тканях (немного улучшая его присоединение в легких). Таким образом, транспорт кислорода обеспечивается, в основном, за счет химической связи его с гемоглобином.

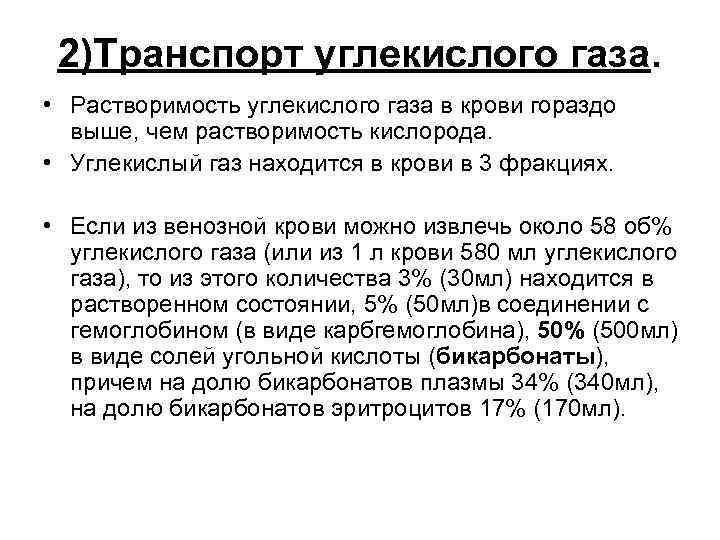

2)Транспорт углекислого газа. • Растворимость углекислого газа в крови гораздо выше, чем растворимость кислорода. • Углекислый газ находится в крови в 3 фракциях. • Если из венозной крови можно извлечь около 58 об% углекислого газа (или из 1 л крови 580 мл углекислого газа), то из этого количества 3% (30 мл) находится в растворенном состоянии, 5% (50 мл)в соединении с гемоглобином (в виде карбгемоглобина), 50% (500 мл) в виде солей угольной кислоты (бикарбонаты), причем на долю бикарбонатов плазмы 34% (340 мл), на долю бикарбонатов эритроцитов 17% (170 мл).

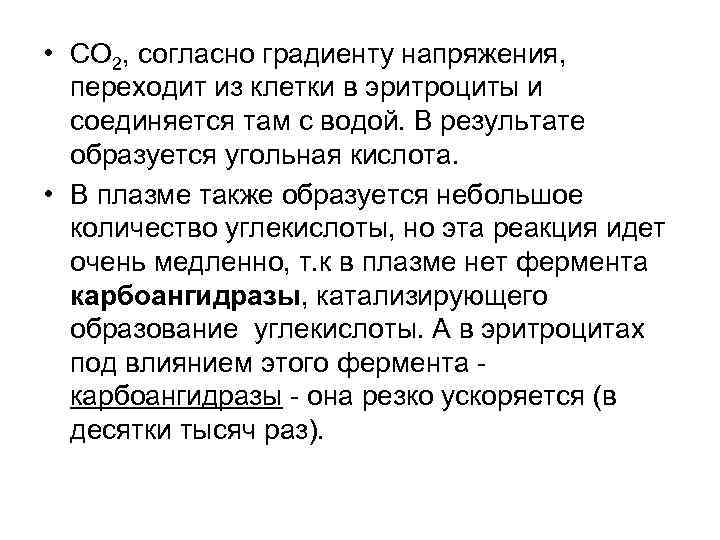

• СО 2, согласно градиенту напряжения, переходит из клетки в эритроциты и соединяется там с водой. В результате образуется угольная кислота. • В плазме также образуется небольшое количество углекислоты, но эта реакция идет очень медленно, т. к в плазме нет фермента карбоангидразы, катализирующего образование углекислоты. А в эритроцитах под влиянием этого фермента карбоангидразы - она резко ускоряется (в десятки тысяч раз).

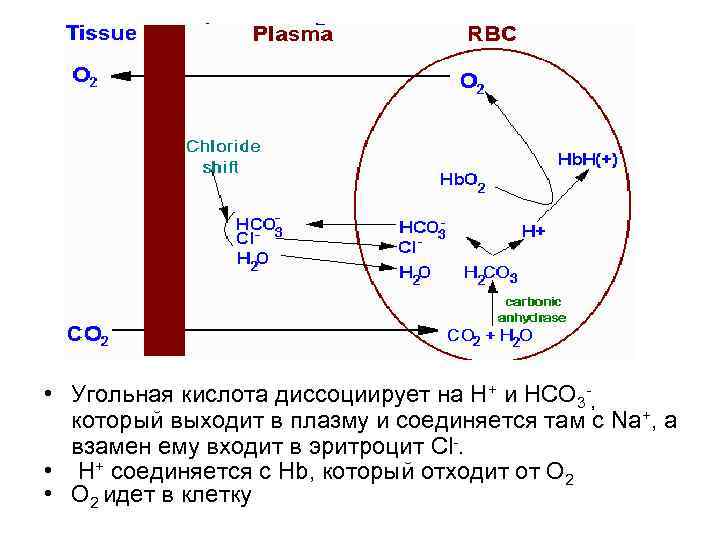

• Угольная кислота диссоциирует на Н+ и НСО 3 -, который выходит в плазму и соединяется там с Na+, а взамен ему входит в эритроцит Cl-. • Н+ соединяется с Hb, который отходит от О 2 • О 2 идет в клетку

• В капиллярах малого круга кровообращения происходят обратные реакции. • Впервые И. М. Сеченов высказал предположение о том, что в эритроцитах содержится катализатор, который ускоряет процесс синтеза угольной кислоты.

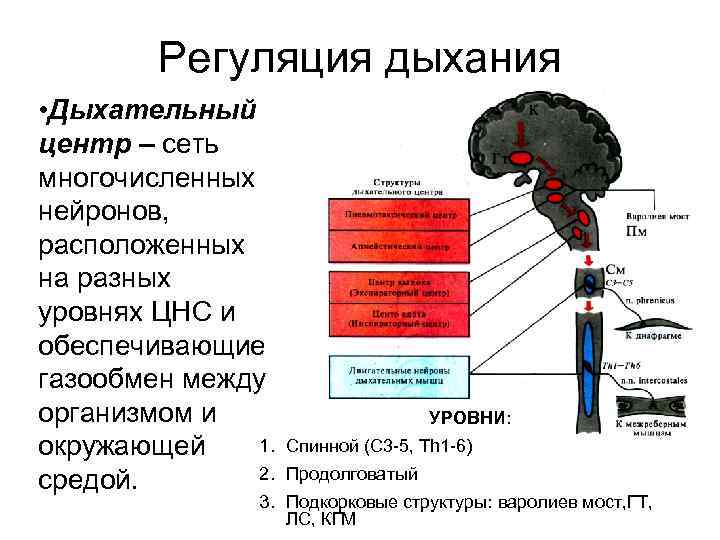

Регуляция дыхания • Дыхательный центр – сеть многочисленных нейронов, расположенных на разных уровнях ЦНС и обеспечивающие газообмен между организмом и 1. окружающей 2. средой. УРОВНИ: Спинной (С 3 -5, Th 1 -6) Продолговатый 3. Подкорковые структуры: варолиев мост, ГТ, ЛС, КГМ

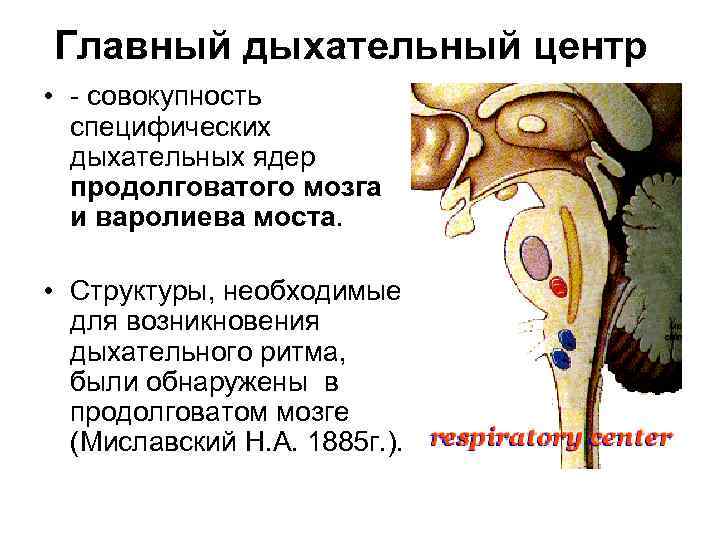

Главный дыхательный центр • - совокупность специфических дыхательных ядер продолговатого мозга и варолиева моста. • Структуры, необходимые для возникновения дыхательного ритма, были обнаружены в продолговатом мозге (Миславский Н. А. 1885 г. ).

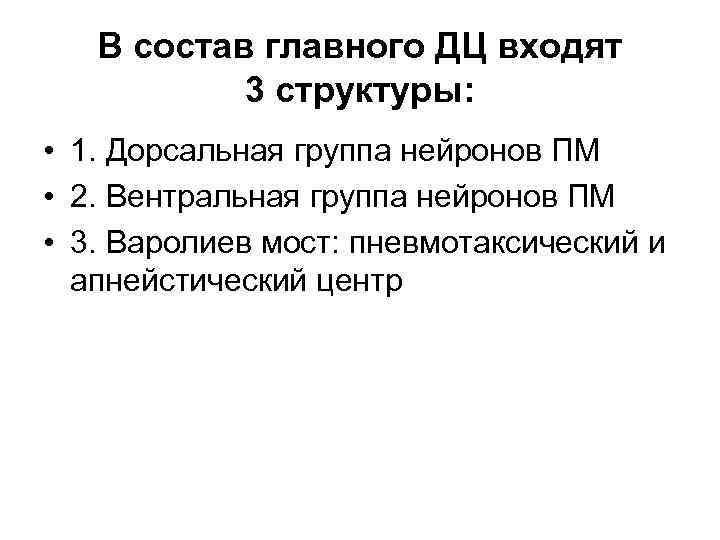

В состав главного ДЦ входят 3 структуры: • 1. Дорсальная группа нейронов ПМ • 2. Вентральная группа нейронов ПМ • 3. Варолиев мост: пневмотаксический и апнейстический центр

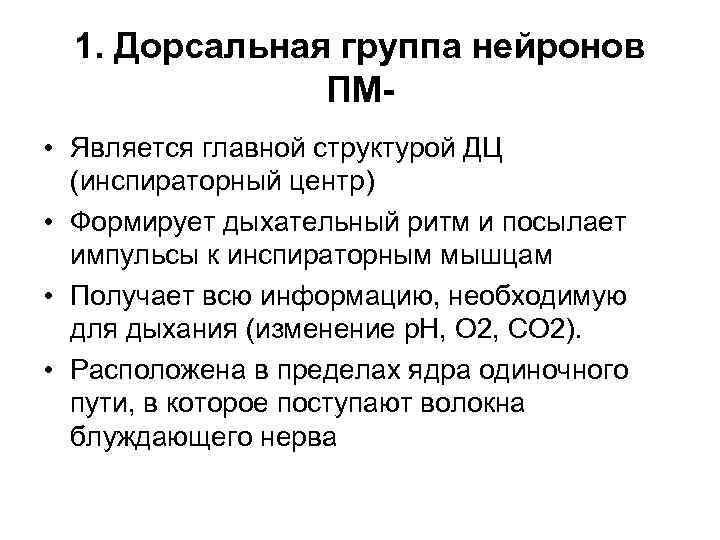

1. Дорсальная группа нейронов ПМ • Является главной структурой ДЦ (инспираторный центр) • Формирует дыхательный ритм и посылает импульсы к инспираторным мышцам • Получает всю информацию, необходимую для дыхания (изменение р. Н, О 2, СО 2). • Расположена в пределах ядра одиночного пути, в которое поступают волокна блуждающего нерва

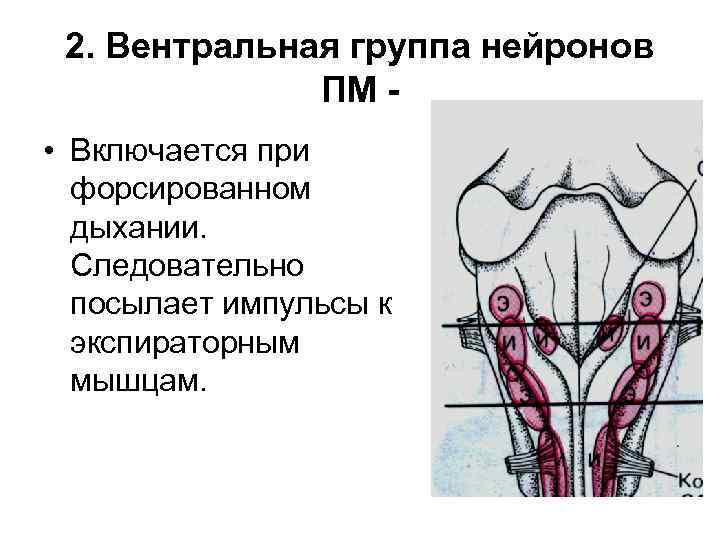

2. Вентральная группа нейронов ПМ • Включается при форсированном дыхании. Следовательно посылает импульсы к экспираторным мышцам.

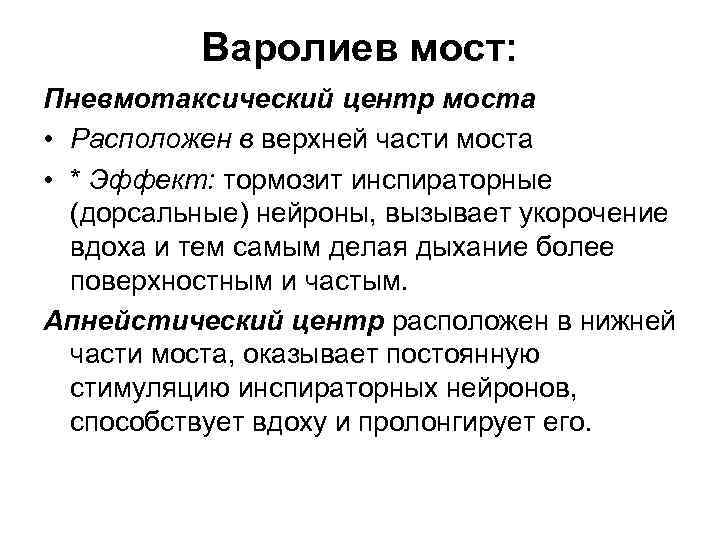

Варолиев мост: Пневмотаксический центр моста • Расположен в верхней части моста • * Эффект: тормозит инспираторные (дорсальные) нейроны, вызывает укорочение вдоха и тем самым делая дыхание более поверхностным и частым. Апнейстический центр расположен в нижней части моста, оказывает постоянную стимуляцию инспираторных нейронов, способствует вдоху и пролонгирует его.

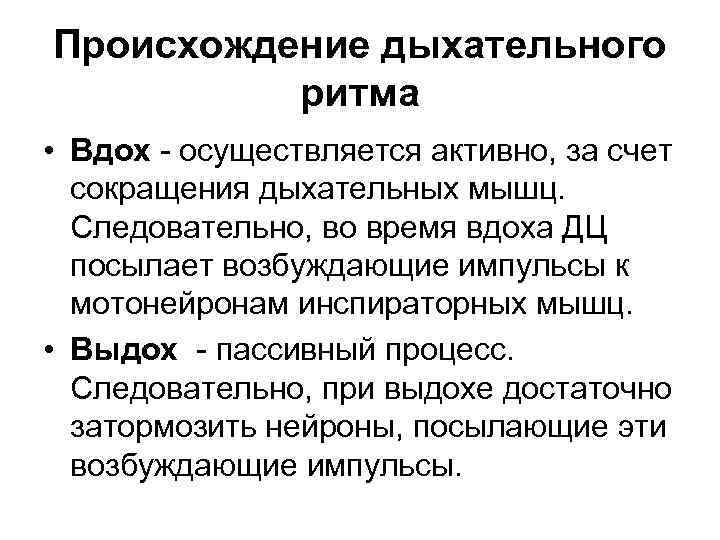

Происхождение дыхательного ритма • Вдох - осуществляется активно, за счет сокращения дыхательных мышц. Следовательно, во время вдоха ДЦ посылает возбуждающие импульсы к мотонейронам инспираторных мышц. • Выдох - пассивный процесс. Следовательно, при выдохе достаточно затормозить нейроны, посылающие эти возбуждающие импульсы.

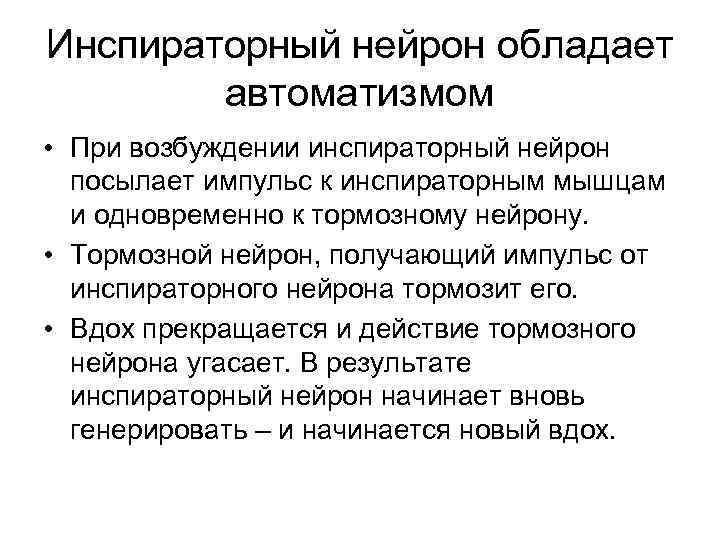

Инспираторный нейрон обладает автоматизмом • При возбуждении инспираторный нейрон посылает импульс к инспираторным мышцам и одновременно к тормозному нейрону. • Тормозной нейрон, получающий импульс от инспираторного нейрона тормозит его. • Вдох прекращается и действие тормозного нейрона угасает. В результате инспираторный нейрон начинает вновь генерировать – и начинается новый вдох.

Рефлекторная регуляция дыхания. Механорецепторы легких информируют ДЦ о вентиляци легких. • Рецепторы растяжения легких (медленно адаптируются) расположены в гладких мышцах трахеи и бронхах, реагируют на увеличение объема легких при вдохе; с них возникает инспираторнотормозящий рефлекс Геринга - Брейера. • Ирритантные рецепторы расположены в эпителии бронхов, реагируют на быстрое изменение объема легких, на механические воздействия (пыль) и на пары химических веществ: * это быстро адаптирующиеся рецепторы. С них формируются рефлексы кашля. • Юкстаальвеолярные рецепторы (J-рецепторы) локализуются в интерстиции альвеол у капилляров, реагируют на давление жидкости в межклеточном пространстве легких, с них формируется одышка.

Рефлекс Геринга-Брейера. • Дуга этого рефлекса начинается от рецепторов растяжения легких. • Аффрентные волокна от рецепторов идут в составе n. vagus в ДЦ. • От ДЦ импульсы идут в спинной мозг к мотонейронам, иннервирующим дыхательные мышцы (С 3 -5 диафрагму, Th 1 -6 межреберные мышцы)

Гуморальная регуляция дыхания Периферические хеморецепторы: • локализуются в сосудах (особенно в артериях), тканях внутренних органов, их концентрация максимальна в синокаротидной и аортальной зонах; • афферентная импульсация от них проводится по блуждающему нерву; • имеют высокую чувствительность к изменению Р 02 в артериальной крови (особенно к его снижению) – гипоксемии.

Центральные хеморецепторы: локализуются на переднебоковой поверхности продолговатого мозга и моста в виде трех пар скопления нейронов; • отличаются высокой чувствительностью к изменению р. Н и Рсо 2 - гиперкапния;

Влияние на дыхательный центр высших отделов ЦНС Гипоталамус осуществляет: • связь дыхания с обменом веществ и терморегуляцией в организме; • регуляцию дыхания для обеспечения поведенческих актов, направленных на удовлетворение биологических потребностей (агрессивно-оборонительной, пищевой, половой и др. ). Лимбическая система осуществляет связь дыхания с вегетативной регуляцией органов и с эмоциями.

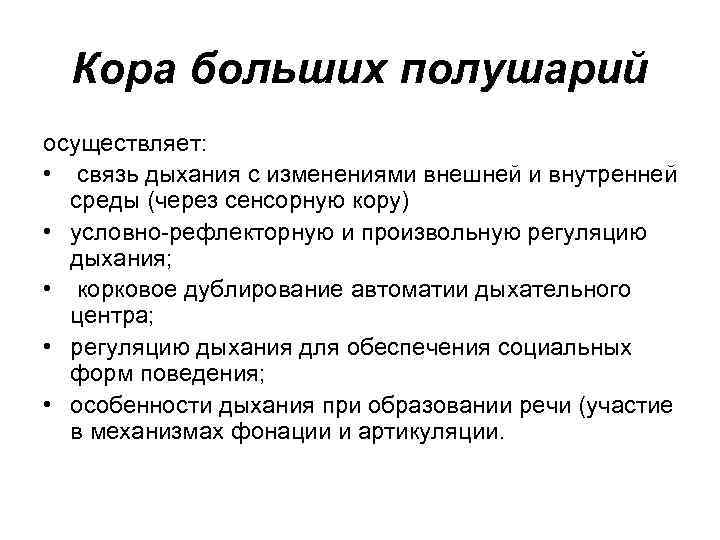

Кора больших полушарий осуществляет: • связь дыхания с изменениями внешней и внутренней среды (через сенсорную кору) • условно-рефлекторную и произвольную регуляцию дыхания; • корковое дублирование автоматии дыхательного центра; • регуляцию дыхания для обеспечения социальных форм поведения; • особенности дыхания при образовании речи (участие в механизмах фонации и артикуляции.
