Кафедра НГИГ КОМПЬЮТЕРНАЯ ГРАФИКА Тема 6 ВВЕДЕНИЕ

Кафедра НГИГ КОМПЬЮТЕРНАЯ ГРАФИКА

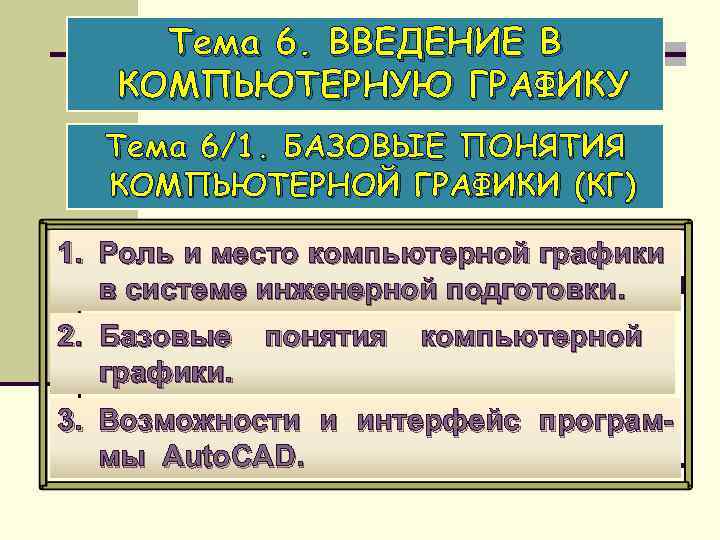

Тема 6. ВВЕДЕНИЕ В КОМПЬЮТЕРНУЮ ГРАФИКУ Тема 6/1. БАЗОВЫЕ ПОНЯТИЯ КОМПЬЮТЕРНОЙ ГРАФИКИ (КГ) 1. Роль и место компьютерной графики в системе инженерной подготовки. 2. Базовые графики. понятия компьютерной 3. Возможности и интерфейс программы Auto. CAD.

Вопрос 1. КОМПЬЮТЕРНАЯ ГРАФИКА – это область информатики, изучающая методы и средства создания и обработки изображений с помощью программно-аппаратных вычислительных комплексов.

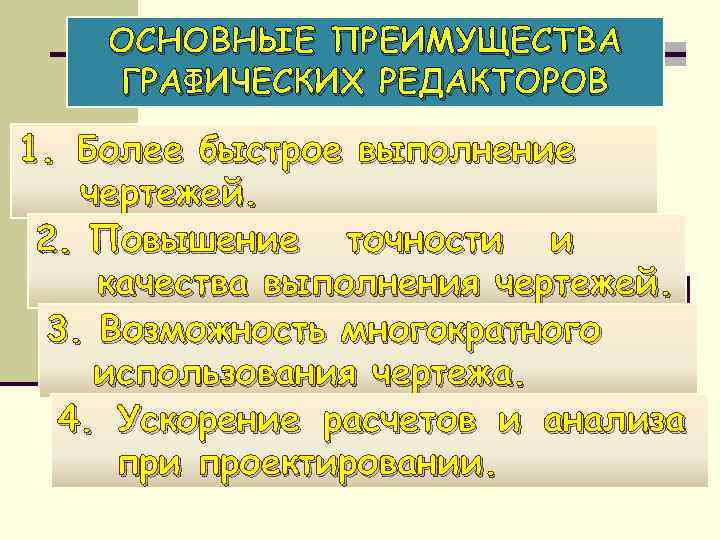

ОСНОВНЫЕ ПРЕИМУЩЕСТВА ГРАФИЧЕСКИХ РЕДАКТОРОВ 1. Более быстрое выполнение чертежей. 2. Повышение точности и качества выполнения чертежей. 3. Возможность многократного использования чертежа. 4. Ускорение расчетов и анализа при проектировании.

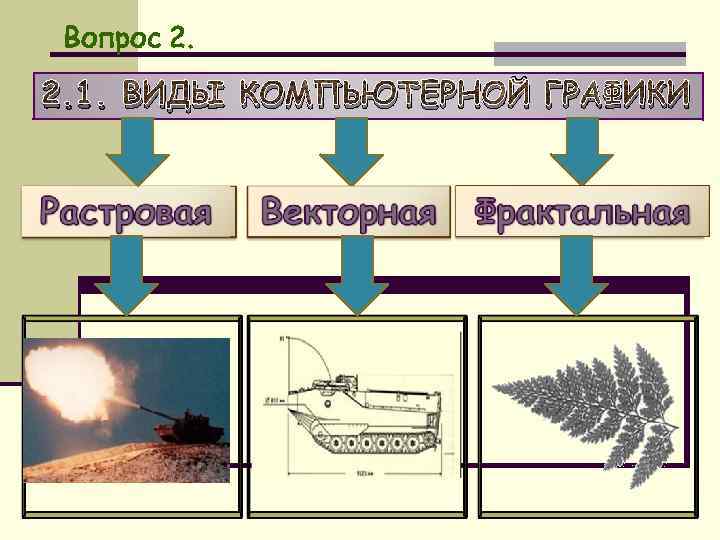

Вопрос 2. 1. ВИДЫ КОМПЬЮТЕРНОЙ ГРАФИКИ

В изображение представляется в виде мозаики из небольших, одинаковых по размеру элементов отображаемых длины (dpi). – это количество пикселей на единицу

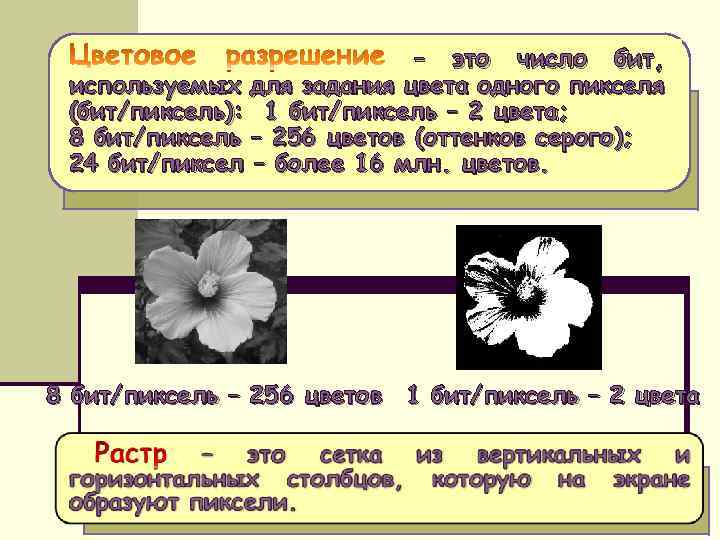

– это число бит, используемых для задания цвета одного пикселя (бит/пиксель): 1 бит/пиксель – 2 цвета; 8 бит/пиксель – 256 цветов (оттенков серого); 24 бит/пиксел – более 16 млн. цветов. 8 бит/пиксель – 256 цветов 1 бит/пиксель – 2 цвета

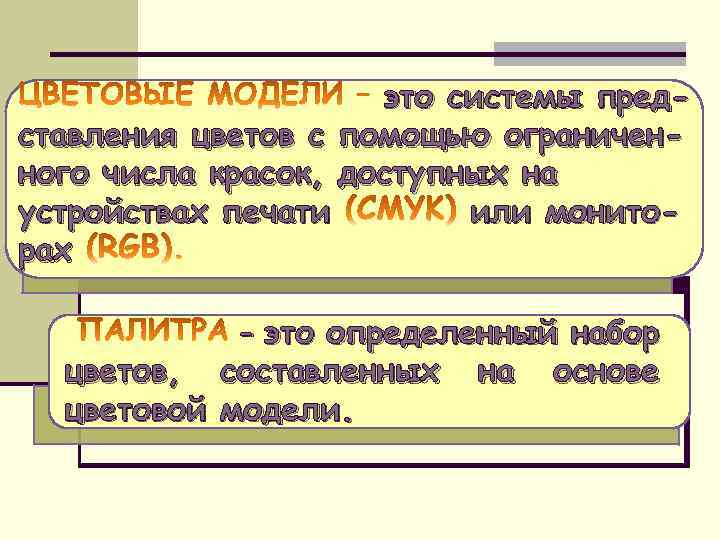

это системы представления цветов с помощью ограниченного числа красок, доступных на устройствах печати или мониторах – это определенный набор цветов, составленных цветовой модели. на основе

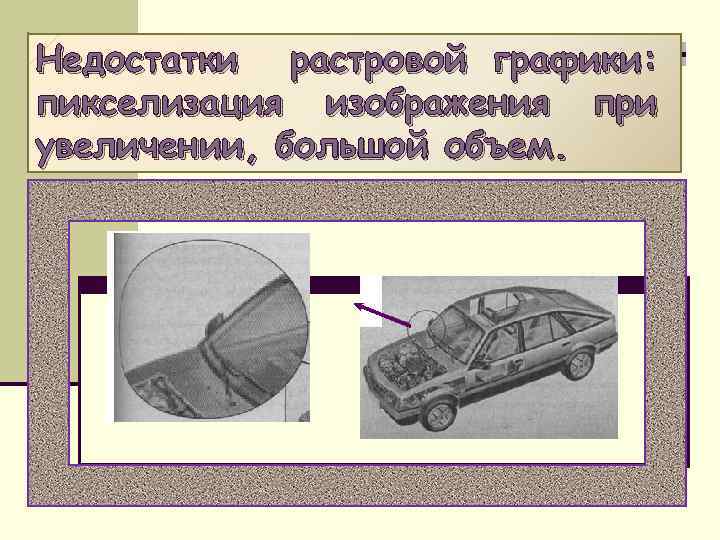

Недостатки растровой графики: пикселизация изображения при увеличении, большой объем.

В изображение формируется из геометрических линий и фигур, называемых графическими

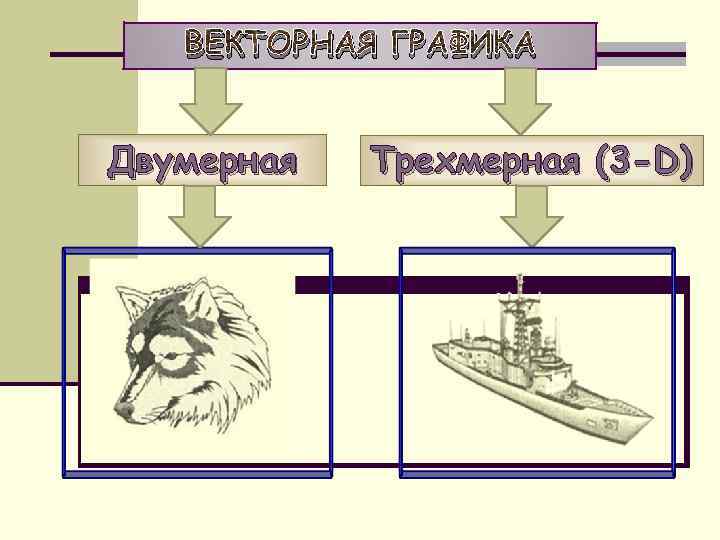

ВЕКТОРНАЯ ГРАФИКА Двумерная Трехмерная (3 -D)

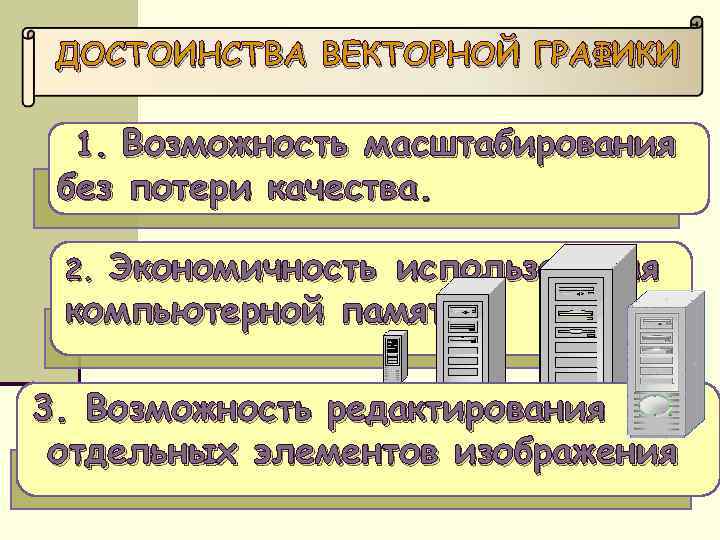

ДОСТОИНСТВА ВЕКТОРНОЙ ГРАФИКИ 1. Возможность масштабирования без потери качества. Экономичность использования компьютерной памяти. 2. 3. Возможность редактирования отдельных элементов изображения

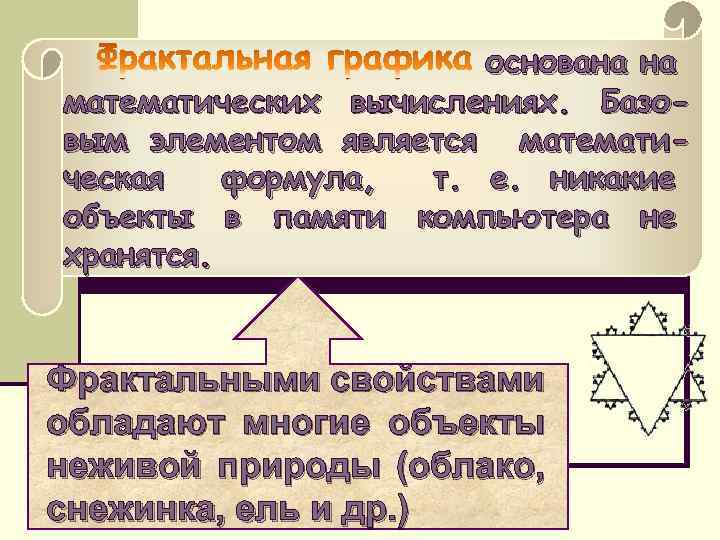

основана на математических вычислениях. Базовым элементом является математическая формула, т. е. никакие объекты в памяти компьютера не хранятся. Фрактальными свойствами обладают многие объекты неживой природы (облако, снежинка, ель и др. )

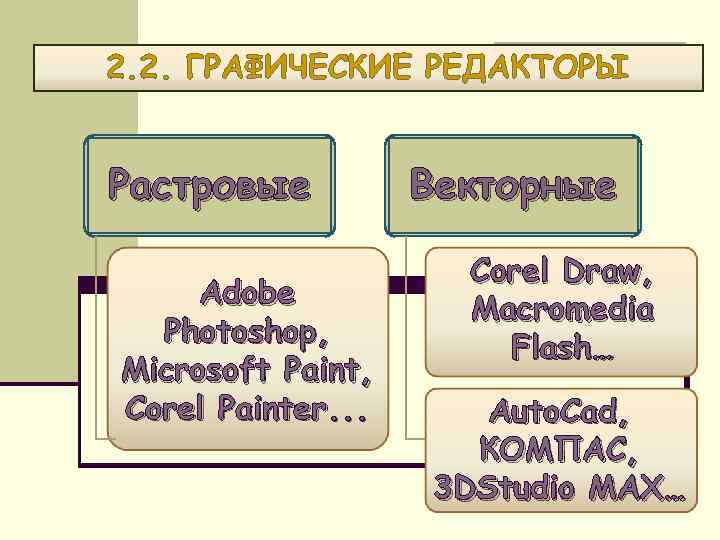

2. 2. ГРАФИЧЕСКИЕ РЕДАКТОРЫ Растровые Adobe Photoshop, Microsoft Paint, Corel Painter. . . Векторные Corel Draw, Macromedia Flash… Auto. Cad, КОМПАС, 3 DStudio MAX…

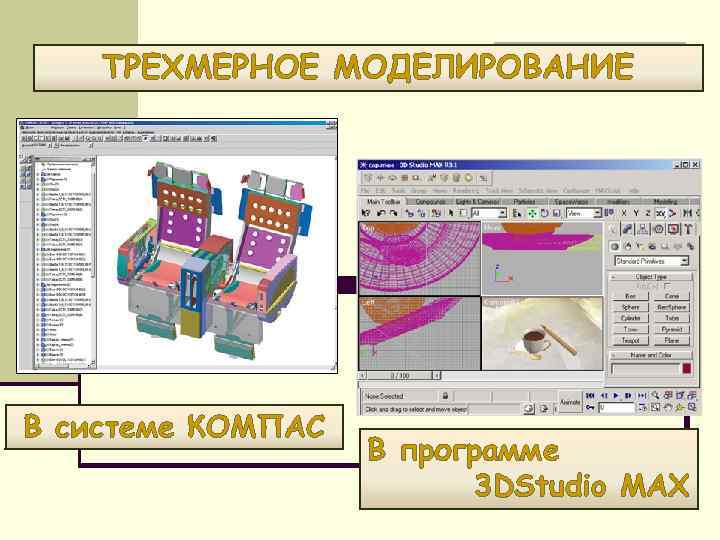

ТРЕХМЕРНОЕ МОДЕЛИРОВАНИЕ В системе КОМПАС В программе 3 DStudio MAX

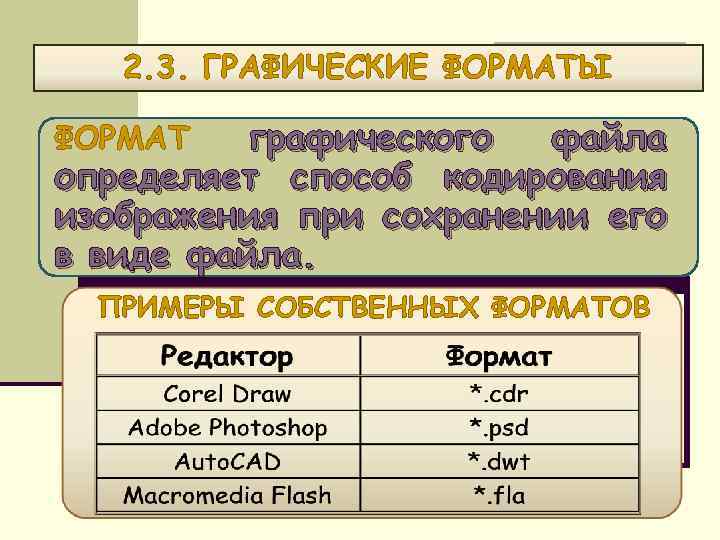

2. 3. ГРАФИЧЕСКИЕ ФОРМАТЫ графического файла определяет способ кодирования изображения при сохранении его в виде файла. ФОРМАТ ПРИМЕРЫ СОБСТВЕННЫХ ФОРМАТОВ

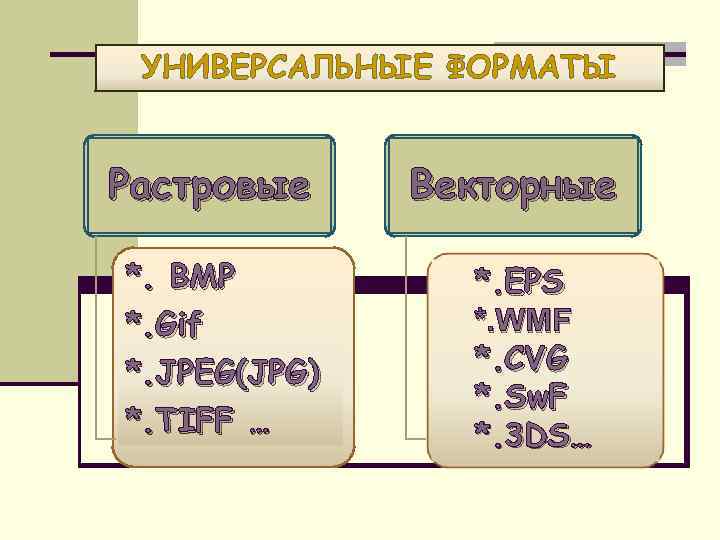

УНИВЕРСАЛЬНЫЕ ФОРМАТЫ Растровые *. BMP *. Gif *. JPEG(JPG) *. TIFF … Векторные *. EPS *. WMF *. CVG *. Sw. F *. 3 DS…

Структура САПР Пакетная обработка Диалог Обработка входных данных Б ан к д ан н ы х И з м е н и я Конструктивные и геометрические вычисления Внутримашинное представление объекта- модель Технологические и экономические вычисления Контрольный вывод данных Вывод результатов Вычисления Чертежи Спецификация Операционные карты Предложения

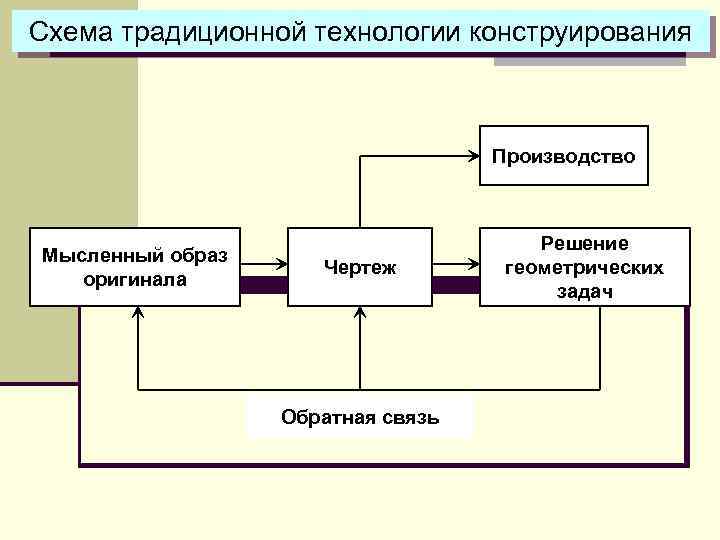

Схема традиционной технологии конструирования Производство Мысленный образ оригинала Чертеж Обратная связь Решение геометрических задач

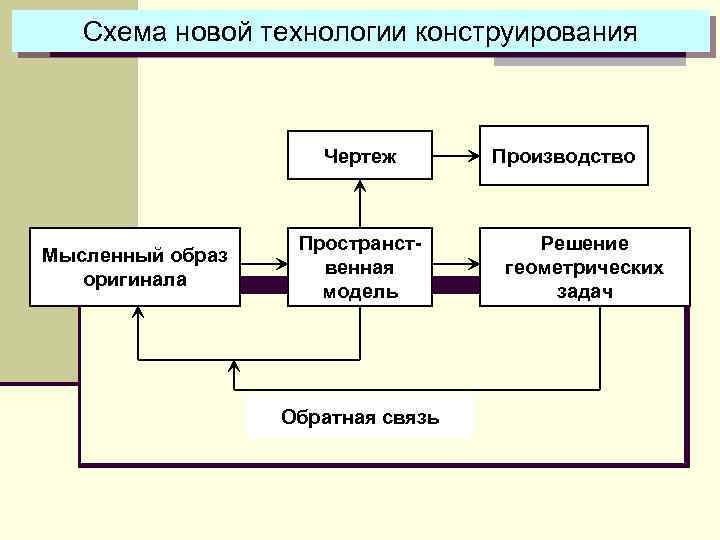

Схема новой технологии конструирования Чертеж Мысленный образ оригинала Пространственная модель Обратная связь Производство Решение геометрических задач
