Кафедра лучевой диагностики и лучевой терапии Белорусского государственного

Кафедра лучевой диагностики и лучевой терапии Белорусского государственного медицинского университета Заведующая кафедрой, доцент ТИХОМИРОВА Татьяна Федоровна 1

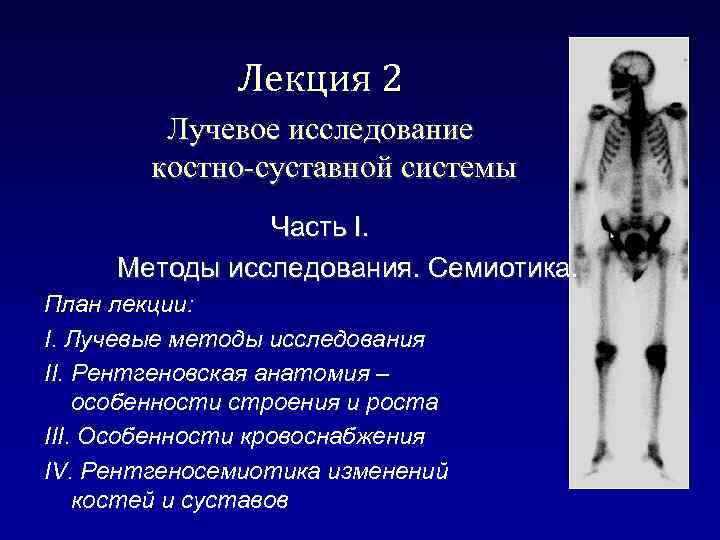

Лекция 2 Лучевое исследование костно-суставной системы Часть I. Методы исследования. Семиотика. План лекции: I. Лучевые методы исследования II. Рентгеновская анатомия – особенности строения и роста III. Особенности кровоснабжения IV. Рентгеносемиотика изменений костей и суставов

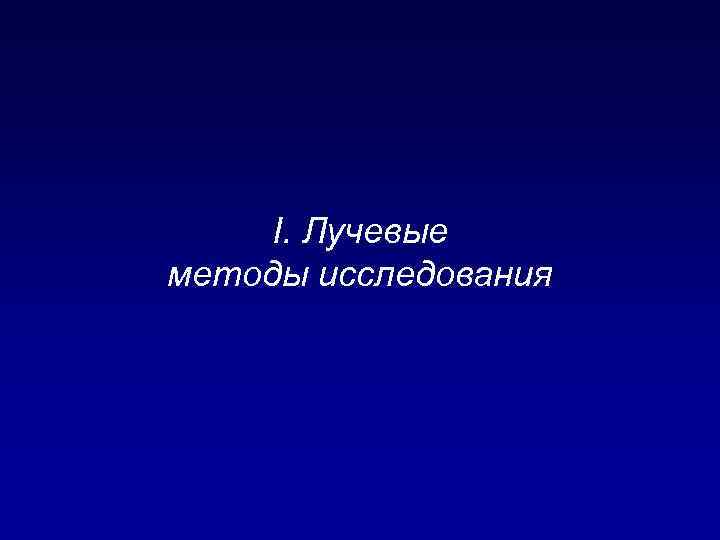

I. Лучевые методы исследования

1. Рентгенологические методы исследования Основной метод исследования костей и суставов: Рентгенография в двух проекциях

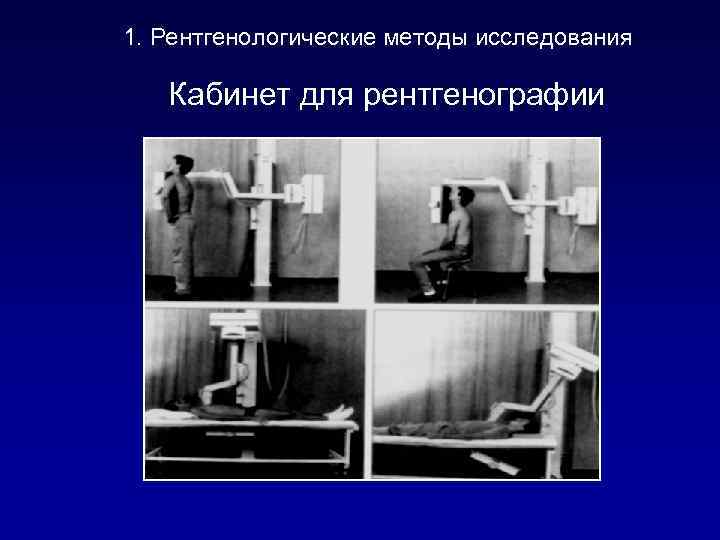

1. Рентгенологические методы исследования Кабинет для рентгенографии

1. Рентгенологические методы исследования Специальные методы исследования костей и суставов: МЕТОДЫ ПРОСТРАНСТВЕННОГО ИССЛЕДОВАНИЯ: - линейная и компьютерная томография МЕТОДЫ РЕНТГЕНОМЕТРИИ: - прямое увеличение рентгеновского изображения - телерентгенография МЕТОДЫ ИСКУССТВЕННОГО КОНТРАСТИРОВАНИЯ - фистулография - артрография - ангиография (артериография, флебография и др.

Линейная томография правого ВНЧС: артроз

1. Рентгенологические методы исследования Специальный метод исследования Фистулография: А - рентгенограмма А Б - компьютерная томограмма Б

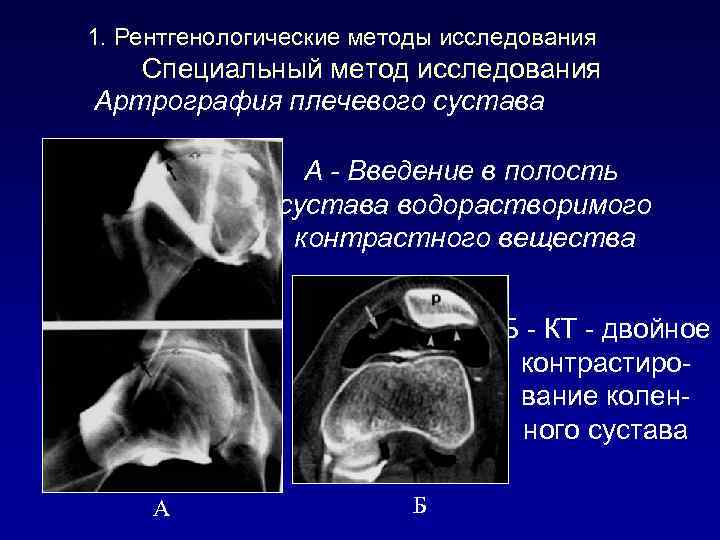

1. Рентгенологические методы исследования Специальный метод исследования Артрография плечевого сустава А - Введение в полость сустава водорастворимого контрастного вещества Б - КТ - двойное контрастирование коленного сустава А Б

1. Рентгенологические методы исследования Специальный метод исследования Бедренная артериография

1. Рентгенологические методы исследования Специальный метод исследования Бедренная флебография

2. Магнитно-резонансная томография (МРТ) МРТ черепа и головного мозга (боковая проекция) МРТ коленного сустава (боковая проекция)

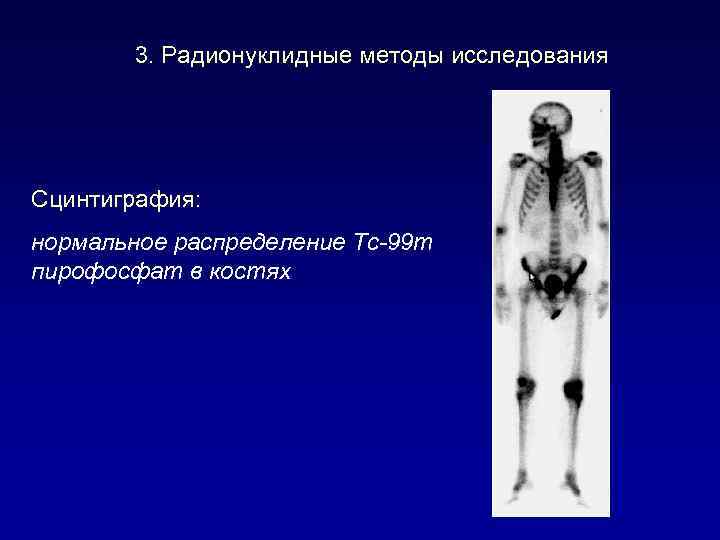

3. Радионуклидные методы исследования Сцинтиграфия: нормальное распределение Тс-99 m пирофосфат в костях

4. Термографическое исследование (тепловидение) Термография нижних конечностей А - Кровообращение в периферических сосудах не нарушено Б – Облитерирующий атеросклероз сосудов III стадии Термоассиметрия и снижение температуры голеней и стоп А Б

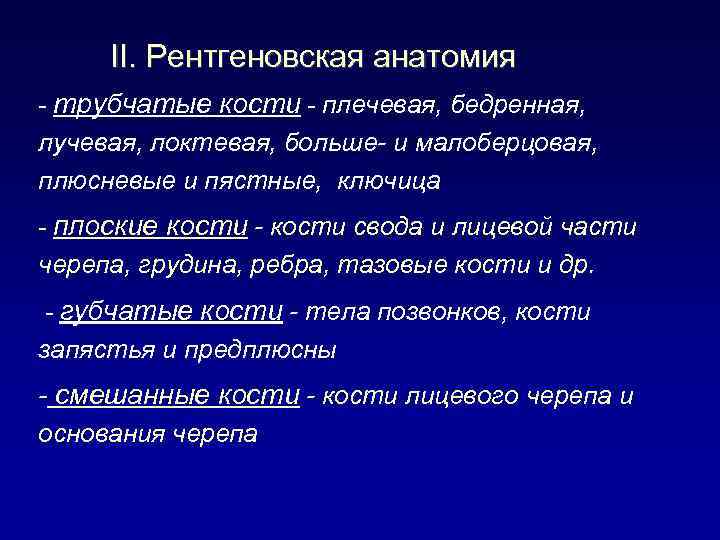

II. Рентгеновская анатомия - трубчатые кости - плечевая, бедренная, лучевая, локтевая, больше- и малоберцовая, плюсневые и пястные, ключица - плоские кости - кости свода и лицевой части черепа, грудина, ребра, тазовые кости и др. - губчатые кости - тела позвонков, кости запястья и предплюсны - смешанные кости - кости лицевого черепа и основания черепа

II. Рентгеновская анатомия 1 2 3 Рентгенограмма трубчатой кости (КОСТИ ГОЛЕНИ): 1 - ЭПИФИЗЫ - ПРОКСИМАЛЬНЫЙ И 4 5 ДИСТАЛЬНЫЙ 2 - МЕТАФИЗАРНЫЕ ЗОНЫ РОСТА ПРОКСИМАЛЬНАЯ И ДИСТАЛЬНАЯ 3 - МЕТАФИЗЫ -ПРОКСИМАЛЬНЫЙ И ДИСТАЛЬНЫЙ 2 1 4 - ДИАФИЗ - КОСТНО-МОЗГОВОЙ КАНАЛ 5 - КОРТИКАЛЬНЫЙ СЛОЙ ДИАФИЗА

II. Рентгеновская анатомия Кости таза - плоские кости

II. Рентгеновская анатомия Губчатые кости А - тела позвонков Б - кости запястья А Б

II. Рентгеновская анатомия Рентгенограмма коленного сустава Рентгеновская суставная щель образована: - суставными хрящами - фиброзно-хрящевым диском - истинной суставной щелью

Возрастная рентгеновская анатомия Коленные суставы ребенка: эпифизарные и диафизарные точки окостенения, метафизарные зоны роста

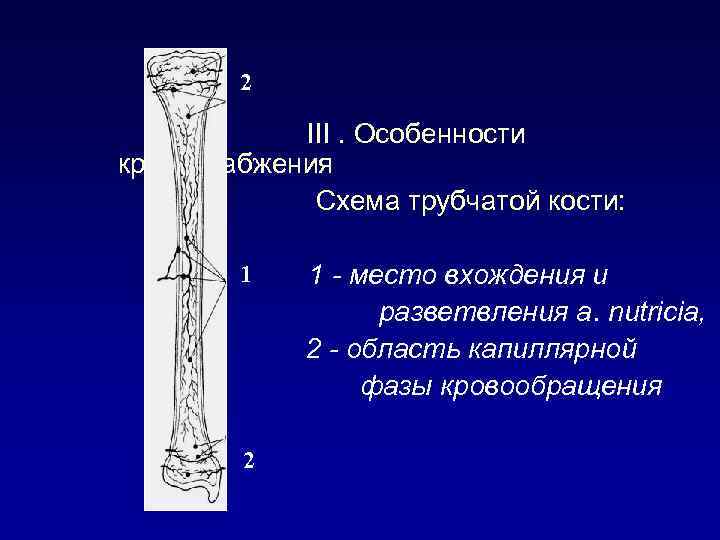

2 III. Особенности кровоснабжения Схема трубчатой кости: 1 2 1 - место вхождения и разветвления а. nutricia, 2 - область капиллярной фазы кровообращения

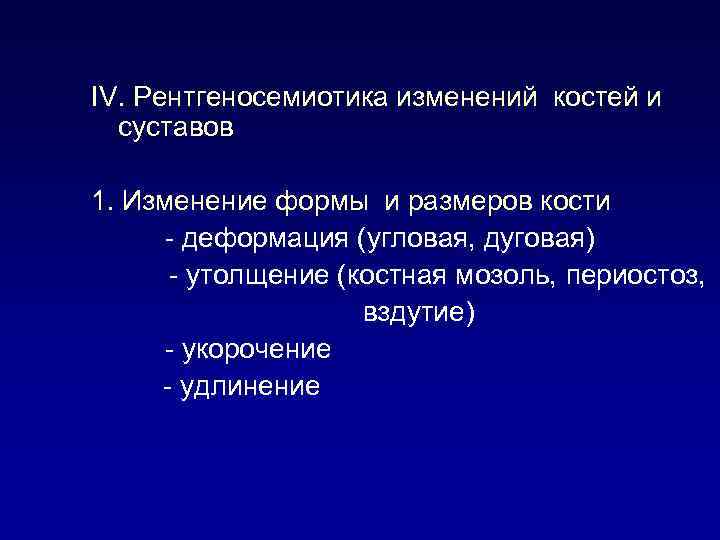

IV. Рентгеносемиотика изменений костей и суставов 1. Изменение формы и размеров кости - деформация (угловая, дуговая) - утолщение (костная мозоль, периостоз, вздутие) - укорочение - удлинение

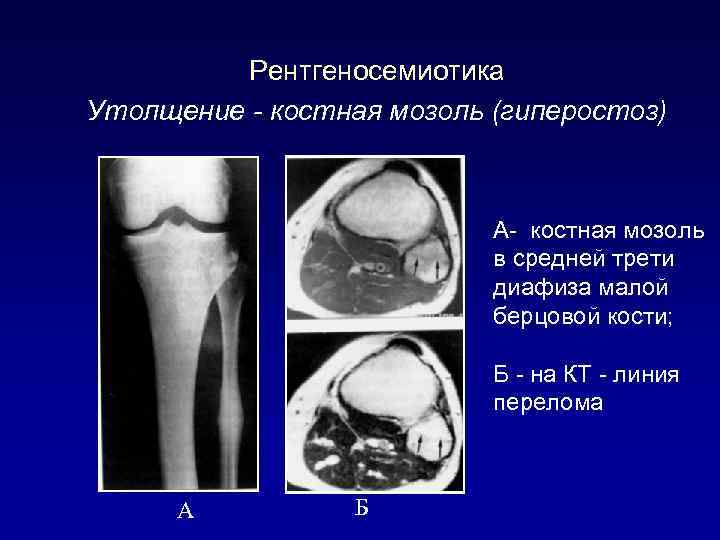

Рентгеносемиотика Утолщение - костная мозоль (гиперостоз) А- костная мозоль в средней трети диафиза малой берцовой кости; Б - на КТ - линия перелома А Б

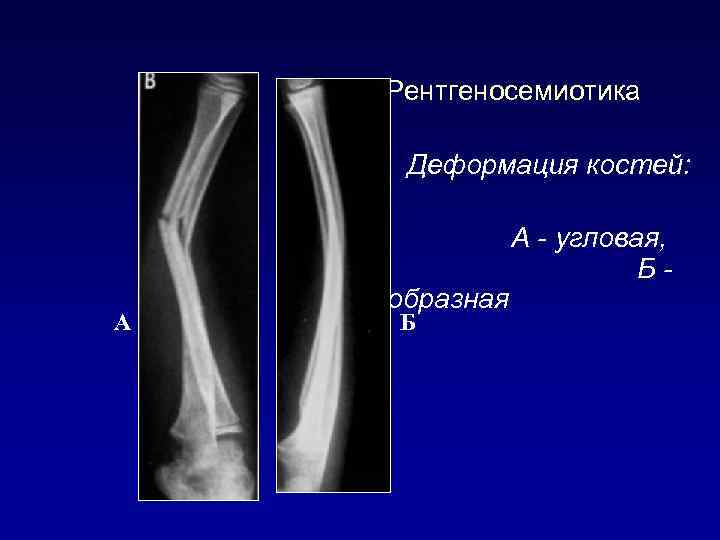

Рентгеносемиотика Деформация костей: А дугообразная Б А - угловая, Б-

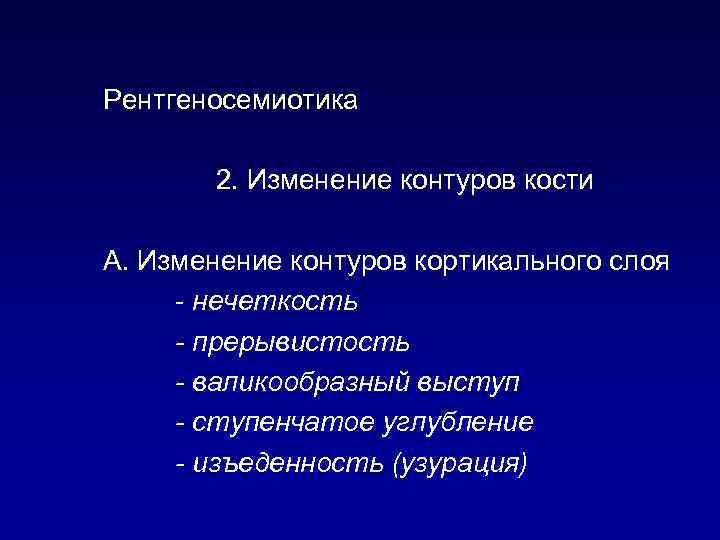

Рентгеносемиотика 2. Изменение контуров кости А. Изменение контуров кортикального слоя - нечеткость - прерывистость - валикообразный выступ - ступенчатое углубление - изъеденность (узурация)

Рентгеносемиотика контуров: Изменение А- валикообразный выступ в лучевой кости Б - ступенчатое углубление ного А слоя Б

Рентгеносемиотика Нечеткость и узурация наружного контура бедра в области дистального метафиза

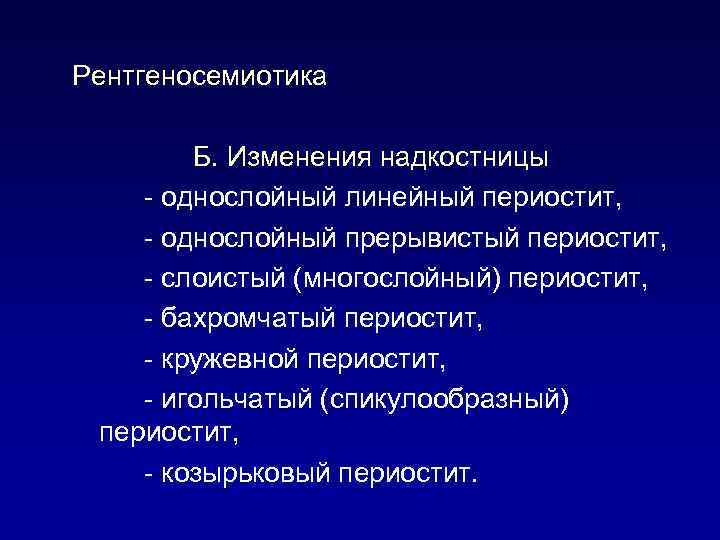

Рентгеносемиотика Б. Изменения надкостницы - однослойный линейный периостит, - однослойный прерывистый периостит, - слоистый (многослойный) периостит, - бахромчатый периостит, - кружевной периостит, - игольчатый (спикулообразный) периостит, - козырьковый периостит.

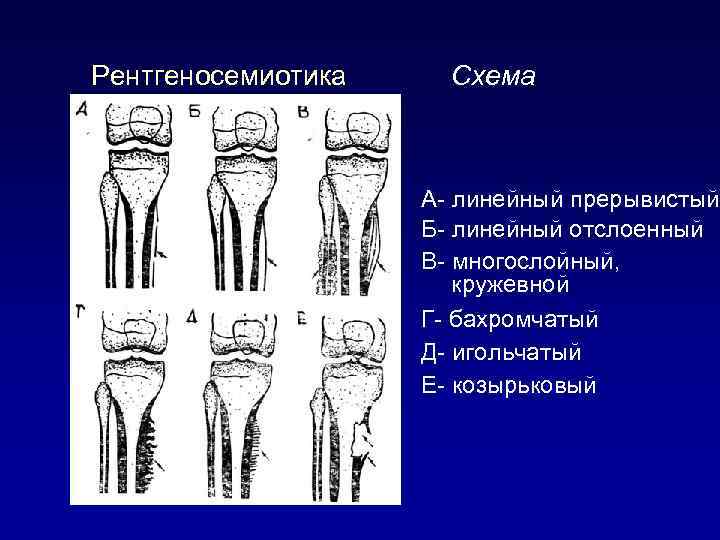

Рентгеносемиотика разновидностей периоститов: Схема А- линейный прерывистый Б- линейный отслоенный В- многослойный, кружевной Г- бахромчатый Д- игольчатый Е- козырьковый

Рентгеносемиотика 3. Изменения костной структуры - линия перелома - остеопороз (неравномерный, локальный, регионарный, диффузный, системный) - остеосклероз (локальный, регионарный, диффузный, системный) - деструкция (разрушение) кости неспецифическая, опухолевая, дегенеративно-дистрофическая - остеонекроз - секвестрация - остеолиз

Рентгеносемиотика Костная структура А - норма, костей кисти Б - остеопороз А Б

Рентгеносемиотика Изменения костной структуры (схема) А - очаги деструкции в проксимальном метафизе б/берцовой кости Б - участок остеонекроза в эпифизе бедра и очаг деструкции с наличием секвестра в метафизе б/берцовой кости

Рентгеносемиотика 4. Изменения суcтавов - частичное или полное несоответствие суставных поверхностей (подвывих, вывих) - расширение (равномерное, неравномерное) суставной щели - сужение (равномерное, неравномерное) суставной щели - костный анкилоз

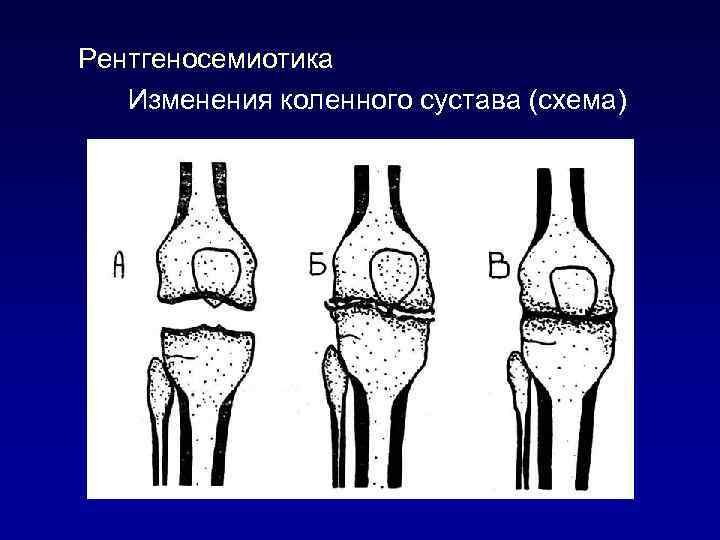

Рентгеносемиотика Изменения коленного суcтава (схема)

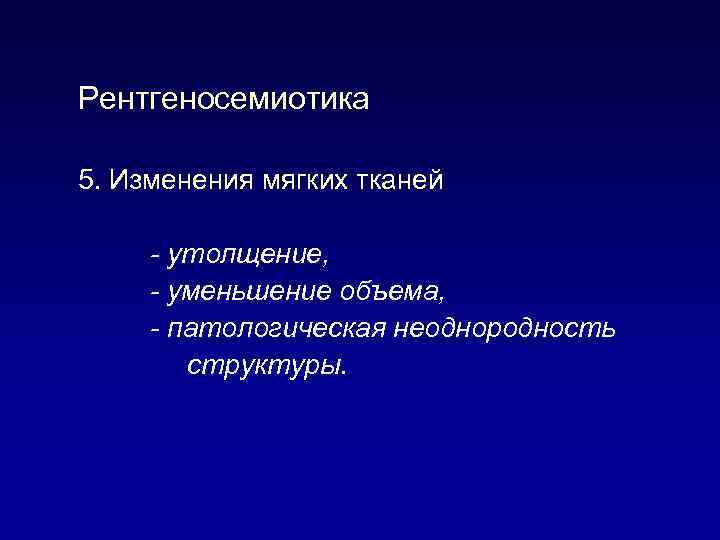

Рентгеносемиотика 5. Изменения мягких тканей - утолщение, - уменьшение объема, - патологическая неоднородность структуры.

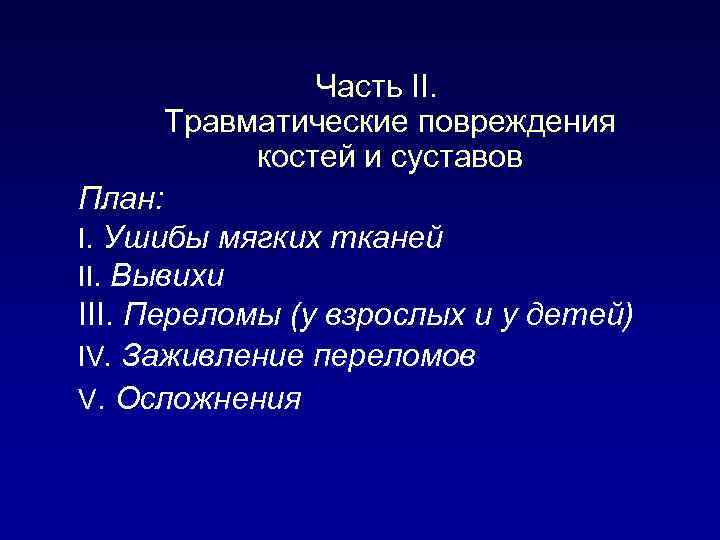

Часть II. Травматические повреждения костей и суставов План: I. Ушибы мягких тканей II. Вывихи III. Переломы (у взрослых и у детей) IV. Заживление переломов V. Осложнения

I. Ушибы мягких тканей Оссифицирующий миозит у внутреннего края б/берцовой кости в области проксимального метадиафиза

II. вывихи Схема вывихов: А - полный; Б - частичный (подвывих)

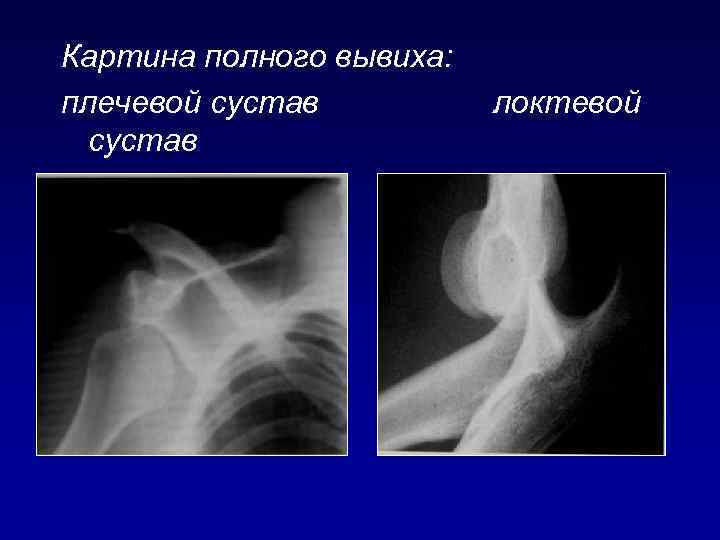

Картина полного вывиха: плечевой сустав локтевой

Картина подвывиха в голеностопном суставе

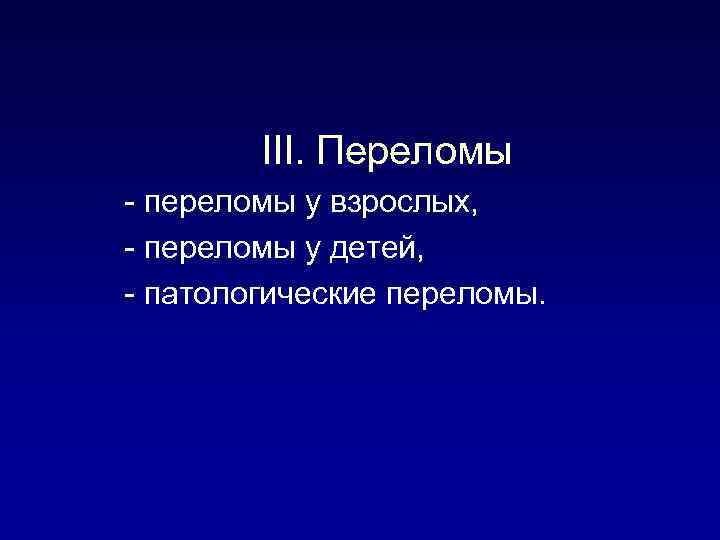

III. Переломы - переломы у взрослых, - переломы у детей, - патологические переломы.

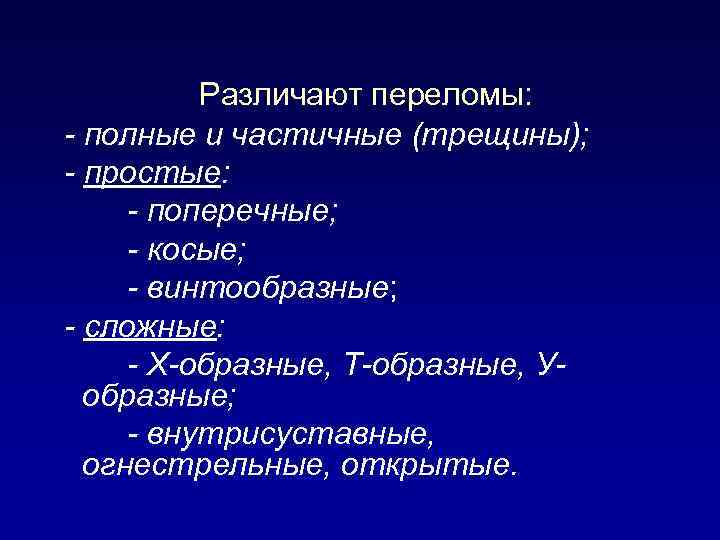

Различают переломы: - полные и частичные (трещины); - простые: - поперечные; - косые; - винтообразные; - сложные: - Х-образные, Т-образные, Уобразные; - внутрисуставные, огнестрельные, открытые.

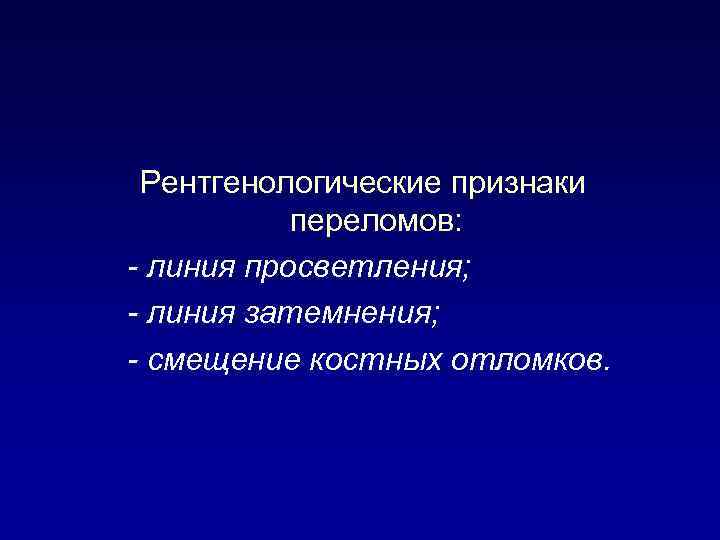

Рентгенологические признаки переломов: - линия просветления; - линия затемнения; - смещение костных отломков.

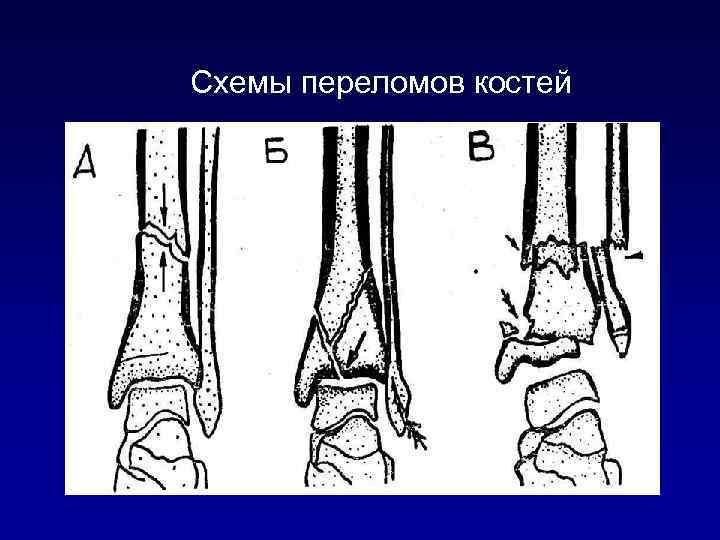

Схемы переломов костей

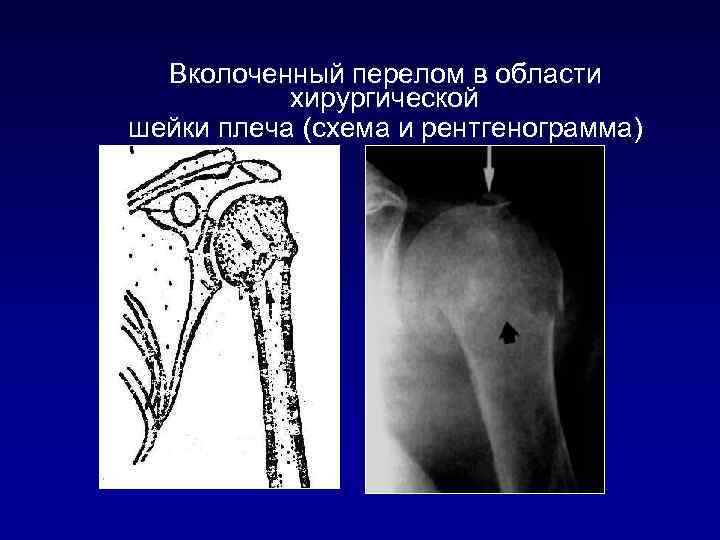

Вколоченный перелом в области хирургической шейки плеча (схема и рентгенограмма)

Линия затемнения за счет наложения отломков за счет их захождения и бокового смещения

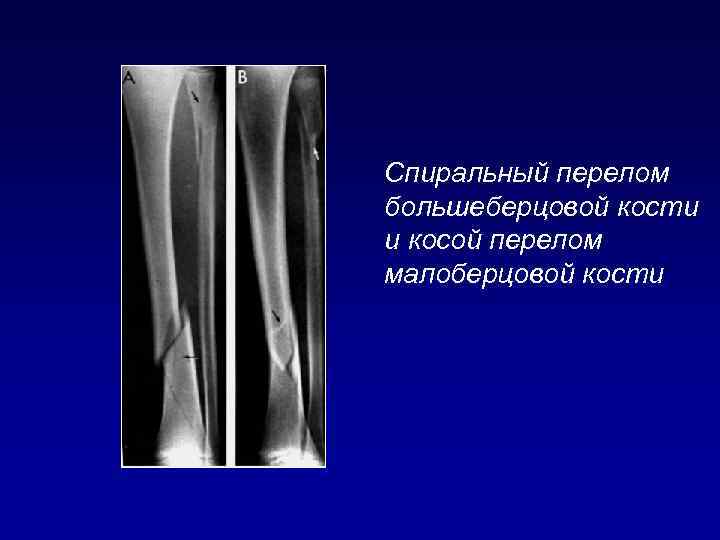

Спиральный перелом большеберцовой кости и косой перелом малоберцовой кости

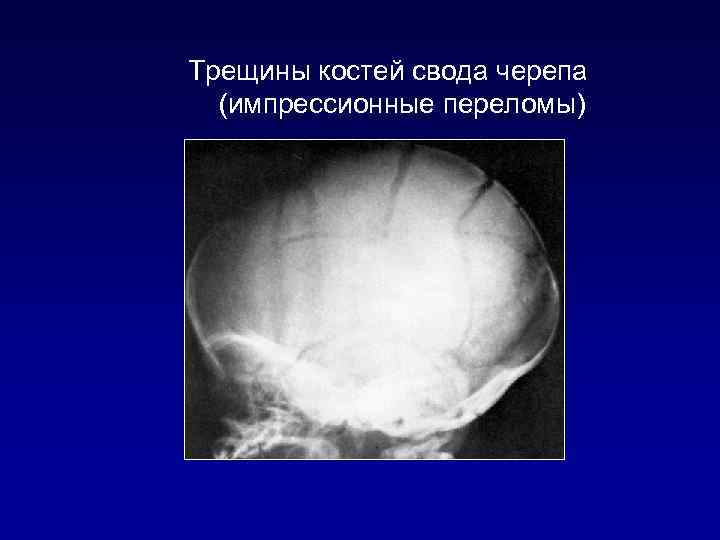

Трещины костей свода черепа (импрессионные переломы)

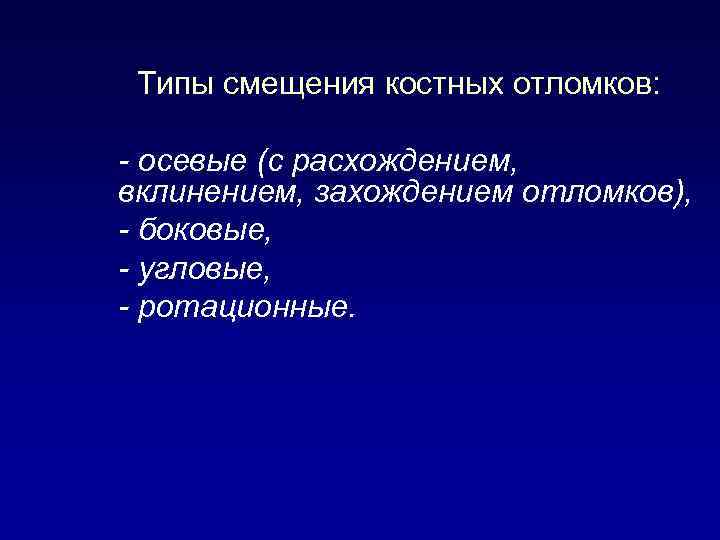

Типы смещения костных отломков: - осевые (с расхождением, вклинением, захождением отломков), - боковые, - угловые, - ротационные.

Варианты смещения костных отломков (схема): угловое, боковое, ротационное осевое, эпифизеолиз

Голеностопный сустав - «трехлодыжечный» перелом

Сложный перелом - травмированы две кости Косой перелом обеих костей голени в средней трети диафиза с боковым смещением периферических отломков

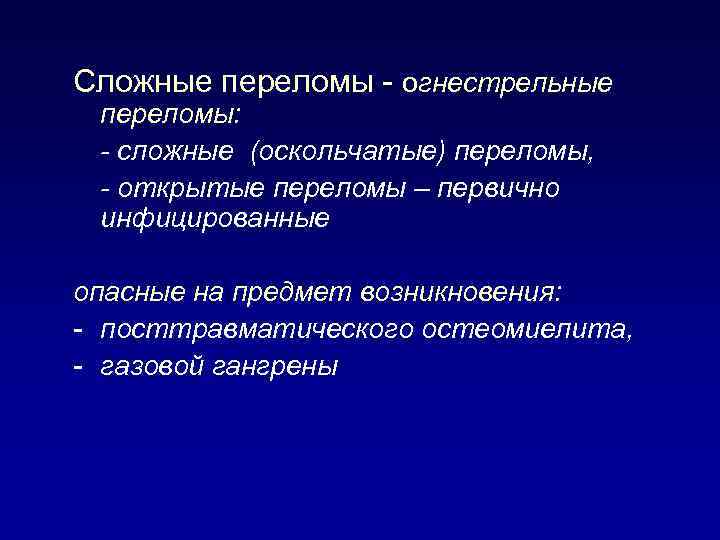

Сложные переломы - огнестрельные переломы: - сложные (оскольчатые) переломы, - открытые переломы – первично инфицированные опасные на предмет возникновения: - посттравматического остеомиелита, - газовой гангрены

Перелом лучевой кости в типичном месте (дистальный метафиз)

Оскольчатый перелом бедра в средней трети с боковым смещением и захождением периферического отломка по длине

Поясничный отдел позвоночника (боковая проекция): компрессионный перелом L 4, сохранены межпозвонковые диски

Поясничный отдел позвоночника (А - боковой снимок, Б - КТ): компрессионный перелом L 2, сохранены межпозвонковые диски А Б

Шейный отдел позвоночника (боковая проекция): перелом суставного отрост между С 2 и С 3, смещение тела С 2 кпереди на 7 -8 мм

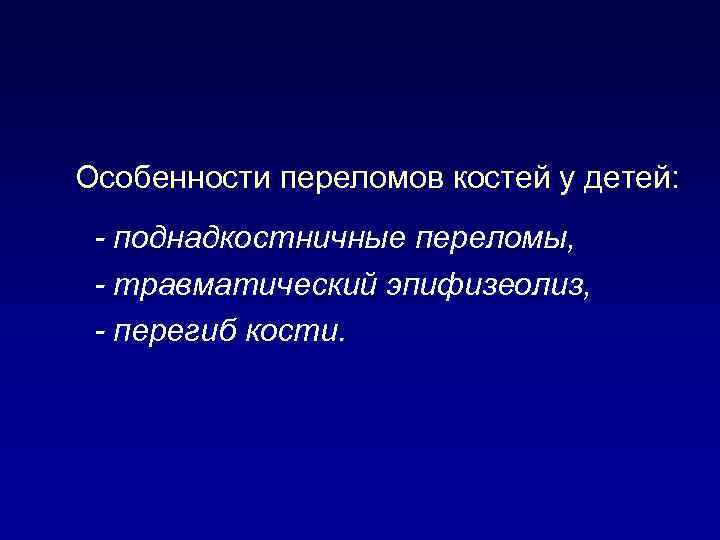

Особенности переломов костей у детей: - поднадкостничные переломы, - травматический эпифизеолиз, - перегиб кости.

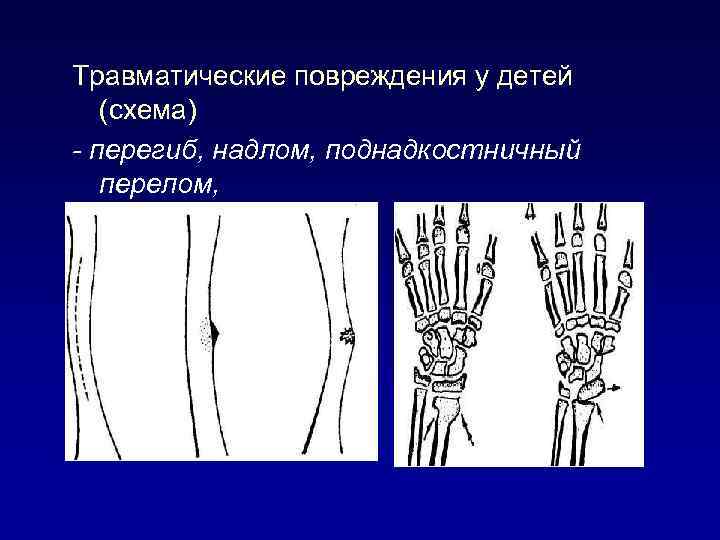

Травматические повреждения у детей (схема) - перегиб, надлом, поднадкостничный перелом, эпифизеолиз

Переломы костей у детей Кости предплечья: А -перегиб лучевой кости; перелом диафиза с смещением Б - поднадкостничный локтевой кости ребенка в средней трети угловым костных отломков

Травматические повреждения у детей Кости предплечья: поднадкостничный перелом с угловым смещением отломков

Травматические повреждения у детей Дистальный метафиз лучевой кости травматический эпифизеолиз

Травматические повреждения у детей Кости предплечья: поднадкостничный перело лучевой кости ребенка в дистальной трети диафиза

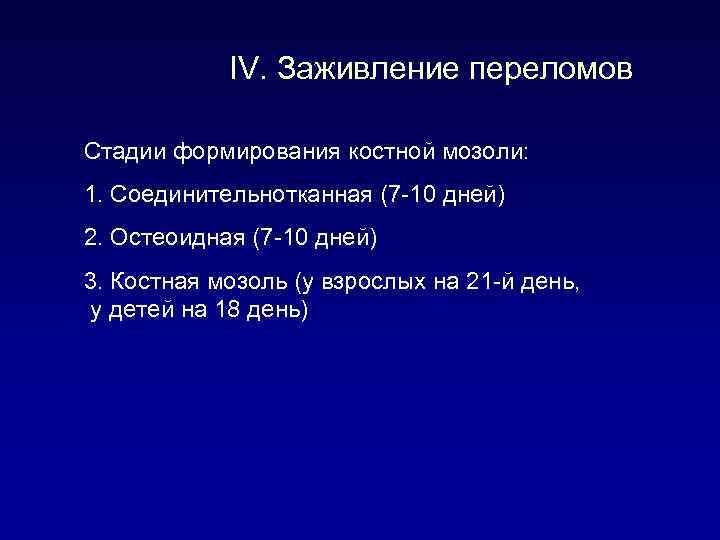

IV. Заживление переломов Стадии формирования костной мозоли: 1. Соединительнотканная (7 -10 дней) 2. Остеоидная (7 -10 дней) 3. Костная мозоль (у взрослых на 21 -й день, у детей на 18 день)

IV. Заживление переломов - костная мозоль

Костная мозоль при неправильной репозиции костных отломков

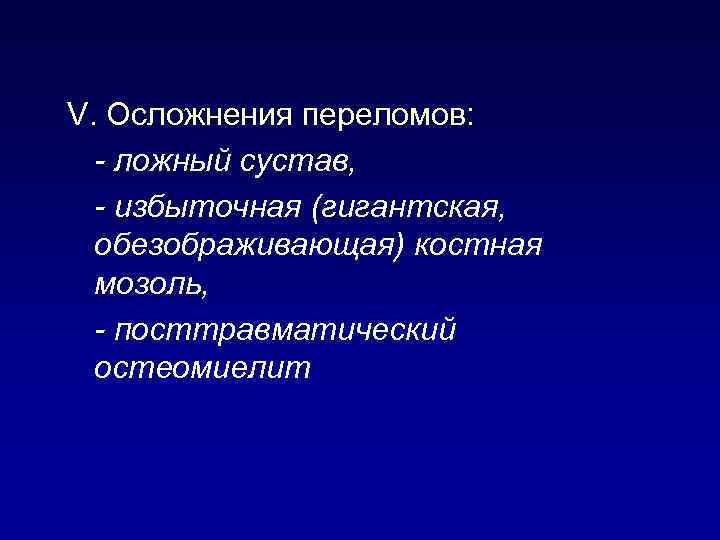

V. Осложнения переломов: - ложный сустав, - избыточная (гигантская, обезображивающая) костная мозоль, - посттравматический остеомиелит

V. Осложнения переломов: Ложный сустав (схема): - отсутствие костной мозоли между отломками, - образование замыкательных пластинок, - закругленность и сглаженность концов отломков, - формирование суставной впадины и суставной головки.

V. Осложнения переломов: Газовая гангрена

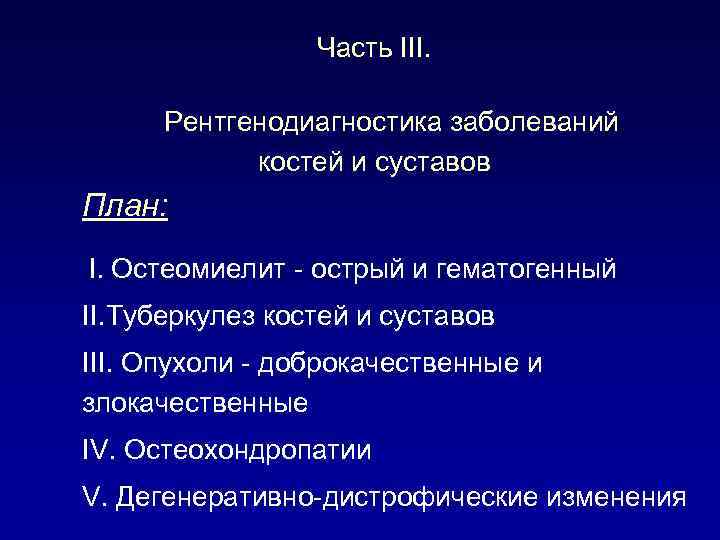

Часть III. Рентгенодиагностика заболеваний костей и суставов План: I. Остеомиелит - острый и гематогенный II. Туберкулез костей и суставов III. Опухоли - доброкачественные и злокачественные IV. Остеохондропатии V. Дегенеративно-дистрофические изменения

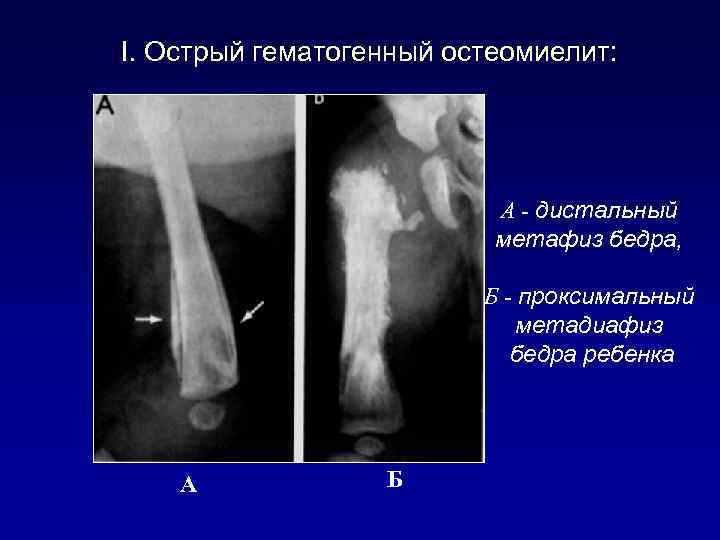

I. Острый гематогенный остеомиелит: А - дистальный метафиз бедра, Б - проксимальный метадиафиз бедра ребенка А Б

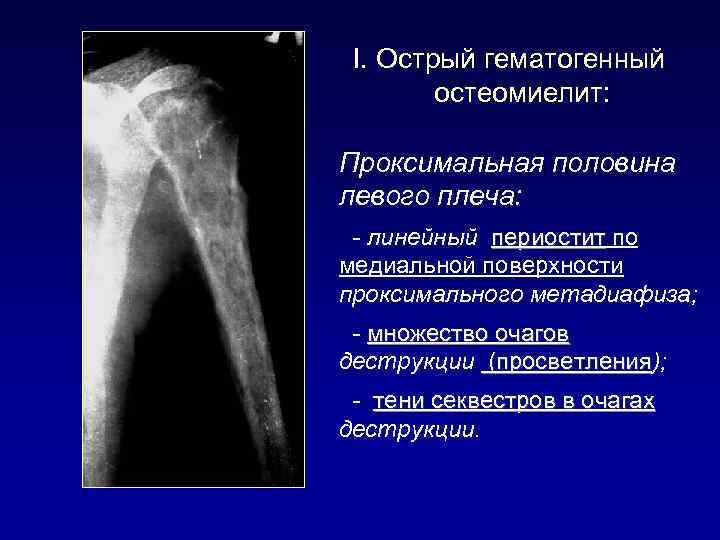

I. Острый гематогенный остеомиелит: Проксимальная половина левого плеча: - линейный периостит по медиальной поверхности проксимального метадиафиза; - множество очагов деструкции (просветления); (просветления - тени секвестров в очагах деструкции.

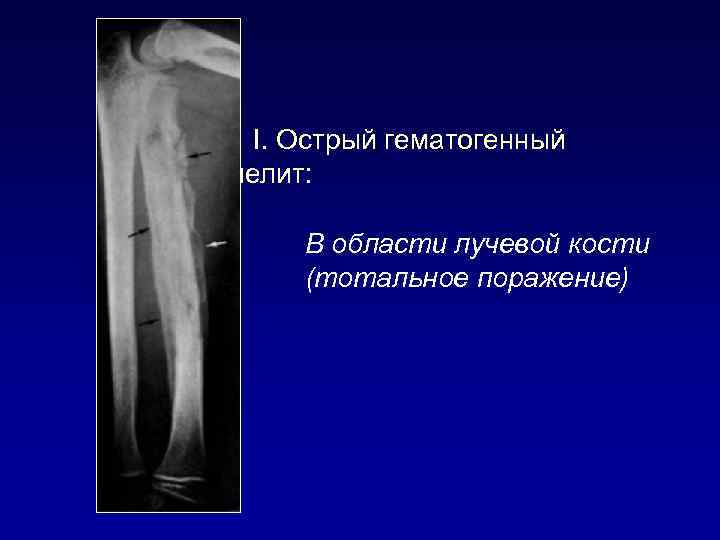

I. Острый гематогенный остеомиелит: В области лучевой кости (тотальное поражение)

I. Хронический остеомиелит: дистальный метадиафиз бедра

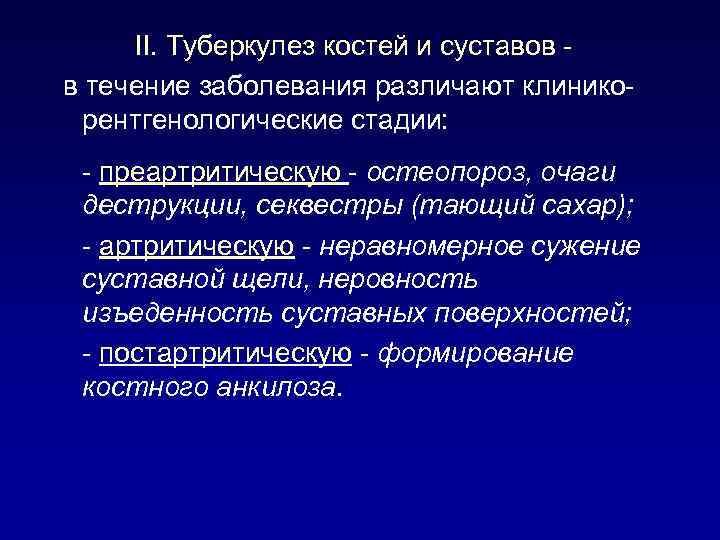

II. Туберкулез костей и суставов в течение заболевания различают клиникорентгенологические стадии: - преартритическую - остеопороз, очаги деструкции, секвестры (тающий сахар); - артритическую - неравномерное сужение суставной щели, неровность изъеденность суставных поверхностей; - постартритическую - формирование костного анкилоза.

II. Туберкулез костей и суставов Туберкулезный очаг деструкции в эпифизе б/берцовой кости (преартритическая стадия)

II. Туберкулез костей и суставов Туберкулезный гонит (артритическая стадия) -суставная щель неравномерно сужена; - суставные поверхности неровные

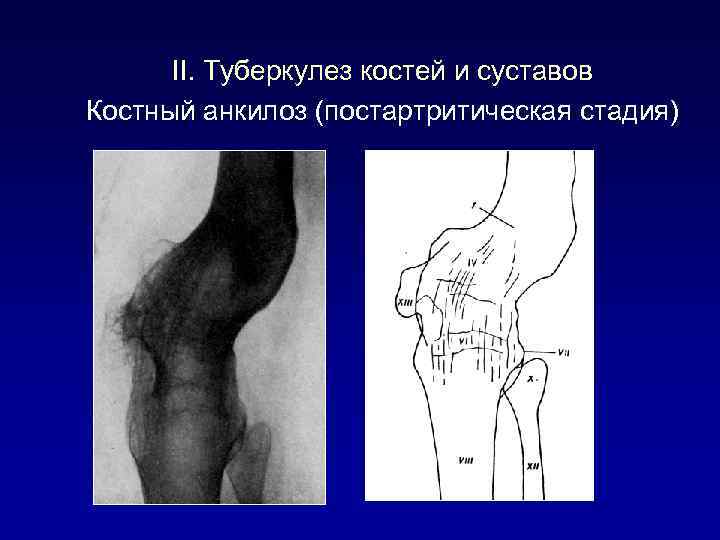

II. Туберкулез костей и суставов Костный анкилоз (постартритическая стадия)

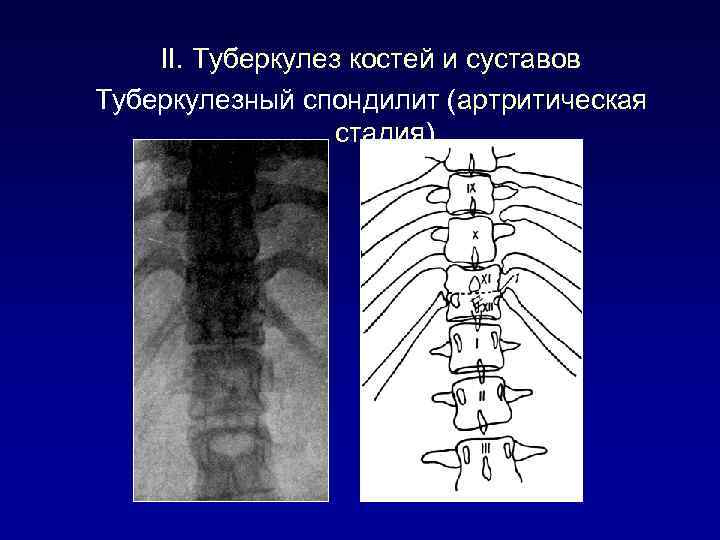

II. Туберкулез костей и суставов Туберкулезный спондилит (артритическая стадия)

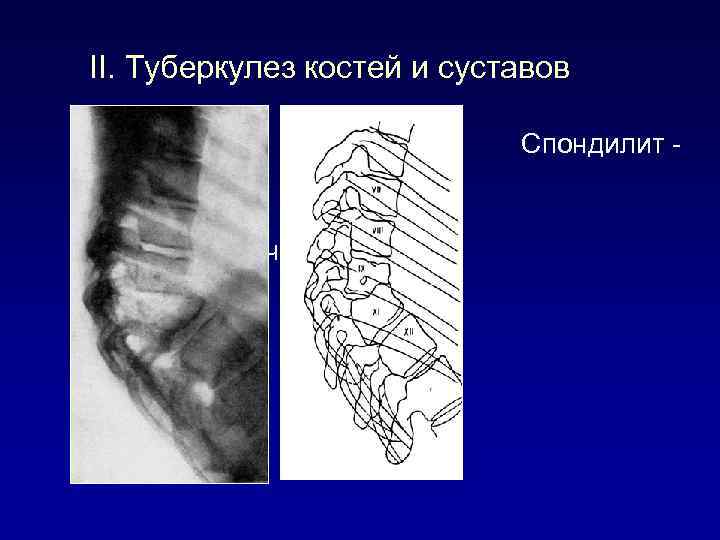

II. Туберкулез костей и суставов Спондилит - артритическая стадия

Врожденный сифилис бедренных костей

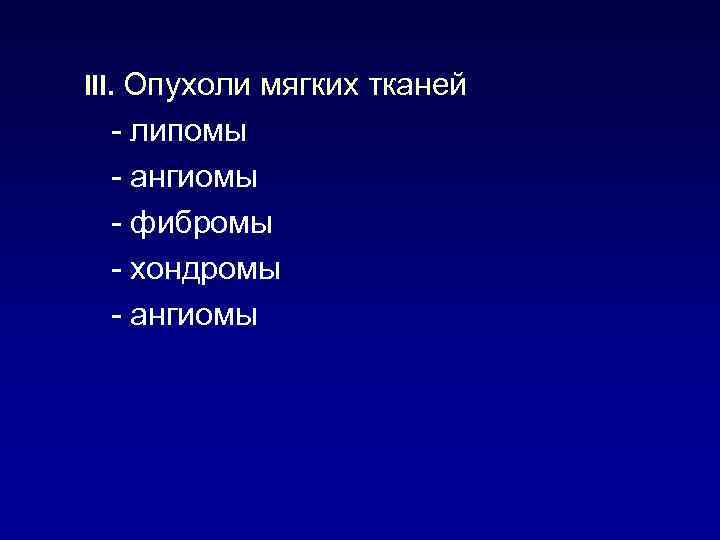

III. Опухоли мягких тканей - липомы - ангиомы - фибромы - хондромы - ангиомы

III. Опухоли мягких тканей Липома мягких тканей бедра

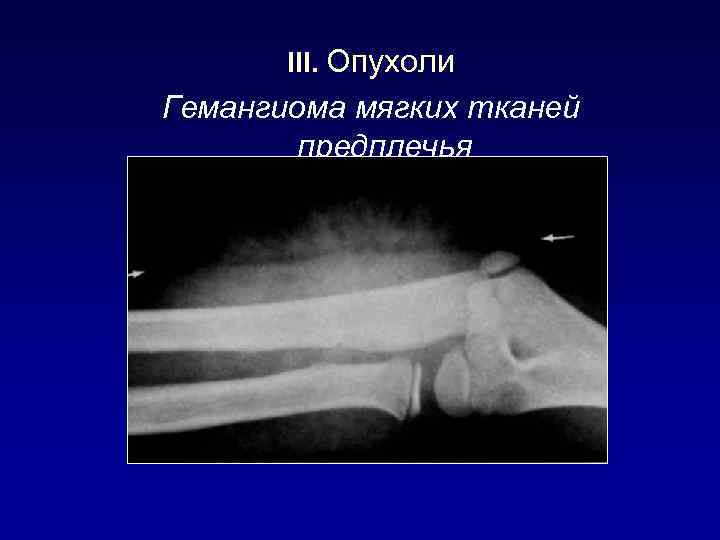

III. Опухоли Гемангиома мягких тканей предплечья

III. Опухоли Энхондрома III-й пястной кости

III. Опухоли Остеохондрома бедра и плечевой кости

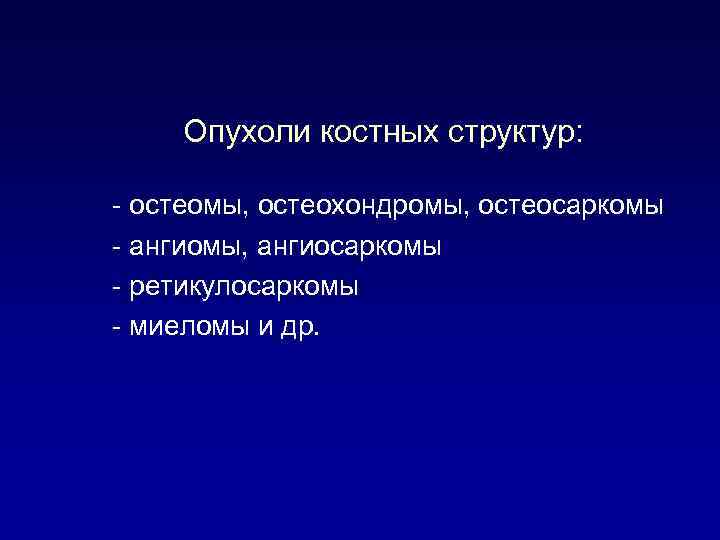

Опухоли костных структур: - остеомы, остеохондромы, остеосаркомы - ангиомы, ангиосаркомы - ретикулосаркомы - миеломы и др.

III. Опухоли костные (доброкачественные) Губчатая остеома бедра остеома кости Компактная б/берцовой

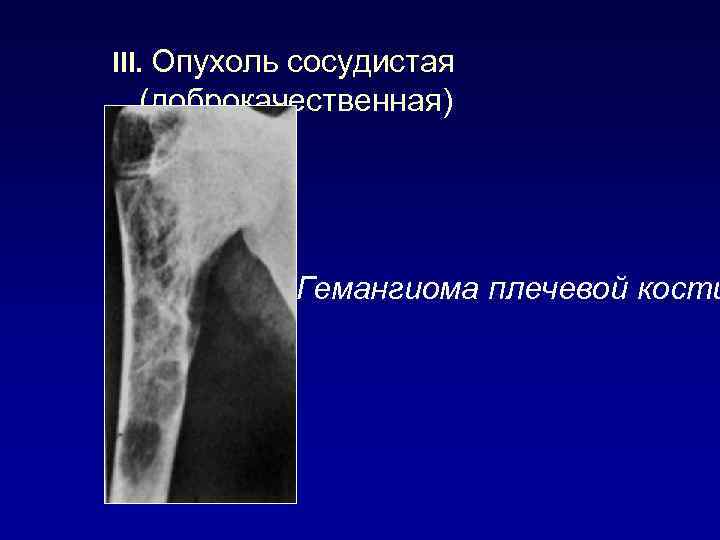

III. Опухоль сосудистая (доброкачественная) Гемангиома плечевой кости

III. Опухоли злокачественные Остеогенная саркома: бедра (А), б/берцовой кости (Б), плеча (В) А Б В

III. Опухоли злокачественные Остеогенная саркома бедренных костей

IV. Остеохондропатии (асептический некроз): - полулуной кости - головки 2 -й плюсневой кости - бугристости б/берцовой кости - апофизов тел позвонков - клиновидная суставной поверхности - головки бедра и др.

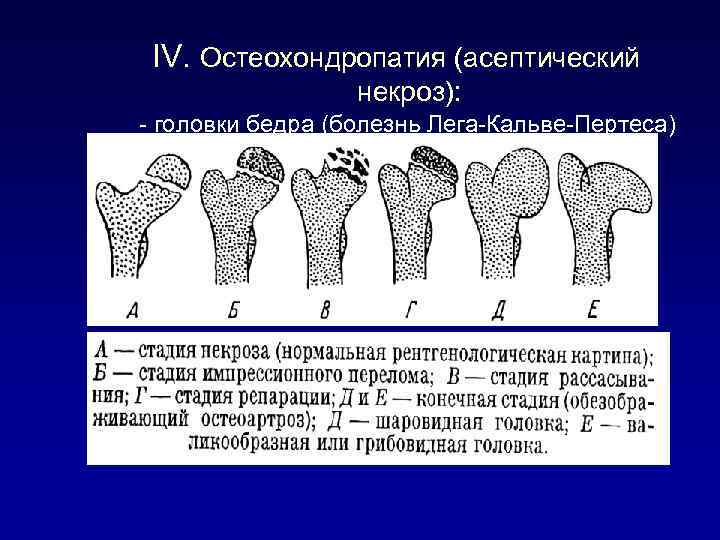

IV. Остеохондропатия (асептический некроз): - головки бедра (болезнь Лега-Кальве-Пертеса)

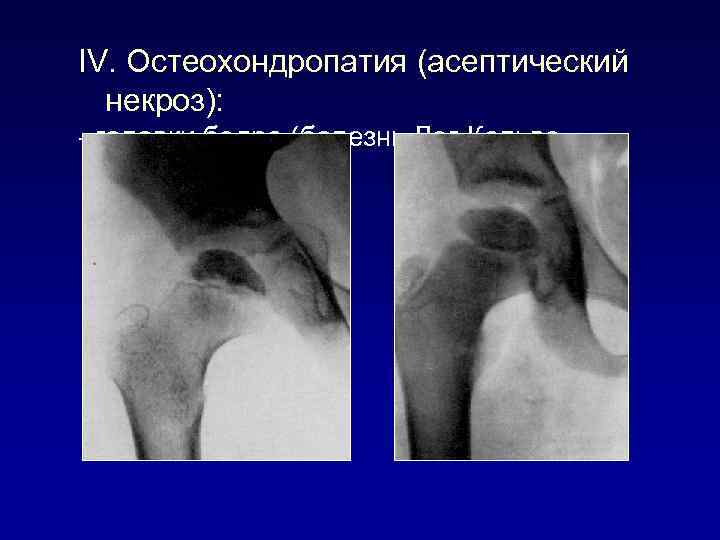

IV. Остеохондропатия (асептический некроз): - головки бедра (болезнь Лег-Кальве. Пертеса)

IV. Остеохондропатия (асептический некроз): болезнь Келер I и II

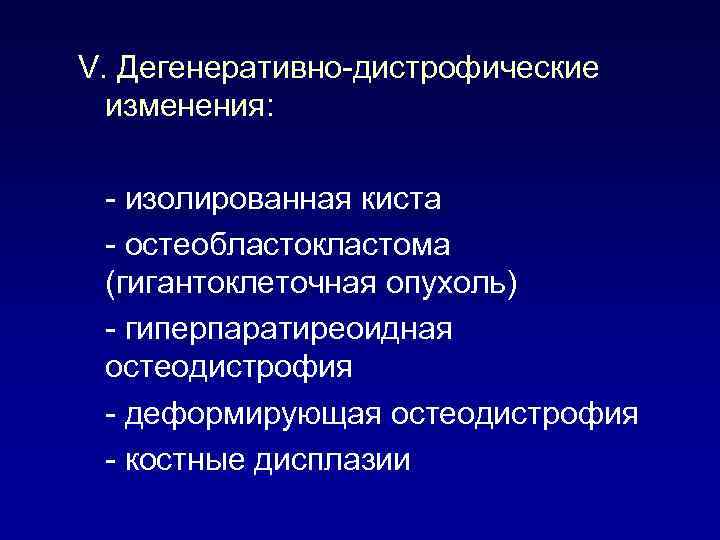

V. Дегенеративно-дистрофические изменения: - изолированная киста - остеобластокластома (гигантоклеточная опухоль) - гиперпаратиреоидная остеодистрофия - деформирующая остеодистрофия - костные дисплазии

Фиброзная остеодистрофия плеча и б/берцовых костей : остеобластокластом ы

Дегенеративно-дистрофические изменения позвоночника (схема): 1 - остроконечные остеофиты 2 - грыжи Шморля 3 - обызвествление диска 4 - передние остеофиты 5 - субхондральный склероз 6 - сужение межпозвонковой щели 7 - задний остеофит 8 - клиновидная деформация позвонка 9 - сужение межпозвонкового отверстия
