Кафедра инженерной и компьютерной графики ХНУРЭ ЛЕКЦИЯ 16

Кафедра инженерной и компьютерной графики ХНУРЭ ЛЕКЦИЯ 16 СОСТОЯНИЕ И ПЕРСПЕКТИВЫ РАЗВИТИЯ ПЕЧАТНОГО ОБОРУДОВАНИЯ Манаков В. П. ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: lnas@bars. net. ua

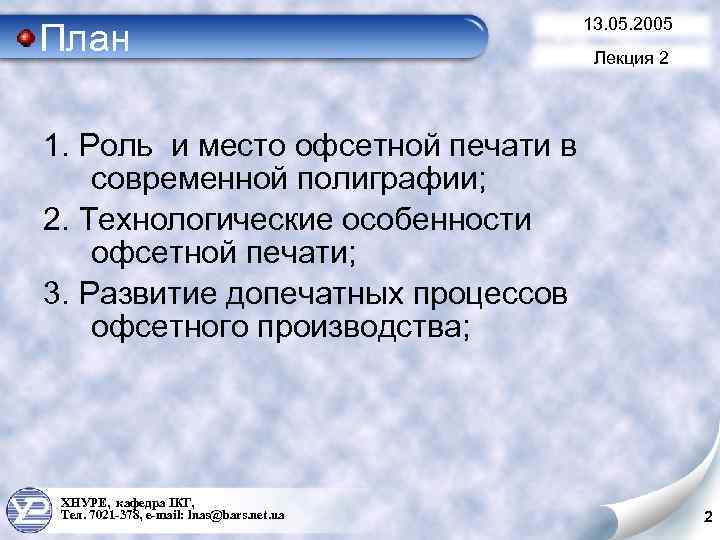

План 13. 05. 2005 Лекция 2 1. Роль и место офсетной печати в современной полиграфии; 2. Технологические особенности офсетной печати; 3. Развитие допечатных процессов офсетного производства; ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: lnas@bars. net. ua 2

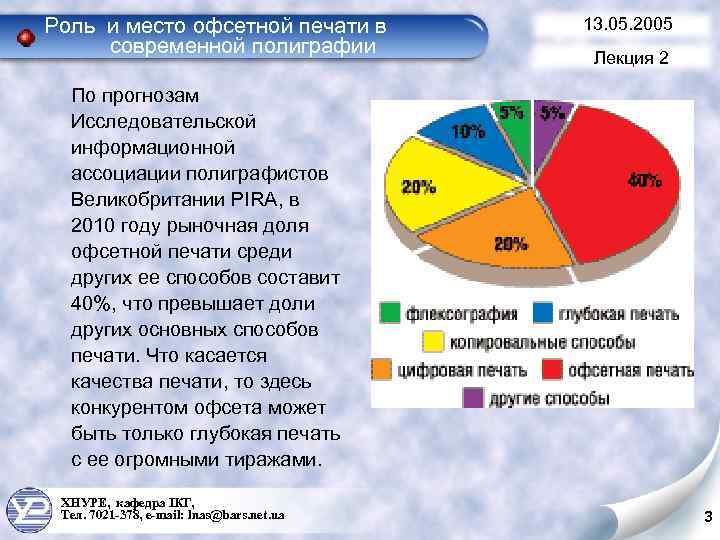

Роль и место офсетной печати в современной полиграфии 13. 05. 2005 Лекция 2 По прогнозам Исследовательской информационной ассоциации полиграфистов Великобритании PIRA, в 2010 году рыночная доля офсетной печати среди других ее способов составит 40%, что превышает доли других основных способов печати. Что касается качества печати, то здесь конкурентом офсета может быть только глубокая печать с ее огромными тиражами. ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: lnas@bars. net. ua 3

Зависимость тиражности и качества разных способов печати 13. 05. 2005 Лекция 2 Зависимость тиражности и качества разных способов печати представлена в виде диаграммы, из которой следует, что верхний уровень качества для средних и больших тиражей почти полностью принадлежит офсетной печати. ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: lnas@bars. net. ua 4

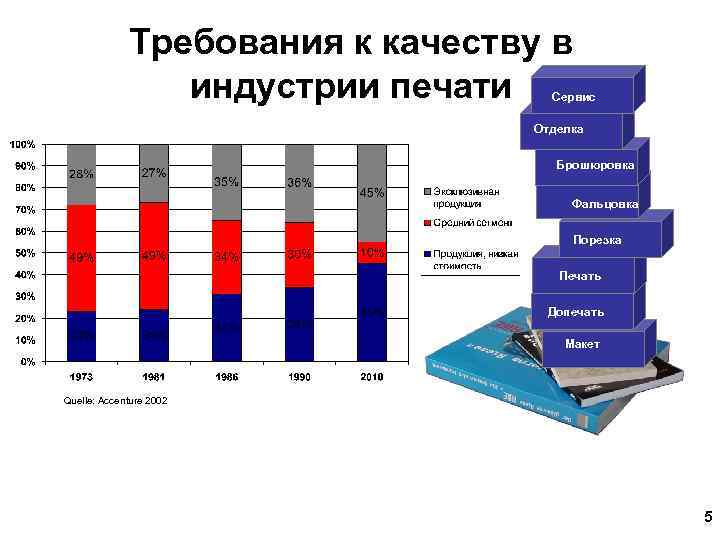

Требования к качеству в индустрии печати Сервис Отделка Брошюровка Фальцовка Порезка Печать Допечать Макет Quelle: Accenture 2002 5

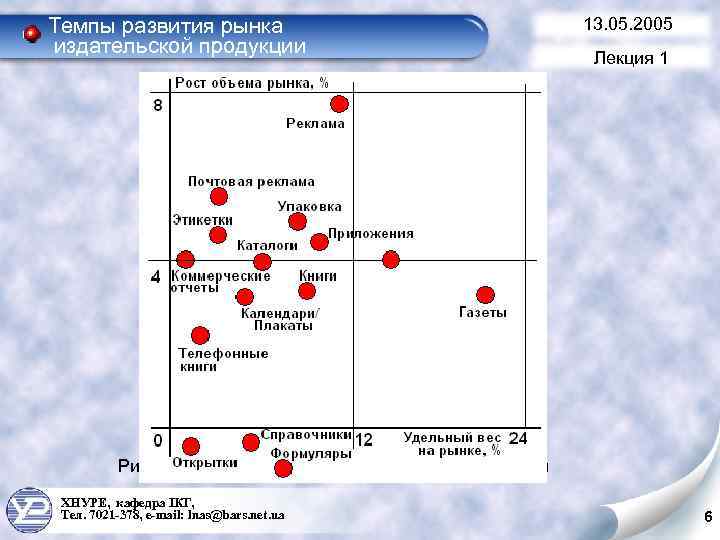

Темпы развития рынка издательской продукции 13. 05. 2005 Лекция 1 Рисунок 1. 3 – Динамика рынка печатной продукции ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: lnas@bars. net. ua 6

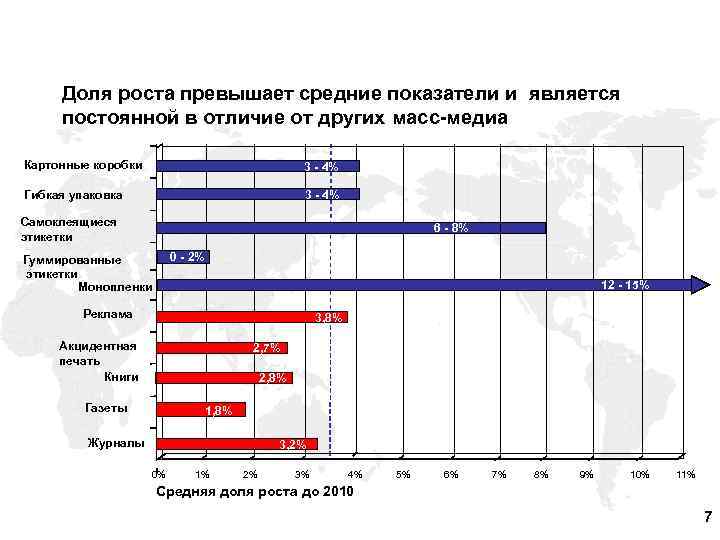

Доля роста превышает средние показатели и является постоянной в отличие от других масс-медиа Картонные коробки 3 - 4% Гибкая упаковка 3 - 4% Самоклеящиеся этикетки 6 - 8% 0 - 2% Гуммированные этикетки Монопленки 12 - 15% Реклама 3, 8% Акцидентная печать Книги 2, 7% 2, 8% Газеты 1, 8% Журналы 3, 2% 0% 1% 2% 3% 4% 5% 6% 7% 8% 9% 10% 11% Средняя доля роста до 2010 7

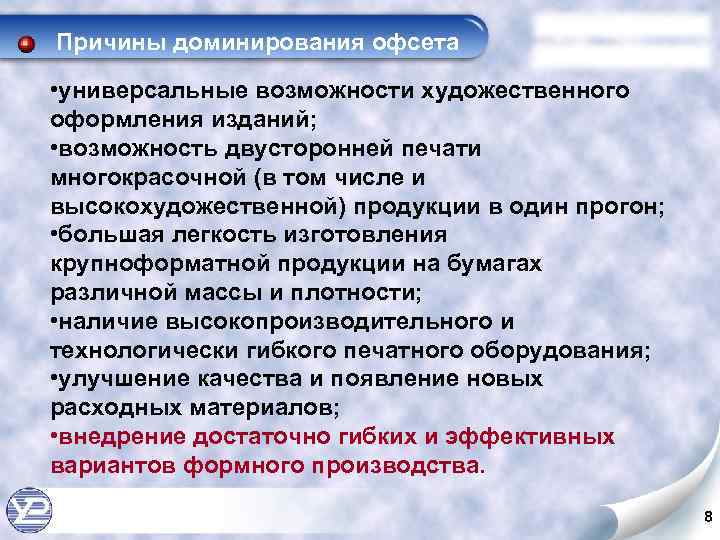

Причины доминирования офсета • универсальные возможности художественного оформления изданий; • возможность двусторонней печати многокрасочной (в том числе и высокохудожественной) продукции в один прогон; • большая легкость изготовления крупноформатной продукции на бумагах различной массы и плотности; • наличие высокопроизводительного и технологически гибкого печатного оборудования; • улучшение качества и появление новых расходных материалов; • внедрение достаточно гибких и эффективных вариантов формного производства. 8

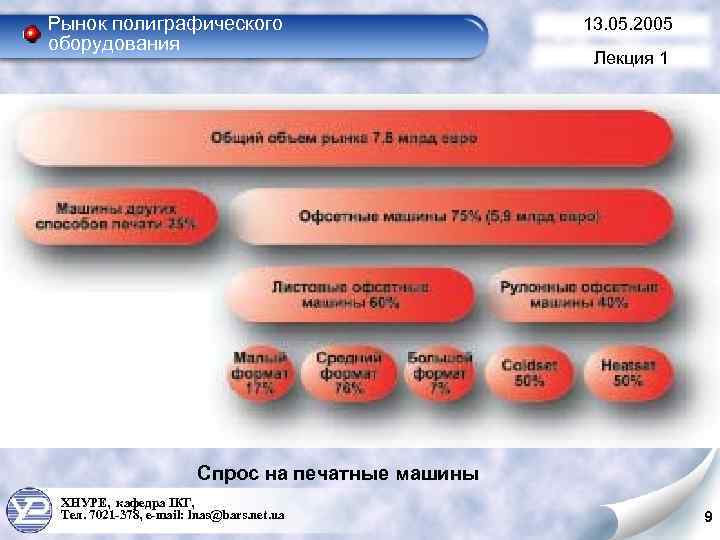

Рынок полиграфического оборудования 13. 05. 2005 Лекция 1 Спрос на печатные машины ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: lnas@bars. net. ua 9

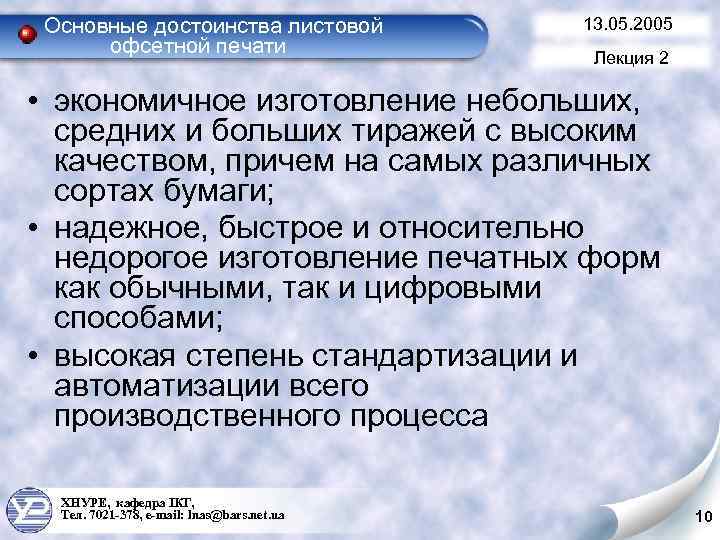

Основные достоинства листовой офсетной печати 13. 05. 2005 Лекция 2 • экономичное изготовление небольших, средних и больших тиражей с высоким качеством, причем на самых различных сортах бумаги; • надежное, быстрое и относительно недорогое изготовление печатных форм как обычными, так и цифровыми способами; • высокая степень стандартизации и автоматизации всего производственного процесса ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: lnas@bars. net. ua 10

100 лет назад 11

12

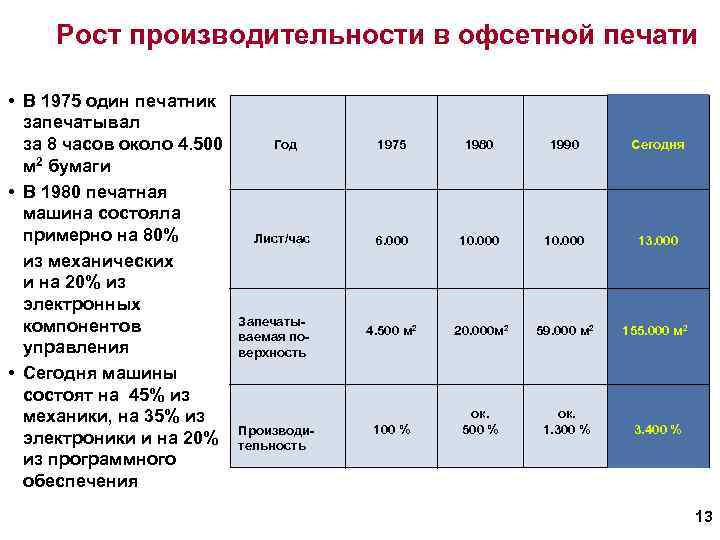

Рост производительности в офсетной печати • В 1975 один печатник запечатывал за 8 часов около 4. 500 м 2 бумаги • В 1980 печатная машина состояла примерно на 80% из механических и на 20% из электронных компонентов управления • Сегодня машины состоят на 45% из механики, на 35% из электроники и на 20% из программного обеспечения Год 1975 1980 1990 Сегодня Лист/час 6. 000 10. 000 13. 000 4. 500 м 2 20. 000 м 2 59. 000 м 2 155. 000 м 2 100 % ок. 500 % ок. 1. 300 % 3. 400 % Запечатываемая поверхность Производительность 13

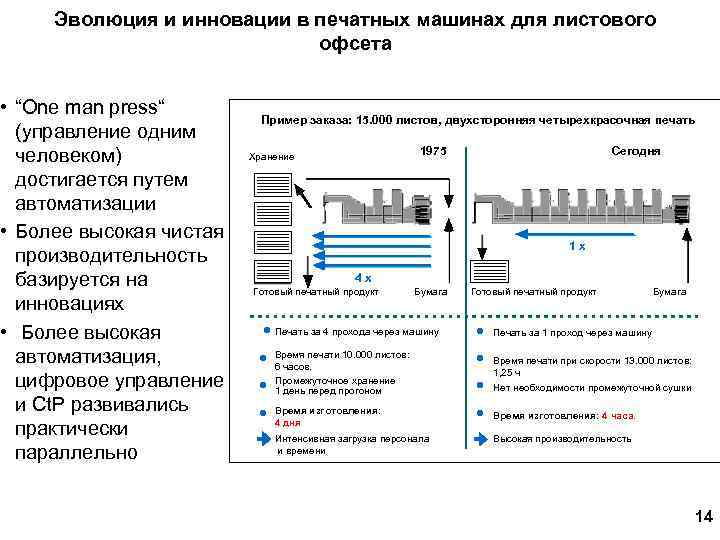

Эволюция и инновации в печатных машинах для листового офсета • “One man press“ (управление одним человеком) достигается путем автоматизации • Более высокая чистая производительность базируется на инновациях • Более высокая автоматизация, цифровое управление и Ct. P развивались практически параллельно Пример заказа: 15. 000 листов, двухсторонняя четырехкрасочная печать 1975 Хранение Сегодня 1 x 4 x Готовый печатный продукт Бумага l Печать за 4 прохода через машину l Время печати 10. 000 листов: 6 часов. l Промежуточное хранение 1 день перед прогоном l Время изготовления: 4 дня Интенсивная загрузка персонала и времени Готовый печатный продукт Бумага l Печать за 1 проход через машину l Время печати при скорости 13. 000 листов: 1, 25 ч l Нет необходимости промежуточной сушки l Время изготовления: 4 часа. Высокая производительность 14

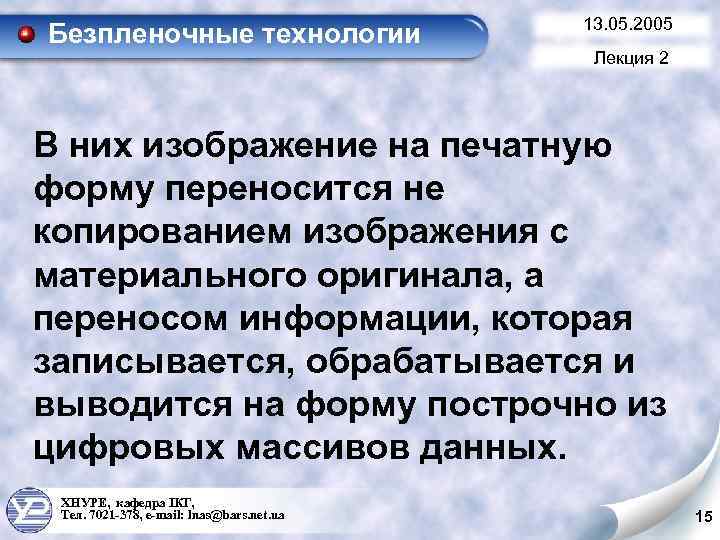

Безпленочные технологии 13. 05. 2005 Лекция 2 В них изображение на печатную форму переносится не копированием изображения с материального оригинала, а переносом информации, которая записывается, обрабатывается и выводится на форму построчно из цифровых массивов данных. ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: lnas@bars. net. ua 15

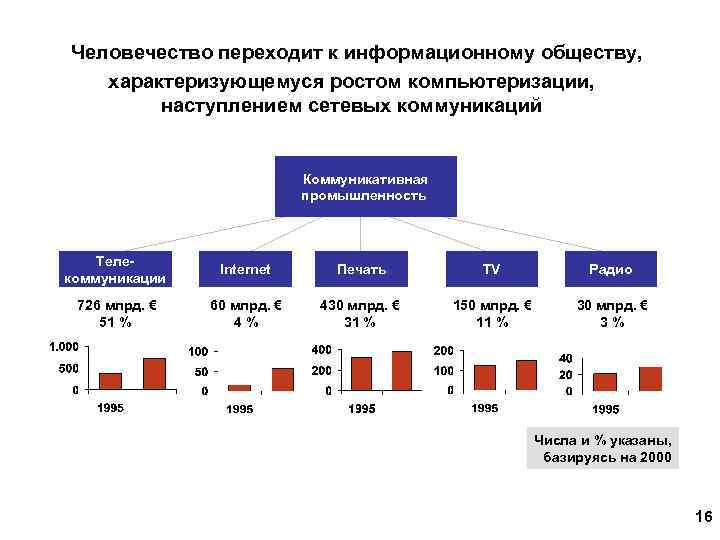

Человечество переходит к информационному обществу, характеризующемуся ростом компьютеризации, наступлением сетевых коммуникаций Коммуникативная промышленность Телекоммуникации Internet Печать TV Радио 726 млрд. € 51 % 60 млрд. € 4% 430 млрд. € 31 % 150 млрд. € 11 % 30 млрд. € 3% Числа и % указаны, базируясь на 2000 16

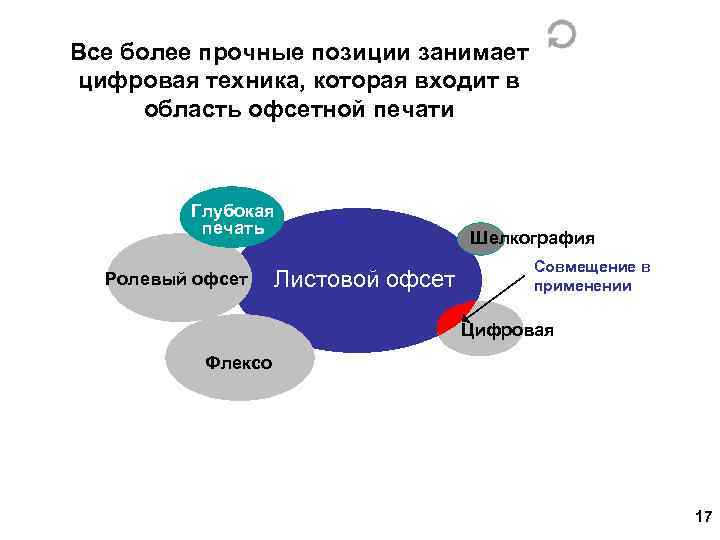

Все более прочные позиции занимает цифровая техника, которая входит в область офсетной печати Глубокая печать Ролевый офсет Листовой офсет Шелкография Совмещение в применении Цифровая Флексо 17

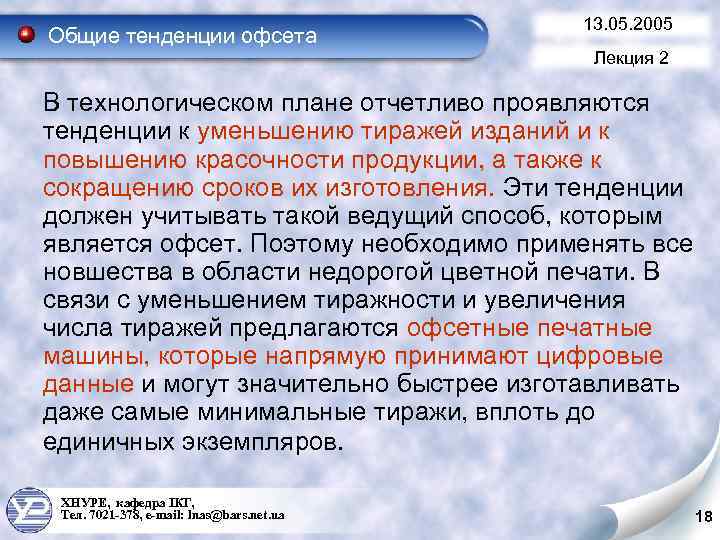

Общие тенденции офсета 13. 05. 2005 Лекция 2 В технологическом плане отчетливо проявляются тенденции к уменьшению тиражей изданий и к повышению красочности продукции, а также к сокращению сроков их изготовления. Эти тенденции должен учитывать такой ведущий способ, которым является офсет. Поэтому необходимо применять все новшества в области недорогой цветной печати. В связи с уменьшением тиражности и увеличения числа тиражей предлагаются офсетные печатные машины, которые напрямую принимают цифровые данные и могут значительно быстрее изготавливать даже самые минимальные тиражи, вплоть до единичных экземпляров. ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: lnas@bars. net. ua 18

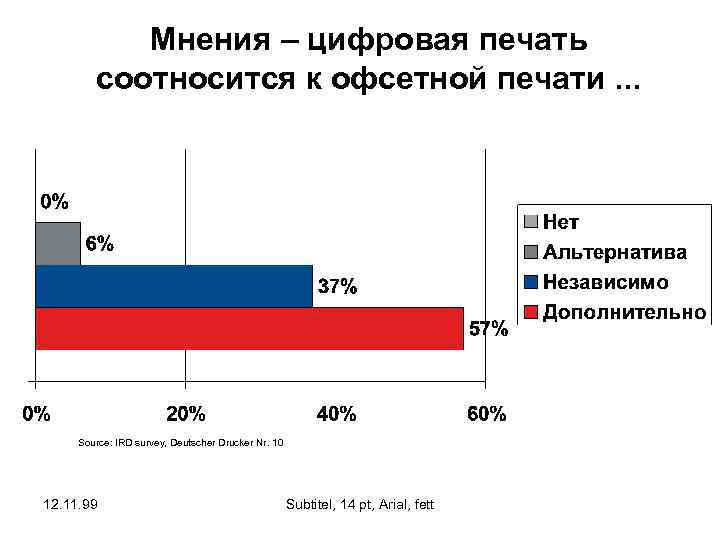

Мнения – цифровая печать соотносится к офсетной печати. . . Source: IRD survey, Deutscher Drucker Nr. 10 12. 11. 99 Subtitel, 14 pt, Arial, fett

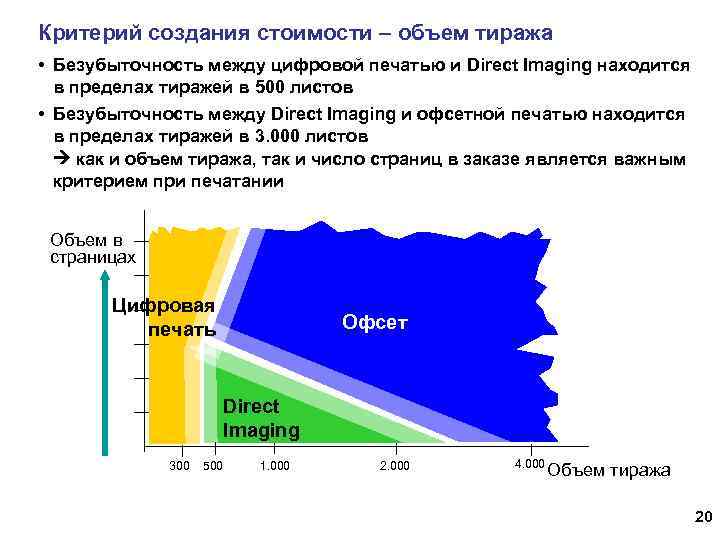

Критерий создания стоимости – объем тиража • Безубыточность между цифровой печатью и Direct Imaging находится в пределах тиражей в 500 листов • Безубыточность между Direct Imaging и офсетной печатью находится в пределах тиражей в 3. 000 листов как и объем тиража, так и число страниц в заказе является важным критерием при печатании Объем в страницах Цифровая печать Офсет Direct Imaging 300 500 1. 000 2. 000 4. 000 Объем тиража 20

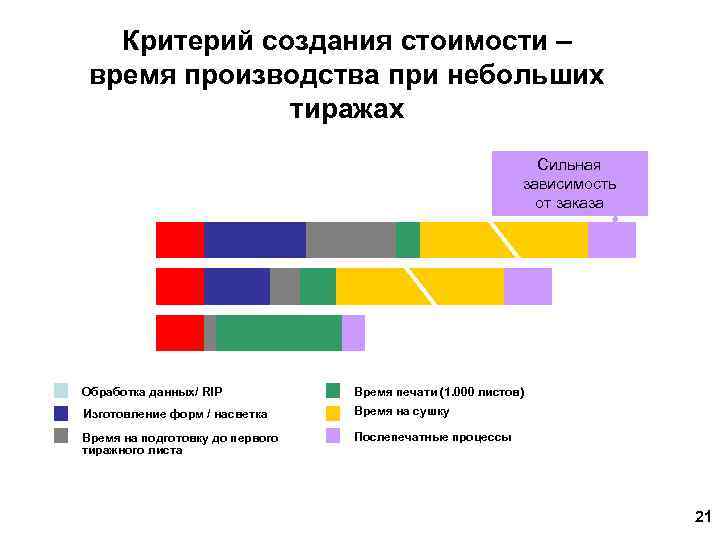

Критерий создания стоимости – время производства при небольших тиражах Сильная зависимость от заказа Обработка данных/ RIP Время печати (1. 000 листов) Изготовление форм / насветка Время на сушку Время на подготовку до первого тиражного листа Послепечатные процессы 21

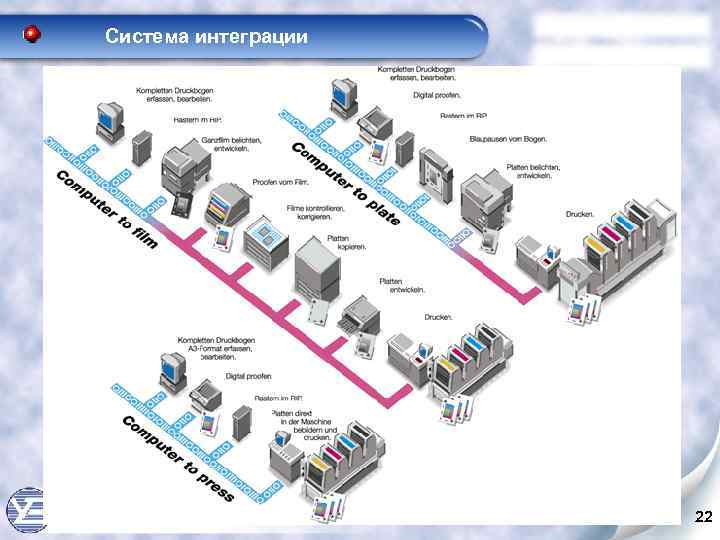

Система интеграции 22

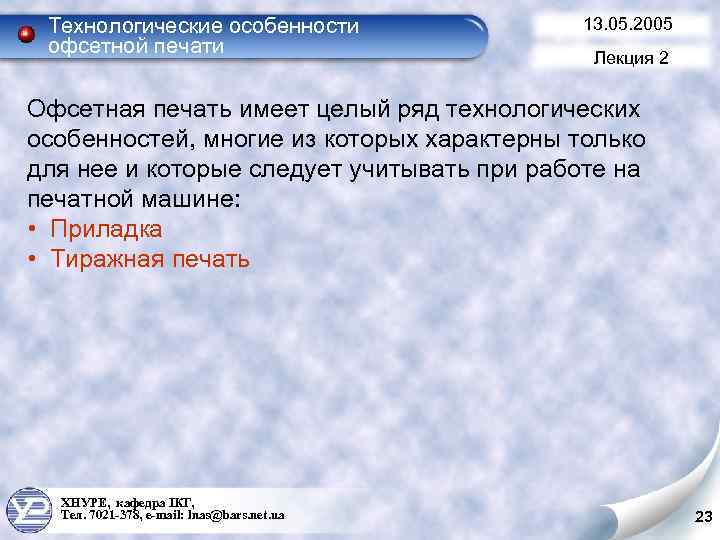

Технологические особенности офсетной печати 13. 05. 2005 Лекция 2 Офсетная печать имеет целый ряд технологических особенностей, многие из которых характерны только для нее и которые следует учитывать при работе на печатной машине: • Приладка • Тиражная печать ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: lnas@bars. net. ua 23

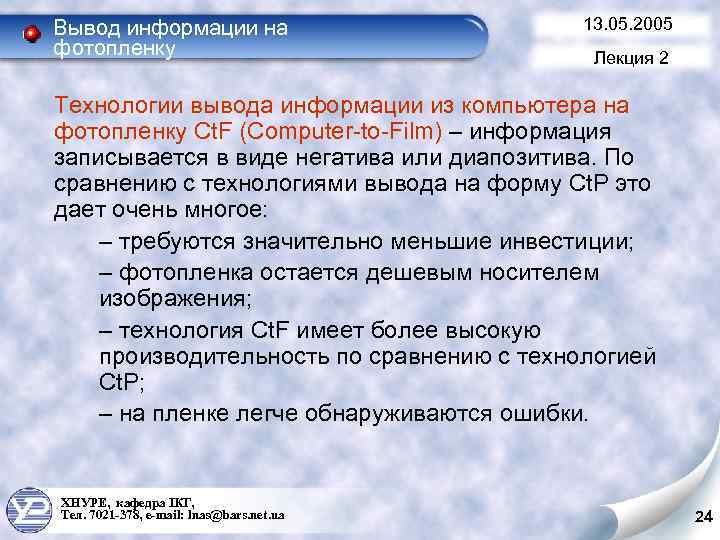

Вывод информации на фотопленку 13. 05. 2005 Лекция 2 Технологии вывода информации из компьютера на фотопленку Ct. F (Computer-to-Film) – информация записывается в виде негатива или диапозитива. По сравнению с технологиями вывода на форму Ct. P это дает очень многое: – требуются значительно меньшие инвестиции; – фотопленка остается дешевым носителем изображения; – технология Ct. F имеет более высокую производительность по сравнению с технологией Ct. P; – на пленке легче обнаруживаются ошибки. ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: lnas@bars. net. ua 24

Вопросы утилизации формных пластин 13. 05. 2005 Лекция 2 Технология Ct. P рассматривается рядом крупных фирм, работающих в области производства офсетных машин, как переход к печатному производству без печатных форм. Примером может служить цифровая офсетная машина DICOweb фирмы MAN Roland, которая обеспечивает возможность нанесения изображения и его последующего стирания в печатной машине, а затем нанесения вновь. Эта технология обозначается прежней аббревиатурой Ct. P, но с новой ее расшифровкой (Computer-to. Press – компьютер-печать). ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: lnas@bars. net. ua 25

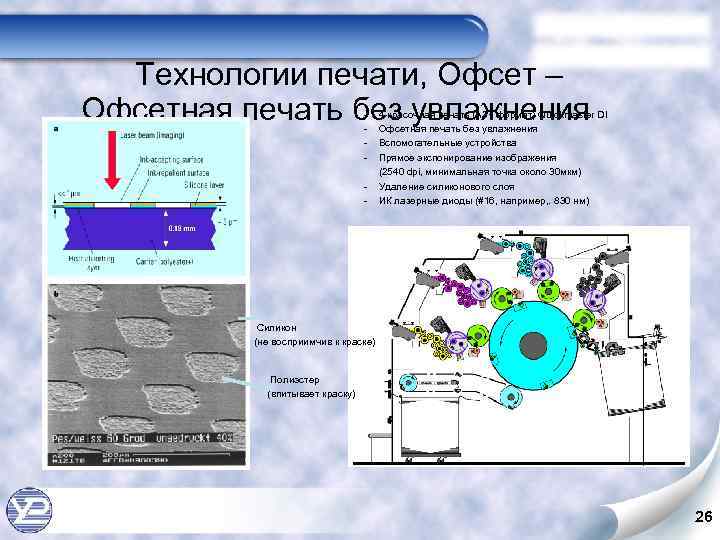

Технологии печати, Офсет – Офсетная печать без увлажнения - 4 -красочная печать (A 3+ формат) Quickmaster DI Офсетная печать без увлажнения Вспомогательные устройства Прямое экспонирование изображения (2540 dpi, минимальная точка около 30 мкм) Удаление силиконового слоя ИК лазерные диоды (#16, например, . 830 нм) Силикон (не восприимчив к краске) Полиэстер (впитывает краску) 26

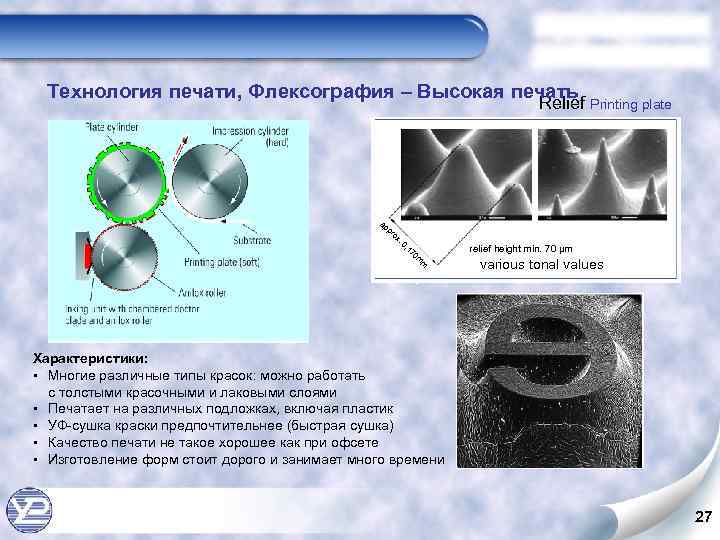

Технология печати, Флексография – Высокая печать Relief Printing plate ap pr ox . 0 , 1 70 relief height min. 70 μm m m various tonal values Характеристики: • Многие различные типы красок: можно работать с толстыми красочными и лаковыми слоями • Печатает на различных подложках, включая пластик • УФ-сушка краски предпочтительнее (быстрая сушка) • Качество печати не такое хорошее как при офсете • Изготовление форм стоит дорого и занимает много времени 27

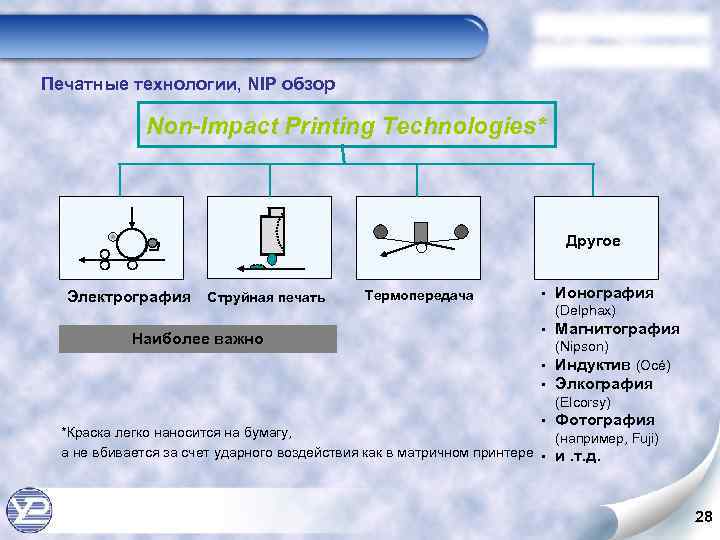

Печатные технологии, NIP обзор Non-Impact Printing Technologies* Другое Электрография Струйная печать Наиболее важно Термопередача • Ионография (Delphax) • Магнитография (Nipson) • • Индуктив (Océ) Элкография (Elcorsy) • Фотография *Краска легко наносится на бумагу, (например, Fuji) а не вбивается за счет ударного воздействия как в матричном принтере • и. т. д. 28

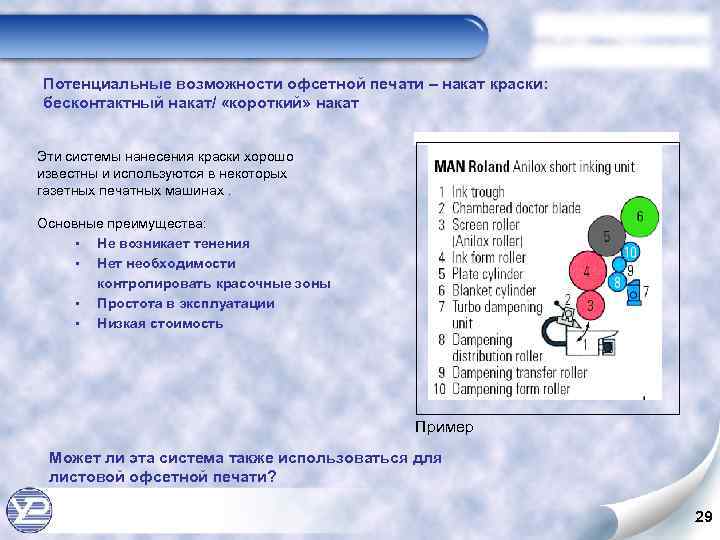

Потенциальные возможности офсетной печати – накат краски: бесконтактный накат/ «короткий» накат Эти системы нанесения краски хорошо известны и используются в некоторых газетных печатных машинах. Основные преимущества: • Не возникает тенения • Нет необходимости контролировать красочные зоны • Простота в эксплуатации • Низкая стоимость Пример Может ли эта система также использоваться для листовой офсетной печати? 29

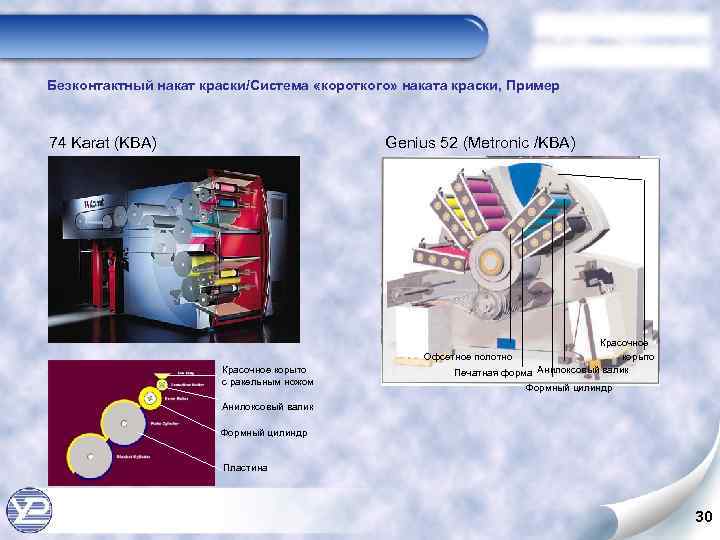

Безконтактный накат краски/Система «короткого» наката краски, Пример 74 Karat (KBA) Genius 52 (Metronic /KBA) Красочное корыто с ракельным ножом Красочное Офсетное полотно корыто Печатная форма Анилоксовый валик Формный цилиндр Пластина 30

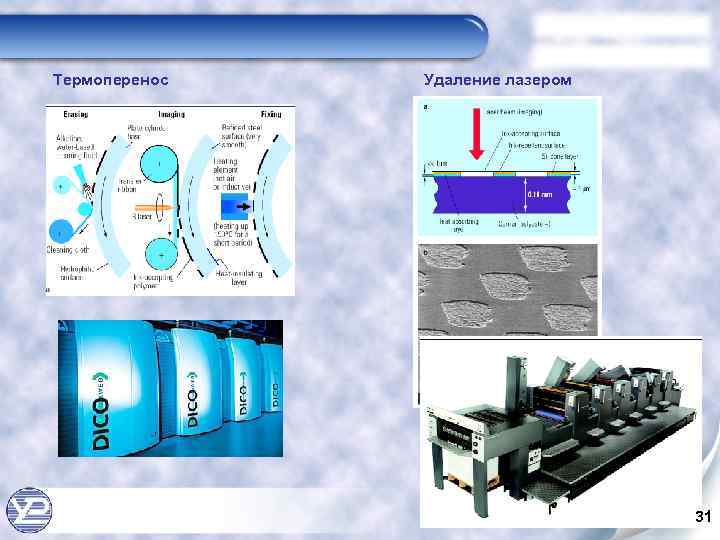

Термоперенос Удаление лазером 31

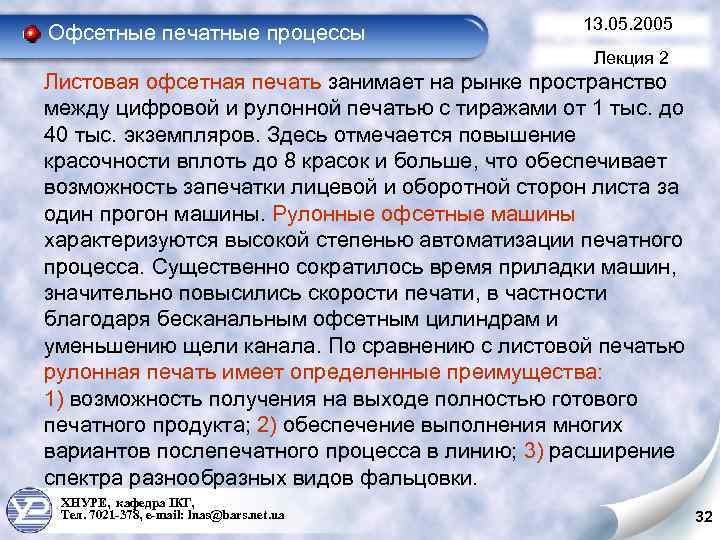

Офсетные печатные процессы 13. 05. 2005 Лекция 2 Листовая офсетная печать занимает на рынке пространство между цифровой и рулонной печатью с тиражами от 1 тыс. до 40 тыс. экземпляров. Здесь отмечается повышение красочности вплоть до 8 красок и больше, что обеспечивает возможность запечатки лицевой и оборотной сторон листа за один прогон машины. Рулонные офсетные машины характеризуются высокой степенью автоматизации печатного процесса. Существенно сократилось время приладки машин, значительно повысились скорости печати, в частности благодаря бесканальным офсетным цилиндрам и уменьшению щели канала. По сравнению с листовой печатью рулонная печать имеет определенные преимущества: 1) возможность получения на выходе полностью готового печатного продукта; 2) обеспечение выполнения многих вариантов послепечатного процесса в линию; 3) расширение спектра разнообразных видов фальцовки. ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: lnas@bars. net. ua 32

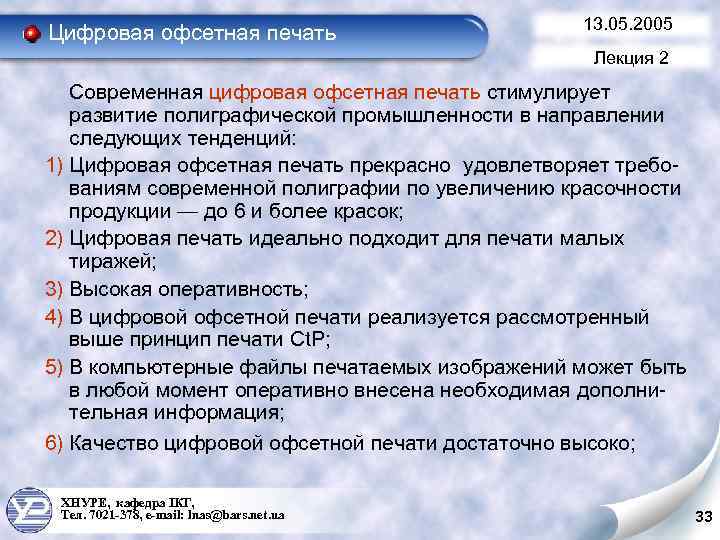

Цифровая офсетная печать 13. 05. 2005 Лекция 2 Современная цифровая офсетная печать стимулирует развитие полиграфической промышленности в направлении следующих тенденций: 1) Цифровая офсетная печать прекрасно удовлетворяет требованиям современной полиграфии по увеличению красочности продукции — до 6 и более красок; 2) Цифровая печать идеально подходит для печати малых тиражей; 3) Высокая оперативность; 4) В цифровой офсетной печати реализуется рассмотренный выше принцип печати Сt. Р; 5) В компьютерные файлы печатаемых изображений может быть в любой момент оперативно внесена необходимая дополнительная информация; 6) Качество цифровой офсетной печати достаточно высоко; ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: lnas@bars. net. ua 33

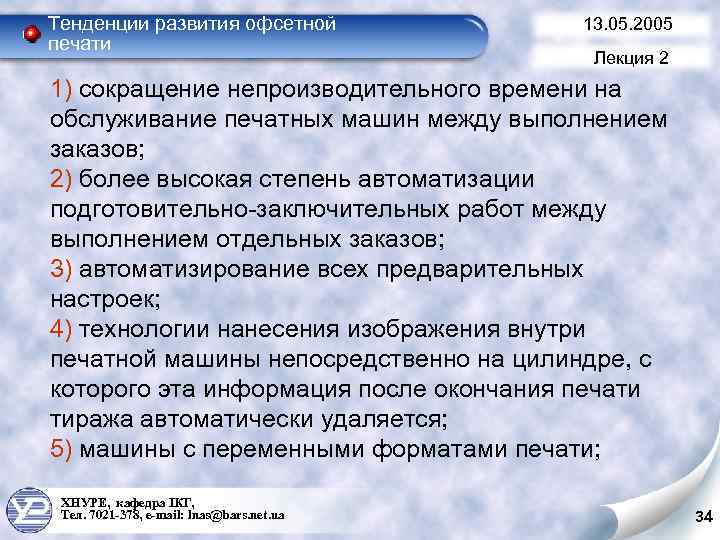

Тенденции развития офсетной печати 13. 05. 2005 Лекция 2 1) сокращение непроизводительного времени на обслуживание печатных машин между выполнением заказов; 2) более высокая степень автоматизации подготовительно-заключительных работ между выполнением отдельных заказов; 3) автоматизирование всех предварительных настроек; 4) технологии нанесения изображения внутри печатной машины непосредственно на цилиндре, с которого эта информация после окончания печати тиража автоматически удаляется; 5) машины с переменными форматами печати; ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: lnas@bars. net. ua 34
