Кафедра інтегрованих технологій машинобудування Технологія 3 D друку MJM – Multi Jet Modelling Роботу виконав Студент ММІ гр. МІ-81 Ревенко А. І. Київ 2012

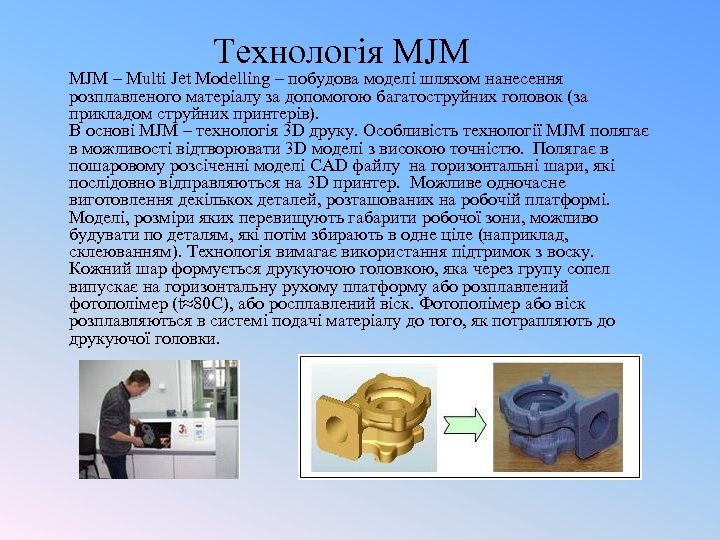

Технологія MJM – Multi Jet Modelling – побудова моделі шляхом нанесення розплавленого матеріалу за допомогою багатоструйних головок (за прикладом струйних принтерів). В основі MJM – технологія 3 D друку. Особливість технології MJM полягає в можливості відтворювати 3 D моделі з високою точністю. Полягає в пошаровому розсіченні моделі CAD файлу на горизонтальні шари, які послідовно відправляються на 3 D принтер. Можливе одночасне виготовлення декількох деталей, розташованих на робочій платформі. Моделі, розміри яких перевищують габарити робочої зони, можливо будувати по деталям, які потім збирають в одне ціле (наприклад, склеюванням). Технологія вимагає використання підтримок з воску. Кожний шар формується друкуючою головкою, яка через групу сопел випускає на горизонтальну рухому платформу або розплавлений фотополімер (t≈80 C), або росплавлений віск. Фотополімер або віск розплавляються в системі подачі матеріалу до того, як потрапляють до друкуючої головки.

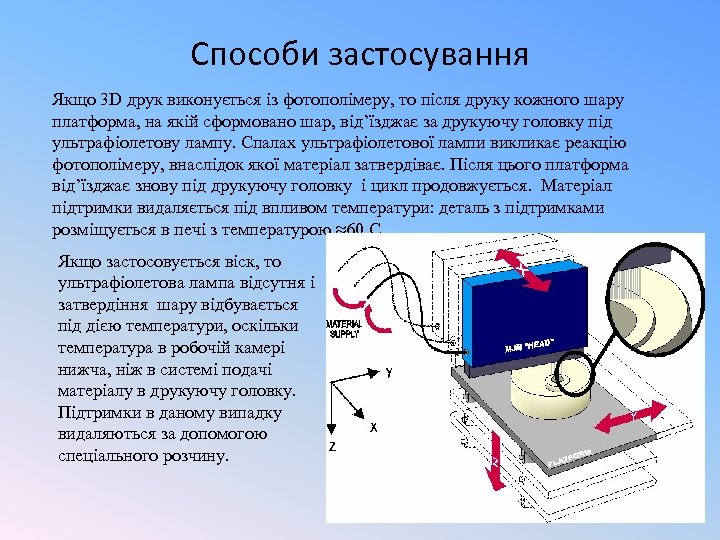

Способи застосування Якщо 3 D друк виконується із фотополімеру, то після друку кожного шару платформа, на якій сформовано шар, від’їзджає за друкуючу головку під ультрафіолетову лампу. Спалах ультрафіолетової лампи викликає реакцію фотополімеру, внаслідок якої матеріал затвердіває. Після цього платформа від’їзджає знову під друкуючу головку і цикл продовжується. Матеріал підтримки видаляється під впливом температури: деталь з підтримками розміщується в печі з температурою ≈60 С. Якщо застосовується віск, то ультрафіолетова лампа відсутня і затвердіння шару відбувається під дією температури, оскільки температура в робочій камері нижча, ніж в системі подачі матеріалу в друкуючу головку. Підтримки в даному випадку видаляються за допомогою спеціального розчину.

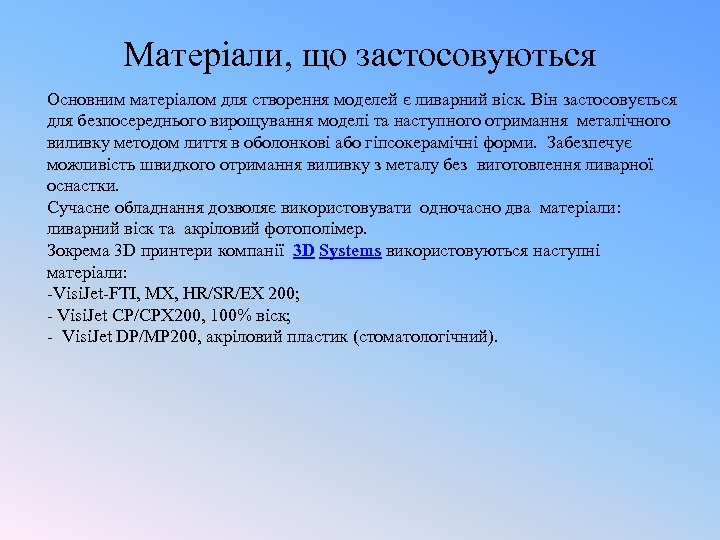

Матеріали, що застосовуються Основним матеріалом для створення моделей є ливарний віск. Він застосовується для безпосереднього вирощування моделі та наступного отримання металічного виливку методом лиття в оболонкові або гіпсокерамічні форми. Забезпечує можливість швидкого отримання виливку з металу без виготовлення ливарної оснастки. Сучасне обладнання дозволяє використовувати одночасно два матеріали: ливарний віск та акріловий фотополімер. Зокрема 3 D принтери компанії 3 D Systems використовуються наступні матеріали: -Visi. Jet-FTI, MX, HR/SR/EX 200; - Visi. Jet CP/CPX 200, 100% віск; - Visi. Jet DP/MP 200, акріловий пластик (стоматологічний).

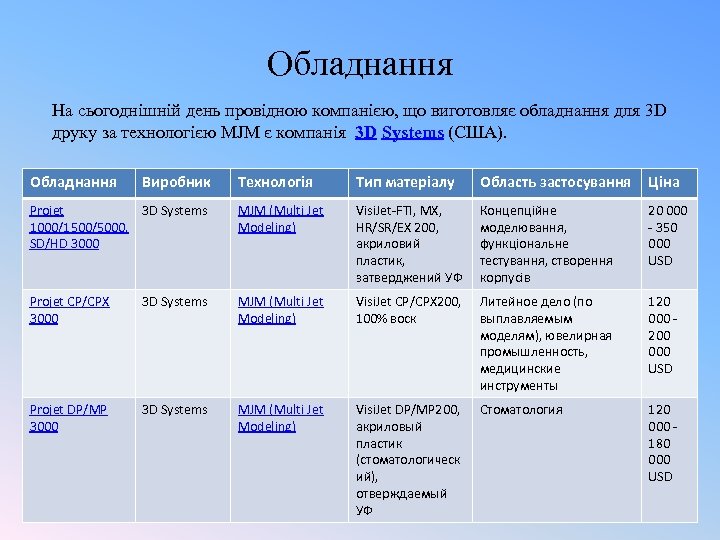

Обладнання На сьогоднішній день провідною компанією, що виготовляє обладнання для 3 D друку за технологією MJM є компанія 3 D Systems (США). Обладнання Виробник Технологія Тип матеріалу Область застосування Ціна Projet 3 D Systems 1000/1500/5000, SD/HD 3000 MJM (Multi Jet Modeling) Visi. Jet-FTI, MX, HR/SR/EX 200, акриловий пластик, затверджений УФ Концепційне моделювання, функціональне тестування, створення корпусів 20 000 - 350 000 USD Projet CP/CPX 3000 3 D Systems MJM (Multi Jet Modeling) Visi. Jet CP/CPX 200, 100% воск Литейное дело (по выплавляемым моделям), ювелирная промышленность, медицинские инструменты 120 000 - 200 000 USD Projet DP/MP 3000 3 D Systems MJM (Multi Jet Modeling) Visi. Jet DP/MP 200, акриловый пластик (стоматологическ ий), отверждаемый УФ Стоматология 120 000 - 180 000 USD
Технологія MJM (Multi Jet Modeling) Об’єм робочої камери 171 x 203 x 178 Розширення, dpi 1024 x 768 Товщина шару 102 мк Мінімальна товщина стінки по осі Z, мм Колір Білий Швидкість друку (z), мм/год 12, 7 Матеріали Формати файлів для друку Вага, кг 55, 3; 68, 0 (в упаковці) Інтерфейс Ethernet Операційна система Windows XP/Vista/7, Internet Explorer 8 и выше, Fire. Fox 5 и выше, Chrome 12 и вище Габаритні розміри (Шх. Гх. В), мм 555 x 914 x 724, 622 x 1003 x 775 (в упаковці) Вимоги до електроживлення 100 -120 VAC, 50/60 Hz, 3 A, 200 -240 VAC, 50/60 Hz, 1. 5 A Технологія MJM (Multi Jet Modeling) Об’єм робочої камери 550 x 393 x 300 Розширення, dpi Pro. Jet 1000 . stl; . cls Режим HD: 328 x 660 DPI; Режим UHD: 656 x 800 DPI. Товщина шару Мінімальна товщина стінки по осі Z, мм Колір 12, 7 Матеріали Visi. Jet MX Формати файлів для друку . stl; . cls Вага, кг 482 Інтерфейс Ethernet Операційна система 5000 8 Швидкість друку (z), мм/год Pro. Jet HD Режим HD: 38 мкм; Режим UHD: 31 мкм 1, 8 Гц с 1 Гб RAM (поддержка формата Open GL, 64 Мб Video-RAM) и выше, операционная система: Windows XP Professional, Windows Vista, Windows 7 Габаритні розміри (Шх. Гх. В), мм 1531 x 908 x 1450 Вимоги до електроживлення 1 фаза, 100– 240 В, 50/60 Гц, 1200 Вт

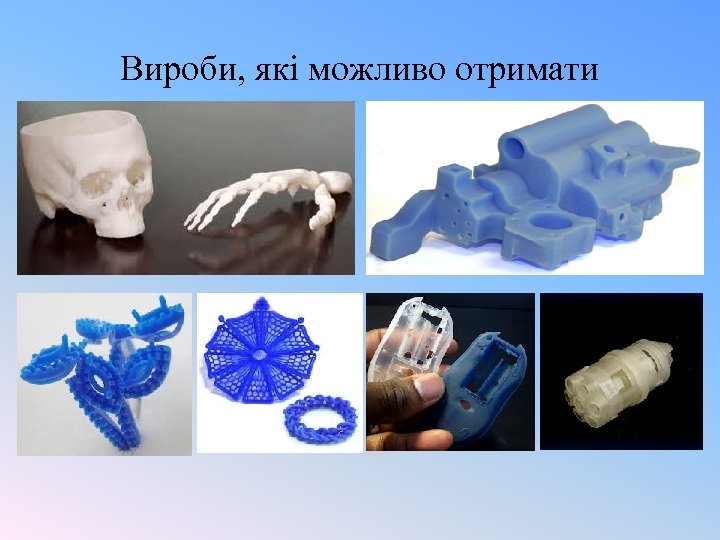

Вироби, які можливо отримати

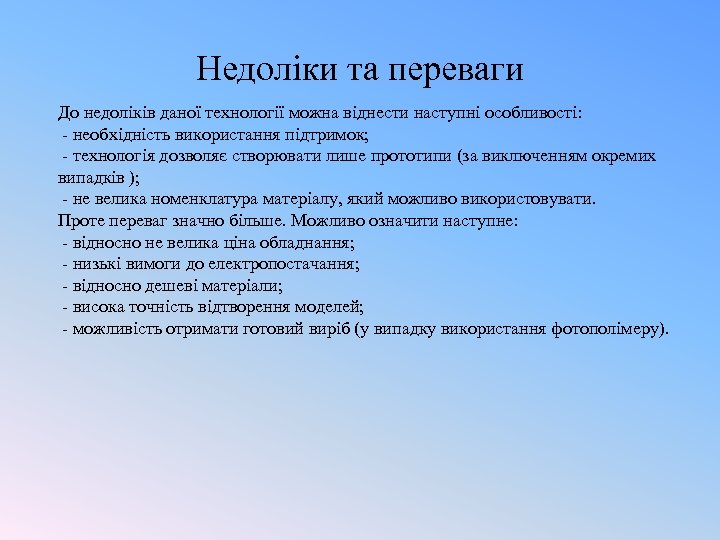

Недоліки та переваги До недоліків даної технології можна віднести наступні особливості: - необхідність використання підтримок; - технологія дозволяє створювати лише прототипи (за виключенням окремих випадків ); - не велика номенклатура матеріалу, який можливо використовувати. Проте переваг значно більше. Можливо означити наступне: - відносно не велика ціна обладнання; - низькі вимоги до електропостачання; - відносно дешеві матеріали; - висока точність відтворення моделей; - можливість отримати готовий виріб (у випадку використання фотополімеру).

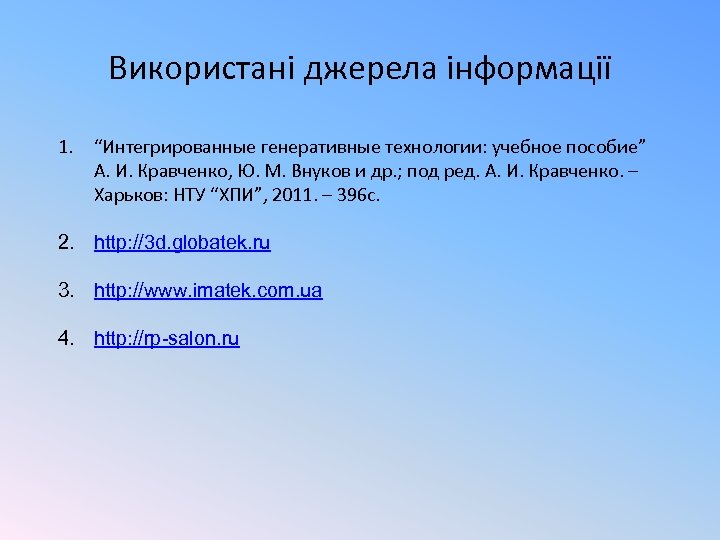

Використані джерела інформації 1. “Интегрированные генеративные технологии: учебное пособие” А. И. Кравченко, Ю. М. Внуков и др. ; под ред. А. И. Кравченко. – Харьков: НТУ “ХПИ”, 2011. – 396 с. 2. http: //3 d. globatek. ru 3. http: //www. imatek. com. ua 4. http: //rp-salon. ru
