Кафедра геологии и геохимии горючих ископаемых Структурная геология и геологическое картирование Часть 1. Лекция 9 Макарова Е. Ю. , Свистунов Е. П. 2011 г.

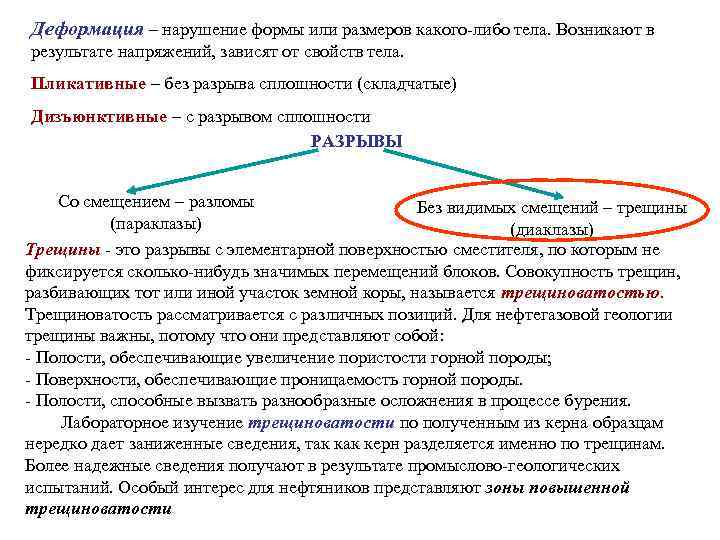

Деформация – нарушение формы или размеров какого-либо тела. Возникают в результате напряжений, зависят от свойств тела. Пликативные – без разрыва сплошности (складчатые) Дизъюнктивные – с разрывом сплошности РАЗРЫВЫ Со смещением – разломы Без видимых смещений – трещины (параклазы) (диаклазы) Трещины - это разрывы с элементарной поверхностью сместителя, по которым не фиксируется сколько-нибудь значимых перемещений блоков. Совокупность трещин, разбивающих тот или иной участок земной коры, называется трещиноватостью. Трещиноватость рассматривается с различных позиций. Для нефтегазовой геологии трещины важны, потому что они представляют собой: - Полости, обеспечивающие увеличение пористости горной породы; - Поверхности, обеспечивающие проницаемость горной породы. - Полости, способные вызвать разнообразные осложнения в процессе бурения. Лабораторное изучение трещиноватости по полученным из керна образцам нередко дает заниженные сведения, так керн разделяется именно по трещинам. Более надежные сведения получают в результате промыслово-геологических испытаний. Особый интерес для нефтяников представляют зоны повышенной трещиноватости

Геометрическая классификация трещин • По выраженности Открытые Скрытые Закрытые • По простиранию Продольные Поперечные Диагональные Совпадающие • По отношению к горизонту Вертикальные Горизонтальные Наклонные • По углу наклона плоскости трещин Вертикальные 80 -90 Крутые 45 -80 Пологие 10 -45 Горизонтальные 0 -10 Трещина, которая появилась 13 июля 2011 г. в области Santa María Huejoculco, в Чалко (Chalco), Мексика, достигла уже 1500 метров в длину. Эти образования являются частью системы трещин, которые существуют в регионе и угрожают распространиться по всей восточной долине Мехико, из-за чрезмерной эксплуатации водоносных горизонтов и распространения жилищного строительства.

Разбитая Скала-Яблоко в Новой Зеландии, на так называемом Южном Острове. Это Марахау, Тасманийский район

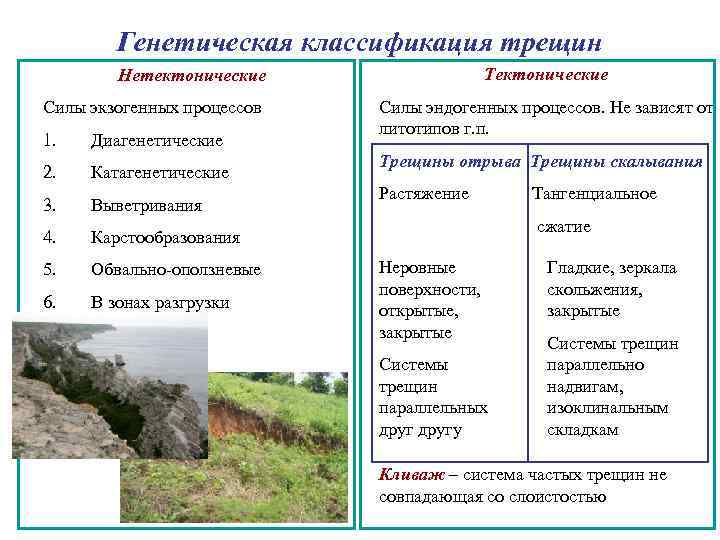

Генетическая классификация трещин Тектонические Нетектонические Силы экзогенных процессов 1. Диагенетические 2. Катагенетические 3. Выветривания 4. Карстообразования 5. Обвально-оползневые 6. В зонах разгрузки Силы эндогенных процессов. Не зависят от литотипов г. п. Трещины отрыва Трещины скалывания Растяжение Тангенциальное сжатие Неровные поверхности, открытые, закрытые Системы трещин параллельных другу Гладкие, зеркала скольжения, закрытые Системы трещин параллельно надвигам, изоклинальным складкам Кливаж – система частых трещин не совпадающая со слоистостью

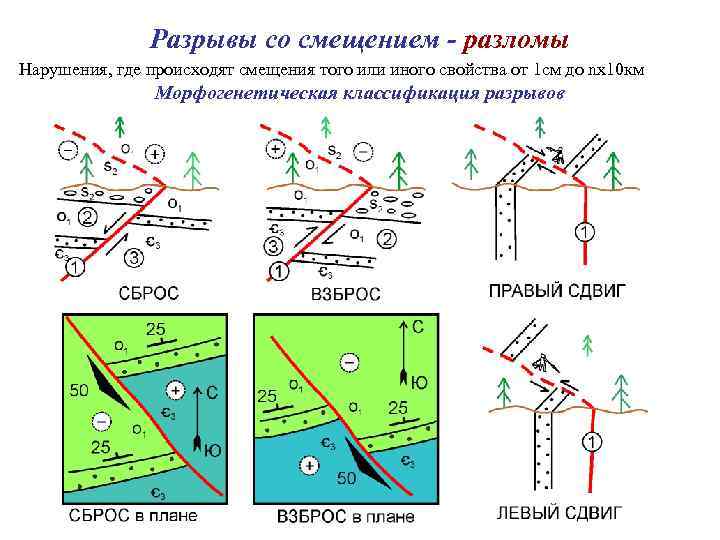

Разрывы со смещением - разломы Нарушения, где происходят смещения того или иного свойства от 1 см до nх10 км Морфогенетическая классификация разрывов

• сбросы и взбросы – разломы, у которых перемещение происходит по падению сместителя. У сбросов передвижение крыльев происходит в обстановке растяжения. Как правило, сбросы оказываются разломами, по которым происходят перетоки флюидов. Взбросы, напротив, образуются в условиях сжатия, разрезы их, в отдельных частях перекрываются. Такие разрывы чаще всего являются флюидоупорами. • Пологие взбросы называются надвигами. По ним возможны значительные горизонтальные перемещения горных масс. У сдвигов перемещения происходят в горизонтальном направлении. • Среди ассоциаций разломов чаще всего встречаются ступенчатые сбросы, горсты и грабены. У грабенов центральная часть опущена по отношению к периферической части, у горстов – наоборот. • Если образование структурных форм (нарушения пород) происходят одновременно с осадконакоплением, такие структуры называют конседиментационными, если после – постседиментационными. Конседиментационные структуры отличаются изменением фракционного состава зерен в разных частях слоя, изменением толщины по разные стороны блоков и другими признаками.

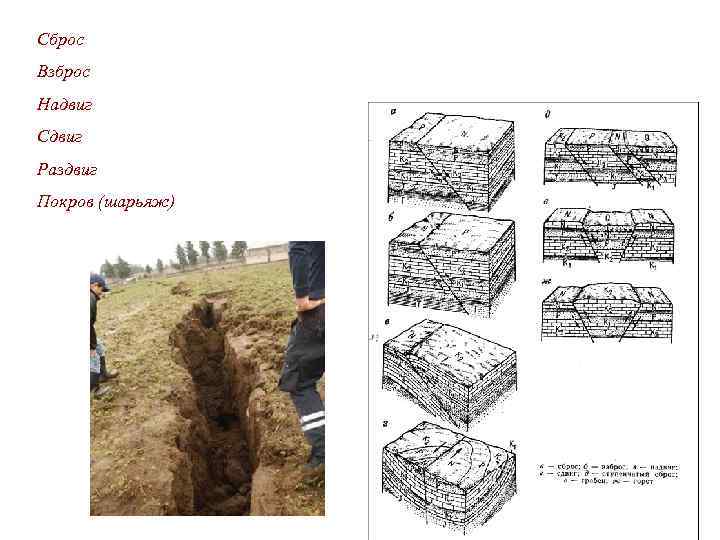

Сброс Взброс Надвиг Сдвиг Раздвиг Покров (шарьяж)
