Кафедра «Боевых машин и автомобильной подготовки» Тема 18: Особенности устройства новых образцов БТВТ. Занятие № 1. Анализ новых конструкций БТВ.

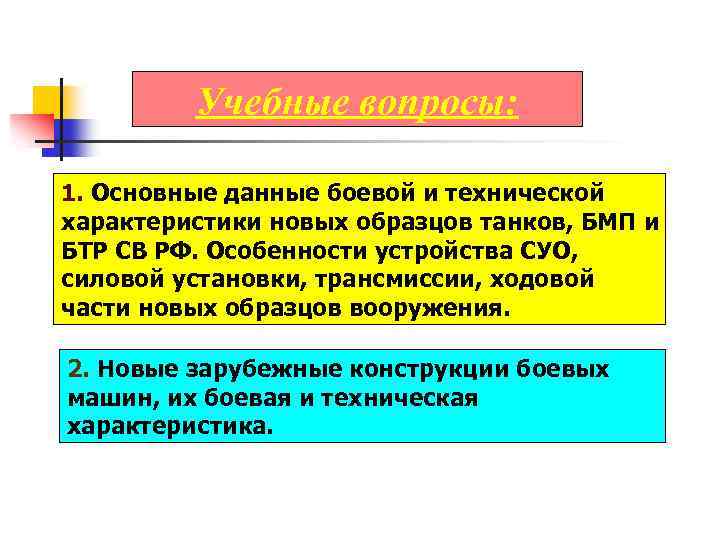

Учебные вопросы: 1. Основные данные боевой и технической характеристики новых образцов танков, БМП и БТР СВ РФ. Особенности устройства СУО, силовой установки, трансмиссии, ходовой части новых образцов вооружения. 2. Новые зарубежные конструкции боевых машин, их боевая и техническая характеристика.
ПЕРВЫЙ УЧЕБНЫЙ ВОПРОС Основные данные боевой и технической характеристики новых образцов танков, БМП и БТР СВ РФ. Особенности устройства СУО, силовой установки, трансмиссии, ходовой части новых образцов вооружения.

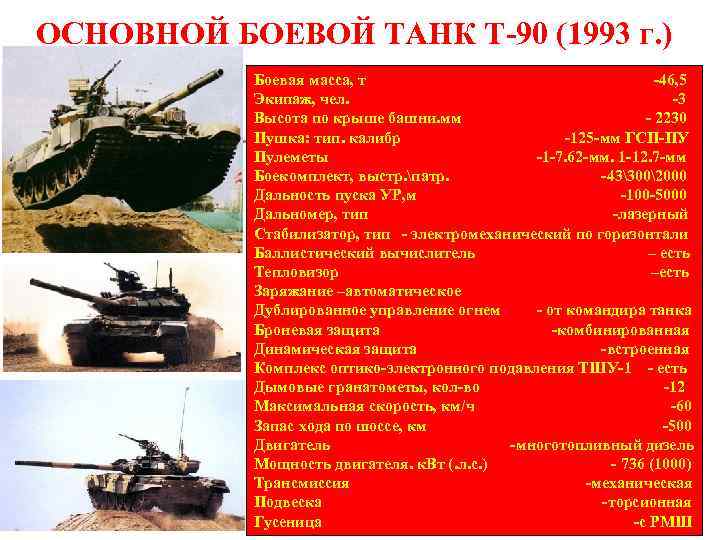

ОСНОВНОЙ БОЕВОЙ ТАНК Т-90 (1993 г. ) Боевая масса, т -46, 5 Экипаж, чел. -3 Высота по крыше башни. мм - 2230 Пушка: тип. калибр -125 -мм ГСП-ПУ Пулеметы -1 -7. 62 -мм. 1 -12. 7 -мм Боекомплект, выстр. патр. -433002000 Дальность пуска УР, м -100 -5000 Дальномер, тип -лазерный Стабилизатор, тип - электромеханический по горизонтали Баллистический вычислитель – есть Тепловизор –есть Заряжание –автоматическое Дублированное управление огнем - от командира танка Броневая защита -комбинированная Динамическая защита -встроенная Комплекс оптико-электронного подавления ТШУ-1 - есть Дымовые гранатометы, кол-во -12 Максимальная скорость, км/ч -60 Запас хода по шоссе, км -500 Двигатель -многотопливный дизель Мощность двигателя. к. Вт (. л. с. ) - 736 (1000) Трансмиссия -механическая Подвеска -торсионная Гусеница -с РМШ

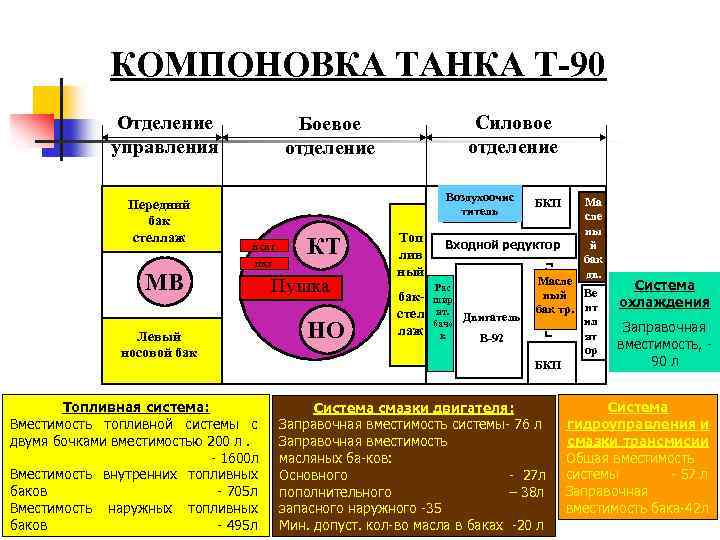

КОМПОНОВКА ТАНКА Т-90 Отделение управления Передний бак стеллаж Силовое отделение Боевое отделение Воздухоочис титель НСВТ КТ ПКТ МВ Левый носовой бак Топливная система: Вместимость топливной системы с двумя бочками вместимостью 200 л. 1600 л Вместимость внутренних топливных баков 705 л Вместимость наружных топливных баков 495 л Пушка НО Топ лив ный бакстел лаж БКП Входной редуктор Рас шир ит. бачо к Двигатель В-92 Ма сле ны й бак дв. Масле ный Ве бак тр. нт ил ят ор БКП Система смазки двигателя: Заправочная вместимость системы 76 л Заправочная вместимость масляных ба ков: Основного 27 л пополнительного – 38 л запасного наружного 35 Мин. допуст. кол во масла в баках 20 л Система охлаждения Заправочная вместимость, 90 л Система гидроуправления и смазки трансмисии Общая вместимость системы 57 л Заправочная вместимость бака 42 л
БОЕВАЯ МАШИНА ПЕХОТЫ БМП-3 (1987 г. ) Разработчик Боевая масса, т Экипаж/ десант, чел. Пушка, пулем. , мм Боеприпасы (пушка/пул. ) Противотанковые упр. ракеты, шт. Двигатель (тип, мощность), л. с. Макс. скорость по шоссе, км/ч Запас хода по шоссе, км -КБ МЗ, г. Курган -18, 7 -3/7+2 доп. - 100/30 авт. /7, 62 х3 -40/750/6000 -8 -диз. 500 -72/10 -600

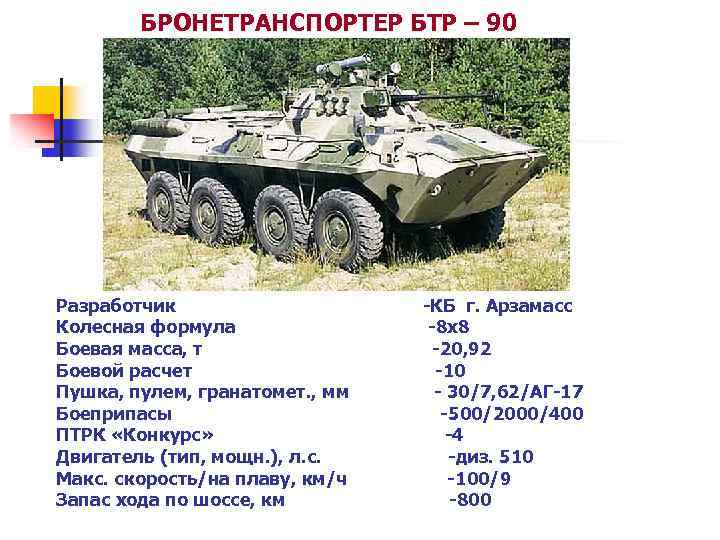

БРОНЕТРАНСПОРТЕР БТР – 90 Разработчик Колесная формула Боевая масса, т Боевой расчет Пушка, пулем, гранатомет. , мм Боеприпасы ПТРК «Конкурс» Двигатель (тип, мощн. ), л. с. Макс. скорость/на плаву, км/ч Запас хода по шоссе, км -КБ г. Арзамасс -8 х8 -20, 92 -10 - 30/7, 62/АГ-17 -500/2000/400 -4 -диз. 510 -100/9 -800

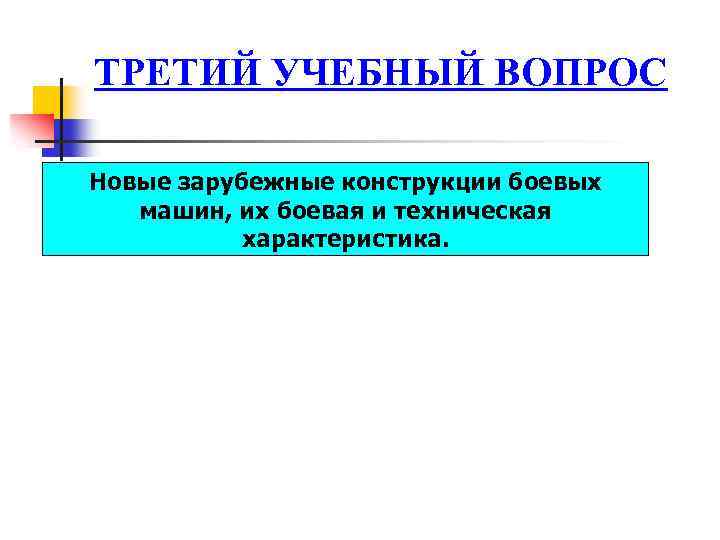

ТРЕТИЙ УЧЕБНЫЙ ВОПРОС Новые зарубежные конструкции боевых машин, их боевая и техническая характеристика.

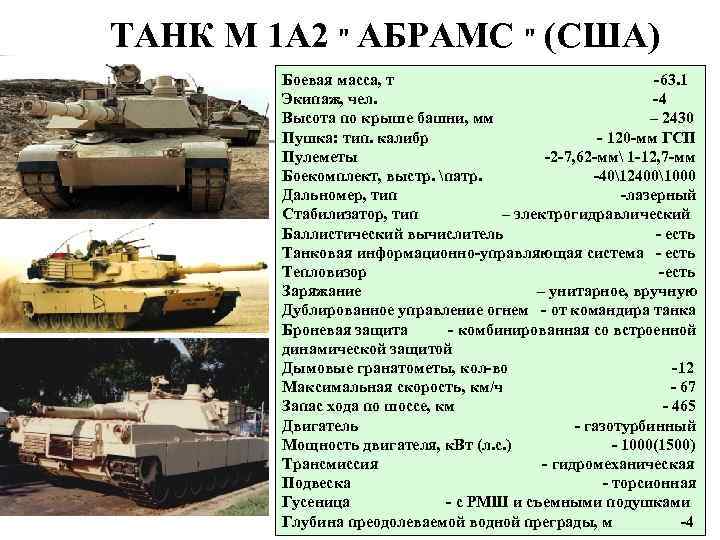

ТАНК M 1 A 2 " АБРАМС " (США) Боевая масса, т -63. 1 Экипаж, чел. -4 Высота по крыше башни, мм – 2430 Пушка: тип. калибр - 120 -мм ГСП Пулеметы -2 -7, 62 -мм 1 -12, 7 -мм Боекомплект, выстр. патр. -40124001000 Дальномер, тип -лазерный Стабилизатор, тип – электрогидравлический Баллистический вычислитель - есть Танковая информационно-управляющая система - есть Тепловизор -есть Заряжание – унитарное, вручную Дублированное управление огнем - от командира танка Броневая защита - комбинированная со встроенной динамической защитой Дымовые гранатометы, кол-во -12 Максимальная скорость, км/ч - 67 Запас хода по шоссе, км - 465 Двигатель - газотурбинный Мощность двигателя, к. Вт (л. с. ) - 1000(1500) Трансмиссия - гидромеханическая Подвеска - торсионная Гусеница - с РМШ и съемными подушками Глубина преодолеваемой водной преграды, м -4

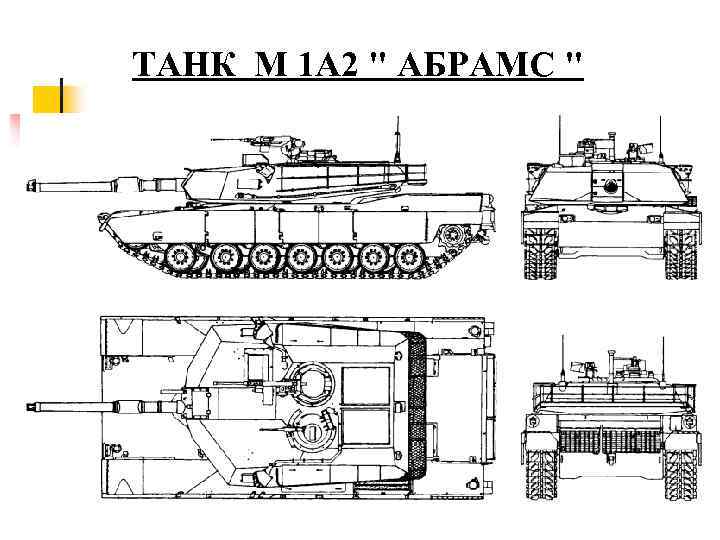

ТАНК M 1 A 2 " АБРАМС "

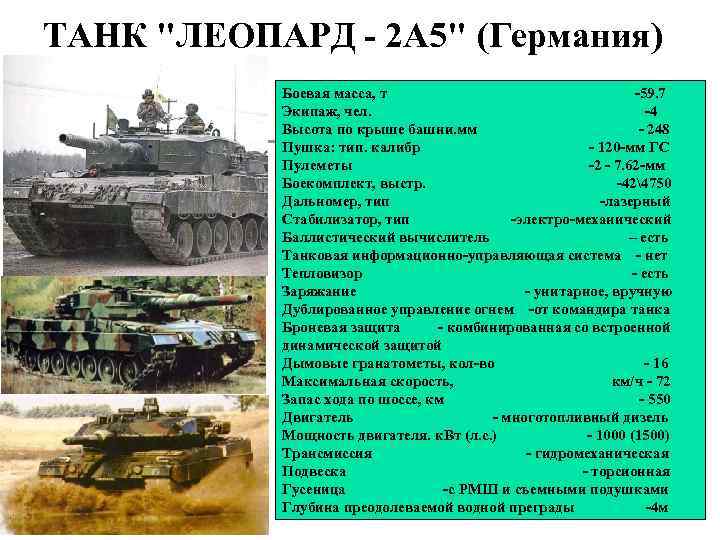

ТАНК "ЛЕОПАРД - 2 А 5" (Германия) Боевая масса, т -59. 7 Экипаж, чел. -4 Высота по крыше башни. мм - 248 Пушка: тип. калибр - 120 -мм ГС Пулеметы -2 - 7. 62 -мм Боекомплект, выстр. -424750 Дальномер, тип -лазерный Стабилизатор, тип -электро-механический Баллистический вычислитель – есть Танковая информационно-управляющая система - нет Тепловизор - есть Заряжание - унитарное, вручную Дублированное управление огнем -от командира танка Броневая защита - комбинированная со встроенной динамической защитой Дымовые гранатометы, кол-во - 16 Максимальная скорость, км/ч - 72 Запас хода по шоссе, км - 550 Двигатель - многотопливный дизель Мощность двигателя. к. Вт (л. с. ) - 1000 (1500) Трансмиссия - гидромеханическая Подвеска - торсионная Гусеница -с PMШ и съемными подушками Глубина преодолеваемой водной преграды -4 м

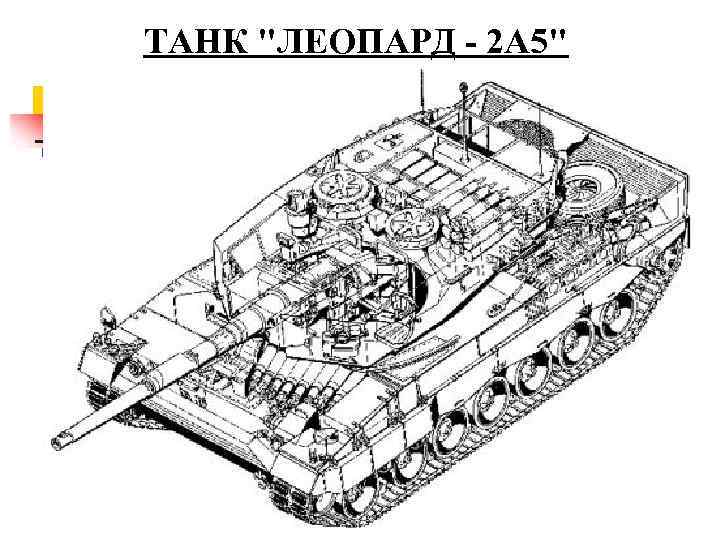

ТАНК "ЛЕОПАРД - 2 А 5"

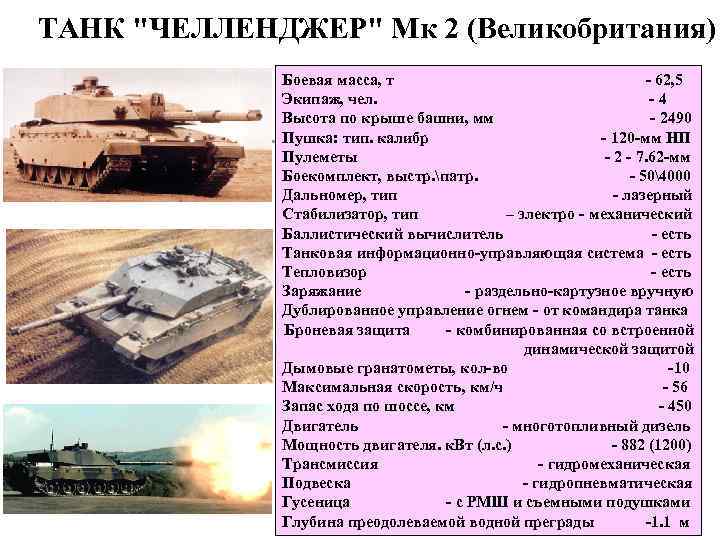

ТАНК "ЧЕЛЛЕНДЖЕР" Мк 2 (Великобритания) Боевая масса, т - 62, 5 Экипаж, чел. -4 Высота по крыше башни, мм - 2490 Пушка: тип. калибр - 120 -мм НП Пулеметы - 2 - 7. 62 -мм Боекомплект, выстр. патр. - 504000 Дальномер, тип - лазерный Стабилизатор, тип – электро - механический Баллистический вычислитель - есть Танковая информационно-управляющая система - есть Тепловизор - есть Заряжание - раздельно-картузное вручную Дублированное управление огнем - от командира танка Броневая защита - комбинированная со встроенной динамической защитой Дымовые гранатометы, кол-во -10 Максимальная скорость, км/ч - 56 Запас хода по шоссе, км - 450 Двигатель - многотопливный дизель Мощность двигателя. к. Вт (л. с. ) - 882 (1200) Трансмиссия - гидромеханическая Подвеска - гидропневматическая Гусеница - с РМШ и съемными подушками Глубина преодолеваемой водной преграды -1. 1 м
ТАНК "ЧЕЛЛЕНДЖЕР" Мк 2

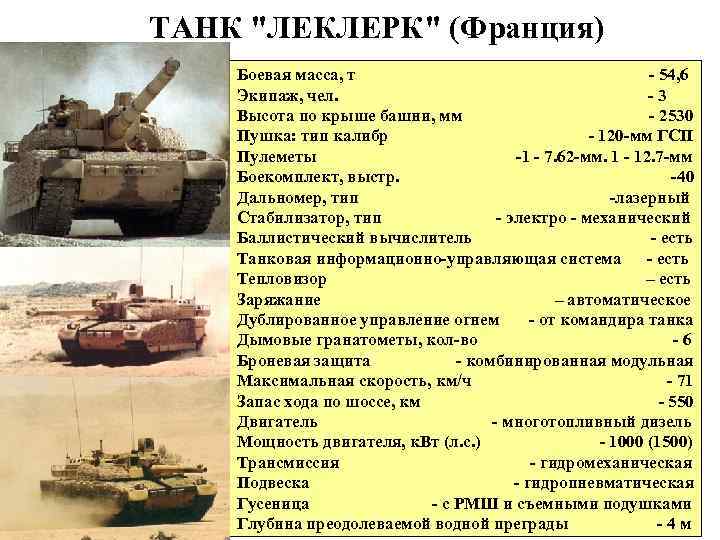

ТАНК "ЛЕКЛЕРК" (Франция) Боевая масса, т - 54, 6 Экипаж, чел. -3 Высота по крыше башни, мм - 2530 Пушка: тип калибр - 120 -мм ГСП Пулеметы -1 - 7. 62 -мм. 1 - 12. 7 -мм Боекомплект, выстр. -40 Дальномер, тип -лазерный Стабилизатор, тип - электро - механический Баллистический вычислитель - есть Танковая информационно-управляющая система - есть Тепловизор – есть Заряжание – автоматическое Дублированное управление огнем - от командира танка Дымовые гранатометы, кол-во -6 Броневая защита - комбинированная модульная Максимальная скорость, км/ч - 71 Запас хода по шоссе, км - 550 Двигатель - многотопливный дизель Мощность двигателя, к. Вт (л. с. ) - 1000 (1500) Трансмиссия - гидромеханическая Подвеска - гидропневматическая Гусеница - с РМШ и съемными подушками Глубина преодолеваемой водной преграды -4 м

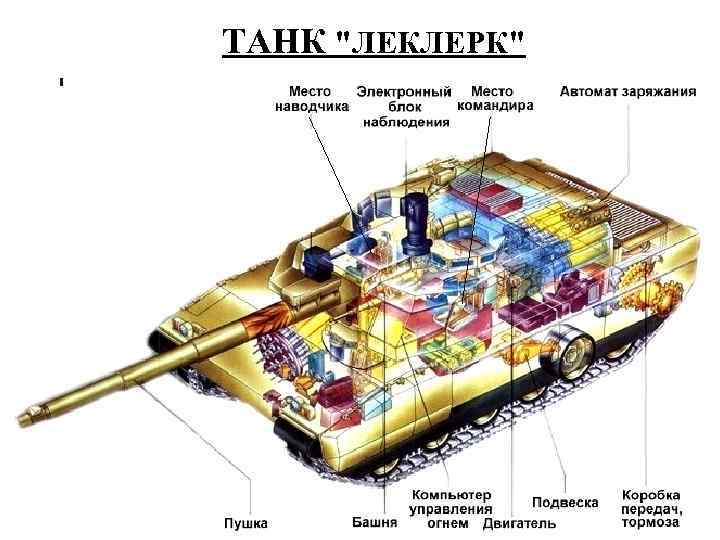

ТАНК "ЛЕКЛЕРК"
