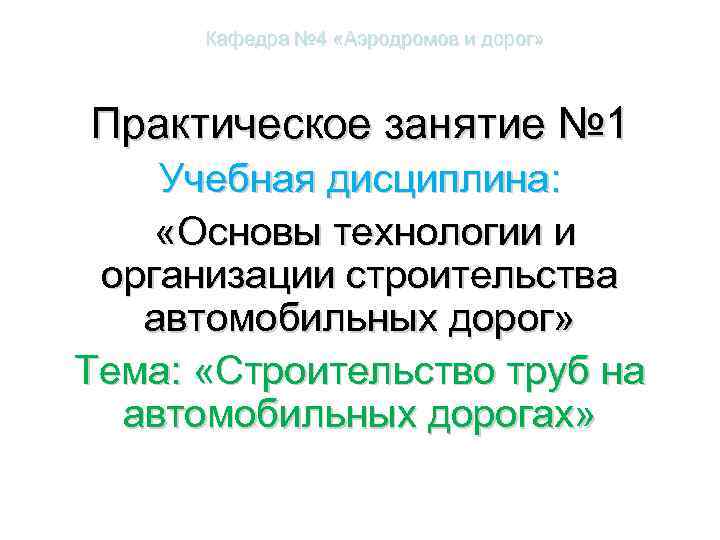

Кафедра № 4 «Аэродромов и дорог» Практическое занятие № 1 Учебная дисциплина: «Основы технологии и организации строительства автомобильных дорог» Тема: «Строительство труб на автомобильных дорогах»

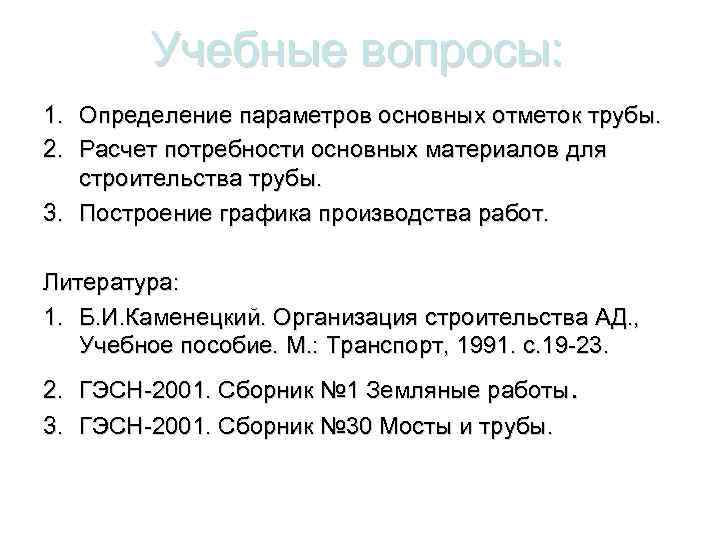

Учебные вопросы: 1. Определение параметров основных отметок трубы. 2. Расчет потребности основных материалов для строительства трубы. 3. Построение графика производства работ. Литература: 1. Б. И. Каменецкий. Организация строительства АД. , Учебное пособие. М. : Транспорт, 1991. с. 19 -23. 2. ГЭСН-2001. Сборник № 1 Земляные работы. 3. ГЭСН-2001. Сборник № 30 Мосты и трубы.

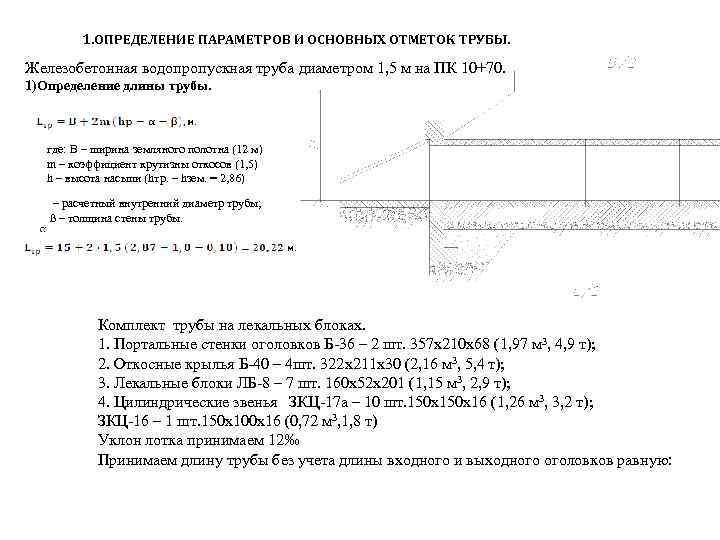

1. ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ И ОСНОВНЫХ ОТМЕТОК ТРУБЫ. Железобетонная водопропускная труба диаметром 1, 5 м на ПК 10+70. 1)Определение длины трубы. где: B – ширина земляного полотна (12 м) m – коэффициент крутизны откосов (1, 5) h – высота насыпи (hтр. – hзем. = 2, 86) – расчетный внутренний диаметр трубы; ß – толщина стены трубы. Комплект трубы на лекальных блоках. 1. Портальные стенки оголовков Б-36 – 2 шт. 357 x 210 x 68 (1, 97 м 3, 4, 9 т); 2. Откосные крылья Б-40 – 4 шт. 322 x 211 x 30 (2, 16 м 3, 5, 4 т); 3. Лекальные блоки ЛБ-8 – 7 шт. 160 x 52 x 201 (1, 15 м 3, 2, 9 т); 4. Цилиндрические звенья ЗКЦ-17 а – 10 шт. 150 x 16 (1, 26 м 3, 3, 2 т); ЗКЦ-16 – 1 шт. 150 x 100 x 16 (0, 72 м 3, 1, 8 т) Уклон лотка принимаем 12‰ Принимаем длину трубы без учета длины входного и выходного оголовков равную:

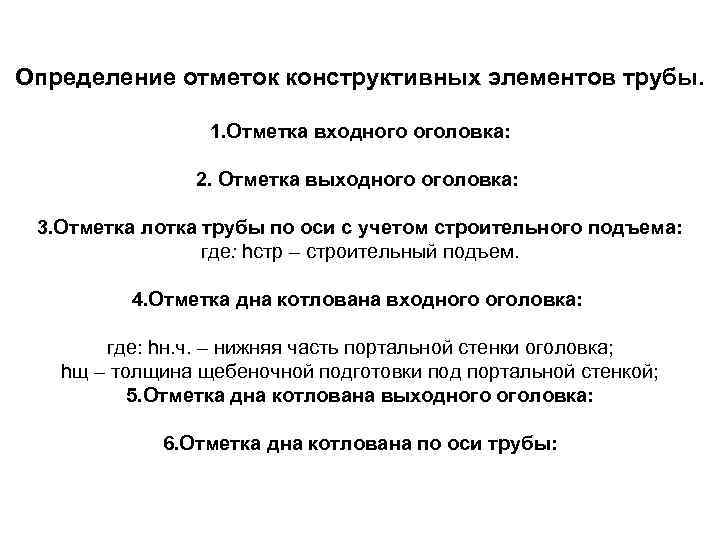

Определение отметок конструктивных элементов трубы. 1. Отметка входного оголовка: 2. Отметка выходного оголовка: 3. Отметка лотка трубы по оси с учетом строительного подъема: где: hстр – строительный подъем. 4. Отметка дна котлована входного оголовка: где: hн. ч. – нижняя часть портальной стенки оголовка; hщ – толщина щебеночной подготовки под портальной стенкой; 5. Отметка дна котлована выходного оголовка: 6. Отметка дна котлована по оси трубы:

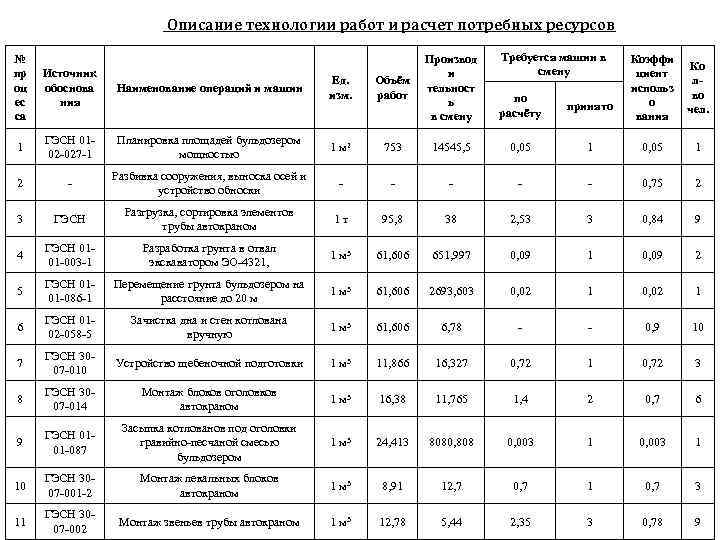

Описание технологии работ и расчет потребных ресурсов № пр оц ес са Источник обоснова ния Наименование операций и машин 1 ГЭСН 0102 -027 -1 2 Требуется машин в смену Ед. изм. Объём работ Производ и тельност ь в смену Планировка площадей бульдозером мощностью 1 м 2 753 14545, 5 0, 05 1 - Разбивка сооружения, выноска осей и устройство обноски - - - 0, 75 2 3 ГЭСН Разгрузка, сортировка элементов трубы автокраном 1 т 95, 8 38 2, 53 3 0, 84 9 4 ГЭСН 0101 -003 -1 Разработка грунта в отвал экскаватором ЭО-4321, 1 м 3 61, 606 651, 997 0, 09 1 0, 09 2 5 ГЭСН 0101 -086 -1 Перемещение грунта бульдозером на расстояние до 20 м 1 м 3 61, 606 2693, 603 0, 02 1 6 ГЭСН 0102 -058 -5 Зачистка дна и стен котлована вручную 1 м 3 61, 606 6, 78 - - 0, 9 10 7 ГЭСН 3007 -010 Устройство щебеночной подготовки 1 м 3 11, 866 16, 327 0, 72 1 0, 72 3 8 ГЭСН 3007 -014 Монтаж блоков оголовков автокраном 1 м 3 16, 38 11, 765 1, 4 2 0, 7 6 9 ГЭСН 0101 -087 Засыпка котлованов под оголовки гравийно-песчаной смесью бульдозером 1 м 3 24, 413 8080, 808 0, 003 1 10 ГЭСН 3007 -001 -2 Монтаж лекальных блоков автокраном 1 м 3 8, 91 12, 7 0, 7 1 0, 7 3 11 ГЭСН 3007 -002 Монтаж звеньев трубы автокраном 1 м 3 12, 78 5, 44 2, 35 3 0, 78 9 по расчёту принято Коэффи циент использ о вания Ко лво чел.
