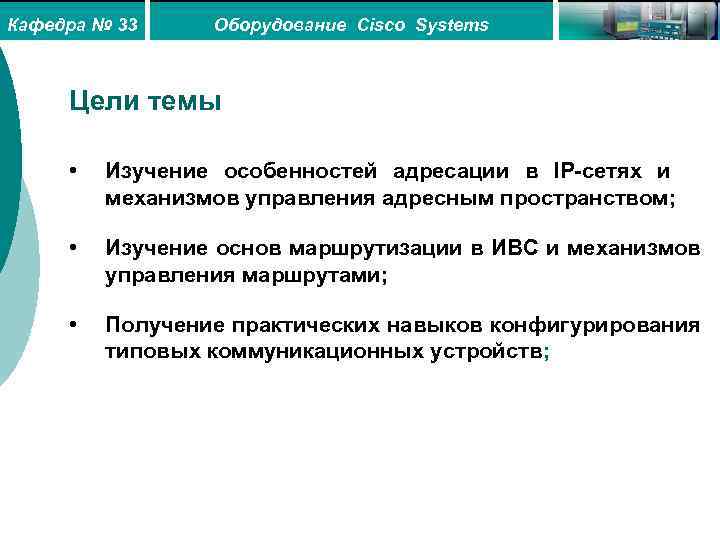

Кафедра № 33 Оборудование Cisco Systems Цели темы • Изучение особенностей адресации в IP-сетях и механизмов управления адресным пространством; • Изучение основ маршрутизации в ИВС и механизмов управления маршрутами; • Получение практических навыков конфигурирования типовых коммуникационных устройств;

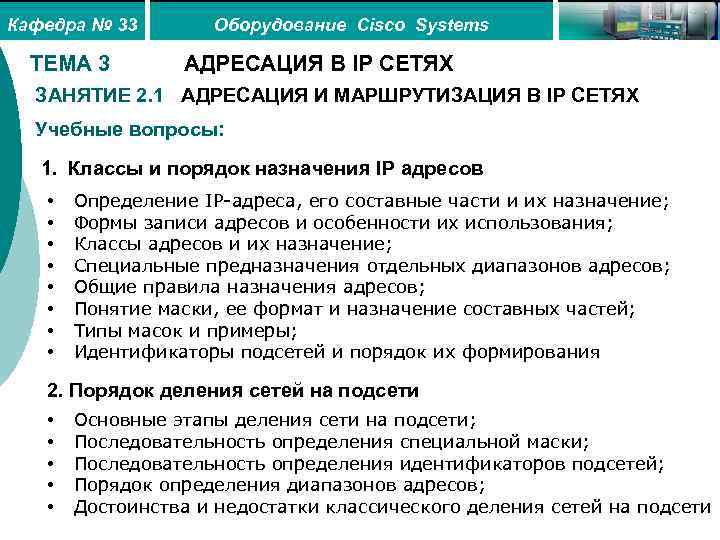

Кафедра № 33 ТЕМА 3 Оборудование Cisco Systems АДРЕСАЦИЯ В IP СЕТЯХ ЗАНЯТИЕ 2. 1 АДРЕСАЦИЯ И МАРШРУТИЗАЦИЯ В IP СЕТЯХ Учебные вопросы: 1. Классы и порядок назначения IP адресов • • Определение IP-адреса, его составные части и их назначение; Формы записи адресов и особенности их использования; Классы адресов и их назначение; Специальные предназначения отдельных диапазонов адресов; Общие правила назначения адресов; Понятие маски, ее формат и назначение составных частей; Типы масок и примеры; Идентификаторы подсетей и порядок их формирования 2. Порядок деления сетей на подсети • • • Основные этапы деления сети на подсети; Последовательность определения специальной маски; Последовательность определения идентификаторов подсетей; Порядок определения диапазонов адресов; Достоинства и недостатки классического деления сетей на подсети

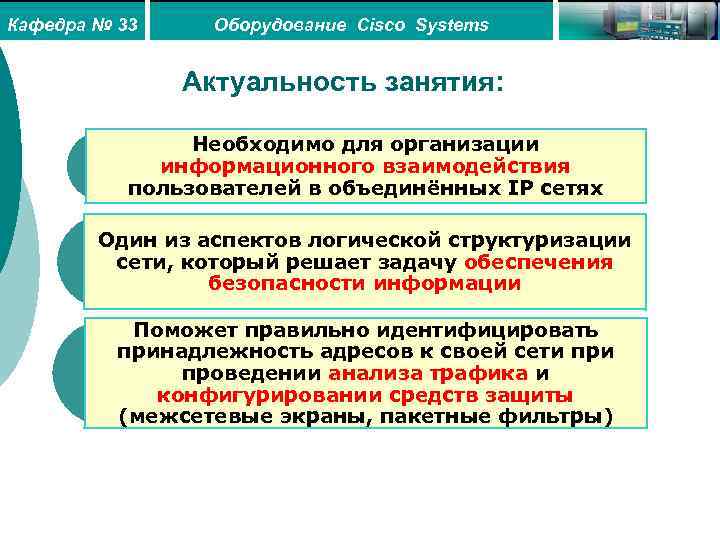

Кафедра № 33 Оборудование Cisco Systems Актуальность занятия: Необходимо для организации информационного взаимодействия пользователей в объединённых IP сетях Один из аспектов логической структуризации сети, который решает задачу обеспечения Оборудование Cisco Systems безопасности информации Поможет правильно идентифицировать принадлежность адресов к своей сети при Оборудование Cisco трафика и проведении анализа. Systems конфигурировании средств защиты (межсетевые экраны, пакетные фильтры)
Кафедра № 33 Оборудование Cisco Systems Применение IP адресов комп ьюте р Ip теле фон IP сетев ые устро йства Пе рсон альн ый Маршрутизаторы коммутаторы Сервер сетевые принтеры

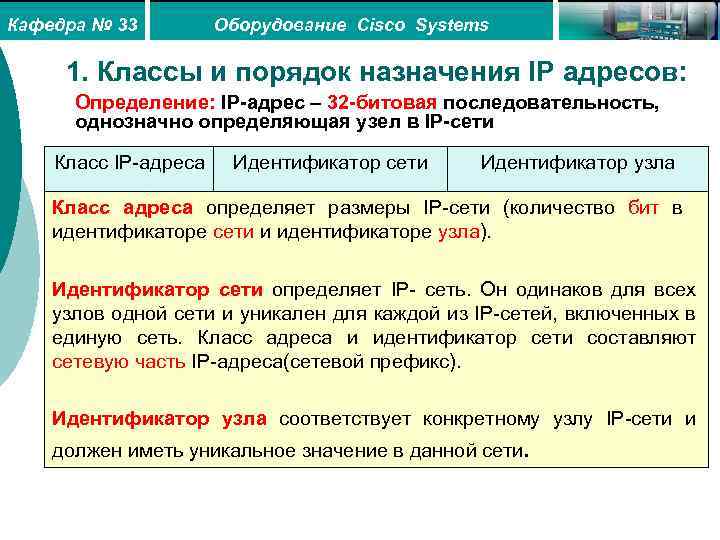

Кафедра № 33 Оборудование Cisco Systems 1. Классы и порядок назначения IP адресов: Определение: IP-адрес – 32 -битовая последовательность, однозначно определяющая узел в IP-сети Класс IP-адреса Идентификатор сети Идентификатор узла Класс адреса определяет размеры IP-сети (количество бит в идентификаторе сети и идентификаторе узла). Идентификатор сети определяет IP- сеть. Он одинаков для всех узлов одной сети и уникален для каждой из IP-сетей, включенных в единую сеть. Класс адреса и идентификатор сети составляют сетевую часть IP-адреса(сетевой префикс). Идентификатор узла соответствует конкретному узлу IP-сети и должен иметь уникальное значение в данной сети.

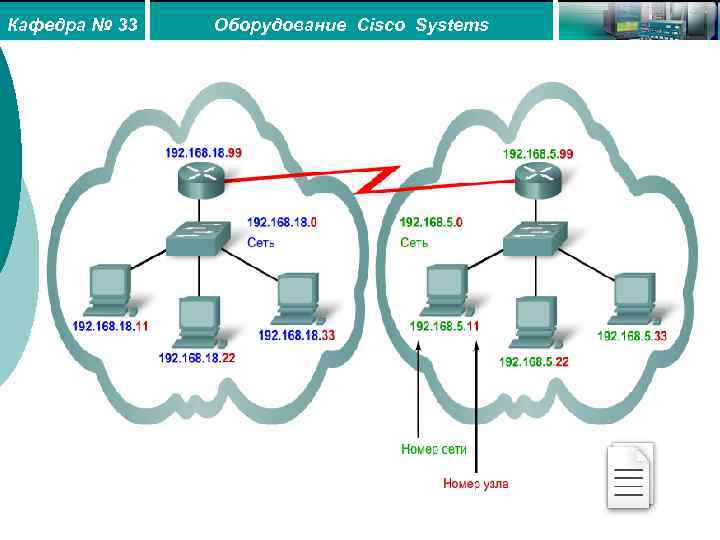

Кафедра № 33 Оборудование Cisco Systems

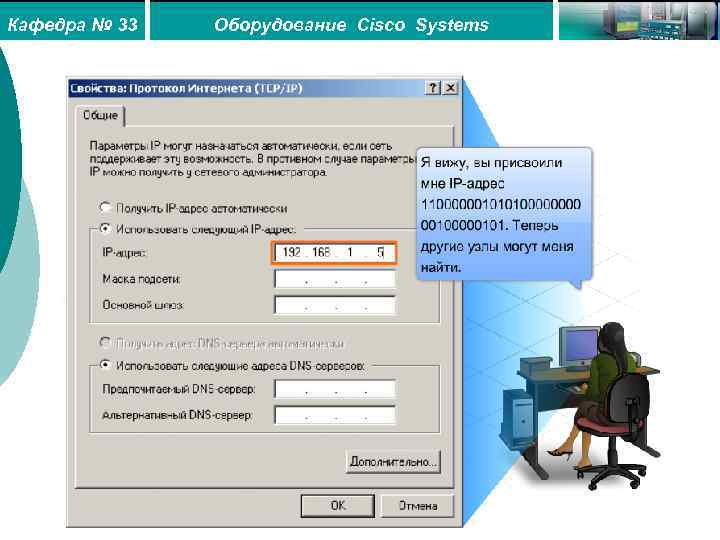

Кафедра № 33 Оборудование Cisco Systems
Кафедра № 33 Оборудование Cisco Systems

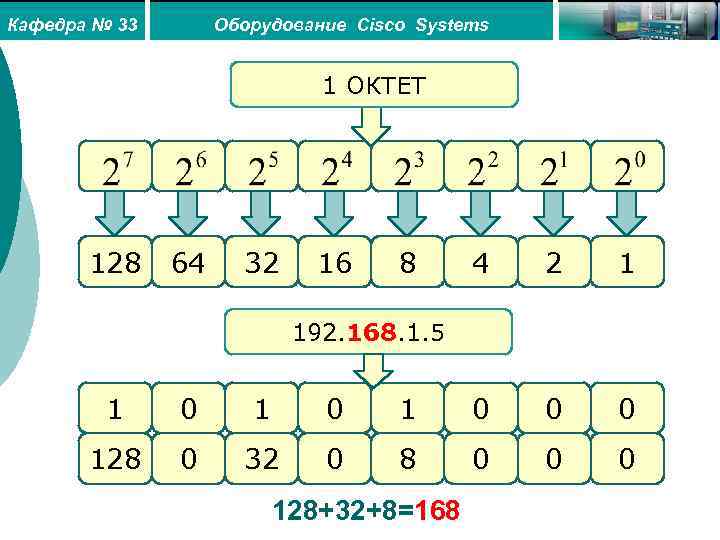

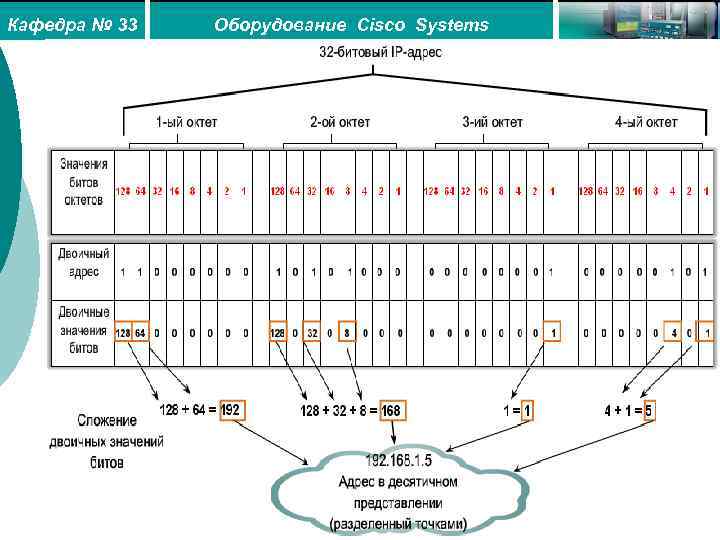

Кафедра № 33 Оборудование Cisco Systems 1 ОКТЕТ 128 64 32 16 8 4 2 1 192. 168. 1. 5 1 0 1 0 0 0 128 0 32 0 8 0 0 0 128+32+8=168

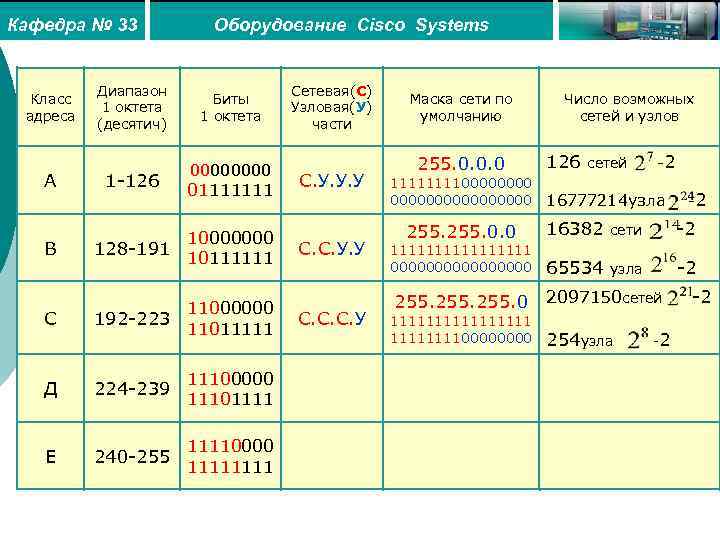

Кафедра № 33 Класс адреса А В Диапазон 1 октета (десятич) 1 -126 Оборудование Cisco Systems Биты 1 октета 0000 01111111 10000000 128 -191 10111111 С 11000000 192 -223 11011111 Д 224 -239 11100000 11101111 Е 240 -255 11110000 1111 Сетевая(С) Узловая(У) части С. У. У. У С. С. С. У Маска сети по умолчанию 255. 0. 0. 0 111100000000 Число возможных сетей и узлов 126 сетей -2 16777214 узла -2 16382 сети -2 11111111 00000000 65534 узла -2 255. 0 2097150 сетей 255. 0. 0 111111110000 254 узла -2 -2

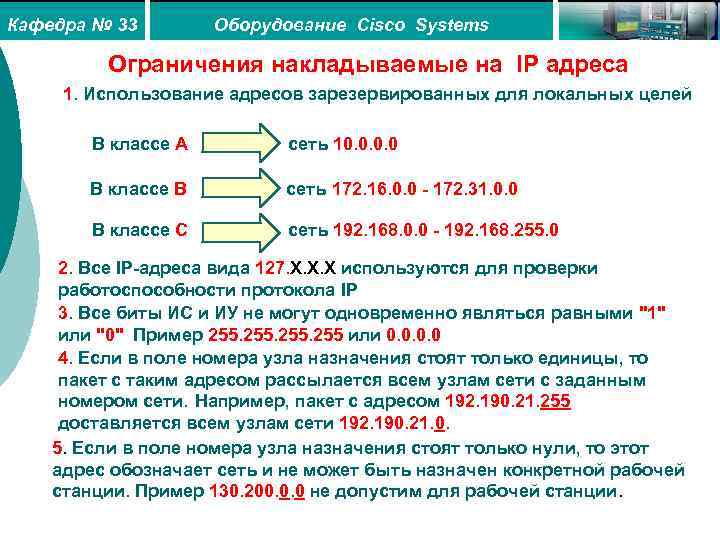

Кафедра № 33 Оборудование Cisco Systems Ограничения накладываемые на IP адреса 1. Использование адресов зарезервированных для локальных целей В классе А сеть 10. 0 В классе В сеть 172. 16. 0. 0 - 172. 31. 0. 0 В классе С сеть 192. 168. 0. 0 - 192. 168. 255. 0 2. Все IP-адреса вида 127. Х. Х. Х используются для проверки работоспособности протокола IP 3. Все биты ИС и ИУ не могут одновременно являться равными "1" или "0" Пример 255 или 0. 0 4. Если в поле номера узла назначения стоят только единицы, то пакет с таким адресом рассылается всем узлам сети с заданным номером сети. Например, пакет с адресом 192. 190. 21. 255 доставляется всем узлам сети 192. 190. 21. 0. 5. Если в поле номера узла назначения стоят только нули, то этот адрес обозначает сеть и не может быть назначен конкретной рабочей станции. Пример 130. 200. 0. 0 не допустим для рабочей станции.

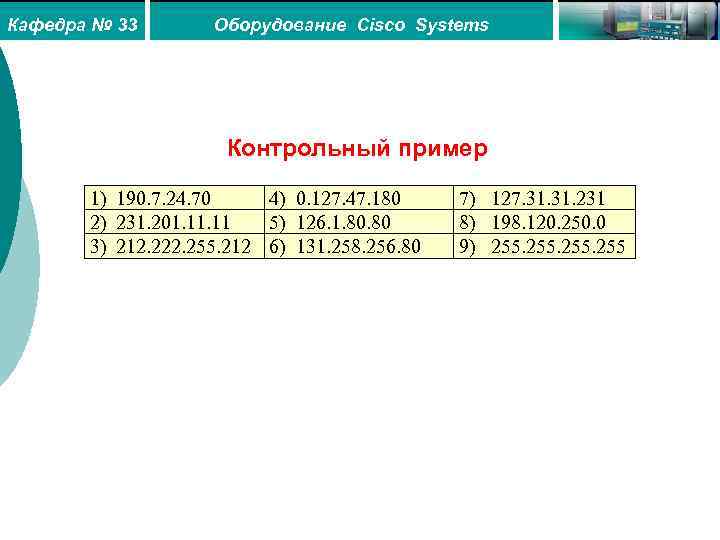

Кафедра № 33 Оборудование Cisco Systems Контрольный пример 1) 190. 7. 24. 70 4) 0. 127. 47. 180 2) 231. 201. 11 5) 126. 1. 80 3) 212. 222. 255. 212 6) 131. 258. 256. 80 7) 127. 31. 231 8) 198. 120. 250. 0 9) 255

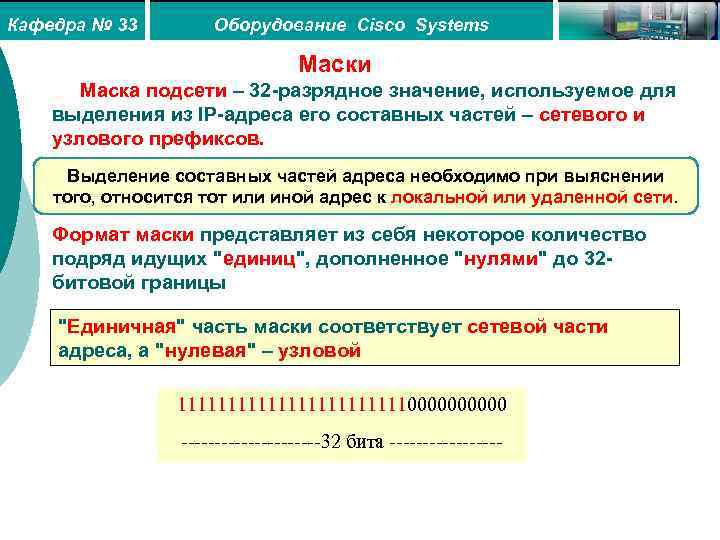

Кафедра № 33 Оборудование Cisco Systems Маски Маска подсети – 32 -разрядное значение, используемое для выделения из IP-адреса его составных частей – сетевого и узлового префиксов. Выделение составных частей адреса необходимо при выяснении того, относится тот или иной адрес к локальной или удаленной сети. Формат маски представляет из себя некоторое количество подряд идущих "единиц", дополненное "нулями" до 32 битовой границы "Единичная" часть маски соответствует сетевой части адреса, а "нулевая" – узловой 11111111111100000 -----------32 бита ---------
Кафедра № 33 Оборудование Cisco Systems а) по умолчанию (если сеть не делится на подсети), например: 255. 0. 0. 0 – для класса А сетей; 255. 0. 0 – для класса В сетей; 255. 0 – для класса С сетей. б) специальные(если сеть делится на подсети), например: 255. 224. 0. 0 – для класса А сетей; 255. 240. 0 – для класса В сетей; 255. 192 – для класса С сетей. Специальные маски формируются из масок по умолчанию путем увеличения сетевой части маски за счет узловой «Идентификатор подсети" (ИПС) создается путем разбиения ИУ на две группы бит: идентификатор подсети (ИПС) и идентификатор узла в подсети (ИУПС). Количество бит в ИПС определяет максимальное количество подсетей и узлов в них.

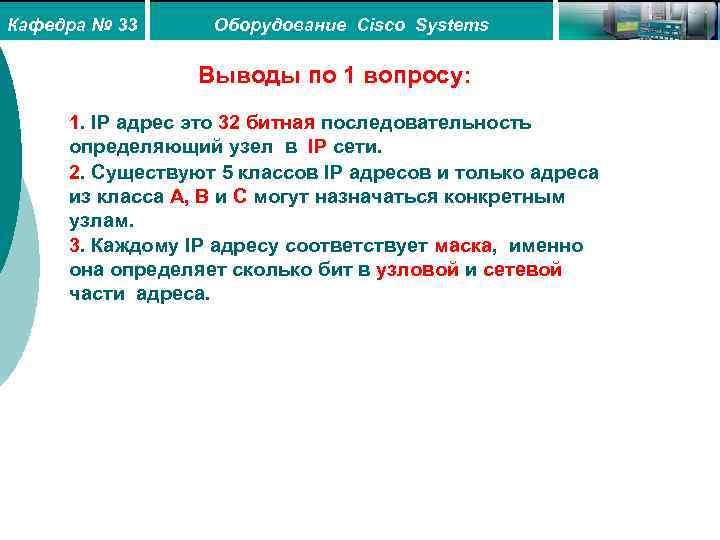

Кафедра № 33 Оборудование Cisco Systems Выводы по 1 вопросу: 1. IP адрес это 32 битная последовательность определяющий узел в IP сети. 2. Существуют 5 классов IP адресов и только адреса из класса А, В и С могут назначаться конкретным узлам. 3. Каждому IP адресу соответствует маска, именно она определяет сколько бит в узловой и сетевой части адреса.

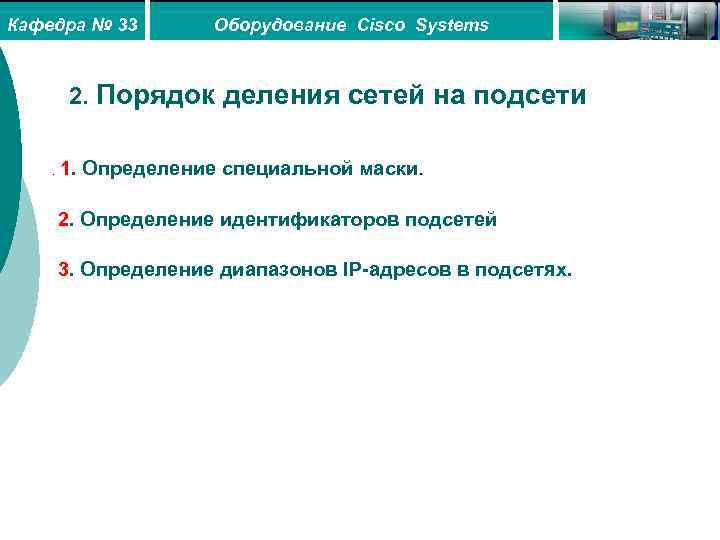

Кафедра № 33 Оборудование Cisco Systems 2. Порядок деления сетей на подсети. 1. Определение специальной маски. 2. Определение идентификаторов подсетей 3. Определение диапазонов IP-адресов в подсетях.

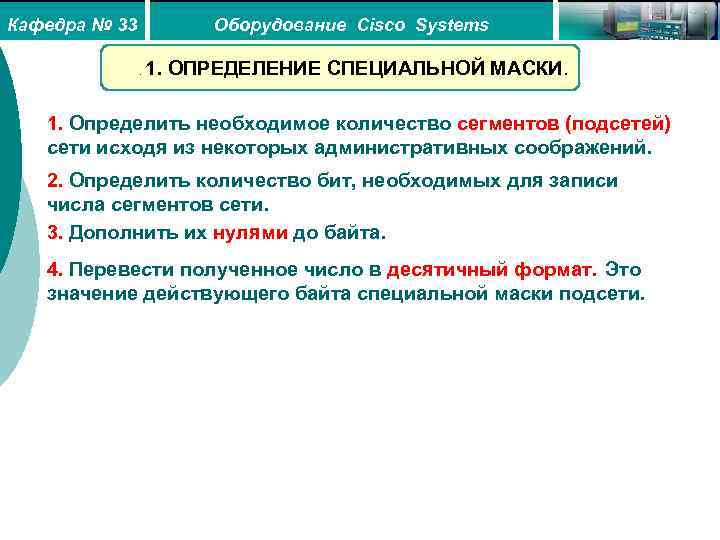

Кафедра № 33 Оборудование Cisco Systems. 1. ОПРЕДЕЛЕНИЕ СПЕЦИАЛЬНОЙ МАСКИ. 1. Определить необходимое количество сегментов (подсетей) сети исходя из некоторых административных соображений. 2. Определить количество бит, необходимых для записи числа сегментов сети. 3. Дополнить их нулями до байта. 4. Перевести полученное число в десятичный формат. Это значение действующего байта специальной маски подсети.

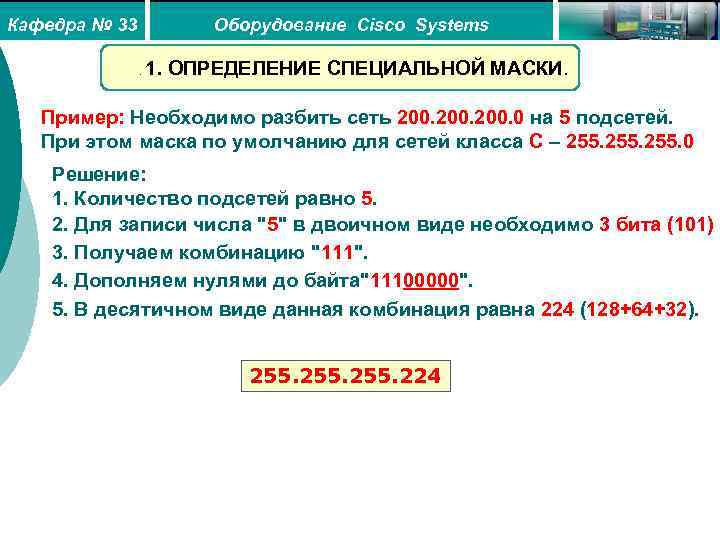

Кафедра № 33 Оборудование Cisco Systems. 1. ОПРЕДЕЛЕНИЕ СПЕЦИАЛЬНОЙ МАСКИ. Пример: Необходимо разбить сеть 200. 0 на 5 подсетей. При этом маска по умолчанию для сетей класса С – 255. 0 Решение: 1. Количество подсетей равно 5. 2. Для записи числа "5" в двоичном виде необходимо 3 бита (101) 3. Получаем комбинацию "111". 4. Дополняем нулями до байта"11100000". 5. В десятичном виде данная комбинация равна 224 (128+64+32). 255. 224

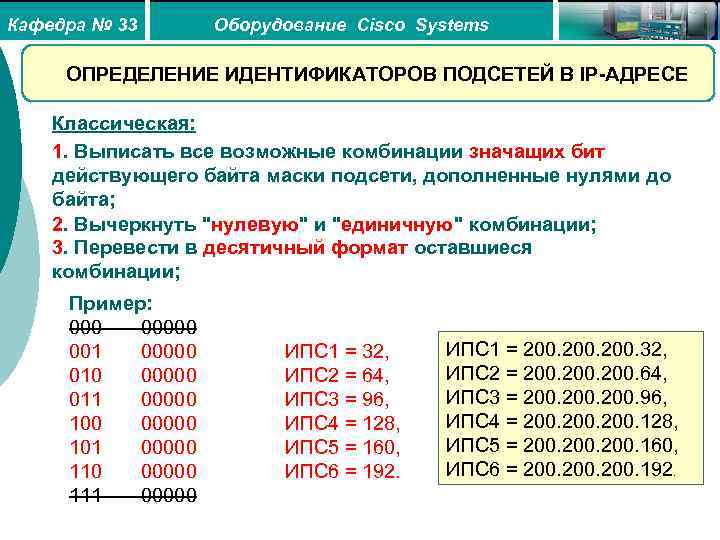

Кафедра № 33 Оборудование Cisco Systems ОПРЕДЕЛЕНИЕ ИДЕНТИФИКАТОРОВ ПОДСЕТЕЙ В IP-АДРЕСЕ Классическая: 1. Выписать все возможные комбинации значащих бит действующего байта маски подсети, дополненные нулями до байта; 2. Вычеркнуть "нулевую" и "единичную" комбинации; 3. Перевести в десятичный формат оставшиеся комбинации; Пример: 00000 001 00000 010 00000 011 00000 100 00000 101 00000 110 00000 111 00000 ИПС 1 = 32, ИПС 2 = 64, ИПС 3 = 96, ИПС 4 = 128, ИПС 5 = 160, ИПС 6 = 192. ИПС 1 = 200. 32, ИПС 2 = 200. 64, ИПС 3 = 200. 96, ИПС 4 = 200. 128, ИПС 5 = 200. 160, ИПС 6 = 200. 192.

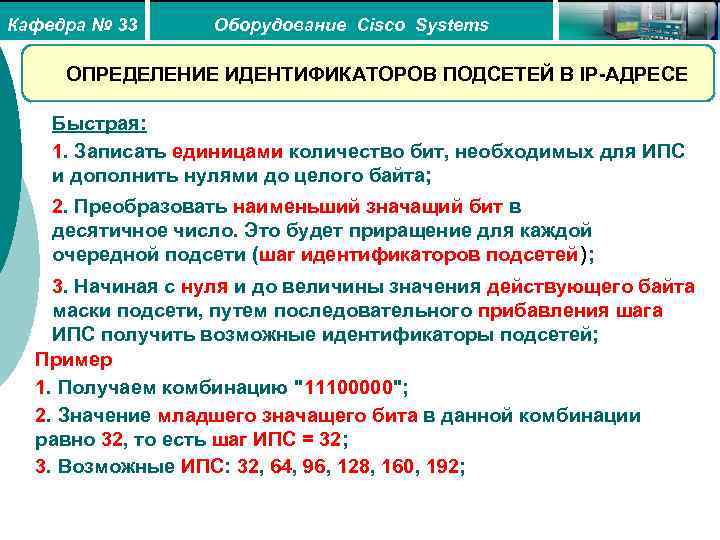

Кафедра № 33 Оборудование Cisco Systems ОПРЕДЕЛЕНИЕ ИДЕНТИФИКАТОРОВ ПОДСЕТЕЙ В IP-АДРЕСЕ Быстрая: 1. Записать единицами количество бит, необходимых для ИПС и дополнить нулями до целого байта; 2. Преобразовать наименьший значащий бит в десятичное число. Это будет приращение для каждой очередной подсети (шаг идентификаторов подсетей); 3. Начиная с нуля и до величины значения действующего байта маски подсети, путем последовательного прибавления шага ИПС получить возможные идентификаторы подсетей; Пример 1. Получаем комбинацию "11100000"; 2. Значение младшего значащего бита в данной комбинации равно 32, то есть шаг ИПС = 32; 3. Возможные ИПС: 32, 64, 96, 128, 160, 192;

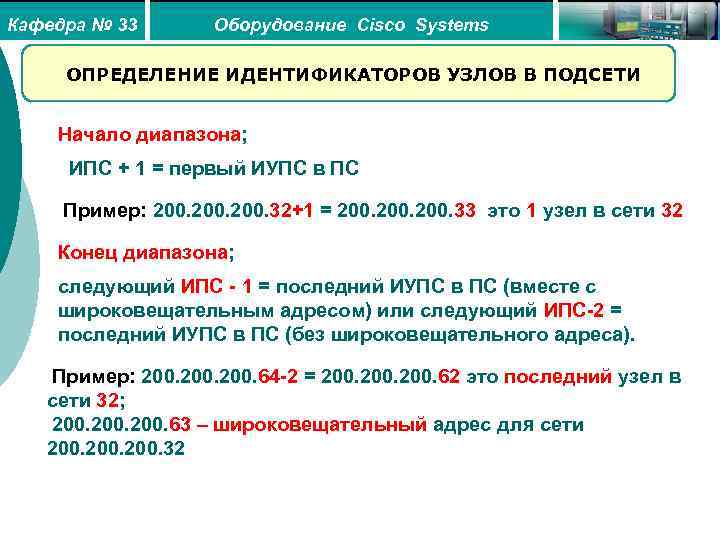

Кафедра № 33 Оборудование Cisco Systems ОПРЕДЕЛЕНИЕ ИДЕНТИФИКАТОРОВ УЗЛОВ В ПОДСЕТИ Начало диапазона; ИПС + 1 = первый ИУПС в ПС Пример: 200. 32+1 = 200. 33 это 1 узел в сети 32 Конец диапазона; следующий ИПС - 1 = последний ИУПС в ПС (вместе с широковещательным адресом) или следующий ИПС-2 = последний ИУПС в ПС (без широковещательного адреса). Пример: 200. 64 -2 = 200. 62 это последний узел в сети 32; 200. 63 – широковещательный адрес для сети 200. 32
Кафедра № 33 Оборудование Cisco Systems ДИАПАЗОНЫ IP АДРЕСОВ Подсеть Начало диапазона Конец диапазона IP-адресов 200. 32 200. 33 200. 62 200. 64 200. 65 200. 94 200. 96 200. 97 200. 126 200. 128 200. 129 200. 158 200. 160 200. 161 200. 190 200. 192 200. 193 200. 222

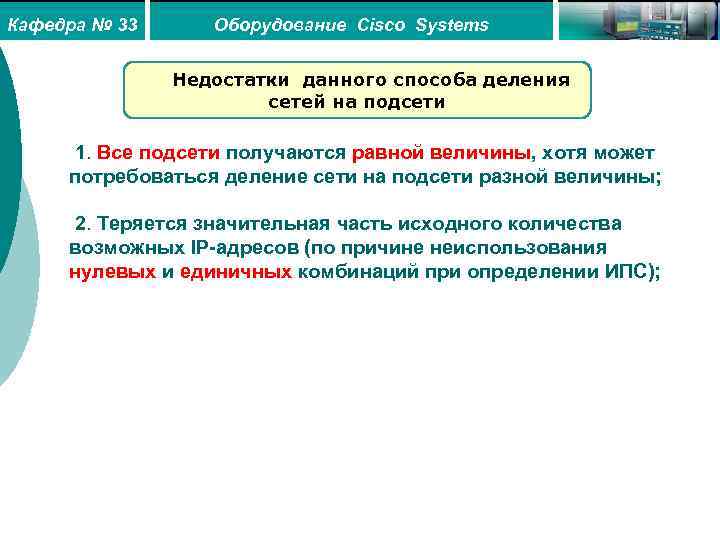

Кафедра № 33 Оборудование Cisco Systems Недостатки данного способа деления сетей на подсети 1. Все подсети получаются равной величины, хотя может потребоваться деление сети на подсети разной величины; 2. Теряется значительная часть исходного количества возможных IP-адресов (по причине неиспользования нулевых и единичных комбинаций при определении ИПС);

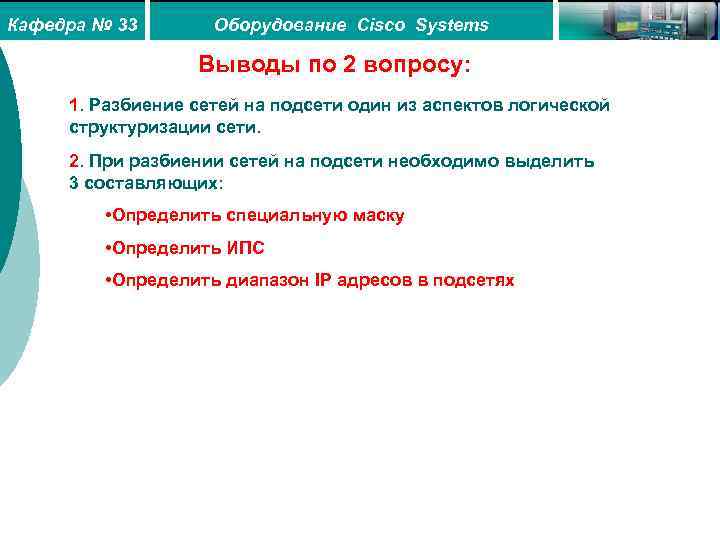

Кафедра № 33 Оборудование Cisco Systems Выводы по 2 вопросу: 1. Разбиение сетей на подсети один из аспектов логической структуризации сети. 2. При разбиении сетей на подсети необходимо выделить 3 составляющих: • Определить специальную маску • Определить ИПС • Определить диапазон IP адресов в подсетях

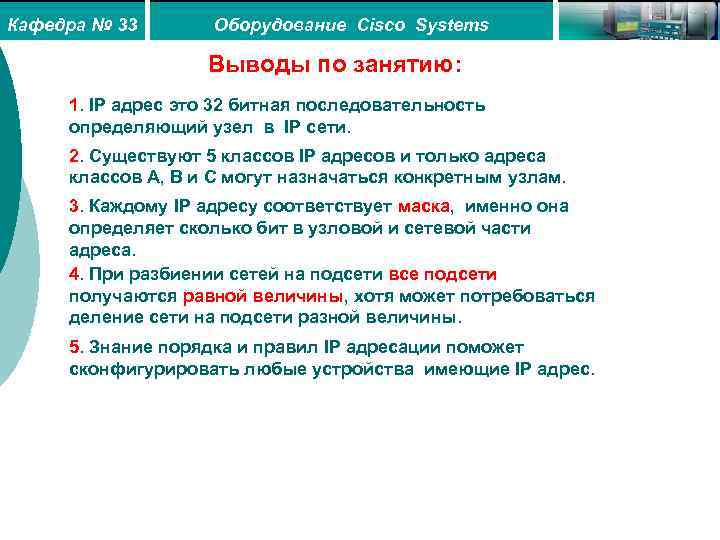

Кафедра № 33 Оборудование Cisco Systems Выводы по занятию: 1. IP адрес это 32 битная последовательность определяющий узел в IP сети. 2. Существуют 5 классов IP адресов и только адреса классов А, В и С могут назначаться конкретным узлам. 3. Каждому IP адресу соответствует маска, именно она определяет сколько бит в узловой и сетевой части адреса. 4. При разбиении сетей на подсети все подсети получаются равной величины, хотя может потребоваться деление сети на подсети разной величины. 5. Знание порядка и правил IP адресации поможет сконфигурировать любые устройства имеющие IP адрес.

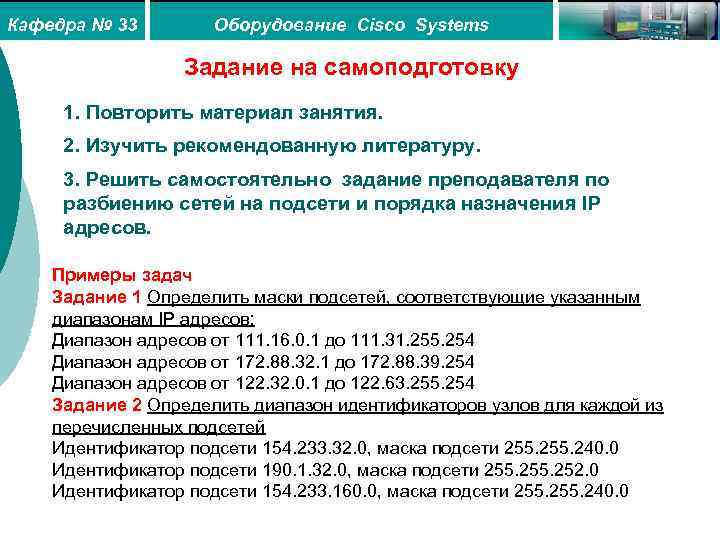

Кафедра № 33 Оборудование Cisco Systems Задание на самоподготовку 1. Повторить материал занятия. 2. Изучить рекомендованную литературу. 3. Решить самостоятельно задание преподавателя по разбиению сетей на подсети и порядка назначения IP адресов. Примеры задач Задание 1 Определить маски подсетей, соответствующие указанным диапазонам IP адресов: Диапазон адресов от 111. 16. 0. 1 до 111. 31. 255. 254 Диапазон адресов от 172. 88. 32. 1 до 172. 88. 39. 254 Диапазон адресов от 122. 32. 0. 1 до 122. 63. 255. 254 Задание 2 Определить диапазон идентификаторов узлов для каждой из перечисленных подсетей Идентификатор подсети 154. 233. 32. 0, маска подсети 255. 240. 0 Идентификатор подсети 190. 1. 32. 0, маска подсети 255. 252. 0 Идентификатор подсети 154. 233. 160. 0, маска подсети 255. 240. 0

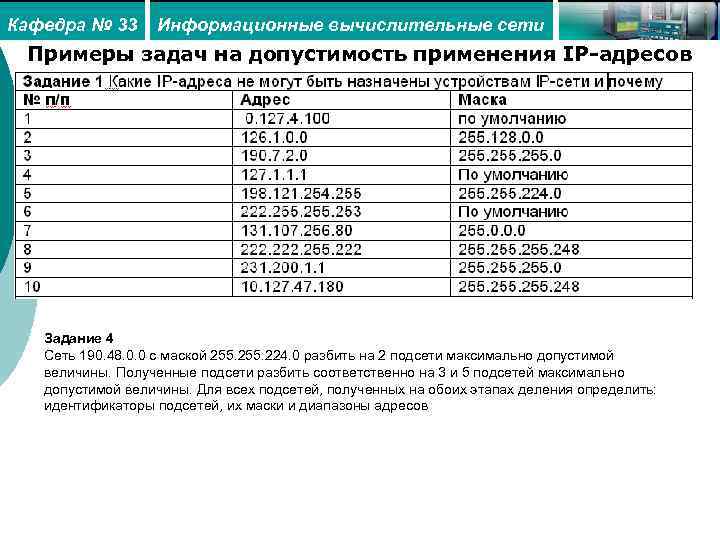

Кафедра № 33 Информационные вычислительные сети Примеры задач на допустимость применения IP-адресов Задание 4 Сеть 190. 48. 0. 0 с маской 255. 224. 0 разбить на 2 подсети максимально допустимой величины. Полученные подсети разбить соответственно на 3 и 5 подсетей максимально допустимой величины. Для всех подсетей, полученных на обоих этапах деления определить: идентификаторы подсетей, их маски и диапазоны адресов
