Кабельные линии подземной прокладки на напряжение до 500 к. В. Опыт строительства и тенденции развития.
Кабели на напряжение 110 -500 к. В n n n Маслонаполненный кабель низкого давления Маслонаполненный кабель высокого давления Кабель с изоляцией из сшитого полиэтилена СПЭ (XLPE)

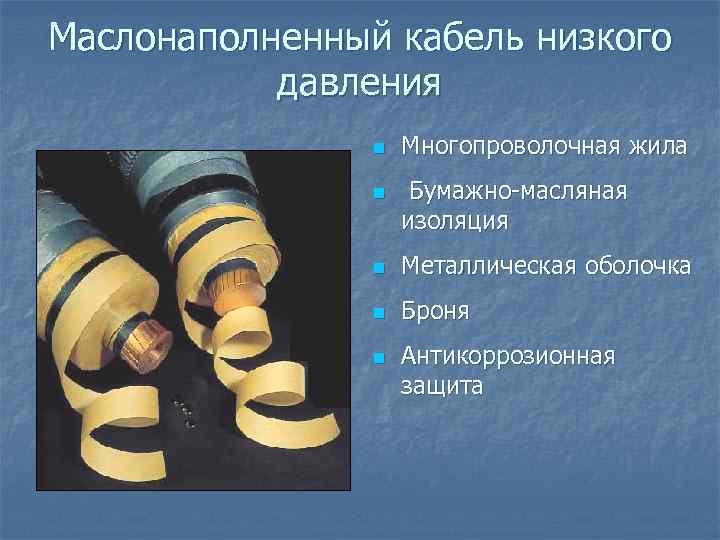

Маслонаполненный кабель низкого давления n n Многопроволочная жила Бумажно-масляная изоляция n Металлическая оболочка n Броня n Антикоррозионная защита

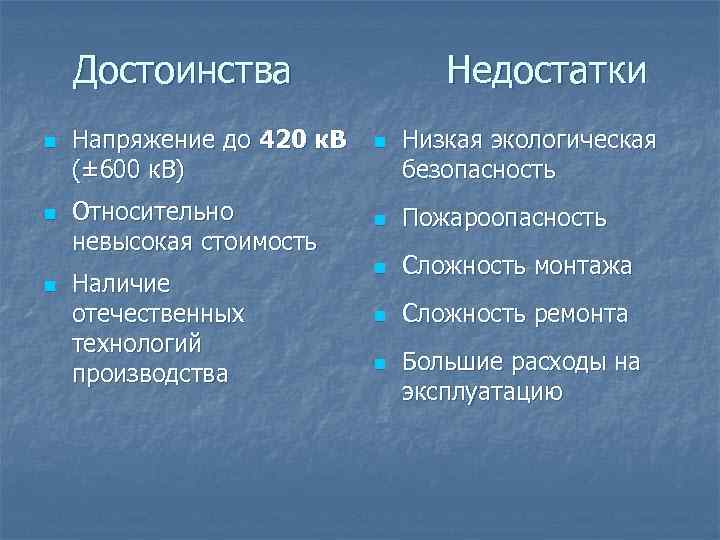

Достоинства n n n Напряжение до 420 к. В (± 600 к. В) Относительно невысокая стоимость Наличие отечественных технологий производства Недостатки n Низкая экологическая безопасность n Пожароопасность n Сложность монтажа n Сложность ремонта n Большие расходы на эксплуатацию

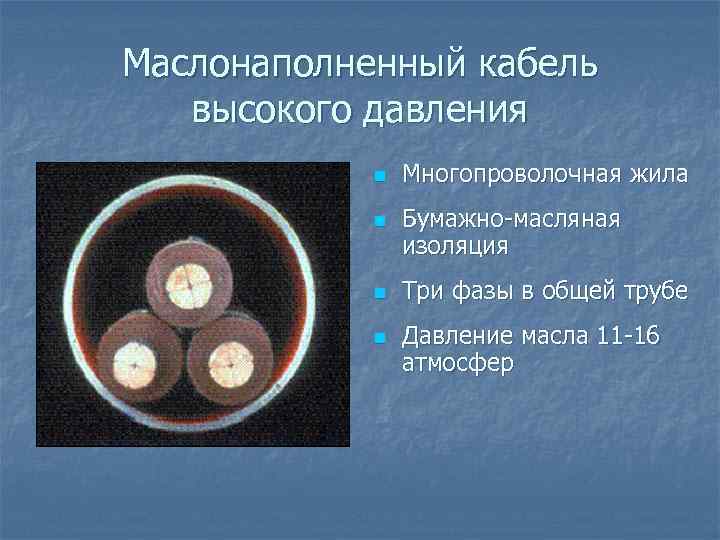

Маслонаполненный кабель высокого давления n n Многопроволочная жила Бумажно-масляная изоляция Три фазы в общей трубе Давление масла 11 -16 атмосфер

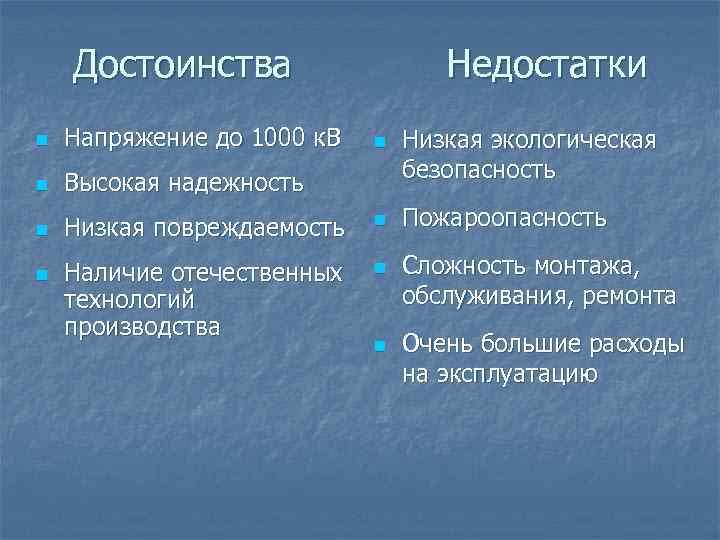

Достоинства Недостатки n Напряжение до 1000 к. В n Высокая надежность n Низкая повреждаемость n Наличие отечественных технологий производства n n Низкая экологическая безопасность Пожароопасность Сложность монтажа, обслуживания, ремонта Очень большие расходы на эксплуатацию

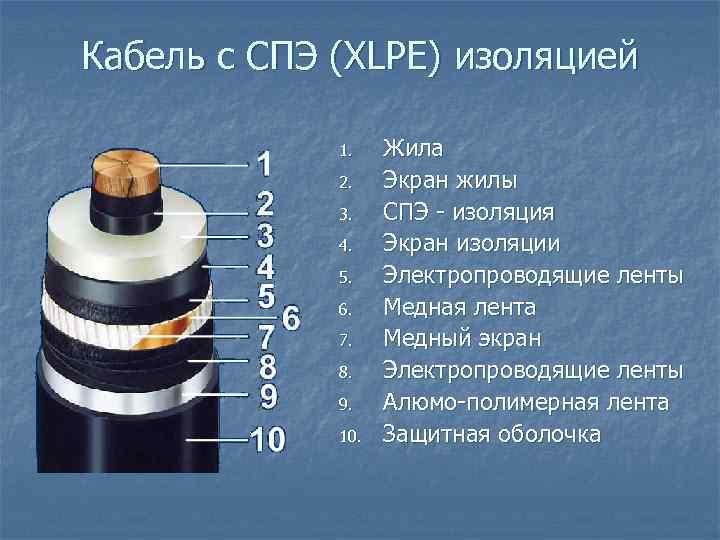

Кабель с СПЭ (XLPE) изоляцией 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. Жила Экран жилы СПЭ - изоляция Экран изоляции Электропроводящие ленты Медная лента Медный экран Электропроводящие ленты Алюмо-полимерная лента Защитная оболочка
Достоинства Недостатки n Напряжение до 550 к. В n n Экологическая безопасность n n Простота монтажа и ремонта Высокие эксплуатационные характеристики Малые расходы на эксплуатацию Высокая стоимость кабеля и арматуры Отсутствие отечественных технологий производства

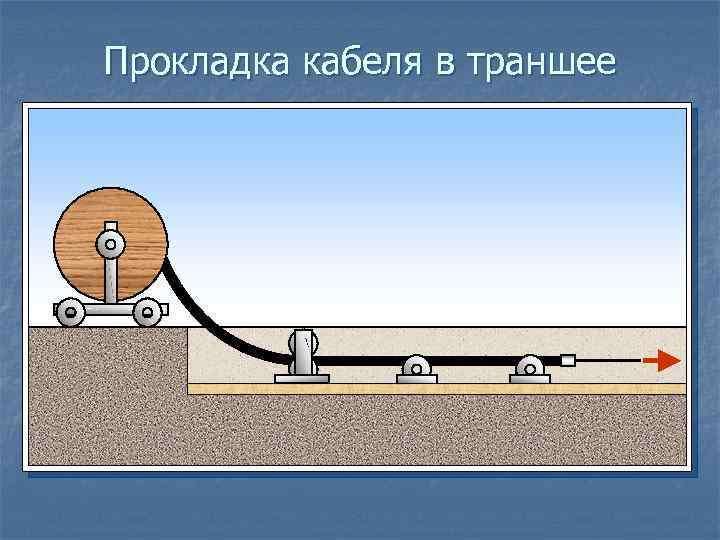

Прокладка кабеля в траншее

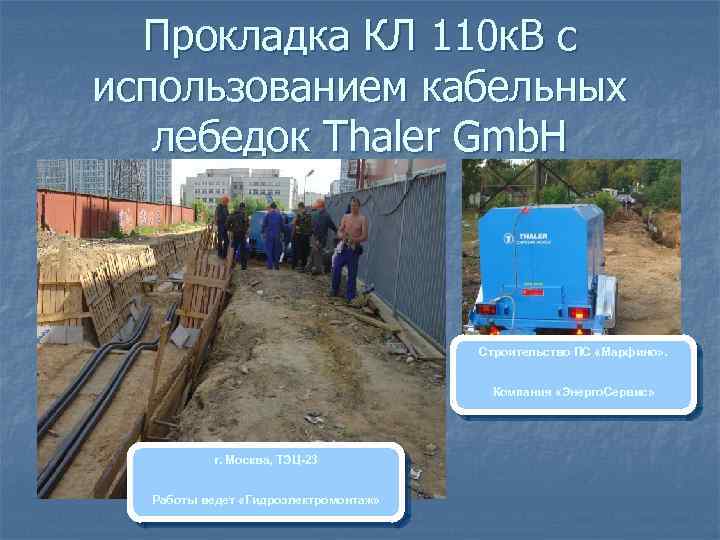

Прокладка КЛ 110 к. В с использованием кабельных лебедок Thaler Gmb. H Строительство ПС «Марфино» . Компания «Энерго. Сервис» г. Москва, ТЭЦ-23 Работы ведет «Гидроэлектромонтаж»

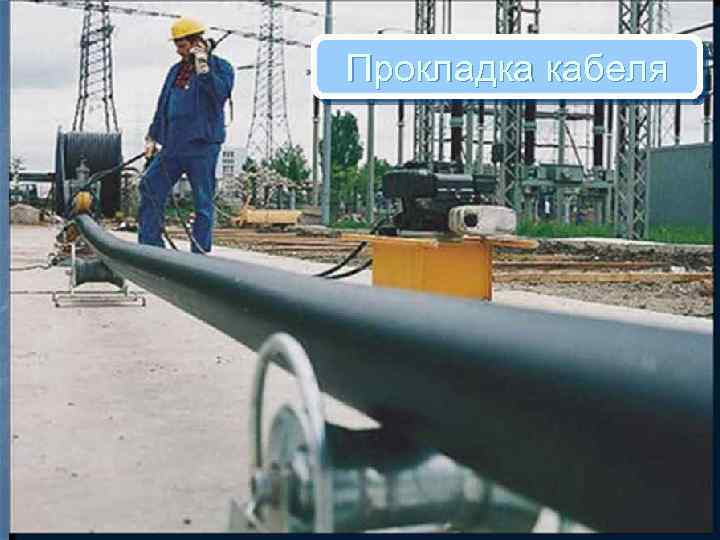

Прокладка кабеля

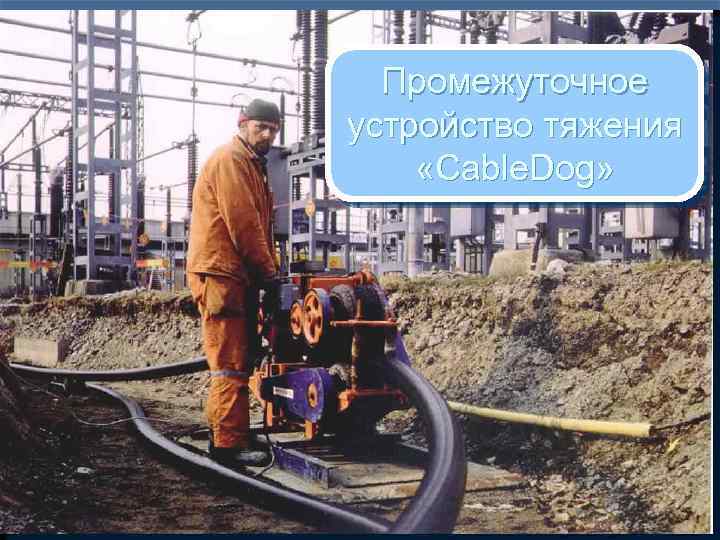

Промежуточное устройство тяжения «Cable. Dog»

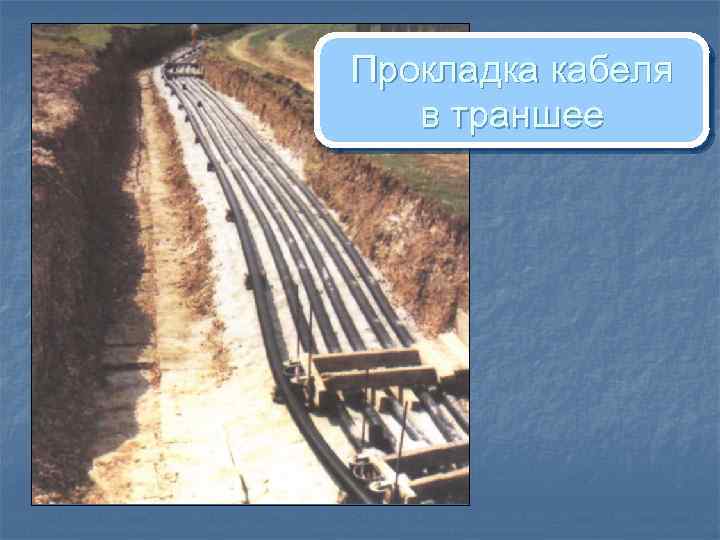

Прокладка кабеля в траншее

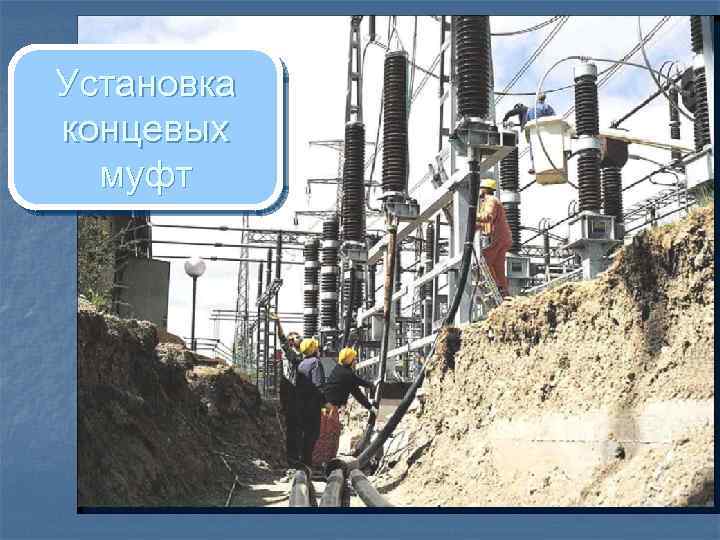

Установка концевых муфт

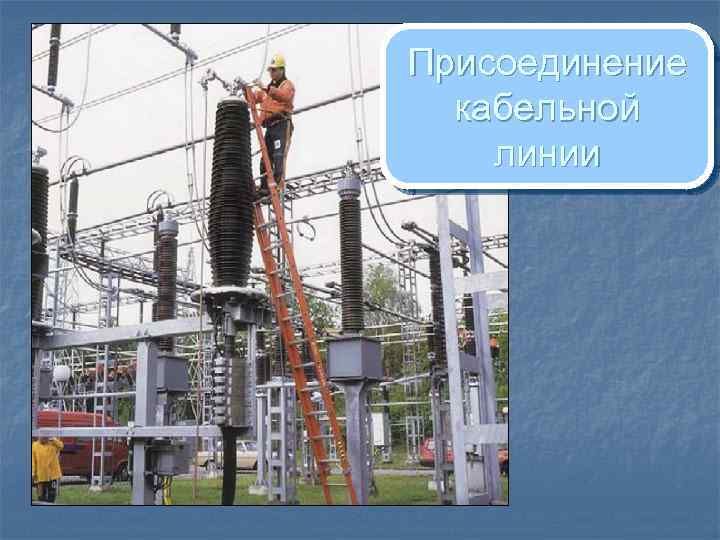

Присоединение кабельной линии

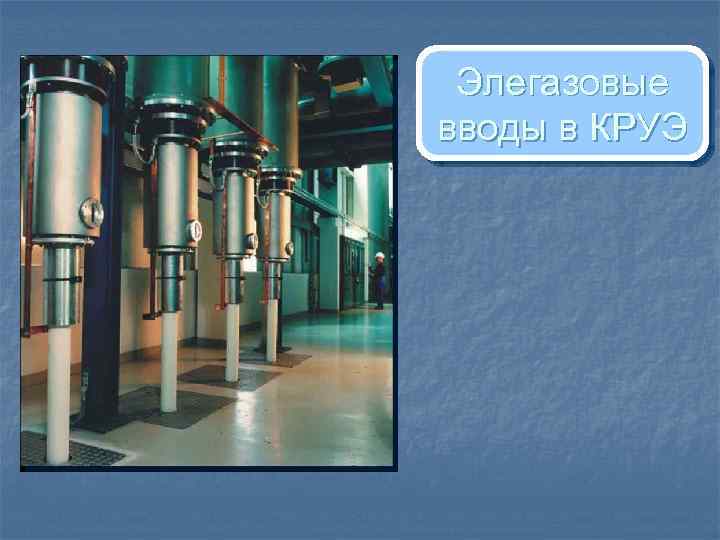

Элегазовые вводы в КРУЭ

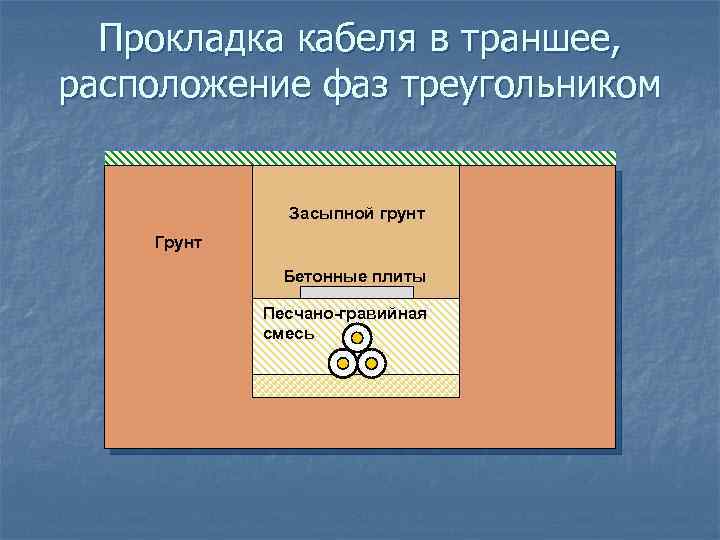

Прокладка кабеля в траншее, расположение фаз треугольником Засыпной грунт Грунт Бетонные плиты Песчано-гравийная смесь

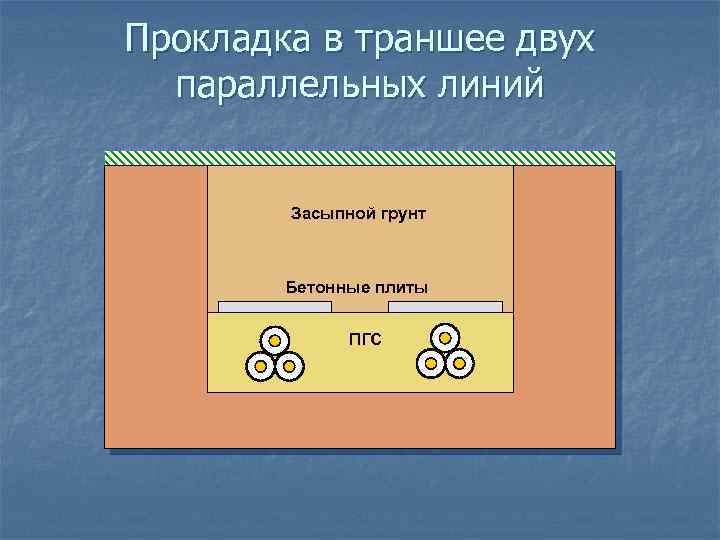

Прокладка в траншее двух параллельных линий Засыпной грунт Бетонные плиты ПГС

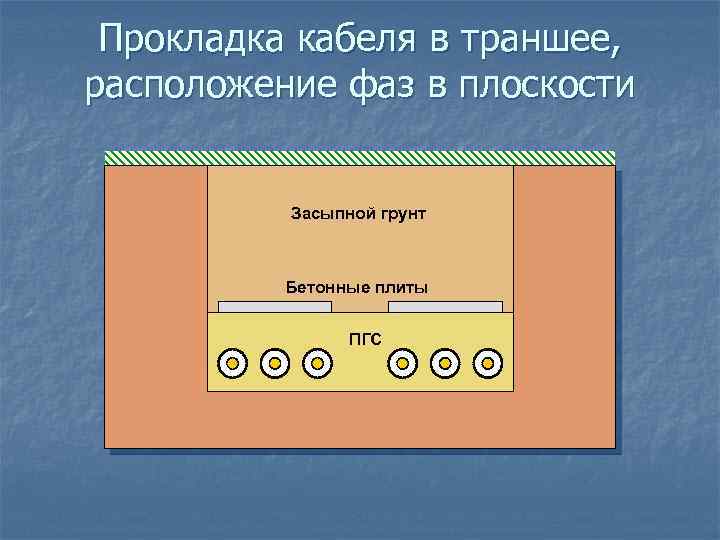

Прокладка кабеля в траншее, расположение фаз в плоскости Засыпной грунт Бетонные плиты ПГС

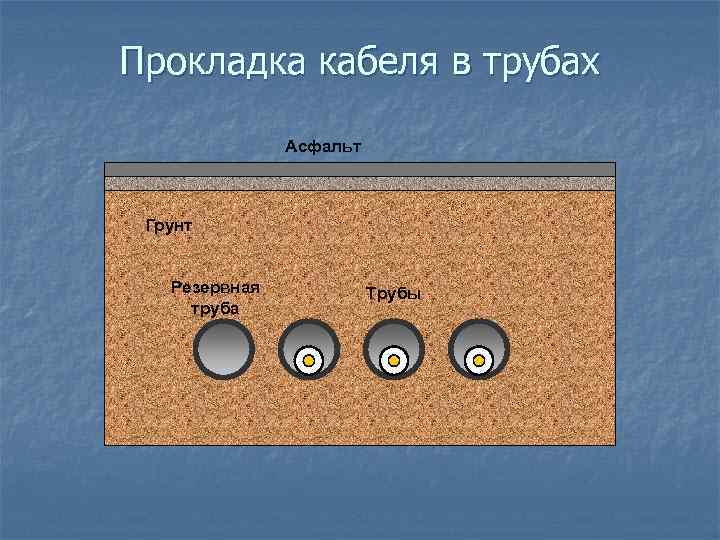

Прокладка кабеля в трубах Асфальт Грунт Резервная труба Трубы
Прокладка кабеля в блоках Железная дорога Блок Грунт Резервный канал

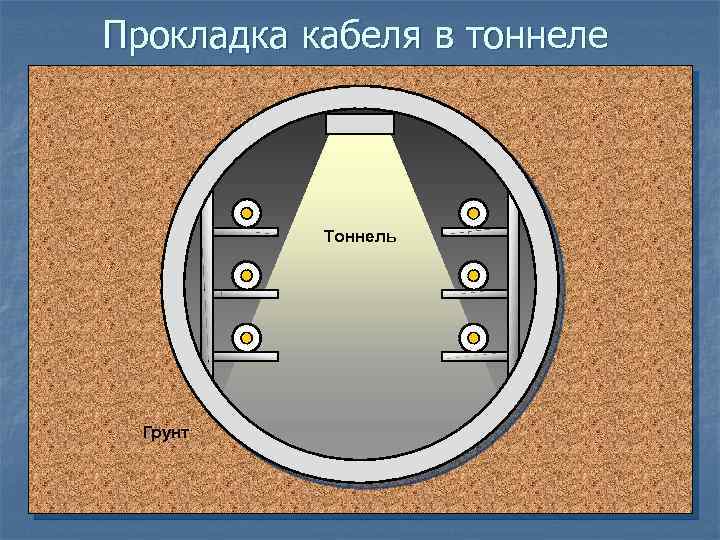

Прокладка кабеля в тоннеле Тоннель Грунт

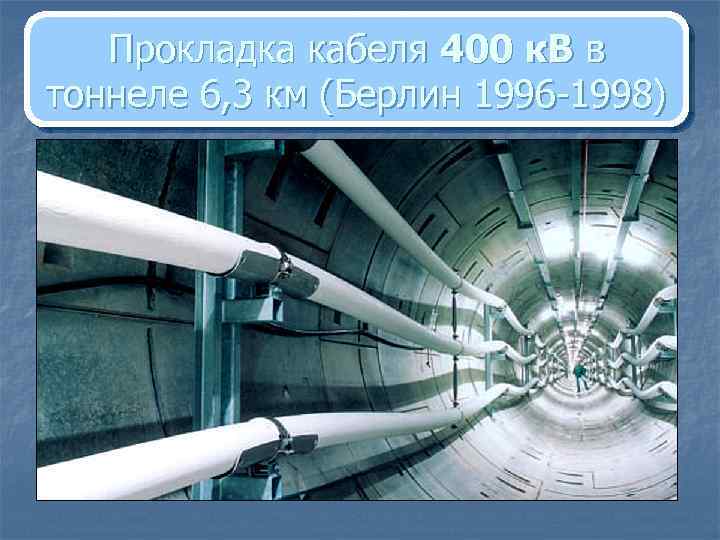

Прокладка кабеля 400 к. В в тоннеле 6, 3 км (Берлин 1996 -1998)
Основные причины прокладки кабеля n n Невозможность строительства ВЛ Повышенные требования к надежности и безопасности электроснабжения Ввод новых мощностей в городах Освобождение земли в городах под застройку

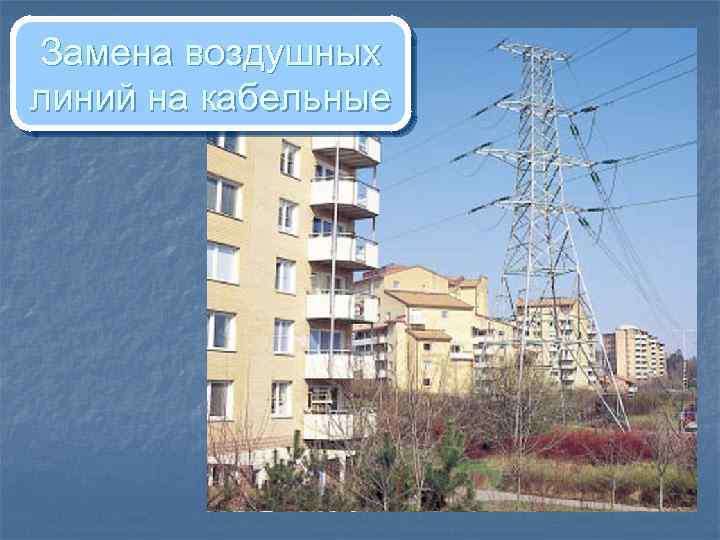

Замена воздушных линий на кабельные
