Кабельные изделия
Конструктивные элементы кабеля 1 - Токопроводящая жила 2 – Изоляция 3 – Поясная изоляция 4 - Экран 5 – Броня из двух стальных лент 6 - Оболочка ↓
1. Классификация по составу конструктивных элементов. Изолированные и неизолированные провода Шнуры Кабели ↓

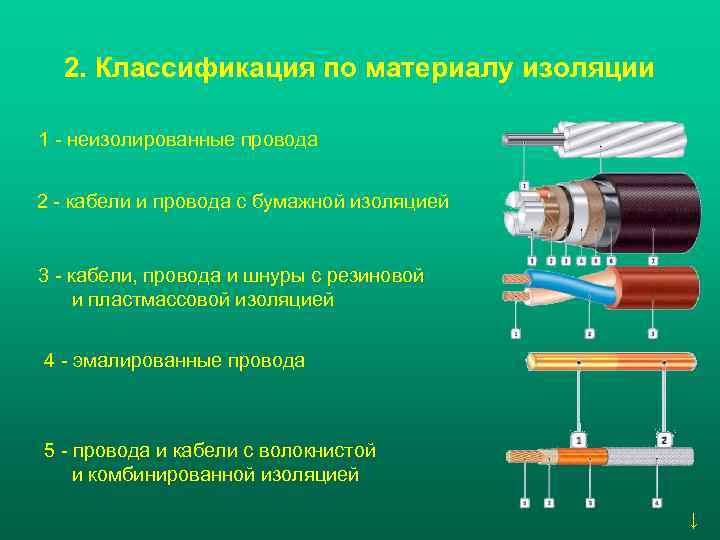

2. Классификация по материалу изоляции 1 - неизолированные провода 2 - кабели и провода с бумажной изоляцией 3 - кабели, провода и шнуры с резиновой и пластмассовой изоляцией 4 - эмалированные провода 5 - провода и кабели с волокнистой и комбинированной изоляцией ↓
3. Классификация по назначению 1 - Кабели и провода высокого напряжения 2 - Кабели и провода низкого напряжения 3 - Радиочастотные кабели 4 - Кабели и провода связи 5 - Обмоточные провода ↓

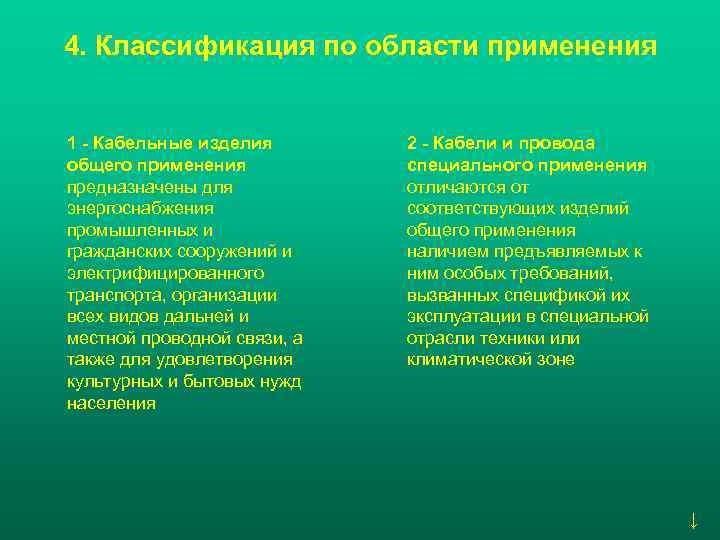

4. Классификация по области применения 1 - Кабельные изделия общего применения предназначены для энергоснабжения промышленных и гражданских сооружений и электрифицированного транспорта, организации всех видов дальней и местной проводной связи, а также для удовлетворения культурных и бытовых нужд населения 2 - Кабели и провода специального применения отличаются от соответствующих изделий общего применения наличием предъявляемых к ним особых требований, вызванных спецификой их эксплуатации в специальной отрасли техники или климатической зоне ↓

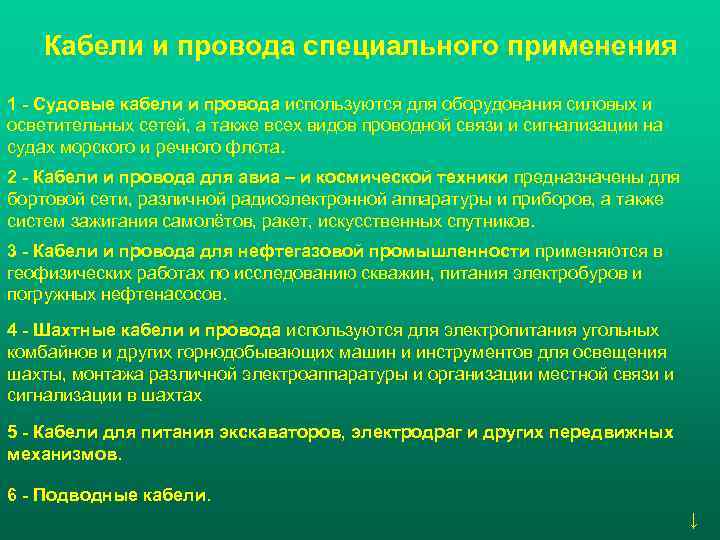

Кабели и провода специального применения 1 - Судовые кабели и провода используются для оборудования силовых и осветительных сетей, а также всех видов проводной связи и сигнализации на судах морского и речного флота. 2 - Кабели и провода для авиа – и космической техники предназначены для бортовой сети, различной радиоэлектронной аппаратуры и приборов, а также систем зажигания самолётов, ракет, искусственных спутников. 3 - Кабели и провода для нефтегазовой промышленности применяются в геофизических работах по исследованию скважин, питания электробуров и погружных нефтенасосов. 4 - Шахтные кабели и провода используются для электропитания угольных комбайнов и других горнодобывающих машин и инструментов для освещения шахты, монтажа различной электроаппаратуры и организации местной связи и сигнализации в шахтах 5 - Кабели для питания экскаваторов, электродраг и других передвижных механизмов. 6 - Подводные кабели. ↓

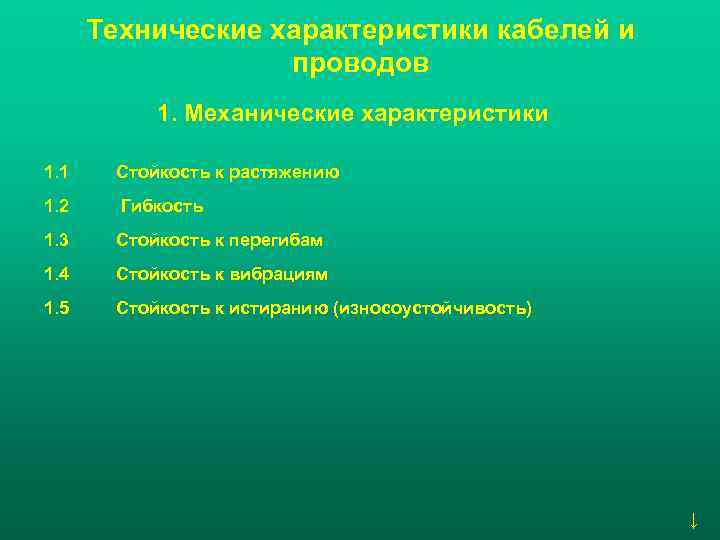

Технические характеристики кабелей и проводов 1. Механические характеристики 1. 1 Стойкость к растяжению 1. 2 Гибкость 1. 3 Стойкость к перегибам 1. 4 Стойкость к вибрациям 1. 5 Стойкость к истиранию (износоустойчивость) ↓
1. 1 Стойкость к растяжению 1 - стальной трос 2 - сердечник кабеля 3 - оболочка из полиэтилена 1 – стальной сердечник 2 – повив из проволок ↓
1. 2 Гибкость 1 Кабели и провода нормальной гибкости предназначены для неподвижной прокладки, а монтажные изгибы для них ограничены кратностью изгибов 10 -20 диаметров. 2 Гибкие кабели также прокладываются неподвижно, но условия монтажа для них сложнее, кратность изгибов 7 -10 диаметров 3 Особо гибкие провода и кабели предназначены для подвижной эксплуатации, кратность изгибов 3 -5 диаметров. ↓

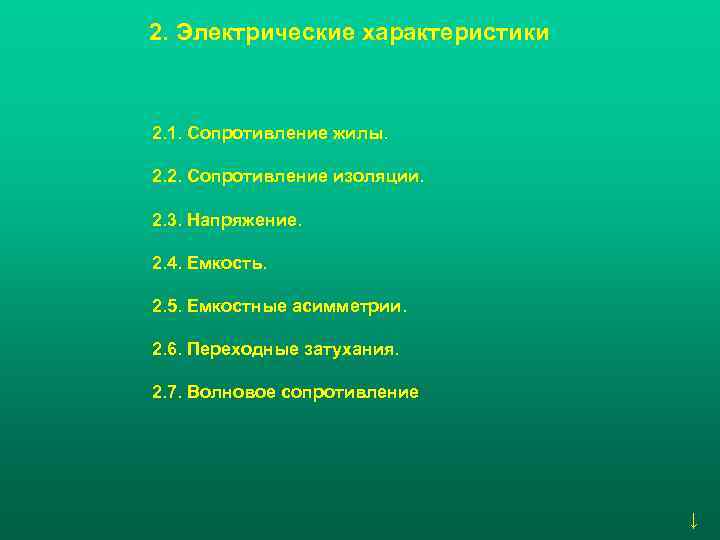

2. Электрические характеристики 2. 1. Сопротивление жилы. 2. 2. Сопротивление изоляции. 2. 3. Напряжение. 2. 4. Емкость. 2. 5. Емкостные асимметрии. 2. 6. Переходные затухания. 2. 7. Волновое сопротивление ↓

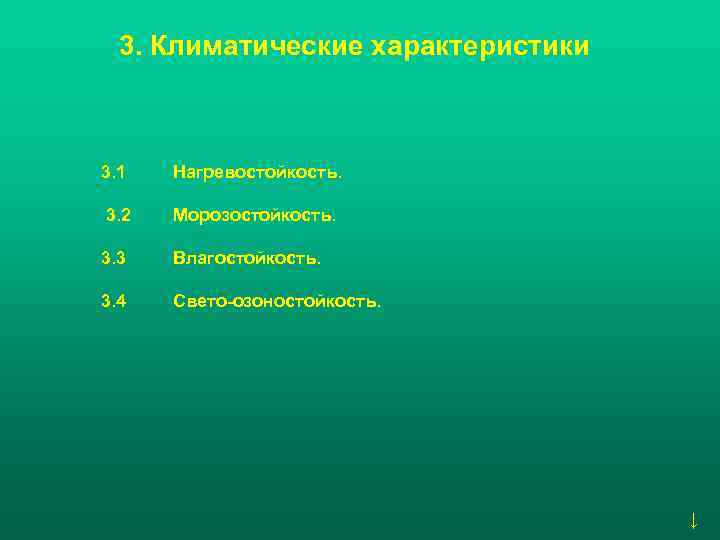

3. Климатические характеристики 3. 1 Нагревостойкость. 3. 2 Морозостойкость. 3. 3 Влагостойкость. 3. 4 Свето-озоностойкость. ↓
4. Химические характеристики 1 – Стойкость к агрессивным средам 2 – Негорючесть КАБЕЛЬНЫЕ ИЗДЕЛИЯ ГОРЮЧИЕ НГ-HF композиции не содержащие гаогенов НЕ ПОДДЕРЖИВАЮЩИЕ ГОРЕНИЕ НГ-LS с пониженным дымои газовыделением НЕГОРЮЧИЕ НГ-FR огнестойкие кабели (могут быть LS и HF) ↓

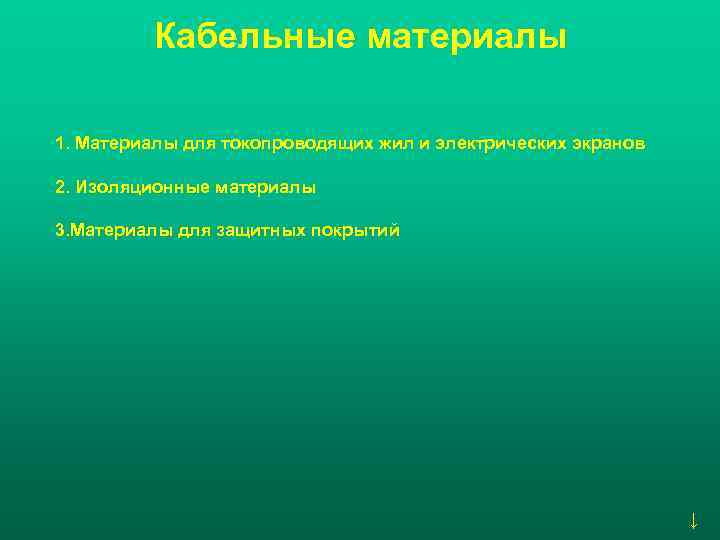

Кабельные материалы 1. Материалы для токопроводящих жил и электрических экранов 2. Изоляционные материалы 3. Материалы для защитных покрытий ↓
1. Материалы для токопроводящих жил и электрических экранов 1. 1 Медная проволока 1. 2 Алюминиевая проволока 1. 3 Стальная проволока Кабель с медными жилами Кабель с алюминиевыми жилами Провод со стальным сердечником ↓
2. Изоляционные материалы 1 - Природные (х/б пряжа, натуральный шёлк и каучук, асбест и т. д. ) 2 - Искусственные, получаемые путём химической обработки природных высокомолекулярных соединений (кабельная бумага, вискозный шёлк и ацетатный шёлк) 3 - Синтетические полимерные соединения ↓
2. 1 Изоляционные резиновые смеси. Основное достоинство этих материалов – их исключительная гибкость, технологичность и сравнительно небольшая стоимость, хотя резиновая изоляция и требует конструирования специальных защитных покровов из-за недостаточной механической прочности и влагостойкости изоляционных резин. Кабель с резиновой изоляцией и оболочкой ↓

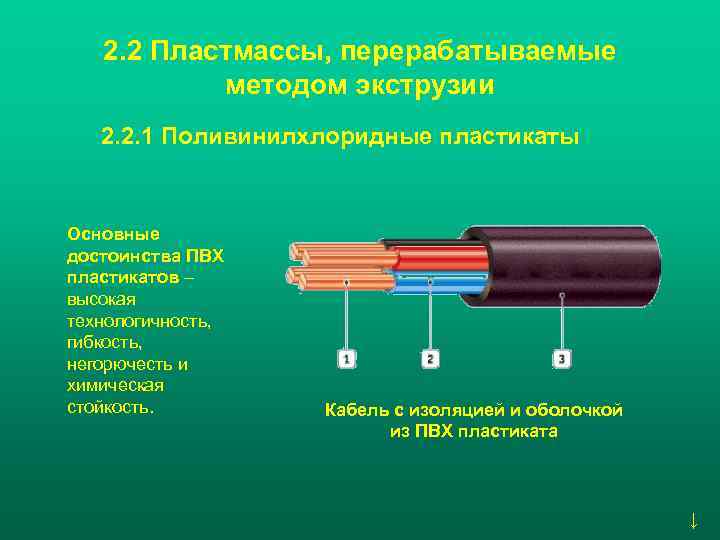

2. 2 Пластмассы, перерабатываемые методом экструзии 2. 2. 1 Поливинилхлоридные пластикаты Основные достоинства ПВХ пластикатов – высокая технологичность, гибкость, негорючесть и химическая стойкость. Кабель с изоляцией и оболочкой из ПВХ пластиката ↓
2. 2. 2 Полиэтилен Обладает хорошими электроизоляционными свойствами, что и определяет его использование в качестве изоляции высоковольтных, радиочастотных кабелей и кабелей связи. Этот ПЭ весьма технологичен, влагостоек, механически прочен и инертен по отношению к большинству агрессивных сред. ↓

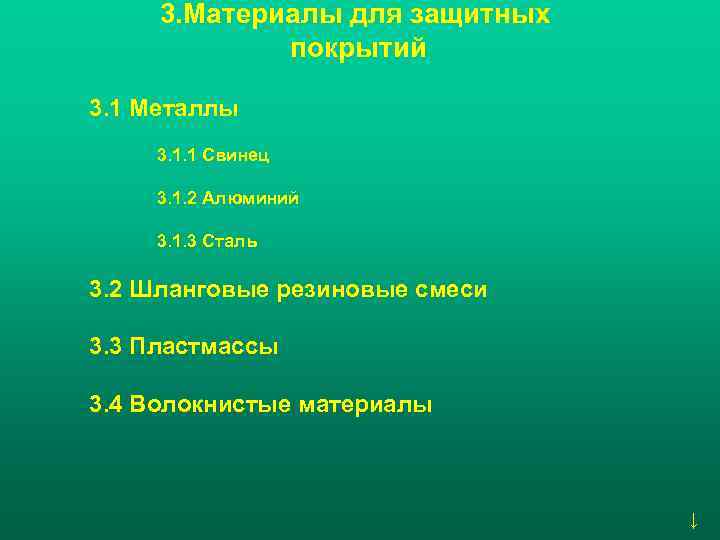

3. Материалы для защитных покрытий 3. 1 Металлы 3. 1. 1 Свинец 3. 1. 2 Алюминий 3. 1. 3 Сталь 3. 2 Шланговые резиновые смеси 3. 3 Пластмассы 3. 4 Волокнистые материалы ↓

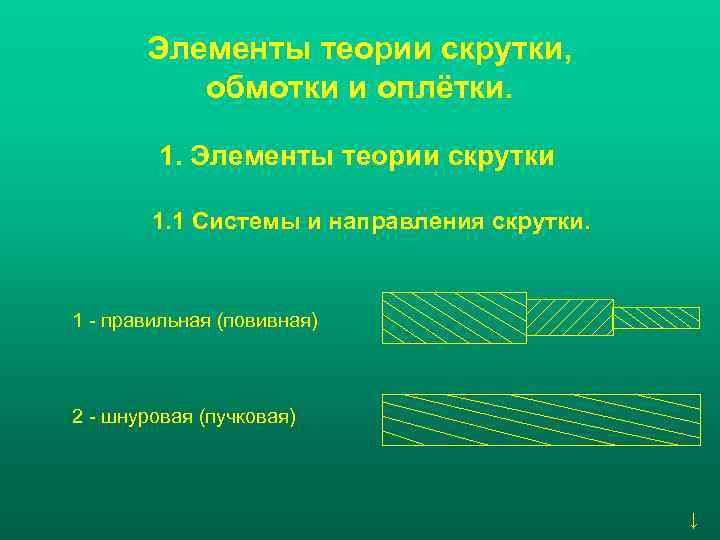

Элементы теории скрутки, обмотки и оплётки. 1. Элементы теории скрутки 1. 1 Системы и направления скрутки. 1 - правильная (повивная) 2 - шнуровая (пучковая) ↓

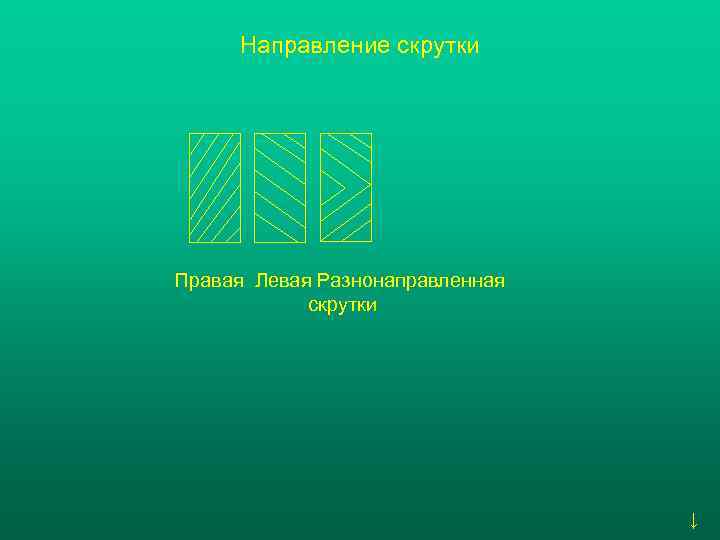

Направление скрутки Правая Левая Разнонаправленная скрутки ↓

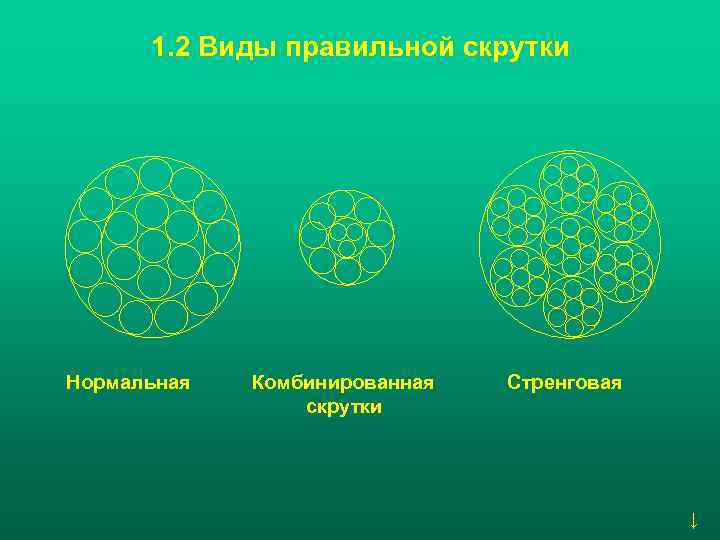

1. 2 Виды правильной скрутки Нормальная Комбинированная скрутки Стренговая ↓
1. 3 Основные конструкции нормальной правильной скрутки ↓
1. 4 Основные параметры скрутки • Шаг скрутки Расстояние, соответствующее одному полному обороту проволоки вокруг оси жилы • Коэффициент скрутки или кратность показывает длину шага в диаметрах • Укрутка Относительное приращение длины проволок при скрутке ↓

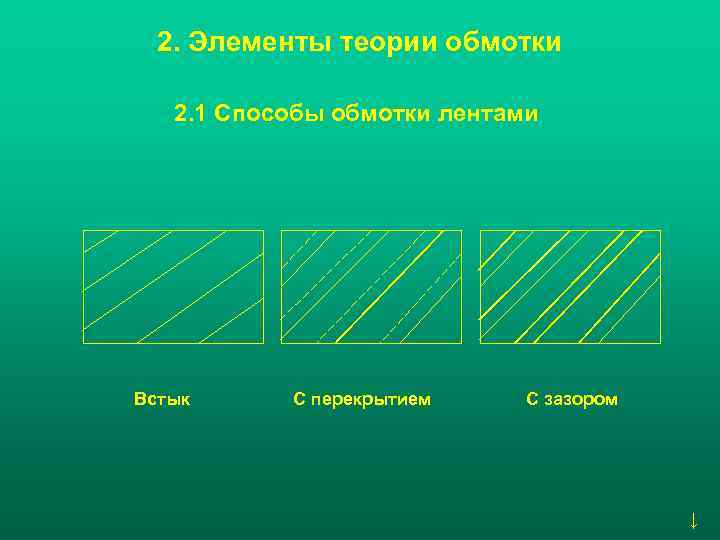

2. Элементы теории обмотки 2. 1 Способы обмотки лентами Встык С перекрытием С зазором ↓
2. 2. Основные параметры и соотношения обмотки лентами. • • • Шаг обмотки Угол обмотки Ширина ленты Величина перекрытия (зазора) Коэффициент перекрытия (зазора) ↓

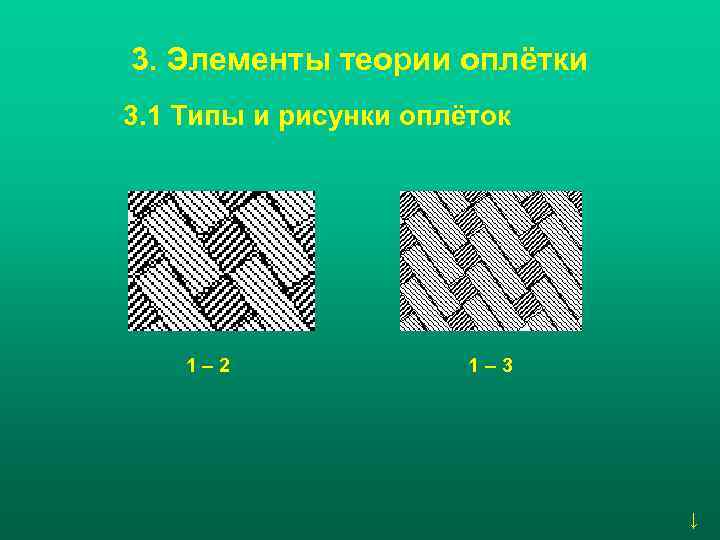

3. Элементы теории оплётки 3. 1 Типы и рисунки оплёток 1– 2 1– 3 ↓

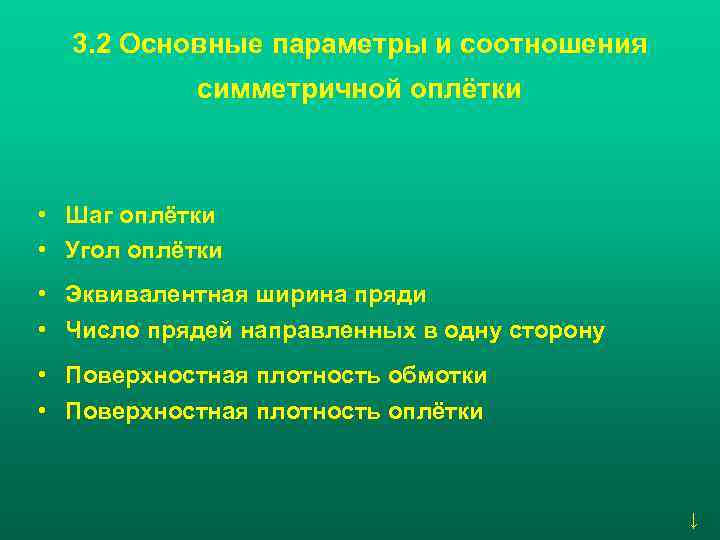

3. 2 Основные параметры и соотношения симметричной оплётки • Шаг оплётки • Угол оплётки • Эквивалентная ширина пряди • Число прядей направленных в одну сторону • Поверхностная плотность обмотки • Поверхностная плотность оплётки ↓

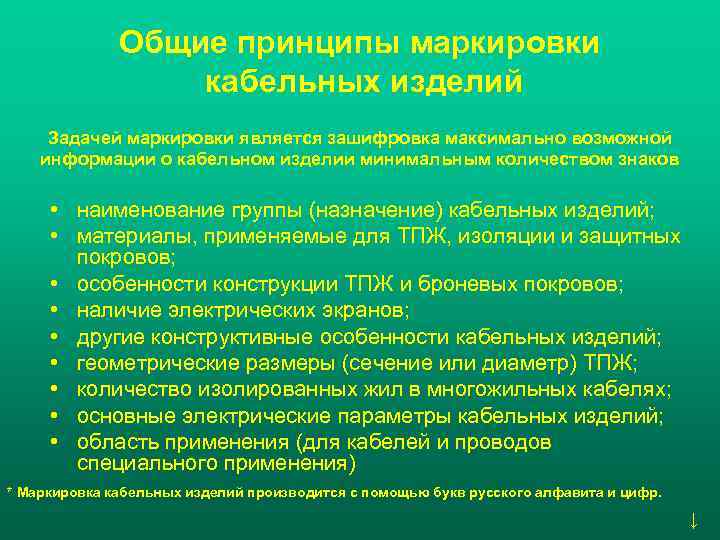

Общие принципы маркировки кабельных изделий Задачей маркировки является зашифровка максимально возможной информации о кабельном изделии минимальным количеством знаков • наименование группы (назначение) кабельных изделий; • материалы, применяемые для ТПЖ, изоляции и защитных покровов; • особенности конструкции ТПЖ и броневых покровов; • наличие электрических экранов; • другие конструктивные особенности кабельных изделий; • геометрические размеры (сечение или диаметр) ТПЖ; • количество изолированных жил в многожильных кабелях; • основные электрические параметры кабельных изделий; • область применения (для кабелей и проводов специального применения) * Маркировка кабельных изделий производится с помощью букв русского алфавита и цифр. ↓
Примеры маркировки Пример обозначения: «Кабель АВВГ 3 х 25 – 1 ГОСТ 16442 – 80 » алюминиевая токопроводящая жила изоляция из ПВХ пластиката наружная оболочка из ПВХ пластиката отсутствие наружных защитных покровов число жил номинальное сечение токопроводящей жилы, мм 2 номинальное напряжение в к. В обозначение технических условий ↓

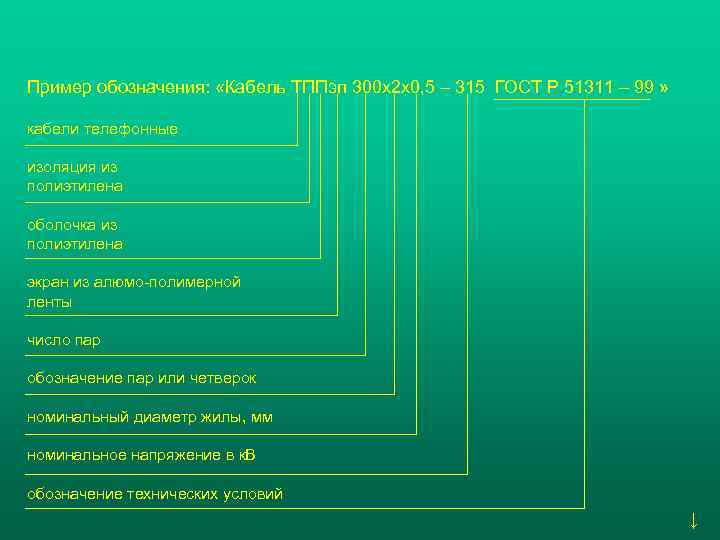

Пример обозначения: «Кабель ТППэп 300 х2 х0, 5 – 315 ГОСТ Р 51311 – 99 » кабели телефонные изоляция из полиэтилена оболочка из полиэтилена экран из алюмо-полимерной ленты число пар обозначение пар или четверок номинальный диаметр жилы, мм номинальное напряжение в к. В обозначение технических условий ↓
Вид информации Марка М Магистральный кабель связи МКПБ ПЭ Провод эмалированный ПЭВ Радиочастотный кабель РК М Монтажный провод МГВ К Контрольный кабель КВВГ К Корабельный кабель (судовой) КНР БП Бортовой провод (для авиации) БПВЛ Т Для тропического климата АВВГ-Т Т Материалы ТПЖ Расшифровка Р Наименование групп КИ и спец. областей Применения Условное буквенное обозначение Теплостойкие КИ М Медь ВВГ А Алюминий АВВГ АС Сталь + Алюминий АС Б Бронза Бр. ФО МТ Манганин твёрдый ПШДМТ КМ Константан мягкий ПЭТВКМ НХ Нихром ПЭНХ ↓
Материалы изоляции ПБРА Резина АВРБГ В ПВХ ВВГ П ПЭ ТПП Ф Фторопласт РДТФ С Стекло ПСД ДА Асбест (ровница) ПДА Ш Шёлк ЛЭШД В Эмальлак «Винифлекс» ПЭВ С Свинец МКТС А Алюминий АВАШв Р Резина шланговая РПШ НР Негорючая резина шланговая КНР К Капрон ЛЭПКО С Особенности Конструкций ТПЖ Бумага Р Материалы защитных Покровов Б Стекло ПСДК П Прямоугольная форма Ф Фасонная П Полая Г Гибкая УВГ ОГ Особо гибкая УВОГ У Усиленная Бр. ФО ↓
Конструкция Броневых и других защитных покровов Г Брони нет (кабель голый) АКВВГ Б Броня из металлических лент АВВБ К Броня из круглых проволок КРК Л ЗП из волокнистых материалов, лакированные БПВЛ Наличие электрических экранов Э Экранированные кабели и провода КВВГЭ Другие Конструктивные особенности кабелей и проводов О С отдельно экранированными ТПЖ К Коаксиальный радиочастотный РК Д Симметричный радиочастотный РД Г Продольно герметизированный М Малогабаритные кабели и провода МКТС
