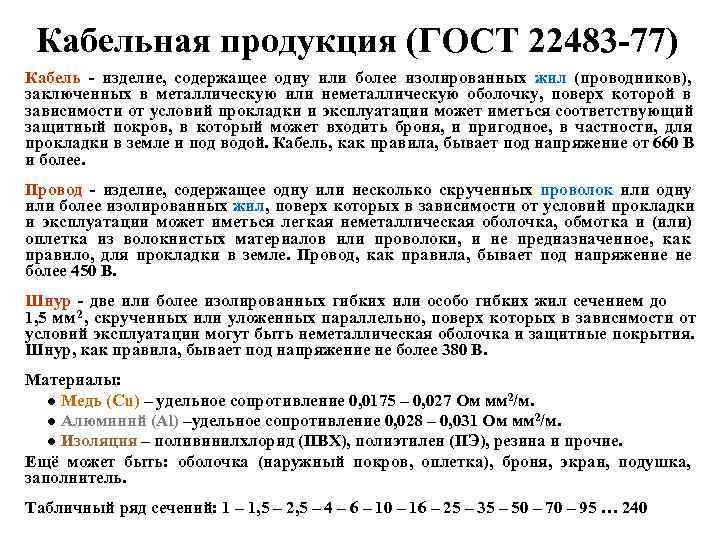

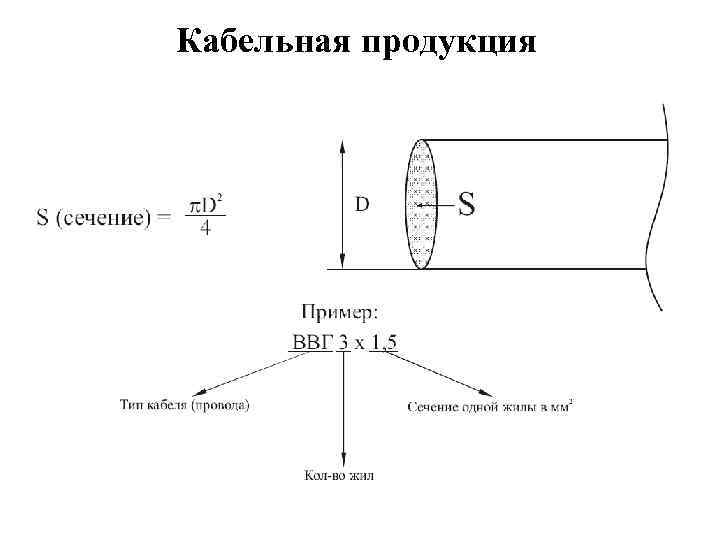

Кабельная продукция (ГОСТ 22483 -77) Кабель - изделие, содержащее одну или более изолированных жил (проводников), заключенных в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий защитный покров, в который может входить броня, и пригодное, в частности, для прокладки в земле и под водой. Кабель, как правила, бывает под напряжение от 660 В и более. Провод - изделие, содержащее одну или несколько скрученных проволок или одну или более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься легкая неметаллическая оболочка, обмотка и (или) оплетка из волокнистых материалов или проволоки, и не предназначенное, как правило, для прокладки в земле. Провод, как правила, бывает под напряжение не более 450 В. Шнур - две или более изолированных гибких или особо гибких жил сечением до 1, 5 мм 2 , скрученных или уложенных параллельно, поверх которых в зависимости от условий эксплуатации могут быть неметаллическая оболочка и защитные покрытия. Шнур, как правила, бывает под напряжение не более 380 В. Материалы: ● Медь (Cu) – удельное сопротивление 0, 0175 – 0, 027 Oм мм 2/м. ● Алюминий (Al) –удельное сопротивление 0, 028 – 0, 031 Oм мм 2/м. ● Изоляция – поливинилхлорид (ПВХ), полиэтилен (ПЭ), резина и прочие. Ещё может быть: оболочка (наружный покров, оплетка), броня, экран, подушка, заполнитель. Табличный ряд сечений: 1 – 1, 5 – 2, 5 – 4 – 6 – 10 – 16 – 25 – 35 – 50 – 70 – 95 … 240

Кабельная продукция

Классы жил Жилы класса 1 и 2, предназначены для кабелей и проводов стационарной прокладки. Жилы 3 – 6 предназначены для кабелей, проводов и шнуров нестационарной прокладки и стационарной прокладки, требующей повышенной гибкости при монтаже.

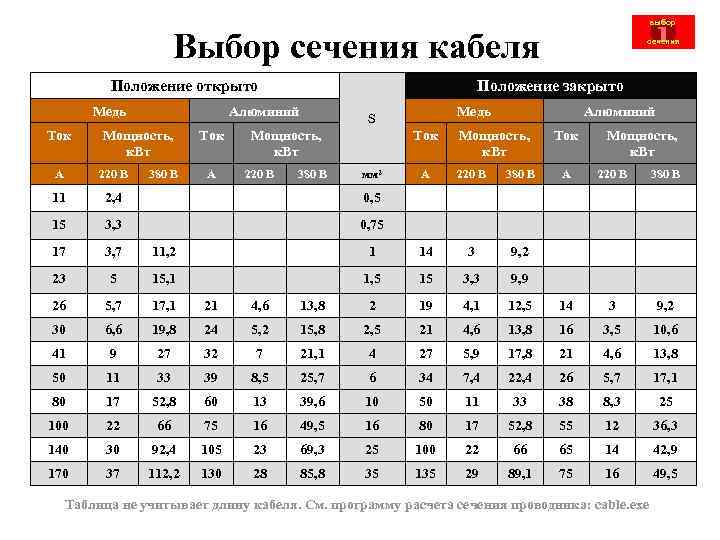

выбор Выбор сечения кабеля сечения Положение открыто Положение закрыто Медь Алюминий Медь Алюминий S Ток Мощность, Ток Мощность, Ток Мощность, к. Вт к. Вт А 220 В 380 В А 220 В 380 В мм 2 А 220 В 380 В А 220 В 380 В 11 2, 4 0, 5 15 3, 3 0, 75 17 3, 7 11, 2 1 14 3 9, 2 23 5 15, 1 1, 5 15 3, 3 9, 9 26 5, 7 17, 1 21 4, 6 13, 8 2 19 4, 1 12, 5 14 3 9, 2 30 6, 6 19, 8 24 5, 2 15, 8 2, 5 21 4, 6 13, 8 16 3, 5 10, 6 41 9 27 32 7 21, 1 4 27 5, 9 17, 8 21 4, 6 13, 8 50 11 33 39 8, 5 25, 7 6 34 7, 4 22, 4 26 5, 7 17, 1 80 17 52, 8 60 13 39, 6 10 50 11 33 38 8, 3 25 100 22 66 75 16 49, 5 16 80 17 52, 8 55 12 36, 3 140 30 92, 4 105 23 69, 3 25 100 22 66 65 14 42, 9 170 37 112, 2 130 28 85, 8 35 135 29 89, 1 75 16 49, 5 Таблица не учитывает длину кабеля. См. программу расчета сечения проводника: cable. exe

Силовые кабели 1 КГ Кабели силовые Предназначен для присоединения гибкие с медными различных передвижных механизмов. жилами, с резиновой Рабочее напряжение: до 660 В изоляцией в Температура эксплуатации: от – 40 до резиновой оболочке +50 С. Кабели силовые с 2 NYM медной жилой в ПВХ Предназначен для промышленного и изоляции с бытового стационарного монтажа оболочкой из ПВХ цепей электрического освещения и пластиката серого силового оборудования. цвета и Рабочее напряжение: до 660 В, промежуточной Температура эксплуатации: от- оболочкой из 30 Сдо+50 С. мелонаполненной резины 3 ВВГ Кабели силовые с Предназначены для передачи и медной жилой в распределения электрической энергии изоляции из ПВХ в стационарных установках пластиката Рабочее напряжение: до 660 В или 1000 В Температура эксплуатации: от- 50 Сдо+50 С. 4 АВВГ Кабели силовые с Предназначены для передачи и алюминиевой жилой распределения электрической энергии в изоляции из ПВХ в стационарных установках пластиката Рабочее напряжение: 660 В или 1000 В Температура эксплуатации: от-

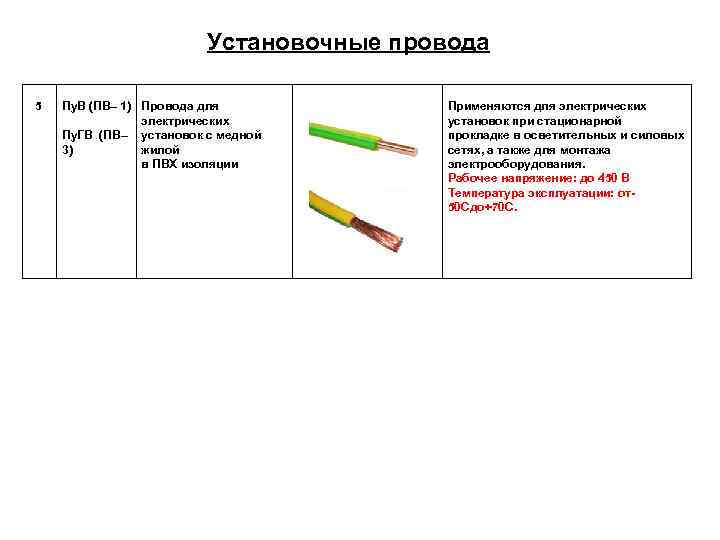

Установочные провода 5 Пу. В (ПВ– 1) Провода для Применяются для электрических установок при стационарной Пу. ГВ (ПВ– установок с медной прокладке в осветительных и силовых 3) жилой сетях, а также для монтажа в ПВХ изоляции электрооборудования. Рабочее напряжение: до 450 В Температура эксплуатации: от- 50 Сдо+70 С.

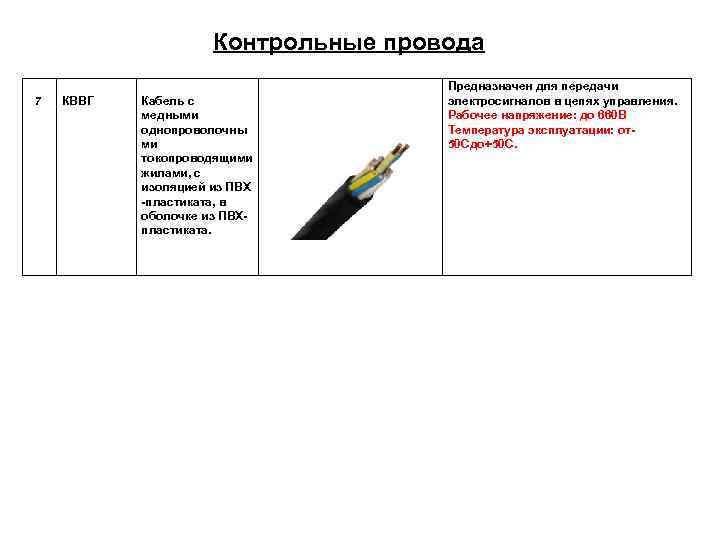

Контрольные провода Предназначен для передачи 7 КВВГ Кабель с электросигналов в цепях управления. медными Рабочее напряжение: до 660 В однопроволочны Температура эксплуатации: от- ми 50 Сдо+50 С. токопроводящими жилами, с изоляцией из ПВХ -пластиката, в оболочке из ПВХ- пластиката.

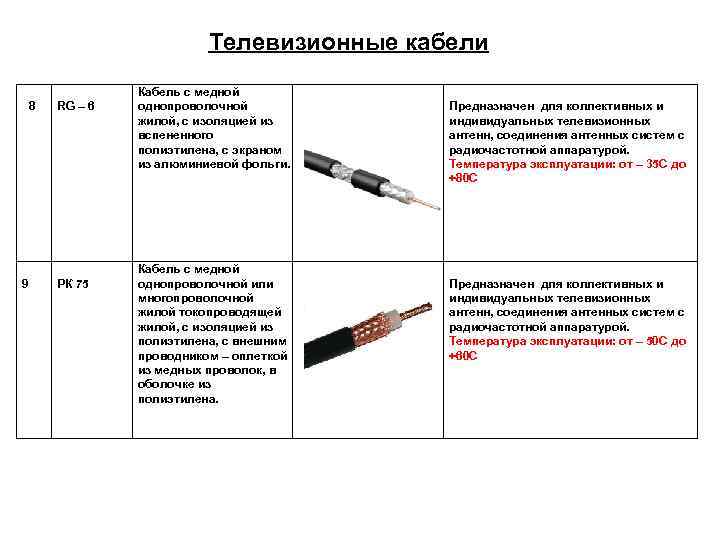

Телевизионные кабели Кабель с медной 8 RG – 6 однопроволочной Предназначен для коллективных и жилой, с изоляцией из индивидуальных телевизионных вспененного антенн, соединения антенных систем с полиэтилена, с экраном радиочастотной аппаратурой. из алюминиевой фольги. Температура эксплуатации: от – 35 С до +80 С Кабель с медной 9 РК 75 однопроволочной или Предназначен для коллективных и многопроволочной индивидуальных телевизионных жилой токопроводящей антенн, соединения антенных систем с жилой, с изоляцией из радиочастотной аппаратурой. полиэтилена, с внешним Температура эксплуатации: от – 50 С до проводником – оплеткой +60 С из медных проволок, в оболочке из полиэтилена.

Кабели и провода связи Предназначен для прокладки в 10 ТППэп Кабель с медными телефонной канализации, в однопроволочными коллекторах, шахтах, по стенам зданий токопроводящими и подвески на воздушных линиях жилами, с изоляцией связи. из полиэтилена, Температура эксплуатации: от – 50 С до оболочкой из +60 С полиэтилена, экранированный. Предназначен для стационарной 11 ТРП Провод телефонный скрытой и открытой абонентской распределительный проводки телефонной однопарный с распределительной сети внутри полиэтиленовой помещений и по наружным стенам изоляцией. зданий. Температура эксплуатации: от – 60º С до +65º С Предназначен для внутренней 12 ШТЛПВ Шнур телефонный проводки телефонной сети, линейный плоский в соединения аппарата с розеткой, изоляции из смеси совместим со специальными ПЭ и ПП, в оболочке разъёмами. из ПВХ Температура эксплуатации: от – 10 С до +50 С 13 «Витая Кабель с медными Предназначен для локальных пара» однопроволочными компьютерных сетей и UTP, FTP или структурированных кабельных систем. многопроволочными Температура эксплуатации: от – 20 С до токопроводящими +60 С жилами, с изоляцией из полиэтилена, в

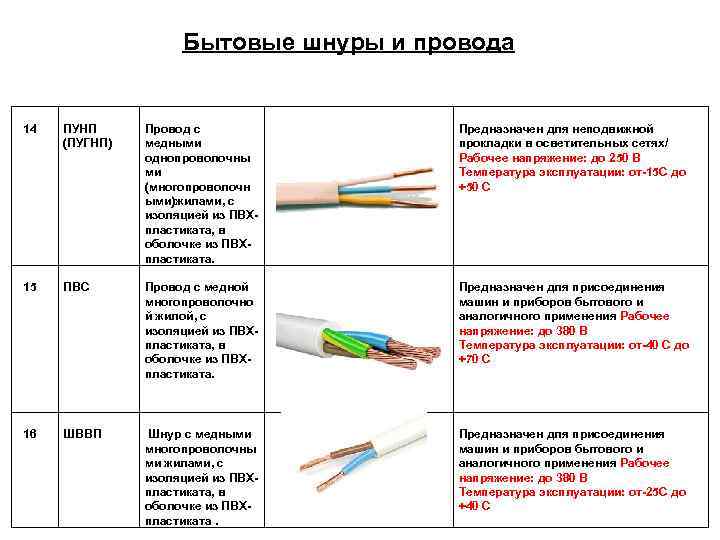

Бытовые шнуры и провода 14 ПУНП Провод с Предназначен для неподвижной (ПУГНП) медными прокладки в осветительных сетях/ однопроволочны Рабочее напряжение: до 250 В ми Температура эксплуатации: от-15 С до (многопроволочн +50 С ыми)жилами, с изоляцией из ПВХ- пластиката, в оболочке из ПВХ- пластиката. 15 ПВС Провод с медной Предназначен для присоединения многопроволочно машин и приборов бытового и й жилой, с аналогичного применения Рабочее изоляцией из ПВХ- напряжение: до 380 В пластиката, в Температура эксплуатации: от-40 С до оболочке из ПВХ- +70 С пластиката. 16 ШВВП Шнур с медными Предназначен для присоединения многопроволочны машин и приборов бытового и ми жилами, с аналогичного применения Рабочее изоляцией из ПВХ- напряжение: до 380 В пластиката, в Температура эксплуатации: от-25 С до оболочке из ПВХ- +40 С пластиката.

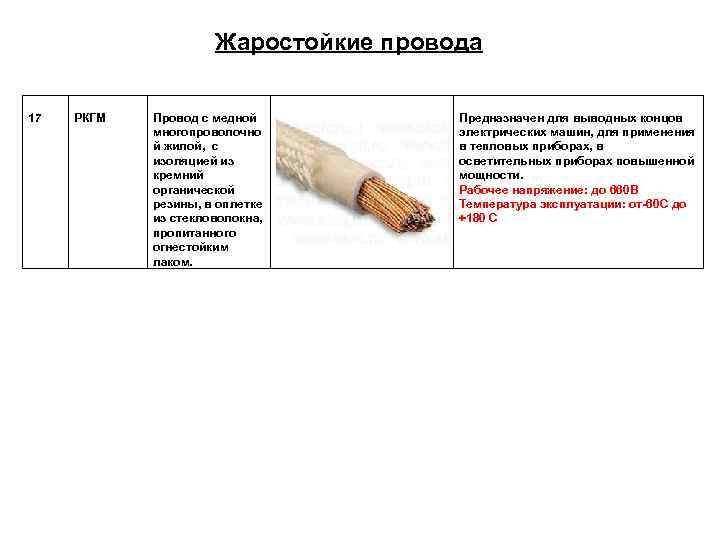

Жаростойкие провода 17 РКГМ Провод с медной Предназначен для выводных концов многопроволочно электрических машин, для применения й жилой, с в тепловых приборах, в изоляцией из осветительных приборах повышенной кремний мощности. органической Рабочее напряжение: до 660 В резины, в оплетке Температура эксплуатации: от-60 С до из стекловолокна, +180 С пропитанного огнестойким лаком.

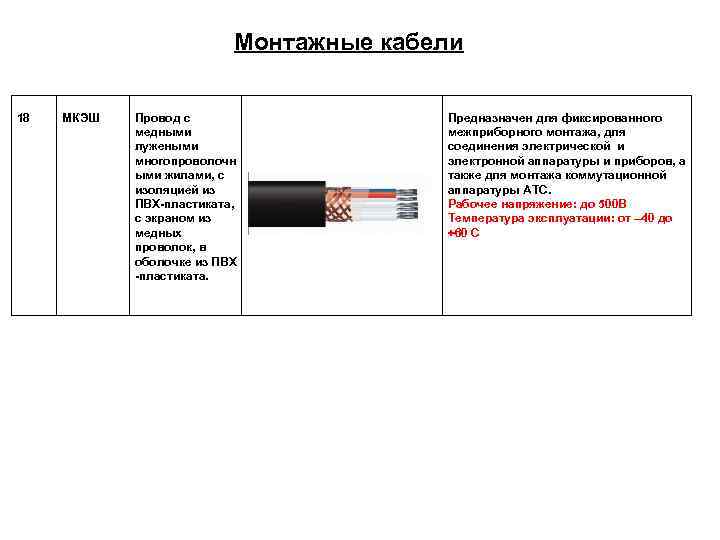

Монтажные кабели 18 МКЭШ Провод с Предназначен для фиксированного медными межприборного монтажа, для лужеными соединения электрической и многопроволочн электронной аппаратуры и приборов, а ыми жилами, с также для монтажа коммутационной изоляцией из аппаратуры АТС. ПВХ-пластиката, Рабочее напряжение: до 500 В с экраном из Температура эксплуатации: от – 40 до медных +60 С проволок, в оболочке из ПВХ -пластиката.

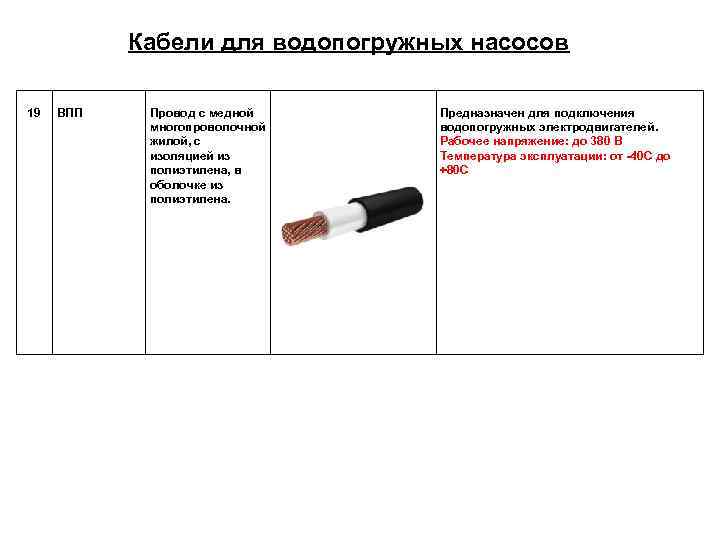

Кабели для водопогружных насосов 19 ВПП Провод с медной Предназначен для подключения многопроволочной водопогружных электродвигателей. жилой, с Рабочее напряжение: до 380 В изоляцией из Температура эксплуатации: от -40 С до полиэтилена, в +80 С оболочке из полиэтилена.

Бронированные силовые кабели АВБб. Шв Кабель с алюминиевыми 20 однопроволочными и Предназначен для передачи и многопроволчными распределения токопроводящими жилами, с электроэнергии при изоляцией из ПВХ-пластиката, прокладке в земле. в оболочке из ПВХ-пластиката, Рабочее напряжение: до 1000 бронированный. В Температура эксплуатации: от -50 С до +50 С 21 ААБл Кабель силовой с Предназначен для передачи и алюминиевыми распределении токопроводящими жилами с электроэнергии в пропитанной бумажной стационарных установках в изоляцией, в алюминиевой электрических сетях. оболочке, с защитным Прокладывается в земле. покровом типа Бл (подушка, Рабочее напряжение: до броня из стальных лент и 10000 В наружный покров) Температура эксплуатации: от -50 С до +50 С

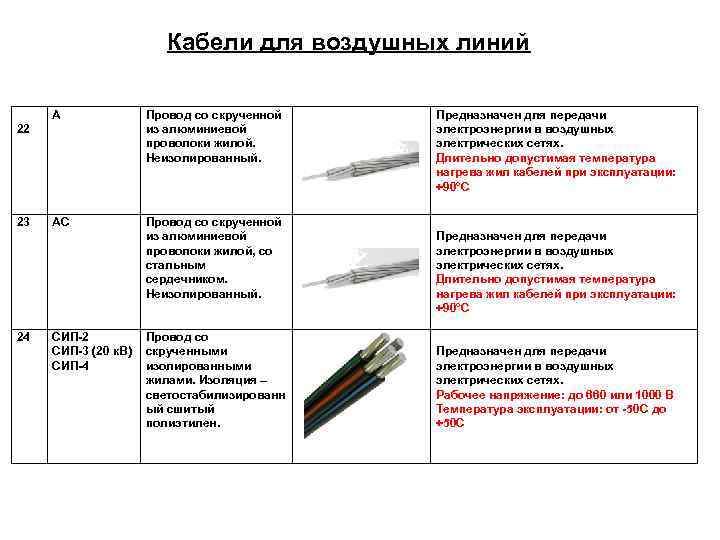

Кабели для воздушных линий А Провод со скрученной Предназначен для передачи 22 из алюминиевой электроэнергии в воздушных проволоки жилой. электрических сетях. Неизолированный. Длительно допустимая температура нагрева жил кабелей при эксплуатации: +90°С 23 АС Провод со скрученной из алюминиевой Предназначен для передачи проволоки жилой, со электроэнергии в воздушных стальным электрических сетях. сердечником. Длительно допустимая температура Неизолированный. нагрева жил кабелей при эксплуатации: +90°С 24 СИП-2 Провод со СИП-3 (20 к. В) скрученными Предназначен для передачи СИП-4 изолированными электроэнергии в воздушных жилами. Изоляция – электрических сетях. светостабилизированн Рабочее напряжение: до 660 или 1000 В ый сшитый Температура эксплуатации: от -50 С до полиэтилен. +50 С

Арматура кабельная Гильзы Наконечники кабельные: кабельные: ● ГА ● ТА Гильза алюминиевая Наконечник алюминиевый (Т – трубчатый) ● ГМ, ГМЛ ● ТМ, ТМЛ Гильза медная Наконечник медный Гильза медная луженая Наконечник медный луженый ● ГАМ ● ТАМ Гильза алюминиево-медная Наконечник алюминиево-медный ● СБ ● НБ Гильза с болтовым соединением Наконечник с болтовым соединением (соединитель болтовой) со срывными головками. Предназначен и для Al, и для Cu Позволяет соединять Al-Cu ● НШП Наконечник медный луженый штивтовой плоский

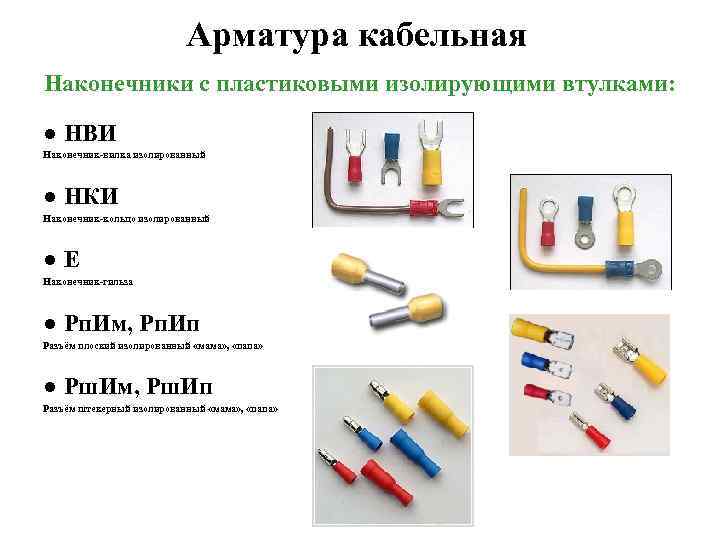

Арматура кабельная Наконечники с пластиковыми изолирующими втулками: ● НВИ Наконечник-вилка изолированный ● НКИ Наконечник-кольцо изолированный ● Е Наконечник-гильза ● Рп. Им, Рп. Ип Разъём плоский изолированный «мама» , «папа» ● Рш. Им, Рш. Ип Разъём штекерный изолированный «мама» , «папа»

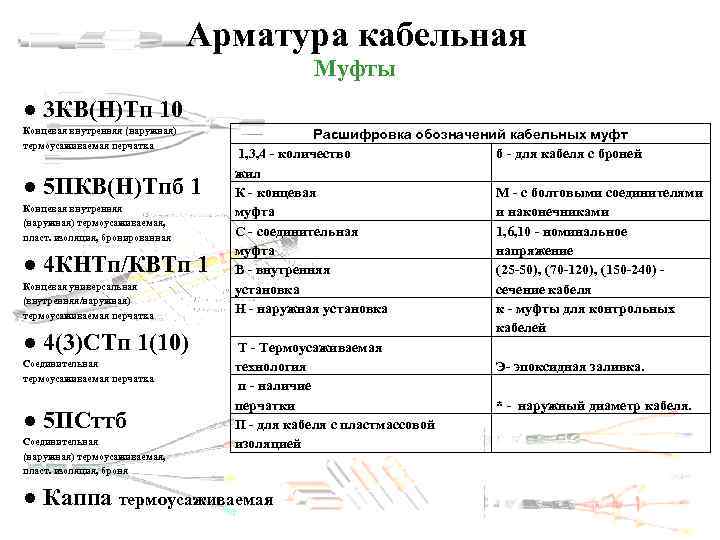

Арматура кабельная Муфты ● 3 КВ(Н)Тп 10 Концевая внутренняя (наружная) Расшифровка обозначений кабельных муфт термоусаживаемая перчатка 1, 3, 4 - количество б - для кабеля с броней жил ● 5 ПКВ(Н)Тпб 1 К - концевая М - с болтовыми соединителями Концевая внутренняя муфта и наконечниками (наружная) термоусаживаемая, пласт. изоляция, бронированная С - соединительная 1, 6, 10 - номинальное муфта напряжение ● 4 КНТп/КВТп 1 В - внутренняя (25 -50), (70 -120), (150 -240) - Концевая универсальная установка сечение кабеля (внутренняя/наружная) термоусаживаемая перчатка Н - наружная установка к - муфты для контрольных кабелей ● 4(3)СТп 1(10) Т - Термоусаживаемая Соединительная технология Э- эпоксидная заливка. термоусаживаемая перчатка п - наличие перчатки * - наружный диаметр кабеля. ● 5 ПСттб П - для кабеля с пластмассовой Соединительная изоляцией (наружная) термоусаживаемая, пласт. изоляция, броня ● Каппа термоусаживаемая

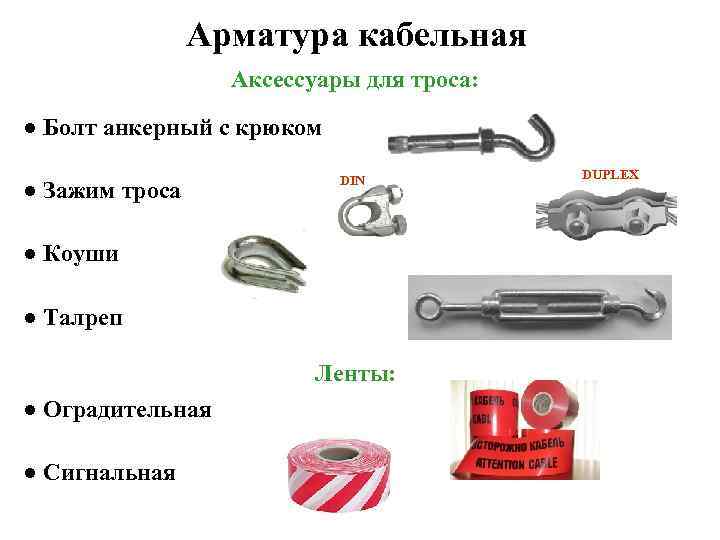

Арматура кабельная Аксессуары для троса: ● Болт анкерный с крюком DIN DUPLEX ● Зажим троса ● Коуши ● Талреп Ленты: ● Оградительная ● Сигнальная

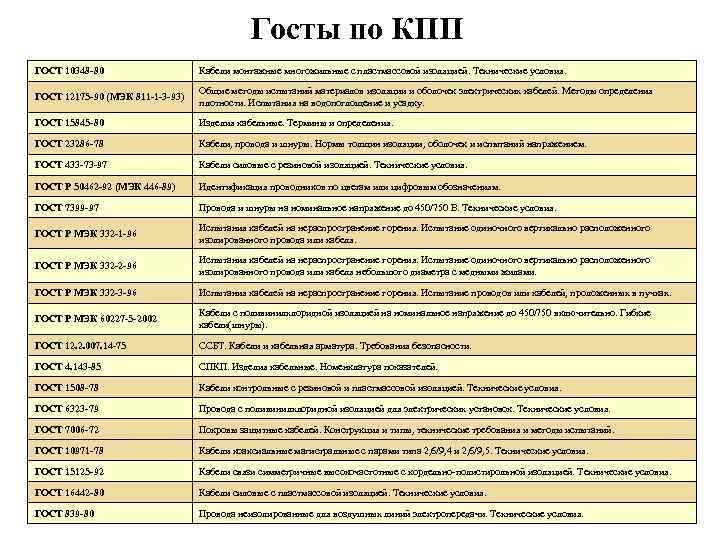

Госты по КПП ГОСТ 10348 -80 Кабели монтажные многожильные с пластмассовой изоляцией. Технические условия. Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Методы определения ГОСТ 12175 -90 (МЭК 811 -1 -3 -93) плотности. Испытания на водопоглощение и усадку. ГОСТ 15845 -80 Изделия кабельные. Термины и определения. ГОСТ 23286 -78 Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. ГОСТ 433 -73 -97 Кабели силовые с резиновой изоляцией. Технические условия. ГОСТ Р 50462 -92 (МЭК 446 -89) Идентификация проводников по цветам или цифровым обозначениям. ГОСТ 7399 -97 Провода и шнуры на номинальное напряжение до 450/750 В. Технические условия. Испытания кабелей на нераспространение горения. Испытание одиночного вертикально расположенного ГОСТ Р МЭК 332 -1 -96 изолированного провода или кабеля. Испытания кабелей на нераспространение горения. Испытание одиночного вертикально расположенного ГОСТ Р МЭК 332 -2 -96 изолированного провода или кабеля небольшого диаметра с медными жилами. ГОСТ Р МЭК 332 -3 -96 Испытания кабелей на нераспространение горения. Испытание проводов или кабелей, проложенных в пучках. Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 включительно. Гибкие ГОСТ Р МЭК 60227 -5 -2002 кабели(шнуры). ГОСТ 12. 2. 007. 14 -75 ССБТ. Кабели и кабельная арматура. Требования безопасности. ГОСТ 4. 143 -85 СПКП. Изделия кабельные. Номенклатура показателей. ГОСТ 1508 -78 Кабели контрольные с резиновой и пластмассовой изоляцией. Технические условия. ГОСТ 6323 -79 Провода с поливинилхлоридной изоляцией для электрических установок. Технические условия. ГОСТ 7006 -72 Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. ГОСТ 10971 -78 Кабели коаксиальные магистральные с парами типа 2, 6/9, 4 и 2, 6/9, 5. Технические условия. ГОСТ 15125 -92 Кабели связи симметричные высокочастотные с кордельно-полистирольной изоляцией. Технические условия. ГОСТ 16442 -80 Кабели силовые с пластмассовой изоляцией. Технические условия. ГОСТ 839 -80 Провода неизолированные для воздушных линий электропередачи. Технические условия.

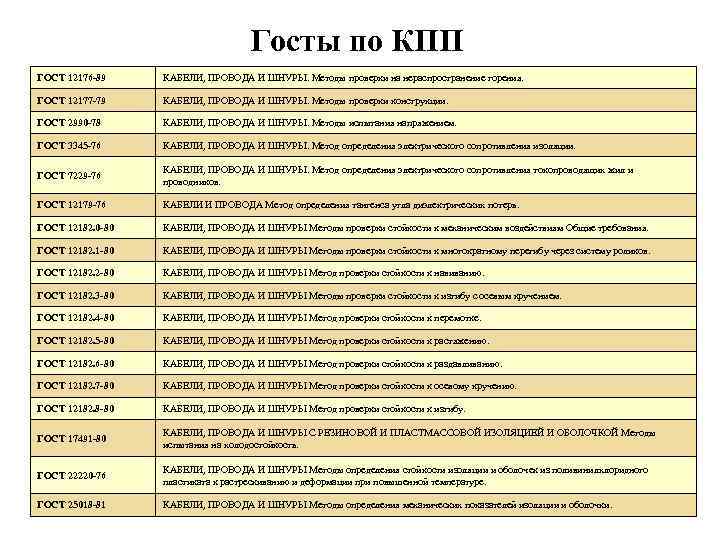

Госты по КПП ГОСТ 12176 -89 КАБЕЛИ, ПРОВОДА И ШНУРЫ. Методы проверки на нераспространение горения. ГОСТ 12177 -79 КАБЕЛИ, ПРОВОДА И ШНУРЫ. Методы проверки конструкции. ГОСТ 2990 -78 КАБЕЛИ, ПРОВОДА И ШНУРЫ. Методы испытания напряжением. ГОСТ 3345 -76 КАБЕЛИ, ПРОВОДА И ШНУРЫ. Метод определения электрического сопротивления изоляции. КАБЕЛИ, ПРОВОДА И ШНУРЫ. Метод определения электрического сопротивления токопроводящих жил и ГОСТ 7229 -76 проводников. ГОСТ 12179 -76 КАБЕЛИ И ПРОВОДА Метод определения тангенса угла диэлектрических потерь. ГОСТ 12182. 0 -80 КАБЕЛИ, ПРОВОДА И ШНУРЫ Методы проверки стойкости к механическим воздействиям Общие требования. ГОСТ 12182. 1 -80 КАБЕЛИ, ПРОВОДА И ШНУРЫ Методы проверки стойкости к многократному перегибу через систему роликов. ГОСТ 12182. 2 -80 КАБЕЛИ, ПРОВОДА И ШНУРЫ Метод проверки стойкости к навиванию. ГОСТ 12182. 3 -80 КАБЕЛИ, ПРОВОДА И ШНУРЫ Методы проверки стойкости к изгибу с осевым кручением. ГОСТ 12182. 4 -80 КАБЕЛИ, ПРОВОДА И ШНУРЫ Метод проверки стойкости к перемотке. ГОСТ 12182. 5 -80 КАБЕЛИ, ПРОВОДА И ШНУРЫ Метод проверки стойкости к растяжению. ГОСТ 12182. 6 -80 КАБЕЛИ, ПРОВОДА И ШНУРЫ Метод проверки стойкости к раздавливанию. ГОСТ 12182. 7 -80 КАБЕЛИ, ПРОВОДА И ШНУРЫ Метод проверки стойкости к осевому кручению. ГОСТ 12182. 8 -80 КАБЕЛИ, ПРОВОДА И ШНУРЫ Метод проверки стойкости к изгибу. КАБЕЛИ, ПРОВОДА И ШНУРЫ С РЕЗИНОВОЙ И ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ И ОБОЛОЧКОЙ Методы ГОСТ 17491 -80 испытания на холодостойкость. КАБЕЛИ, ПРОВОДА И ШНУРЫ Методы определения стойкости изоляции и оболочек из поливинилхлоридного ГОСТ 22220 -76 пластиката к растрескиванию и деформации при повышенной температуре. ГОСТ 25018 -81 КАБЕЛИ, ПРОВОДА И ШНУРЫ Методы определения механических показателей изоляции и оболочки.

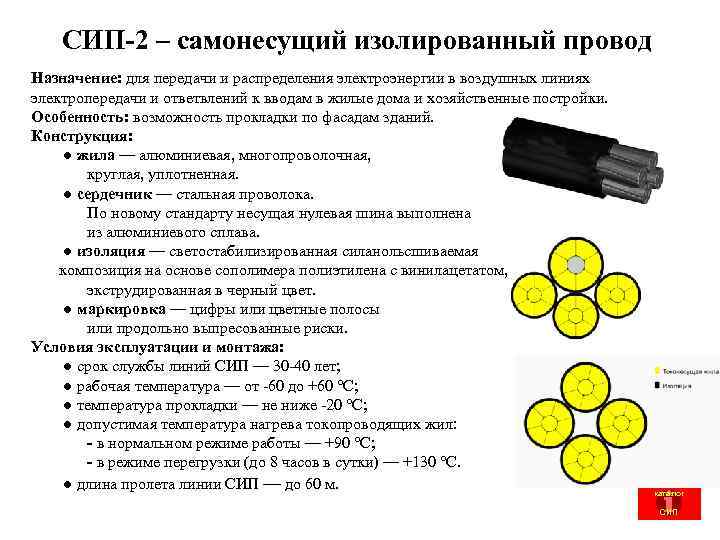

СИП-2 – самонесущий изолированный провод Назначение: для передачи и распределения электроэнергии в воздушных линиях электропередачи и ответвлений к вводам в жилые дома и хозяйственные постройки. Особенность: возможность прокладки по фасадам зданий. Конструкция: ● жила — алюминиевая, многопроволочная, круглая, уплотненная. ● сердечник — стальная проволока. По новому стандарту несущая нулевая шина выполнена из алюминиевого сплава. ● изоляция — светостабилизированная силанольсшиваемая композиция на основе сополимера полиэтилена с винилацетатом, экструдированная в черный цвет. ● маркировка — цифры или цветные полосы или продольно выпресованные риски. Условия эксплуатации и монтажа: ● срок службы линий СИП — 30 -40 лет; ● рабочая температура — от -60 до +60 °С; ● температура прокладки — не ниже -20 °С; ● допустимая температура нагрева токопроводящих жил: - в нормальном режиме работы — +90 °С; - в режиме перегрузки (до 8 часов в сутки) — +130 °С. ● длина пролета линии СИП — до 60 м. каталог СИП

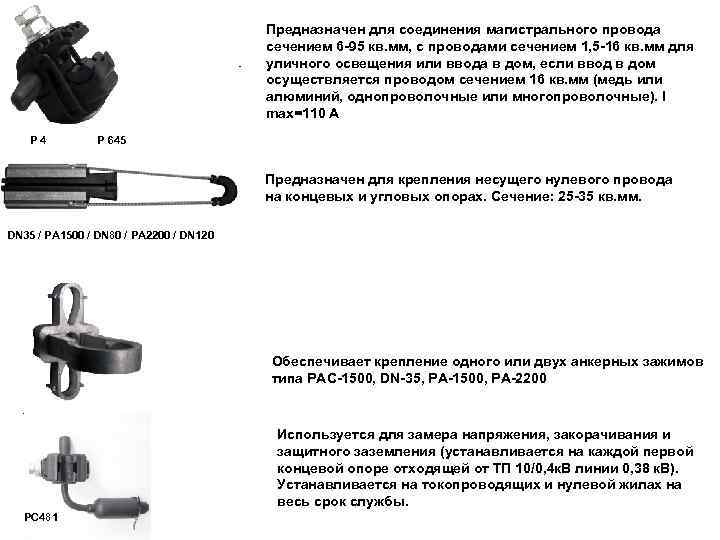

Предназначен для соединения магистрального провода сечением 6 -95 кв. мм, с проводами сечением 1, 5 -16 кв. мм для уличного освещения или ввода в дом, если ввод в дом осуществляется проводом сечением 16 кв. мм (медь или алюминий, однопроволочные или многопроволочные). I max=110 А P 4 P 645 Предназначен для крепления несущего нулевого провода на концевых и угловых опорах. Сечение: 25 -35 кв. мм. DN 35 / PA 1500 / DN 80 / PA 2200 / DN 120 Обеспечивает крепление одного или двух анкерных зажимов типа PAC-1500, DN-35, PA-1500, PA-2200 Используется для замера напряжения, закорачивания и защитного заземления (устанавливается на каждой первой концевой опоре отходящей от ТП 10/0, 4 к. В линии 0, 38 к. В). Устанавливается на токопроводящих и нулевой жилах на весь срок службы. PC 481

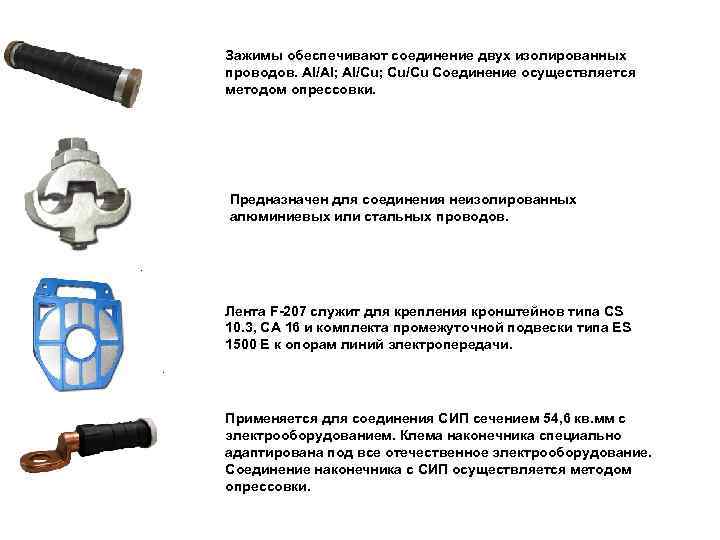

Зажимы обеспечивают соединение двух изолированных проводов. Al/Al; Al/Cu; Cu/Cu Соединение осуществляется методом опрессовки. Предназначен для соединения неизолированных алюминиевых или стальных проводов. Лента F-207 служит для крепления кронштейнов типа CS 10. 3, CA 16 и комплекта промежуточной подвески типа ES 1500 E к опорам линий электропередачи. Применяется для соединения СИП сечением 54, 6 кв. мм с электрооборудованием. Клема наконечника специально адаптирована под все отечественное электрооборудование. Соединение наконечника с СИП осуществляется методом опрессовки.

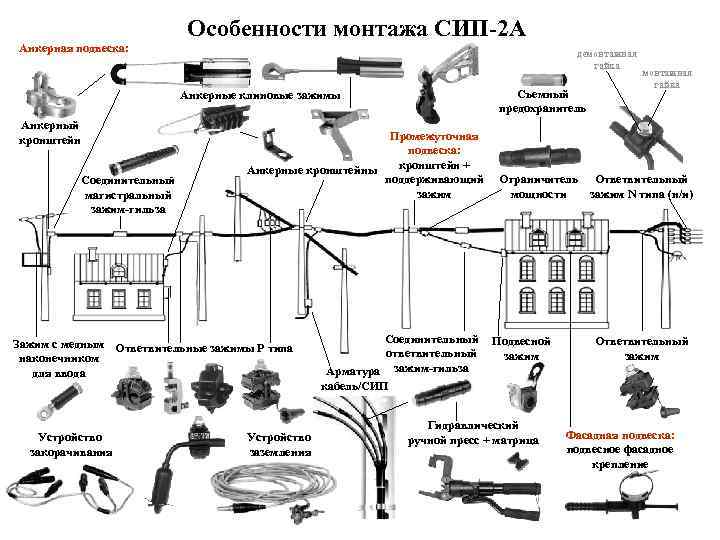

Особенности монтажа СИП-2 А Анкерная подвеска: демонтажная гайка монтажная гайка Анкерные клиновые зажимы Съемный предохранитель Анкерный кронштейн Промежуточная подвеска: Анкерные кронштейны кронштейн + Соединительный поддерживающий Ограничитель Ответвительный магистральный зажим мощности зажим N типа (н/и) зажим-гильза Зажим с медным Ответвительные зажимы Р типа Соединительный Подвесной Ответвительный наконечником ответвительный зажим для ввода Арматура зажим-гильза кабель/СИП Гидравлический Устройство ручной пресс + матрица Фасадная подвеска: закорачивания заземления подвесное фасадное крепление

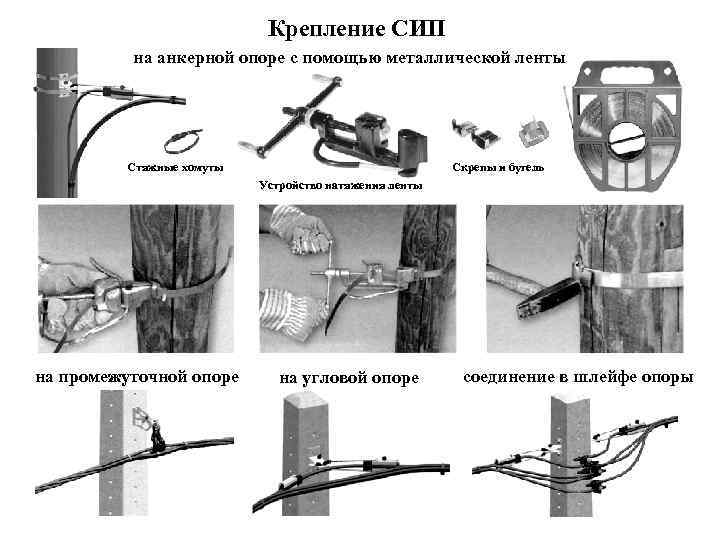

Крепление СИП на анкерной опоре с помощью металлической ленты Стяжные хомуты Скрепы и бугель Устройство натяжения ленты на промежуточной опоре на угловой опоре соединение в шлейфе опоры
