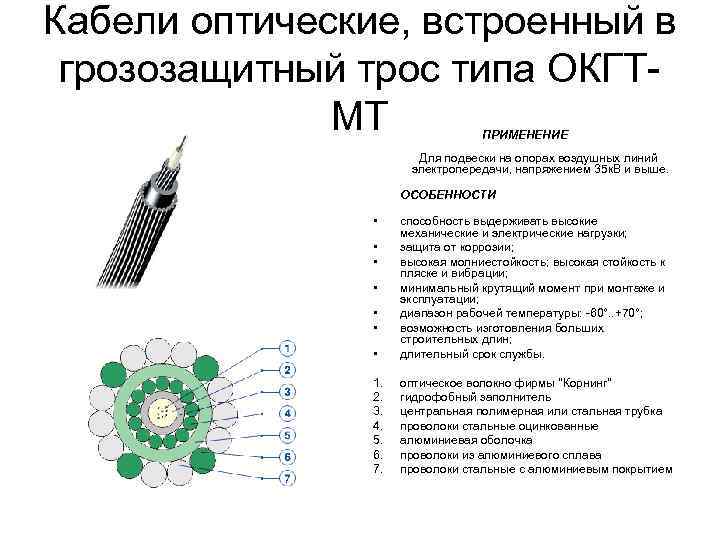

Кабели оптические, встроенный в грозозащитный трос типа ОКГТМТ ПРИМЕНЕНИЕ Для подвески на опорах воздушных линий электропередачи, напряжением 35 к. В и выше. ОСОБЕННОСТИ • • способность выдерживать высокие механические и электрические нагрузки; защита от коррозии; высокая молниестойкость; высокая стойкость к пляске и вибрации; минимальный крутящий момент при монтаже и эксплуатации; диапазон рабочей температуры: -60°. . +70°; возможность изготовления больших строительных длин; длительный срок службы. 1. 2. 3. 4. 5. 6. 7. оптическое волокно фирмы "Корнинг" гидрофобный заполнитель центральная полимерная или стальная трубка проволоки стальные оцинкованные алюминиевая оболочка проволоки из алюминиевого сплава проволоки стальные с алюминиевым покрытием • • •

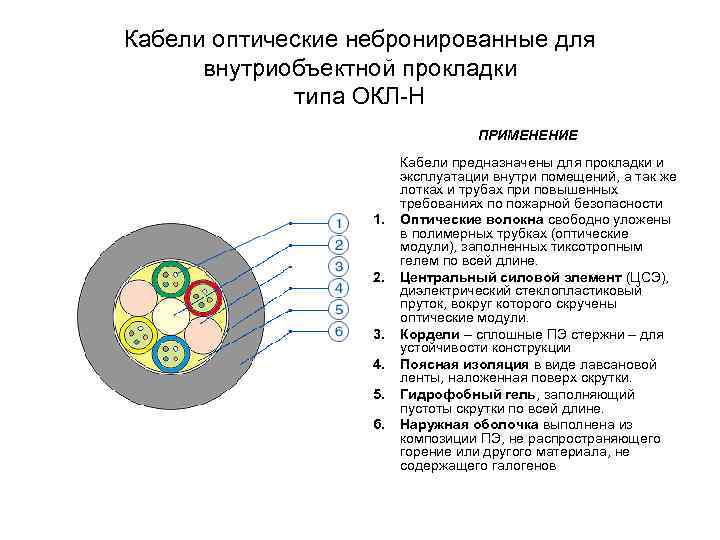

Кабели оптические небронированные для внутриобъектной прокладки типа ОКЛ-Н ПРИМЕНЕНИЕ 1. 2. 3. 4. 5. 6. Кабели предназначены для прокладки и эксплуатации внутри помещений, а так же лотках и трубах при повышенных требованиях по пожарной безопасности Оптические волокна свободно уложены в полимерных трубках (оптические модули), заполненных тиксотропным гелем по всей длине. Центральный силовой элемент (ЦСЭ), диэлектрический стеклопластиковый пруток, вокруг которого скручены оптические модули. Кордели – сплошные ПЭ стержни – для устойчивости конструкции Поясная изоляция в виде лавсановой ленты, наложенная поверх скрутки. Гидрофобный гель, заполняющий пустоты скрутки по всей длине. Наружная оболочка выполнена из композиции ПЭ, не распространяющего горение или другого материала, не содержащего галогенов
