Кабеленесущие системы

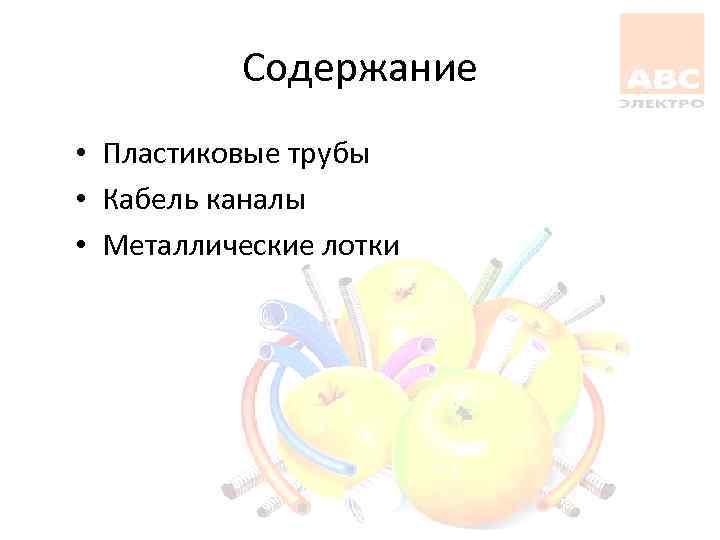

Содержание • Пластиковые трубы • Кабель каналы • Металлические лотки

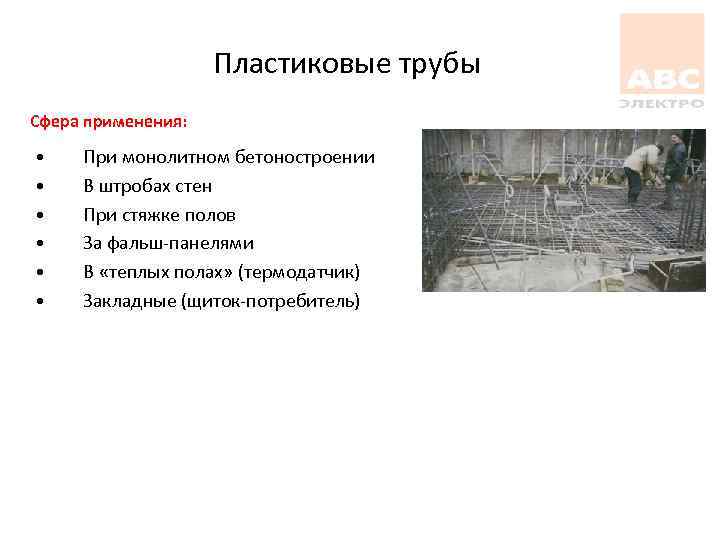

Пластиковые трубы Сфера применения: • • • При монолитном бетоностроении В штробах стен При стяжке полов За фальш-панелями В «теплых полах» (термодатчик) Закладные (щиток-потребитель)

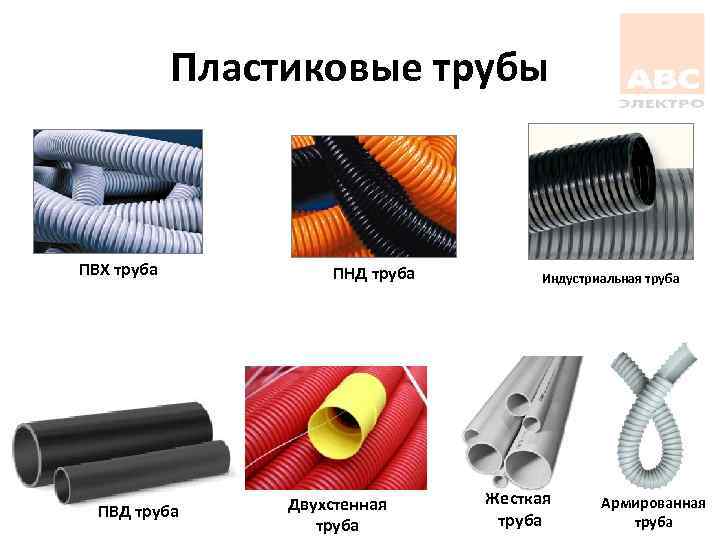

Пластиковые трубы ПВХ труба ПВД труба ПНД труба Двухстенная труба Индустриальная труба Жесткая труба Армированная труба

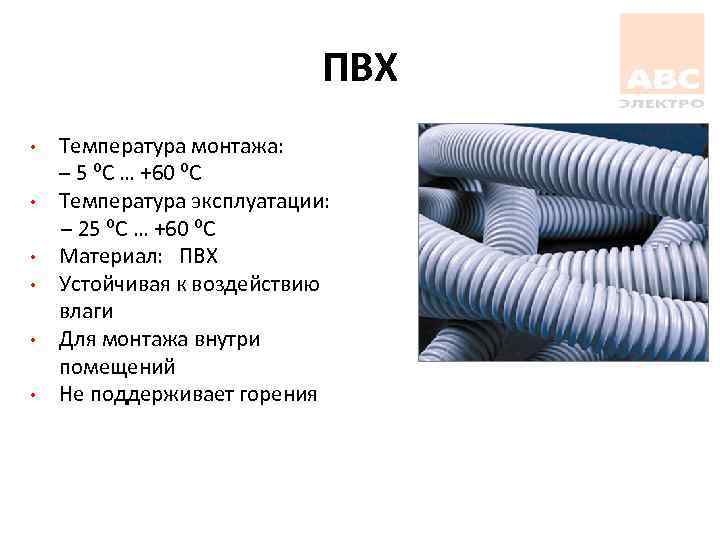

ПВХ • • • Температура монтажа: – 5 ⁰С … +60 ⁰С Температура эксплуатации: – 25 ⁰С … +60 ⁰С Материал: ПВХ Устойчивая к воздействию влаги Для монтажа внутри помещений Не поддерживает горения
ПНД • • Температура монтажа: – 40 ⁰С … +90 ⁰С Температура эксплуатации: – 40 ⁰С … +90 ⁰С Материал: ПНД Эластичная труба Для заливки в бетон Материал ПНД не содержит вредных для здоровья веществ Горючая

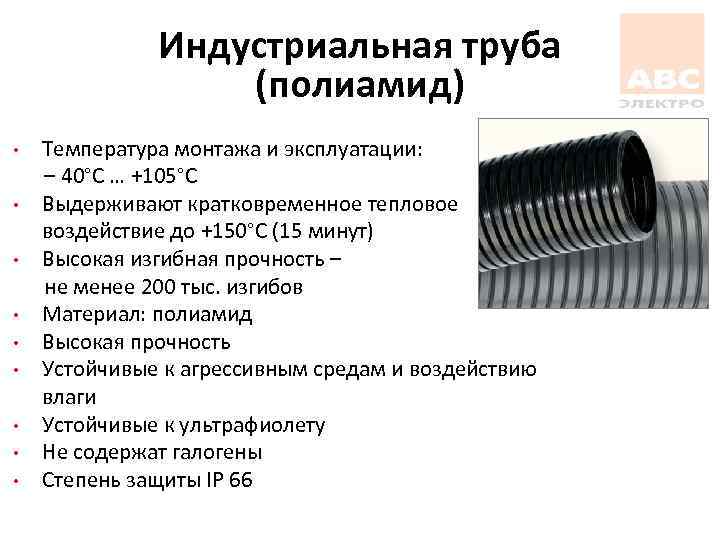

Индустриальная труба (полиамид) • • • Температура монтажа и эксплуатации: – 40°С … +105°С Выдерживают кратковременное тепловое воздействие до +150°С (15 минут) Высокая изгибная прочность – не менее 200 тыс. изгибов Материал: полиамид Высокая прочность Устойчивые к агрессивным средам и воздействию влаги Устойчивые к ультрафиолету Не содержат галогены Степень защиты IP 66

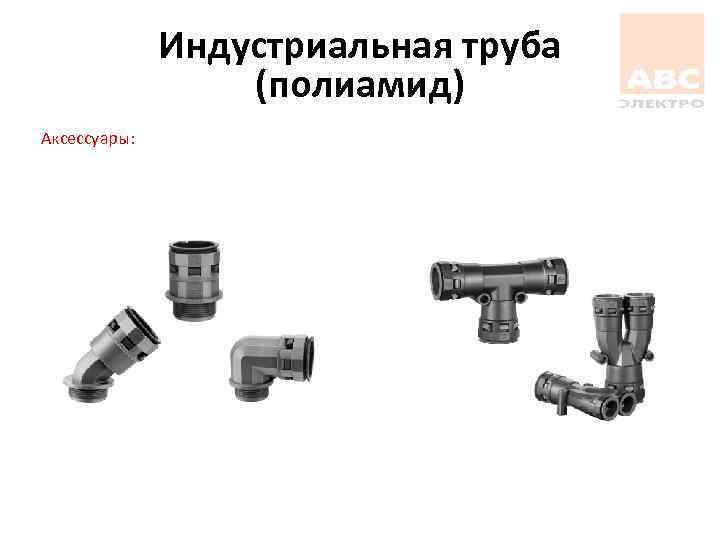

Индустриальная труба (полиамид) Аксессуары:

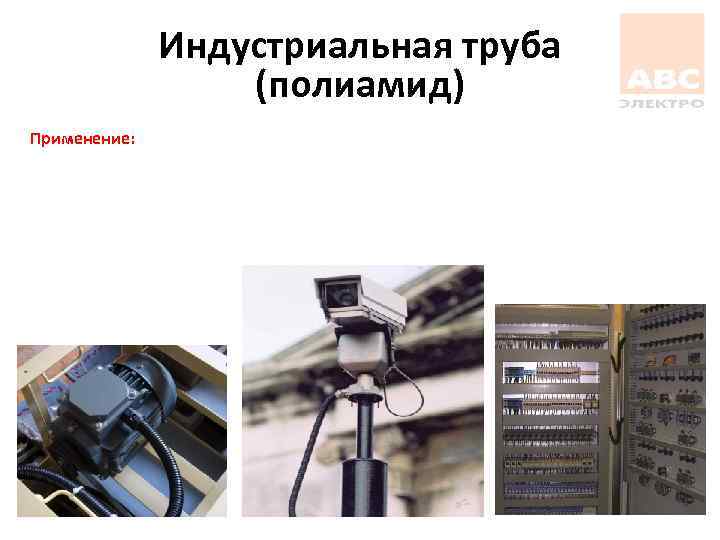

Индустриальная труба (полиамид) Применение:
ПВД • • Температура монтажа: – 40 ⁰С … +90 ⁰С Температура эксплуатации: – 40 ⁰С … +90 ⁰С Материал: ПВД Эластичная труба Устойчивая к старению и воздействию влаги Для заливки в бетон Материал ПВД не содержит вредных для здоровья веществ Горюч Предназначена для сложного монтажа скрытой проводки: • в основаниях из несгораемых материалов, • в земле, • в бетонной стяжке.

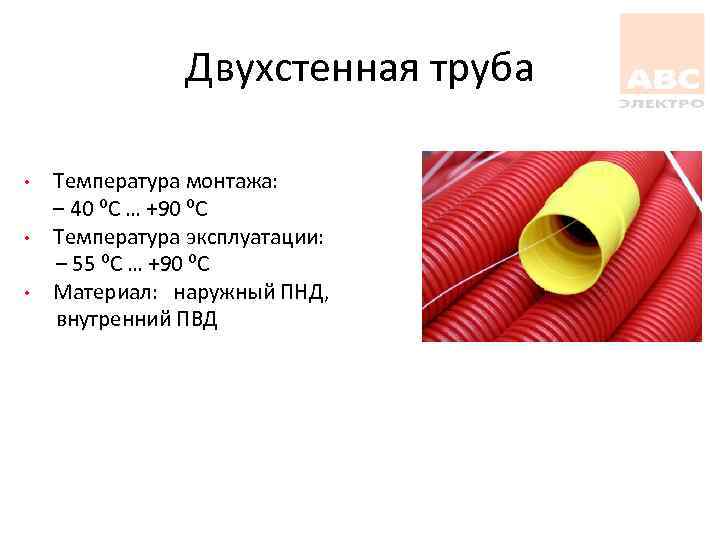

Двухстенная труба • • • Температура монтажа: – 40 ⁰С … +90 ⁰С Температура эксплуатации: – 55 ⁰С … +90 ⁰С Материал: наружный ПНД, внутренний ПВД
Двухстенная труба Отличительные особенности • Высокая кольцевая жесткость (до 13 к. ПА) • Легкость монтажа • Меньшим количеством соединений по сравнению с аналогичным участком из альтернативных материалов (асбестоцементные и металлические трубы)
Жесткая труба ПВХ Гладкие жесткие трубы Температура монтажа и эксплуатации: – 5 ⁰С … +60 ⁰С Атмосферостойкие трубы Температура монтажа и эксплуатации: – 40 ⁰С … +60 ⁰С

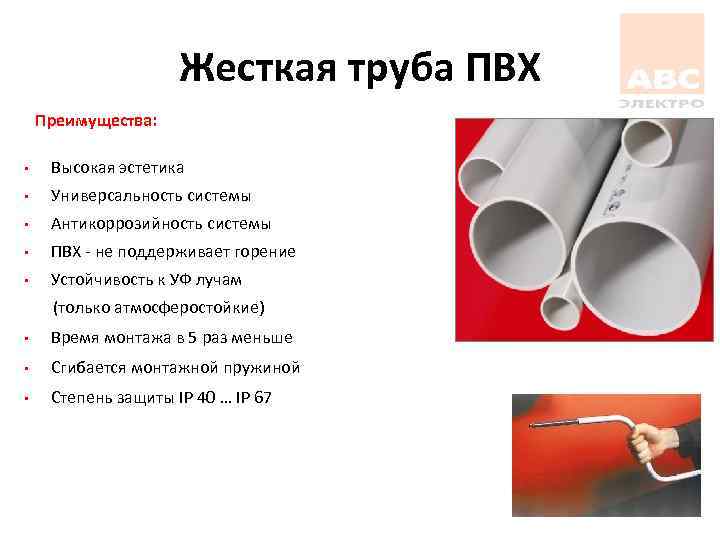

Жесткая труба ПВХ Преимущества: • Высокая эстетика • Универсальность системы • Антикоррозийность системы • ПВХ - не поддерживает горение • Устойчивость к УФ лучам (только атмосферостойкие) • Время монтажа в 5 раз меньше • Сгибается монтажной пружиной • Степень защиты IP 40 … IP 67

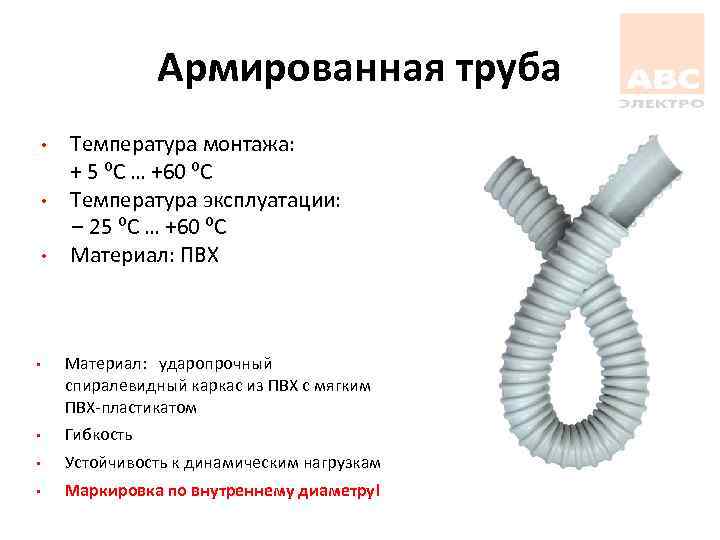

Армированная труба • • • Температура монтажа: + 5 ⁰С … +60 ⁰С Температура эксплуатации: – 25 ⁰С … +60 ⁰С Материал: ПВХ • Материал: ударопрочный спиралевидный каркас из ПВХ c мягким ПВХ-пластикатом • Гибкость • Устойчивость к динамическим нагрузкам • Маркировка по внутреннему диаметру!

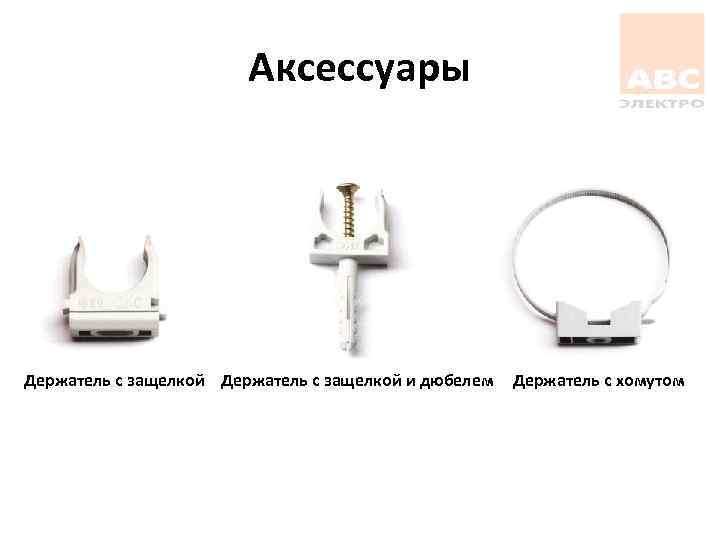

Аксессуары Держатель с защелкой и дюбелем Держатель с хомутом

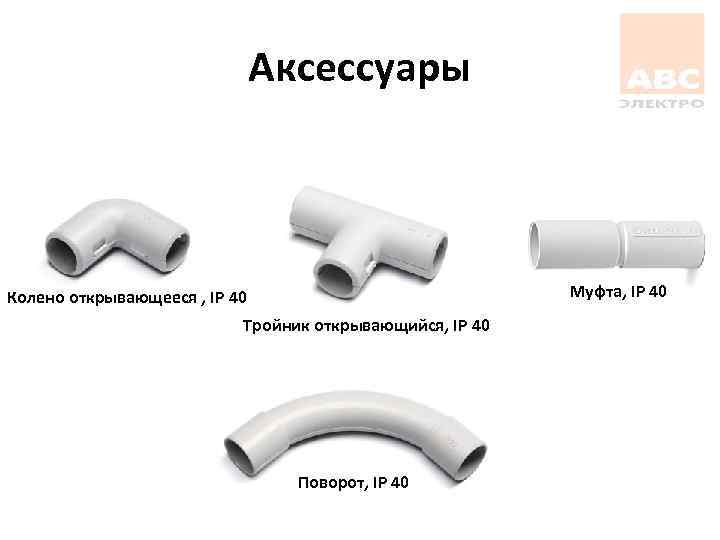

Аксессуары Муфта, IP 40 Колено открывающееся , IP 40 Тройник открывающийся, IP 40 Поворот, IP 40
Аксессуары Муфта, IP 67 Кабельный зажим с контргайкой, IP 67 Переходник армированная труба – жесткая труба, IP 67 Переходник армированная труба – коробка, IP 65 Поворот труба – труба, IP 67 Кабельный ввод для труб, IP 55

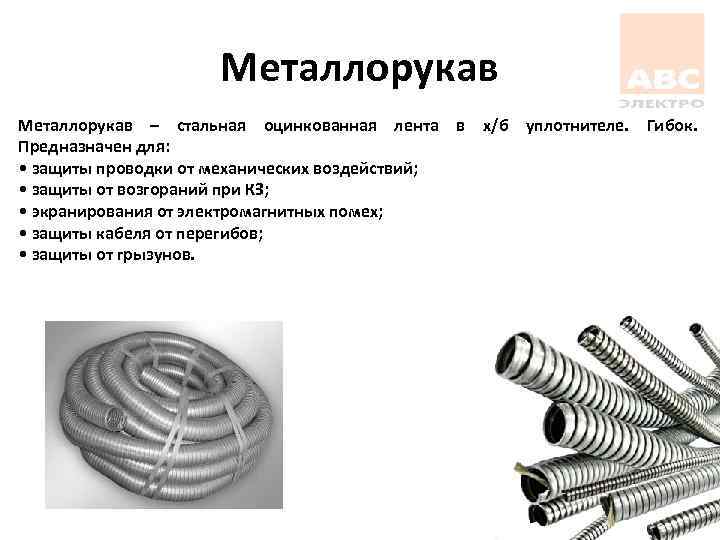

Металлорукав – стальная оцинкованная лента в х/б уплотнителе. Гибок. Предназначен для: • защиты проводки от механических воздействий; • защиты от возгораний при КЗ; • экранирования от электромагнитных помех; • защиты кабеля от перегибов; • защиты от грызунов.
Содержание • Пластиковые трубы • Кабель каналы • Металлические лотки

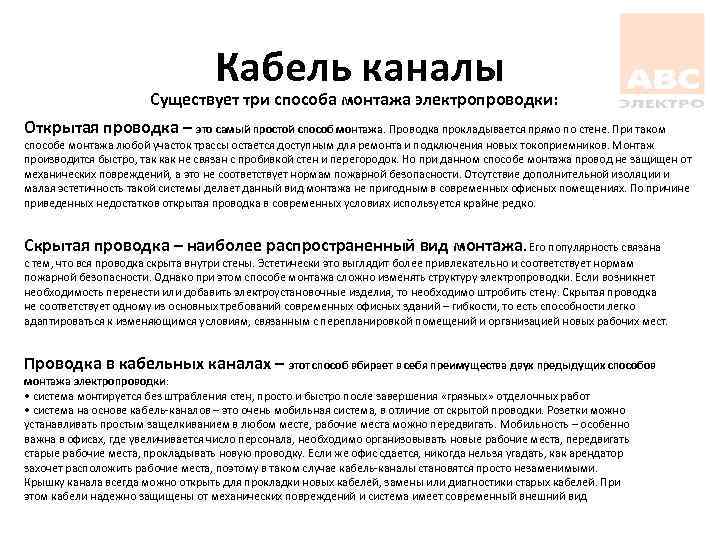

Кабель каналы Существует три способа монтажа электропроводки: Открытая проводка – это самый простой способ монтажа. Проводка прокладывается прямо по стене. При таком способе монтажа любой участок трассы остается доступным для ремонта и подключения новых токоприемников. Монтаж производится быстро, так как не связан с пробивкой стен и перегородок. Но при данном способе монтажа провод не защищен от механических повреждений, а это не соответствует нормам пожарной безопасности. Отсутствие дополнительной изоляции и малая эстетичность такой системы делает данный вид монтажа не пригодным в современных офисных помещениях. По причине приведенных недостатков открытая проводка в современных условиях используется крайне редко. Скрытая проводка – наиболее распространенный вид монтажа. Его популярность связана с тем, что вся проводка скрыта внутри стены. Эстетически это выглядит более привлекательно и соответствует нормам пожарной безопасности. Однако при этом способе монтажа сложно изменять структуру электропроводки. Если возникнет необходимость перенести или добавить электроустановочные изделия, то необходимо штробить стену. Скрытая проводка не соответствует одному из основных требований современных офисных зданий – гибкости, то есть способности легко адаптироваться к изменяющимся условиям, связанным с перепланировкой помещений и организацией новых рабочих мест. Проводка в кабельных каналах – этот способ вбирает в себя преимущества двух предыдущих способов монтажа электропроводки: • система монтируется без штрабления стен, просто и быстро после завершения «грязных» отделочных работ • система на основе кабель-каналов – это очень мобильная система, в отличие от скрытой проводки. Розетки можно устанавливать простым защелкиванием в любом месте, рабочие места можно передвигать. Мобильность – особенно важна в офисах, где увеличивается число персонала, необходимо организовывать новые рабочие места, передвигать старые рабочие места, прокладывать новую проводку. Если же офис сдается, никогда нельзя угадать, как арендатор захочет расположить рабочие места, поэтому в таком случае кабель-каналы становятся просто незаменимыми. Крышку канала всегда можно открыть для прокладки новых кабелей, замены или диагностики старых кабелей. При этом кабели надежно защищены от механических повреждений и система имеет современный внешний вид

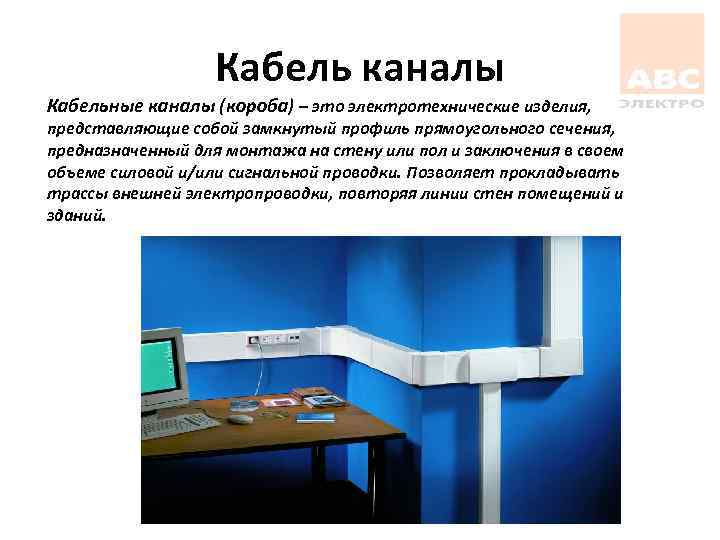

Кабель каналы Кабельные каналы (короба) – это электротехнические изделия, представляющие собой замкнутый профиль прямоугольного сечения, предназначенный для монтажа на стену или пол и заключения в своем объеме силовой и/или сигнальной проводки. Позволяет прокладывать трассы внешней электропроводки, повторяя линии стен помещений и зданий.

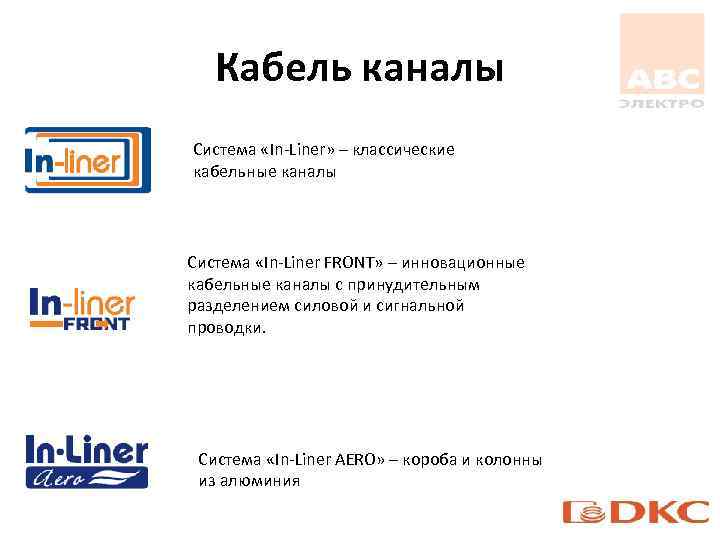

Кабель каналы Система «In-Liner» – классические кабельные каналы Система «In-Liner FRONT» – инновационные кабельные каналы с принудительным разделением силовой и сигнальной проводки. Система «In-Liner AERO» – короба и колонны из алюминия

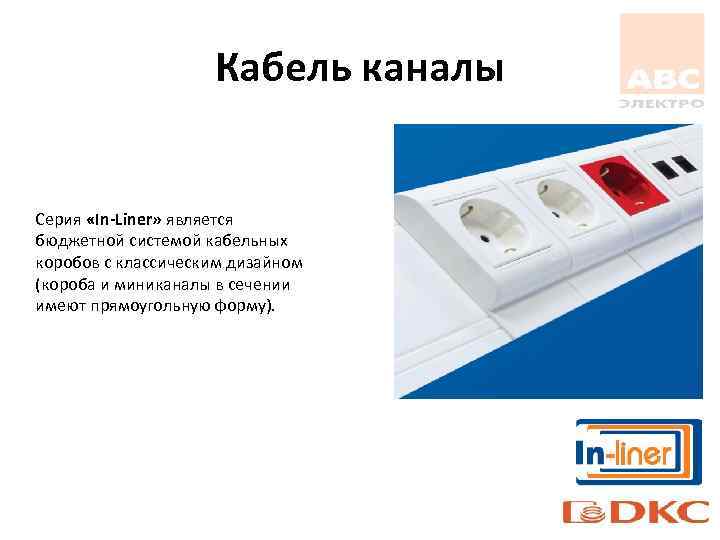

Кабель каналы Серия «In-Liner» является бюджетной системой кабельных коробов с классическим дизайном (короба и миниканалы в сечении имеют прямоугольную форму).

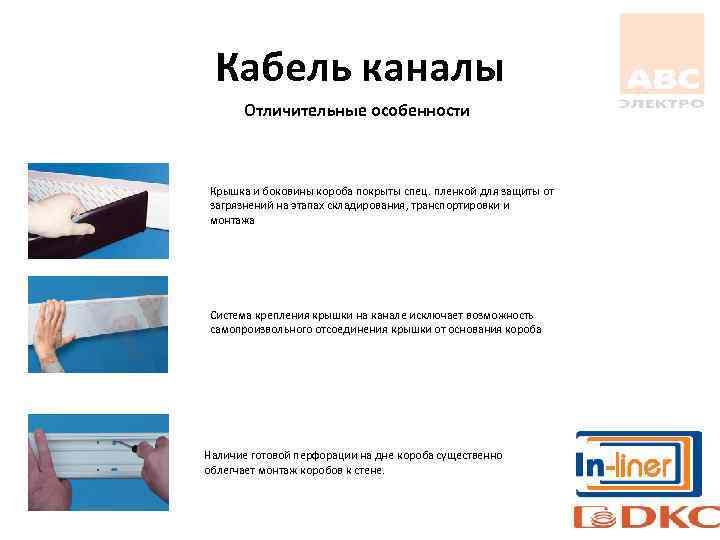

Кабель каналы Отличительные особенности Крышка и боковины короба покрыты спец. пленкой для защиты от загрязнений на этапах складирования, транспортировки и монтажа Система крепления крышки на канале исключает возможность самопроизвольного отсоединения крышки от основания короба Наличие готовой перфорации на дне короба существенно облегчает монтаж коробов к стене.

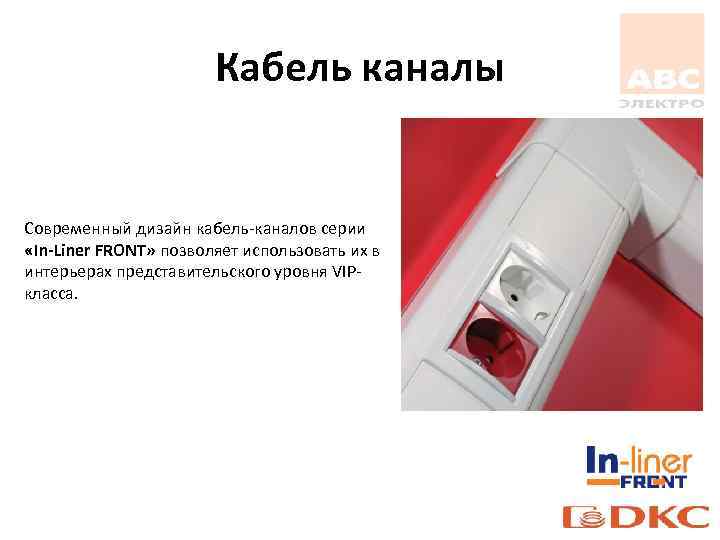

Кабель каналы Современный дизайн кабель-каналов серии «In-Liner FRONT» позволяет использовать их в интерьерах представительского уровня VIPкласса.

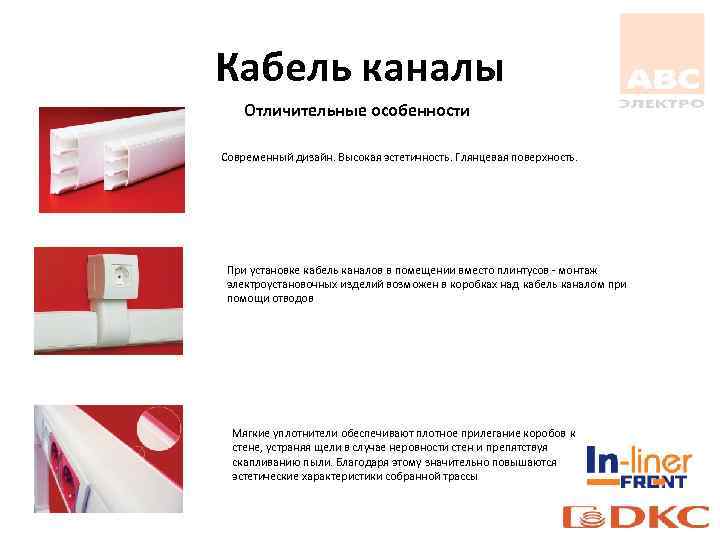

Кабель каналы Отличительные особенности Современный дизайн. Высокая эстетичность. Глянцевая поверхность. При установке кабель каналов в помещении вместо плинтусов - монтаж электроустановочных изделий возможен в коробках над кабель каналом при помощи отводов Мягкие уплотнители обеспечивают плотное прилегание коробов к стене, устраняя щели в случае неровности стен и препятствуя скапливанию пыли. Благодаря этому значительно повышаются эстетические характеристики собранной трассы
Кабель каналы «In-Liner Aero» - это система алюминиевых кабельных коробов для открытой электропроводки в помещениях.

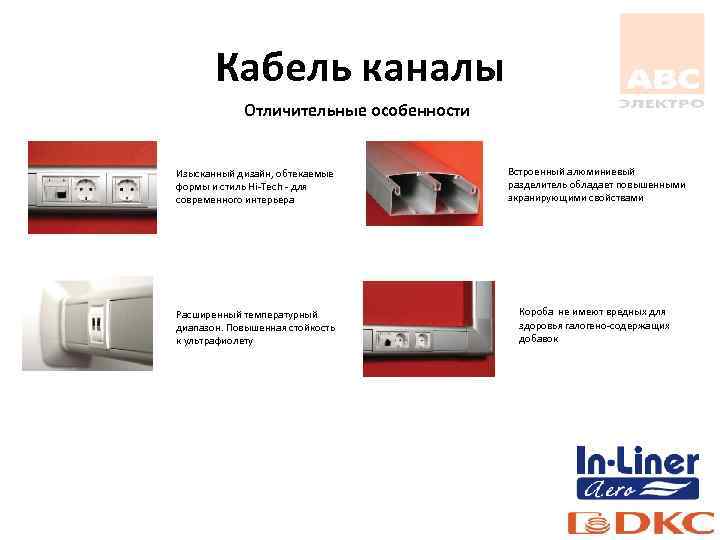

Кабель каналы Отличительные особенности Изысканный дизайн, обтекаемые формы и стиль Hi-Tech - для современного интерьера Встроенный алюминиевый разделитель обладает повышенными экранирующими свойствами Расширенный температурный диапазон. Повышенная стойкость к ультрафиолету Короба не имеют вредных для здоровья галогено-содержащих добавок

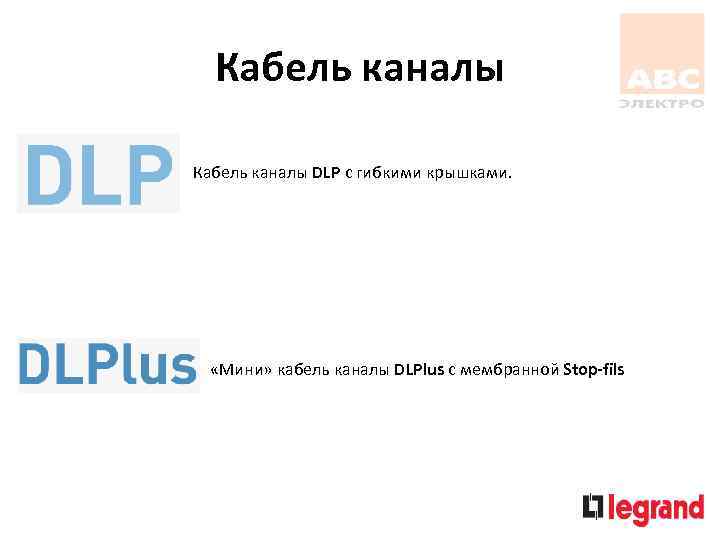

Кабель каналы DLP с гибкими крышками. «Мини» кабель каналы DLPlus с мембранной Stop-fils

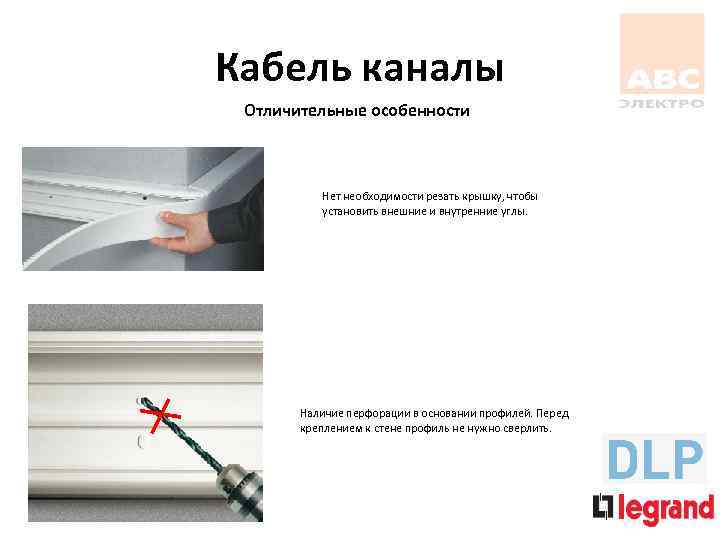

Кабель каналы Отличительные особенности Нет необходимости резать крышку, чтобы установить внешние и внутренние углы. Наличие перфорации в основании профилей. Перед креплением к стене профиль не нужно сверлить.

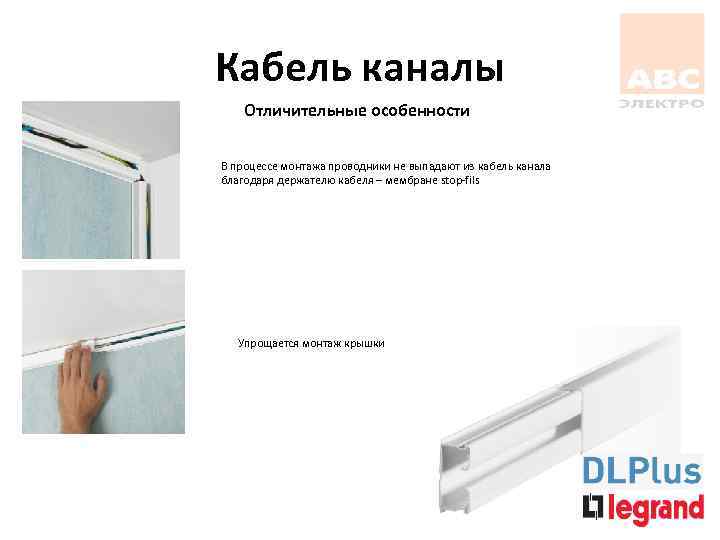

Кабель каналы Отличительные особенности В процессе монтажа проводники не выпадают из кабель канала благодаря держателю кабеля – мембране stop-fils Упрощается монтаж крышки

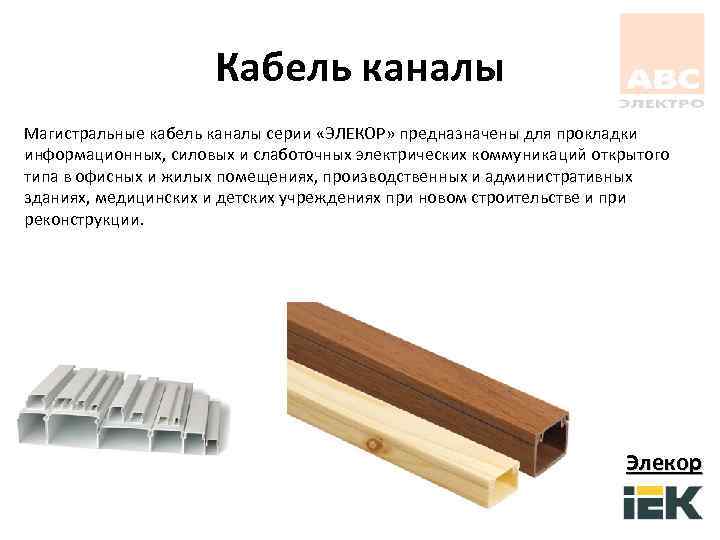

Кабель каналы Магистральные кабель каналы серии «ЭЛЕКОР» предназначены для прокладки информационных, силовых и слаботочных электрических коммуникаций открытого типа в офисных и жилых помещениях, производственных и административных зданиях, медицинских и детских учреждениях при новом строительстве и при реконструкции. Элекор

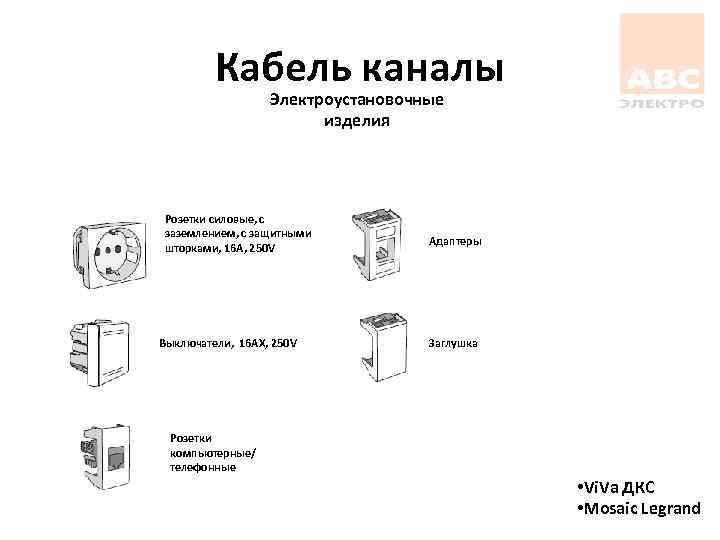

Кабель каналы Электроустановочные изделия Розетки силовые, с заземлением, с защитными шторками, 16 А, 250 V Выключатели, 16 АХ, 250 V Адаптеры Заглушка Розетки компьютерные/ телефонные • Vi. Va ДКС • Mosaic Legrand

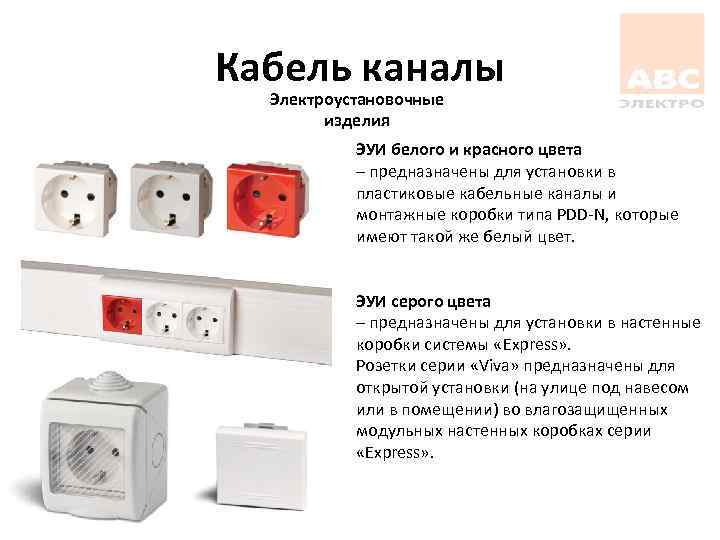

Кабель каналы Электроустановочные изделия ЭУИ белого и красного цвета – предназначены для установки в пластиковые кабельные каналы и монтажные коробки типа PDD-N, которые имеют такой же белый цвет. ЭУИ серого цвета – предназначены для установки в настенные коробки системы «Express» . Розетки серии «Viva» предназначены для открытой установки (на улице под навесом или в помещении) во влагозащищенных модульных настенных коробках серии «Express» .
Кабель каналы По ПУЭ 2. 1. 61 сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать…для коробов с открываемыми крышками 40% сечения короба.
Содержание • Пластиковые трубы • Кабель каналы • Металлические лотки

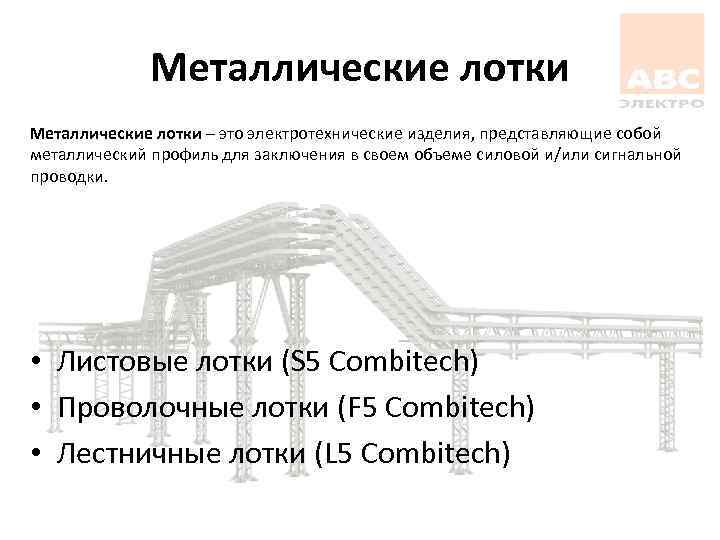

Металлические лотки – это электротехнические изделия, представляющие собой металлический профиль для заключения в своем объеме силовой и/или сигнальной проводки. • Листовые лотки (S 5 Combitech) • Проволочные лотки (F 5 Combitech) • Лестничные лотки (L 5 Combitech)

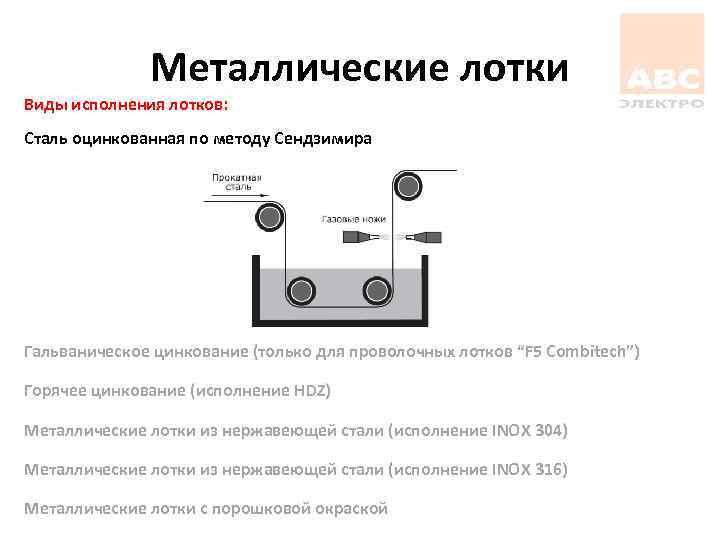

Металлические лотки Виды исполнения лотков: Сталь оцинкованная по методу Сендзимира Гальваническое цинкование (только для проволочных лотков “F 5 Combitech”) Горячее цинкование (исполнение HDZ) Металлические лотки из нержавеющей стали (исполнение INOX 304) Металлические лотки из нержавеющей стали (исполнение INOX 316) Металлические лотки с порошковой окраской
Металлические лотки Листовые лотки «S 5 Combitech» – это система металлических лотков, которые изготавливаются из листовой стали. Листовые лотки представляют собой металлический профиль с перфорацией на основании и бортах лотка или без перфорации для более высокой степени защиты. Ширина лотков от 50 до 600 мм Высота профиля 50, 80 и 100 мм Стандартная длина 3 м Толщина лотков 0, 7 – 1 мм Стандартное исполнение – сталь оцинкованная по методу Сендземира
Металлические лотки Листовые лотки Металлические листовые лотки являются наиболее оптимальным способом организации кабельной проводки. Чаще всего металлические листовые лотки «S 5 Combitech» применяются в помещениях большой площади. Например, в производственных, складских и торговых помещениях.

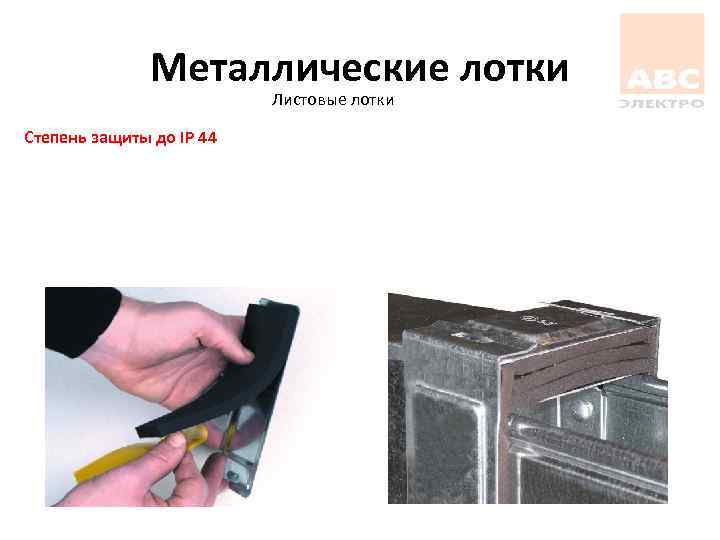

Металлические лотки Листовые лотки Степень защиты до IP 44

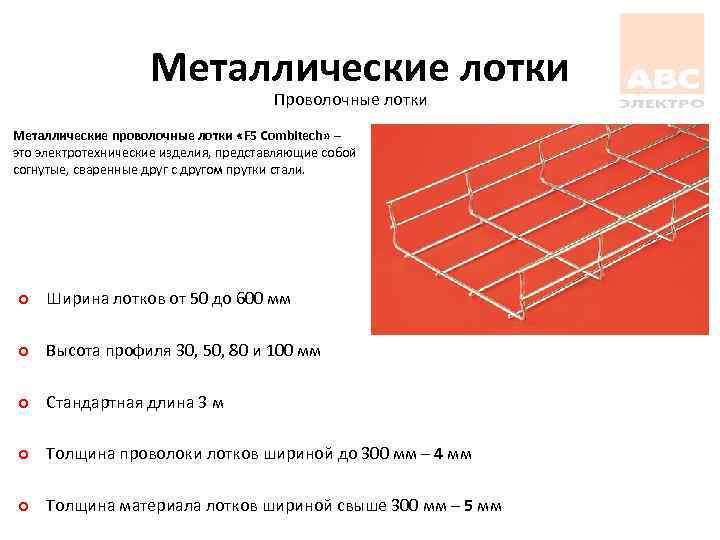

Металлические лотки Проволочные лотки Металлические проволочные лотки «F 5 Combitech» – это электротехнические изделия, представляющие собой согнутые, сваренные друг с другом прутки стали. Ширина лотков от 50 до 600 мм Высота профиля 30, 50, 80 и 100 мм Стандартная длина 3 м Толщина проволоки лотков шириной до 300 мм – 4 мм Толщина материала лотков шириной свыше 300 мм – 5 мм

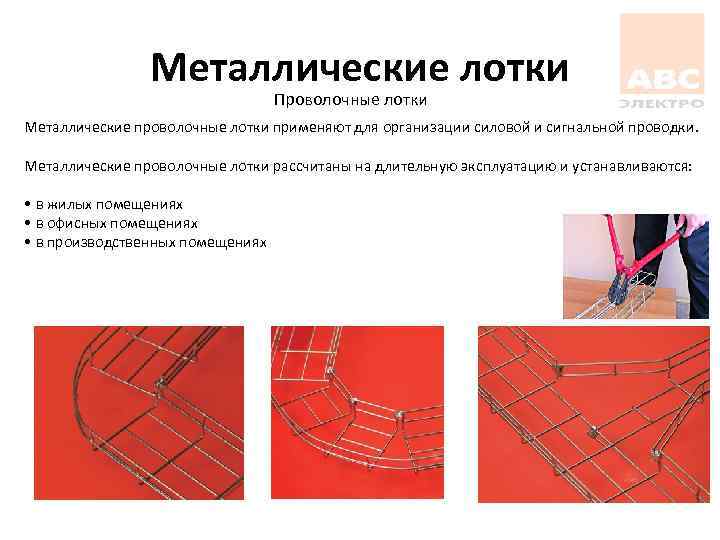

Металлические лотки Проволочные лотки Металлические проволочные лотки применяют для организации силовой и сигнальной проводки. Металлические проволочные лотки рассчитаны на длительную эксплуатацию и устанавливаются: • в жилых помещениях • в офисных помещениях • в производственных помещениях

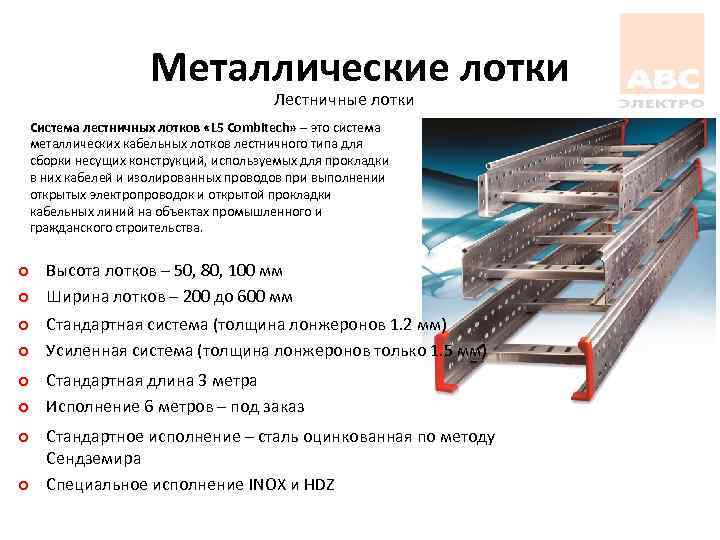

Металлические лотки Лестничные лотки Система лестничных лотков «L 5 Combitech» – это система металлических кабельных лотков лестничного типа для сборки несущих конструкций, используемых для прокладки в них кабелей и изолированных проводов при выполнении открытых электропроводок и открытой прокладки кабельных линий на объектах промышленного и гражданского строительства. Высота лотков – 50, 80, 100 мм Ширина лотков – 200 до 600 мм Стандартная система (толщина лонжеронов 1. 2 мм) Усиленная система (толщина лонжеронов только 1. 5 мм) Стандартная длина 3 метра Исполнение 6 метров – под заказ Стандартное исполнение – сталь оцинкованная по методу Сендземира Специальное исполнение INOX и HDZ

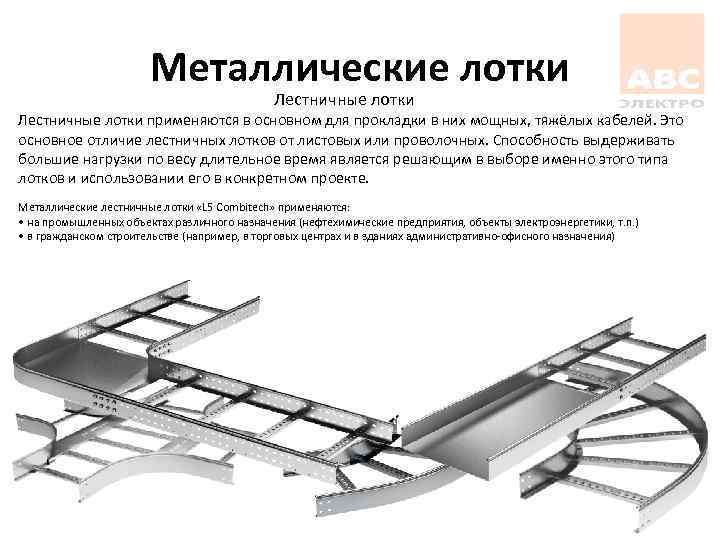

Металлические лотки Лестничные лотки применяются в основном для прокладки в них мощных, тяжёлых кабелей. Это основное отличие лестничных лотков от листовых или проволочных. Способность выдерживать большие нагрузки по весу длительное время является решающим в выборе именно этого типа лотков и использовании его в конкретном проекте. Металлические лестничные лотки «L 5 Combitech» применяются: • на промышленных объектах различного назначения (нефтехимические предприятия, объекты электроэнергетики, т. п. ) • в гражданском строительстве (например, в торговых центрах и в зданиях административно-офисного назначения)

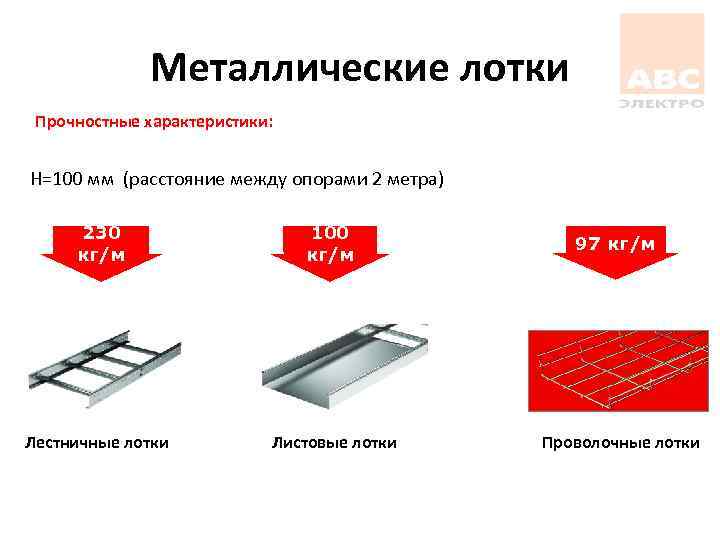

Металлические лотки Прочностные характеристики: H=100 мм (расстояние между опорами 2 метра) 230 кг/м 100 кг/м 97 кг/м Лестничные лотки Листовые лотки Проволочные лотки
Благодарю за внимание
