Кабель витая пара

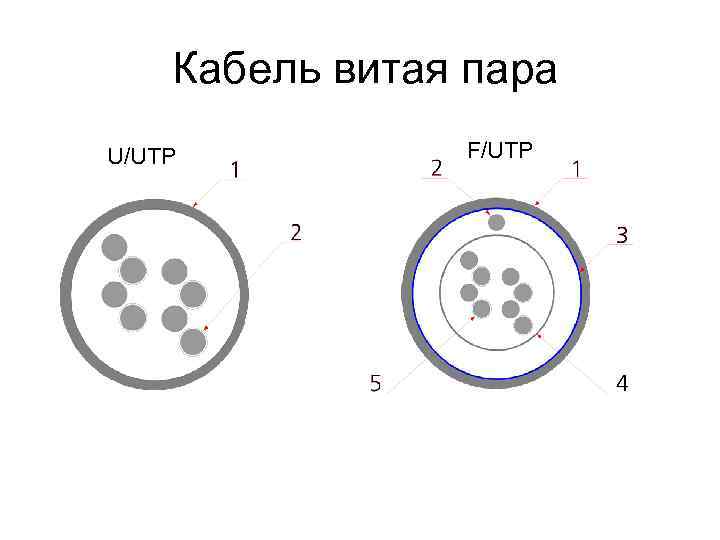

Кабель витая пара U/UTP F/UTP

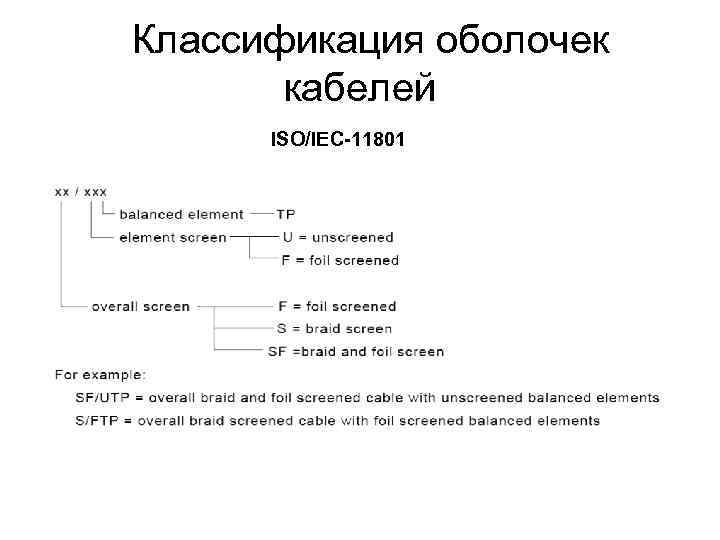

Классификация оболочек кабелей ISO/IEC-11801
Оболочки кабелей U/UTP - нет экрана S/UTP - общий экран оплётка F/UTP - общий экран фольга U/STP S/STP - каждая пара в оплётке и общий экран оплётка S/FTP - каждая пара в фольге плюс общий экран оплётка SF/UTP - общий экран оплётка и фольга
Обозначения и конструкции кабелей Оболочка: PVC – обычная ПВХ LSZH - малодымная безгалогенная OUTDOOR – для внешней прокладки Solid - каждый проводник моножила (магистральный кабель) Patch - каждый проводник многожильный (гибкий кабель для кордов) AWG – характеризует диаметр кабеля 23 AWG – 0. 60 mm 24 AWG – 0. 51 mm 26 AWG – 0. 40 mm Стандарт допускает 0. 40 – 0. 60 mm Категории – Cat 3, Cat 5 e, Cat 6, Cat 7 полоса пропускания Cat 5 e – 100 МГц Cat 6 – 250 МГц

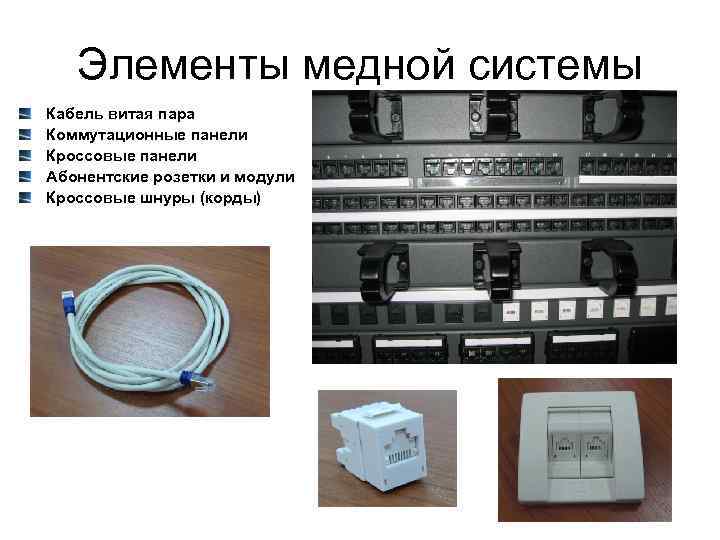

Элементы медной системы Кабель витая пара Коммутационные панели Кроссовые панели Абонентские розетки и модули Кроссовые шнуры (корды)

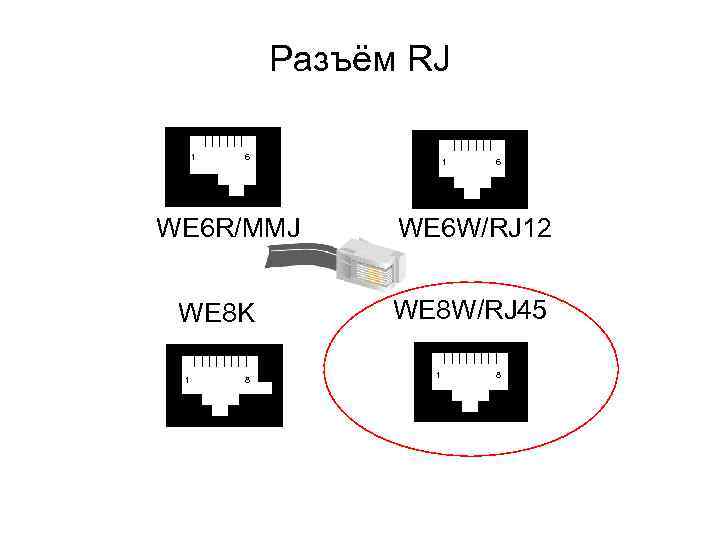

Разъём RJ 1 6 WE 6 R/MMJ WE 8 K 1 8 1 6 WE 6 W/RJ 12 WE 8 W/RJ 45 1 8

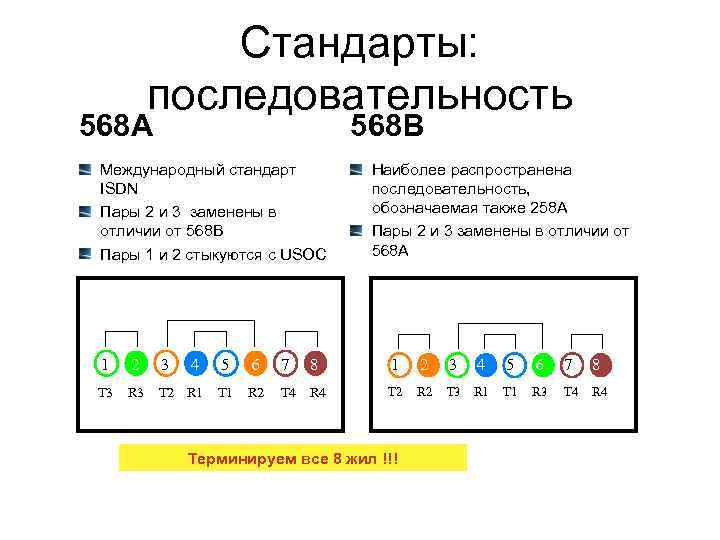

Стандарты: последовательность 568 A 568 B Международный стандарт ISDN Пары 2 и 3 заменены в отличии от 568 B Пары 1 и 2 стыкуются с USOC 1 2 3 4 5 6 7 8 T 3 R 3 T 2 R 1 T 1 R 2 T 4 R 4 Наиболее распространена последовательность, обозначаемая также 258 A Пары 2 и 3 заменены в отличии от 568 A 1 2 3 4 5 6 7 8 T 2 R 2 T 3 R 1 T 1 R 3 T 4 R 4 Терминируем все 8 жил !!!

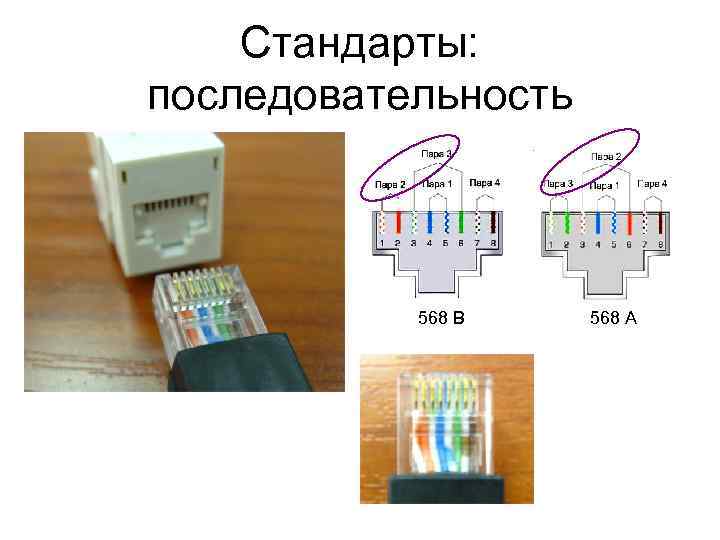

Стандарты: последовательность 568 B 568 A

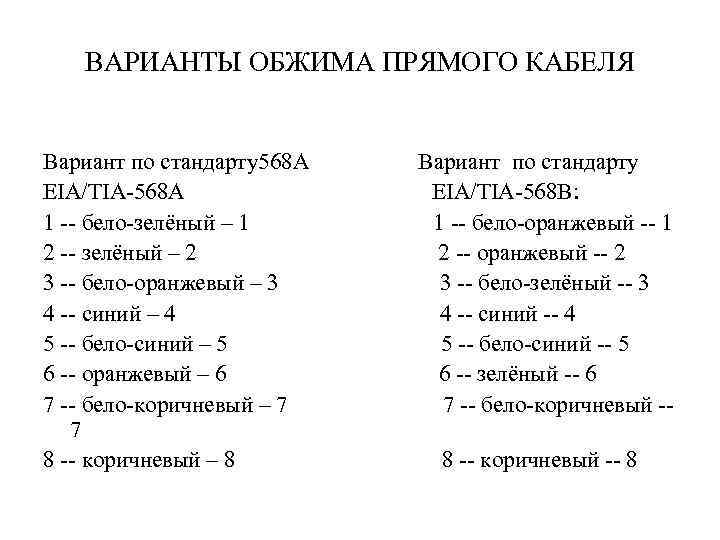

ВАРИАНТЫ ОБЖИМА ПРЯМОГО КАБЕЛЯ Вариант по стандарту568 A EIA/TIA-568 A 1 -- бело-зелёный – 1 2 -- зелёный – 2 3 -- бело-оранжевый – 3 4 -- синий – 4 5 -- бело-синий – 5 6 -- оранжевый – 6 7 -- бело-коричневый – 7 7 8 -- коричневый – 8 Вариант по стандарту EIA/TIA-568 B: 1 -- бело-оранжевый -- 1 2 -- оранжевый -- 2 3 -- бело-зелёный -- 3 4 -- синий -- 4 5 -- бело-синий -- 5 6 -- зелёный -- 6 7 -- бело-коричневый -8 -- коричневый -- 8
Перекрёстный кабель (Crossover) № контакта -- цвет жилы -- № контакта на другом конце кабеля 1 -- бело-оранжевый -- 3 2 -- оранжевый -- 6 3 -- бело-зелёный -- 1 4 -- синий -- 4 5 -- бело-синий -- 5 6 -- зелёный -- 2 7 -- бело-коричневый -- 7 8 -- коричневый -- 8

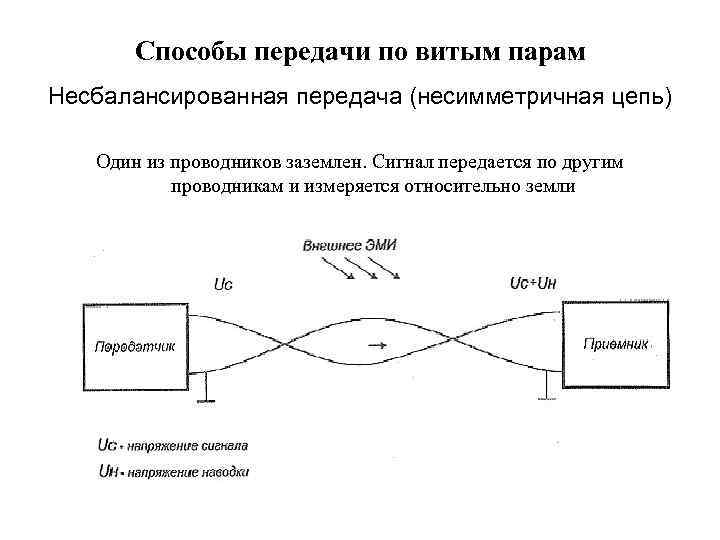

Способы передачи по витым парам Несбалансированная передача (несимметричная цепь) Один из проводников заземлен. Сигнал передается по другим проводникам и измеряется относительно земли
Способы передачи по витым парам Балансная передача (симметричная цепь) Приемник и передатчик гальванически развязаны согласующими трансформаторами. Во вторичной обмотке – разность потенциалов первичной. Помеха – синфазна, отсекается согласующим трансформатором приемника.

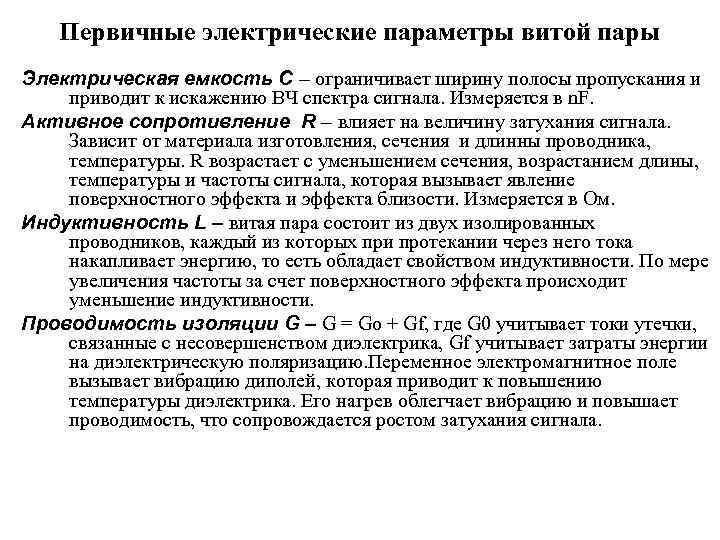

Первичные электрические параметры витой пары Электрическая емкость С – ограничивает ширину полосы пропускания и приводит к искажению ВЧ спектра сигнала. Измеряется в n. F. Активное сопротивление R – влияет на величину затухания сигнала. Зависит от материала изготовления, сечения и длинны проводника, температуры. R возрастает с уменьшением сечения, возрастанием длины, температуры и частоты сигнала, которая вызывает явление поверхностного эффекта и эффекта близости. Измеряется в Ом. Индуктивность L – витая пара состоит из двух изолированных проводников, каждый из которых при протекании через него тока накапливает энергию, то есть обладает свойством индуктивности. По мере увеличения частоты за счет поверхностного эффекта происходит уменьшение индуктивности. Проводимость изоляции G – G = Go + Gf, где G 0 учитывает токи утечки, связанные с несовершенством диэлектрика, Gf учитывает затраты энергии на диэлектрическую поляризацию. Переменное электромагнитное поле вызывает вибрацию диполей, которая приводит к повышению температуры диэлектрика. Его нагрев облегчает вибрацию и повышает проводимость, что сопровождается ростом затухания сигнала.

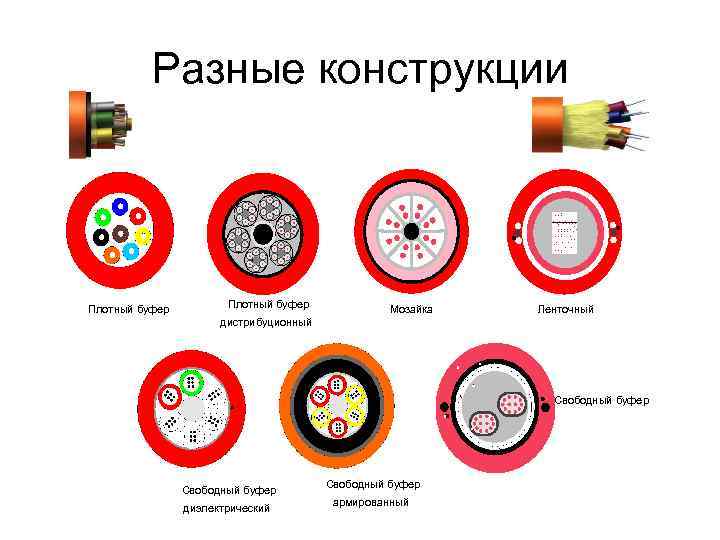

Разные конструкции Плотный буфер Мозайка Ленточный дистрибуционный Свободный буфер диэлектрический Свободный буфер армированный
Вертикаль - оптоволокно Внутренний плотный буфер Универсальный - Армированный свободный буфер

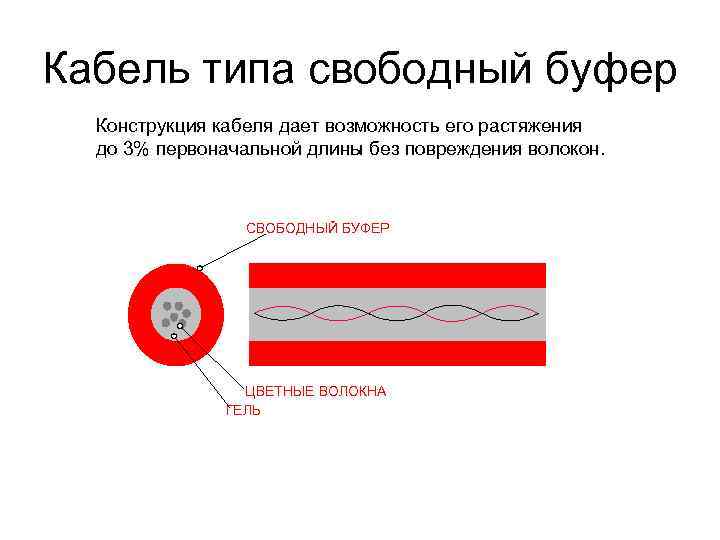

Кабель типа свободный буфер Конструкция кабеля дает возможность его растяжения до 3% первоначальной длины без повреждения волокон. СВОБОДНЫЙ БУФЕР ЦВЕТНЫЕ ВОЛОКНА ГЕЛЬ

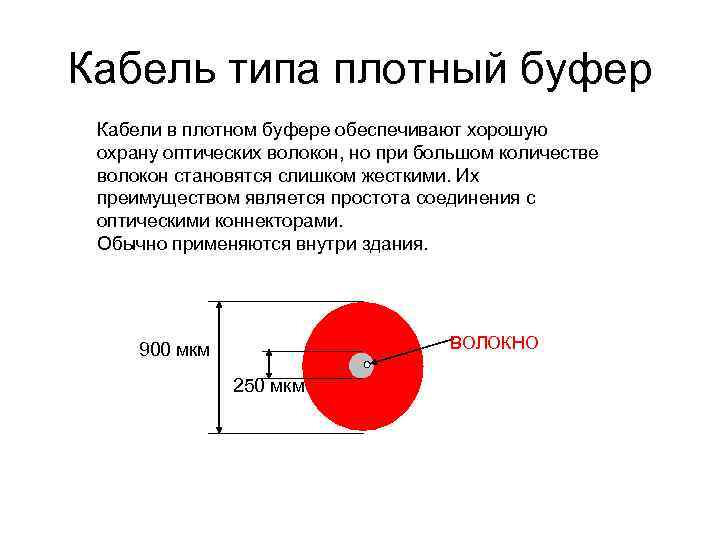

Кабель типа плотный буфер Кабели в плотном буфере обеспечивают хорошую охрану оптических волокон, но при большом количестве волокон становятся слишком жесткими. Их преимуществом является простота соединения с оптическими коннекторами. Обычно применяются внутри здания. ВОЛОКНО 900 мкм 250 мкм

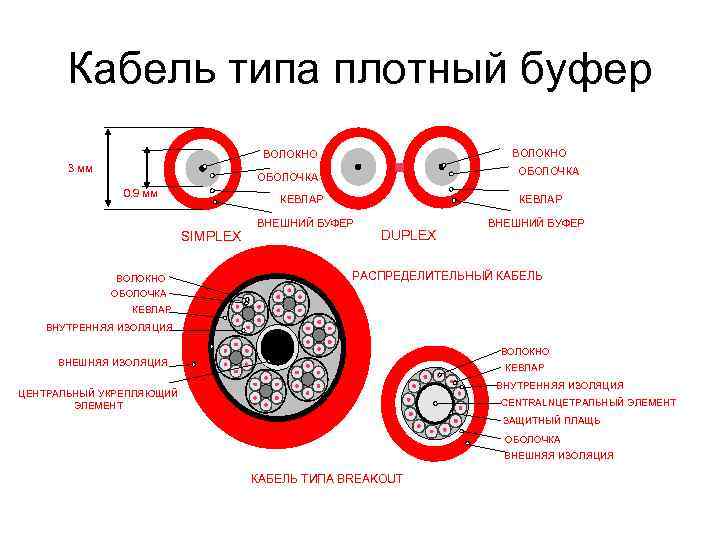

Кабель типа плотный буфер ВОЛОКНО 3 мм ОБОЛОЧКА 0. 9 мм КЕВЛАР SIMPLEX ВОЛОКНО ОБОЛОЧКА КЕВЛАР ВНЕШНИЙ БУФЕР DUPLEX ВНЕШНИЙ БУФЕР РАСПРЕДЕЛИТЕЛЬНЫЙ КАБЕЛЬ КЕВЛАР ВНУТРЕННЯЯ ИЗОЛЯЦИЯ ВОЛОКНО ВНЕШНЯЯ ИЗОЛЯЦИЯ КЕВЛАР ВНУТРЕННЯЯ ИЗОЛЯЦИЯ ЦЕНТРАЛЬНЫЙ УКРЕПЛЯЮЩИЙ ЭЛЕМЕНТ CENTRALNЦЕТРАЛЬНЫЙ ЭЛЕМЕНТ ЗАЩИТНЫЙ ПЛАЩЬ ОБОЛОЧКА ВНЕШНЯЯ ИЗОЛЯЦИЯ КАБЕЛЬ ТИПА BREAKOUT
