К — верти кальная плоскость проекций (картина)

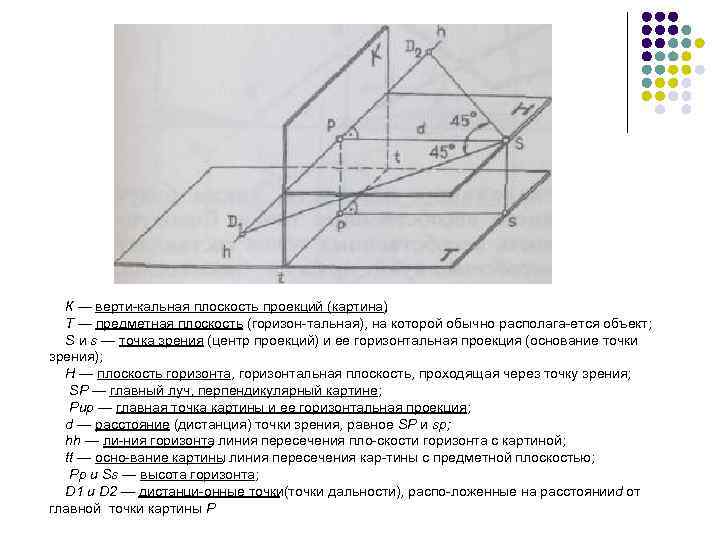

К — верти кальная плоскость проекций (картина) ; Т — предметная плоскость (горизон тальная), на которой обычно располага ется объект; S и s — точка зрения (центр проекций) и ее горизонтальная проекция (основание точки зрения); H — плоскость горизонта, горизонтальная плоскость, проходящая через точку зрения; SP — главный луч, перпендикулярный картине; Pup — главная точка картины и ее горизонтальная проекция; d — расстояние (дистанция) точки зрения, равное SP и sp; hh — ли ния горизонта линия пересечения пло скости горизонта с картиной; , tt — осно вание картины линия пересечения кар тины с предметной плоскостью; , Рр и Ss — высота горизонта; D 1 и D 2 — дистанци онные точки(точки дальности), распо ложенные на расстоянииd от главной точки картины Р
