К технической документации относятся все виды

*

К технической документации относятся все виды схем и сборочные чертежи. Схема - графическое изображение при помощи условных изображений электрических, механических и других частей изделия и связи между ними. В зависимости от видов элементов существуют следующие схемы, которые используются при изготовлении Э - электрические схемы; К - кинематические схемы; Ооптические; С - комбинированные. В зависимости от назначения существуют следующие виды схем, которые обозначаются цифрами: 1 - структурная 2 - функциональная 3 - принципиальная 4 - монтажная 5 - схема подключения 6 - общая схема 7 - схема размещения

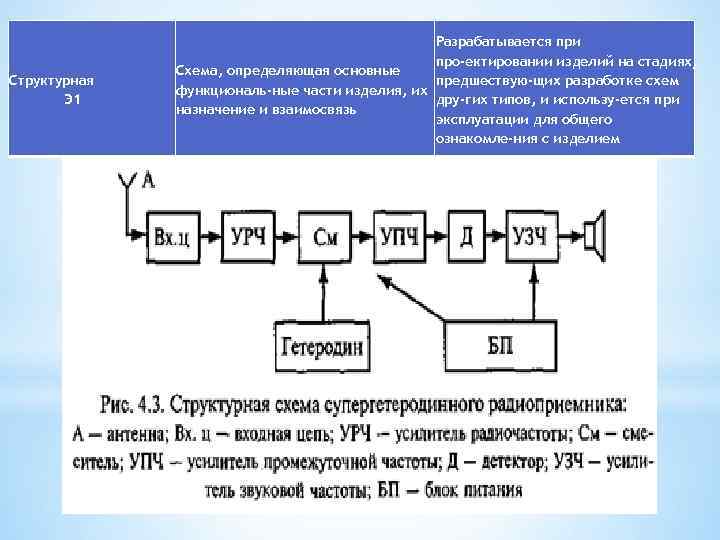

Структурная Э 1 Разрабатывается при про ектировании изделий на стадиях, Схема, определяющая основные предшествую щих разработке схем функциональ ные части изделия, их дру гих типов, и использу ется при назначение и взаимосвязь эксплуатации для общего ознакомле ния с изделием

Функциональ ная Э 2 Схема, разъясняющая Необходима для изуче ния определенные процессы, принципа работы изделия. протекающие в Используется также при функцио нальных цепях наладке, регулировке, изделия или изделий в целом контроле и ремонте изделий

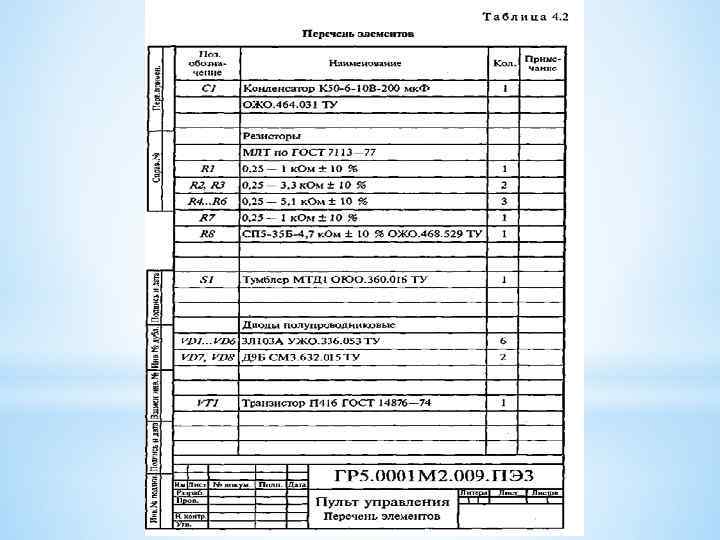

Принципиаль ная (полная ) Э 3 На основании ее разраба тываются другие Схема, определяющая схемы и чертежи. Служит полный состав элементов и основ ным документом для изучения принципов работы связей между ними и изделия, а также да ющая детальное представ ление о принципах используется при работах по работы изделия настройке, регулиров ке, контролю и ремонту аппаратуры

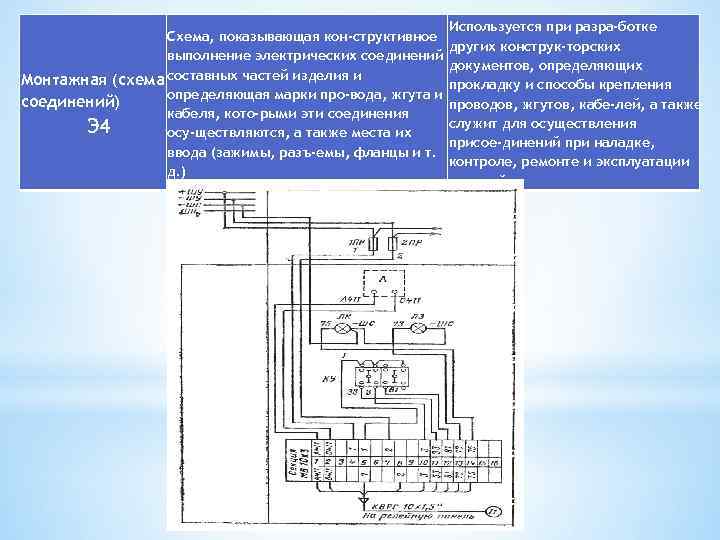

Схема, показывающая кон структивное выполнение электрических соединений Монтажная (схема составных частей изделия и определяющая марки про вода, жгута и соединений) кабеля, кото рыми эти соединения Э 4 осу ществляются, а также места их ввода (зажимы, разъ емы, фланцы и т. д. ) Используется при разра ботке других конструк торских документов, определяющих прокладку и способы крепления проводов, жгутов, кабе лей, а также служит для осуществления присое динений при наладке, контроле, ремонте и эксплуатации изделий

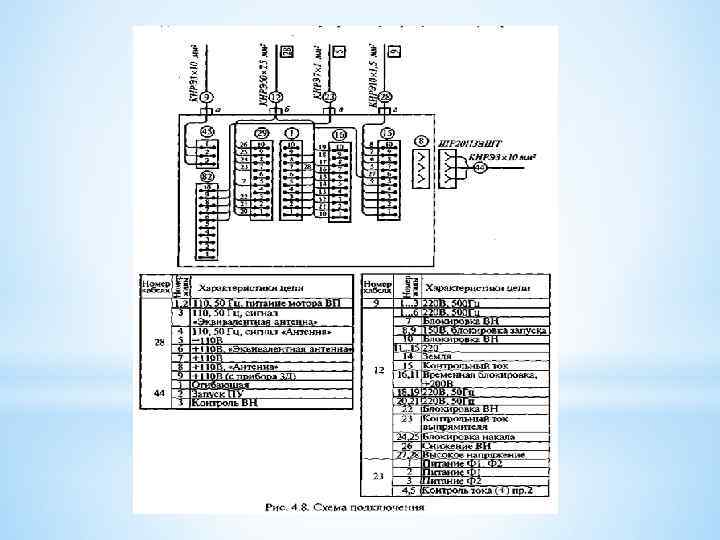

Схема подключения Э 5 Схема, показывающая внешние подключения изделий Используется для осу ществления подключе ний изделий при их эксплуатации Изделие на схеме подключения изображается в виде прямо угольника, а его входные и выходные элементы — в виде условных графических изображений. Допускается также изображать из делие, входные и выходные элементы в виде внешних очертаний. Расположение графических изображений входных и выходных эле ментов на схеме должно соответствовать их действительному раз мещению в изделии. На схеме указываются позиционные обозна чения входных и выходных элементов, присвоенные им на прин ципиальной схеме изделия. Допускается указывать марки, сече ния, расцветку проводов, марки кабелей, количество, сечение и занятость жил.

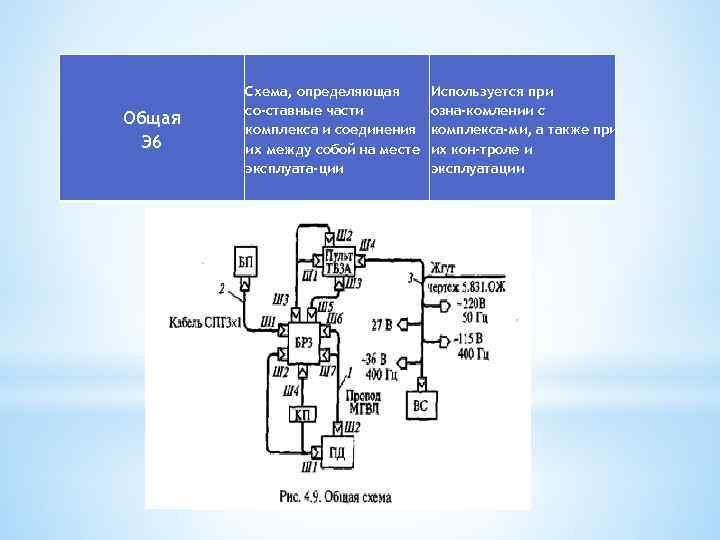

Общая Э 6 Схема, определяющая со ставные части комплекса и соединения их между собой на месте эксплуата ции Используется при озна комлении с комплекса ми, а также при их кон троле и эксплуатации

Расположения Э 7 Схема, определяющая от носительное расположение составных частей изделия Используется при разра ботке других конструк торских документов, а также для определения расположения составных частей изделия и при эксплуатации изделий |

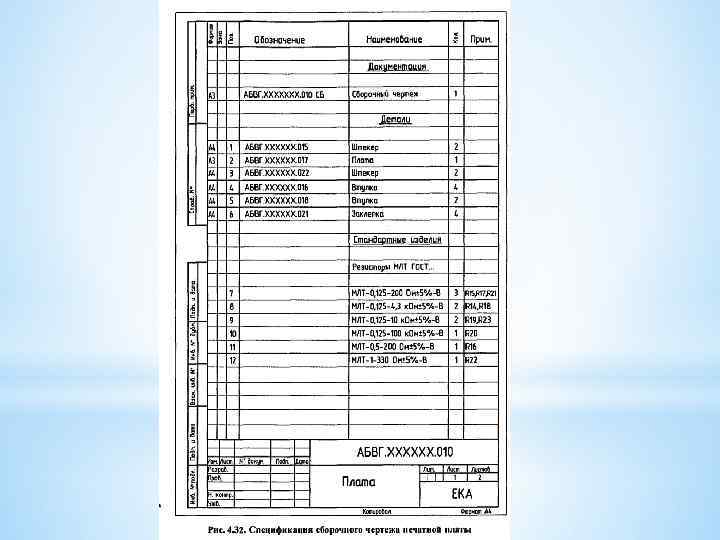

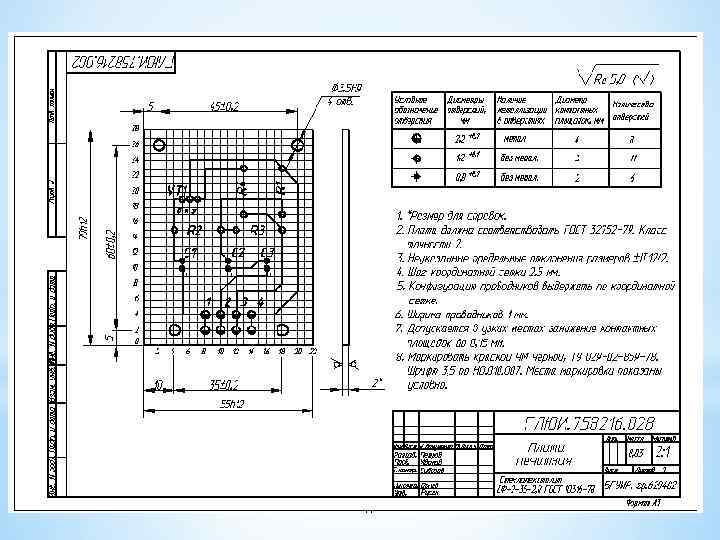

Сборочный чертёж. Спецификация. Назначение. Сборочным называется чертеж, изображающий соединение ряда взаимодействующих деталей и элементов, составляющих изделие (блок РЭА, печатная плата), и дающий исчерпывающее представление о его конструкции. Сборочный чертеж должен содержать: изображение сборочной единицы, дающее полное представление об изделии; указания на сборку изделия; указания о характере и способе соединения деталей; номера позиций составных частей; основные характеристики изделия; габаритные и справочные размеры. Спецификация состоит из разделов, которые располагаются в следующей последовательности: документация, комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы, комплекты. Наличие их определяется составом изделия.
