К т н доцент Конюшков В В

К. т. н. , доцент Конюшков В. В. Инженерно-геологические изыскания в строительстве

Схема залегания четвертичных отложений на территории Санкт-Петербурга (по Л. Г. Заварзину) 7 3 5 § 4 § § § 1 2 § 6 1 – дельтовые отложения древней р. Невы; 2 – морские лагунные отложения; 3 – озерно-ледниковые отложения верхнего валдая; 4 –зондовые отложения; 5 – озовые отложения; 6 – ледниковые отложения (основная морена); 7 – камовые отложения

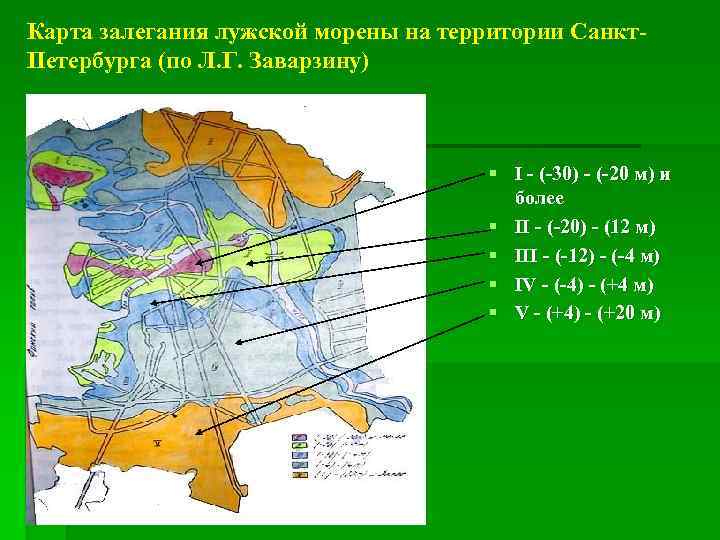

Карта залегания лужской морены на территории Санкт. Петербурга (по Л. Г. Заварзину) § I - (-30) - (-20 м) и более § II - (-20) - (12 м) § III - (-12) - (-4 м) § IV - (-4) - (+4 м) § V - (+4) - (+20 м)

Основные документы, регламентирующие порядок и проведение инженерно-геологических изысканий § СНи. П 2. 03. 11 -87. Инженерные изыскания для строительства § СП 11 -105 -97. Инженерногеологические изыскания для строительства § ТСН 50 -302 -2004. Проектирование фундаментов зданий и сооружений в Санкт-Петербурге

Основные документы, регламентирующие порядок и проведение инженерно-геологических изысканий

Порядок проведения инженерно-геологических изысканий § Устанавливается в соответствии с этапами проектирования: § I этап – «Проектное задание» . Определяется местоположение объекта, его основные эксплуатационные параметры.

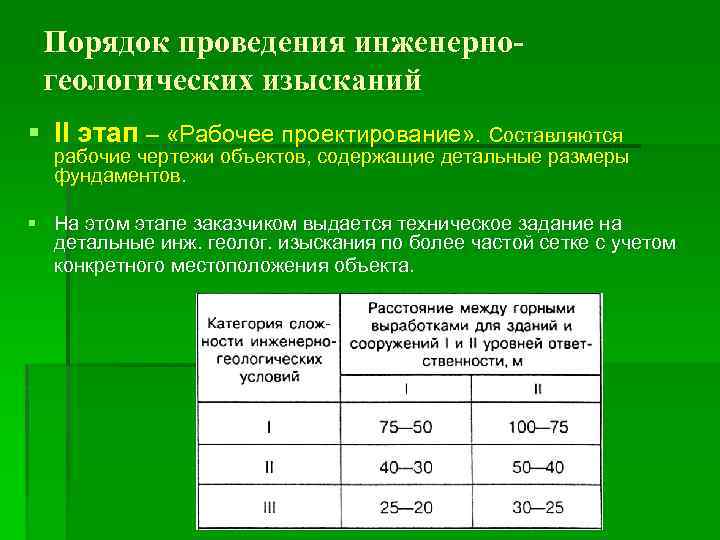

Порядок проведения инженерногеологических изысканий § II этап – «Рабочее проектирование» . Составляются рабочие чертежи объектов, содержащие детальные размеры фундаментов. § На этом этапе заказчиком выдается техническое задание на детальные инж. геолог. изыскания по более частой сетке с учетом конкретного местоположения объекта.

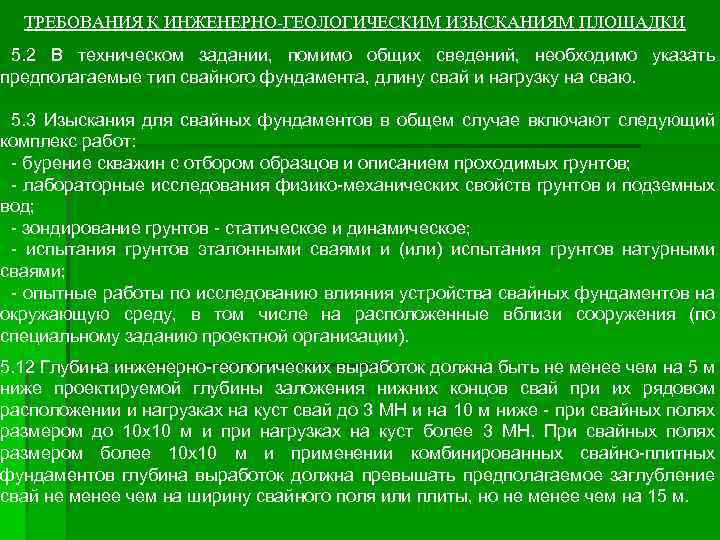

ТРЕБОВАНИЯ К ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИМ ИЗЫСКАНИЯМ ПЛОЩАДКИ 5. 2 В техническом задании, помимо общих сведений, необходимо указать предполагаемые тип свайного фундамента, длину свай и нагрузку на сваю. 5. 3 Изыскания для свайных фундаментов в общем случае включают следующий комплекс работ: - бурение скважин с отбором образцов и описанием проходимых грунтов; - лабораторные исследования физико-механических свойств грунтов и подземных вод; - зондирование грунтов - статическое и динамическое; - испытания грунтов эталонными сваями и (или) испытания грунтов натурными сваями; - опытные работы по исследованию влияния устройства свайных фундаментов на окружающую среду, в том числе на расположенные вблизи сооружения (по специальному заданию проектной организации). 5. 12 Глубина инженерно-геологических выработок должна быть не менее чем на 5 м ниже проектируемой глубины заложения нижних концов свай при их рядовом расположении и нагрузках на куст свай до 3 МН и на 10 м ниже - при свайных полях размером до 10 х10 м и при нагрузках на куст более 3 МН. При свайных полях размером более 10 х10 м и применении комбинированных свайно-плитных фундаментов глубина выработок должна превышать предполагаемое заглубление свай не менее чем на ширину свайного поля или плиты, но не менее чем на 15 м.

Колонка буровой скважины и геологолитологический разрез

Таблица нормативных и расчетных характеристик грунтов
